Vilken funktion har denna komponent?

[Swane]

Hej!

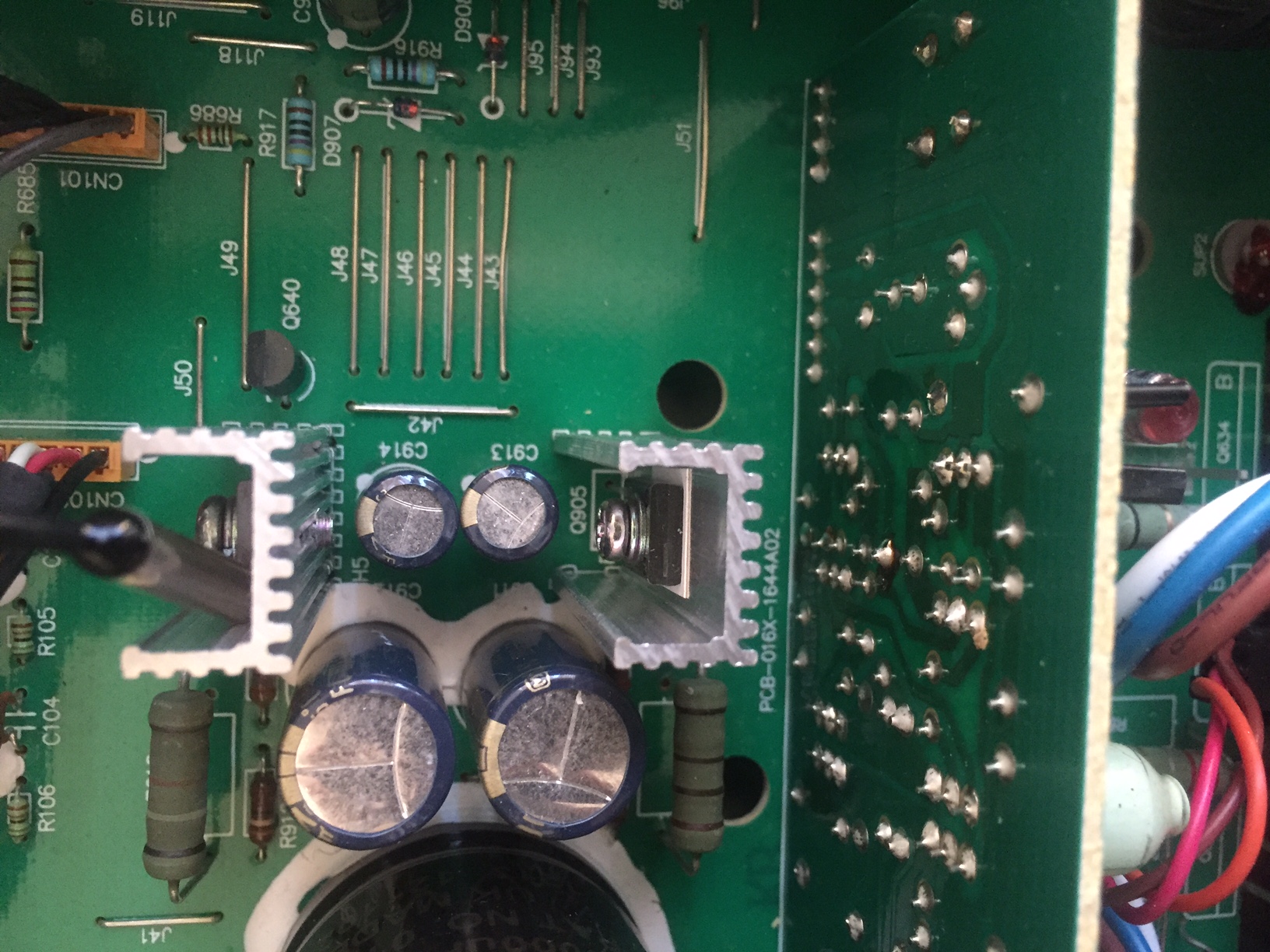

Jag undrar vad de två stående aluminiumdelarna gör? (Q905-6)
De blir nämligen väldigt varma (70C+) och är möjligtvis boven i mitt Rotel RA-12 värmeproblem.

Kan det vara så enkelt att de är kylflänsar till transistorerna som sitter dikt an? Och att transistorerna är felet?


Tack och använd gärna tråden till liknande frågor framöver.

[Svante]

Hej!

Jag undrar vad de två stående aluminiumdelarna gör? (Q905-6)
De blir nämligen väldigt varma (70C+) och är möjligtvis boven i mitt Rotel RA-12 värmeproblem.

Tack och använd gärna tråden till liknande frågor framöver.

Det ser ut som transistorer med tillhörande kylelement. Aluminiumprofilerna är alltså till för att leda bort värme. Någon med schema kanske kan tala om vad de har för funktion.

[Swane]

Hej!

Jag undrar vad de två stående aluminiumdelarna gör? (Q905-6)
De blir nämligen väldigt varma (70C+) och är möjligtvis boven i mitt Rotel RA-12 värmeproblem.

Tack och använd gärna tråden till liknande frågor framöver.

Det ser ut som transistorer med tillhörande kylelement. Aluminiumprofilerna är alltså till för att leda bort värme. Någon med schema kanske kan tala om vad de har för funktion.

Tack! Jag misstänkte det och ändrade lite i frågeställningen.
Någon som känner till vart man finner scheman för denna?

Tack

[Swane]

Efter att jag kör enheten på max förstår jag nu att samtliga transistorer utvecklar en hel del värme. Dessa sitter ju när de stora kondingarna och de har kylflänsar. Naturligtvis bör dessa därmed utveckla mer värme än övriga och problemet sitter förmodligen någon annanstans.

Följdfråga på detta:
Är det vanligt att dessa är den varmaste komponenten i en fungerande förstärkare?

[Svante]

Att transistorer blir varma beror sällan på att de är trasiga, det är snarare komponenter runtomkring dem, eller feljusterad tomgångsström. Men det beror alldeles på var i kretsen de sitter. De skulle också kunna sitta i en nätdel, och kanske är apparaten gjord för 220 volt, men du kör den på 230 volt (som vi ju har i vägguttaget numera).

[RogerGustavsson]

Tror det är för spänningsreglering till lågspänningskretsarna. Det finns ett schema på Internet men om det är exakt samma apparat vet jag inte.

http://3.bp.blogspot.com/-C2UIAdyPySM/V ... el.bmp.jpg

[Svante]

Tror det är för spänningsreglering till lågspänningskretsarna. Det finns ett schema på Internet men om det är exakt samma apparat vet jag inte.

http://3.bp.blogspot.com/-C2UIAdyPySM/V ... el.bmp.jpg

Jo, jag såg den också, men den har ingen Q905 eller Q906, men tanken slog mig också att trissorna kan ha en funktion liknade Q901 och Q902 i det där schemat, därav min kommentar om 220 vs 230 V vägguttagsspänning.

[Svante]

Är apparaten omkopplingsbar mellan 220 och 240 V spänning, förresten. Om den står på 220 V kan det vara värt att koppla om den till 240 V.

[Swane]

Tack för input.
Ska kika vidare.

Inte haft några problem på sistone utöver att just dessa transistorer blir varma (Kanske är normalt?).

[Figge77]

ja det är relativt normalt. men inte speciellt bra!
aluminium är dyrt så vill inte slösa:)

[Fostex]

Håller med, det ser helt klart ut som spänningsregulatorer. Att de är varma är normalt, men det beror såklart på hur varmt de går, och hur de är specade. Vad heter kretsarna? Det står en benämning på den svarta delens framsida.

Hittade en bild på innanmätet av samma förstärkare här, där samma regulatorer lustigt nog inte har några kylflänsar. Kanske är det något man insåg behövdes just för att regulatorerna går så pass varmt, och att de har lagts till efter att apparaten började tillverkas.

[RogerGustavsson]

Om det skulle vara spänningsregulatorer för de integrerade kretsarna och moving coil steget skulle väl knappast behövas kylare?

[UrSv]

Det beror ju på spänningsfallet och total strömförbrukning men omonterad tål de inte mycket då lasten är hyggligt konstant.

[Svante]

Om det skulle vara spänningsregulatorer för de integrerade kretsarna och moving coil steget skulle väl knappast behövas kylare?

Tja, det beror ju inte bara på strömmen som dras, utan även på spänningen över transistorerna (jag tror det är transistorer i en diskret regulator, och inte en spänningsregulator i en kapsel). Det sitter zenerdioder ganska nära på bilden i förstainlägget. Man blir ofta förvånad över hur varma regulatorer/regulatortrissor blir även om de bara matar lite småelektronik.

[Swane]

Har undersökt vidare och Q905 & Q906 driver +/-17,4v till småsignalkomponenenter i försteg, termistorstyrning mm.

Återgår till tråden om den överliggande problematiken (skyddskretsen som går av okänd anledning).

viewtopic.php?f=10&t=65225&p=1934673#p1934673

Tack för hjälpen samtliga.
Det går bra att låsa denna tråd.

[RogerGustavsson]

Då var man inte helt ute och cyklade...

[Swane]

Då var man inte helt ute och cyklade...

Nää ganska rakt på!
