Trasig Primare SP22

[Maccis]

Köpte en trasig Primare SP22, har kollat den och det som är trasigt är:

*Front L har inget ljud
*Meny'n kommer inte upp via HDMI, kommer upp via komposit (analog) ut

Front L fungerar inte heller om man kör analog källa tex CD spelare eller om man kör Ext. 7.1 channel in.
"Touchar" jag med högtalarsladd, så "sprakar" det lite i högtalaren, så det borde vara ström in i modulen, kanske något är kortslutet.

Frågan är varför menyn inte kommer upp via HDMI.
Min tanke var först digitaldelen, men då bilden går via HDMI så är det annat.

Hittar inget schema, och lär väl bli svårt att få fram.

Funkar ju som 4-kanals steg om inte annat.......

Har inte öppnat än - men kommer göra det och syna alla kort.
Minst troligt är ju kabelbrott.

Spontana tankar och funderingar?!

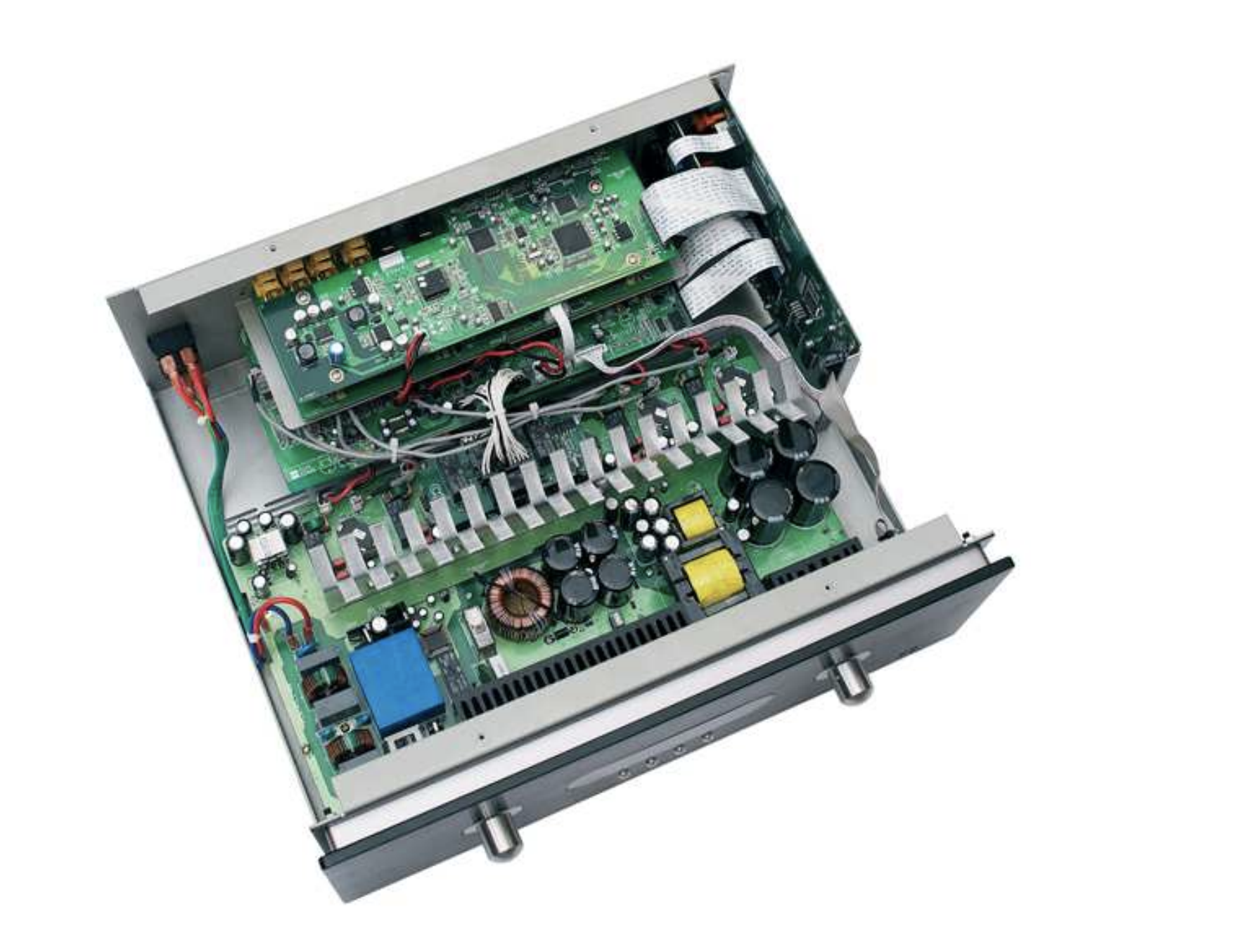

Ser ut så här inuti:

Skärmavbild 2019-12-27 kl. 16.54.08.png (1.71 MiB) Visad 2076 gånger

[Svempa]

Är du säker på att den ska kunna visa menyer via HDMI? Lite äldre apparater kunde ofta inte via menyer via HDMI. Jag minns någon h/k receiver t ex som bara visade via komposit.

[Maccis]

Har nu kikat under skalet.

Ser att transistorerna för nämnda tysta kanal är bortlödda.
Antar att de pajat. Vad brukar göra att dessa "sticker"?
Kortslutning på högtalarkontakten?

IMG_1897 (kopia).jpg (414.44 KiB) Visad 1891 gånger

[Fostex]

Att ett par sluttrissor brinner kan bero på väldigt många orsaker. Det du är inne på är absolut rimligt, t.ex. genom dåligt skalade kablar som slarvigt mosas in i terminalerna, och på så vis kortsluter utgången.

Vilken betäckning är det på transistorerna?

[Morello]

Är det en klass-D-apparat?

[Bamsefar]

Japp, Primare kallar det "UHD".

[Johan_Lindroos]

Att ett par sluttrissor brinner kan bero på väldigt många orsaker. Det du är inne på är absolut rimligt, t.ex. genom dåligt skalade kablar som slarvigt mosas in i terminalerna, och på så vis kortsluter utgången.

Vilken betäckning är det på transistorerna?

Det krävs en del jobb att betäcka en trissa.

[Maccis]

Vilken betäckning är det på transistorerna?

Vet ej nu - får skruva av "spännet" till en som ligger bredvid för att kolla.

Inget annat ser ju bränt eller skadat ut.

Löda dit nya klarar jag själv - även beställa rätt.

Har dock svårt att veta VAD som orsakar detta.

[Morello]

Risken är att det blev kortslutning mellan drain/source-kanalen och gate, varför även kontrollkretsen kan vara defekt. Vad är det för kontrollkrets i denna apparat?
