Viktiga spinorama vinklar, fördröjningar och attenueringar.

[JM]

Spinorama fakta utifrån bla ANSI/CTA-2034-A R-2020 vilka sannolikt underlättar en hel del för att förstå hur olika reflexers vinkel, lokalisation, fördröjning och attenuering påverkar testresultaten.

Sammanfattningsvis är testrummen (15 st) klart större än de flesta svenska lyssningsrum. Dvs testresultaten är inte rakt av applicerbara. Högtalare med bra mätresultat kommer ge sämre lyssningsresultat än i testrummen.

"Early Reflections" are defined as
Floor Bounce 20, 30, 40 down
Ceiling Bounce 40, 50, 60 up
Front Wall Bounce 0, +-10, +-20, +-30 horizontal
Side Wall Bounces +-40, +-50, +-60, +-70, +-80 horizontal
Rear Wall Bounces 180, +-90 horizontal
This is as shown by Amir on his charts for the JBL 305.
The standard then defines a new list of terms
"Vertical Reflections"
Floor Reflection -20, -30, -40 vertical
(in other words identical to the "Floor bounce" defined above)
Similarly with
"Horizontal Reflections"
Front the same
Side the same
but
Rear +-90, +-100, +-110, +-120, +-130, +-140, +-150, +-160, +-170, 180

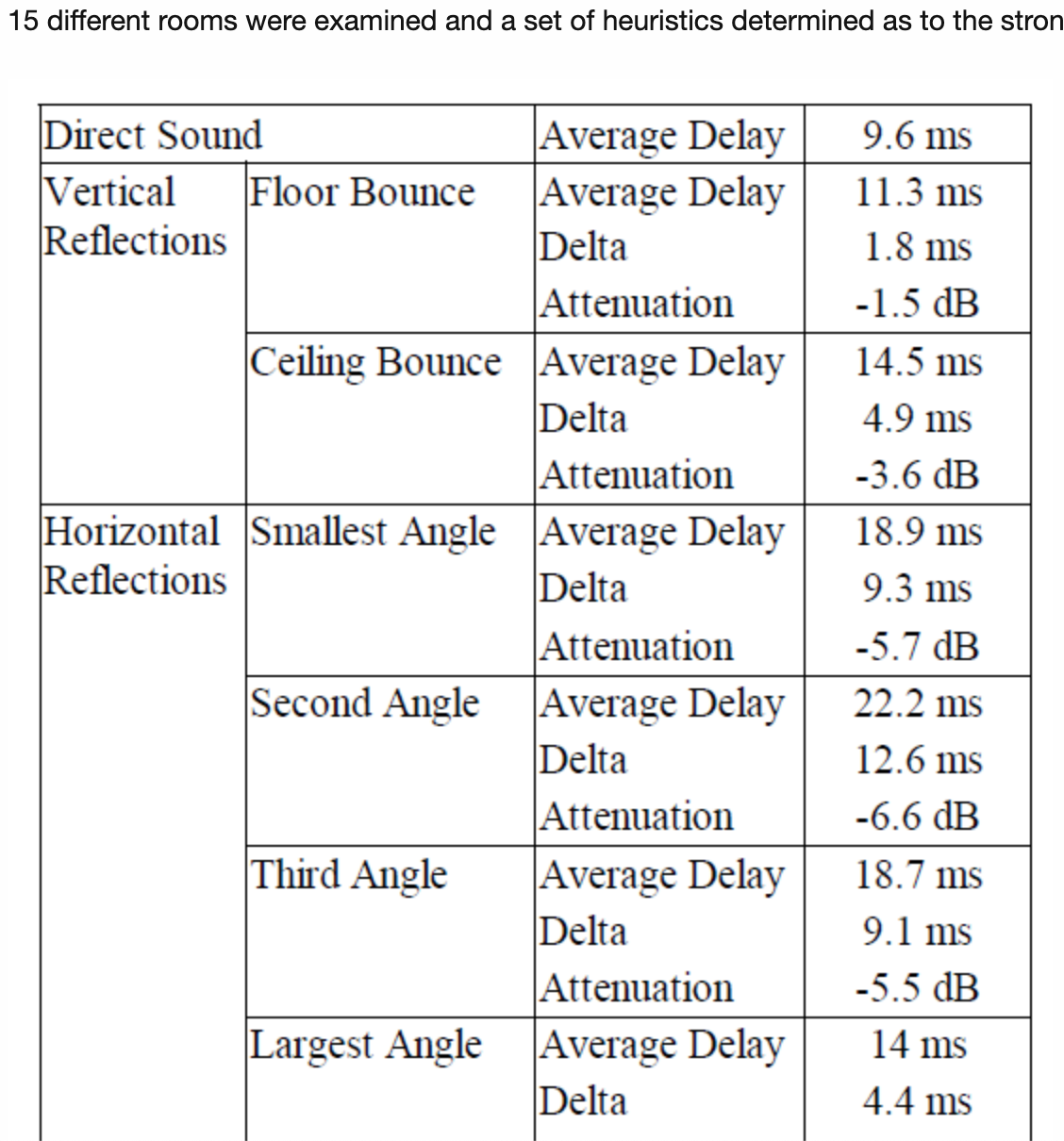

Skärmklipp 2020-06-08 19.51.14.png (455.6 KiB) Visad 460 gånger

https://shop.cta.tech/collections/stand ... udspeakers
https://www.audiosciencereview.com/foru ... tly.10862/

JM
