Rotel rb-1080 död kanal

[Knuttebaloa]

Har ett rotel 1080 (röda dioder) som nu tystnat helt på ena kanalen. Hur skulle ni felsöka innan ev inlämning för reparation?

[RogerGustavsson]

Kolla säkringar.

[Knuttebaloa]

Kolla säkringar.

Japp, tack! Hur många finns på denna modell, utvändigt/invändigt och hur lokaliseras de? Tacksam också för info om vart jag kan hitta ersättande dito.

Har ingen riktig erfarenhet av att gräva i elektronik...

[smile]

Har den döda kanalen någon signal in?
prova att kasta om signalkablarna.

[Knuttebaloa]

Har den döda kanalen någon signal in?
prova att kasta om signalkablarna.

Det verkar den ha, ja

[smile]

Bra, gå vidare med Rogers tips

[Knuttebaloa]

Bra, gå vidare med Rogers tips

Någon info om hur många säkringar som finns och vilka man bör ersätta dem med? Bör man byta alla när man ändå är i farten?

[smile]

Har ingen aning om hur många säkringar som finns.
Men du tjänar ingenting på att byta ut de som inte är trasiga.

Har du någon manual så borde det finnas beskrivet i den.
Annars kanske det räcker med att lyfta av locket och titta

[smile]

Vid snabb googling efter en servicemanual så verkar det sitta några säkringar i den.

Om den jag råkade springa på är samma version som din.

https://www.google.com/url?sa=t&source= ... vm3LRSEExI

[Knuttebaloa]

Vid snabb googling efter en servicemanual så verkar det sitta några säkringar i den.

Om den jag råkade springa på är samma version som din.

https://www.google.com/url?sa=t&source= ... vm3LRSEExI

Jo, det schemat har jag. Men tyvärr inte kunskapen att utläsa vad som är säkring...

[MorganM]

Mjukstartsreläna brukar gå på dessa.Har för mig dom är dubbla?Men vet inte om dom är uppdelade på respektive kanal?

[Knuttebaloa]

Mjukstartsreläna brukar gå på dessa.Har för mig dom är dubbla?Men vet inte om dom är uppdelade på respektive kanal?

Ja, det är väl ytterligare en sak att undersöka. Har läst att vissa använt kontaktspray el elektronikrengöring med gott resultat. Men då har de väl inte varit trasiga.

[smile]

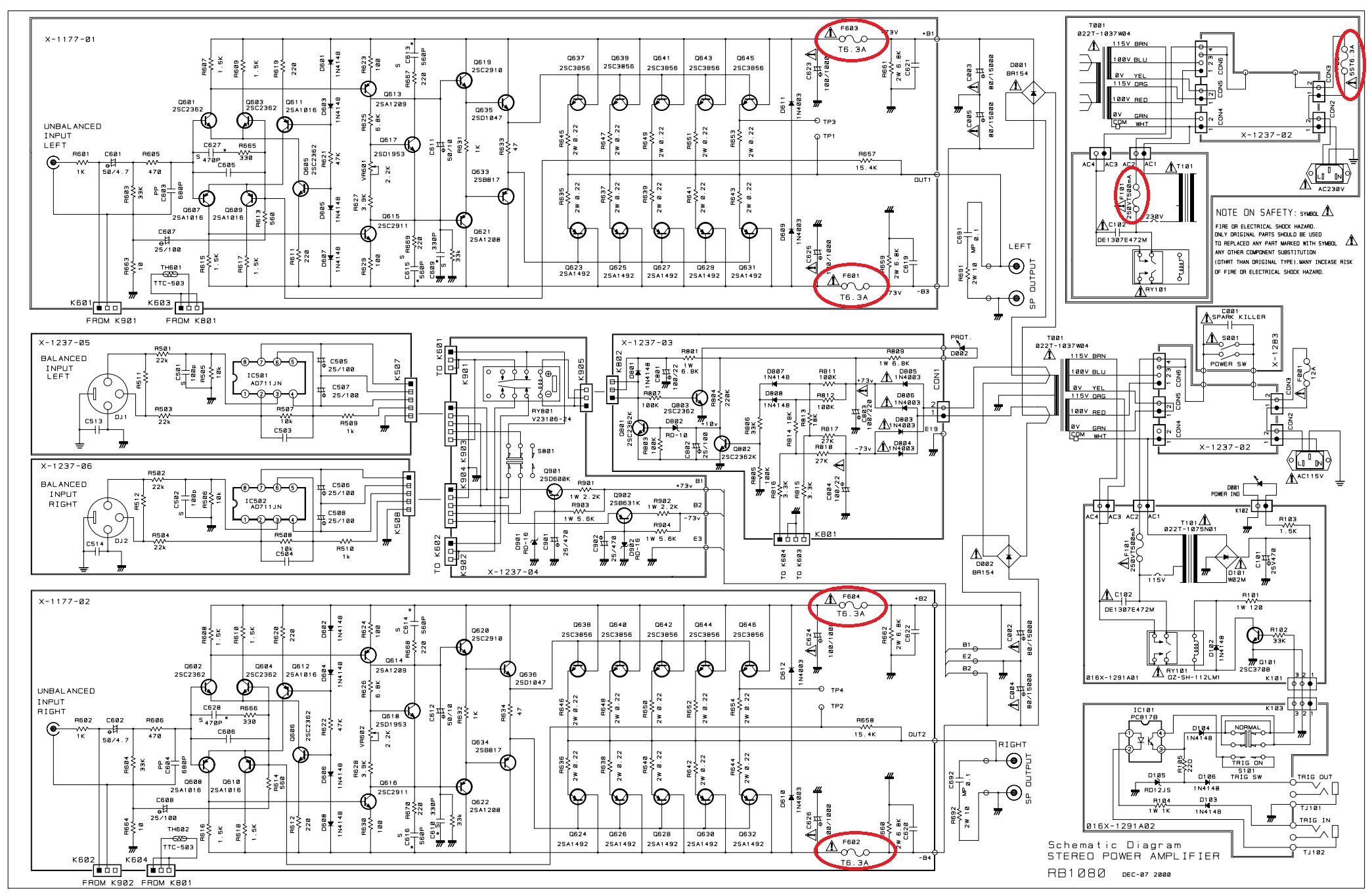

Öppna och kika i den, det ser ut på schemat som att det sitter åtminstone 4 säkringar, (2/kanal) som skulle kunna döda bara den ena kanalen.

Glasrörssäkring 6.3A trög. Dessa borde vara enkla att lokalisera.

Mjukstartsreläet borde om det fallerade drabba båda kanalerna.

[RogerGustavsson]

Det verkar finnas 6 säkringar, varav 5 internt och en antar jag sitter på baksidan (nätsäkringen). Eftersom det inte är nätsäkringen blir det till att lyfta av locket.


Du bor väl i Jönköping? Jag bor i Huskvarna och kan titta på det.

[Knuttebaloa]

Uj, va fint, tack hörni!

[smile]

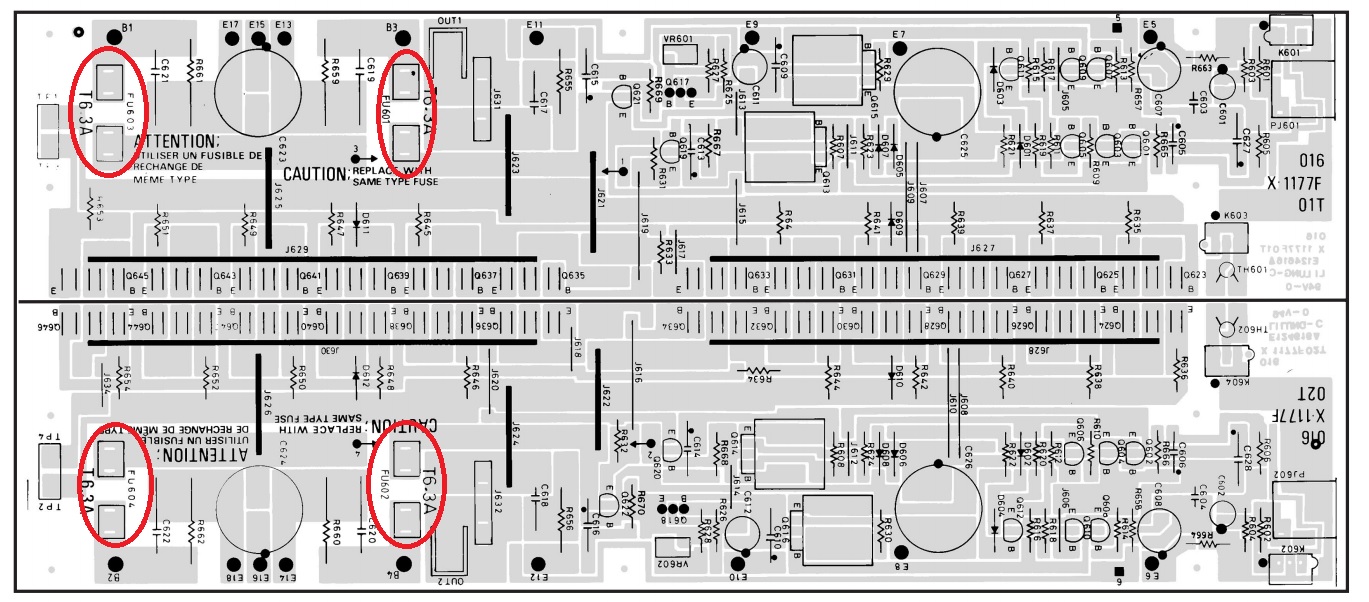

Notera att den nedersta bilden är felaktigt markerad.

Säkringen sitter Precis till höger om markeringen.
+ två säkringar ytterligare lite till höger om de första två markeringarna.

[RogerGustavsson]

Det har du rätt i! I vilket fall sitter de i den ändan på kretskortet... De andra säkringarna verka serva båda kanalerna. Kanske det här blir mera rät?

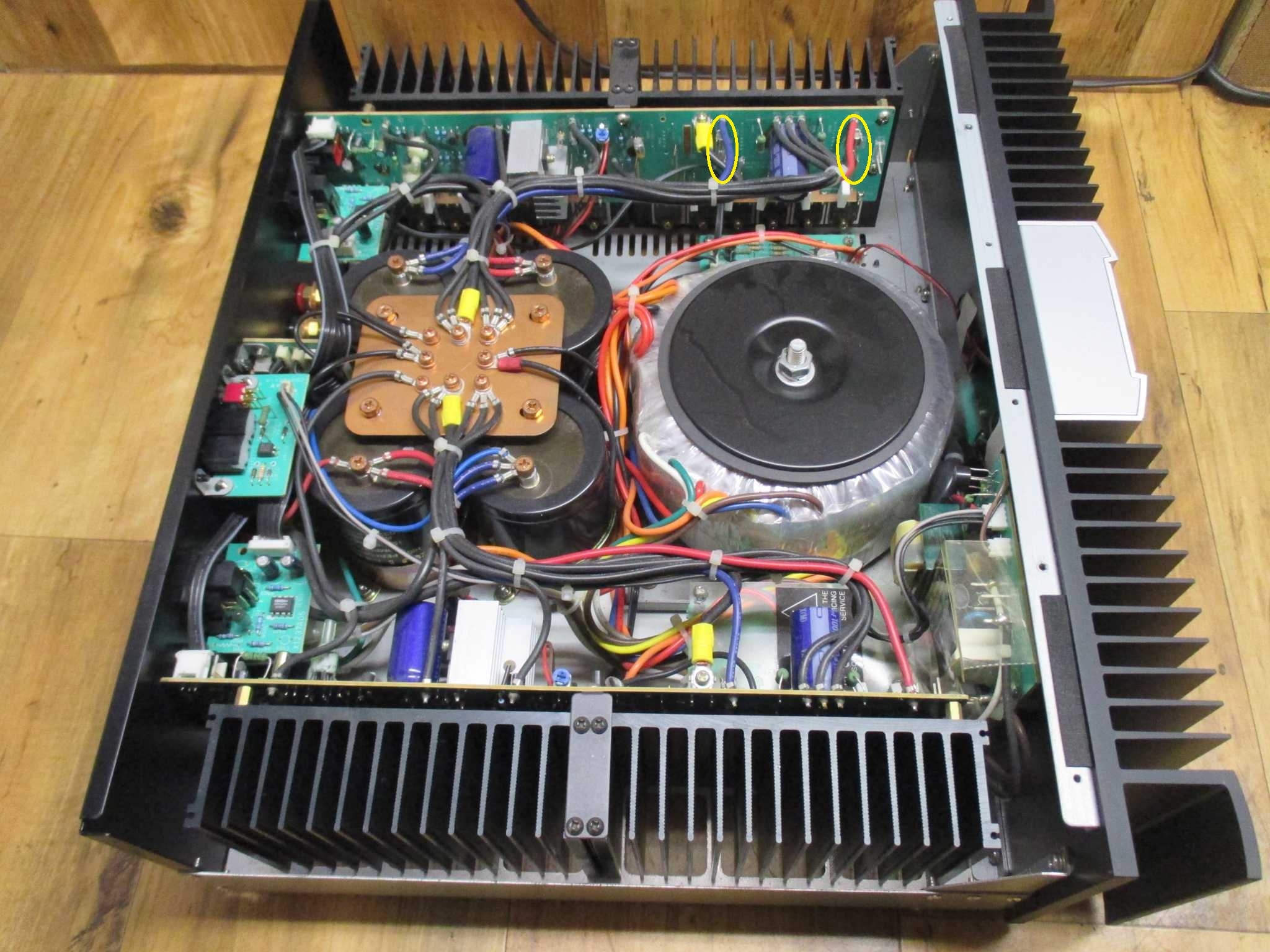

Säkringarna verkar sitta inom de gula cirklarna, eller?


[smile]

Säkringarna verkar sitta inom de gula cirklarna, eller?

Ja, det ser ju riktigt ut!

[Knuttebaloa]

Det verkar finnas 6 säkringar, varav 5 internt och en antar jag sitter på baksidan (nätsäkringen). Eftersom det inte är nätsäkringen blir det till att lyfta av locket.


Du bor väl i Jönköping? Jag bor i Huskvarna och kan titta på det.

Det sista i inlägget såg jag först nu, väldigt snällt av dig! Jag och en vän ska se om vi kan få till ett byte av säkringar här i dagarna. Om vi inte är framgångsrika hör jag gärna av mig, tack!

[Maccis]

Har du lokaliserat alla säkringarna - så kan du ta ut en i taget och kolla om tråden är hel.

Alternativt är väl o ta de på den sidan som fungerar och byta mot sidan som är död.

[Baffel]

Sen kommer väl det aningens trista OM det är fel på säkringarna . Varför.

La den bara av på ena kanalen när du lirade eller ..?

[smile]

Sen kommer väl det aningens trista OM det är fel på säkringarna . Varför.

La den bara av på ena kanalen när du lirade eller ..?

I många fall så har säkringstråden gjort sitt, bara att byta säkringen.

Går den sönder igen så kan man börja fundera på vad det är som orsakar det då det troligtvis är någon kringkomponent som fallerat.

Ingen idé att göra en mera komplicerad felsökning än nödvändigt i ett första skede.

[Baffel]

Sorry var inte meningen att måla fan på väggen Det märks ju , om det är säkringarna, om man byter och kör igång igen om de går sönder.
Hur lång livslängd har egentligen säkringar?

Med tanke på att det kan vara så att tråden gjort sitt så byt alla säkringarna som sitter i nu även de som fungerar. Det har man ju lärt sig gällande glödlampor i strålkastarna i bilen när snålheten/ bekvämligheten tagit överhand och man bytt enbart den lampa som var trasig. Tro fan att den andra fungerande gick efter tag den med. Lika bra att byta allt till nytt på en gång när man ändå håller på.

[Knuttebaloa]

Sen kommer väl det aningens trista OM det är fel på säkringarna . Varför.

La den bara av på ena kanalen när du lirade eller ..?

Ja, eller jag hade det tillfälligt utlånat till en kompis och där lade ena kanalen av i samband med att han kopplade in det för andra gången i sin anläggning. Det finns ingen anledning att tro att det handlar om handhavandefel.

Skulle steget fungera med nya säkringar och dessa sedan går inom kort får man förstås misstänka något annat.

[Knuttebaloa]

Min vän har nu inhandlat nya säkringar så nu håller vi tummarna!

[Knuttebaloa]

Säkringar bytta och nu spelar slutsteget, på båda kanalerna

Bra jobbat F och tack till er som bidrog med info. Och särskilt till dig RogerGustavsson som erbjöd handpåläggning! Kanske kan vi finna en annan anledning att ses när vi nu bor så nära.

[Maccis]

Bara att hoppas att den håller nu, så det inte har vart annat fel som gjort att de kroknat.

Var det någon säkring med avbrunnen tråd?

[RogerGustavsson]

Säkringar bytta och nu spelar slutsteget, på båda kanalerna

Bra jobbat F och tack till er som bidrog med info. Och särskilt till dig RogerGustavsson som erbjöd handpåläggning! Kanske kan vi finna en annan anledning att ses när vi nu bor så nära.

Det hoppas jag verkligen! Vi får väl hålla oss till covid-19 är på nedan. Brukar bjuda in folk på faktiskt då och då. Finns trots allt ett gäng audiofiler i vår trakt.

[Knuttebaloa]

Bara att hoppas att den håller nu, så det inte har vart annat fel som gjort att de kroknat.

Var det någon säkring med avbrunnen tråd?

Japp, en tråd hade brunnit av.

[Knuttebaloa]

Säkringar bytta och nu spelar slutsteget, på båda kanalerna

Bra jobbat F och tack till er som bidrog med info. Och särskilt till dig RogerGustavsson som erbjöd handpåläggning! Kanske kan vi finna en annan anledning att ses när vi nu bor så nära.

Det hoppas jag verkligen! Vi får väl hålla oss till covid-19 är på nedan. Brukar bjuda in folk på faktiskt då och då. Finns trots allt ett gäng audiofiler i vår trakt.

Jag kommer gärna vid nästa tillfälle! Och bjuder förstås också gärna in
