Impedansproblem bas/mid Dali 505

[Maccis]

Fick chansen att ta över ett par Dali 505'or i toppskick.

Tidigare ägare sade att det var problem med impedansen och hans tidigare förstärkare gick sönder av att spela på dem.

Har monterat isär och ena bas/boomer mäter 22 Ohm - medans de andra 3 9 Ohm.

Se bilder för modell på element.

Vad kan jag göra åt detta? Är det bara att leta efter ett fungerande element eller finns där reservelement?
Eller går det att laga elementet och få ner resistensen på 9 Ohm igen?

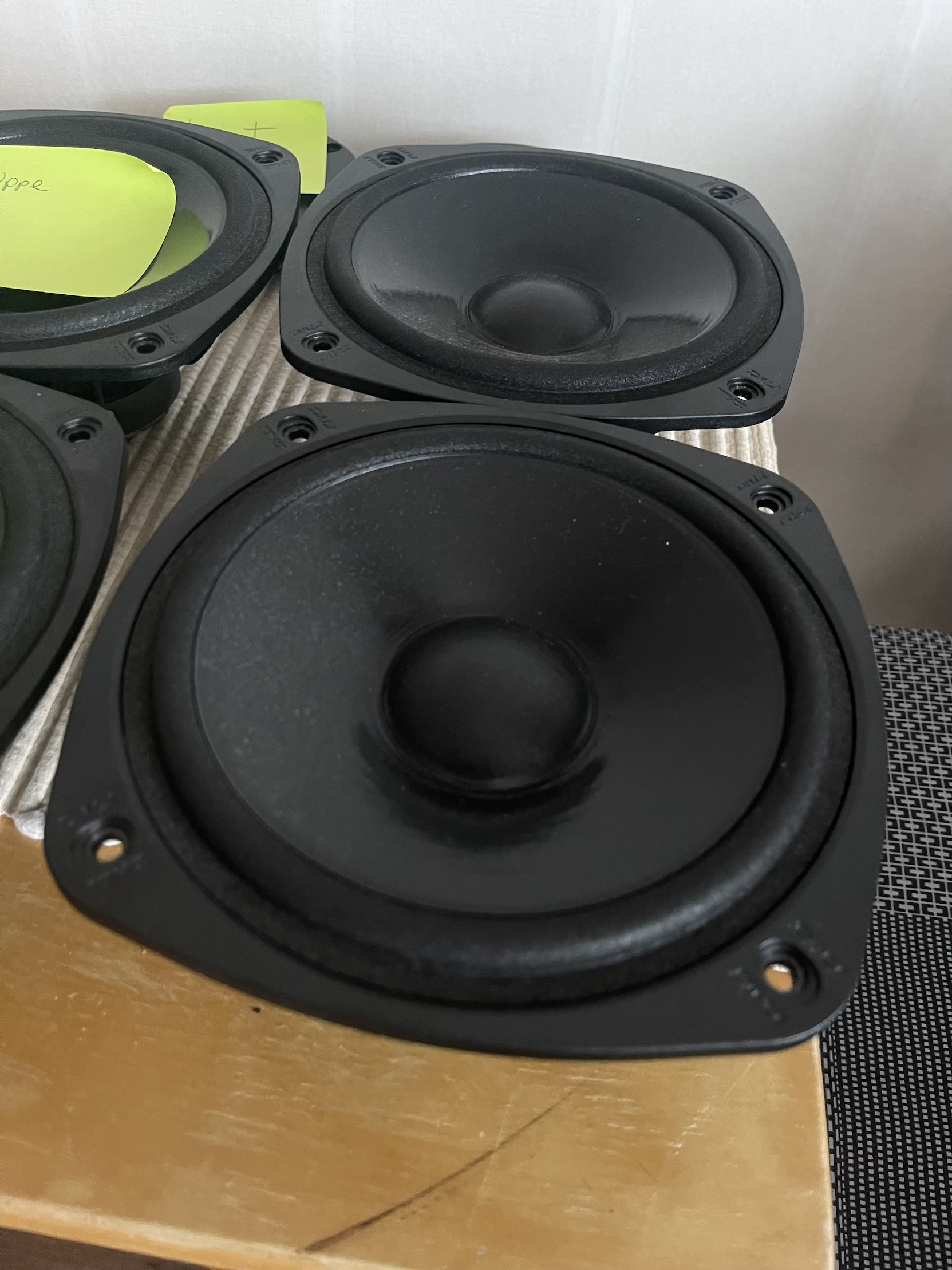

1 (kopia).jpg (881.1 KiB) Visad 2570 gånger

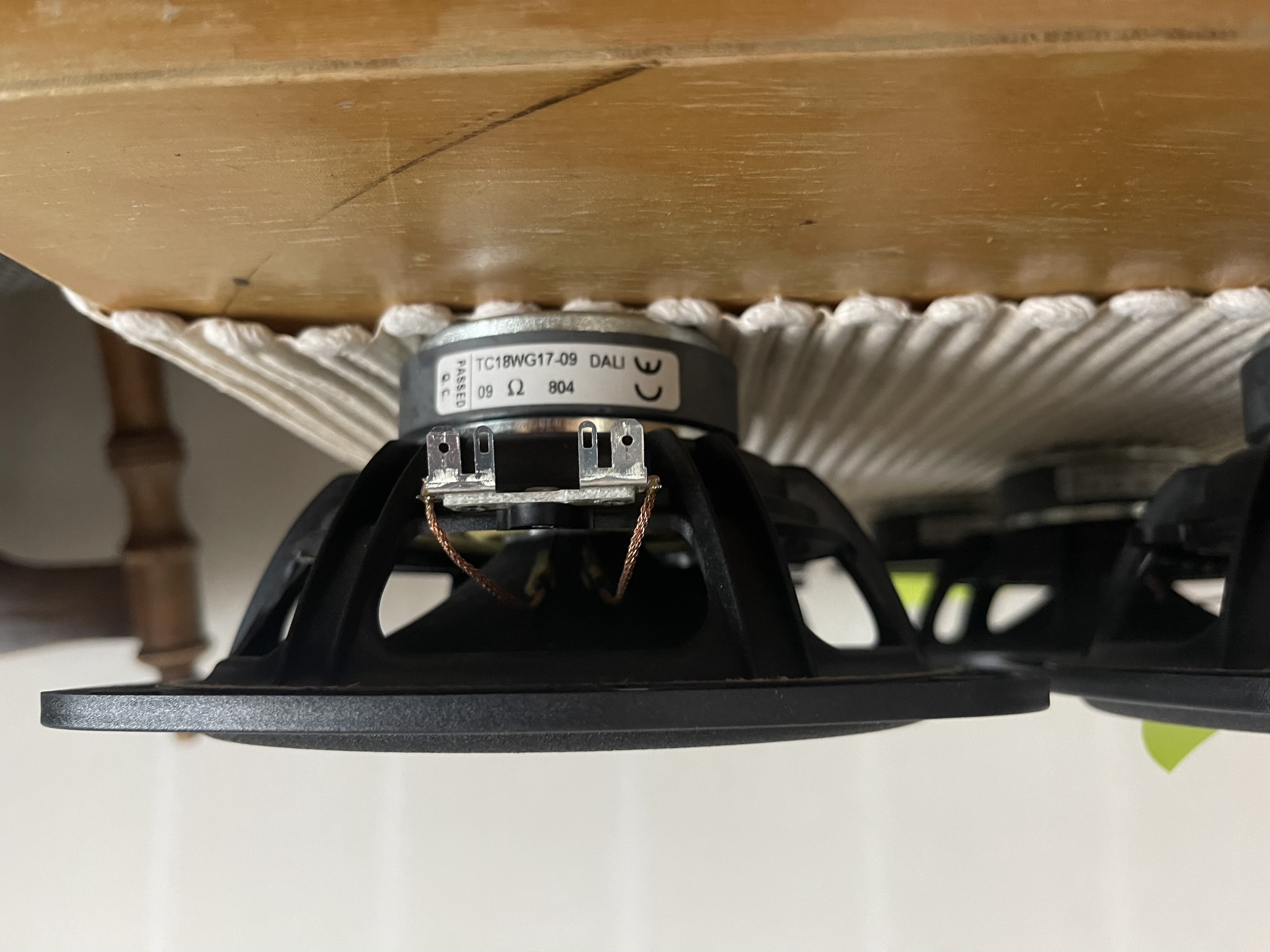

2 (kopia).jpg (829.5 KiB) Visad 2570 gånger

[Chris71]

Givet den där beteckning så är det väl något Vifa element så det kanske går att hitta en ersättare hos thympany om man inte orkar jaga på nätet.

[Chris71]

Om jag inte alldeles snurrat till det så borde du kunna jaga i stort sett vilket element som helst från Vifa som heter

TC som anger modellserie
18 som anger storlek
WG betyder 25mm talspole med en magnet vikt på 240gr
17 är en OEM kod för Dali så den kan du bortse ifrån
09 är impedansen

Så hittar du något som heter TC18WG-vad som helst-09 så borde du kunna transplantera hela konen med spole till din korg som har lite speciell form. Lycka till

[jansch]

Fick chansen att ta över ett par Dali 505'or i toppskick.

Tidigare ägare sade att det var problem med impedansen och hans tidigare förstärkare gick sönder av att spela på dem.

Har monterat isär och ena bas/boomer mäter 22 Ohm - medans de andra 3 9 Ohm.

Se bilder för modell på element.

Vad kan jag göra åt detta? Är det bara att leta efter ett fungerande element eller finns där reservelement?
Eller går det att laga elementet och få ner resistensen på 9 Ohm igen?

1 (kopia).jpg

2 (kopia).jpg

Högtalarens talspole är helt enkelt en spole av koppar eller kanske aluminium, d v s en tråd som antingen är hel elleR avbränd. Ytterst sällan nåt mitt emellan som då ger högre resistans, dock kan lägre reststans uppstå p g a viss kortslutning mellan spolens varv.

Vanligtär är dock att "strumporna", alltså de mjuka/följsamma anslutningarna mellan talspole och lödanslutningrna på högtalarkorgenär skadade p g a vibrationer. Dessa kan då skaa högre totl resistans.

För att enkelt kontrollera detta kopplar man ett batteri till högtalrslutningarna (t.ex ett 1,5 volts, inte så noga)
konenkommer då förhoppningsvis att göra utslag åt något håll. Då "pillar" man på strumporna/anslutningarna och då skall konen/membranet vara stilla utan skrapljud, annars är det dålig kontakt i "strumporna". Dessa kan enkelt åtgärdas om man har lödkolv.

[jansch]

Fick chansen att ta över ett par Dali 505'or i toppskick.

Tidigare ägare sade att det var problem med impedansen och hans tidigare förstärkare gick sönder av att spela på dem.

Har monterat isär och ena bas/boomer mäter 22 Ohm - medans de andra 3 9 Ohm.

Se bilder för modell på element.

Vad kan jag göra åt detta? Är det bara att leta efter ett fungerande element eller finns där reservelement?
Eller går det att laga elementet och få ner resistensen på 9 Ohm igen?

1 (kopia).jpg

2 (kopia).jpg

Högtalarens talspole är helt enkelt en spole av koppar eller kanske aluminium, d v s en tråd som antingen är hel elleR avbränd. Ytterst sällan nåt mitt emellan som då ger högre resistans, dock kan lägre reststans uppstå p g a viss kortslutning mellan spolens varv.

Vanligtär är dock att "strumporna", alltså de mjuka/följsamma anslutningarna mellan talspole och lödanslutningrna på högtalarkorgenär skadade p g a vibrationer. Dessa kan då skapa högre total resistans.

För att enkelt kontrollera detta kopplar man ett batteri till högtalrslutningarna (t.ex ett 1,5 volts, inte så noga)
konen kommer då förhoppningsvis att göra utslag åt något håll. Då "pillar" man på strumporna/anslutningarna och då skall konen/membranet vara stilla utan skrapljud, annars är det dålig kontakt i "strumporna". Dessa kan enkelt åtgärdas om man har lödkolv.

[Maccis]

Vanligtär är dock att "strumporna", alltså de mjuka/följsamma anslutningarna mellan talspole och lödanslutningrna på högtalarkorgenär skadade p g a vibrationer. Dessa kan då skapa högre total resistans.

För att enkelt kontrollera detta kopplar man ett batteri till högtalrslutningarna (t.ex ett 1,5 volts, inte så noga)
konen kommer då förhoppningsvis att göra utslag åt något håll. Då "pillar" man på strumporna/anslutningarna och då skall konen/membranet vara stilla utan skrapljud, annars är det dålig kontakt i "strumporna". Dessa kan enkelt åtgärdas om man har lödkolv.

Kollar detta imorrn.

[I-or]

Ja, speciellt infästningen av utledningstrådarna mot talspolen kan vara känsliga för utmattning. Tyvärr är det krångligt för lekmannen att åtgärda ett sådant fel.

[Maccis]

Går det få en kort instruktion?
Antar att skumkant och spindel behöver lossas från korgen?

Kan även tänka mig att skicka elementet till någon som är erfaren vid detta.

[I-or]

Nej, inget behöver lossas från korgen.

Man måste däremot skära bort dammkåpan utan att skada konen, försiktigt skrapa bort överflödigt material och löda in nya utledningstrådar (alternativt snygga till de befintliga lödningarna om man kan fastställa att detta är problemet). Sedan måste man fästa utledningstrådarna med lämpligt lim mot konen (ungefär samma egenskaper som det befintliga limmet) för att sedan limma tillbaka dammkåpan. Ofta är det dock svårt att inte skada dammkåporna alltför mycket och då behöver man skaffa nya till en kostnad om några tior stycket (sök på speaker dust cap).

[Calleberg]

Känner du nån Polack?
https://www.olx.pl/d/oferta/2-x-glosnik ... O0R0y.html

[Chris71]

Nej, inget behöver lossas från korgen.

Man måste däremot skära bort dammkåpan utan att skada konen, försiktigt skrapa bort överflödigt material och löda in nya utledningstrådar (alternativt snygga till de befintliga lödningarna om man kan fastställa att detta är problemet). Sedan måste man fästa utledningstrådarna med lämpligt lim mot konen (ungefär samma egenskaper som det befintliga limmet) för att sedan limma tillbaka dammkåpan. Ofta är det dock svårt att inte skada dammkåporna alltför mycket och då behöver man skaffa nya till en kostnad om några tior stycket (sök på speaker dust cap).

Jag tror frågan var en följd av mitt förslag, 505 har en lite kantigare korg så vill man behålla utseendet så får man ju göra en komplett kontransplantation, vilket inte behöver vara svårare än att laga något om man inte gjort det innan.

Så för att förtydliga mitt alternativ, det finns betydligt fler Vifa element som delar membran och talspole med 505 än vad det verkar finnas reserv element att hitta till 505, efter en snabb fråga till internet iaf.
Om man vill gå den väg som jag beskrev så är det lite fler moment men inte nödvändigtvis tekniskt så mycket svårare.

Man får lossa kantupphängningen, dammkåpan och spindeln på det element som blir donator, eftersom det är en gummiupphängning så bör det gå att återanvända den om man är försiktig. När allt är loss så skall det tillbaks i omvänd ordning i den korgen med den trasiga konen, lämpligen så stoppar man allt på plats med shims mellan talspole och magneten så att man får en bra centrering när man limmar spindeln. Sen kan man ju vänta med kanten tills spindeln torkat för att kunna kontrollera att allt hamnat där det skall och vill man vara på den säkra sidan så kan man ju spela ett lågfrekvent svep när man limmar kanten för att få en utmärkt centrering och test när kanten torkar.

Man måste ju oxå löda bort och tillbaks de tinseltrådar som tidigare nämnts, de som ansluter talspolen i konen med anslutningarna på korgen.

Jag vet inte om detta gav den klarhet som efterfrågas, skulle inte säga att det är supersvårt om än lite pilligt och man bör vara normalbegåvad med händighet, annars finns ju LN i Gbg och HiFi-kit i sthlm samt en massa duktiga Faktiskt medlemmar ute i landet som säkert kan assistera.

[Maccis]

Känner du nån Polack?
https://www.olx.pl/d/oferta/2-x-glosnik ... O0R0y.html

Såg den med - men snabbt kalkylering över valutan så typ 1500kr inkl. frakt inom Polen- så kanske ca 1800kr inkl. frakt till sverige.

[distad]

Men de där högtalarna brukar väl dyka upp tokbilligt på beg marknaden ibland så ge några 1800kr ska du ju inte göra.

[Maccis]

Enl. svar från Hi Fi Kit så var tanken att talspolen gått varm och då fått detta symptom.
Fick även förslag på ersättare -18W/4424G00

Kanske någon sitter med 2 st.....att avyttra.

[distad]

Sitt lugnt i båten så kommer det betydligt billigare begagnat än nytt.

[RogerGustavsson]

Såldes inte de där Dali 505 av Hifiklubben? Var någon youtube-video som visade deras stora reservdelslager i Danmark.

[distad]

Såldes inte de där Dali 505 av Hifiklubben? Var någon youtube-video som visade deras stora reservdelslager i Danmark.

Har Dali någonsin sålts av något annat än klubben, tror inte det.

[Nattlorden]

Såldes inte de där Dali 505 av Hifiklubben? Var någon youtube-video som visade deras stora reservdelslager i Danmark.

Har Dali någonsin sålts av något annat än klubben, tror inte det.

Samma ägare, i alla fall under del av historiken... Men förhoppningsvis har Dali sålts i länder utan Hifiklubben också....

[Maccis]

Har ingen brådska.

Kantringarna är som nya på alla element.

Har mailat Klubben-får se om jag får svar - kanske även skall ringa en butik.

Edit: Bytt rubrik

[jansch]

Enl. svar från Hi Fi Kit så var tanken att talspolen gått varm och då fått detta symptom.
Fick även förslag på ersättare -18W/4424G00

Kanske någon sitter med 2 st.....att avyttra.

Som jag skrev tidigare...... det är inte logiskt att impedansen(resistansen egentligen) ÖKAR så om talspolen gått varm.
Antingen går den av = oändlig resistans eller så blir det kortis mellan några spolvarv = LÄGRE resistans.

[Maccis]

Svar från HiFiklubben ang. nytt element:

"Goda nyheter, vi kan beställa detta från Dali, jag är lite osäker på leveranstiden men jag skulle gissa mellan 2-3 veckor. Priset på basen verkar vara runt 1200kr ink. moms ex. frakt.
Har ni någon butik i närheten som ni kan hämta ut den i eller behöver ni ha den hemskickad? :)"

Känns som priset på elementet överstiger värdet på högtalarna......så något nytt element blir det inte.
