stoppa bas i änden av ett rör

[ollenorell]

Hmm, undrar vad Svante skulle säga om valet av rund baffel

[ollenorell]

Hej hörni!
Jag är lite inne på de ideér som diskuterats tidigare ang. stagning av rör.
Jag tänker att den plana bottnen är den yta med störst benägenhet att svikta, då den är plan om man gör den i MDF.
Röret har ju redan rund form, vilket Tarzan skriver om på förra sidan.

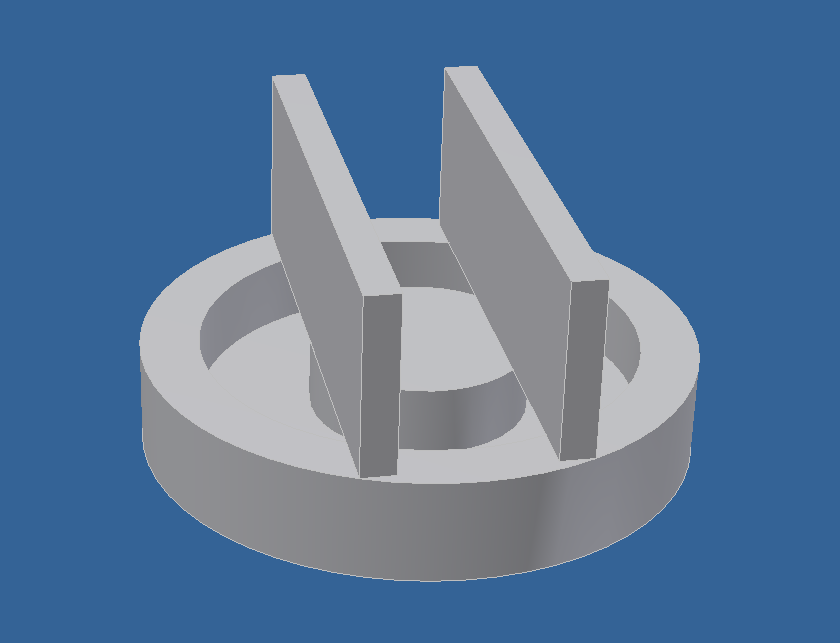

Ritade en skiss i CAD över tänkt botten.

Stagad botten.png (35.79 KiB) Visad 5543 gånger

Skissen är baserad på 19mm MDF som jag har.
Bottenskivan är 303mm ytterdia vilket blir presspassning ner i gjutröret.
På den ligger två ringar med samma ytterdia såklart och innerdia är 240mm. (Det är samma som elementets korg )
Tanken med ringarna från min sida var att ge större kontaktyta för limningen mot pappröret.
Vet inte om det behövs.
Mittpluppen är två tänkta 120mm-puckar, och tanken är att kunna sänka ner högtalarterminalerna riktigt djupt.
Dessutom ger det möjlighet att ställa två stag över alltihop så att bottnen blir skitstyv.
Det här kanske är enorm overkill, jag vet inte.
Jag skulle nog sova gott om nätterna åtminstone om jag gjorde det

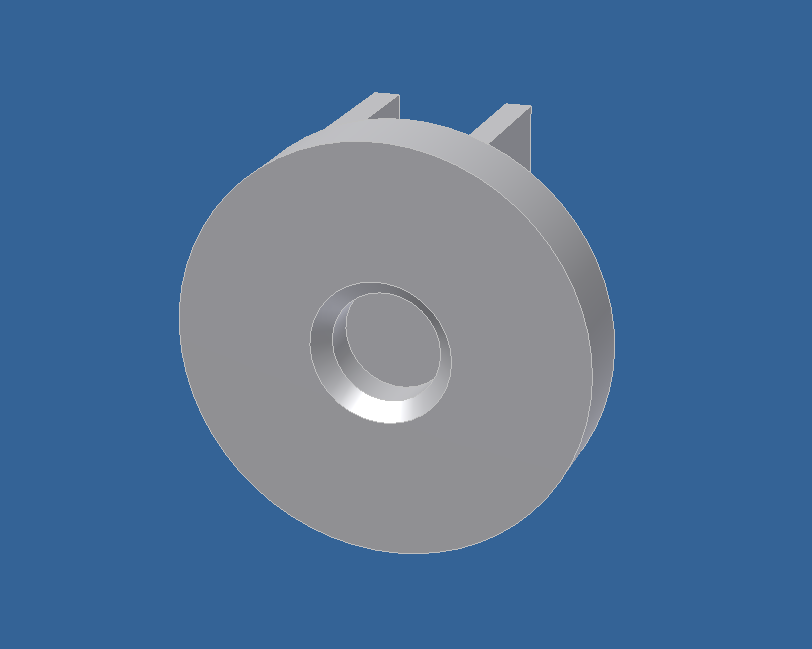

baksida stagad kontakt.png (30.9 KiB) Visad 5543 gånger

Här är baksidan, och här skulle man kunna montera ordentligt försänkta kontakter.
2*19mm åtminstone. Sedan kan man ju börja försänka lite i den sista 19mm-biten med.
Så dryga 40mm försänkning kan man ju få till.

[Perfector]

Det är "rörande" hur noggrann du är.
What could possibly go wrong?

[ollenorell]

Tack, ni är alltför vänlig


Bottenstycke till vänster, elementinfästning till höger.

[Perfector]

Kan inte låta bli att undra lite.
Hur skulle det bli om man tog en rejäl stock och svarvade ur den till ett rör direkt?
Skulle det bli didgeri doo av det hela eller skulle det bli lyssningsbart?
Ibland får jag så fåniga uppslag så det är skrämmande.

[Kalejdokom]

Ibland får jag så fåniga uppslag så det är skrämmande.

Där fick du till en klockren kandidat till ny signatur !
Sorry, jag kunde inte låta bli...

[Perfector]

jojo, kanske dags att byta ut den

[nuffe]

Stagningen som du visar några inlägg upp tror jag blir utmärkt.

Henrik

[Perfector]

Ser fram emot en rapport om ljudkvaliteten när du är klar.

[ollenorell]

Har fräst riktigt tight, måste nog putsa utsidan lite...

[Perfector]

Snyggt gjort.

[ollenorell]

Fick slipa lite Passar bra nu!

[Perfector]

Du har väl botten i dom?
Fundera lite på denna.
Om du skrotar bottenplattan och istället räknar arean på öppningen, sedan sätter du röret på 3 distanser och räknar omkrets x höjd så att arean där blir samma som rörarean.
Då kommer högtalaren att känna av hela rummet som resonansbotten och du får en hysteriskt djup bas.
Jag vet, för jag gjorde en högtalare där röret slutar mot bakväggen med den avräkningen.
Och inget annat jag byggt har haft samma enorma kraft i lågbasen.
Du kan alltid sätta tillbaks botten om du inte gillar resultatet.
Men att leka runt är aldrig fel.

[ollenorell]

Ja det är en kul idé, kul att testa såklart!
Botten har jag, men ingenting är limmat permanent ännu!
Innerdiametern är 302mm och längd på röret 1195mm.

Har för mig att det var detta element som gubben Linkwitz använde i sina öppen-baffel-konstruktioner innan han fixade skräddarsydda element genom Seas?
Så det kanske har potential för att jobba utan lådans fjäder, jag vet inte...

Edit: Högtalaren lär hetat Orion:
http://www.linkwitzlab.com/orion-rev3.htm

[Perfector]

Ja det är en kul idé, kul att testa såklart!
Botten har jag, men ingenting är limmat permanent ännu!
Innerdiametern är 302mm och längd på röret 1195mm.

Har för mig att det var detta element som gubben Linkwitz använde i sina öppen-baffel-konstruktioner innan han fixade skräddarsydda element genom Seas?
Så det kanske har potential för att jobba utan lådans fjäder, jag vet inte...

Edit: Högtalaren lär hetat Orion:
http://www.linkwitzlab.com/orion-rev3.htm

Vad jag kan få fram borde då röret stå med undersidan 75 mm över golvet för att höjd x omkrets ska bli samma som ytan i röret .
Skulle va kul med en jämförelse på det temat mot ett rör med sin botten ilagd.
Dock behöver nog det öppna röret mer bromsande dämpning för att inte stå och fladdra.

[KentLindqvist]

Kul ide och snyggt utförande så långt!

Potential att bli en snygg och udda detalj i vilket vardagsrum som helst!

[ollenorell]

Plockar ur bakstycket dårå efter provmontering

[ollenorell]

Jaa ni ungdomar Provspelar lite
Förresten kan man se min hårdrockmössa jag virkade inför vintern



[ollenorell]

Saknar mätgrejer, men det bullrar på som sjutton vid 66Hz. Även lite kring 40Hz. Rullar av hastigt under 30Hz, och över 66Hz faller det lite upp mot 100Hz då styrkan kraftigt försvagats igen.
Detta enligt örat

[NADifierad]

Cool mössa, och spännande bygge .

[ollenorell]

Tack

Man skulle kunna skarva ihop två rör med lite glasfiberväv och polyester så röret blir 2,40m.
Resonansen bör ju flyttas ner i frekvens då...
Min takhöjd är nog 2,40 förresten, man får i så fall kapa lite.

Membranet "hänger" ju som det är nu. Alltså gravitationen påverkar ju membranet lite nedåt...
Men det är väl först efter många år som eventuella effekter av det uppstår som jag förstår. På känsliga element...

Hmm. Sluten låda var ju tanken initialt... Sluten låda på dryga 80L kan realiseras för test utan att såga i röret och därmed stänga dörren för fler rör-experiment

[ollenorell]

[celef]

jag tror dessa biltema rör passar bäst med två basar monterade, en i var ende, så att all oönskad energi tar ut varandra, jag tror seas aluåttor skulle passa, är det nån som har uppmätta elementegenskaper på lager?

[ollenorell]

Jag tror också att det är smart att nyttja denna "utsläckning", alternativet är att bygga stadigt
Tips ang just Biltemas rör är att de verkar ha vaxad insida, svår att limma alltså!
Så se upp för gjutrör med vaxad insida, mitt är oxaxat

[celef]

rörens absoluta fördel tycker jag är den lilla arbetsinsats som krävs, att göra konstruktionen komplex talar emot tycker jag, men att använda två element inte så

vaxad insida är inget problem, jag tog ett ganska grovt slippapper och ruggade upp kontaktytan rejält, mina lock/bafflar sitter som berget även med casco vitlim

[ollenorell]

Håller med! Smidigt är det! Jag har inte bestämt mig ang. lim. Funderar på polyester med härare, sån man plastar glasfiberväv med.
Men det kan bli lite hårt och skört

[BAMBAM]

Jag har sett varianter där högtalaren är placerad 1/3 rör längd in i röret, det borde ju ger dubbla antalat resonanser som jämnar ut total responsen.
Kanske att bygga dubbla högtalare med det ena 1/3 kortare rör dessutom?
Det borde ge ännu flera resonanser på olika frekvens.

Kan kanske vara något att fundera på?

- Bosse

[BAMBAM]

Jag har för mig att det jag refererar till ovan är någon variant från bose,
http://www.instructables.com/id/800watt ... ss-Cannon/

men här är en annan rejäl variant på det du bygger, som kräver lite takhöjd eller rumsbredd:
https://www.passdiy.com/project/speaker ... -el-pipe-o

Kompleteras gärna med ett par lite större hornhögtalare
https://www.passdiy.com/project/speaker ... orn-part-2

- Bosse

[dac83]

om du vill ha längre rör så är det enklast att skarva med limpistol(en sån som smälter plast) rekommenderar att du provar för det blir väldigt bra verknings grad på röret om du kör öppet(kvart vågs pipa/Transmission line)

[ollenorell]

Precis, jag tror dessa 1,20m-rör är för korta för att få hyggligt låg resonans. Men dubbla längden sammanfaller med med takhöjden...
Fan, måste skaffa mätmikrofon, men det känns väldigt mycket som discobas/midbas...
Limmade iallafall "baffeln" idag. Borde kanske kört med något sånt där PL400 eller liknande, men det blev polyester (båtplast) och mikroballonger, det var vad jag hade hemma. Gjorde lite skåror för limmet med min livsfarliga såg
