MATROJIG och hur den utvecklats

[xmag]

Börjar tröttna på att tala till mig själv....

[Calleberg]

Börjar tröttna på att tala till mig själv....

Det är nog ett sundhetstecken tror jag...

[sammel]

Den senaste bilden har 38 personer sett så för dig själv är det nog inte,
men jag vet att det kan kännas så ibland.
Jag tycker det ser jättebra ut din Matrojig.

[RSG]

Du talar.
Vi lyssnar och tittar på bilder.

Spännande att se hur det utvecklas, kasta inte in handduken!

Mvh Johan

[xmag]

Nej, jag kastar inte in handduken. Kul med lite respons och att ni finns häromkring.
Att det är ett sundhetstecken att inte tala till sig själv är jag nog väldigt sjuk för det gör jag ofta hemmavid på min "skrubb"

Vad det gäller bilderna är jag förvånad att så många faktiskt tar en titt ibland, kanske gör man något bra.

[xmag]

Så här har jag planerat uppställningen för Matrojig:


[xmag]

Andra sidan:


[xmag]

Mikrofonförstärkaren:


[xmag]

Fastsättningen av slutsteg och mikrofonförstärkaren sker genom att använda stift som trycks in och skruvas fast i skruvterminalen:


Frågor på detta?
.
.
.

[xmag]

Har nu mätt en del med volymkontroll som jag inte haft tidigare. Normalt skall man använda REW's volymkontroll och en fast dämpsats in till slutsteget. Orsaken till att jag tidigare inte använt en volymkontroll beror på att varje gång man vrider på den måste en ny kalibrering göras. Nu har jag ingående testat vad skillnaden bli genom att vrida på volymkontrollen istället för dito på REW. Om jag kalibrerar apparaten vid full utstyrning (0dB) till rak frekvenskurva och sedan sänker volymen på mätapparaten till -30dB kommer frekvenskurvan att stiga under 100hz. Stigningen blir ca 0,4dB vid 20hz. Om jag kalibrerar med REW's volym på -30dB och med volymratten höjer nivån till 0dB kommer svarsfrekvenskurvan vid 20hz stiga med ca 0,5dB.

Om man kalibrerar vid -10dB kommer frekvenskurvan vid 0dB stiga med ca 0,2dB och vid -30dB sjunka med ca 0,2dB, allt vid 20hz. Jag ser alltså inga problem med att ha en volymratt på mätapparaten vid normal mätning. Är man noggrannare än så ställs ratten på ett mellanvärde och så används REW's volymkontroll istället. Men, ärligt, jag tror inte så många har nytta av en sådan precision vid 20hz.

[xmag]

Nu ser det ut så här med ny mikrofonförstärkare och kylare på slutsteget:


[xmag]


[xmag]


[xmag]

Fastsättning av mikrofonförstärkare och slutsteg gör att de enkelt kan bytas mot annat:


[xmag]

Fräser ut text och linjer på mikrofonförstärkaren:


[xmag]

Så här kommer det se ut färdigt:


[xmag]

Lite mer lödande för att få igång maskineriet:


[xmag]


[xmag]

Ljudkortet kopplas in i Matrojig. Lägg märke till att stiften sitter på baksidan av kretskortet (mer om det senare):


Jag kopplade fel här trots extra noggrannhet!
In till ljudkortet skall byta plats på Matrojigs kretskort (de två närmaste trådarna).

[xmag]

Lödar man stift på kopparsidan måste stiften stödlimmas med epoxi annars riskerar man att dra loss stift med kopparbanor från kretskortet:


[xmag]

Jag får väl smygvisa projektet jag håller på med samtidigt som Matrojig:


[xmag]


[RSG]

Lite antik behandling och olja på den där och lite rostiga skruvar så är du hemma med något riktigt fint

/Johan

[xmag]

Ja, varför inte.
Jag har flera, denna tänker jag spackla och lacka i halvmatt svart därför att den inte blev helt lyckad. Betsa och lacka eller liknande gör jag bara med de som har hög finish fån början.

[xmag]

Nu har jag skalat bort alla komponenter från kretskortet till Matrojig ("moderkortet"). Orsaken är att jag skall dra om några banor så att andra kan få bredare banor och lite annat.

[xmag]

Skrev ut det nya kretskortet. Så här ser texten ut utskriven med fräsen:


[xmag]

Under utskrift:


[xmag]

Har mätt upp Matrojig-kortet nu. Allt stämmer!
Nästa gång blir det skarpt läge!

[xmag]

Har mätt upp Matrojig-kortet nu. Allt stämmer!
Nästa gång blir det skarpt läge!

Allt stämde men när jag testade fick jag en massa konstiga fel.
Gick igenom allt, ruskade på kablar mm. Hittade några konstiga fel. Trots att alla lödningar på kretskortet var av typen "skidbacke" var det glappkontakt i flera av dem. Lödde om alla lödningar på kretskortet.

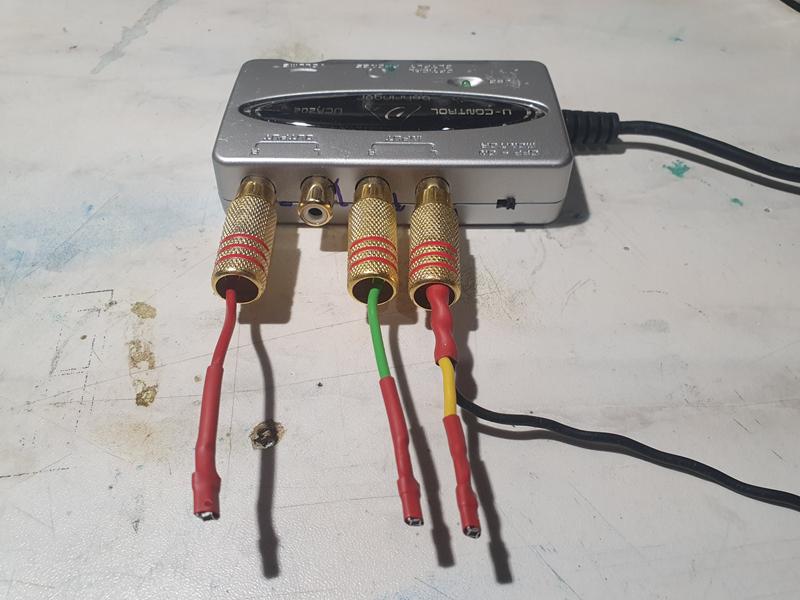

Fortfarande fungera det inte korrekt, får en massa "brum". Efter timmar av letande hittade jag felet, en potentiometers löpare låg bara löst an mot kolbanan. Bytte potentiometer och brummet försvann. Nu fick jag hackningar på ingående signal. Nu var det lättare att leta eftersom jag tydligt kunde se att det var ingången som krånglade. Lödde alla lödningar som har med detta att göra utan framgång. Började pilla på kabeln mellan ljudkortet och kretskortet. Jag såg skillnader på signalen. Skar upp kabeln och såg att lödningen släppt:
Kabeln längst till vänster gäller det:


[xmag]

Kabeln löst:


Stiftet som sticker ut har jag satt dit för att kunna mäta.
