GhostReflex - Ytterligare en ny högtalare

[exmag]

Man ser kompensering av baffelsteget 1cm ifrån. Högtalaren står för sig själv och då behövs den kompenseringen.

2026-01-12-1073-Filt13-Baselement 1cm och 1,3m ifrån.jpg (146.94 KiB) Visad 418 gånger

[exmag]

2026-01-12-1020-Filt13-Sidodisken 1cm och 1,3m ifrån. Delas för långt ner..jpg (152.08 KiB) Visad 419 gånger

[exmag]

2026-01-12-1024-Filt13-Sidodisken 1cm och 1,3m ifrån. Med övria element 1,3m..jpg (169.75 KiB) Visad 419 gånger

[exmag]

Tappade bort några ord i överskriften men det framgår ändå vad som menas.

2026-01-12-1026-Filt13-Baselementen 1cm ifrån med och utan delfilter. Komp. för baffelsteget syns här..jpg (155.42 KiB) Visad 417 gånger

[exmag]

2026-01-12-1034-Filt13-Tar man bort baffelstegskompensationen kan man mäta högtalarens tendens från 1cm avstånd..jpg (170.87 KiB) Visad 417 gånger

[exmag]

2026-01-12-1039-Filt13-Imp, Diskant med sidodisk.jpg (144.9 KiB) Visad 415 gånger

[exmag]

2026-01-12-1051- Baselementet med och utan filter 13. Diskanterna ej med.jpg (157.33 KiB) Visad 408 gånger

[exmag]

2026-01-12-1054- Bas imp med fas utan filter 13..jpg (135.48 KiB) Visad 405 gånger

[exmag]

2026-01-12-1056- Bas imp med fas med filter 13..jpg (140.47 KiB) Visad 404 gånger

[exmag]

2026-01-12-1057- Disk imp med fas och filter 13..jpg (136.73 KiB) Visad 405 gånger

[exmag]

2026-01-12-1058- Sidoisk imp med fas och filter 13.jpg (140.34 KiB) Visad 404 gånger

[exmag]

2026-01-12-1102- Filt13- Bas med fas.jpg (150.16 KiB) Visad 398 gånger

[exmag]

2026-01-12-1104- Filt13- Disk med fas.jpg (141.24 KiB) Visad 398 gånger

[exmag]

VCAD:

2026-01-12-1114- VCAD-Frekvenser vid delning.png (42.53 KiB) Visad 387 gånger

Verklig:

2026-01-12-0115 Delingsfilter nr 13.jpg (141.92 KiB) Visad 387 gånger

[exmag]

VCAD-Delfilt13-Fasen med 15uF:

2026-01-12-1114- VCAD-Delfilt13-Fasen med 15uF.png (27.35 KiB) Visad 386 gånger

VCAD-Delfilt13-Fasen med 22uF:

2026-01-12-1130- VCAD-Delfilt13-Fasen med 22uF.png (27.02 KiB) Visad 386 gånger

Delfilt 13:


[exmag]

Delningsfilter 14-test. Bättre fas och låg impedans vid delningen:


[exmag]

Delfilter 14-test:

2026-01-12-1156- VCAD-Delfilt14-test-Frekvens.png (40.52 KiB) Visad 373 gånger

[exmag]

Delfilter 14-test:

2026-01-12-1157- VCAD-Delfilt14-test-Fas.png (27.39 KiB) Visad 373 gånger

[exmag]

Delfilter 14-test:

2026-01-12-1158- VCAD-Delfilt14-test-Imp.png (24.04 KiB) Visad 372 gånger

[exmag]

Jämförelse delfilt 13 och delfilt 14

Det som skiljer dem ifrån varandra är att nr 14 har betydligt jämnare impedans och, vad jag tycker, bättre fas, högre känslighet, +5dB vid 1 kHz och en rakare frekvenskurva.

Delningsfilter 13:

2026-01-12-1114- VCAD-Frekvenser vid delning.png (42.53 KiB) Visad 372 gånger

Delningsfilter 14:

2026-01-12-1156- VCAD-Delfilt14-test-Frekvens.png (40.52 KiB) Visad 372 gånger

[exmag]

Delningsfilter 14 med vänd polaritet.
Om den akustiska kortslutningen i delningsfrekvensen blir djup när polariteten vänds för ett av elementen är elementen i bra fas:

2026-01-13-1124-Delfilt-14-vänd polaritet.jpg (137.29 KiB) Visad 305 gånger

[exmag]

Minskade motståndet till diskanten och ändrade något i övriga komponenter. Vid inverterat element blir dippen som ovan:


[exmag]

Impedans och fas:


[smile]

Fliker in med att jag följer dina inlägg och suger åt mig information om dina filterändringar och dess påverkan.
Fortsätt gärna!

[exmag]

Ja, jag fortsätter direkt!

[exmag]

Har mätt elementen var för sig i lådan utan filter.
Har i och med det uppdaterat filtret till nr 15:


[exmag]

Tar bort allt under 300Hz eftersom det blir helt fel pga reflexer.
Ett problem här är att delningsfrekvensen ligger på 3kHz vilket anses vara för högt för baselementet.
Det var svårt att få till rätt fasat längre ner. Få fila på det sedan.

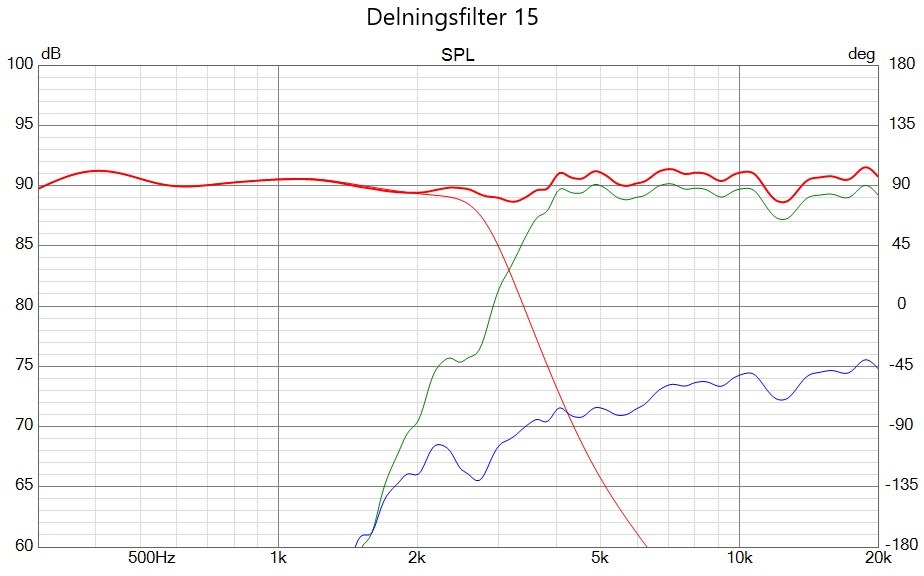

Resultatet med det nya filtret:


[exmag]

Att invertera en av sidorna skapar en akustisk kortslutning vid delningsfrekvensen. Om kurvan inte dyker ner där har man gjort fel och tvärt om. Om den dyker ner brant i en spets har man gjort rätt, förutsatt att man vill ha båda sidorna i fas med varandra. Har nu också med sidodiskanten som inte var helt okomplicerat att få i fas med huvuddiskanten:


[exmag]

Nu ligger impedansen nära 5 ohm hela vägen:


[exmag]

Skall försöka sänka delningsfrekvensen ner till under 2,5kHz.
