Re: Uppgraderdering av dipoler

Inläggav nuffe » 2018-08-21 21:04

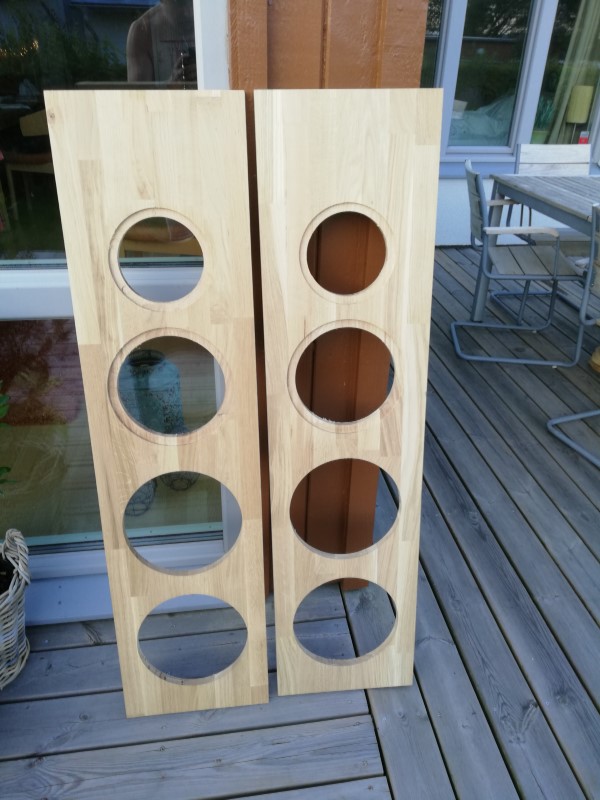

Så här långt hade jag kommit tills idag.


Hittills har det gått åt 2 st. frässtål. Borde ha bytt fler ggr eller köpt bättre fräsar.



Henrik

PS hoppas bilden syns, första försöket på det nya sättet...
Gäller fortfarande 800*600 pixlar?
Bilagor

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2018-08-21 21:22

Och så här långt ikväll! Fräsningen är klar.
Upptäcka att jag gjort en liten maja i mellanregister fasningen.
Tror det ska gå fixa med en "dremel"

Henrik
Bilagor

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 6270
Blev medlem: 2007-10-28

Re: Uppgraderdering av dipoler

Inläggav Kalejdokom » 2018-08-21 22:09

Snyggt! Ek är väl hyfsat hårt och sliter styggt på stålen.
Jag kör numera på 1000 pix i bredd på bilder. De flesta webbläsare skalar om till sidbredd om man tittar på mindre skärm eller i mobilen.

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2018-08-22 07:25

Jo ek är styggt mot stålen. Jag köpte ett ganska dyrt på Bauhaus, det började ge sig redan efter 2 bas hål utan fasning.
Det som följde med den Bosch fräsen höl ganska bra.

Henrik

Användarvisningsbild
EmuMannen

Inlägg: 1206
Blev medlem: 2017-11-21
Ort: Stockholm

Re: Uppgraderdering av dipoler

Inläggav EmuMannen » 2018-08-22 11:54

nuffe skrev:Jo ek är styggt mot stålen.

Jag har varit tveksam till om exempelvis Cobolt är värda priset men jag har en god vän som arbetar mycket i ek (möbelsnickeri). Han hävdar att han har stål från Cobolt som han använder en hel del men som han inte behövt skärpa. Så jag kommer köpa ett gäng Cobolt framöver för om det stämmer så är det lätt värda priset.
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2018-08-28 08:20

Det var dyrt ja....
Men håller de så bra är det ju värt pengarna. Vill minnas jag betalade närmare 200 SEK för Bauhaus stålet
som klarade 2 hål. Klarar Cobolt stålet mer än 5-6 hål är det ju billigare.

Henrik

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 6270
Blev medlem: 2007-10-28

Re: Uppgraderdering av dipoler

Inläggav Kalejdokom » 2018-08-28 09:58

Stål som bara klarar två hål låter ju inte så bra. Min erfarenhet är att stålen går lättare (håller längre?) om man inte "trycker på" för mycket och delar upp håltagning i flera "skikt" och inte fräser för djupt eller för fort vid varje moment.

Jag har köpt de flesta av mina stål från Toolbox och har inte kasserat några ännu.

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2018-08-28 10:12

Kalejdokom skrev:Stål som bara klarar två hål låter ju inte så bra. Min erfarenhet är att stålen går lättare (håller längre?) om man inte "trycker på" för mycket och delar upp håltagning i flera "skikt" och inte fräser för djupt eller för fort vid varje moment.

Jag har köpt de flesta av mina stål från Toolbox och har inte kasserat några ännu.



Det var så jag gjorde! Körde väldigt försiktigt. Redan efter 2 hål började de "fnasa" i kanterna.

Henrik

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2020-03-02 23:29

Nu var det längesen jag lade upp något om mina nya toppar. Jobb och andra saker (renovering kök mm) har tagit nästan all tid.
Under de sista månaderna har det äntligen blivit tid över för leksaker! Det hjälpte ju att anmäla sig till DIY träffen i Göteborg om en månad, men tveksamt om jag hinner bli klar. Jobbet tar fortfarande 10-12 timmar per dag....

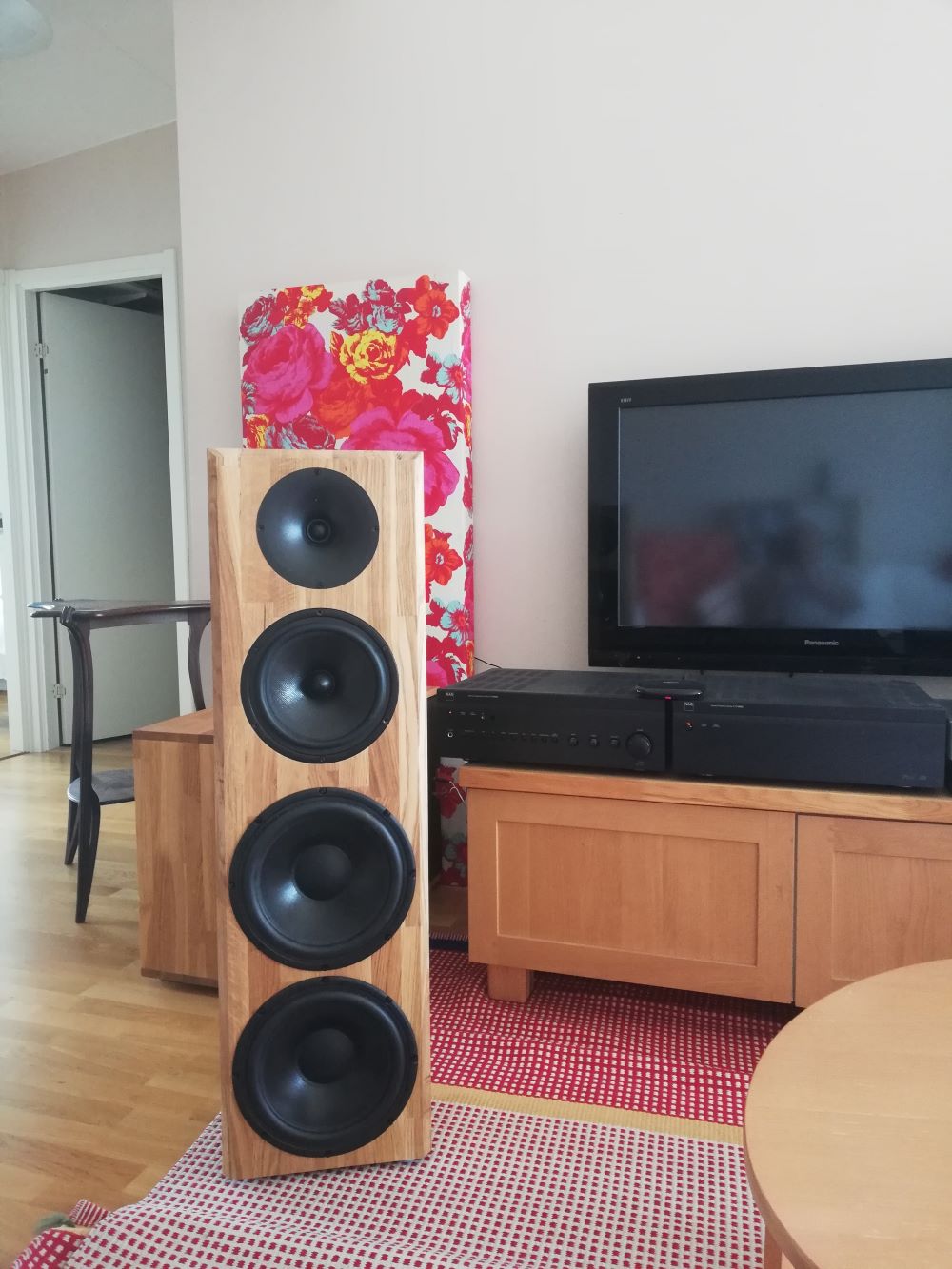

En bild på tänkt resultat,


Som vanligt så har all sågning gjorts med mitt favo verktyg, Japan sågen,



Uttag för mellanbas U-baffel,


Förstärkning av mellanregister och diskat baffel,


Torrmontering för test,
mini_IMG_dipol prov (2).jpg
mini_IMG_dipol prov (2).jpg (49.63 KiB) Visad 1332 gånger


Nu väntar jag bara på tid och bra väder så man kan fräsa förstärkningen, kanterna måste fintrimmas och uttag för elementen måste till, igen.
Bilden visar varför,


Det var alltför idag. Jag hoppas verkligen jag kan vis några fräs-bilder inom kort. Så inte det blir 2 år ytterligare innan nästa inlägg :oops:

Henrik

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 6270
Blev medlem: 2007-10-28

Re: Uppgraderdering av dipoler

Inläggav Kalejdokom » 2020-03-03 09:12

Vi håller tummarna för vädret och tiden! Tyvärr kan jag inte släpa med mina bastarder till Mölnlycke, men hoppas hinna förbi som besökare.

Det finns väl inte längre någon trovärdighet i min ambition om en lyssningsträff hemma :oops: , men hoppet lever. Just nu vänder jag helt om i möbleringen - och har fått ett mycket bättre 2-kanalsljud samtidigt som bion uppgraderas till 4k/UHD med bokhylleintegrerade fronthögtalare med PA-element 8O ...

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2020-03-03 09:52

Jag ska allt påminna dig om en lyssningsträff. Några pikar får du tåla då o då :D

Henrik

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2020-03-14 20:19

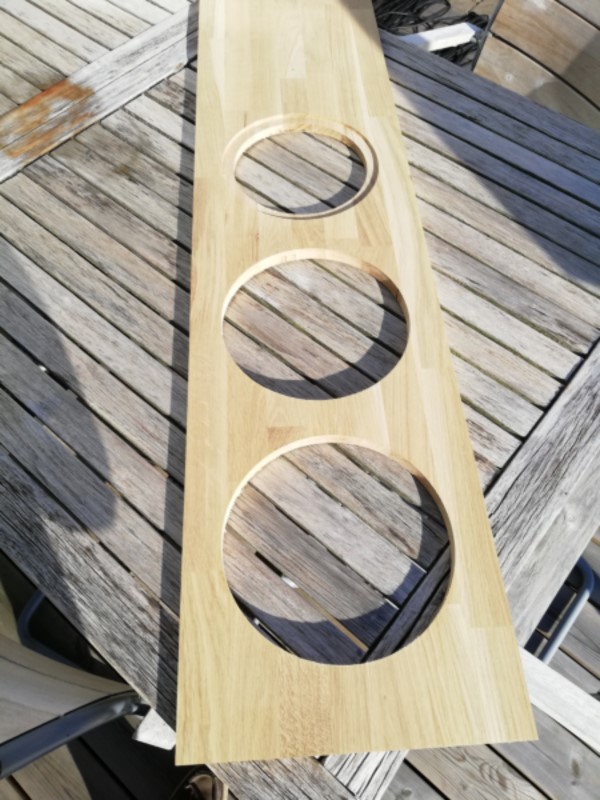

Utnyttjade det fina vädret idag för fräsning. Som sågs på mina tidigare bilder var det en skiva för hålen till mellan och diskant.

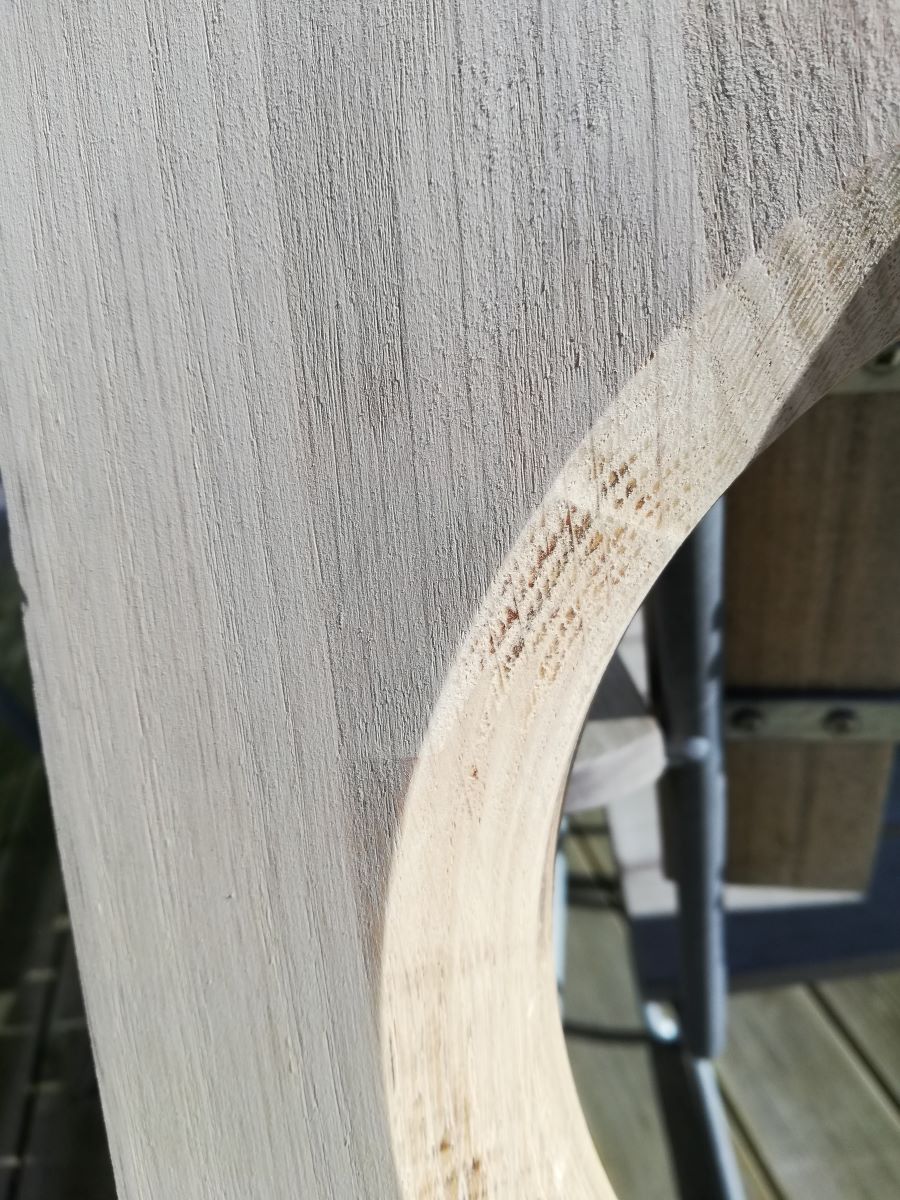

Den är nu borta och mellanregistret har fått en fasning på baksidan,
ELEMENT FAS.jpg
ELEMENT FAS.jpg (211.8 KiB) Visad 1190 gånger

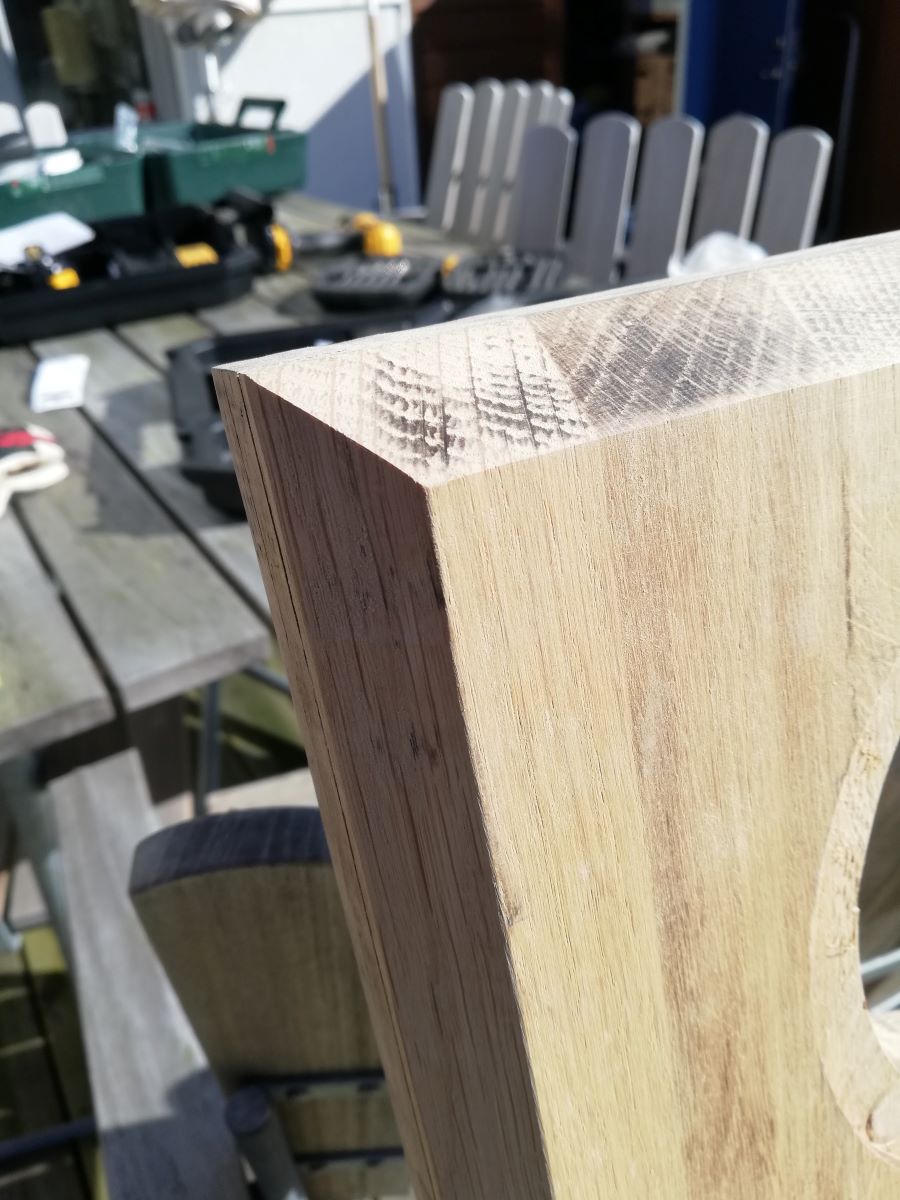

Passade samtidigt på att fasa kanter på "överdelen" där mellan o diskant sitter,
DETALJ FAS.jpg
DETALJ FAS.jpg (133.62 KiB) Visad 1190 gånger


Nu är hoplimning kvar och försöka få ihop ett delningsfilter, tänkte använda miniDsp till delning.

En solbränd Henrik

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2020-05-23 23:35

Äntligen fått tid jobba en del på mitt lång-tids projekt. Jobbar numera från mitt "hemma kontor" och lär så göra fram tills hösten. Så avståndet från jobb till högtalar-verkstad är inte lång, bara en meter :D
Några hop-limnings bilder blir det inte, som jag lovade i mitt förra inlägg, glömde fota det...

Slutmontering är påbörjad,
På väg in.jpg
På väg in.jpg (147.43 KiB) Visad 325 gånger


Basar monterade,
Mellan bas.jpg
Mellan bas.jpg (541.9 KiB) Visad 325 gånger

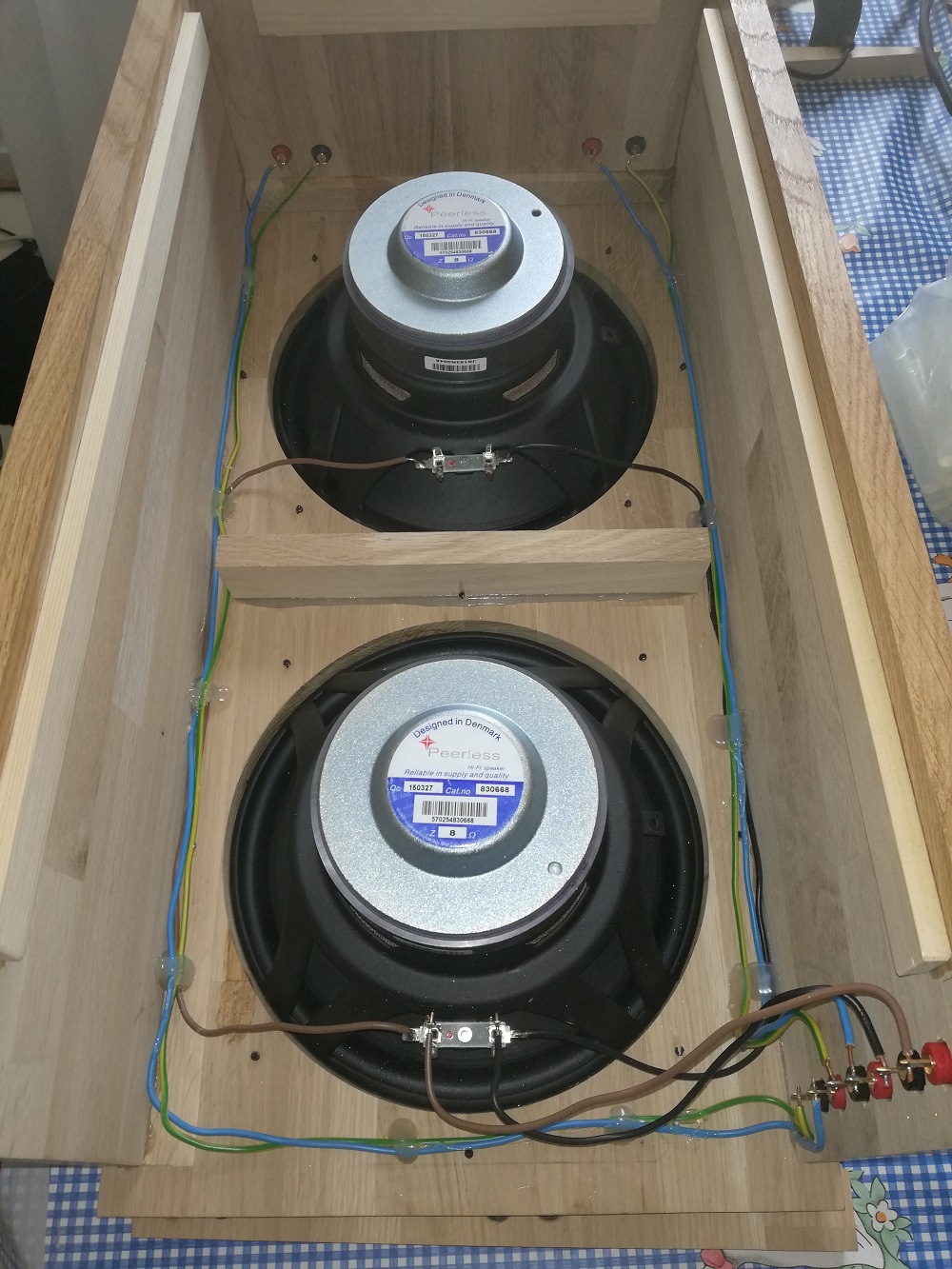

Intern kablaget blir EKK 1,5mm2. Basarna kopplade parallellt,
Intern kablage.jpg
Intern kablage.jpg (406.27 KiB) Visad 325 gånger

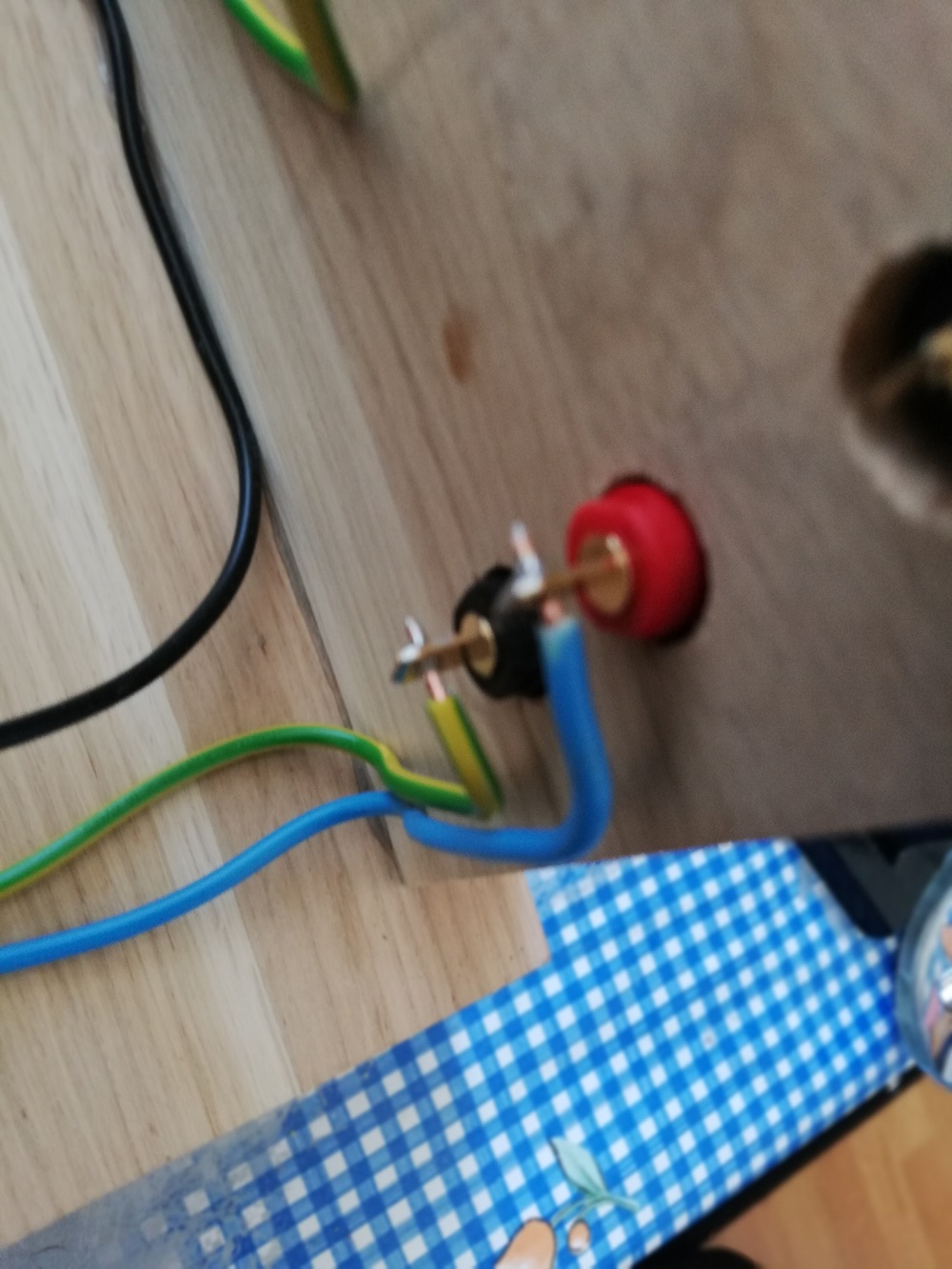

Koppling diskant.jpg
Koppling diskant.jpg (290.28 KiB) Visad 325 gånger

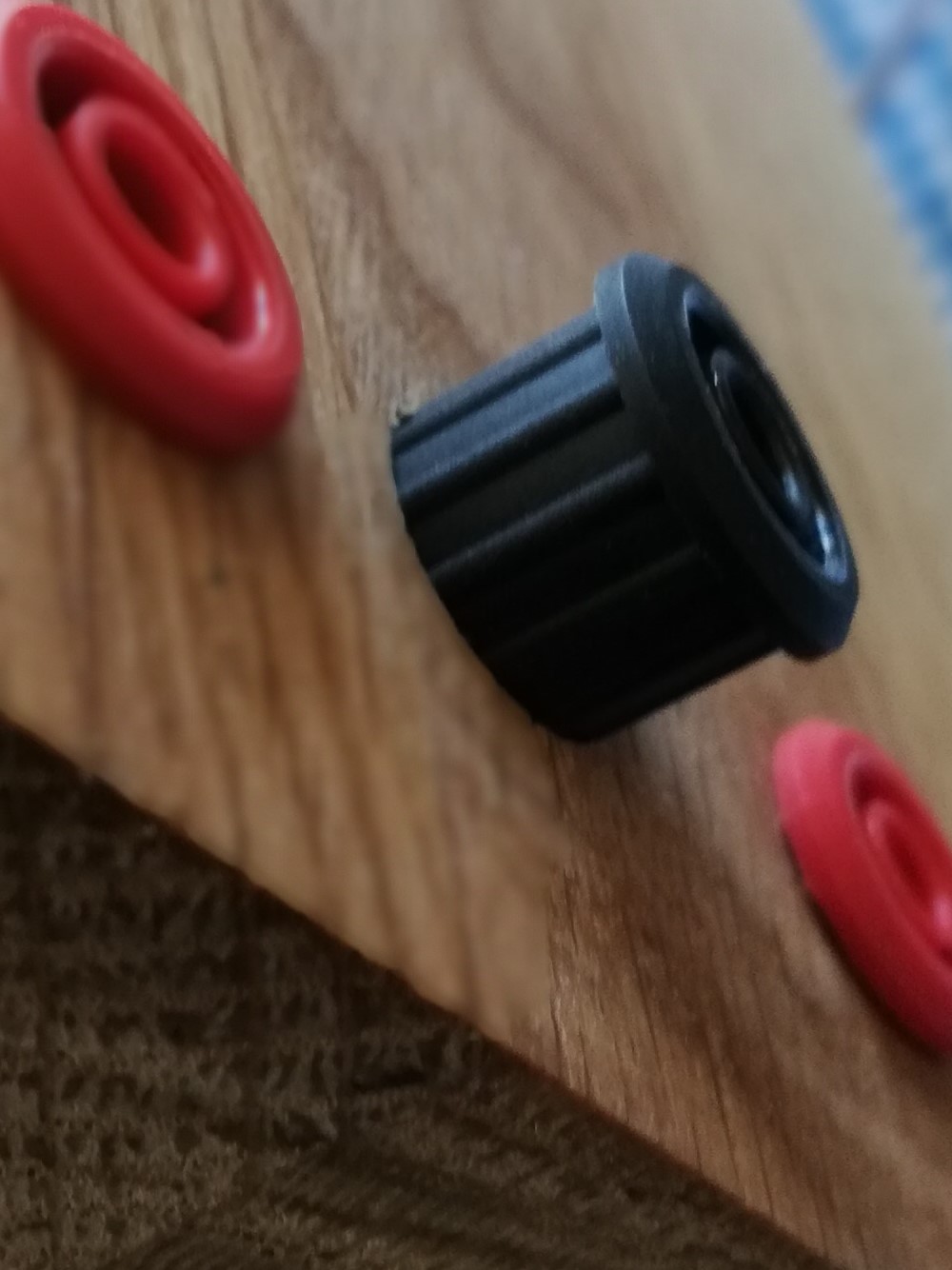

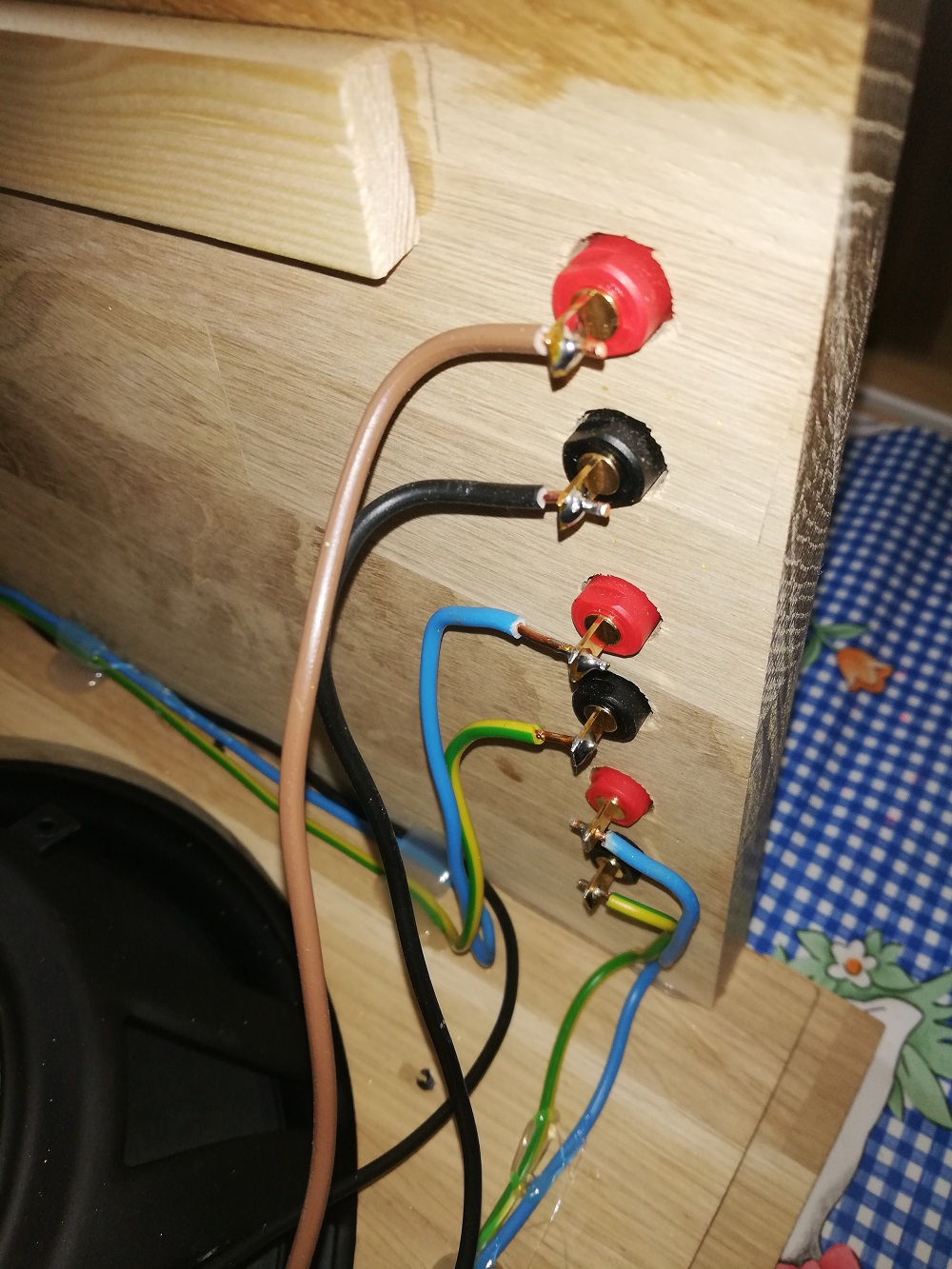

Eftersom jag planerar att ha digitalt delnings filter måste varje kanal ha sin egen koppling,
Intern kablage 2.jpg
Intern kablage 2.jpg (366.02 KiB) Visad 325 gånger


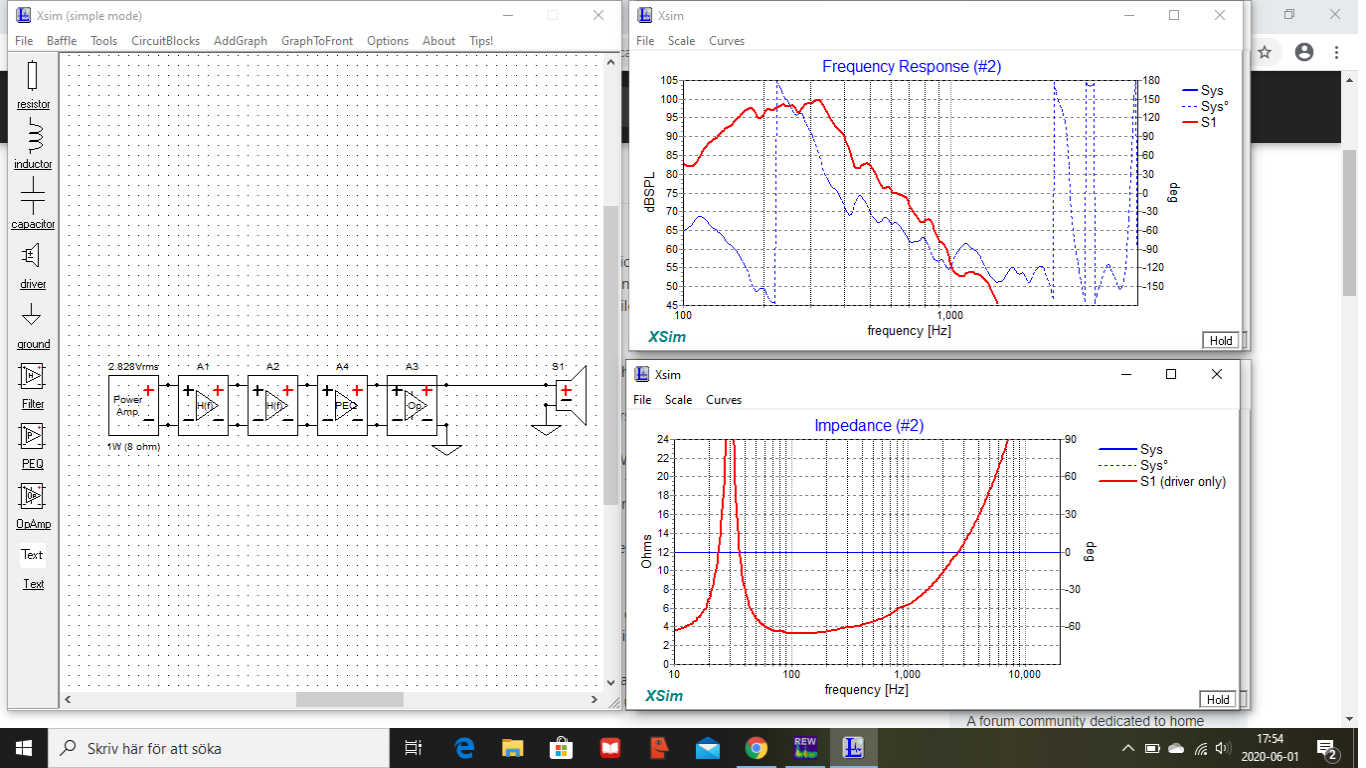

Har dessutom börjat mäta. Börjat med resistans mätning. Men misstänker att min DATS V2 har fått spader, allt som jag mäter har ett lägsta motstånd på ca 1-3 Ohm, trots att elementen är specade till 8 Ohm, eller om jag göt något fel. Lyckas inte lägga in bilder på eländet.

Henrik

Användarvisningsbild
solhaga

Inlägg: 1227
Blev medlem: 2014-04-25

Re: Uppgraderdering av dipoler

Inläggav solhaga » 2020-05-24 08:18

allt som jag mäter har ett lägsta motstånd på ca 1-3 Ohm,

Låter som en kallödning i en prob.
Solhagas anläggning: viewtopic.php?f=16&t=58203&start=180#p1923074
Senast lyssnade jag på detta: http://www.lastfm.se/user/solhaga

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2020-05-24 10:03

Ska kolla över lödningarna. Men även de element som spelar i sina nuvarande positioner mäter konstigt, framför allt de elementen, mid och diskant.
Tack för tipset Solhaga.

Henrik

Användarvisningsbild
paa
Sökaren

Inlägg: 32929
Blev medlem: 2005-01-10

Re: Uppgraderdering av dipoler

Inläggav paa » 2020-05-24 11:38

Om du mäter på kortslutna prover vad blir det? Och hur mäter ett icke anslutet element?
Medlem på forumet för hifi; Faktiskt.se, numera Faktiskt.io sedan jan 10, 2005
Numera pensionär.
Vi har sålt Sonic Design till Winn Scandinavia, vilka driver bl.a Ljudfokus och BRL.

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 6270
Blev medlem: 2007-10-28

Re: Uppgraderdering av dipoler

Inläggav Kalejdokom » 2020-05-24 12:18

Hur som, så är det kul att det rör på sig! Härligt också att se valet av internkablage :) .

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2020-05-24 17:06

paa skrev:Om du mäter på kortslutna prover vad blir det? Och hur mäter ett icke anslutet element?



Tror du hittat felet, anslutna element! Ska prova när jag får tid. Tack paa.

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2020-05-26 20:48

Jaa nu mäter de vettigt. Har man lärt sig något nytt, ha inte elementen kopplade vid resistans mätning.

Henrik

Användarvisningsbild
solhaga

Inlägg: 1227
Blev medlem: 2014-04-25

Re: Uppgraderdering av dipoler

Inläggav solhaga » 2020-05-26 20:54

Vad menar du med inte kopplade/anslutna element?
Hur skall man annars kunna mäta?
Solhagas anläggning: viewtopic.php?f=16&t=58203&start=180#p1923074
Senast lyssnade jag på detta: http://www.lastfm.se/user/solhaga

Användarvisningsbild
nuffe

Inlägg: 1593
Blev medlem: 2010-09-28
Ort: Lerum

Re: Uppgraderdering av dipoler

Inläggav nuffe » 2020-05-27 20:04

Anslutna till, i mitt fall, delningsfilter och avstängd förstärkare. Drar jag ut kontakterna ur delnings filtret funkar det som det ska.

Henrik

Användarvisningsbild
solhaga

Inlägg: 1227
Blev medlem: 2014-04-25

Re: Uppgraderdering av dipoler

Inläggav solhaga » 2020-05-27 20:50

Aha.
