Rummel - 2xSLS10" isobarik - Avslutad.

av **tvett** » 2007-01-30 23:36

På denna sida börjar byggbilderna

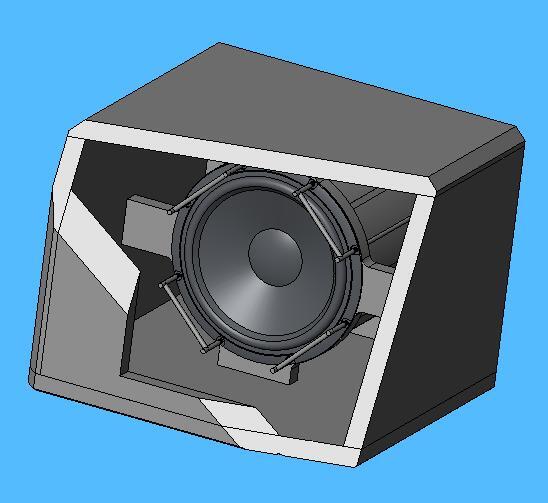

Att montera elementet genom förstärkarhålet var borträknat innan pga tanken på DS 1.2-steget som både har mindre genomföringshål och kräver egen kavitet. Tror jag gör 4 par-muttrar och vrider elementet 22.5 grader.

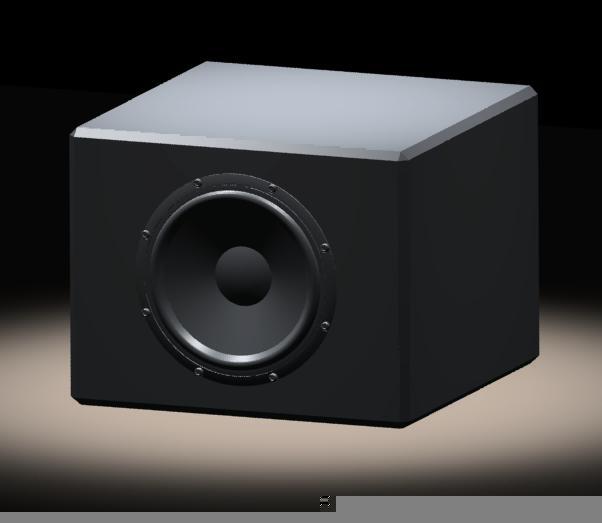

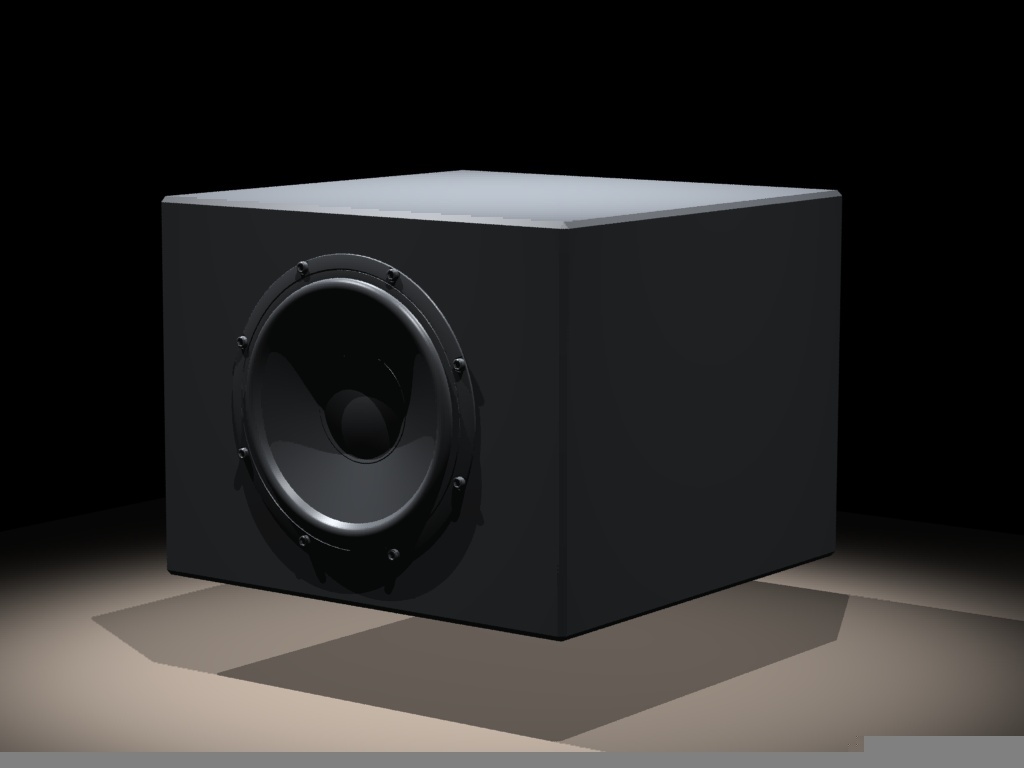

Gör modellerna i solidworks. En snabb rendering av utsidan.


av **tvett** » 2007-01-31 13:58

Ska det varken gå att få tag på tjockare mdf eller vettiga kapbord i Umeå?

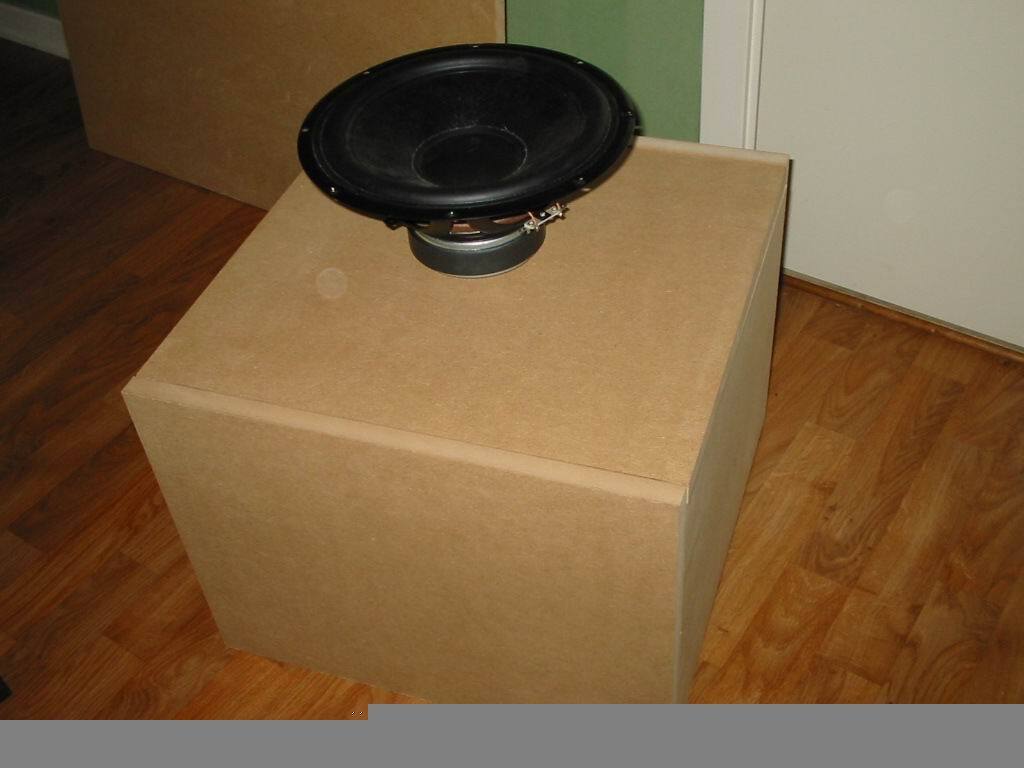

Fick bli 19mm mdf och en del justeringar på bitarna....


av **Nwalmaer** » 2007-01-31 16:12

Ush då, 19 mm MDF håller ju knappt för en piezodiskant.

Vad ska du ha för finish på den sen?

av **tvett** » 2007-02-02 20:59

Nej den gör ju inte det... :lol:

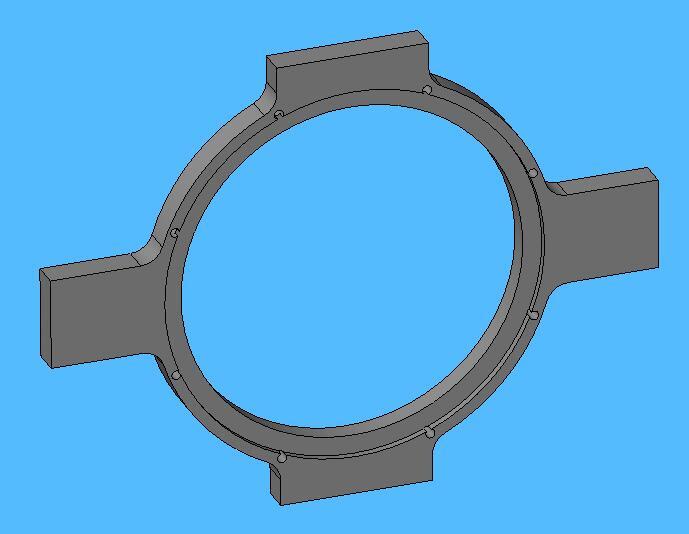

Mitt i lådan sitter denna bit. Frågan är hur stabil den blir som stag.
Jag har inte så stor erfarenhet av tunnare saker i mdf. I fasningen sitter pvc-röret limmat och ger en del styrka. Elementkorgen sitter bultad mot baksidan med gängstång som även håller ihop allting.


Om hyllan blir ok så blir det halvblank penslad lack. Gravitionslackad som det så fint heter. :wink:

Det kommer nog spelas ett tag utan fasningar och färg för att utvärderas hur det egentligen blev...

av **NewToasted** » 2007-02-08 02:03

Har själv en subbas med detta element (Peerless SLS 830668) och ett externt Zachry-D250-steg att driva den med. Har fortfarande inte orkat bita i förfiningar såsom att täta "bakluckan" (ja, blåsljuden är sannerligen mycket irriterande :roll:

) och att skaffa mer ull att fylla den med. Lite stagning hade väl inte skadat heller, då även jag fick hålla till godo med 19mm MDF.

Hur som helst låter den (om man bortser från blåsljuden från bakluckan) enligt mig alldeles utmärkt! Mycket distinkt och kraftfull bas, som inte "släpar efter".

Mitt bygge finns på http://www.minhembio.com/NewToasted/90582/

Lycka till med bygget!

(Jag hoppas jag inte missat något alltför väsentligt nu när jag hoppade från 2:a till 5:e sidan, om jag gjorde det, häng mig

)

av **tvett** » 2007-02-08 03:54

Kul att se!
Det finns en fara med att fixa ytskiktet först och det är att man aldrig kommer tweaka, samtidigt som det finns en fara med att tweaka ett tag. Det blir helt enkelt aldrig färdigt.

Nånstans mellan 2 och 5 skulle du hittat ritningen :lol:

Jag har en rulle "svartbetsat" plastfaner liggande som kanske kommer till användning på fronten.

av **RichardJ** » 2007-02-08 14:01

tvett skrev:Ska det varken gå att få tag på tjockare mdf eller vettiga kapbord i Umeå?
Fick bli 19mm mdf och en del justeringar på bitarna....

Coop har väl 22X1220X2440 på byggavdelningen? Precis vid deras väldigt flashiga duschar.

av **BengtO** » 2007-02-08 14:23

Ang mdf så går det ju alltid att köra dubbla skivor med nåt trevligt lim mellan.. brukar bli stabilt och dött

av **tvett** » 2007-02-08 16:39

RichardJ skrev:Coop har väl 22X1220X2440 på byggavdelningen? Precis vid deras väldigt flashiga duschar.

Oho. Coop upphör aldrig att förvåna. Men har de kapbord? En hel skiva är lite stort att hantera själv, tänk bara att få upp den på rullbandet... :lol:

av **tvett** » 2007-02-09 01:22

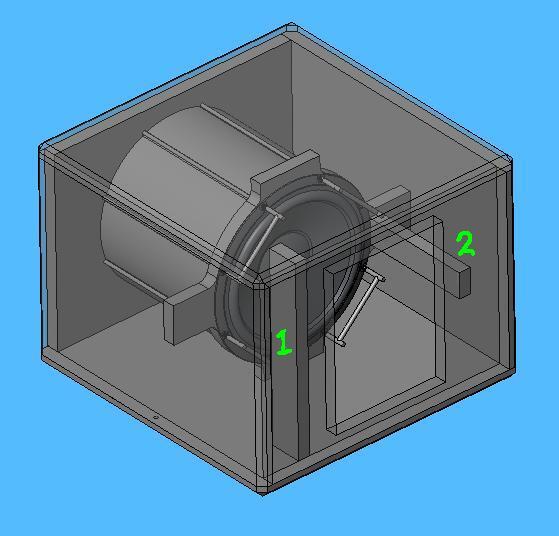

En fråga om stagning. Vilket alternativ tror ni på?

av **Kaffekoppen** » 2007-02-09 10:51

1 och 2

av **tvett** » 2007-02-09 20:24

Har fräst idag, damm överallt i badrummet men draperiet tog det mesta. Det är verkligen irriterande att inte har någonstans att jobba. Dammsugaren sa upp sig en stund med men gick igång igen efter öppning och rengöring.

Brorsan kom in och kläckte iden att snitta röret och överlappa för att få mindre volym i tunneln och få röret att ligga innanför gängstängerna. Tänk om jag hade tänkt på det innan jag fräste faserna....

av **tvett** » 2007-02-10 21:53

Fräste kanterna raka och började montera idag.

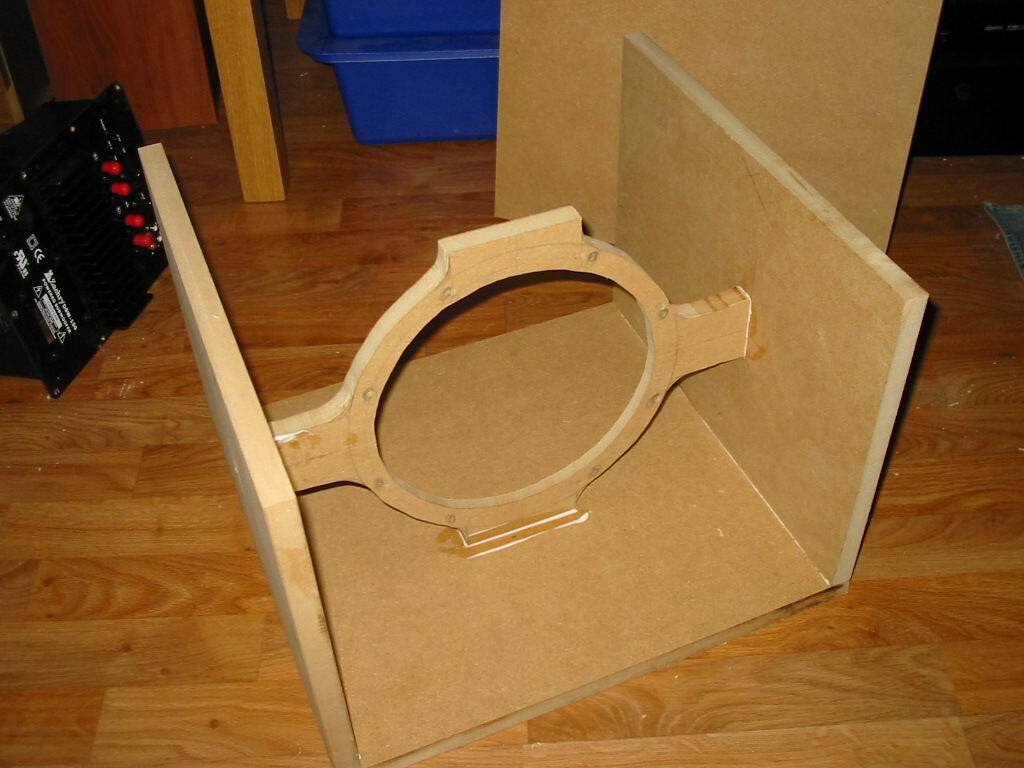

Limma Limma! I brist på knektar stora nog så skruvas lådan ihop.

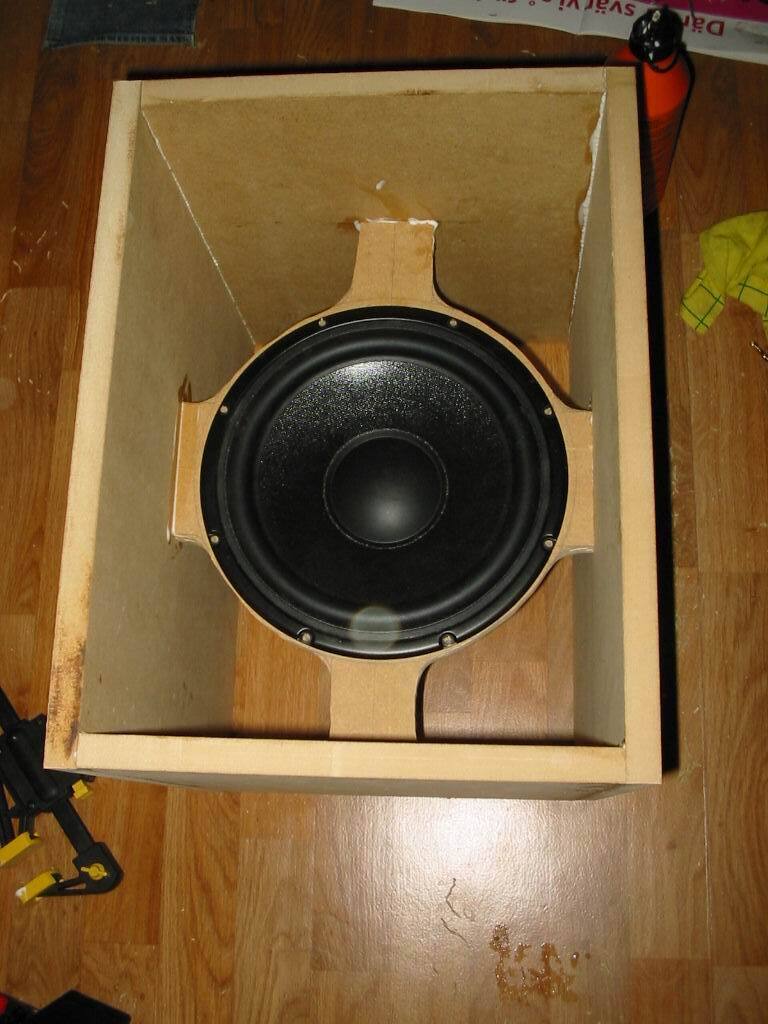

Provmonterar en av två Peerless SLS 10" som ska få rymmas i denna lilla låda. Det ser riktigt konstigt ut... man kan tro det det är nån typ av PA-horn.

av **skrutten** » 2007-02-11 00:03

Är det inte det där som kallas öppen baffel

av **tvett** » 2007-02-11 12:20

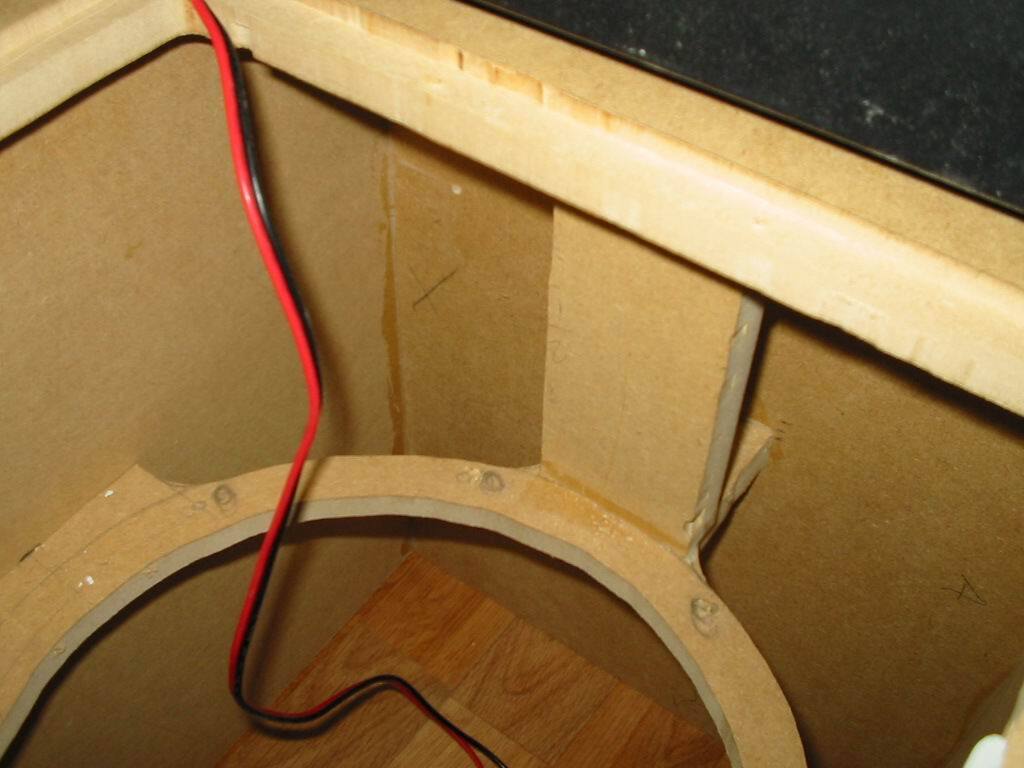

Bakstycket limmat och skruvat. De limfyllda hålen är till...


... stag enligt modell 2. Alla väggar är nu stagade på något sätt.

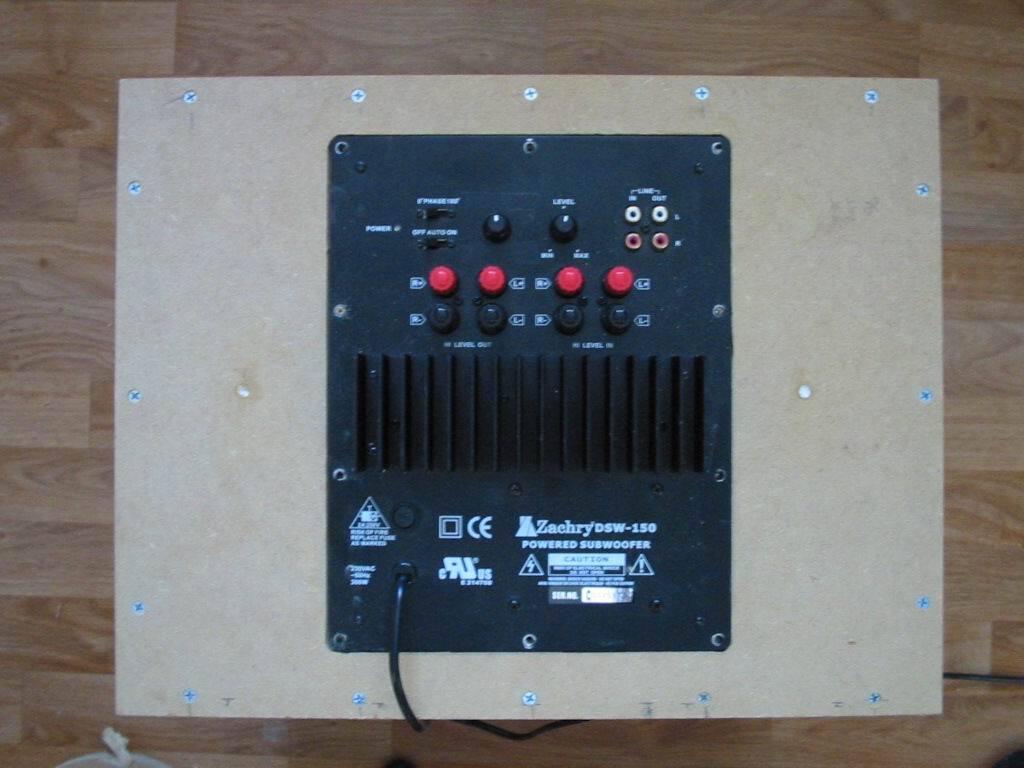

Som ni märker så kommer det inte finnas någon inneslutning till förstärkaren. Detta för att kunna komma åt inre elementet. Förstärkarens egna låda får räcka efter lite modifikation. På måndag ska jag hämta pvc-rör och köpa gängstav, sedan är det inte långt kvar till provspelning. Det enda jag funderar på är hur jag ska limma röret....

av **tvett** » 2007-02-11 15:00

Klicka för bättre bilder.


Kanterna får nog bli 5x45°

Ja det här verkar ju ordinärt :roll:

Har skruvat fast baffeln, ett element samt förstärkaren och spelar lite Yello.
Låter sådär, är ju helt utan dämpning än så länge och baffeln fladdrar lite.
Med vanlig musik låter det helt ok. Längtar till de första riktiga spelningarna.

av **tvett** » 2007-02-12 01:19

I väntan på Godot.

av **Kaffekoppen** » 2007-02-12 09:16

Fasningen är ett smart drag om du inte vill ha trasiga högtalare vid första emotstötningen

av **tvett** » 2007-02-12 18:49

Runda kanter är väl starkast men det är lite småfult....
Kul att nån följer bygget Kaffekoppen & skrutten :lol:

Men titta här! En gammal klassiker.


Tack till gubbarna på YIT! Solen sken ute på Umedalen idag.

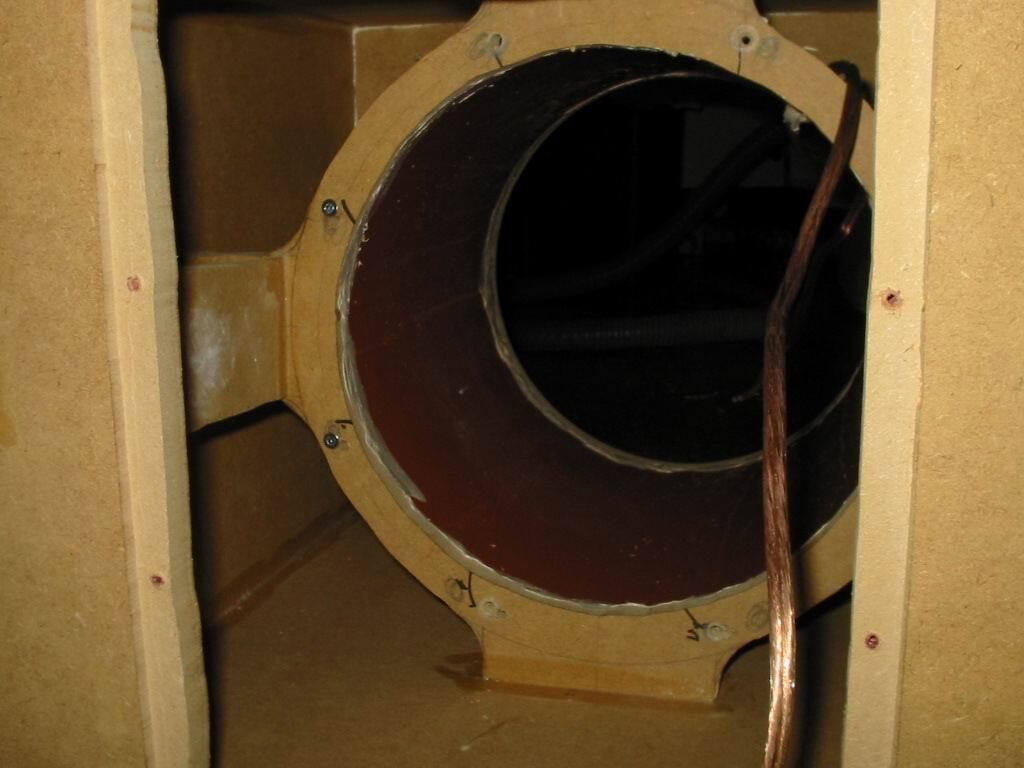

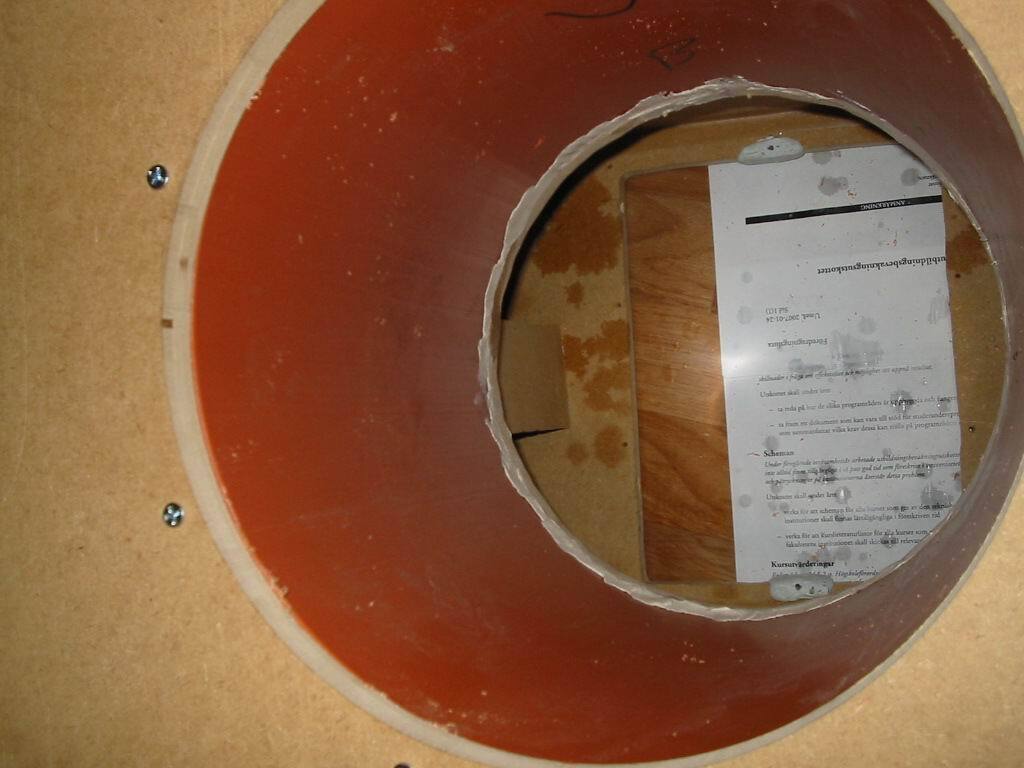

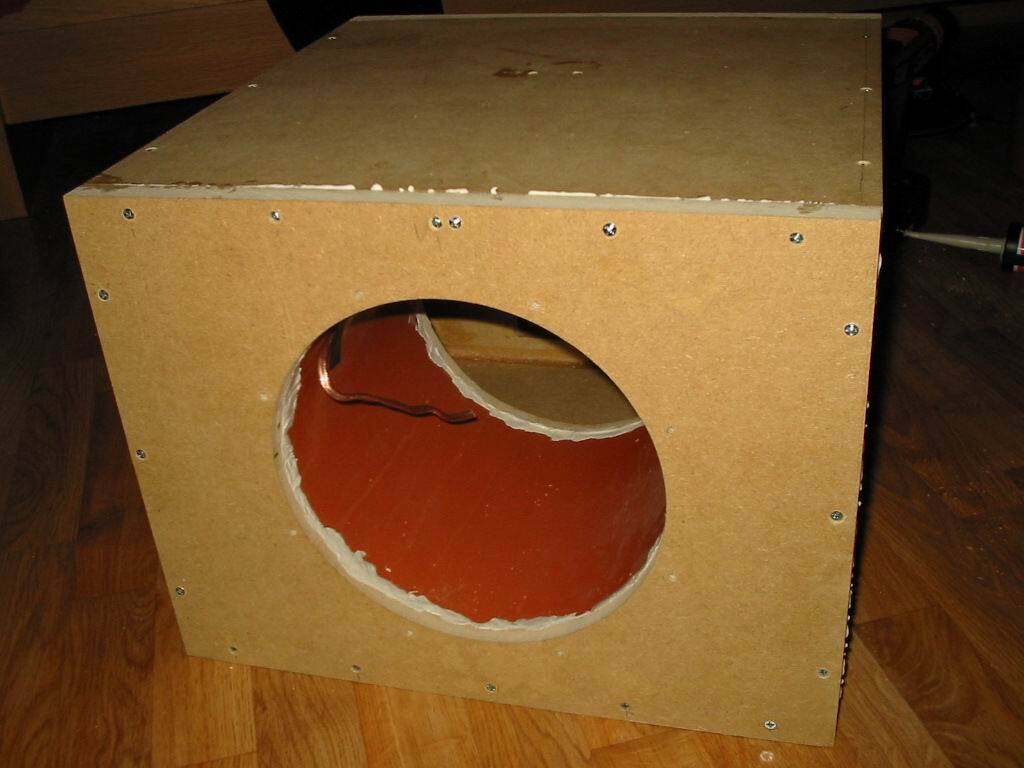

PL400 på plats och baffeln påskruvad för press. Det mörka på bakstycket är såpavatten, men kanske också svett efter tillsågning och filning av röret. :oops:

Här är anledningen... andra hållet och en något sliten tvett.
Taklampan i bakgrunden och rörets sidor ger rätt mycket blixt :idea:

av **Rookie** » 2007-02-12 19:11

Rookie följer också bygget med stort intresse!

av **Richard** » 2007-02-12 20:58

Stöcksjö snickeri i Umeå är mycket duktiga på att såga ut lådor av 22 mm MDF. Deras ägare är dessutom intresserad av högtalarbyggen.

Bra priser har dom också.

Jag har fått sågat ut mina tre sista subbyggen där.

av **tvett** » 2007-02-12 21:28

Kul att höra Rookie. Tack Richard, det ska jag komma ihåg, verkar ju smidigt!

Det börjar närma sig slutet av stöket här hemma, men det blir ju lika stökigt igen om man ska ha finish på lådan. En verkstad är välkommet!

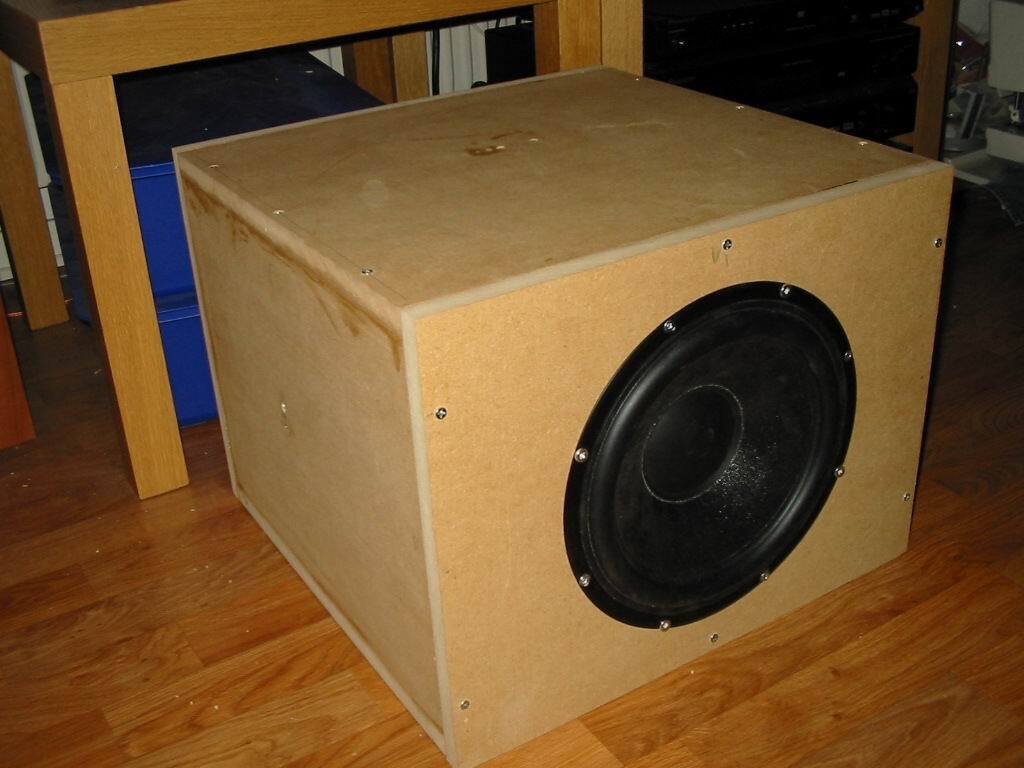

Det här ser ju faktiskt ut som på ritningarna, otroligt.
Lådan känns riktigt stum faktiskt.se


Finish ja.... hmmm :roll:

Det fanns en kant på båda bafflarna, pga korrigering av sido,bitarna som fick vara nedåt under limningen. Så lådan ska vändas sen och kabelgenomföringen hamnar rätt.

av **X-ray** » 2007-02-12 22:21

Jag följer också med i svängarna. Kul konstaterande att det nog behövs en verkstad. Kan riktigt se hur det dammar hemma hos dig. Intressant bygge då jag som nästa projekt också vill ha något diskret med bra drag för hemmabion.

/ Thord

av **tvett** » 2007-02-12 22:48

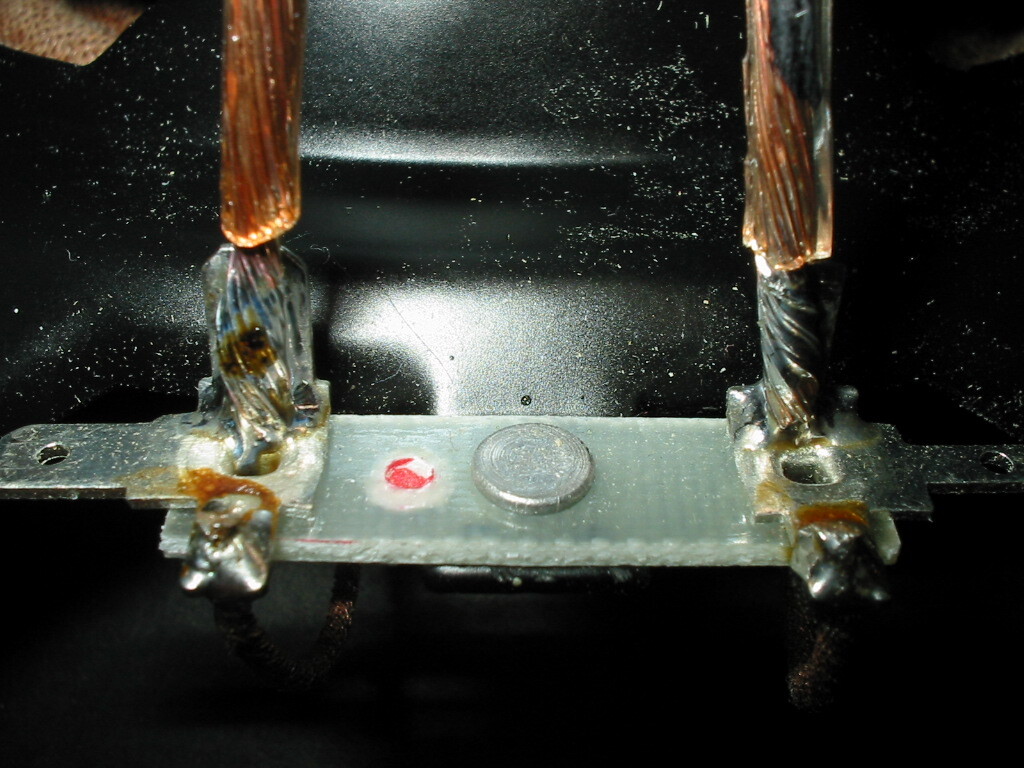

Kan passa på att löda lite i väntan på att sättlimmet ska torka.

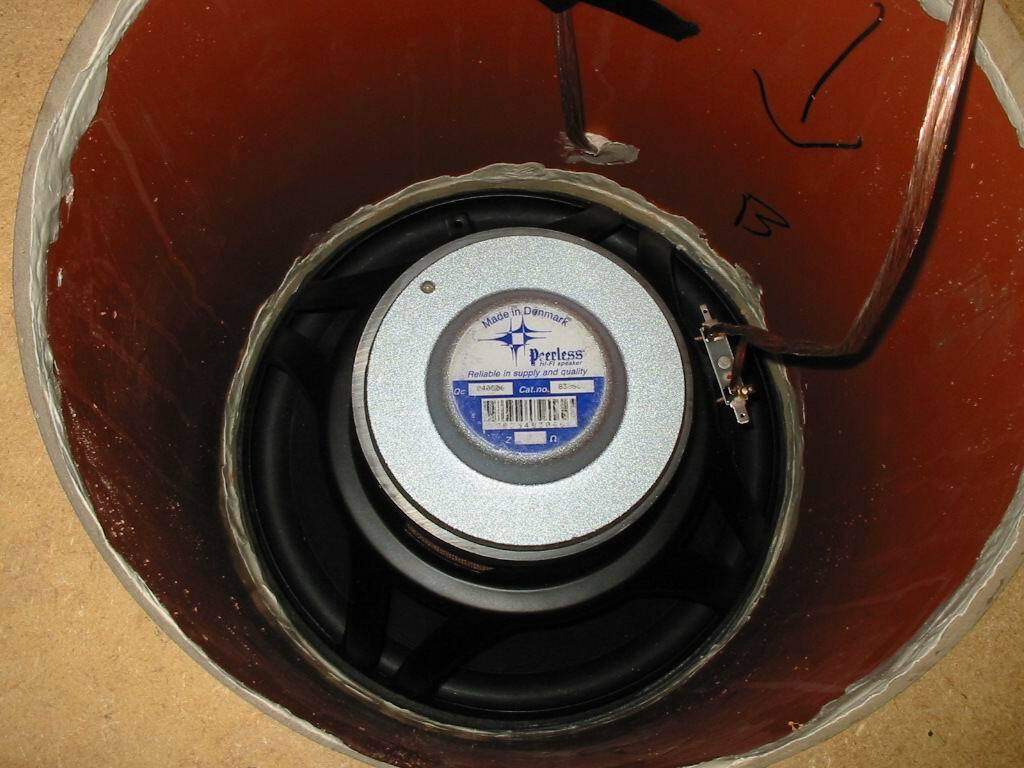

Ett Peerless SLS-263-830668 på plats, hålls med nån skruv tills gängstängerna kommer på plats.

av **tvett** » 2007-02-13 01:51

Vid midnatt spelade den i isobarik-konfiguration. Imorgon blir det hårdare prov.
Vi får se om det är nåt jag kan rekommendera åt dig X-ray. Projektet hade rätt så tydliga ramar och begränsningar utifrån det. Tex....

skrutten skrev:Jag skulle nog valt att lägga elementen motvarandra och ner mot golvet monterade under lådan. Och normalt så tycker jag att isobarik är slöseri med element, utom just i detta fall

Kaffekoppen skrev:Jag hade gjort som skrutten föreslår eftersom det både är enklare konstruktionsmässigt och dessutom skyddar elementen, i alla fall utom det här - förutsättningarna med låg bygghöjd var givna

Ett stort tack till skrutten som möjliggjorde detta slöseri med element!

Och tack alla ni som kommit med kunnande, nya infallsvinklar och idéer.

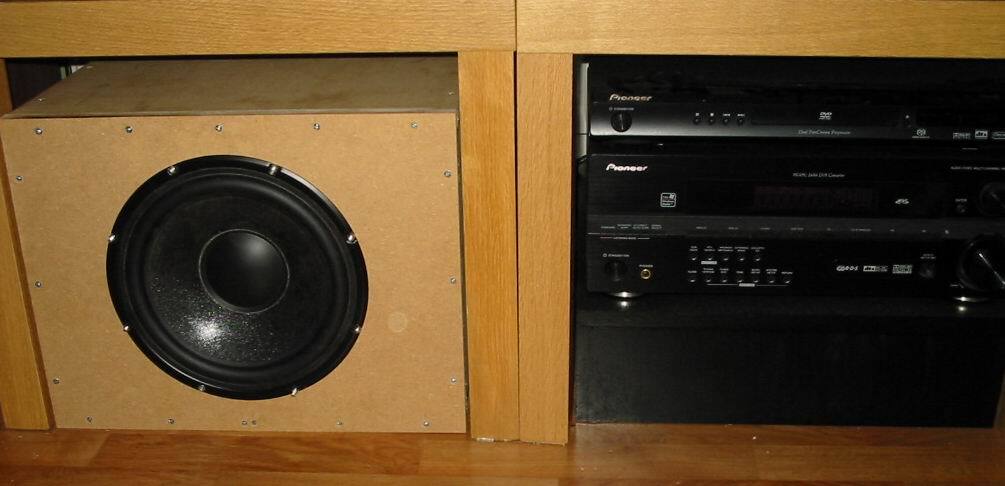

Subben Rummel till vänster och hyllan Skottkärra till höger, de är visst släkt.
Vi får se när de blir lika svarta.....

av **X-ray** » 2007-02-13 08:14

Väntar på en liten utvärdering då du spelat in/testat ordentligt.

Budget eller inte budget, jag tycker alltid att det är helt ok att få fram "snikvarianter" som presterar efter önskemål.
Det är inte eller kanske aldrig så att bara för att något är max-dyrt så är det per automatik bäst. Om man ska utgå ifrån det aktuella behovet.

/ Thord

av **tvett** » 2007-02-13 22:37

Efter att ha kollat i din byggtråd igen så insåg jag att vi har olika begrepp vad gäller "snik" :lol:

4*4*3 = 48l brutto
ca 2l förstärkare = 46l
ca 13l rör och stag= 33l netto

Nu när den är byggd så kanske man ska räkna lite? Har postat detta tidigare. Isobarik ger alltså en "låda" på 66l för ett element. I runda slängar. Hur ska jag tänka vad gäller dämpull? Förutom det klassiska "glasfiber finns i bygghandel eller på vinden"...

Känslighet 88,6 dB
Frekvensomfång 20-1700 Hz.
Frekv. 80-1300 Hz.
Qts 0,52.
Vas. 87,8
Fs 27,8 Hz.

av **Dplz** » 2007-02-13 23:14

Richard skrev:Stöcksjö snickeri i Umeå är mycket duktiga på att såga ut lådor av 22 mm MDF. Deras ägare är dessutom intresserad av högtalarbyggen. Bra priser har dom också. Jag har fått sågat ut mina tre sista subbyggen där.

Har funderar över om det finns något sådant snickeri här i Umeå. Vet du om dom även kan fixa håltagning för högtalarelement?

av **Dplz** » 2007-02-13 23:17

tvett: Intressant bygge! Ser fram emot att få höra om dina lyssningsintryck.

av **X-ray** » 2007-02-14 08:56

tvett skrev:Efter att ha kollat i din byggtråd igen så insåg jag att vi har olika begrepp vad gäller "snik"

He he he

ps : det kommer mera.

/ Thord
