Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2018-10-07 11:33

Hej!

Påbörjar min tråd med mätningar av ljud från kabinett. Jag har dock precis fått min nya mikrofon, stativ samt mikrofonförstärkare och börjar med att visa en första jämförelse mellan OM1 mikrofonen från Line audio och min kära gamla mygga TCM110 från AV-leader/AV-JEFE. Röd = OM1, blå =TCM110.


Det är några skillnader i denna mätning som delvis nog är beroende på mätuppställningen, men ffa skiljer det sig lite som jag misstänkt tidigare >6-7 kHz. TCM110 uppvisar en topp vid 10 kHz och faller sedan lite i jämförelse med OM1. Jag kan inte riktigt förklara skillnaden vid 1.2 kHz, men kanske det är mätmässigt/setup.

Detta blir en liten cliffhanger tills jag tar fram min NG8 och börja mäta på den. Sedan kommer mätningar på kabinett...
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
paa
Sökaren

Inlägg: 35974
Blev medlem: 2005-01-10

Re: Mätningar högtalare och ljud från kabinett

Inläggav paa » 2018-10-07 12:45

Vad har du mätt på i första mätningen?
Och sedan, hur isolerar du utstrålningen från elementet från kabinettet? Har du monterat kabinettet mot en annan låda, med bättre dämpning av väggarna? Eller grävt ner framsidan av kabinettet i marken?
Medlem på forumet för hifi; Faktiskt.se, numera Faktiskt.io sedan jan 10, 2005
Numera pensionär.
Vi har sålt Sonic Design till Winn Scandinavia, vilka driver bl.a Ljudfokus och BRL.

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2018-10-07 12:55

paa skrev:Vad har du mätt på i första mätningen?
Och sedan, hur isolerar du utstrålningen från elementet från kabinettet? Har du monterat kabinettet mot en annan låda, med bättre dämpning av väggarna? Eller grävt ner framsidan av kabinettet i marken?


Sorry, den första mätningen ovan är bara högtalaren för att öva in mig. Alltså 1 meter ifrån med fönster, inomhus. Tanken är att jämföra två kabinett, den ena ligger i källaren som jag ska ta upp och mäta på senare. Kommer mäta på högtalare traditionellt, distorsion och sedan närfältsmätningar mot kabinettet.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Tangband
Semesterfirare

Inlägg: 8841
Blev medlem: 2017-11-28

Re: Mätningar högtalare och ljud från kabinett

Inläggav Tangband » 2018-10-07 13:08

Dethär blir väldigt intressant :)
Om ni sett measuring loudspeakers - John Atkinson tråden så tar han upp det med ett exempel med pianomusik som skorrar rent förfärligt vid vissa frekvenser i kabinettet- klart hörbart.
https://youtu.be/j77VKw9Kx6U

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2018-10-07 22:45

Jag lyckades inte så väl i kväll med mätningarna, men har mätt mina gamla NG8 samt mina nya TA-S med mikrofon på kabinettets sida, närfältsmätning. De vibrationer som uppstår i kabinettet ligger runt 500-600 Hz. Distorsionen är mätt sådant ungefär lika men andratonen ligger högre hos NG8 runt 500 Hz. Här mäts alltså både ljudet från själva elementet + den utstrålning som ev då kommer från själva kabinettet. Distorsionen nedan grafer är i % av fundamentalen.

NG8:

TA-S:

Tänkte återkomma med lite inspelad musik så småningom.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Tangband
Semesterfirare

Inlägg: 8841
Blev medlem: 2017-11-28

Re: Mätningar högtalare och ljud från kabinett

Inläggav Tangband » 2018-10-08 10:27

Intressanta mätningar. :) Om jag fattat det rätt så är disten från själva kabinettet i ng 8 ungefär 0.426% med en testton som ligger kring 67,6 db ?

Några oklara saker :
Är ng8 utan dämplimmade väggar ? Har TA-s dämplimmade väggar ? Har högtalarna samma geometri och element ?

Vad händer med väggdisten om du höjer volymen (fundamentalen ) så att det motsvarar 90 db ?

(Motsvarar normalt pianospel om man inte tar i för mycket.)

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2018-10-08 10:44

Jag återkommer med lite mer som inte är mätmimgar utan svep samt musik-filer. Huvudpoämgen är att visa på hörbarhet. Det är dämplimmade väggar i TA inte i NG8. Element är olika fem-tums element fr Peerless. Jag har dock haft nya element i både dämplimmade och vanliga kabinettt och det är kabinettet som ljuder illa under vissa betingelser.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2018-10-08 11:51

Jag är lite fundersam över responsen med OM1 mikrofonen. Den lilla TCM110-myggan är rak upp till 6-7 kHz och responsen mellan de två har skillnader som jag inte ännu kan förklara ffa i 1-5 kHz regionen. Jag funderar att betälla ytterligare en mätmikrofon med kalibreringskurva för att försöka förstå varför jag får skillnader. Den mikrofonförstärkare jag har Project ART USB har jag sett loopback på och det jag sett är att den faller ner vid ca 19 kHz men i övrigt är spikrak. Även min M-audio Transit är spikrak och faller högst 0.5 dB vid 20 kHz.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

RogerJoensson

Inlägg: 5287
Blev medlem: 2006-10-22

Re: Mätningar högtalare och ljud från kabinett

Inläggav RogerJoensson » 2018-10-08 12:26

Thomas_A skrev:Jag är lite fundersam över responsen med OM1 mikrofonen.

Jag kan kontrollmäta den åt dig om du skickar den till mig. Du får själv betala frakten.
Jag använder 2st Earthworks M30 som referens.

Om man ska jämföra mikars frekvensgång måste de monteras i exakt samma position i förhållande till ljudkällan. Helst med mm-precision.

Värt att tänka på är att OM1 är kort och att reflexer från hållare, stativ och annat ev påverkar mer än från en lång mik. Jag använder stativ med bom när jag mäter t ex högtalare och skjuter fram miken så att hållaren mer griper om kontakten. Bomm-en är i linje med miken och sladden upphängd på boom-en (hänger inte ner direkt bakom miken).
Så minimerar man reflexerna från stativet, hållaren och sladden.

/
(Kanske skulle jag skrivit bom istället för boom, men det ser konstigt ut det med. Enl Google så är boom vanligare.)
-På självvald "semester".

Användarvisningsbild
Cortado
Redaktör

Inlägg: 2242
Blev medlem: 2012-01-08

Re: Mätningar högtalare och ljud från kabinett

Inläggav Cortado » 2018-10-08 12:58

Jag har byggt en såndär mikpinne som jag kallar det, av VP-rör. Då har jag limmat fast en XLR-hona i ena händen (utan den sista delen av kontakten, gäng-delen går in i VP-röret) och sladden går sedan inuti röret, ut i andra ändan till ljudkortet. VP-röret är sådär 120cm typ och diametern är samma som micken.. typ.. så det blir väldigt redan mätningar med den. Speciellt om man mäter 1,5-2m ovanför marken, utomhus då det är vindstilla.

Går säkert att göra snyggare men det funkar! :)

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2018-10-08 15:13

Ok jag kollar nog först själv för att förstå. Sonen sysslar med musik och gör inspelningar så OM1an kommer användas mest av honom. Mätningar av högtalare och rum är ett relativt kortvarigt projekt. Har prövat lite olika positioner av miken men det ger inte så stora skillnader.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

jansch

Inlägg: 4047
Blev medlem: 2009-05-01

Re: Mätningar högtalare och ljud från kabinett

Inläggav jansch » 2018-10-08 20:17

RogerJoensson skrev:
Thomas_A skrev:Jag är lite fundersam över responsen med OM1 mikrofonen.

Jag kan kontrollmäta den åt dig om du skickar den till mig. Du får själv betala frakten.
Jag använder 2st Earthworks M30 som referens.

Om man ska jämföra mikars frekvensgång måste de monteras i exakt samma position i förhållande till ljudkällan. Helst med mm-precision.

Värt att tänka på är att OM1 är kort och att reflexer från hållare, stativ och annat ev påverkar mer än från en lång mik. Jag använder stativ med bom när jag mäter t ex högtalare och skjuter fram miken så att hållaren mer griper om kontakten. Bomm-en är i linje med miken och sladden upphängd på boom-en (hänger inte ner direkt bakom miken).
Så minimerar man reflexerna från stativet, hållaren och sladden.

/
(Kanske skulle jag skrivit bom istället för boom, men det ser konstigt ut det med. Enl Google så är boom vanligare.)


Mycket bra råd!
Bomen ska vara över en meter och kroppen (du själv alltså) då minst 1,5 meter med utsträckt arm (om du t.ex gör LTAS mätning). Annars är det givetvis bäst att öka avståndet så mycket det går.
Det måste vara mm precision i alla 3 axlar. 1 cm och allt över sådär 5kHz är värdelöst. Vid hårt gate:at direktljud kan kanske 1cm vara acceptabelt om mätavståndet är 1m eller mer.

Användarvisningsbild
goat76

Inlägg: 7130
Blev medlem: 2012-08-25

Re: Mätningar högtalare och ljud från kabinett

Inläggav goat76 » 2018-10-08 20:34

jansch skrev:
RogerJoensson skrev:
Thomas_A skrev:Jag är lite fundersam över responsen med OM1 mikrofonen.

Jag kan kontrollmäta den åt dig om du skickar den till mig. Du får själv betala frakten.
Jag använder 2st Earthworks M30 som referens.

Om man ska jämföra mikars frekvensgång måste de monteras i exakt samma position i förhållande till ljudkällan. Helst med mm-precision.

Värt att tänka på är att OM1 är kort och att reflexer från hållare, stativ och annat ev påverkar mer än från en lång mik. Jag använder stativ med bom när jag mäter t ex högtalare och skjuter fram miken så att hållaren mer griper om kontakten. Bomm-en är i linje med miken och sladden upphängd på boom-en (hänger inte ner direkt bakom miken).
Så minimerar man reflexerna från stativet, hållaren och sladden.

/
(Kanske skulle jag skrivit bom istället för boom, men det ser konstigt ut det med. Enl Google så är boom vanligare.)


Mycket bra råd!
Bomen ska vara över en meter och kroppen (du själv alltså) då minst 1,5 meter med utsträckt arm (om du t.ex gör LTAS mätning). Annars är det givetvis bäst att öka avståndet så mycket det går.
Det måste vara mm precision i alla 3 axlar. 1 cm och allt över sådär 5kHz är värdelöst. Vid hårt gate:at direktljud kan kanske 1cm vara acceptabelt om mätavståndet är 1m eller mer.


Visst missförstår jag dig nu jansch, menar du att du håller i bomen med dina egna händer, använder du inte ett stativ?

jansch

Inlägg: 4047
Blev medlem: 2009-05-01

Re: Mätningar högtalare och ljud från kabinett

Inläggav jansch » 2018-10-08 21:43

goat76 skrev:
Visst missförstår jag dig nu jansch, menar du att du håller i bomen med dina egna händer, använder du inte ett stativ?


Jag skriver lite otydligt, tack för att du undrar.

- Ska man ha någon som helst chans att JÄMFÖRA mick:ar med hjälp av en HiFi högtalare som ljudkälla gäller mm precision i 3 axlar. Det blir jättesvårt med ett traditionellt mickstativ med bom är lite flexibelt och olika vikt på mickarna gör att man helst borde ha ett laserkors för att definiera punkten. Dessutom är det membranets centerpunkt som ska definieras, inte gallerfront. "Förr i världen" använde man spända björntrådar* för att definiera punkt i frifältsrum vid uppmätning av mikrofoner**. Detta trots att ljudkällan var en 7 tummare och en diskant placerad med GEMENSAM centrumaxel***. Vid distmätningar var det ännu mer kritiskt att hitta rätt "on axis" på 2 ljudkällor pekandes mot en "sweetspot".(Man kunde hålla på en hel dag och referensmäta utan att få till det).
Så första svaret på din fråga blir: vid direktljudsmätning gäller det att "gjuta fast" (nästan) mickarna i exakt samma läge och vara själv långt från micken.

- Jämföra mickar med LTAS metod är säkrare ( om man inte har frifältsrum och speciell ljudkälla men då måste man ju RÖRA micken inom en tänkt kub och alltså måste man stå där och "veva runt". Då blir dock resultatet inte bra om kroppen är sådär 50-75 cm från mikrofon kapseln - alltså förläng med bom eller liknande.
Andra svaret på samma fråga blir då: Antingen måste man hålla i bom:en eller tillverkan nån maskin som flyttar micken efter ett definierat mönster.

*Det räcker alltså inte att t.ex. ha mikrofon som hänger i mikrofonkabel och ljudkällan "på rygg" som man ibland kan se på internet . Gungar micken några mm blir det inte bra.

** *I en HiFi högtalare sitter ju normalt inte högtalarelementen i gemensam centrumaxel och det gör att mätpunkten blir oerhört kritisk. Alltså sweetspot är förhoppningsvis åtminstone en kub på 1mm3.

** Man provmätte med en mätmikrofon i samma punkt för att VERIFIERA mätriggen. Man mätte sedan inte upp frekvensgången på mätobjektet på det sättet, men det är en annan "story"

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2018-10-08 22:16

Alltså det är inte så svårt att se ganska lika respons från samma mikrofon mätt vid två olika tillfällen. Nedan visar TCM110 med garanterad centimeterskillnader i position vid två olika mättillfällen. Det är ändå ganska uppenbart att mätningarna har samma upp och nedgångar i frekvensgången.

Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2018-10-08 22:25

Och mätning med OM1 vid två tillfällen, en med puls och en med svep. Ganska lika mellan mätningarna också.

Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2018-10-08 23:10

Hann tyvärr inte med några inspelningar från kabinettresonanser ikväll och det dröjer nog tills nästa vecka pga av andra åtaganden.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Tangband
Semesterfirare

Inlägg: 8841
Blev medlem: 2017-11-28

Re: Mätningar högtalare och ljud från kabinett

Inläggav Tangband » 2018-10-09 07:22

Det ser jag fram emot :)

RogerJoensson

Inlägg: 5287
Blev medlem: 2006-10-22

Re: Mätningar högtalare och ljud från kabinett

Inläggav RogerJoensson » 2018-10-09 09:48

Är detta gate:ade/fönstrade mätningar (så att vägg, takreflexerna och annat oönskat i mikrofonens närhet inte påverkar mätresultaten)?
Hur är det med temperaturen i rummet?
-På självvald "semester".

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2018-10-09 10:34

Hej. Det är gatade mätningar Blackmnan ca 4 ms. Golv finns med delvis men golvet är dämpat med material. Jag misstänker att det finns ett brus hos TCM110 som kan leda till lite utsmetning. Men har inte undersökt det. Uppställnngen skiljer sig myggan är inte använd med stativ och bom utan med en tumstock som står på golv med ”kanten” på ca 1-2 mm riktad mot högtalaren. Myggan fäst med lite häftmassa vid 90 cm. Så uppställningen kan också bidra tlll skillnader. Temp 22 grader.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-04 22:33

Sent omsider, här kommer ändå lite accelerometermätningar.

https://www.audiosciencereview.com/foru ... ter.36254/
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
I-or
Herr Ekvalisator

Inlägg: 7869
Blev medlem: 2020-08-30

Re: Mätningar högtalare och ljud från kabinett

Inläggav I-or » 2022-08-05 13:50

Det är inte särskilt märkligt att den dämpade lådan ger både lägre strukturljudavstålning överlag och dessutom lägre "låddistorsion". Med s.k. constrained layer-dämpning / sandwichdämpning kan man ofta nå en minst 10 gånger högre förlustfaktor än för täckskikten. Om man erhåller högre förlustfaktor med ökande frekvens, vilket man oftast gör med sandwichdämpning, kommer övertonerna att dämpas mer än grundtonen, vilket leder till lägre distorsion.

Frågan är dock varför lådan uppträder olinjärt. Svetsade eller limmade konstruktioner erhåller inga friktionseffekter från skruvförband och liknande, vilka är välkända orsaker till allehanda olinjäriteter. Detta medför att strukturen i sig uppträder nästan fullständigt linjärt (vid världsliga förskjutningar) och i det fallet måste olinjäriteterna uppstå i elementet. Vanligtvis har man förstås en hel del olinjäriteter för konens rörelse, men denna energi räcker inte för att skapa hörbara oljud från lådan, vilken har sådär tre tiopotenser högre massa än konen och vanligtvis ger ca 15 till 20 dB lägre ljudnivåbidrag än konen vid strukturresonanstopparna.

Återstår då någon form av rassel eller gnek från elementet som uppkommer vid infästningen av detsamma. Om inte lådan har någon skruvad sektion, skulle jag lägga kraften här. Hur som helst kan det bara handla om rassel från "studsande" ytor eller gnek från stick-slip (friktionskrafterna hugger fast för att sedan släppa o.s.v.) i något skruvförband. Veka korgar kan vara luriga här och kan behöva limmas mot lådan. En väl sammanfogad högtalare med bra element kommer inte att ge upphov till hörbart rassel och gnek, nästan oavsett egenskaperna för lådan.
Teknisk konsult inom akustik och audioteknik

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-05 14:27

I-or skrev:Det är inte särskilt märkligt att den dämpade lådan ger både lägre strukturljudavstålning överlag och dessutom lägre "låddistorsion". Med s.k. constrained layer-dämpning / sandwichdämpning kan man ofta nå en minst 10 gånger högre förlustfaktor än för täckskikten. Om man erhåller högre förlustfaktor med ökande frekvens, vilket man oftast gör med sandwichdämpning, kommer övertonerna att dämpas mer än grundtonen, vilket leder till lägre distorsion.

Frågan är dock varför lådan uppträder olinjärt. Svetsade eller limmade konstruktioner erhåller inga friktionseffekter från skruvförband och liknande, vilka är välkända orsaker till allehanda olinjäriteter. Detta medför att strukturen i sig uppträder nästan fullständigt linjärt (vid världsliga förskjutningar) och i det fallet måste olinjäriteterna uppstå i elementet. Vanligtvis har man förstås en hel del olinjäriteter för konens rörelse, men denna energi räcker inte för att skapa hörbara oljud från lådan, vilken har sådär tre tiopotenser högre massa än konen och vanligtvis ger ca 15 till 20 dB lägre ljudnivåbidrag än konen vid strukturresonanstopparna.

Återstår då någon form av rassel eller gnek från elementet som uppkommer vid infästningen av detsamma. Om inte lådan har någon skruvad sektion, skulle jag lägga kraften här. Hur som helst kan det bara handla om rassel från "studsande" ytor eller gnek från stick-slip (friktionskrafterna hugger fast för att sedan släppa o.s.v.) i något skruvförband. Veka korgar kan vara luriga här och kan behöva limmas mot lådan. En väl sammanfogad högtalare med bra element kommer inte att ge upphov till hörbart rassel och gnek, nästan oavsett egenskaperna för lådan.


Den hörbara distorsionen uppstod likväl på original NG8 samt nybyggda kabinett med andra element, och jag byggde två kabinett med samma resultat i tron att det var några otillräckligt ifyllda limfogar eller nåt som gned. Här försökte jag undersöka detta runt 2005, där jag fann att tredjeton från 500 Hz ffa plötsligt ökade.

viewtopic.php?f=10&t=7089&hilit=+NG8

Det är ju lite märkligt sammanträffande att accelerometermätningarna 20 år senare visar distortionstoppar vid samma frekvenser.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
I-or
Herr Ekvalisator

Inlägg: 7869
Blev medlem: 2020-08-30

Re: Mätningar högtalare och ljud från kabinett

Inläggav I-or » 2022-08-05 14:59

Nej, det hela är fullt logiskt. Som jag är inne på ovan (och en medlem med märkliga likheter till undertecknad tydligen också anförde 2005 8)) kan det vara så att lådan böjer sig på ett sätt som får korgen att deformeras och rassla. Lådan är relativt stor och utan ordentliga avstyvningar kan den nog uppvisa ganska stora förskjutningar vid vissa frekvenser.

Möjligen kan man mäta detta genom att placera accelerometrar på lådan just bredvid korgen och på själva korgen och notera om man har någon påtaglig relativrörelse i just det problematiska frekvensområdet.
Teknisk konsult inom akustik och audioteknik

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-05 15:11

I-or skrev:Nej, det hela är fullt logiskt. Som jag är inne på ovan (och en medlem med märkliga likheter till undertecknad tydligen också anförde 2005 8)) kan det vara så att lådan böjer sig på ett sätt som får korgen att deformeras och rassla. Lådan är relativt stor och utan ordentliga avstyvningar kan den nog uppvisa ganska stora förskjutningar vid vissa frekvenser.

Möjligen kan man mäta detta genom att placera accelerometrar på lådan just bredvid korgen och på själva korgen och notera om man har någon påtaglig relativrörelse i just det problematiska frekvensområdet.


8)

Möjligen men... Lådan är ju uppbyggd så att sidoväggarna stagar upp fronten väldigt nära elementet på var sida. Det är ganska svårt att göra några vettiga experiment, resultaten var lika både för två olika element, en med gjuten och en med pressad korg, och båda har rejält med tätning mot lådan.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
I-or
Herr Ekvalisator

Inlägg: 7869
Blev medlem: 2020-08-30

Re: Mätningar högtalare och ljud från kabinett

Inläggav I-or » 2022-08-05 15:38

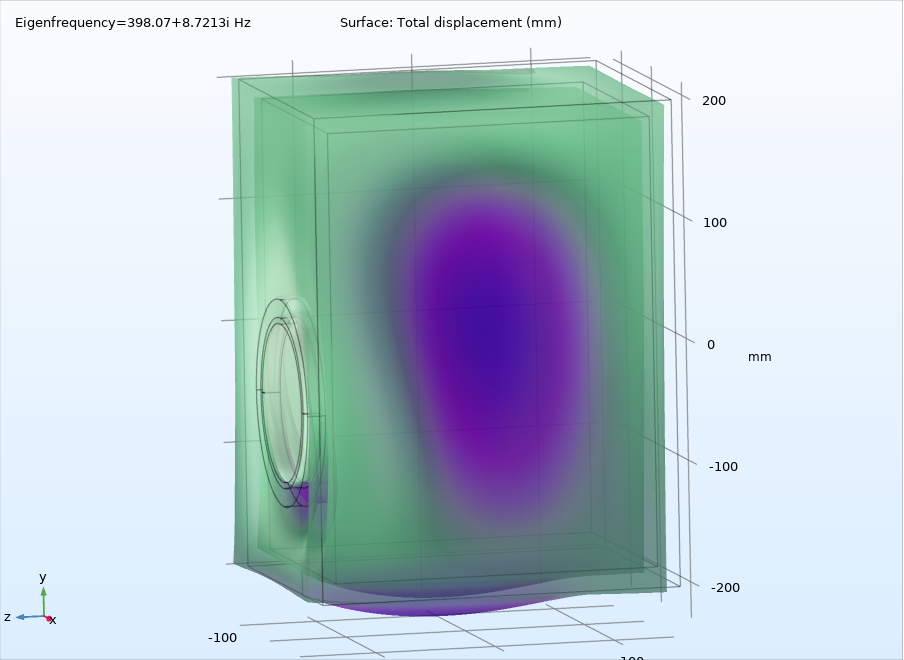

Detta handlar säkerligen om en global mod, där samtliga lådväggar böjer sig. Sidoväggarna kommer då inte att kunna hålla själva baffeln under kontroll. Tätningen behöver inte göra saken bättre, eftersom man har en relativrörelse relativt lådan antingen i böjning av korgen eller för translation av korgen. Skruvförbanden för elementet är antagligen upphovet till olinjäriteterna här.
Teknisk konsult inom akustik och audioteknik

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-05 16:04

I-or skrev:Detta handlar säkerligen om en global mod, där samtliga lådväggar böjer sig. Sidoväggarna kommer då inte att kunna hålla själva baffeln under kontroll. Tätningen behöver inte göra saken bättre, eftersom man har en relativrörelse relativt lådan antingen i böjning av korgen eller för translation av korgen. Skruvförbanden för elementet är antagligen upphovet till olinjäriteterna här.


Tanken har slagit mig att byta skruvinfattning från träskruvarna till skruv med inslagsmutter på insidan. Men jag är inte säker på att jag skulle lyckas då jag i princip behöver "dra fast" inslagsmuttrarna från utsidan. Misslyckas jag behöver jag nog bygga nya, och det vill jag inte...
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
I-or
Herr Ekvalisator

Inlägg: 7869
Blev medlem: 2020-08-30

Re: Mätningar högtalare och ljud från kabinett

Inläggav I-or » 2022-08-05 16:42

Det är nog inte skruvarnas infästning som är problemet, utan att man råkar ha en ogynnsam rörelse för baffeln som gör att elementet rör sig relativt denna och skruvarna. Du har nog ingen extra rörelse för själva skruven.

En möjlighet är att ta bort tätningen eller utnyttja en betydligt styvare sådan så att systemet blir mer eller mindre symmetriskt. En elastisk tätning under korgkanten med stel koppling mellan skruvskalle och korgkant på ovansidan gör att elementet kan "studsa" med helt olika rörelse in/ut, d.v.s. olinjärt (inåt relativt elastiskt, utåt nästan stelt). I frekvensplanet syns detta som andratonsdistorsion.

Man kan också limma elementet. Om man hittar ett lagom starkt lim som släpper mot korgen kan man bryta loss det också om det det mot förmodan skulle behövas.
Teknisk konsult inom akustik och audioteknik

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-05 19:05

I-or skrev:Det är nog inte skruvarnas infästning som är problemet, utan att man råkar ha en ogynnsam rörelse för baffeln som gör att elementet rör sig relativt denna och skruvarna. Du har nog ingen extra rörelse för själva skruven.

En möjlighet är att ta bort tätningen eller utnyttja en betydligt styvare sådan så att systemet blir mer eller mindre symmetriskt. En elastisk tätning under korgkanten med stel koppling mellan skruvskalle och korgkant på ovansidan gör att elementet kan "studsa" med helt olika rörelse in/ut, d.v.s. olinjärt (inåt relativt elastiskt, utåt nästan stelt). I frekvensplanet syns detta som andratonsdistorsion.

Man kan också limma elementet. Om man hittar ett lagom starkt lim som släpper mot korgen kan man bryta loss det också om det det mot förmodan skulle behövas.


Någon limning av elementet blir det inte fråga om. Det första är verkligen att konstatera vad som är problemet och vad som sedan kan göras för att minska distorsionen. Klart är att övertonerna i lådan lagt sig lägre i frekvens med dämplimmad låda. Skulle jag göra en ny med stag längs sidorna lär frekvensen stiga men amplituden ändå hålla sig nere. Vad jag ser är ju distorsion och olinjäritet i lådorna (andraton, tredjeton etc). Och sedan att det slår igenom på utstrålad distortion ffa högre ordningar. Kanske klarar jag att mäta på elementets chassis och låda med accelerometer. Om jag får samma rörelse så är det ju ingen dissonans mellan låda och element?
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
dewpo

Inlägg: 5623
Blev medlem: 2016-08-01

Re: Mätningar högtalare och ljud från kabinett

Inläggav dewpo » 2022-08-05 19:37

Gillar denna tråd skarpt, tycker att den gett mycket matnyttig information! Även om problemet fortfarande tycks vara olöst :|
Fråga till I-or eller någon annan som känner sig manad att svara : -Är detta ett problem som minskar eller ökar med baffelbredden?

Har du provat alubutyl ark som ofta används i billjudssammanhang? Jag har positiva erfarenheter av att använda dessa även i högtalarlådor.
Reckhorn har dessa till ett pris som inte ruinerar https://reckhorn.com/en/sound-thermal-insulation/82/abx-tra-2-5-mm-alubutyl-sound-insulation-insulation-material?c=94
De är dock effektivast om man applicerar dem så att en skjuvning uppstår i materialet :|
Framtiden är här... men har den blivit som vi önskade den?
Läs innan du beaktar Disclaimer-> Viktig information

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-05 22:04

dewpo skrev:Gillar denna tråd skarpt, tycker att den gett mycket matnyttig information! Även om problemet fortfarande tycks vara olöst :|
Fråga till I-or eller någon annan som känner sig manad att svara : -Är detta ett problem som minskar eller ökar med baffelbredden?

Har du provat alubutyl ark som ofta används i billjudssammanhang? Jag har positiva erfarenheter av att använda dessa även i högtalarlådor.
Reckhorn har dessa till ett pris som inte ruinerar https://reckhorn.com/en/sound-thermal-insulation/82/abx-tra-2-5-mm-alubutyl-sound-insulation-insulation-material?c=94
De är dock effektivast om man applicerar dem så att en skjuvning uppstår i materialet :|


Jag tror att just 19 mm MDF i "normala" storlekar av högtalare får toppar av resonanser och övertoner i området 400-800 Hz. Nedan 3 och 5 överton från accelerometer.


Som verkar tryckas nedåt i frekvens i dämplimmat kabinett:

Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
Eri
Händige herrn

Inlägg: 1227
Blev medlem: 2006-04-29

Re: Mätningar högtalare och ljud från kabinett

Inläggav Eri » 2022-08-06 09:19

Thomas_A skrev:
I-or skrev:Detta handlar säkerligen om en global mod, där samtliga lådväggar böjer sig. Sidoväggarna kommer då inte att kunna hålla själva baffeln under kontroll. Tätningen behöver inte göra saken bättre, eftersom man har en relativrörelse relativt lådan antingen i böjning av korgen eller för translation av korgen. Skruvförbanden för elementet är antagligen upphovet till olinjäriteterna här.


Tanken har slagit mig att byta skruvinfattning från träskruvarna till skruv med inslagsmutter på insidan. Men jag är inte säker på att jag skulle lyckas då jag i princip behöver "dra fast" inslagsmuttrarna från utsidan. Misslyckas jag behöver jag nog bygga nya, och det vill jag inte...


När det gäller montering av islagsmutter skall man ju inte dra fast dessa i samband med att man monterar elementen. Det är ju rena lotteriet hur det går. Jag drar fast dem med hjälp av en insexskruv och en bricka under skruven. Fungerar alltid.
Medlem i MEK

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-06 09:28

Ja, så gör man. Men då måste jag bygga nya kabinett. Däremot råder det delade meningar om inslagsmuttrars fördel...

Vad som är viktigt är ju att ta reda på vad det är som orsakar olinjäriteten. Jag har fortfarande svårt att förstå varför olinjäritet ska uppstå från en elementinfästning när olinjäriteten finns i samtliga lådväggar (topp, sida front bak). MDF i högtalare har olika moder/resonansfrekvenser och det borde väl också finnas övertoner i själva MDF-plattorna.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
dewpo

Inlägg: 5623
Blev medlem: 2016-08-01

Re: Mätningar högtalare och ljud från kabinett

Inläggav dewpo » 2022-08-06 11:06

Även om resonanserna inte var helt borta, så såg det ju mycket snyggare ut i övriga spektrumet på de dämplimmade kabinetten!

OT : Hur gör man i praktiken när man jobbar med dämplim? Går det att limma först och såga/bearbeta sen? Eller är det så segt att att klingan fastnar?
Framtiden är här... men har den blivit som vi önskade den?
Läs innan du beaktar Disclaimer-> Viktig information

Användarvisningsbild
I-or
Herr Ekvalisator

Inlägg: 7869
Blev medlem: 2020-08-30

Re: Mätningar högtalare och ljud från kabinett

Inläggav I-or » 2022-08-06 11:24

Som jag är inne på ovan, kan olinjäriteten endast uppstå vid infästningen av elementet om lådan är limmad överallt. Inkraften är alltså olinjär, medan lådan i sig uppträder i princip helt linjärt. Om man driver ett linjärt system (lådan) med en olinjär insignal (kraftverkan vid elementinfästningen) blir även utsignalen (accelerationen) olinjär.

Den olinjära rörelsen framgår sedan vid mätning av accelerationen på de olika väggarna eftersom moderna är globala, d.v.s. att samtliga väggar rör sig påtagligt (dock inte lika mycket) eftersom de s.a.s. måste följa med när baffeln kommer igång. När en vägg böjer utåt kommer en annan att böja inåt o.s.v:

Teknisk konsult inom akustik och audioteknik

Användarvisningsbild
dewpo

Inlägg: 5623
Blev medlem: 2016-08-01

Re: Mätningar högtalare och ljud från kabinett

Inläggav dewpo » 2022-08-06 12:31

Hur skulle lådans resonanser påverkas av att man dämplimmade dit en trekantsprofil i nedre främre hörnet?
Framtiden är här... men har den blivit som vi önskade den?
Läs innan du beaktar Disclaimer-> Viktig information

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-06 17:46

dewpo skrev:Hur skulle lådans resonanser påverkas av att man dämplimmade dit en trekantsprofil i nedre främre hörnet?


Hm inte så jag förstår hur exakt det skulle fungera, men principen bygger på att det är två skivor av samma tjocklek med ett viskoelasthskt lager mellan dem.

Jag funderar så smått att ev bygga ett par nya dämplimmade kabinett och att staga upp med en hålskiva som löper mellan bas och diskant horisontellt. Jag är dock inte säker på att det blir bättre. Alternativt också försöka hitta den optimala tätningen för elementet. Lim känns så definitivt, har provat blu-tak och Hifi-kits tätningslist. Det verkar bli varken bu eller bä.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-06 18:20

Skulle montering av elementet med 8 skruvar bli bättre tro?
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
petersteindl
Der Eiermann

Inlägg: 41219
Blev medlem: 2007-04-17
Ort: Härnösand

Re: Mätningar högtalare och ljud från kabinett

Inläggav petersteindl » 2022-08-06 19:26

Har du tvingar? I så fall prova dessa på högtalarnas sidoväggar. Tvinga ihop och mät. :) Du applicerar då en förspänd kraft i sidorna. Blir det mätskillnad i sidostyckena? Blir det även mätskillnad i front och bakstycke? Om ja, lyssna även.
VD Bremen Production AB + Ortho-Reality AB; Grundare av Ljudbutiken AB; Fd import av hifi; Konstruktör av LICENCE No1 D/A, Bremen No1 D/A, Forsell D/A, SMS FrameSound, Bremen 3D8 m.fl.

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-06 21:06

petersteindl skrev:Har du tvingar? I så fall prova dessa på högtalarnas sidoväggar. Tvinga ihop och mät. :) Du applicerar då en förspänd kraft i sidorna. Blir det mätskillnad i sidostyckena? Blir det även mätskillnad i front och bakstycke? Om ja, lyssna även.


Vore iofs ett intressant experiment men jag vet inte vad jag ska göra med resultaten.

Tanken är ff att göra sig av med hörbar distorsion som skulle vara lådassocierat. I och med de dämplimmande lådorna fick jag ett helt annat lugn i ljudet, ffa ljusa röster, vilket jag tillskriver att resonanserna försvann från 500-800 Hz området. Frågan är vad som händer om jag gör något mer? Det kan ju bli värre igen, genom att resonanserna flyttas upp i frekvens, eller något annat.

Vad jag kan göra på nuvarande kabinett är att dels limma in ett litet stag mellan bas och diskant, det fungerar med en tving, samt att göra något med infästning av element. korgen på detta element är inte gjutet (som det är med originalet NG8, dock då med än värre resonanser i den högtalaren), så jag skulle kunna i en jig vänta upp och ner på det och borra 4 nya hål för infästning.. Sedan vrida elementet för att skapa 8 nya hål för helt ny infästning mot baffeln.

Och mäta igen för att se vad resultatet blir.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
dewpo

Inlägg: 5623
Blev medlem: 2016-08-01

Re: Mätningar högtalare och ljud från kabinett

Inläggav dewpo » 2022-08-06 21:27

Thomas_A skrev:
dewpo skrev:Hur skulle lådans resonanser påverkas av att man dämplimmade dit en trekantsprofil i nedre främre hörnet?


Hm inte så jag förstår hur exakt det skulle fungera, men principen bygger på att det är två skivor av samma tjocklek med ett viskoelasthskt lager mellan dem.

Jag funderar så smått att ev bygga ett par nya dämplimmade kabinett och att staga upp med en hålskiva som löper mellan bas och diskant horisontellt. Jag är dock inte säker på att det blir bättre. Alternativt också försöka hitta den optimala tätningen för elementet. Lim känns så definitivt, har provat blu-tak och Hifi-kits tätningslist. Det verkar bli varken bu eller bä.


Jag förstår förvirringen :| Hade inte klickat vidare på alla länkar. Frågan rörde den av I-or simulerade lådan :oops:

Var mäter du de största rörelserna i ditt kabinett?
Framtiden är här... men har den blivit som vi önskade den?
Läs innan du beaktar Disclaimer-> Viktig information

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-06 22:09

dewpo skrev:
Thomas_A skrev:
dewpo skrev:Hur skulle lådans resonanser påverkas av att man dämplimmade dit en trekantsprofil i nedre främre hörnet?


Hm inte så jag förstår hur exakt det skulle fungera, men principen bygger på att det är två skivor av samma tjocklek med ett viskoelasthskt lager mellan dem.

Jag funderar så smått att ev bygga ett par nya dämplimmade kabinett och att staga upp med en hålskiva som löper mellan bas och diskant horisontellt. Jag är dock inte säker på att det blir bättre. Alternativt också försöka hitta den optimala tätningen för elementet. Lim känns så definitivt, har provat blu-tak och Hifi-kits tätningslist. Det verkar bli varken bu eller bä.


Jag förstår förvirringen :| Hade inte klickat vidare på alla länkar. Frågan rörde den av I-or simulerade lådan :oops:

Var mäter du de största rörelserna i ditt kabinett?


Av de 7 sidor som finns på mitt kabinett har jag mätt på front (orange), sida (cyan) och ovansida (lila):

Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
dewpo

Inlägg: 5623
Blev medlem: 2016-08-01

Re: Mätningar högtalare och ljud från kabinett

Inläggav dewpo » 2022-08-07 10:33

Det var ju dessvärre (eller egentligen till det bättre) ingen sida som stack ut nämnvärt :| Då är det förstås svårt att veta i vilken ände man skall börja :oops:
Framtiden är här... men har den blivit som vi önskade den?
Läs innan du beaktar Disclaimer-> Viktig information

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-07 11:34

dewpo skrev:Det var ju dessvärre (eller egentligen till det bättre) ingen sida som stack ut nämnvärt :| Då är det förstås svårt att veta i vilken ände man skall börja :oops:


Om något så vibrerar fronten mer, men det blir ju globala moder. När fronten där elementet finns rör sig inåt måste åtminstone ett av de andra röra sig utåt etc. Om jag limmar ett stag på insidan front så kommer jag få andra moder, vilket borde påverkar övriga också.

Nu är det så att det är på gränsen att experimentera då skruvhål/skruvförband inte klarar så värst mycket mer i form av ur och i-skruvning men jag planerar att ordna dessa med en av dessa alternativ. 1) borra ur 6 mm hål och limma träplugg, kapa och slipa ner och borra upp nya hål 2) limma tandpetare i de gamla hålen, kapa och slipa ner, borra upp nya hål. Sedan limma ett stag innanför fronten mellan bas och diskant och borra upp 4 extra hål för basen så jag har totalt 8 skruvar.

Mäta igen...
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Maarten

Inlägg: 4283
Blev medlem: 2003-05-25
Ort: Göteborg

Re: Mätningar högtalare och ljud från kabinett

Inläggav Maarten » 2022-08-07 12:42

Eftersom de tre sidorna mäter rätt lika (både avseende amplitud och frekvens) och utifrån I-ors argument, så undrar jag var distorsionen kommer ifrån? Skruvförbanden är föreslagna, ev fogar är nämnda men kan elementet i sig skapa denna och att det är den som fortplantas i hela lådan och dämpas ut olika väl i de olika lådorna? Verkar iofs lite lågt i frekvens för att komma från elementet... men graferna ovan är ju inte helt olikt de som kan komma från element.

Sen undrar jag över hörbarheten, - om lådans bidrag i sig är relativt litet så är distorsionen än mindre väl? Kan det möjligen finnas andra förklaringar till det du hör Thomas?
Senast redigerad av Maarten 2022-08-07 13:16, redigerad totalt 1 gång.
sb17nbac till alla!

Användarvisningsbild
dewpo

Inlägg: 5623
Blev medlem: 2016-08-01

Re: Mätningar högtalare och ljud från kabinett

Inläggav dewpo » 2022-08-07 12:48

Du kan ju prova att använda längre skruvar och lägga ett gäng brickor i mellan huvudet på skruven och elementet. Det ger ett mjukare samt starkare förband liknade islagsmuttrar :| Bara som ett test om islagsmuttrar skulle löna sig alltså.
Framtiden är här... men har den blivit som vi önskade den?
Läs innan du beaktar Disclaimer-> Viktig information

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-07 14:00

Maarten skrev:Eftersom de tre sidorna mäter rätt lika (både avseende amplitud och frekvens) och utifrån I-ors argument, så undrar jag var distorsionen kommer ifrån? Skruvförbanden är föreslagna, ev fogar är nämnda men kan elementet i sig skapa denna och att det är den som fortplantas i hela lådan och dämpas ut olika väl i de olika lådorna? Verkar iofs lite lågt i frekvens för att komma från elementet... men graferna ovan är ju inte helt olikt de som kan komma från element.

Sen undrar jag över hörbarheten, - om lådans bidrag i sig är relativt litet så är distorsionen än mindre väl? Kan det möjligen finnas andra förklaringar till det du hör Thomas?


Jag har inget att klaga på i de dämplimmade kabinetten där jag inte lyckats höra något irriterande distorsionsfenomen. Med lådorna med 19 mm MDF hördes det dock särskilt på ljusa röster som lät onormalt "hårda" vid vissa frekvenser. Jag har ju inte grafen kvar men det fanns en hel del högre ordningens dist runt 510 Hz som mättes med mikrofon, men som inte fanns varken över eller under denna frekvens. Det sagt kan ju distorsionfenonem som uppstår i övre bas, lägre mellanregister 200-400 Hz vara direkt från element. På Audiosciencereview finns det åtskilliga högtalare med hög distorsion i lägsta basen vid pådrag som minskar drastiskt med frekvens för att sedan öka i en "bulle" igen. Detta kan gälla även Genelec:

https://www.audiosciencereview.com/foru ... tor.28039/

(Bara för att korrigera lite nomenklatur så är det acceleration vs frekvens som syns i graferna, och inte amplitud vsfrekvens.)
Senast redigerad av Thomas_A 2022-08-07 14:07, redigerad totalt 1 gång.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-07 14:04

dewpo skrev:Du kan ju prova att använda längre skruvar och lägga ett gäng brickor i mellan huvudet på skruven och elementet. Det ger ett mjukare samt starkare förband liknade islagsmuttrar :| Bara som ett test om islagsmuttrar skulle löna sig alltså.


Hm jag tror nog dock att jag går på mitt föreslagna projekt. Ideal är att koppla korgen mot gaffeln och fler fästpunkter ger troligen bättre koppling än att dra fast hårdare i färre punkter.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
Ted_B

Inlägg: 1657
Blev medlem: 2014-05-02
Ort: Virsbo

Re: Mätningar högtalare och ljud från kabinett

Inläggav Ted_B » 2022-08-07 21:13

Ska du skruva i och ur flertalet gånger så rekommenderas att använda ca-lim på gängorna i trämaterialet efter att dragit i och ur skruven första gången.
Droppa i och låt torka innan skruven dras i igen.
The World's Mine Oyster

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-07 21:51

Ted_B skrev:Ska du skruva i och ur flertalet gånger så rekommenderas att använda ca-lim på gängorna i trämaterialet efter att dragit i och ur skruven första gången.
Droppa i och låt torka innan skruven dras i igen.


Tack för tipset. Låter som ett bra trick, men har aldrig hört talas om det.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.

Användarvisningsbild
Ted_B

Inlägg: 1657
Blev medlem: 2014-05-02
Ort: Virsbo

Re: Mätningar högtalare och ljud från kabinett

Inläggav Ted_B » 2022-08-07 22:11

Man brukar göra så inom rc-flyghobbyn.
The World's Mine Oyster

Användarvisningsbild
Harryup
Tänk på döden

Inlägg: 15361
Blev medlem: 2003-10-08
Ort: 08

Re: Mätningar högtalare och ljud från kabinett

Inläggav Harryup » 2022-08-09 13:34

Thomas_A skrev:
dewpo skrev:Du kan ju prova att använda längre skruvar och lägga ett gäng brickor i mellan huvudet på skruven och elementet. Det ger ett mjukare samt starkare förband liknade islagsmuttrar :| Bara som ett test om islagsmuttrar skulle löna sig alltså.


Hm jag tror nog dock att jag går på mitt föreslagna projekt. Ideal är att koppla korgen mot gaffeln och fler fästpunkter ger troligen bättre koppling än att dra fast hårdare i färre punkter.


Du kan ju prova att med stora tvingar eller limknektar med någon träsida emellan klämma högtalaren och se om du kan "stämma om" lådan så du flyttar resonanserna till något lagom nivå eller frekvens. Kanske några SD-fötter eller blu-tack mellan plattorna och sidorna etc.

/Harry Up

Användarvisningsbild
Thomas_A
Mätdoktorn

Inlägg: 7459
Blev medlem: 2003-06-14
Ort: Uppsala

Re: Mätningar högtalare och ljud från kabinett

Inläggav Thomas_A » 2022-08-11 15:00

Harryup skrev:
Thomas_A skrev:
dewpo skrev:Du kan ju prova att använda längre skruvar och lägga ett gäng brickor i mellan huvudet på skruven och elementet. Det ger ett mjukare samt starkare förband liknade islagsmuttrar :| Bara som ett test om islagsmuttrar skulle löna sig alltså.


Hm jag tror nog dock att jag går på mitt föreslagna projekt. Ideal är att koppla korgen mot gaffeln och fler fästpunkter ger troligen bättre koppling än att dra fast hårdare i färre punkter.


Du kan ju prova att med stora tvingar eller limknektar med någon träsida emellan klämma högtalaren och se om du kan "stämma om" lådan så du flyttar resonanserna till något lagom nivå eller frekvens. Kanske några SD-fötter eller blu-tack mellan plattorna och sidorna etc.

/Harry Up


Lite av vad Peter nämnde men oklart vad jag ska göra sedan. Inspänning av elementet på baffeln är nog det första att experimentera med. Sedan en ev förstärkning av baffeln, som nog kan bli både bättre eller sämre.

Detta är som sagt mer i experimentellt syfte. Om jag skulle minska ev distorsion är ju det bra men jag om det blir hörbart utifrån vad jag har nu är högst oklart.
Marantz NR1506, Rotel RB971 Mk2, Cambridge Azur 640C, Panasonic Blue-Ray, Apple-TV, Panasonic P65VT60, NG8, NG8B/LFE, NG8 surround, Linn Axis/Moerch UP4/Shure V15Vx/SAS JICO, Muffsy RIAA.


Återgå till Teknikforum


Vilka är online

Användare som besöker denna kategori: Inga registrerade användare och 10 gäster
