Har blivit med ett par OA14!

[Gastone]

Japp, har kommit över ett par OA14 , men med okända basar, Peerless JA, men inget nummer...



Oavset det, så vill jag sätta i ett par SC165.1... nån som har ett par som samlar damm nånstans??? (snälla)
Jag tänker renovera om dem iaf, så objekt duger också, bara spindeln är OK.

[jansch]

Har nog några liggande...Vart bor du?
Slå en signal 070-5937878 Janne

[Gastone]

Har nog några liggande...Vart bor du?
Slå en signal 070-5937878 Janne

Lite sent nu...i morgon.

Bor mellan Malmö-Ystad.

[Gastone]

Enligt info så ska visst spindelen inte vara nåt vidare på SC165.1 så jag får ändra mitt sökande till senare version/er av SC165...(5,3 Ohm)!

Nån som har, och vill byta med nåt...

[jansch]

Spindeln är inte specifikt dålig på SC165 typ 1. Jag har alla (?) "typer" av 8 ohm:arna.
Vissa som man får tag på är nedhängda i spindeln pga av alla år "på rygg".

Jag TROR att de som har utsatts för mer värme och fukt än normalt har en nedhängd spindel. Med åldern tar ju oxå ut sin rätt och antagligen finns det lite fler nedhängda typ 1:or.....
Det går faktiskt att fixa VISSA nedhängda.....med hårtork(!) innan man kantar om dom.

Personligen tycker jag att typ 1 låter bra i mellanregistret. Basen känns lite tyngre i typ2.

Du ska inte ha dom nya ersättarna B65 oa11 då? Jag har nog några par att sälja som är inkörda med ca 30 timmars sinussvep och brus.

[DS]

Du ska inte ha dom nya ersättarna B65 oa11 då? Jag har nog några par att sälja som är inkörda med ca 30 timmars sinussvep och brus.

Du har snart PM

[Conny]

Du ska inte ha dom nya ersättarna B65 oa11 då? Jag har nog några par att sälja som är inkörda med ca 30 timmars sinussvep och brus.

Du har snart PM

jansch:

Du har PM sedan ett par timmar!

Conny

[DS]

Du ska inte ha dom nya ersättarna B65 oa11 då? Jag har nog några par att sälja som är inkörda med ca 30 timmars sinussvep och brus.

Du har snart PM

jansch:

Du har PM sedan ett par timmar!

Conny

Passa dig Conny, jag vet vart Ekerö ligger

[MagnusÖstberg]

tor okt 01, 2009 11:33 pm

[jansch]

hur ska jag kunna svara på PM om jag inte har nån telefon eller emailadress?

Janne 0705937878

[Bill50x]

hur ska jag kunna svara på PM om jag inte har nån telefon eller emailadress?

Janne 0705937878

Om du har fått PM (skickat genom att klicka på de stora bokstäverna PM nedan) så svarar du på det på samma sätt som du gör inlägg här:
a) välj nytt inlägg om du bara skriva ett svar
b) välj citera om du vill inkludera det PM du fått

/ B

[Conny]

Du ska inte ha dom nya ersättarna B65 oa11 då? Jag har nog några par att sälja som är inkörda med ca 30 timmars sinussvep och brus.

Du har snart PM

jansch:

Du har PM sedan ett par timmar!

Conny

Passa dig Conny, jag vet vart Ekerö ligger

tor okt 01, 2009 11:33 pm

DS:
Vet du var Kungsholmen ligger också?

Conny

[DS]

tor okt 01, 2009 11:33 pm

DS:
Vet du var Kungsholmen ligger också?

Conny

Ska snart dit o slå en gruslåda i huvudet på karln, sen kanske vi tar en sup, ja vet inte änn....

[DS]

Eller du kanske vill att jag fixa han, skicka PM så han inte får veta din agenda bara

[MagnusÖstberg]

Nu har jag pratat med jansch iallafall och det var trevligt!

Vi är båda upptagna i helgen men skall höras efter den.

DS - inte vara så aggresiv nu

[Conny]

Eller du kanske vill att jag fixa han, skicka PM så han inte får veta din agenda bara

Mot en ersättning av 2 st B65 OAII då eller.......

Conny

Edit; lagt till citatet, "Osten" hann emellan

[DS]

Fan oxå, den eviga tvåan, det är ja de.....

Nu blir det två smällar Magnus

[MagnusÖstberg]

OM det blir så att jag får köpa dem, så testar vi dem naturligtvis i dina OA14 först så du får veta om elementet ger dig det du hoppas.

[DS]

OM det blir så att jag får köpa dem, så testar vi dem naturligtvis i dina OA14 först så du får veta om elementet ger dig det du hoppas.

Ingen fara på taket mannen, jag har ingen vetskap om hur filtret ska se ut ännu

Har även tillgång till ett annat par för prov, tror jag iaf. Det beror på vilket humör den gröna grodan är på

[grafpro]

Spindeln är inte specifikt dålig på SC165 typ 1. Jag har alla (?) "typer" av 8 ohm:arna.
Vissa som man får tag på är nedhängda i spindeln pga av alla år "på rygg".

Jag TROR att de som har utsatts för mer värme och fukt än normalt har en nedhängd spindel. Med åldern tar ju oxå ut sin rätt och antagligen finns det lite fler nedhängda typ 1:or.....
Det går faktiskt att fixa VISSA nedhängda.....med hårtork(!) innan man kantar om dom.

Det där tricket med hårtork har jag också kommit på (och hållit hemligt för mig själv). Det går verkligen att rädda element genom att hålla konen i det läge då spindeln är plan och hetta upp den med hårtork. Somliga exemplar har blivit helt perfekta. Jag har också mätt distorsionen noga efter sådan behandling och där syns inga problem.

Men om spindeln är bucklig - inte bara rent konisk - går det inte. Man kan få bort det koniska men inte buckligheten. Det går heller inte om spindeln är mycket konisk. Då syns (och hörs) distorsion vid stora konutslag. Det låter blupp-blupp. Bara att kasta.

[Conny]

Är spindeln plan även över tid med "hårtorksmetoden"?

Conny

[jansch]

3 år gamla "hårtorkstrimmade" är åtminstone OK.
Men -använd värmepistol med platt munstycke. Det blåser för mycket med hårtork och värmen går ju dåligt att rikta...

[MagnusÖstberg]

Det borde ju ha effekten av att limningen löses upp lite och stelnar till på rätt plats.

Jag har fått uppgift att T-röd kan ha samma effekt om det försiktigt penslas på spidern - alkoholen avdunstar efter processen och spidern stannar där den blivit positionerad.

Men det här verkar ju både snabbare och mindre otäckt som process.

[jansch]

Glömde .....
OBS! OBS! OBS!
Det är riskabelt och försök INTE UTAN ATT LOSSA dammkåpan och låsa talspolen mot polstycket. Jag använder Teflonplast som precis fyller upp gapet så att det kärvar, annan plast kan nog deformeras och i värsta fall vara svår att dra upp efteråt.

[jansch]

Jo, Magnus...jag har oxå funderat på att använda T-sprit på spindeln men har inte "vågat" då det funkar hyffsat med värmepistolen.
Jag vet inte vilken typ av impregnering man använder på spindeln och om denna är löslig i alkohol - nån som vet?
Aceton är ju annars ett bra lösningsmedel som löser det mesta....
En annan sak som man bör räkna med är att impregneringen tar tid på sig att "torka ut" efter att den är upplöst. Man bör nog vänta en vecka minst innan man tar bort centreringen (plastshims:et) mellan spole och polstycke.
Vad jag oxå är "orolig" över är att man kanske mjukar upp limning mellan bobinen och konen......och limningen till korgen.
Är det någon som har erfarenhet?

Man kan ju oxå helt enkelt byta spindel. Jag har inte gjort det på "Carlsson 6,5:or" men på Celestion och JBL element. Det är inte svårare än att kanta om ett element. Största problemet är nog att man inte har full kontroll över VILKA spindlar man skall använda så man inte ändrar elementets egenskaper.

[Conny]

3 år gamla "hårtorkstrimmade" är åtminstone OK.
Men -använd värmepistol med platt munstycke. Det blåser för mycket med hårtork och värmen går ju dåligt att rikta...

.

Det låter ju bra, måste testas någon gång.
Ett alternativ kan annars vara att förvara elementen hängande i 180 grader motsatt riktning mot hur det suttit monterat.......... i en 30-40 år!

Kan även nämna att jag när jag kantat om element, så har jag shimsat talspolegapet med 4 st bitar. Jag inbillar mig att jag får en bättre centrering då än med endast en bit som viras runt. Jag upplever att änderna på "shimset" strävar utåt, och med 4 "gap" mellan bitarna blir det bättre centrering.
Rätta mig gärna om jag tänker fel.

Conny

[Gastone]

Jag vill inte verka gnällig, men de 21 sista inläggen skulle nog passa bättre i DIY-forum och inte i denna tråd

[Gastone]

Jag har monterat ut elementen och det visade sig att båda är Peerless, men det ena med nr: 310414X, mäkt "8 Ohm"(uppmätt 7,5 Ohm/ 0,670 mH, och det andra med nr: 310505X, märkt "8 Ohm"(uppmätt 7,1 Ohm/ 0,635 mH, samma ton i båda elementen vid mätning, i övrigt ingen info!
Skumkanterna är ruttna(naturligtvis) och spidern hänger ner något, men det kan bero på den avsaknade spänstigheten i skumkanten.

Vad är dessa för några ?

Två olika serier av samma element, eller vad?!

[grafpro]

Jag har monterat ut elementen och det visade sig att båda är Peerless, men det ena med nr: 310414X, mäkt "8 Ohm"(uppmätt 7,5 Ohm/ 0,670 mH, och det andra med nr: 310505X, märkt "8 Ohm"(uppmätt 7,1 Ohm/ 0,635 mH, samma ton i båda elementen vid mätning, i övrigt ingen info!
Skumkanterna är ruttna(naturligtvis) och spidern hänger ner något, men det kan bero på den avsaknade spänstigheten i skumkanten.

Vad är dessa för några ?

Två olika serier av samma element, eller vad?!

Intressant. Jag trodde jag hade sett det mesta men dessa har jag inte stött på. I tråden Sextumsbasar genom tiderna finns info om de vanligaste, men inte dessa. Om man googlar hittar man ingenting. Skulle vara kul att se en bild.

[Gastone]

Jag har monterat ut elementen och det visade sig att båda är Peerless, men det ena med nr: 310414X, mäkt "8 Ohm"(uppmätt 7,5 Ohm/ 0,670 mH, och det andra med nr: 310505X, märkt "8 Ohm"(uppmätt 7,1 Ohm/ 0,635 mH, samma ton i båda elementen vid mätning, i övrigt ingen info!
Skumkanterna är ruttna(naturligtvis) och spidern hänger ner något, men det kan bero på den avsaknade spänstigheten i skumkanten.

Vad är dessa för några ?

Två olika serier av samma element, eller vad?!

Intressant. Jag trodde jag hade sett det mesta men dessa har jag inte stött på. I tråden Sextumsbasar genom tiderna finns info om de vanligaste, men inte dessa. Om man googlar hittar man ingenting. Skulle vara kul att se en bild.

Ska fixa lite bilder...

[Gastone]

Här är dom...

[grafpro]

Så ser de små liven alltså ut... Antagligen är siffrorna på chassiet inte typbeteckningen, den brukar finnas på etiketten på magneten. Man kan hur som helst genast se att magneten och talspolen inte har de önskade dimensionerna. Detta är inte en modell som kan tänkas vara lik SC165. Jag skulle nog inte ens kosta på dem nya skumkanter.

Men man vet aldrig hur de låter! Några av de ersättningsmodeller man kan hitta i gamla 70-talare verkar nog låta ganska hyggligt - och det som eventuellt låter påtagligt dåligt är alltid trasiga diskanter.

[Gastone]

OK, jag ska kanta om dem vid nåt tillfälle...

Har fått tag på ett par SC165. typII som ska ersätta dessa.
Återkommer efter avlyssning...

[zapanasta]

Nån som vet om det gör nåt att spidern är lite bulig på en bas? Den är inte nerhängd ock har inga missljud för sig om man för konen fram ock tillbaka .Har en i det skicket liggandes nämligen som jag ska kanta om ock testa

[jansch]

Ovanligt att ha en "bulig spindel" som centrerar bra och INTE är nedhängd.

kör sinusvåg - sådär 50-60 Hz (om du inte har det, kör musik med någorlunda jämn bas) på högtalarelementet. Kan sitta i låda eller löst på bordet.
Tryck med ett finger på konen "klockan 12" - "3" - "6" - "9" tills du hör att talspolen skrapar i magnetgapet. Behöver du trycka ungefär lika mycket i varje läge centrerar spindeln OK.
Tyvärr inte så lätt om skumgummikanten är så kass att den inte styr konen längre.

En ICKE nedhängd spindel är normalt ABSOLUT PLAN! sluttar den ned mot talspolen 1 mm har du förlorat 2mm av den linjära maximala amplituden.
Om din spindel är lite "bucklig" får du tänka dej en horisontell linje mellan innersta och yttersta räfflingen. Kolla om det "ploppar" lite när man drar den fram/tillbaka, som om konen inte vill befinna sig i mittläge, i så fall uppsöker du containern.

Det är OK om du ligger max + 1 mm EFTER omkantningen (då har du en perfekt högtalare år år 2012!)

Om du kantar om - Kolla att anslutningsstrumporna mellan chassi (korgen) och konen är OK. Kör någorlunda hög frekvens, dvs över 1kHz eller musik utan bas och "pilla" på strumporna vid konen och korgen. Skrapar det inte är strumporna OK. Skrapar det - löd i kanten på konen eller om det är vid korgen det är lite "glapp i strumpan.

Centrerar konen, är inte nedhängd samt att det inte "ploppar" när man drar konen fram/tillbaka ÄR DET ALLTID VÄRT ATT RENOVERA!

[zapanasta]

Ovanligt att ha en "bulig spindel" som centrerar bra och INTE är nedhängd.

kör sinusvåg - sådär 50-60 Hz (om du inte har det, kör musik med någorlunda jämn bas) på högtalarelementet. Kan sitta i låda eller löst på bordet.
Tryck med ett finger på konen "klockan 12" - "3" - "6" - "9" tills du hör att talspolen skrapar i magnetgapet. Behöver du trycka ungefär lika mycket i varje läge centrerar spindeln OK.
Tyvärr inte så lätt om skumgummikanten är så kass att den inte styr konen längre.

En ICKE nedhängd spindel är normalt ABSOLUT PLAN! sluttar den ned mot talspolen 1 mm har du förlorat 2mm av den linjära maximala amplituden.
Om din spindel är lite "bucklig" får du tänka dej en horisontell linje mellan innersta och yttersta räfflingen. Kolla om det "ploppar" lite när man drar den fram/tillbaka, som om konen inte vill befinna sig i mittläge, i så fall uppsöker du containern.

Det är OK om du ligger max + 1 mm EFTER omkantningen (då har du en perfekt högtalare år år 2012!)

Om du kantar om - Kolla att anslutningsstrumporna mellan chassi (korgen) och konen är OK. Kör någorlunda hög frekvens, dvs över 1kHz eller musik utan bas och "pilla" på strumporna vid konen och korgen. Skrapar det inte är strumporna OK. Skrapar det - löd i kanten på konen eller om det är vid korgen det är lite "glapp i strumpan.

Centrerar konen, är inte nedhängd samt att det inte "ploppar" när man drar konen fram/tillbaka ÄR DET ALLTID VÄRT ATT RENOVERA!

Hej ,jag har fuskat lite med den nedre upphängningen ,det var nerhängd ock bulig från början .Jag blötte upp den med ljummet vatten ock chimsade talspolen,drog sen upp den i plant läge ock lät det torka.När jag tog bort chimsen så är den helt plan men lite bulig på några ställen i yttre kanterna på spidern .Men det pluppar ingenting ock det är lika mkt motstånd utåt som inåt.Mvh.....

[Gastone]

Hej ,jag har fuskat lite med den nedre upphängningen ,det var nerhängd ock bulig från början .Jag blötte upp den med ljummet vatten ock chimsade talspolen,drog sen upp den i plant läge ock lät det torka.När jag tog bort chimsen så är den helt plan men lite bulig på några ställen i yttre kanterna på spidern .Men det pluppar ingenting ock det är lika mkt motstånd utåt som inåt.Mvh.....

Jag har läst att flera har gjort liknande med sina element.
Jag ska prova och leka lite med dessa med ljummet vatten och se om spidern blir plan, isf är det ju utmärkt.
Tillägas kan att mina är inte buliga, men de blir kanske efteråt

[zapanasta]

Hej ,jag har fuskat lite med den nedre upphängningen ,det var nerhängd ock bulig från början .Jag blötte upp den med ljummet vatten ock chimsade talspolen,drog sen upp den i plant läge ock lät det torka.När jag tog bort chimsen så är den helt plan men lite bulig på några ställen i yttre kanterna på spidern .Men det pluppar ingenting ock det är lika mkt motstånd utåt som inåt.Mvh.....

Jag har läst att flera har gjort liknande med sina element.
Jag ska prova och leka lite med dessa med ljummet vatten och se om spidern blir plan, isf är det ju utmärkt.
Tillägas kan att mina är inte buliga, men de blir kanske efteråt

Risken är att dom blir lite buliga skulle jag tro om man har otur. men undrar va som är bäst? nerhängda plana spidrar eller lite buliga raka

[Gastone]

Jag ska faktiskt.se prova att ånga spidern, lägga elementet upp-och-ner så spidern kommer i våg, och sen får den torka där, utan att ta bort dustcapen.
Ska det gå åt helvete, så ska det vara med musik...

[jansch]

Shims:a talspolen INNAN du blöter eller värmer spindeln. Har du dåliga skumgummikanter kan det vara svårt då spolen kan kantra. Se då till att shim:set fyller ut ordentligt och är nedstucket minst 10mm.

Damkåpan tar du bort med aceton, vill man inte ha "vätskefläckar" på konen börjar man med att först pensla HELA konen och damkåpan med aceton. Sedan mer aceton vid kanten till damkåpan tills limmet är så uppmjukat att man kan lossa med en skalpell eller brytbladskniv. Låt acetonet få tid på sig att lösa upp limmet.

Helst borde man kanta om först MEN man vet ju aldrig om man "får till" spindeln......

[Gastone]

Shims:a talspolen INNAN du blöter eller värmer spindeln. Har du dåliga skumgummikanter kan det vara svårt då spolen kan kantra. Se då till att shim:set fyller ut ordentligt och är nedstucket minst 10mm.

Damkåpan tar du bort med aceton, vill man inte ha "vätskefläckar" på konen börjar man med att först pensla HELA konen och damkåpan med aceton. Sedan mer aceton vid kanten till damkåpan tills limmet är så uppmjukat att man kan lossa med en skalpell eller brytbladskniv. Låt acetonet få tid på sig att lösa upp limmet.

Helst borde man kanta om först MEN man vet ju aldrig om man "får till" spindeln......

OK, ska prova...

[Gastone]

Har opererat bort de mögliga kanterna och tagit bort "dustcapen". Det var lättare än jag befarat.
Det ena elementet har spelats med trasig skumkant( inte av mig) för man kan se två små slitage/anligg vid skarven i hylsan-som-spolen-är-lindad-på, den mäter dock OK. Det andra elementet är ua..

Väntar på nya skumkanter...!

[zapanasta]

Nu har jag 3 st nykantade basar här sen ett par dar . 2 av dom har lite buliga spidrar , en helt rak .Har lyssnat ock jämfört basarna sinsemellan med musik ock diverse testtoner, hör ingen skillnad mellan dom, möjligt att det är mätbart men det bryr jag mig inte om . Huvudsaken är att det låter bra

[Gastone]

Jag har nu kantat om elementen, svept dem ett par gånger, monterat dem och lyssnat lite.

Den ena är perfekt, men den andra går upp-och-ner i frekvens i slutet av svepet(20Hz - 20kHz), tänkte att det gör inte så mycket då delningen kommer in innan den når dit.
Moterad låter den dock sprängd med skorr i hela registret!

Är det en misslyckad kantning eller vad ?

Jag ska byta plats på elementen och kolla igen...

[jansch]

Testa på två sätt. Först:

- Högtalaren oansluten. Tryck med pekfingret på konen "klockan" 3, 6, 9 och 12. När du börjar trycka skall konen inte skrapa, när du har trycket ner membranet 4-5 mm känner du att det skrapar (talspolen skrapar i magnetgapet). Om du behöver trycka lika mycket i de fyra lägena innan det börjar skrapa har du en centrerad talspole.

- Det finns risk att "strumpan", dvs ledningen mellan lödörat på korgen och konen har elektriskt glapp. Kolla på följande sätt:
Högtalare ansluten till tongenerator (sinus*), sådär 1200 - 2000 Hz. Ta och "pilla" på strumpan med fingrarna, håll fast den mot lödörat, respektive anslutningen mot konen.
Du märker ganska snart om det är glappis i någon av strumporna.

I "värsta fall" kan ett glapp utstått på framsidan av konen där strumpan är lödd mot talspoletråden.

Har du tur ligger felet precis i t.ex anslutninge ntill lödörat och det enda du behöver göra är att lägga på lite lödtenn. Se till att st4rumpan inte suger för mycket tenn så den blir styv en längre bit.

* Kör alltid sinusvåg! De flesta tongeneratorer har fyrkantvåg och ramp (sågtand) också . Dessa vågformer kräver teoretiskt oändlig acceleration av membranet/talspolen. Det är därför lätt att köra söner en högtalare med fyrkantvåg....

[Gastone]

Hmm, det skrapar kl 10, 12, 15!

Håller på att lossa skumkanten på elementet, det ska ta-mig-fan låta rätt när jag är färdig, annars åker den i skrotbingen...

[Gastone]

Japp, nu är den OK!

Ivan Rebroff dånar(nåja) ur burkarna nu ...

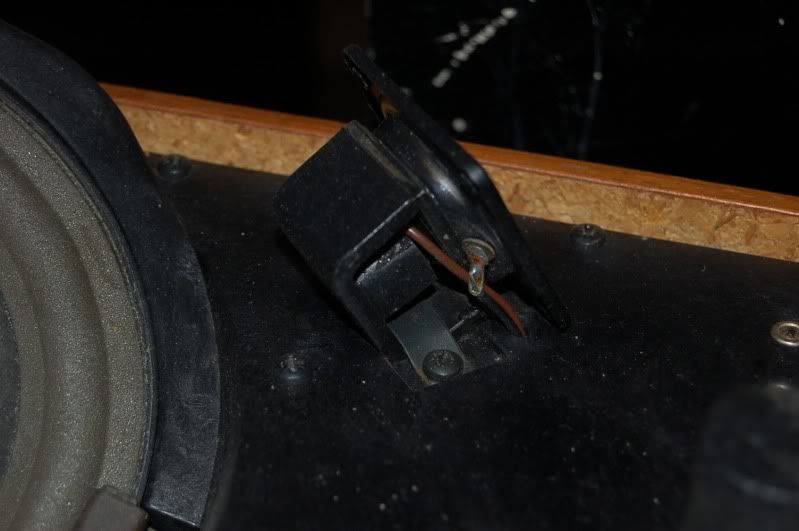

Ska bygga om terminalerna, och byta kondingarna i filtret till lite modernare.
Diskanterna funkar visserligen, men jag har bättre klarhet i mina datorhögtalare. Lite nyare skulle inte göra ont ... får se vad jag kan hitta!

[zapanasta]

Bra jobbat

[Gastone]

Bra jobbat

Tack! man är ju noob på såna häringa avancerade operationer ...

[Gastone]

OK, vad är det som gäller numer...

Ska man ha EKK eller vad som internkablage mellan terminalerna och filter, eller vad ?

Har lite Biltema OFC 2 x 2,52 mm2 och ett hundratal meter MDS silverkabel, tror det finns lite EKK och vanlg kat5 nätverkskabel också...

Så vad rekommenderar herrarna ?

[P5]

OK, vad är det som gäller numer...

Ska man ha EKK eller vad som internkablage mellan terminalerna och filter, eller vad ?

Har lite Biltema OFC 2 x 2,52 mm2 och ett hundratal meter MDS silverkabel, tror det finns lite EKK och vanlg kat5 nätverkskabel också...

Så vad rekommenderar herrarna ?

Sist jag ställde samma fråga fick jag till svar att koppar duger fint. Det gjorde det också så valet av kabel borde nog styras av hur mycket du är beredd att lägga ut. Jag hade använt något som liknar originalet, fast med något större area.

MVH
Carl

[Gastone]

OK, vad är det som gäller numer...

Ska man ha EKK eller vad som internkablage mellan terminalerna och filter, eller vad ?

Har lite Biltema OFC 2 x 2,52 mm2 och ett hundratal meter MDS silverkabel, tror det finns lite EKK och vanlg kat5 nätverkskabel också...

Så vad rekommenderar herrarna ?

Sist jag ställde samma fråga fick jag till svar att koppar duger fint. Det gjorde det också så valet av kabel borde nog styras av hur mycket du är beredd att lägga ut. Jag hade använt något som liknar originalet, fast med något större area.

MVH
Carl

Hmm, OK ... en kardel eller fler kardel ?

Ingen mer av er-som-vet ...

[P5]

Jag vågar påstå att det inte har någon betydelse.

Jag har använt 1.5mm2 flerkardelig kopplingstråd till ett par OA14, ett annat par högtalare fick Supra Ply. Vissa använder EKUA (även om jag tycker att den är något för tunn), andra EKK.

Så länge du håller dig till en adekvat area på kabeln så tror jag inte att du kan höra någon som helst skillnad olika kablar emellan. Såvida du inte har "guldöron" förstås.

MVH
Carl

[BengtAllevad]

Vad sägs om "lampsladd" 0,75 kvadrat?

Om man sätter den halvmetern 0,75 kvadrat inom högtalaren i relation till kabeln mellan förstärkare-högtalare som kanske är 10 m och där 2,5 kvadrat räcker gott, så borde inte 0,75 arean ha någon betydelse,
eller....

Jag tar gärna emot tips om jag är helt fel ute, ty jag har precis dragit nytt i mina OA5 och ändrar gärna om det behövs.

[jansch]

Håller med Bengt och P5.

2,5 mm2 och EKK blir väl för "stökigt" att löda mot bl.a befintligt kort. Orginalkabeln i ALLA Sonab/Carlsson är ju inget att skryta med (är den 0,5?) och trots det har det låtit bra i 30 år.....

KAT5 verkar dock inte vara en höjdare om du ändå ska byta.

Jag använder 0,75 respektive 1,5 Biltema kabel (RKUB eller H07V-K) som är lagom stel och funkar att löda i befintliga hål i kretskorten.

Behöver jag nämna att jag inte tror på kablar som skall förbättra världen.... Jag menar - talspolen i ett högtalarelement har normalt vanlig lackad koppartråd som är femtielva gånger längre än internkablaget. Sedan har vi spolarna som också är normalt vanlig lackad koppar (och ibland folie).

Så man kan ju fråga sig vad en ynka meter kopplingstråd överhuvudtaget har för möjlighet att försämra signalen?

[Gastone]

Nä, det låter ju vettigt.
Jag är heller ingen utövare av ormolja men jag har bytt diskantkabeln från filtret till på mina andra högtalare, från "ringledningstråd" till en skärmad variant från nån RCA kabel, såg snyggare ut, men hoppsan!!! en bra bit av diskanten försvann.

Jag ska byta tillbaka nån dag...
Diskanten är ett Gamma VLD 13 Horn.

Svalander gör också gällande att dessa horn låter bäst med "ringledningstråd", vad-den-nu-heter..

En annan sak jag upptäckte var att samtliga diskanter i OA14 sitter fasvända. Stämmer det!?
Iofs så är där märkning på "minus" ingången på filtret att diskanternas "plus" ska sitta där....

Får kolla i lite gamla trådar...

[Gastone]

hmm, ingen som vill bli av med några MT24:or, 8st närmare bestämt.

Bytes mot motsvarande MT20, eller något annat ...

[jansch]

Jag har försökt få tag i 8 st. (minst) MT24:or i två månader. Hittills har jag fått tag i "0"!
Varför inte prova Monacors diskant DT2N?

[slockna]

förra veckan var det en hög till salu på blocket, nu är de botta!

[jansch]

det var väl MT20?...på Blocket

[dalkarl]

Har för mig att det var ett gäng MT20.
Tänkte också införskaffa 6 st 8 ohms MT24, men de verkar svårare än att hitta en nål i en höstack

[slockna]

....det KAN ha varit MT20....

Jag har fundert på om Visaton TW6 kan fungera i en OA 5 . Kan nog fås för en hundring stycket

[BengtAllevad]

....det KAN ha varit MT20....

Jag har fundert på om Visaton TW6 kan fungera i en OA 5 . Kan nog fås för en hundring stycket

Jag har provat Visaton TW6.
Köpte 8 st för ett "fullskaleprov" i OA5 i våras.

Lät inte bra och inte bättre än MT20, möjligen annorlunda.
En okunnig gissning är att dess resonansfrekvens ligger för högt.
Jag stod ut med dem i ungefär en månad. Två st. monterade jag sedan som diskantförstärkning i våra kökshögtalare och delade mjukt vid 5000Hz och då lät den bättre.

Därefter köpte jag OBI T22 och de låter i mitt tycke tillräckligt bra och jag "sitter helt nöjd."

Dock inte så diskantrikt och samtidigt så subtilt, som jag upplever en dometweeterhögtalare men det är ju knappast relevant i Carlson 60- och 70 tals modeller men just dessa tycker jag ändå om totalt sett m.a.p ljud/utseende.

[jansch]

Ska det bli ett "lyft" bör man nog satsa på en dome. Generellt kanske med lite större diameter.
Hela konstruktionen av "cone tweeters" med liten spole och kon bygger på kompromisser (typ MT20 eller liknande). MT20 och MT24 låter ju ovanligt bra jämfört med många andra sådana. Ta t.ex. SEAS gamla diskant som fanns i många Carlsson hembyggen - den är inge bra....

"Risken" är väl att lite av Carlssonljudet går förlorat med "dome":ar om inte diskanten rullar av i det hörbara området.

[Gastone]

Mina erättningselement(SC165.2) har anlänt ...
Håller på med att fixa nya terminaler, sen ska vi se ... höra menar jag

Btw, var får man tag i "coating" soppa ?
Har googlat lite varstans, men tji fick jag ...

[Gastone]

Såja, nu är de inkopplade´...

Dåligt låter de ju inte, men jag tycker där är en slöja över diskanten iaf om man lyssnar på lite snabbare piano, typ Mozart "Alla Turca", tar man sen nån poplåt så fick jag dämpa diskanten ett steg.
Men diskanterna kanske är "trötta" som nån uttryckte det på forumet.

Basen går djupt fast jag inte har dem mot nån vägg ännu, men lite mer tryck hade inte gjort ont, skulle vara kul att höra ett par OA-116...

[Fjonkalicious]

Btw, var får man tag i "coating" soppa ?
Har googlat lite varstans, men tji fick jag ...

Läs under diskantelement, rengöring av diskantelement och coating av diskanter:

http://www.carlssonplanet.com/renovation.php#element

Mvh

Filip

[Gastone]

Btw, var får man tag i "coating" soppa ?
Har googlat lite varstans, men tji fick jag ...

Läs under diskantelement, rengöring av diskantelement och coating av diskanter:

http://www.carlssonplanet.com/renovation.php#element

Mvh

Filip

Aha, "vattenlösligt kontaktlim" ... okay ...

[Gastone]

Jag har spelat på lådorna ett tag nu, tycker de låter varken bättre eller sämre än mina gamla burkar, ja skulle vara diskanten då, är man van vid banddiskanter så...
Iofs så står de inte intill nån vägg ännu, men det är på G.
Den klara förbättringen är att de tar mindre plats...

[Gastone]

Har fått tag på 10 st CT-62H, undrar var info om HP-filter finns bland alla dessa tusentals trådar...om man nu har SC165.2 bas ???

[schmutziger]

Har fått tag på 10 st CT-62H, undrar var info om HP-filter finns bland alla dessa tusentals trådar...om man nu har SC165.2 bas ???

Finns att köpa på
http://www.carlssonplanet.com/

kostar en dryg hundring tror jag

[Naqref]

Sök på tank och oa-14 så finns det info om hur filtret ska se ut här på faktiskt.se

[Gastone]

Sök på tank och oa-14 så finns det info om hur filtret ska se ut här på faktiskt.se

Tack Naqref, visste att jag hade sett den tråden nånstans...

Nu är det inte säkert att CT62H:orna hamnar i mina OA14 eftersom jag bara fick 10 st, det är större risk att de hamnar i mina OA6.1 kopior, och transformeras till ett par AO224.

[staffanw]

Har fått tag på 10 st CT-62H, undrar var info om HP-filter finns bland alla dessa tusentals trådar...om man nu har SC165.2 bas ???

Finns att köpa på
http://www.carlssonplanet.com/

kostar en dryg hundring tror jag

Jag hittar inte var man köper det så det verkar som om det försvunnit ur sortimentet. Jag hade gärna köpt beskrivningen till mina OA14 och nya CT62 som just nu befinner sig i Paris.

Alla komponenter finns i http://www.faktiskt.se/modules.php?name=Forums&file=viewtopic&t=7404&start=0&postdays=0&postorder=asc&highlight= även om jag inte riktigt greppar om var kondingen på 10uf ska sitta Ska den sitta parallelt med den nya 4uf eller ?

[Gastone]

JA, den befintliga 10uF ska parallellkopplas med den nya på 4,7uF,

alltså rakt ovan på...bas/mellan elementets terminaler!

MEN den länken du refererar till gäller med "obi T22-oa".

[staffanw]

JA, den befintliga 10uF ska parallellkopplas med den nya på 4,7uF,

alltså rakt ovan på...bas/mellan elementets terminaler!

Det sista förstår jag inte. Den befintliga 5.6uF sitter väl i serie med diskanterna och ersätts av 4.7uF plus en parallell 10uF. På basen sitter väl redan en 10uF, som förövrigt ska utökas med ytterligare en parallellt 4.7uF om man har de nya basarna.
Det ger om jag förstått rätt 14.7uF i serie med diskanterna, 1mH spole parallellt med diskanterna (ersätter 0.5mH) plus 14.7uF parallellt med basen. Motstånden i byglarna oförändrade.

MEN den länken du refererar till gäller med "obi T22-oa".

Nja, när jag klickar på den kommer jag till Tanks renoveringstråd från 2005.

Tacksam för hjälp !
/staffan

[schmutziger]

Har fått tag på 10 st CT-62H, undrar var info om HP-filter finns bland alla dessa tusentals trådar...om man nu har SC165.2 bas ???

Finns att köpa på
http://www.carlssonplanet.com/

kostar en dryg hundring tror jag

Jag hittar inte var man köper det så det verkar som om det försvunnit ur sortimentet. Jag hade gärna köpt beskrivningen till mina OA14 och nya CT62 som just nu befinner sig i Paris.

Alla komponenter finns i http://www.faktiskt.se/modules.php?name=Forums&file=viewtopic&t=7404&start=0&postdays=0&postorder=asc&highlight= även om jag inte riktigt greppar om var kondingen på 10uf ska sitta Ska den sitta parallelt med den nya 4uf eller ?

http://www.carlssonplanet.com/order.php

[staffanw]

...

http://www.carlssonplanet.com/order.php

Där finns ingenting utom en email adress till Per G.

[schmutziger]

...

http://www.carlssonplanet.com/order.php

Där finns ingenting utom en email adress till Per G.

Man måste trycka på den svenska flaggan

eller läs här:
BESTÄLL FRÅN SSC:
Dokumenten nedan är godkända av rättighetsinnehavaren Stiftelsen Stig Carlsson - SSC. Här återfinns såväl dokument från Stig Carlssons egen hand som de som på 2000-talet tas fram inom SSC. Orsaken till avgifterna är stiftelsens arbetsinsats och materialåtgång vid experiment- och konstruktionsarbete. Se noga till att ange din e-post på inbetalningen så dokumenten hamnar hos rätt person!
Typ Pris

Fullständig modifieringsbeskrivning av filtren i Sonab OA-2212 (3 sidor översättning av Stig Carlssons på tyska skrivna instruktion till av S.C. auktoriserade ingenjörer). Dokumentet gäller förhållandet 1980 och vid användning av diskantelementen Peerless MT24CT (vilka slits ytterst lite i denna konstruktion och därför egentligen inte behöver bytas till CT62 vilket annars är fallet med 60- och 70-talsmodellerna).


300:- (35€)

Fullständig modifieringsbeskrivning av filtren i Sonab OA-116 (17 sidors kompendium med allmänna råd, arbetsinstruktioner, verktygstips, exakta ritningar och materiallistor inklusive Elfas beställningsnummer) samt en återskapad översättning av Stig Carlssons modifieringsinstruktion från 1979 till av S.C. auktoriserade ingenjörer m.m. OBS! Kan inte mejlas!
(Denna modifieringsbeskriving bygger på användning av diskantelementet Peerless CT-62 som inte längre tillverkas, samt på version 5 av Carlssonbas/mellanregisterelementet B65-oa i de särskilda resistenserna 5,3 och 16 ohm, inte heller dessa båda element tillverkas idag. Har man inte dessa element bör man vänta tills nya Carlssonelement och en ny anpassad modifieringsbeskrivning tagits fram, Tills vidare kan man alltid till en lägre kostnad låta renovera originalelementen till nyskick - på t ex CarlssonPlanet)


400:- (45€)

Ritning över Y-monterade diskanter på Sonab OA-5/OA-6/OA-14 (Y-montering reducerar kamfiltereffekter i originalkonstruktionen och rekommenderas av SSC och CarlssonPlanet)


150:- (16€)

SSC-modifiering av 70-talmodellerna Sonab OD-11, OA-12 och OA-14 (samma modifiering för alla tre). Anpassar diskantfiltren så att frekvensgången blir spikrak med de nu utgångna CT-62-diskanterna. Filterritning och enkla arbetsinstruktioner (dokumentet är 14 kb).


125:- (15€)

Kretsschema över rörförstärkaren till Kolboxen


150:- (16€)

Kretsschema över rörförstärkaren till den rördrivna "Kungen av Carlssonhögtalare" OA-6 Typ I (dokumentet är 512 kb stort)


150:- (16€)

Kretsschema över "bass-energizer"-steget till OA-6 Typ II.


150:- (16€)

BESTÄLLNING:
När du bestämt vad du vill beställa av SSC, gör följande:

Räkna ut priset, och lägg till 25:- i porto- och hanteringskostnad per dokument du beställer och vill ha i brevform.
Alla dokument ovan kan dock mejlas utan portokostnad - utom OA-116-modifieringen!
Skriv tydligt på en postgirotalong vilka dokument du beställer. Ange "mejlas" om du nöjer dig med att få dokumenten mejlade (bäst och billigast för Stiftelsen) och OBS! Glöm framförallt inte att uppge e-postadress på inbetalningen!

Skriv annars också ditt namn och fullständiga postadress (gärna också ett telefonnummer) om du hellre vill ha dem i papperskopia.
Sätt in slutsumman på följande postgironummer:

Pg 18 31 62-7
"Stiftelsen Stig Carlsson"

- så kommer dokumenten inom ett par-tre veckor (snabbast via mejl). Leveranstiderna sköts på fritid på helger och kan bli fördröjda p.g.a. arbetsresor och omständigheter utanför stiftelsens kontroll. Alla får dock sina dokument till sist, det garanterar vi!

Om problem med leveranserna uppstår: Kontakta oss via sajtens kontaktfunktion. Vi svarar på alla mejl!

[staffanw]

Aha, svenska flaggan var nyckeln till det hela. Synd att man inte vill sälja till icke svensktalande, men det kansle beror på att dokumentationen bara finns på svenska. Man väl lägga i alla fall in en text som hänvisar till den svenska sidan istället för att bara ha den engelska sidan tom.

[Gastone]

HA! Det visar sig att där redan sitter MT 24 HFC i mina OA-14, så nu kan jag med gott mod använda de nyanlända MT 62H i mitt AO224 projekt.

Fan vad lite man vet...


EDIT: Ändrat data...

[petersteindl]

HA! Det visar sig att där redan sitter MT 24 HTC i mina OA-14, så nu kan jag med gott mod använda de nyanlända MT 62H i mitt AO224 projekt.

Fan vad lite man vet...

Du menar MT24HFC?

Stereo

MvH
Peter

[Gastone]

HA! Det visar sig att där redan sitter MT 24 HTC i mina OA-14, så nu kan jag med gott mod använda de nyanlända MT 62H i mitt AO224 projekt.

Fan vad lite man vet...

Du menar MT24HFC?

Stereo

MvH
Peter

Jo, jag menade MT 24HFC och enligt Grafpro's def av diskanten så har mina en anslutning på varje sida om hästskomagneten....

Alltså vanliga MT 20... *suck*

[petersteindl]

Jag har för mig att det endast var OA-116 och OA-2212 som fick MT24HFC. Det kan ha tillverkats OA-12 och OA-14 på slutet med MT24HFC, men jag känner mig lite osäker därvidlag.

MvH
Peter

[Gastone]

Det är säkert så som du säger Peter, jag hoppades bara att eftersom basarna var bytta till andra okända Peerless i mina lådor så hade kanske vederbörande också bytt diskanterna, men så var dock inte fallet...

[Gastone]

Jag kollade upp de diskanter som satt i mina OA6.1 cloner.

Tror det är MT 20 HFC, men de har båda anslutningarna tätt tillsammans på en sida !?
Helt oskyddade, inget "damskydd" framför och ingen plastram, 4st märkta med 4 Ohm, men mäter 7,3 resp 9,3 Ohm.

Ska se om jag kan fixa lite bilder under morgondagen...

[petersteindl]

Jag kollade upp de diskanter som satt i mina OA6.1 cloner.

Tror det är MT 20 HFC, men de har båda anslutningarna tätt tillsammans på en sida !?
Helt oskyddade, inget "damskydd" framför och ingen plastram, 4st märkta med 4 Ohm, men mäter 7,3 resp 9,3 Ohm.

Ska se om jag kan fixa lite bilder under morgondagen...

Alltså, dammskydd och plastram har inget att göra med diskantelementet. Det var saker som Sonab fick ditsatt. Original Peerless MT24HFC har inget dammskydd och ingen plastram. original MT24HFC som Sonab använde sig av hade dammskydd och plastram enligt Sonabs önskemål.

MvH
Peter

[Johan_H]

Jag kollade upp de diskanter som satt i mina OA6.1 cloner.

Tror det är MT 20 HFC, men de har båda anslutningarna tätt tillsammans på en sida !?

Jag hittade ett par OA5 typ I (de tidigaste) på Myrorna, som jag snyggade upp förra månade. De MT20HFC som satt där hade anslutningarna tätt tillsammans på en sida. De var monterade med dessa uttag uppåt, och kablarna var dragna ovanpå baffeln längs sidorna.

En av diskanterna var sönder, så jag köpte ett par nya (dvs beggade) på en annons. Dessa MT20HFC hade anslutningarna på var sin sida om högtalaren. Troligen finns båda versionerna?

[Gastone]

Ja, så är det nog...

Lite bilder:
Dessa satt i mina OA6.1:



Och dessa i OA14

[data_foggen]

Kolla här: Phons bilder på olika Sonab diskanter

Dina oa14 har mt20 diskanter. De finns med bara tyg och med plastram/tyg.
De du har på oa6.1 kanske kan vara mt225, svårt att se.
Mvh
//H

[Gastone]

Kolla här: Phons bilder på olika Sonab diskanter

Dina oa14 har mt20 diskanter. De finns med bara tyg och med plastram/tyg.
De du har på oa6.1 kanske kan vara mt225, svårt att se.
Mvh
//H

OK, och tack för länken, kan vara pra att ha i framtiden.

Jag får försöka få tag på 8st friska MT24HFC och byta...
