Renovering av OA116

[smorgar]

Tack för tipset!

Lackfirman ska titta närmare på om något behöver bättras på. Sen tänkte jag lägga lite extra bara för att vara på den säkra sidan beroende på hur dom ser ut när jag får hem dom.

[smorgar]

Idag börjar vi med att ta loss allt gammalt fullött kablage från diskanterna



Badbing badaboom

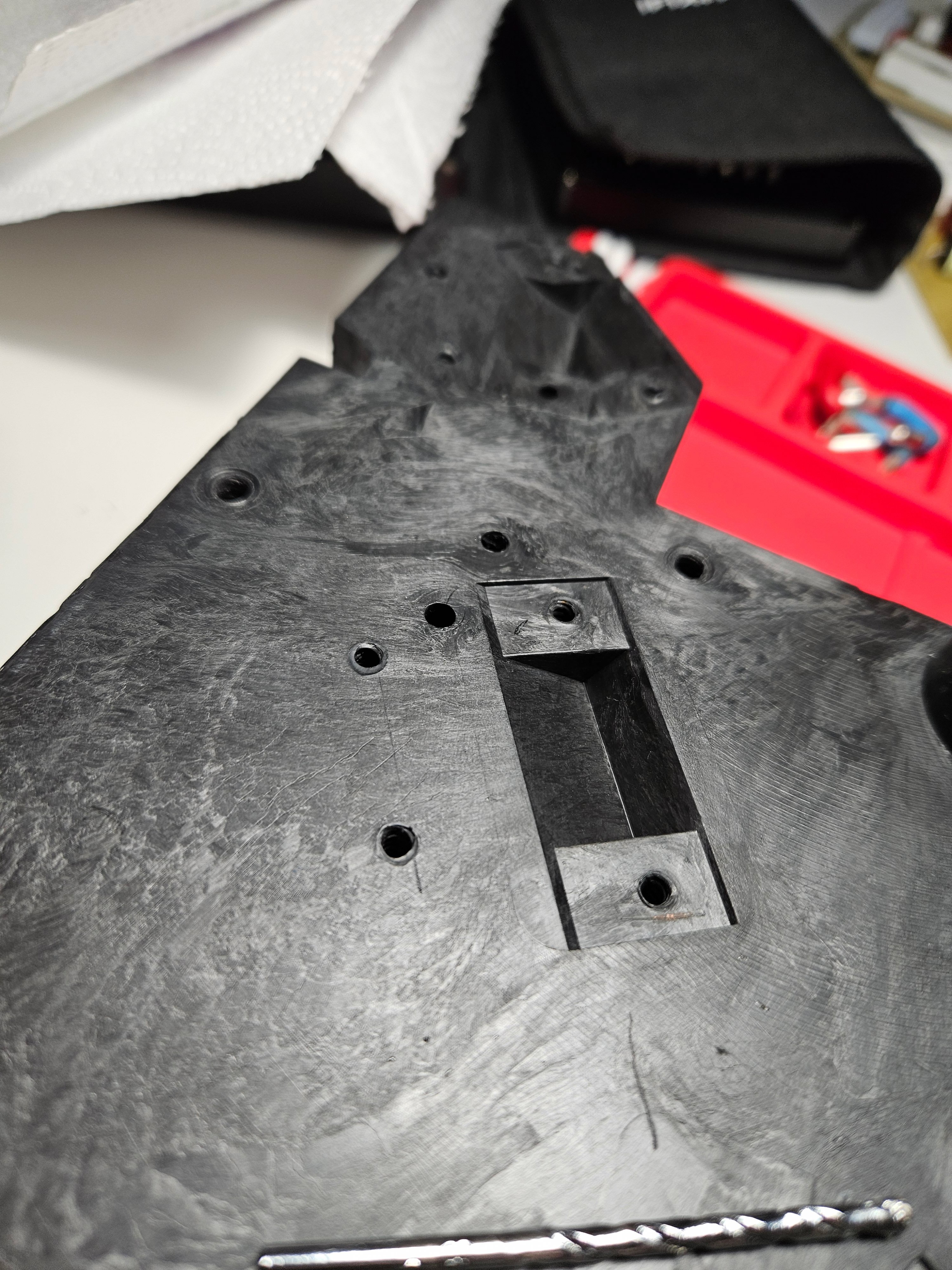

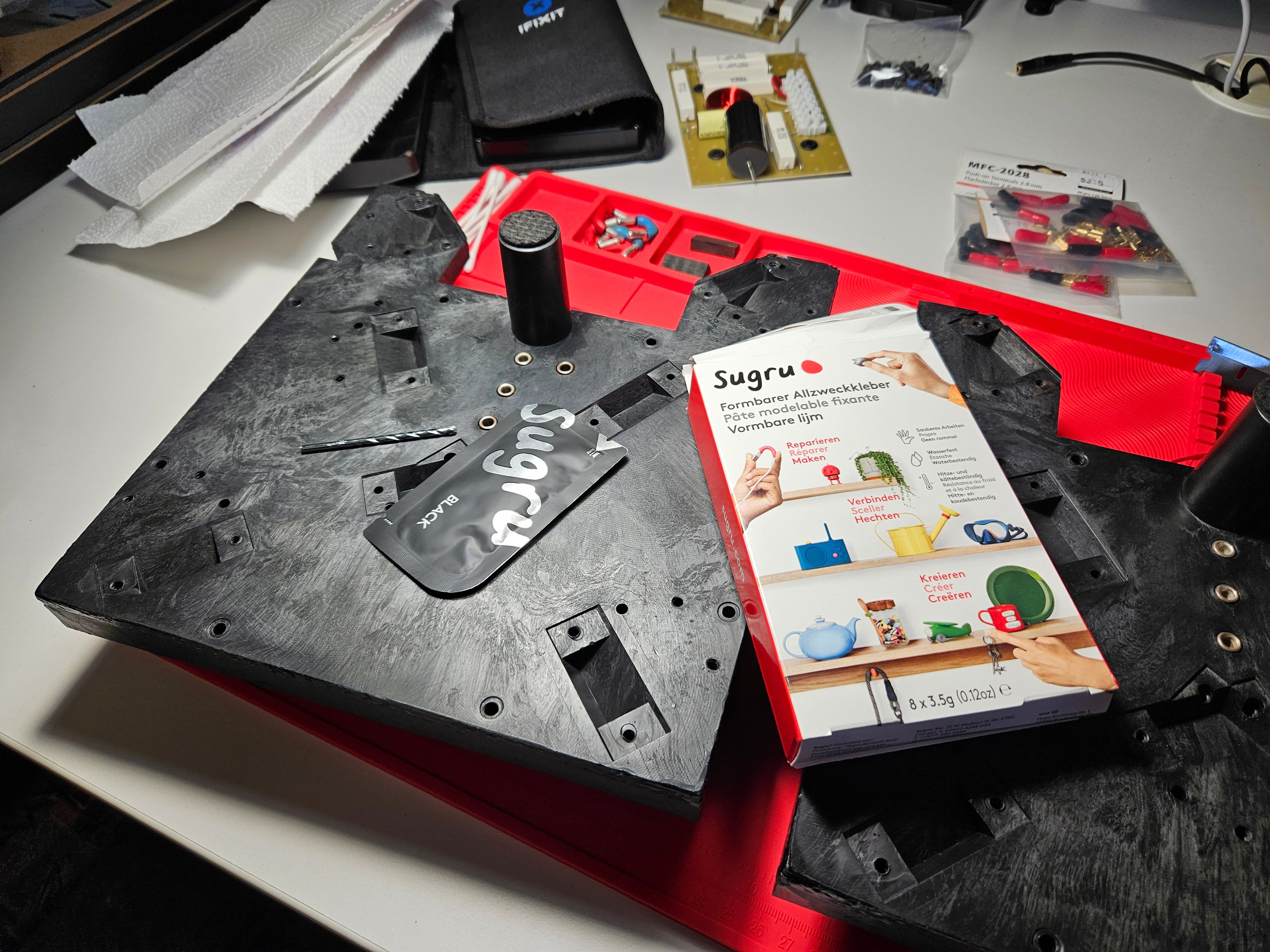

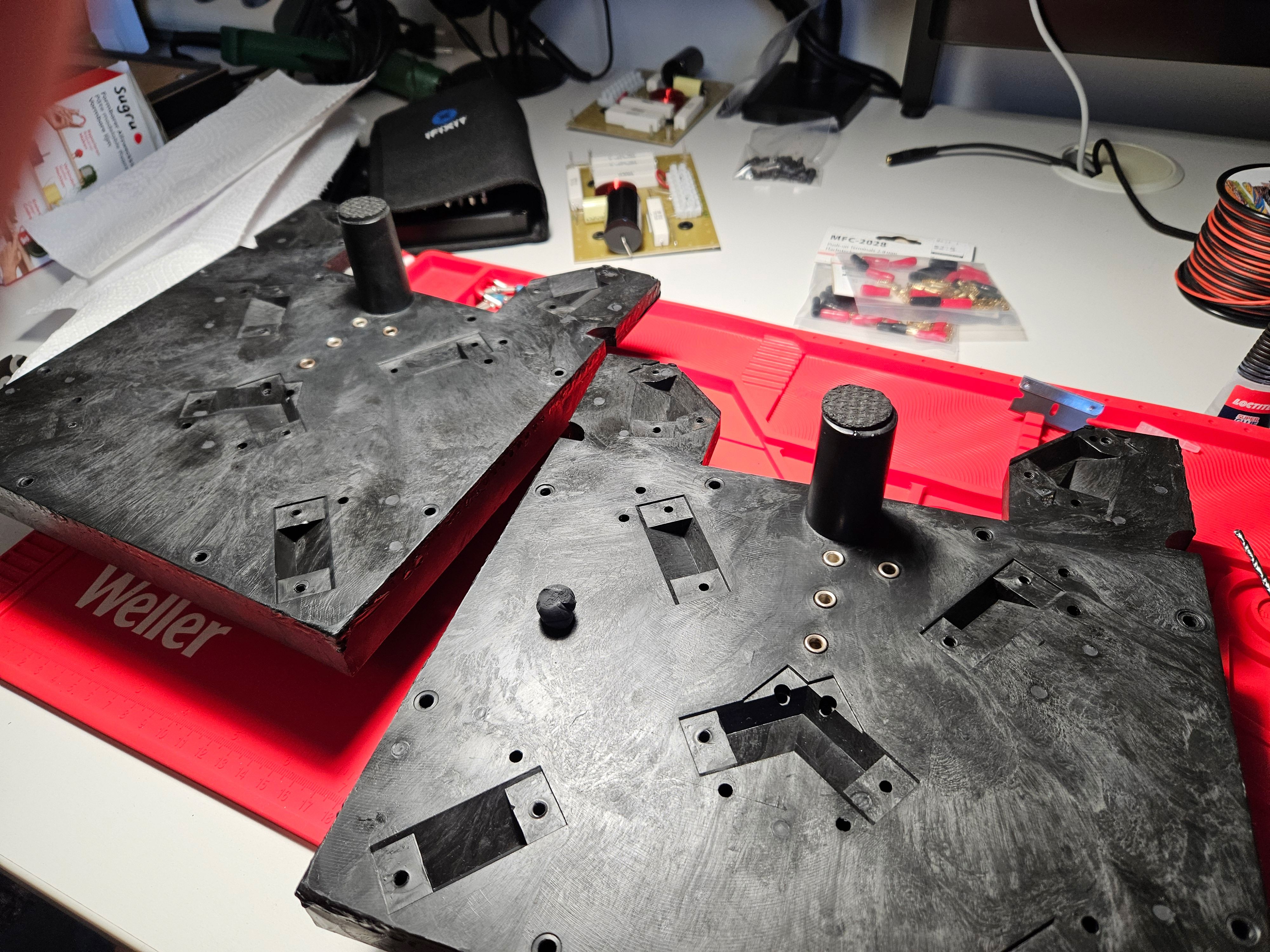

Gamla borrhål från T22orna pluggas med ler-limmet Sugru, syns knappt i verkligheten men på bild lyser dom nästan. Sugru svart är grå-aktig till färge och kommer smälta in mot den svart-gråa baffeln när det stelnat och skiftat till en mörkare ton.

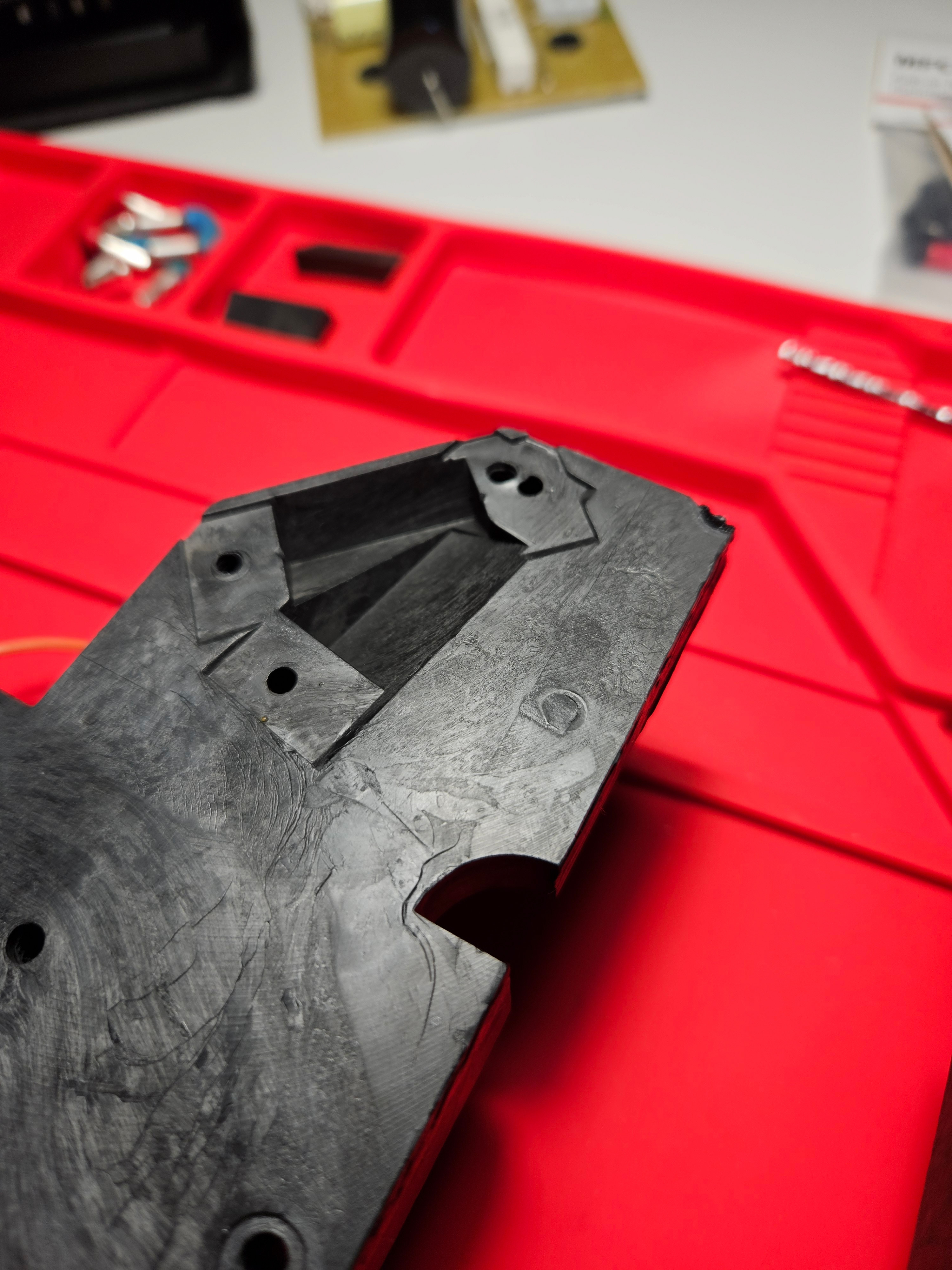

Jag pluggade dessutom igen hålen för den oanvända diskant-platsen och byggde på hålen längst bak på diskanbattfeln då de tar stryk när man skruvar i hålet brevid.
Med ett borr för att fylla hålen och sen ett rakblad för att skära av det som inte går ner.


Före


Efter


Dags för mellanregistret att få samma behandling


[smorgar]

När man lagt till ett gäng bilder i sin post så blir forumet lite tokigt och börjar byta bilder hej vilt...
En liten dämpningspad har flyttat på sig...


Det ordnar Herr Karlsson

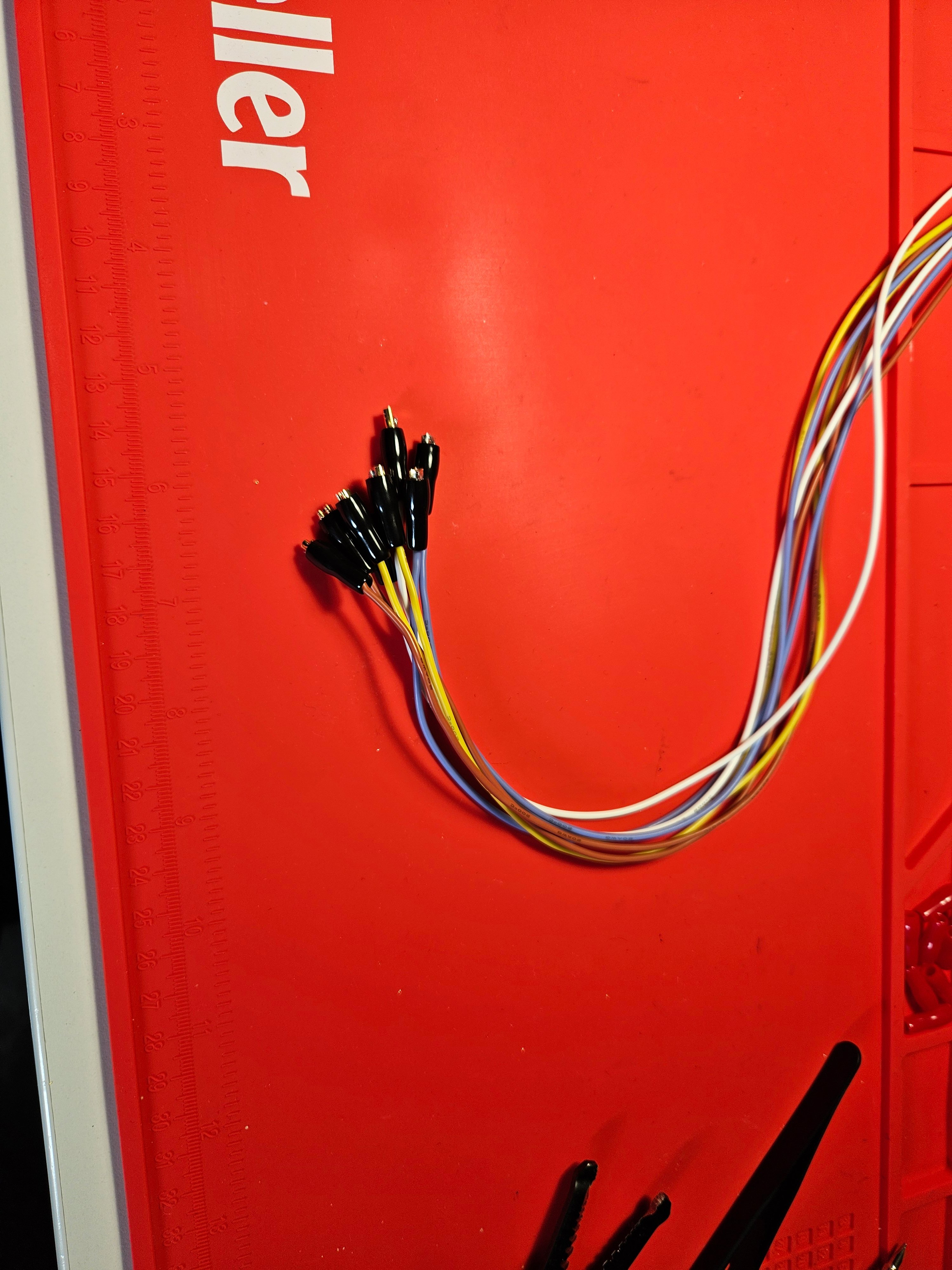

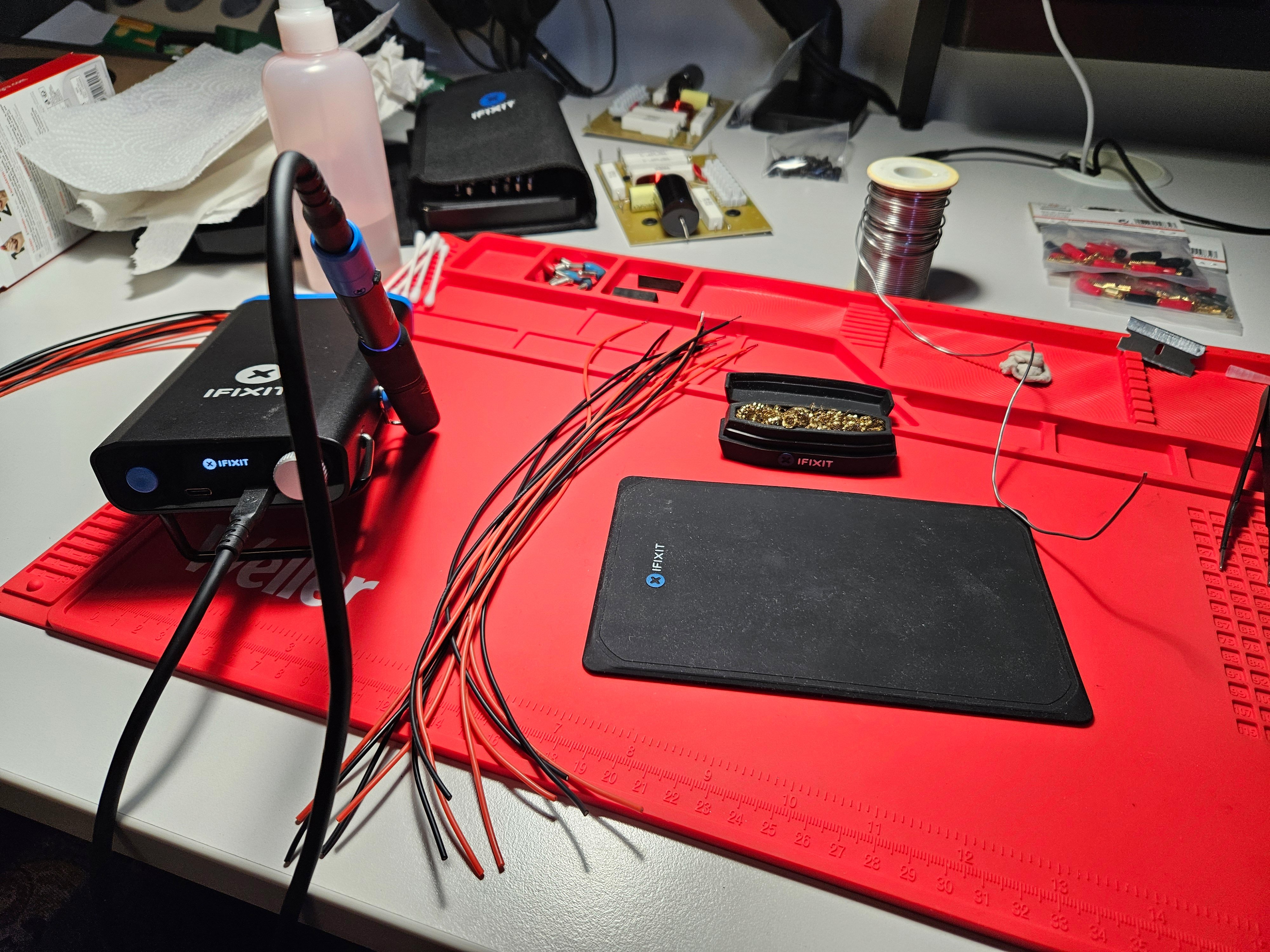

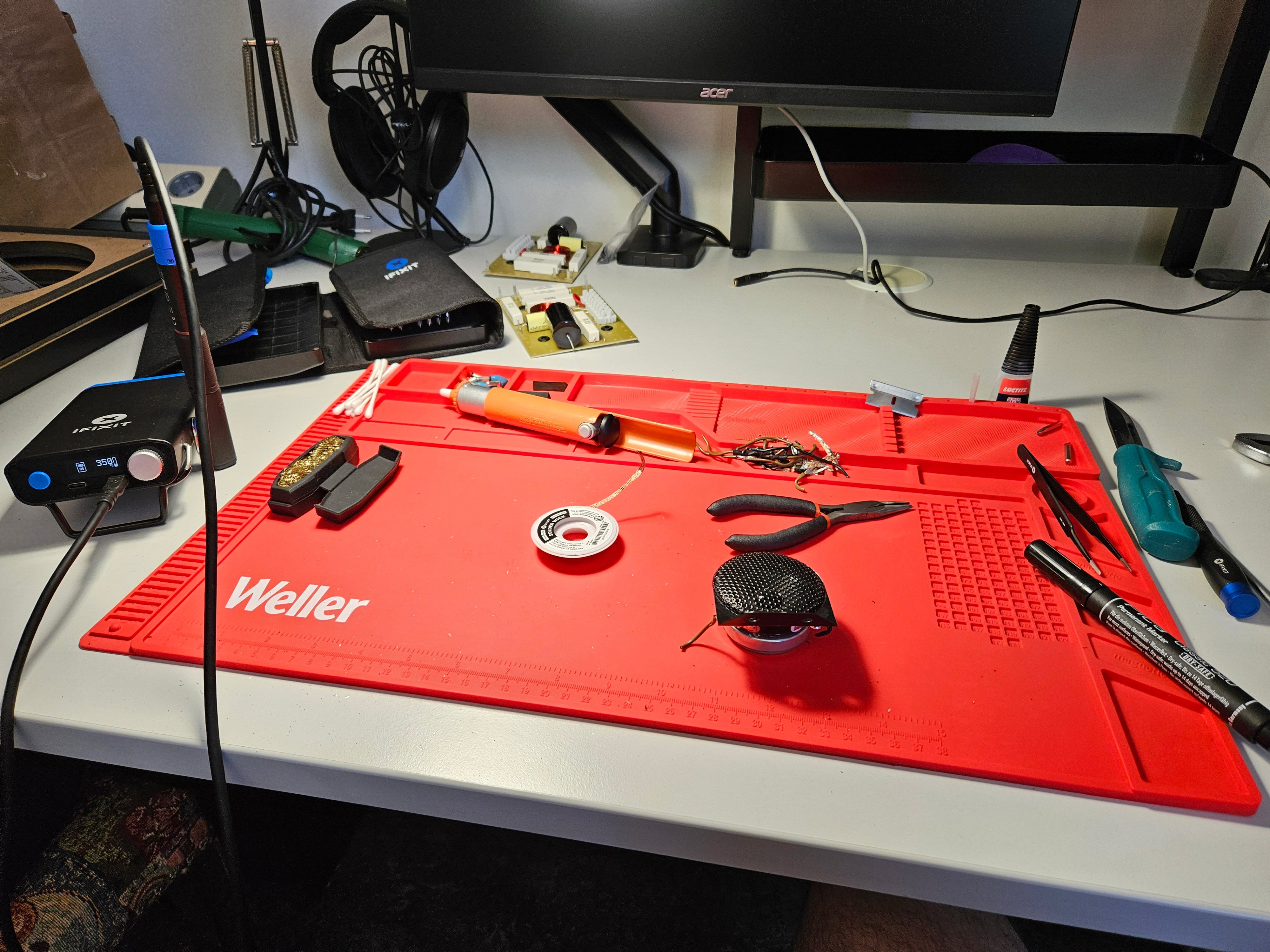

Dags för spaghetti!

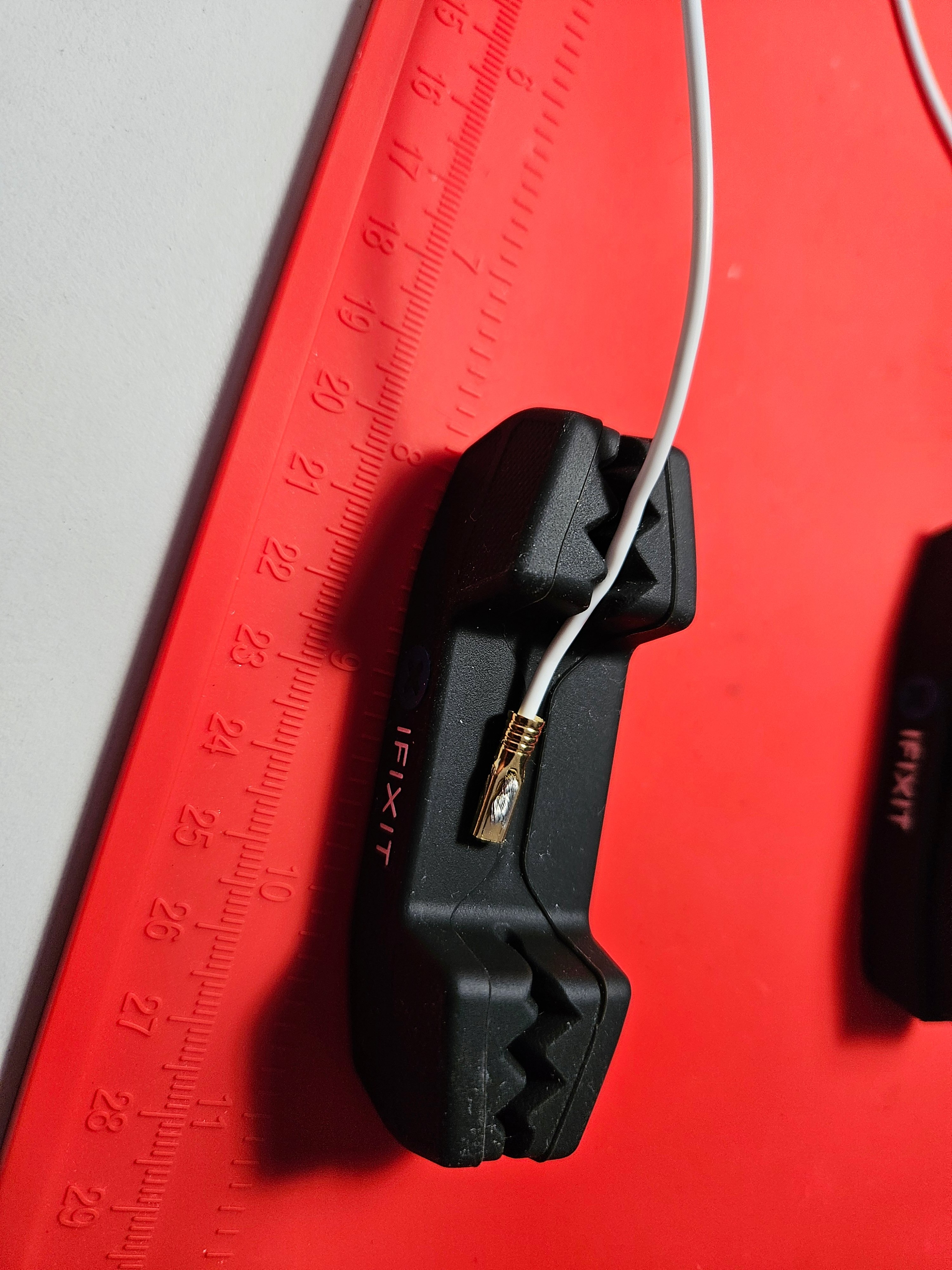

Förtenning AB


24 kablar senare...


[smorgar]

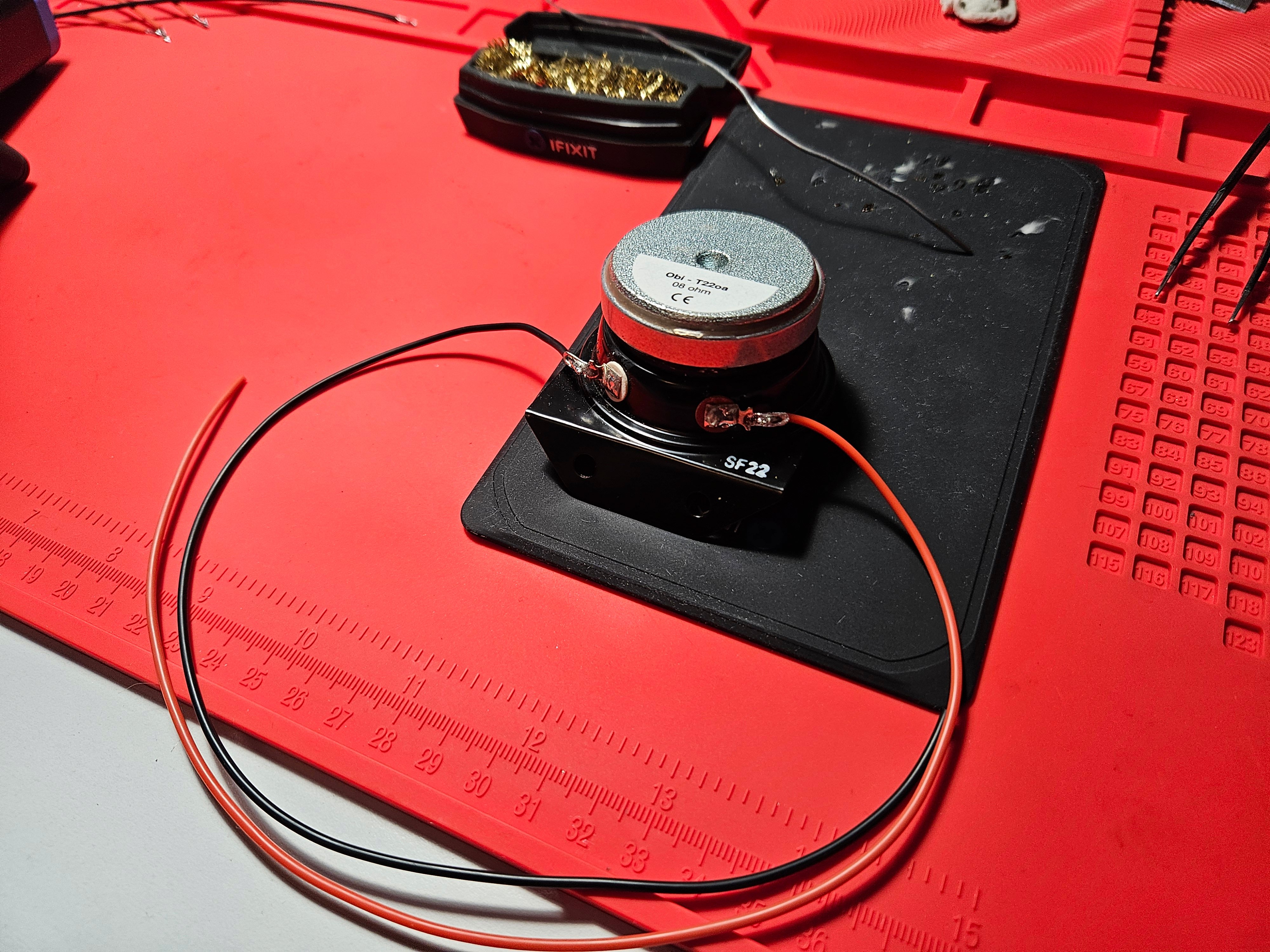

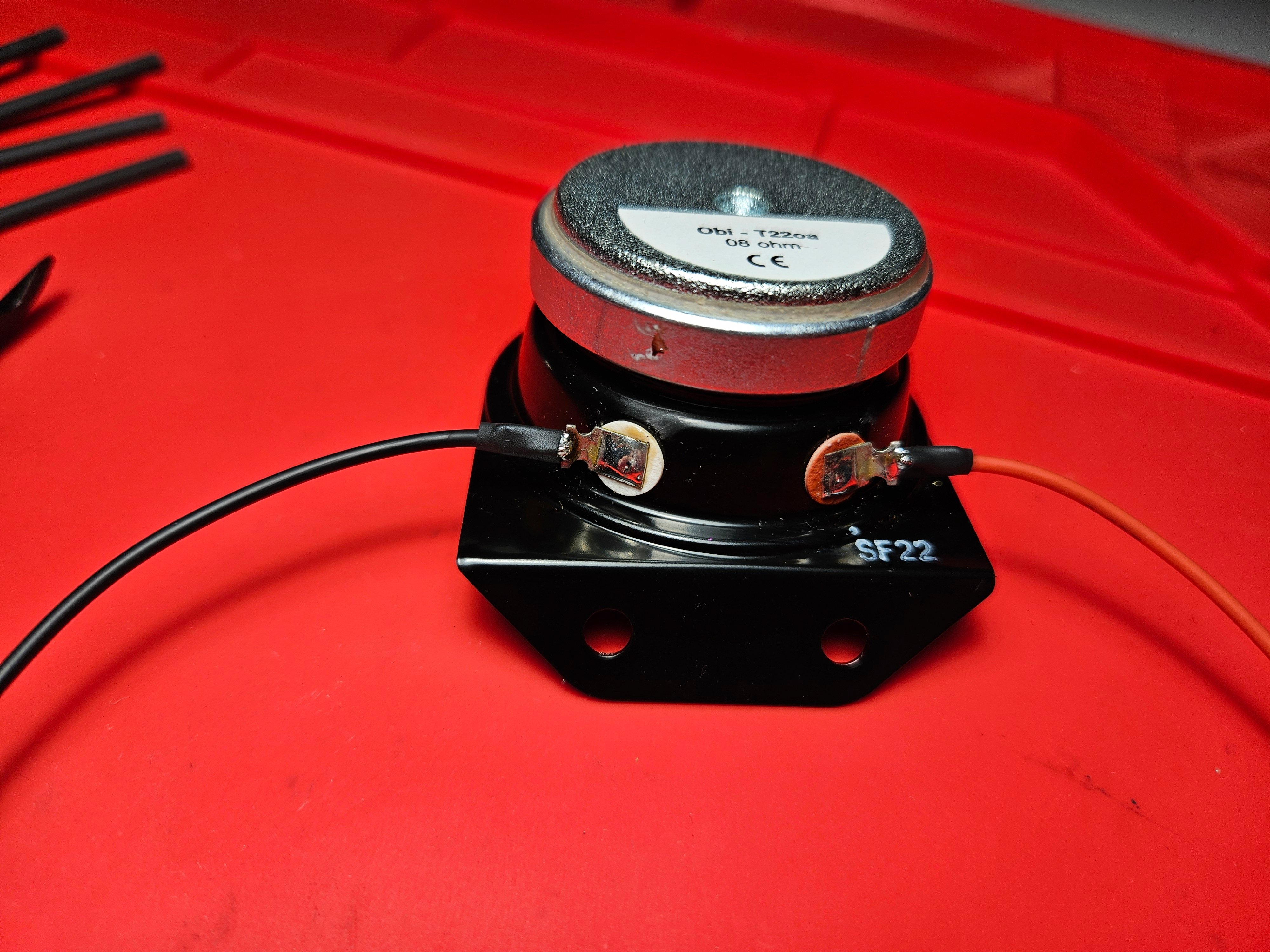

Och så på diskanterna...

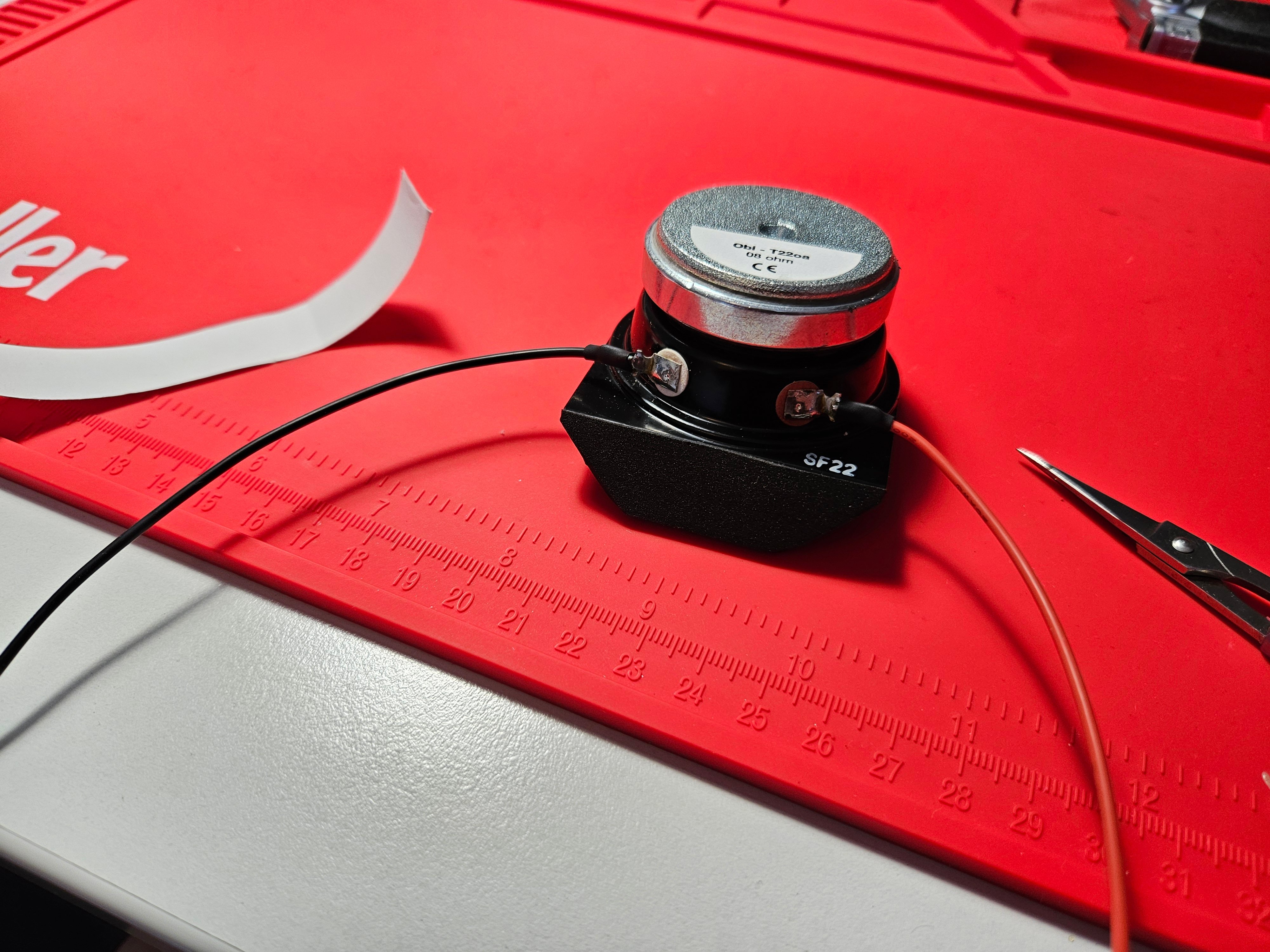

Krympslang för lite exta klass, fint skare va!


Och där slutar jag för idag.
Det som återstår är:
Fästa diskanterna på bafflarna med de 3d-printade fästena

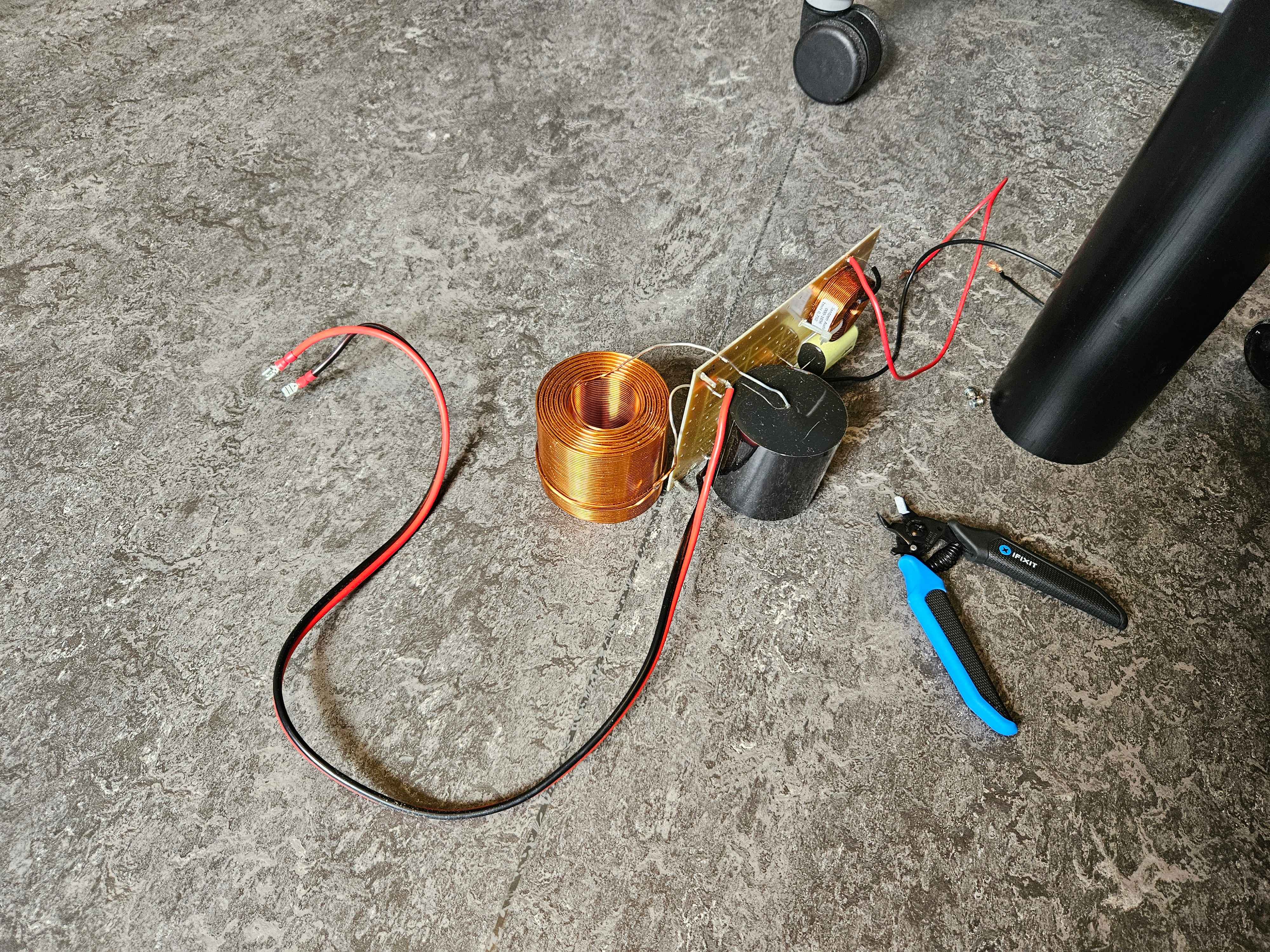

Montera ihop delningsfilter för diskanterna och koppla in

Sen börjar jag på bottenplattan som jag ska byta mot dom nya fina bafflarna med nya hjul och dekaler...

[smorgar]

Är det någon som vet vilken basport och rör det är som ingår i kittet från Hifikit?

https://www.hifikit.se/uppgraderingskit-oa-116.html

Letat på sidan men hittar inte någon som stämmer med måtten på den jag har i handen. Kanske för att dom inte säljs löst eller för att tidigare ägare har satt dit ett i godtycklig storlek?


[smorgar]

Det visade sig vara denna:
https://www.hifikit.se/3-innerport.html

[smorgar]

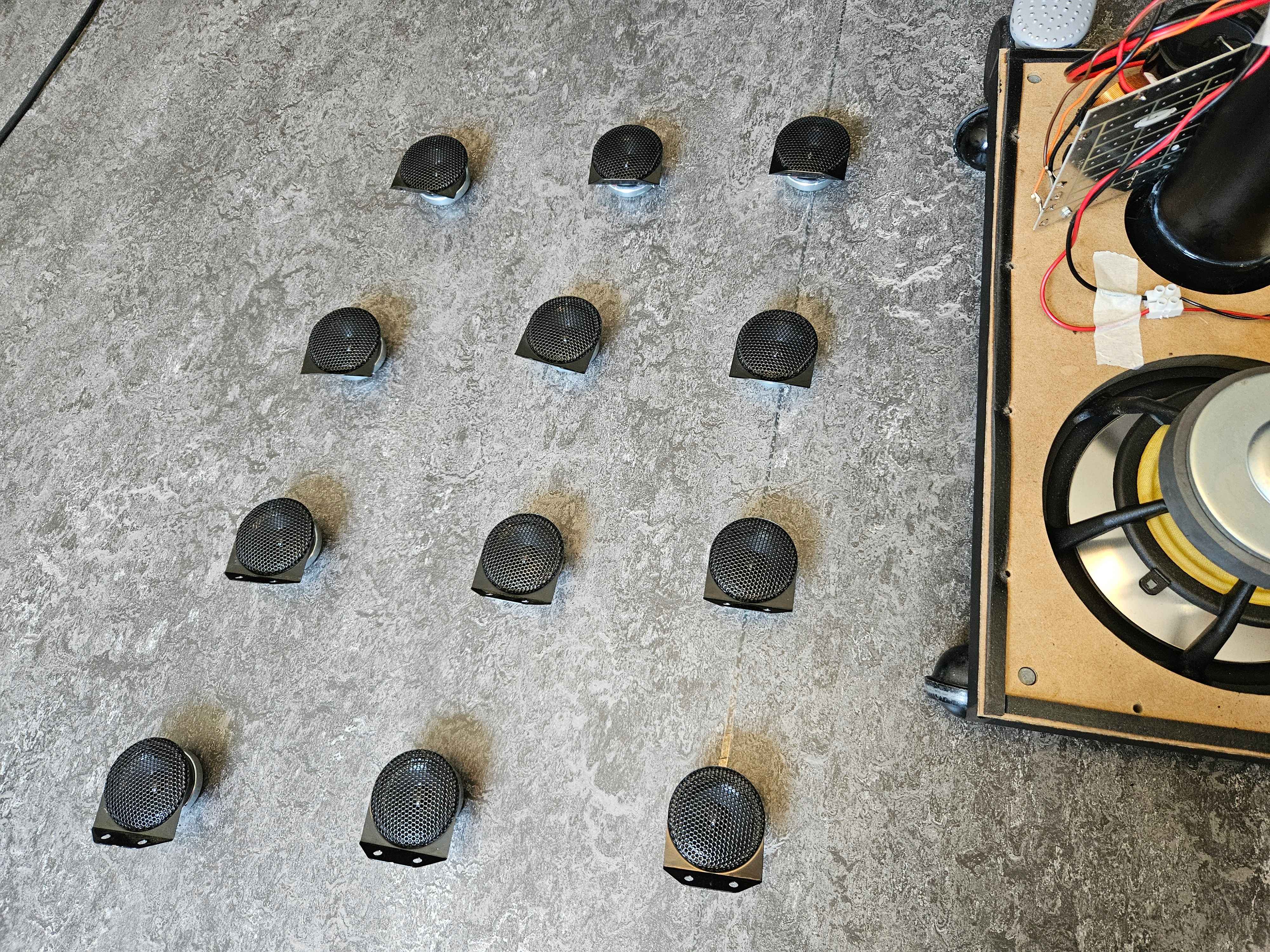

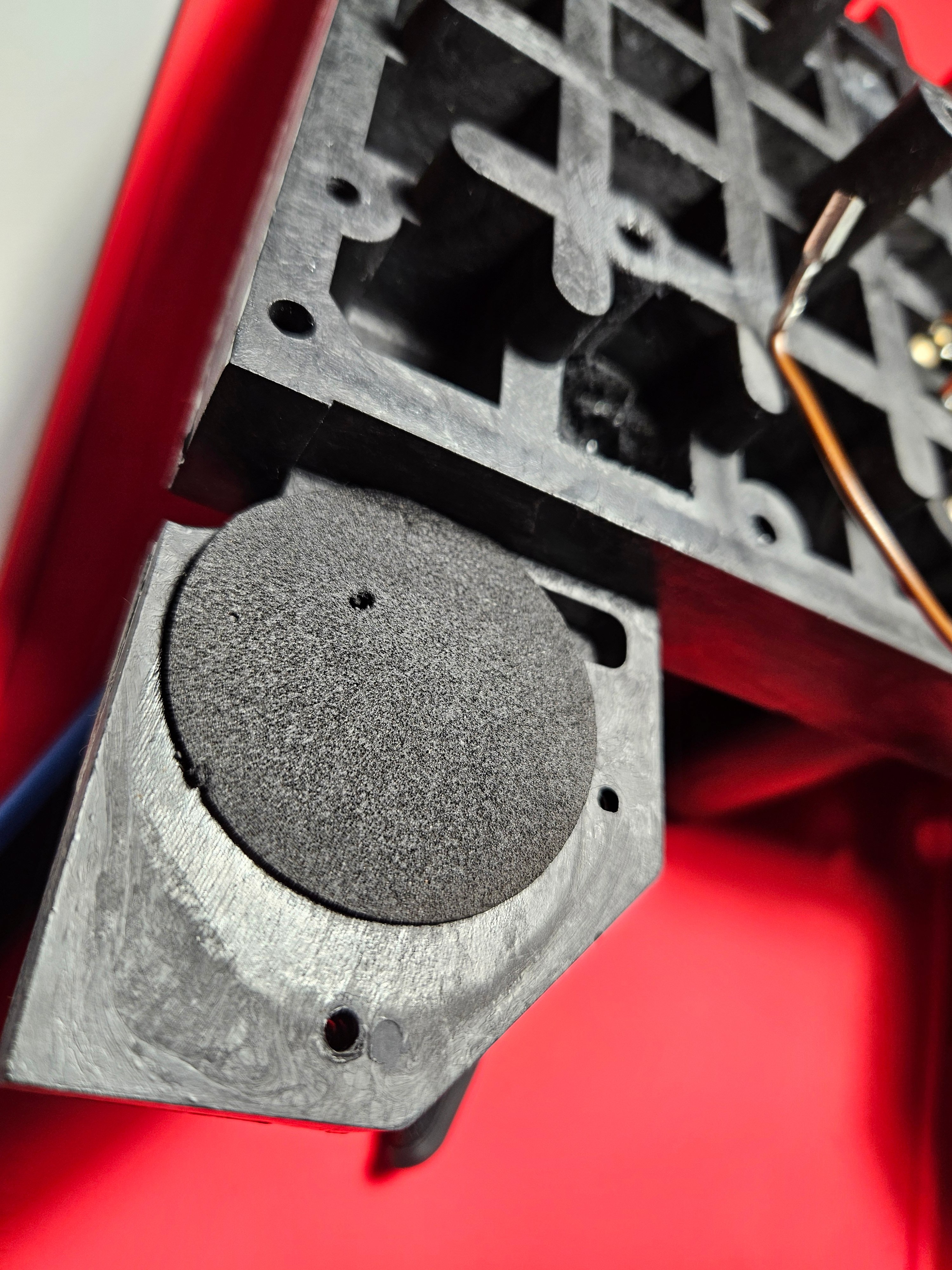

Idag fick diskanterna lite foam under foten i förberedelse inför montering i baffel

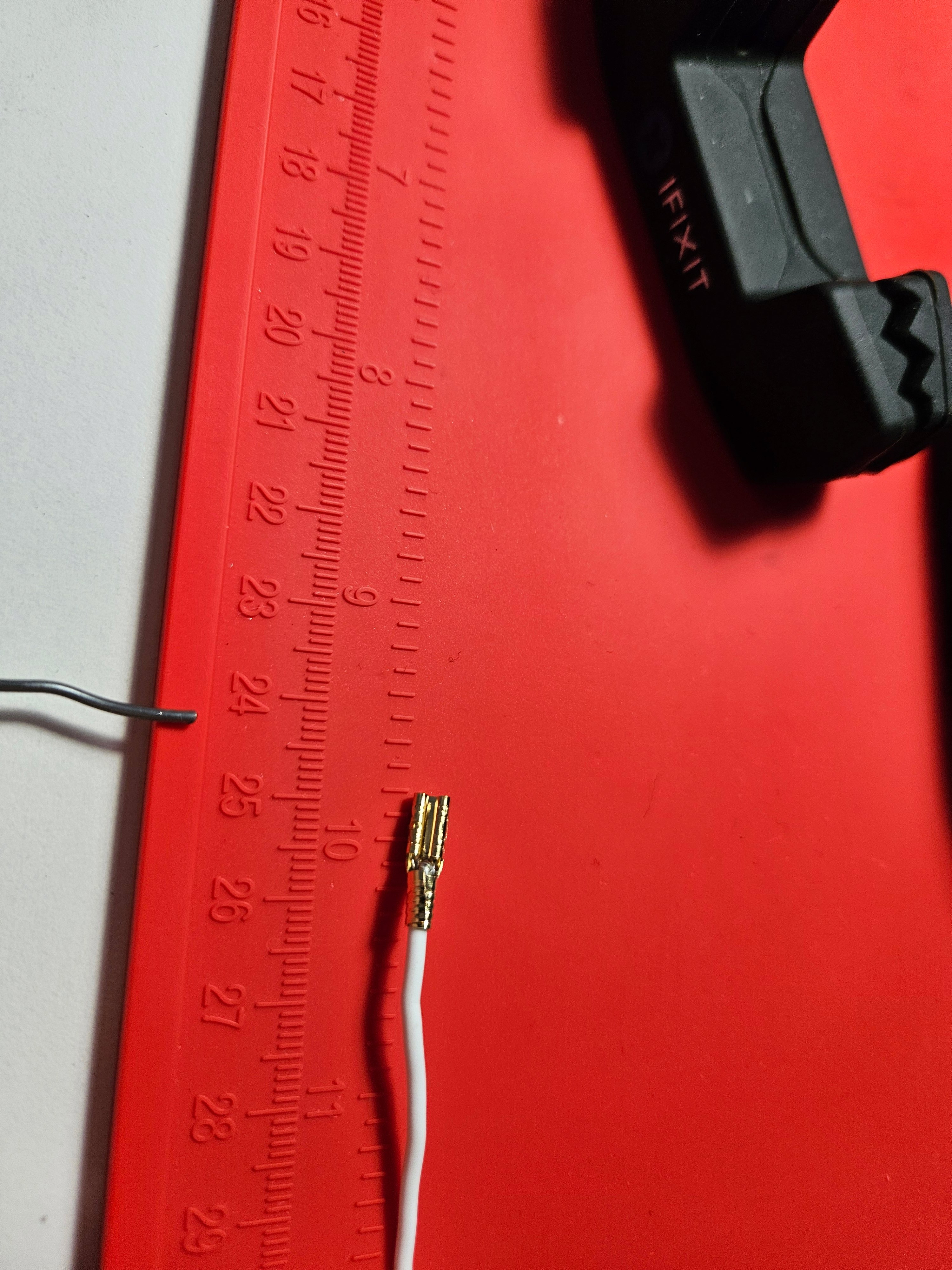

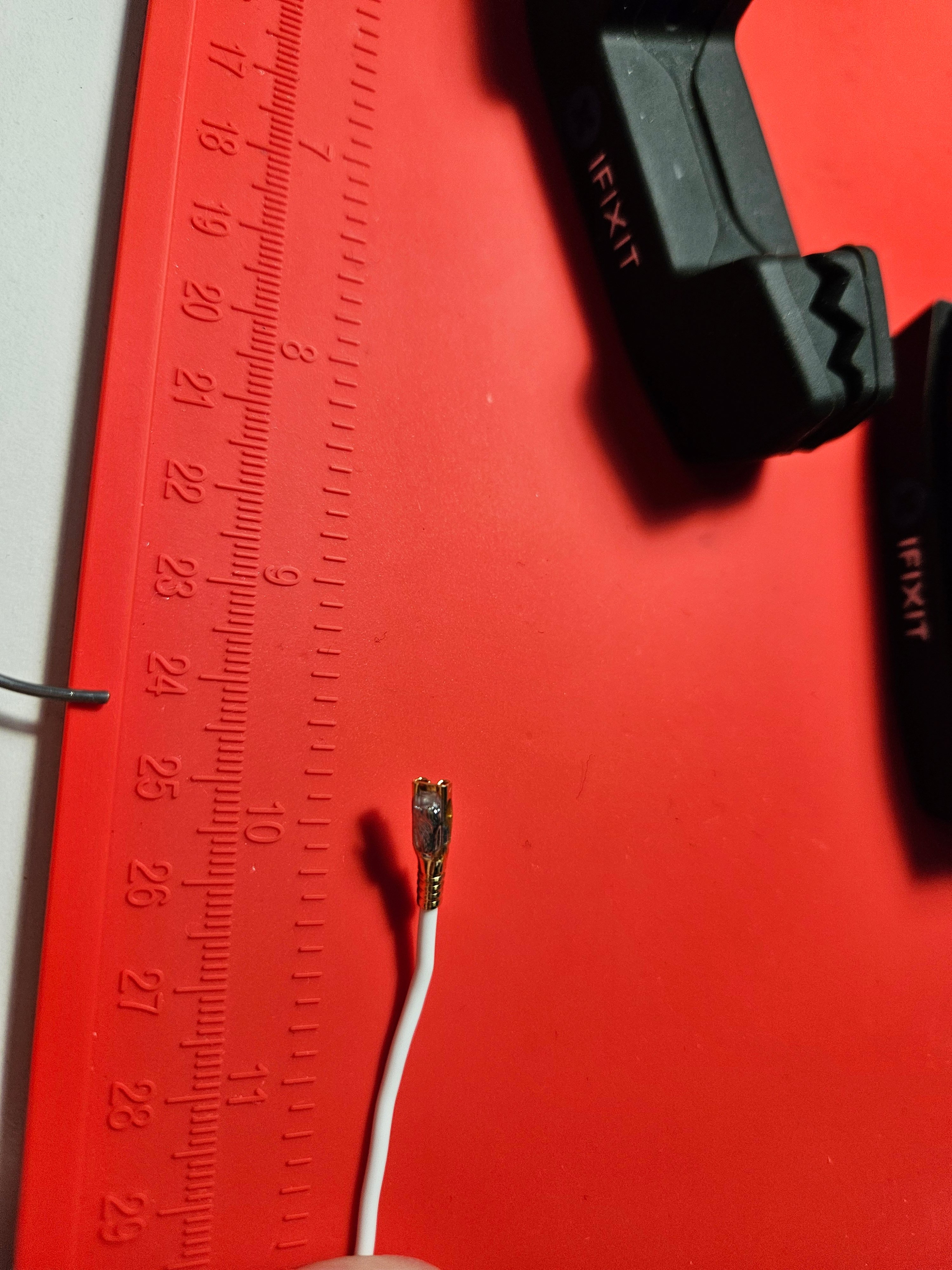

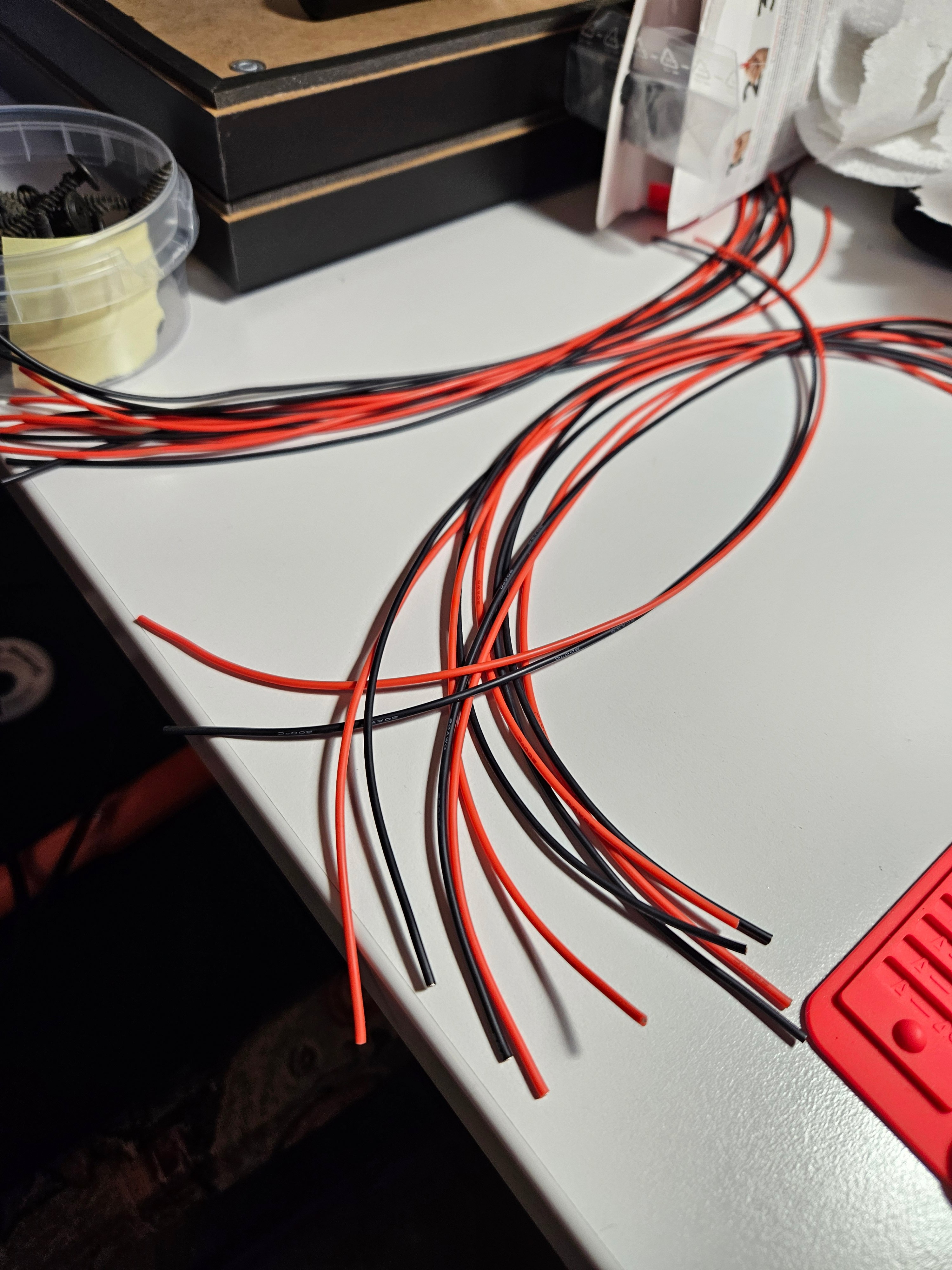

Beslöt mig för att göra lite nya internkablar då flera av dom saknade stifyhylsan och var lödda, två av kablarna var även skadade i form av smält ytterhöjle


[smorgar]

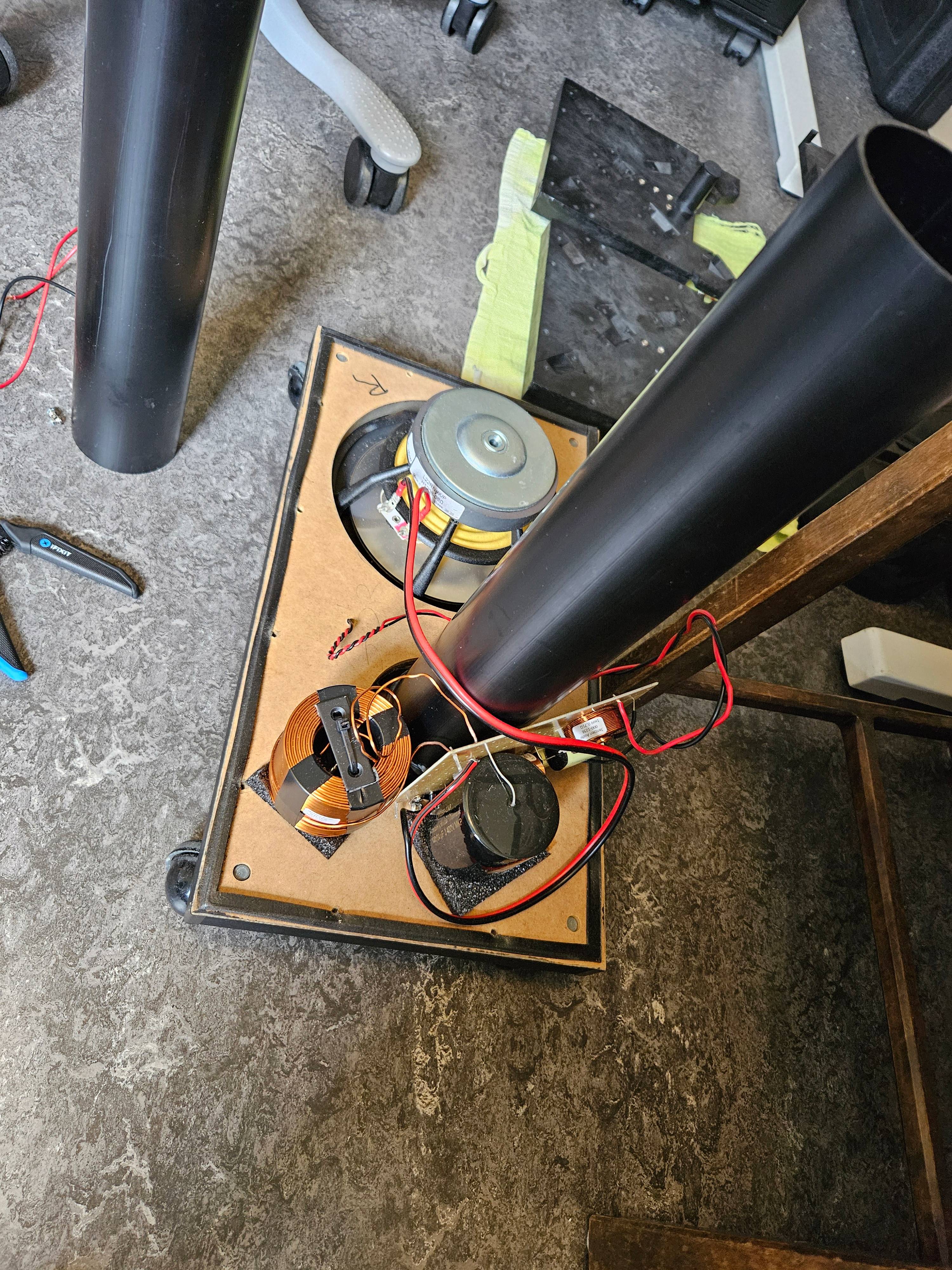

Och arbetet på bottenbaffeln påbörjas
Slarvade lite med fotograferingen här...


[smorgar]

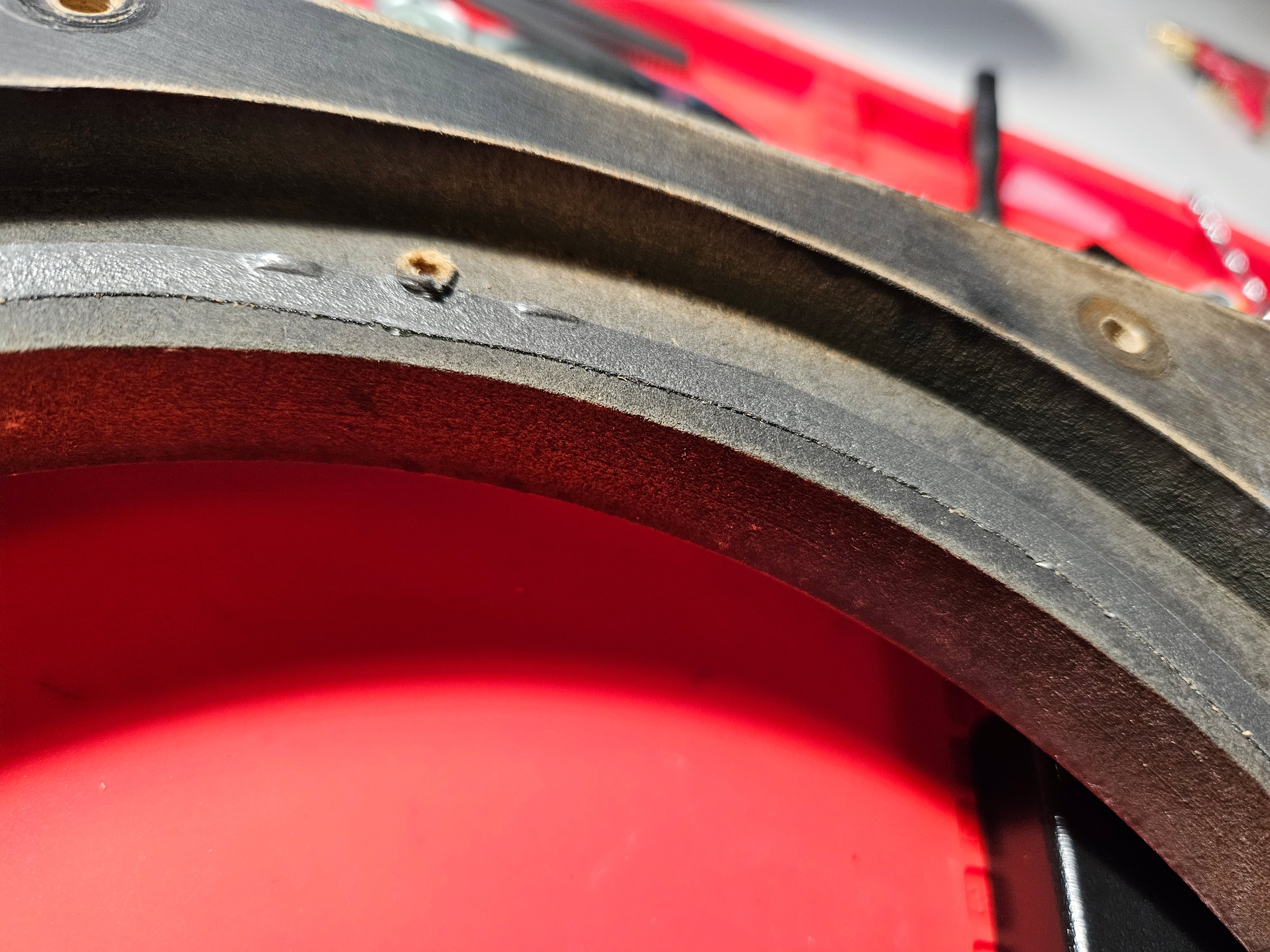

Tyvärr visade det sig att kantupphängningen på en av basarna var skadad. Man ser skadan närmst skruvhålet i bild. Ny är beställd...


[smorgar]

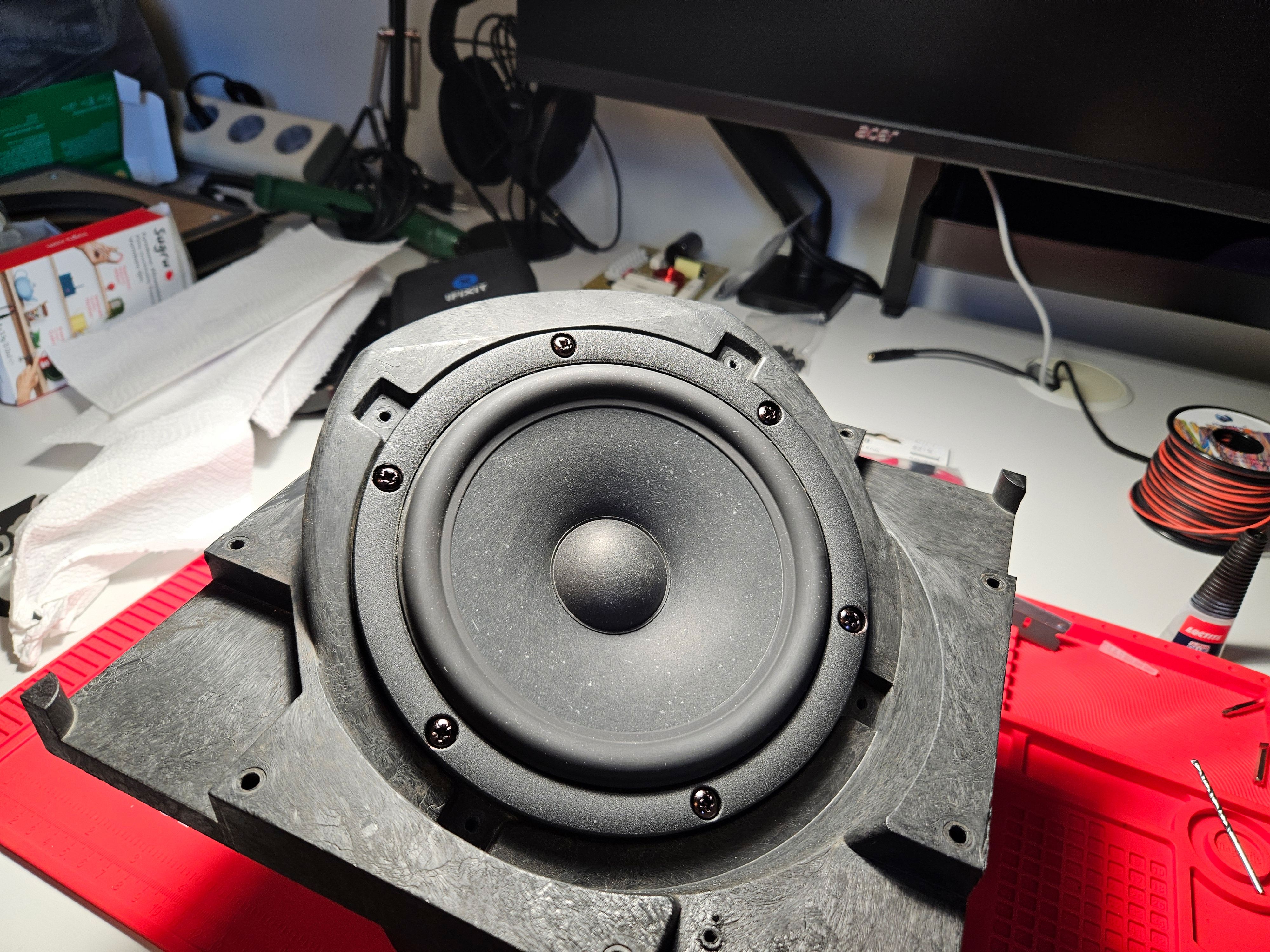

Jag märkte att basarna satt väldigt löst åtskruvade. Jag blev nyfiken och vred för att se om skruvarna biter men det gör dom inte, alla går runt...
Här är tätningen man använt till basen

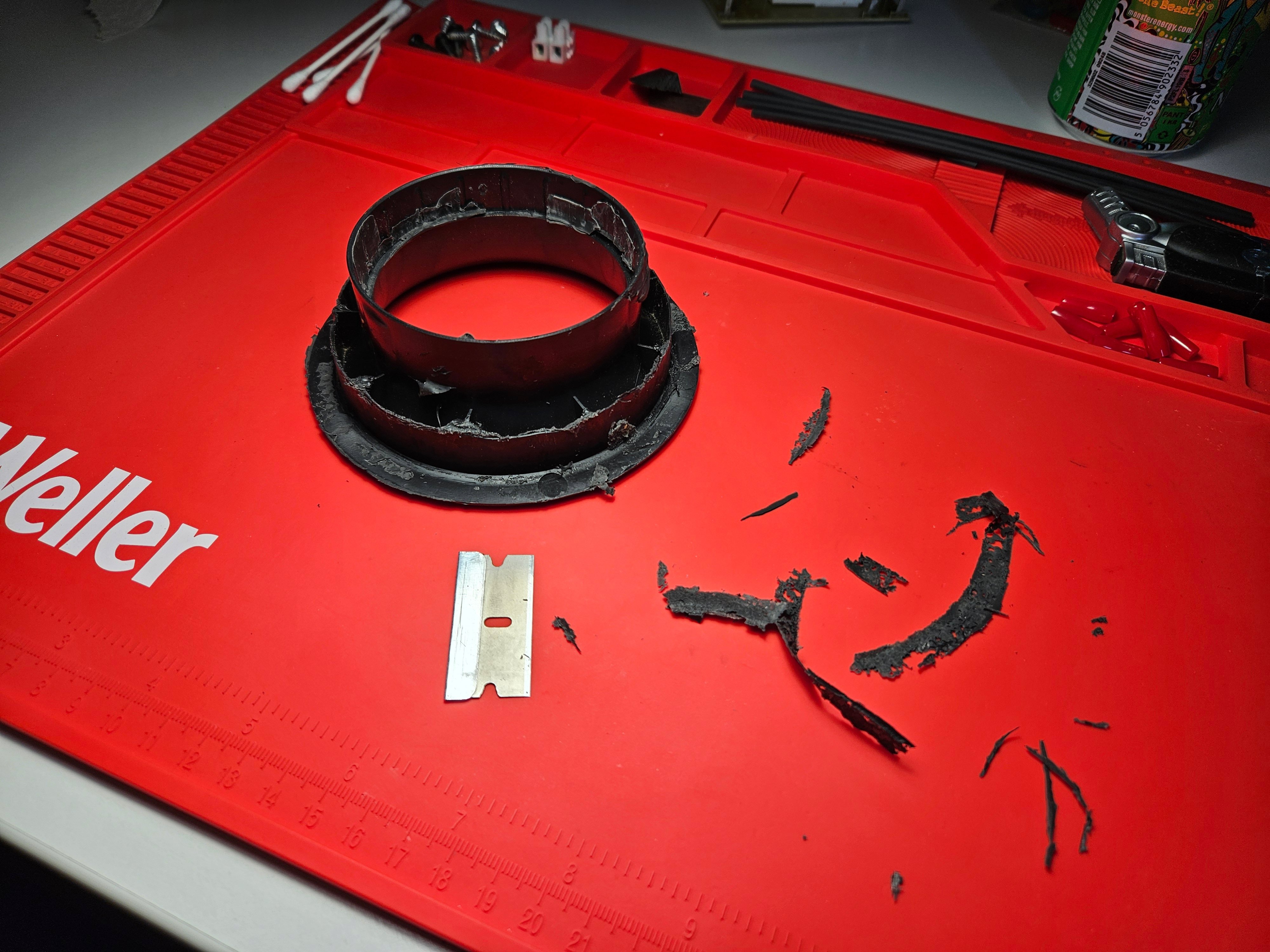

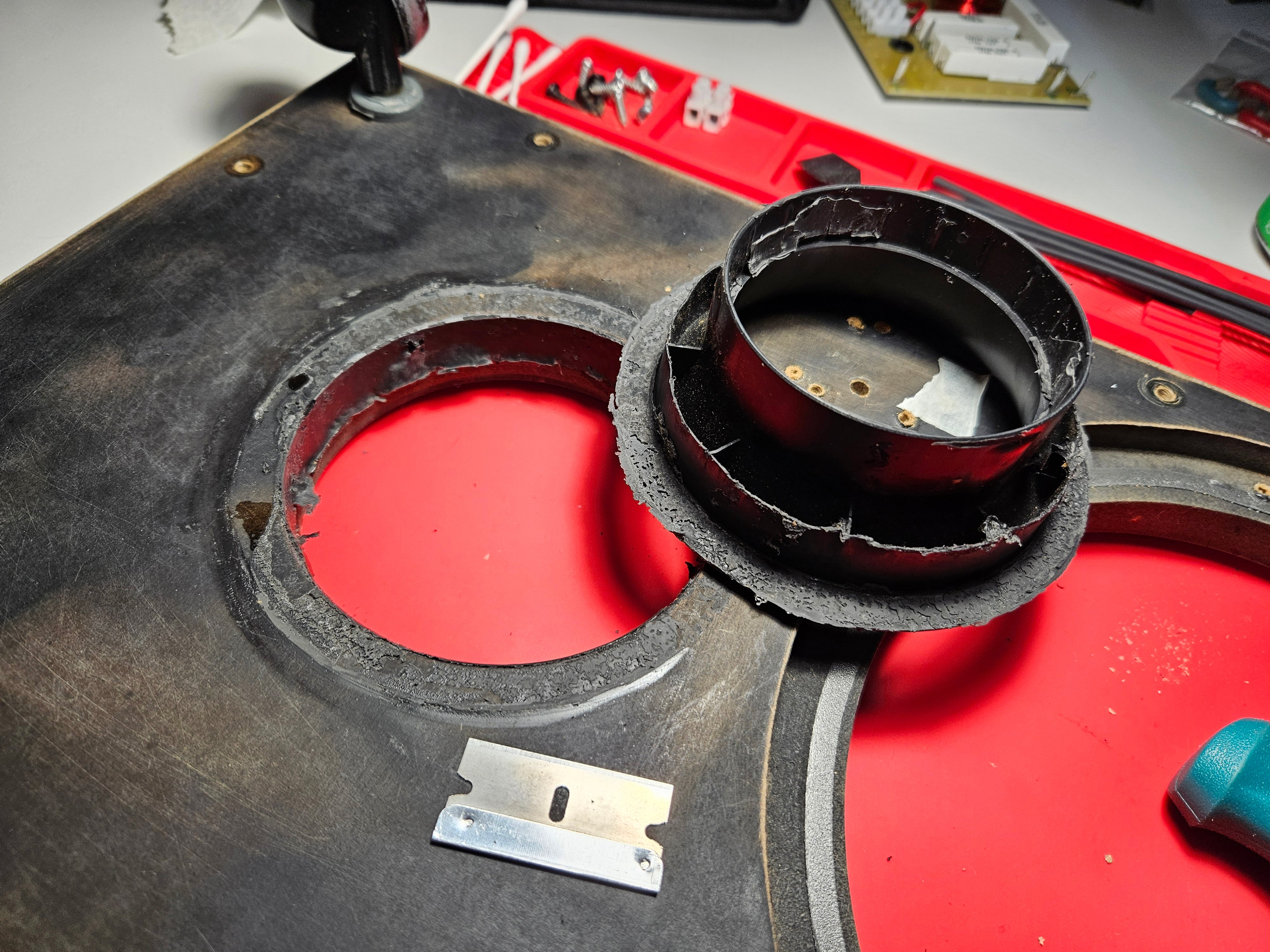

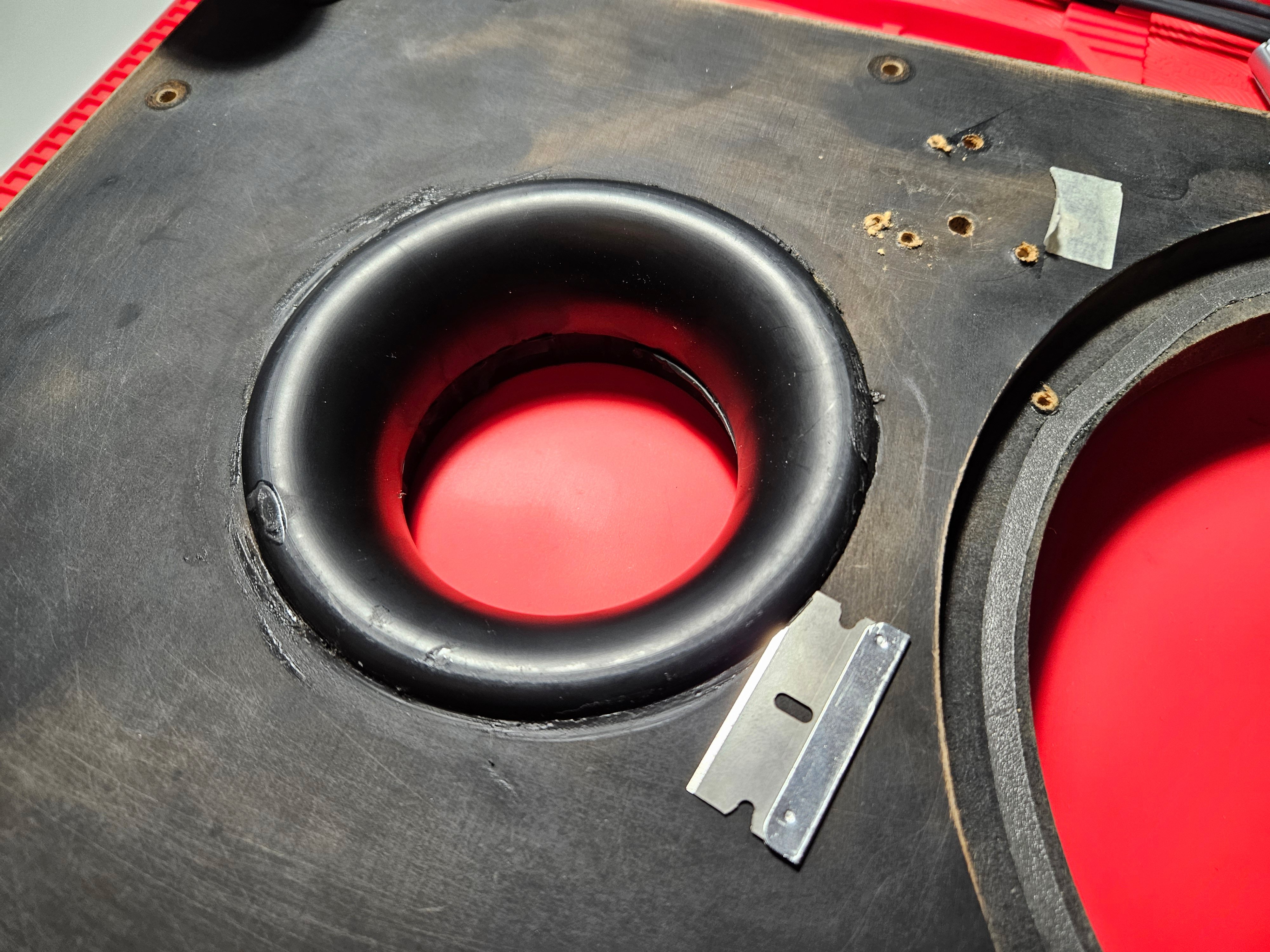

Dags att skära loss basporten som satt med en bladning av svart silikon och superlim



[smorgar]

En hel del jobb med att få bort superlimmet, silikonet var det bara att rulla av med tummen

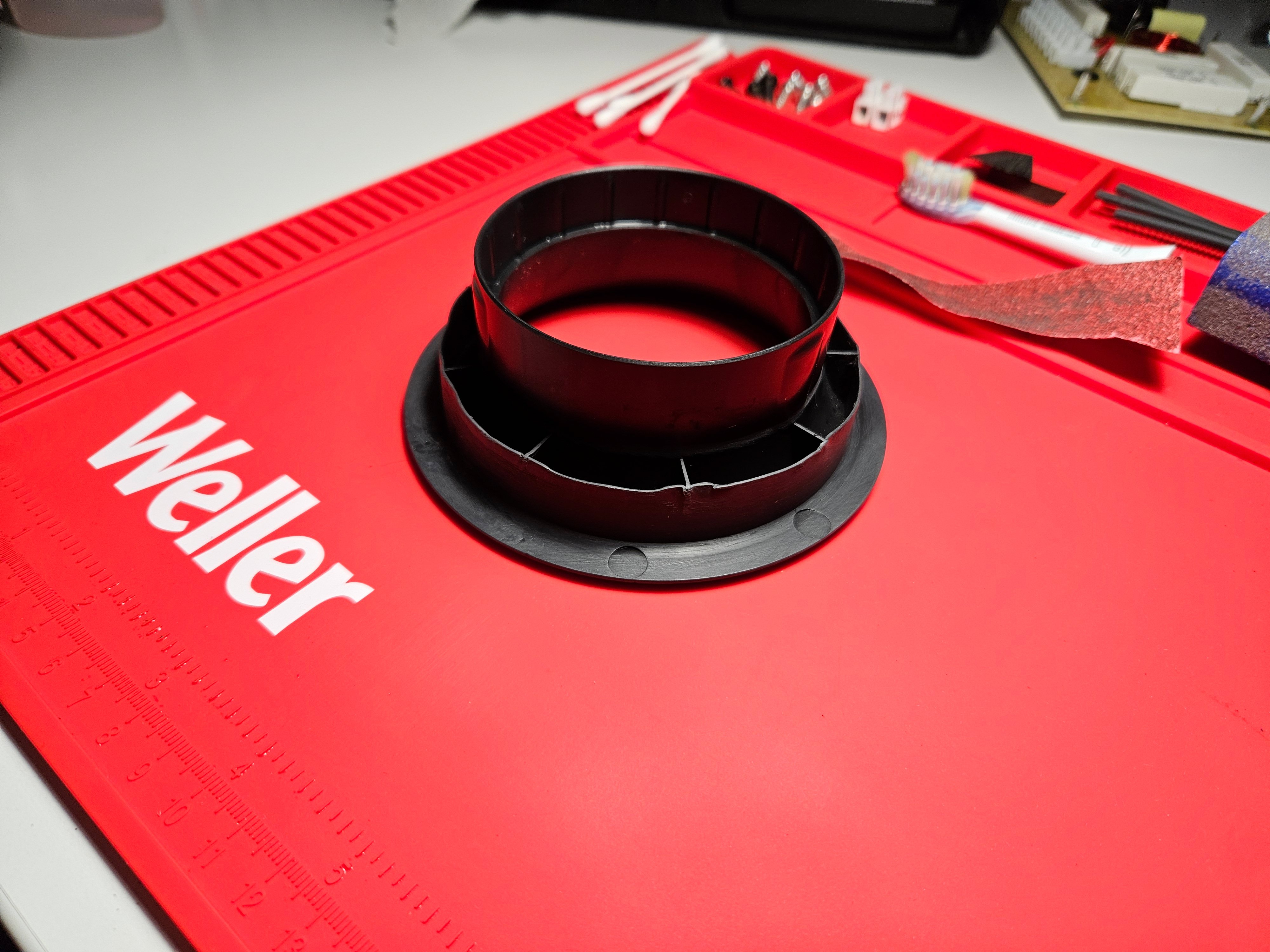

Lite sandpapper och sen rengöring med vatten och diskmedel ger ett gott resultat

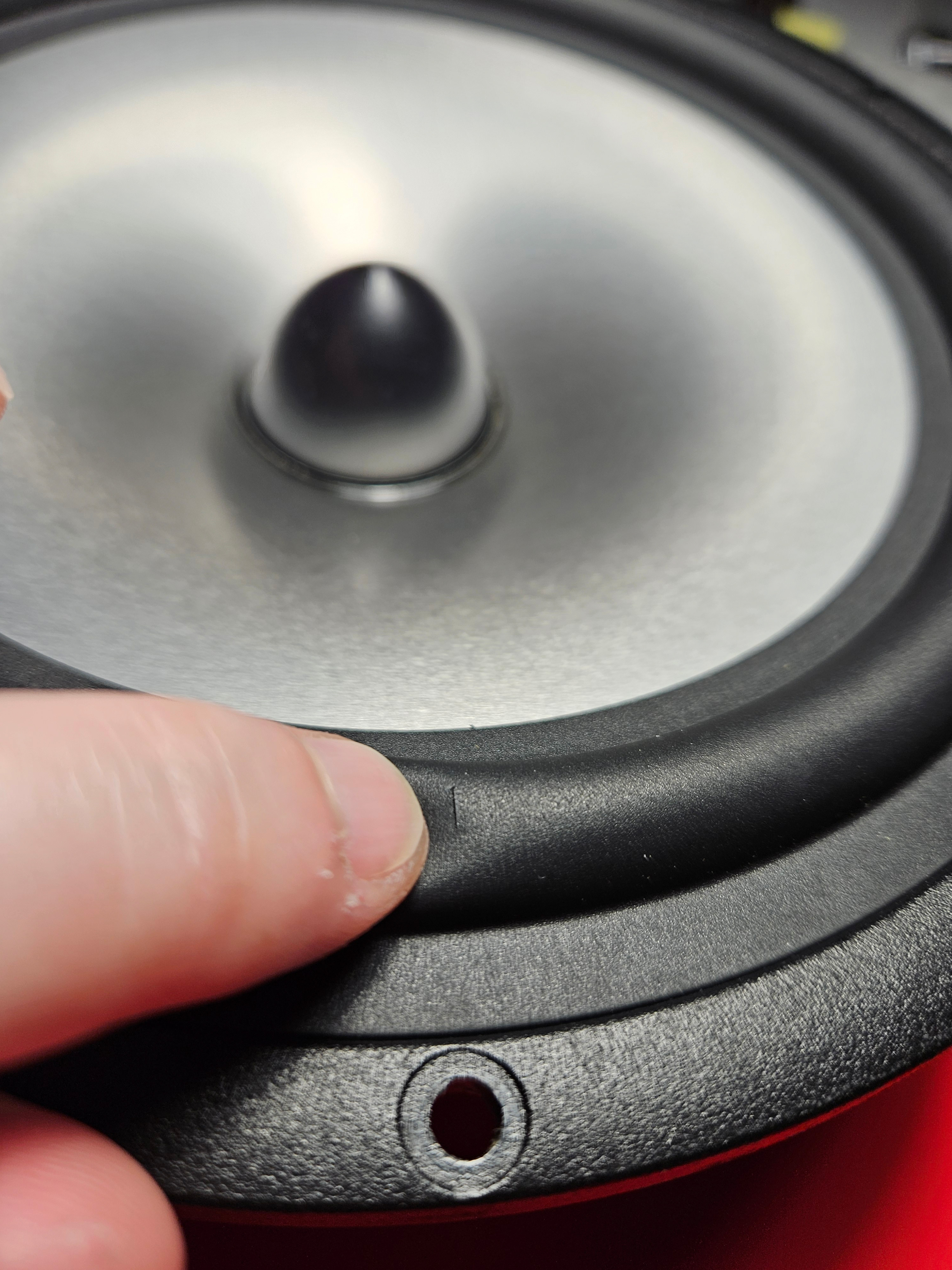

En till bild på sprickan i basupphängningen. Jag hoppades för en sekund att det bara var på ytan men icket, den går rakt igenom


Eftersom jag la en order på en ny bas så passade jag på att beställa två basportar också. Den som finns på bild här var lätt att rengöra då det snabbt visade sig på den andra att man hade nog fått slut på superlim. Jösses vad dränkt den andra var.

Nu ska mina OA14 få ett par nya mid/bas element och en ny hållare för diskanten som gick sönder vid montering i förra veckan.

Det var allt för idag!
