Renovering av OA116

[smorgar]

Tack för tipset!

Lackfirman ska titta närmare på om något behöver bättras på. Sen tänkte jag lägga lite extra bara för att vara på den säkra sidan beroende på hur dom ser ut när jag får hem dom.

[smorgar]

Idag börjar vi med att ta loss allt gammalt fullött kablage från diskanterna



Badbing badaboom


Gamla borrhål från T22orna pluggas med ler-limmet Sugru, syns knappt i verkligheten men på bild lyser dom nästan. Sugru svart är grå-aktig till färge och kommer smälta in mot den svart-gråa baffeln när det stelnat och skiftat till en mörkare ton.
Jag pluggade dessutom igen hålen för den oanvända diskant-platsen och byggde på hålen längst bak på diskanbattfeln då de tar stryk när man skruvar i hålet brevid.
Med ett borr för att fylla hålen och sen ett rakblad för att skära av det som inte går ner.


Före


Efter


Dags för mellanregistret att få samma behandling


[smorgar]

När man lagt till ett gäng bilder i sin post så blir forumet lite tokigt och börjar byta bilder hej vilt...
En liten dämpningspad har flyttat på sig...


Det ordnar Herr Karlsson


Dags för spaghetti!


Förtenning AB


24 kablar senare...


[smorgar]

Och så på diskanterna...


Krympslang för lite exta klass, fint skare va!


Och där slutar jag för idag.
Det som återstår är:
Fästa diskanterna på bafflarna med de 3d-printade fästena
Montera ihop delningsfilter för diskanterna och koppla in

Sen börjar jag på bottenplattan som jag ska byta mot dom nya fina bafflarna med nya hjul och dekaler...

[smorgar]

Är det någon som vet vilken basport och rör det är som ingår i kittet från Hifikit?

https://www.hifikit.se/uppgraderingskit-oa-116.html

Letat på sidan men hittar inte någon som stämmer med måtten på den jag har i handen. Kanske för att dom inte säljs löst eller för att tidigare ägare har satt dit ett i godtycklig storlek?


[smorgar]

Det visade sig vara denna:
https://www.hifikit.se/3-innerport.html

[smorgar]

Idag fick diskanterna lite foam under foten i förberedelse inför montering i baffel




Beslöt mig för att göra lite nya internkablar då flera av dom saknade stifyhylsan och var lödda, två av kablarna var även skadade i form av smält ytterhöjle


[smorgar]




Och arbetet på bottenbaffeln påbörjas
Slarvade lite med fotograferingen här...


[smorgar]


Tyvärr visade det sig att kantupphängningen på en av basarna var skadad. Man ser skadan närmst skruvhålet i bild. Ny är beställd...


[smorgar]

Jag märkte att basarna satt väldigt löst åtskruvade. Jag blev nyfiken och vred för att se om skruvarna biter men det gör dom inte, alla går runt...
Här är tätningen man använt till basen


Dags att skära loss basporten som satt med en bladning av svart silikon och superlim



[smorgar]

En hel del jobb med att få bort superlimmet, silikonet var det bara att rulla av med tummen


Lite sandpapper och sen rengöring med vatten och diskmedel ger ett gott resultat


En till bild på sprickan i basupphängningen. Jag hoppades för en sekund att det bara var på ytan men icket, den går rakt igenom


Eftersom jag la en order på en ny bas så passade jag på att beställa två basportar också. Den som finns på bild här var lätt att rengöra då det snabbt visade sig på den andra att man hade nog fått slut på superlim. Jösses vad dränkt den andra var.

Nu ska mina OA14 få ett par nya mid/bas element och en ny hållare för diskanten som gick sönder vid montering i förra veckan.

Det var allt för idag!

[Imperial-Blomman]

Den där lilla sprickan i kantuphängningen kan man limma igen m ett tunnt lager vatten
baserat kontaktlim på var sida.
Men de här e e no nonsens bygge så då ere väl nytt element som gäller.

Ang graf pro's limning av br rör så har ja klagat på otillräcklig limning tidigare.
Ja vet int va han körde m för lim tidigare men de va inte rätt.

[smorgar]

Den där lilla sprickan i kantuphängningen kan man limma igen m ett tunnt lager vatten
baserat kontaktlim på var sida.
Men de här e e no nonsens bygge så då ere väl nytt element som gäller.

Ang graf pro's limning av br rör så har ja klagat på otillräcklig limning tidigare.
Ja vet int va han körde m för lim tidigare men de va inte rätt.

Jag pratade precis med Stefan på Hifikit som sa att dom hade en enda bas kvar och att dom slutat tillverka denna bas. Tur i oturen för min del!
Jag beställde Casco Superfix som Hifikit har, hoppas att det limmet ska vara bra nog.

Jag har insett att skruvarna jag har inte är orginal. Jag ser märken i baffeln efter orginalskruvarna och jag misstänker väl att det är dessa andra skruvar som tidigare ägare bytt till som fullständigt har käkat upp plastgängorna. Stefan skulle göra ett försök i att ordna fram lite orginalskruvar... Tall order som man säger i staterna då det rör sig om 56 skruvar. Jag hoppas på det bästa
På tal om skruvar så hörde jag nyss av mig till Grafpro för att se om jag kunde få köpa lite skruv för att fästa basarna. De skruvar som tidigare ägare använt misstänker jag är för grova och för o-grova i gängorna vilket gör att bottenplattans förborrade hål kommer att ge upp direkt.

Har någon här tips på lämpliga skruvar till att montera Seas basen i botten i den nya baffeln så tar jag galderligen emot det!

[Bill50x]

Har någon här tips på lämpliga skruvar till att montera Seas basen i botten i den nya baffeln så tar jag galderligen emot det!

Ett sätt är att ha genomgående hål i baffeln och ha en mutter med taggar på baksidan. Bör lämpligen dras fast i förväg med lite lim på så man inte riskerar att trycka in den när man monterar elementet. De islagsmuttrarmuttrar jag köpt för ändamålet, ser ut så här:


/ B

[Chris71]

Den där lilla sprickan i kantuphängningen kan man limma igen m ett tunnt lager vatten
baserat kontaktlim på var sida.
Men de här e e no nonsens bygge så då ere väl nytt element som gäller.

Ang graf pro's limning av br rör så har ja klagat på otillräcklig limning tidigare.
Ja vet int va han körde m för lim tidigare men de va inte rätt.

Jag pratade precis med Stefan på Hifikit som sa att dom hade en enda bas kvar och att dom slutat tillverka denna bas. Tur i oturen för min del!
Jag beställde Casco Superfix som Hifikit har, hoppas att det limmet ska vara bra nog.

Jag har insett att skruvarna jag har inte är orginal. Jag ser märken i baffeln efter orginalskruvarna och jag misstänker väl att det är dessa andra skruvar som tidigare ägare bytt till som fullständigt har käkat upp plastgängorna. Stefan skulle göra ett försök i att ordna fram lite orginalskruvar... Tall order som man säger i staterna då det rör sig om 56 skruvar. Jag hoppas på det bästa
På tal om skruvar så hörde jag nyss av mig till Grafpro för att se om jag kunde få köpa lite skruv för att fästa basarna. De skruvar som tidigare ägare använt misstänker jag är för grova och för o-grova i gängorna vilket gör att bottenplattans förborrade hål kommer att ge upp direkt.


Har någon här tips på lämpliga skruvar till att montera Seas basen i botten i den nya baffeln så tar jag galderligen emot det!

Kanske lite OT för just denna applikation men ack så användbar till massor med andra tillfällen, jag byggde ett badrum med FIBO skivor för några år sedan och då rekommenderas man att använda deras skruvar vilket kändes otroligt onödigt med tanke på var de kostade och hur få jag egentligen behövde, men till slut så tänkte jag att när man bygger badrum för en massa pengar så kanske man kan skita i några 100-lappar för skruven.

Det är ett beslut jag aldrig ångrat en dag, det blev en massa skruv över som sen användes random när jag behövde skruva i MDF, dessa tunna halvlånga och tätgängade skruvar är en gudagåva för alla sorter temporära och permanenta fastsättningar i MDF. Om man inte skall sätta fast saker permanent eller de inte kräver islagsmuttrar så funkar dessa som en dröm, då de är så tunna så slipper man bry sig om förborrning och det är bara att skruva och se glad ut, det går alldeles utmärkt att återanvända skruv som bara använts temporärt då torx skallen verkar hålla riktigt bra.

Det finns säkert andra skruvar med liknande egenskaper med dessa har verkligen underlättat i många högtalarbyggen där man kan fixera en limfog och komma vidare med snickrandet på ett annat sätt än om man drar på 4st limknecktar. Kanske lite OT för just denna applikation men ack så användbar till massor med andra tillfällen, jag byggde ett badrum med FIBO skivor för några år sedan och då rekommenderas man att använda deras skruvar vilket kändes otroligt onödigt med tanke på var de kostade och hur få jag egentligen behövde, men till slut så tänkte jag att när man bygger badrum för en massa pengar så kanske man kan skita i några 100-lappar för skruven.

https://fibo.se/accessories/fibo-kitche ... -pk-a-200/

I ditt fall där basen "hänger" på undersidan av baffeln hade jag övervägt genomgående med islagsmutter eller bara en mutter och bricka på insidan. I mina 116 byggen så har jag ju använda element som passar i original gaffeln och då har jag använt skruv för montering i OSB, grova gängor och ganska tunn skruv som mycket liknar annan högtalarskruv som jag använder, ett litet 3mm pilothål och sen drar man.
Tyvärr är förstörd mdf tämligen värdelöst att skruva i då det i princip är sågspån, men vissa hål brukar jag rädda med utspätt vitlim, men i ditt fall skulle jag rekommendera genomgående alla dagar i veckan.

[smorgar]

Tack för tipsen! Båda ska jag verkligen överväga

Jag satt och donade lite med diskantfiltret och läste samtidigt de tillhörande instruktionerna. I instruktionerna står det:
"Ledningarna till diskantelementen ansluts i kopplingslisten på kortet. Det bruna ansluts i skruvhålen märkt med ett litet "+" och de svarata i skruvhålen märkt "-" - förutsatt att alla bruna kopplas till elementets stift som är märkt med en röd markering. Två element parallellt i de två första hålen, två elemt parallellt i de två följande och ett element var i de två sista paren skruvhål. ..."

Men jag ser inget plus någonstans vid kopplingslisten, heller inget minus så jag spårade från plus kommer in på kortet och förutsatt att jag gjorde rätt så ser det ut som att vänster är plus, följt av minus och på det viset om vartannat. Så jag kopplade in som jag tänkte att det skulle vara och jag undrar nu om någon här kan försäkra mig om att detta är korrekt kopplat så att jag inte har polvänt omedvetet.

Filtret:



[smorgar]

Startar dagen med montering av diskanterna i de 3d-printade fästena. Det tar tid och tålamod att jobba med dessa då toleranserna i utskriften inte är helt 100. Men med tålamod och vilja så går allt!







Kabeldragning på gång


Lite tejp för att hålla de lite längre dragna kablarna på plats för att motverka "slack". Snyggt ska det ju vara.


Märkning av samtliga diskanter enligt manualen, ordning och reda så jag slipper ligga vaken om nätterna


Ordning och reda!


De sista bilderna finns i inlägget innan detta ihop med en fråga om polerna på kopplingslisten

[Imperial-Blomman]

Dom e snygga dom där fästena t T22 tycker jag.

Vi hade dom på Hifikit tidigare.
De va Adde som fixxa dom.

[smorgar]

Dom e snygga dom där fästena t T22 tycker jag.

Vi hade dom på Hifikit tidigare.
De va Adde som fixxa dom.

Ja dom är riktigt snygga, ser så proffsigt och modernt ut! Dessa är köpta via Hifikit

Går det att få tag på printsen/modellerna av Adde tro? Kanske något man får betala för och det är ju lite sent nu kanske men jag har tillgång till en väldigt bra skrivare så det hade varit skoj att se hur dom blev i den.

Jag tycker att ibland passar dom inte riktigt, man får forcera allt som oftast och/eller leta efter felaktigheter i utskrifterna som gör att det inte passar. T.ex. en liten plastklump som inte ska vara där den är. Det hände mig igår vid montering att ena skruvhålet som man fäster mot baffeln sprack helt p.g.a en sån miss i printen. Bättre skrivare lämnar heller inte samma textur (ränderna) eller den lite "grova" sidan om man har en bättre bottenplatta att printa mot.

[Imperial-Blomman]

Kolla m Adde om han har några fästen kvar lr kan göra nya.
Ja tror inte han släpper ifrån sej filen.

[smorgar]

Kolla m Adde om han har några fästen kvar lr kan göra nya.
Ja tror inte han släpper ifrån sej filen.

Kan vara värt att kolla, sprickan jag fick vid montering var i slutändan obetydlig och osynlig så det får vara.

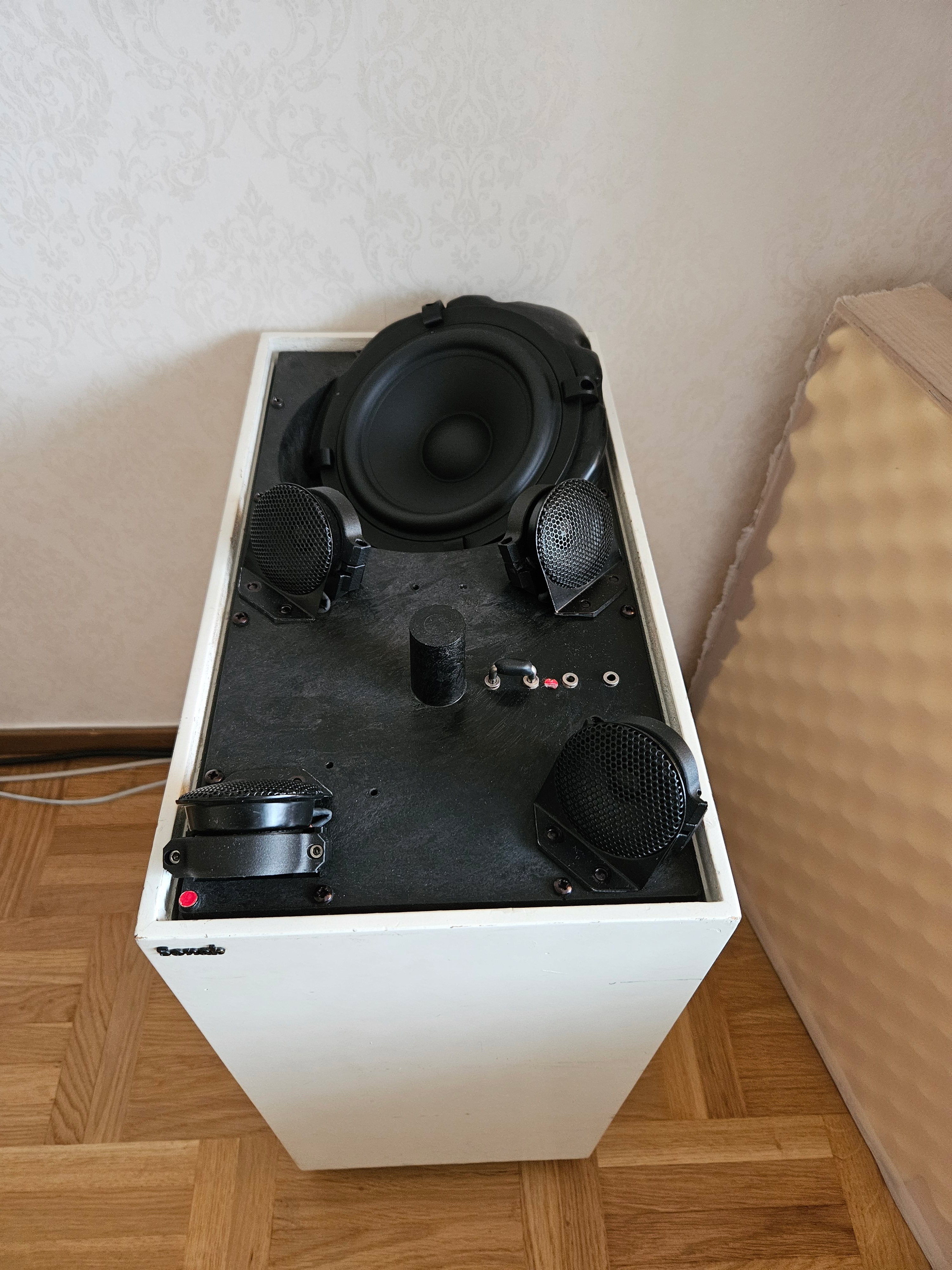

En bonusbild på mina OA14 med nya mid/bas element installerade. Kört med B65oaII i 13år sen jag gjorde i ordning dom. Det nya SB17NRX2 från SB Acoustics: JÖSSES vilken skillnad!!!
Diskanterna fick flytta tillbaka till orginalposition igen från "Y-montering" och sattes i de 3d-printade hållarna. Snyggt!


[smorgar]

Kolla m Adde om han har några fästen kvar lr kan göra nya.
Ja tror inte han släpper ifrån sej filen.

Kan vara värt att kolla, sprickan jag fick vid montering var i slutändan obetydlig och osynlig så det får vara.

En bonusbild på mina OA14 med nya mid/bas element installerade. Kört med B65oaII i 13år sen jag gjorde i ordning dom. Det nya SB17NRX2 från SB Acoustics: JÖSSES vilken skillnad!!!
Diskanterna fick flytta tillbaka till orginalposition igen från "Y-montering" och sattes i de 3d-printade hållarna. Snyggt!
Lådorna ska in på lackning så fort jag är klar med mina OA116


[smorgar]

Kolla m Adde om han har några fästen kvar lr kan göra nya.
Ja tror inte han släpper ifrån sej filen.

Kan vara värt att kolla, sprickan jag fick vid montering var i slutändan obetydlig och osynlig så det får vara.

En bonusbild på mina OA14 med nya mid/bas element installerade. Kört med B65oaII i 13år sen jag gjorde i ordning dom. Det nya SB17NRX2 från SB Acoustics: JÖSSES vilken skillnad!!!
Diskanterna fick flytta tillbaka till orginalposition igen från "Y-montering" och sattes i de 3d-printade hållarna. Snyggt!
Lådorna ska in på lackning så fort jag är klar med mina OA116


[Nattlorden]

Synd jag sålde mina vidare när det finns så bra uppgraderingar idag.

[smorgar]

Har någon här tips på lämpliga skruvar till att montera Seas basen i botten i den nya baffeln så tar jag galderligen emot det!

Ett sätt är att ha genomgående hål i baffeln och ha en mutter med taggar på baksidan. Bör lämpligen dras fast i förväg med lite lim på så man inte riskerar att trycka in den när man monterar elementet. De islagsmuttrarmuttrar jag köpt för ändamålet, ser ut så här:


/ B

Vet du vad det är för storlek på mutter/skruv som du kör med? Har tittat lite på olika byggvaruhus och dom pratar m6-m10 och jag anar ju att det är ett standardmått på skruv, som jag inte kan relaterat till

Har du specifikt monterat en Seas bas som denna och råkar veta exakt vilka man bör använda?
