Ett par OA12.3 som låter illa... * problemet löst *

[bosco]

Har nyss köpt ett par OA12.3 som låter på tok för ljust (jämfört med pi60).

Jag kollade delningsfiltret och tonbygeln är inte ansluten. Har förstått att "normalläget" är med ett motstånd på 1.8Ω, det finns dock inga motstånd alls på delningsfiltret.

Jag funderar också på om delningsfiltret verkligen är modifierat för att passa till CT62 men det är svårt att få tag på information... På carlssonplanet får man inga aktiveringsmail när man registrerar sig på forumet. Download-sektionen där är också hackad av några ryssar.

Jag har beställt och betalat modifieringsbeskrivning från SSC för några veckor sedan men har ännu inte fått något mail. Gulbrandsen har heller inte svarat.

Nåväl, någon här kan kanske svara på om delningsfiltret är anpassat till CT62 eller ej? Det finns två kondensatorer med värdena 10,0μF resp. 5,6μF. Två spolar varav jag bara ser värdet på den ena: 0,5mH.

[Robinox]

Tjena, de var av mig du köpte (de defekta?) högtalarna av. Har du möjlighet att ta en bild på filtren så kanske mitt minne klarnar över vad jag haft för mig med dom...?

[Naqref]

Nåväl, någon här kan kanske svara på om delningsfiltret är anpassat till CT62 eller ej? Det finns två kondensatorer med värdena 10,0μF resp. 5,6μF. Två spolar varav jag bara ser värdet på den ena: 0,5mH.

Kolla i denna tråden:
http://www.faktiskt.se/modules.php?name ... 611#160611



Iofs så låter oa12.3 ljusare än pi60 men det kan ju finnas måtta på diskantnivån.

[phon]

Det är möjligen inte två åtta-ohms diskanter som sitter där?

[bosco]

Tjena, de var av mig du köpte (de defekta?) högtalarna av. Har du möjlighet att ta en bild på filtren så kanske mitt minne klarnar över vad jag haft för mig med dom...?

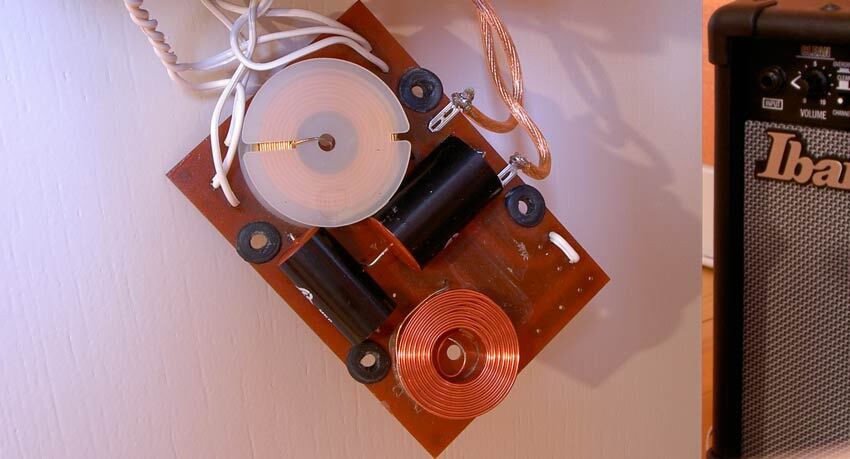

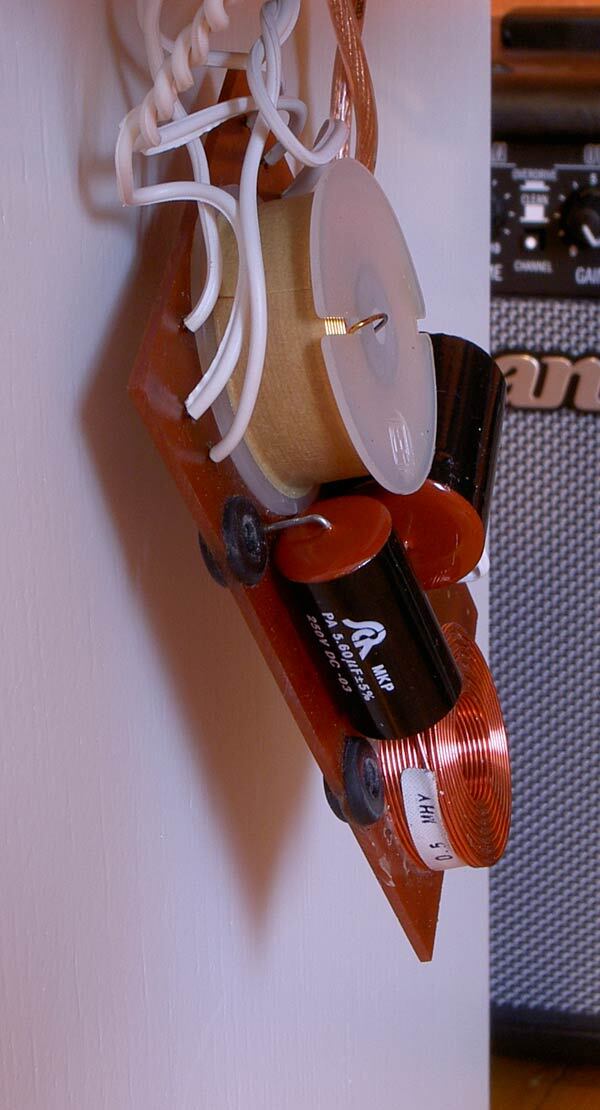

Så här ser det ut. Det sitter bara komponenter på framsidan.

Kolla i denna tråden:
http://www.faktiskt.se/modules.php?name ... 611#160611

Tack Naqref™, det är alltså omodifierade filter.

Det är möjligen inte två åtta-ohms diskanter som sitter där?

Jag funderade på det också, kan man kolla det med en vanlig multimeter? Diskanterna är ordentligt limmade mot träklossarna och jag tror inte jag ger mig på att försöka bända bort dem, eventuell etikett lär nog inte vara läsbar.

[phon]

Dom där filtren ser inte omodifierade ut .....


Du kan ohm-mäta diskanterna. En 8-ohmare har en DC-resistans på 6,1 ohm, en 16-ohmare kanske runt 12 ohm då, har inte siffrorna här men nåt i den stilen.

[bosco]

Dom där filtren ser inte omodifierade ut .....

Nä, men inte heller anpassade till CT62...

Du kan ohm-mäta diskanterna. En 8-ohmare har en DC-resistans på 6,1 ohm, en 16-ohmare kanske runt 12 ohm då, har inte siffrorna här men nåt i den stilen.

Tack, jag testar det om min multimeter funkar... [Edit] Äh, jag hade kastat den och förträngt det.

[phon]

Dom där filtren ser inte omodifierade ut .....

Nä, men inte heller anpassade till CT62...

Inte? Det tycker jag det verkar vara. Spolen vid diskanten ser definitvt större ut än den andra, borde vara 1mH. Kondingarna skall vara 10µF (basen) resp 4,7µF (diskanten). Originalspolen som sitter kvar är säkert märkt 0,5mH på en papperslapp på sidan.

[bosco]

Står i första inlägget.

[bosco]

[Robinox]

Just de, kondingarna har jag bytt enligt renoveringsanvisningarna hos Carlssonplanet.com Har även kopplat förbi tonbygeln enligt samma anvisningar. Och som jag förstår så behövs inga motstånd om man kopplar ur/förbi tonbygeln, om det ens funnits några på de där filtret...?

[Mr_Ekan]

Ser lite markligt ut, har lodoronen for diskantdampningen helt plockats bort? Ska se om jag hittar lite bilder pa mina renoveringar senare, men hur fn lagga upp detta pa faktiskt.se med nya IE?

[bosco]

Just de, kondingarna har jag bytt enligt renoveringsanvisningarna hos Carlssonplanet.com Har även kopplat förbi tonbygeln enligt samma anvisningar. Och som jag förstår så behövs inga motstånd om man kopplar ur/förbi tonbygeln, om det ens funnits några på de där filtret...?

Tonbyglarna hade jag inte räknat med att de skulle funka, det struntar vi i.

Men det är väl fel konding om man ska köra med CT62? Plus att en spole ska bytas?

[bosco]

Ser lite markligt ut, har lodoronen for diskantdampningen helt plockats bort? Ska se om jag hittar lite bilder pa mina renoveringar senare, men hur fn lagga upp detta pa faktiskt.se med nya IE?

klistra in ftp://användarnamn:lösenord@user.faktiskt.io/ i Utforskaren istället för Internet Explorer

[phon]

Men det är väl fel konding om man ska köra med CT62? Plus att en spole ska bytas?

Det brukar ju sitta två likadana spolar i original ... ? fast jag har sett alla möjliga varianter. Den ser ju lite större ut iaf. Bäst är väl att mäta upp spolen. Kondingen borde ha varit 4,7µF Motstånden tar man ju bort.

[Stefan]

Orginalfiltret har en 1,8 mH till basen och 0.5 till diskanten

/stefan

[n-puh]

Jo, i det här fallet sitter den ursprungliga spolen på 0,5mH kvar för diskanten och kondingen har bytts mot ett som har orginalvärdet 5.6uF. Dvs filtret är inte modifierat för CT62. Nu verkar även spolen till basen vara bytt (kanske med helt fel värde).

[Robinox]

Jag vet nu säkert att jag bytt kondingarna, kopplat förbi tonbygeln, men inte gjort något åt spolarna. Sen vad som ev. bytts/moddats på dom filtren av tidigare ägare har jag ingen aning om. Jag minns inte att det var nån speciell modd av filtret som skulle till för att passa just CT62 när jag moddade (eller snarare renoverade), och gick efter Carlssonplanet.com´s anvisningar...?

[staffanw]

Det ser väl ut att vara omoddat, men kondingarna är bytta och motstånden 1.8 Ohm resp. 2.2 Ohm är borttagna. Spolarna är i orginal 0.5mH för diskanten och 1.8 mH för basen vilket jag tycker verkar rimligt med tanke på storleken på spolarna.

Om diskanterna inte är på 16 Ohm så måste dessa dämpas med motstånd vilket inte verkar finnas på detta filter. Så kolla impendansen i diskanterna

/staffan

[Robinox]

Jag minns att jag köpte diskanterna av en Micke, jag vet inte om han är verksam fortfarande, men förr tillhandahöll han med CT62 diskanter. Jag kan mäta upp mina andra diskanter jag köpte till mina OD11 samtidigt som OA12:orna i fråga. Men det blir i morn när jag får tillgång till multimeter.

[bosco]

Ok, om det är samma diskanter som i dina OD11 så är det fel diskanter i dessa. OD11 - 8Ω, OA12 - 16Ω.

[Robinox]

Ok, om det är samma diskanter som i dina OD11 så är det fel diskanter i dessa. OD11 - 8Ω, OA12 - 16Ω.

Usch nu blev jag tveksam igen... har nåt svagt minne, nu när du säger det, av att jag beställde både 8ohm och 16ohm diskanter så att det skulle passa både OD11 och OA12. Men det är flera år sedan, mitt minne är för opålitligt just nu.

[OlA-68]

det e dumt att blanda ihop koddar och morötter då vet man aldrig vad som hamnar i kvarnen

[phon]

Orginalfiltret har en 1,8 mH till basen och 0.5 till diskanten

/stefan

Det har du rätt i, det är jag som har snurrat till det ....

[Robinox]

det e dumt att blanda ihop koddar och morötter då vet man aldrig vad som hamnar i kvarnen

Tack för ett givande inlägg, snällt att du vill hjälpa bosco och mig att reda ut detta.

[OlA-68]

det e dumt att blanda ihop koddar och morötter då vet man aldrig vad som hamnar i kvarnen

Tack för ett givande inlägg, snällt att du vill hjälpa bosco och mig att reda ut detta.

förlåt föffan då
mitt heta tips är att det är fel diskantvärde löd av från kortet och mät kan även vara fasvänt vid filtret till diskanterna men proportionerna på kondingar och spolar se ok ut för att kunna vara en :3 modd
som skrivet innan så skall det vara ca 6 ohm på en 8 ohmare och ca 12 ohm på en 16 ohmare kontrolera även så att du inte kopplat dem i serie de skall kopplas parallelt för att till slut uppnå 8 ohm
avsaknad av motstånd har ingen betydelse ... de skall låta bra även utan justeringsmöjligheter .
men om misstaget är begånget så borde ju du känna av en diskantfattig miljö med dina od11

[Robinox]

förlåt föffan då
mitt heta tips är att det är fel diskantvärde löd av från kortet och mät kan även vara fasvänt vid filtret till diskanterna men proportionerna på kondingar och spolar se ok ut för att kunna vara en :3 modd
som skrivet innan så skall det vara ca 6 ohm på en 8 ohmare och ca 12 ohm på en 16 ohmare kontrolera även så att du inte kopplat dem i serie de skall kopplas parallelt för att till slut uppnå 8 ohm
avsaknad av motstånd har ingen betydelse ... de skall låta bra även utan justeringsmöjligheter .
men om misstaget är begånget så borde ju du känna av en diskantfattig miljö med dina od11

Tack för tips, på riktigt den här gången

Mina OD-11 låter mycket bra tycker jag, inget fel på diskanterna så vitt jag kan höra. Dom låter mycket bra och harmoniska tycker jag så jag skulle bli förvånad om det är något fel på dom.

Jag är nu ganska säker på att diskanterna i OA12:orna är på 16ohm, men som sagt, mitt minne är inte helt pålitligt i detta ämne. Då återstår isf. filtret, jag kan ha av misstag satt dit fel kondingar, inte omöjligt men jag tyckte att jag kollade upp det där så noga när jag höll på. Spolarna har jag inte gjort ett endaste dugg med, om det skett några modifikationer där så är det av tidigare ägare isf. Och fellödning av diskanterna är jag åxå tveksam till eftersom jag lödde diskantkablarna i dom hål som dom gamla kablarna satt i, och inte gjort några egna vågade modifikatuioner. Ev. att jag fasvänt kablarna eftersom dom är lika vita båda ledarna och ingen tydlig markering. Hoppas bosco kan genomföra en liten mätning av diskanterna så vi får klarhet i det åtminstonne.

[OlA-68]

finn ju en möjlighet till som du inte uttömmt du kan ju ha fått 2 par 8 ohms och ett par 16ohms och satt rätt i dina od 11 samt satt en 8:a o 1 16 ohms i var ... det skulle nog låta hyfffsat märkligt men som sagt enklast är att slita isär och mäta ...
Back to the old drawingboard så att säga
lycka till

[Robinox]

Ja vi får hoppas på det bästa, att bosco lyckas få nån klarhet i strulet. Min avsikt har ju inte vart att lura iväg burkarna, utan det har väl handlat om slarv eller okunskap från min sida, om det visar sig att något är fel...

[bosco]

Nu verkar även spolen till basen vara bytt (kanske med helt fel värde).

Har köpt nya kondingar och beställt nya spolar. Spolen till basen ska tydligen vara på 1.8mH med en resistans på 1Ω. Det närmaste jag kunnat hitta var 1.8mH och 1.04Ω (0.8mm) på Hifikit. Är det close enough, eller finns det bättre?

Har även köpt en ny multimeter, så jag kollar diskanterna när jag kommer hem till helgen.
