AU-9900 ett 600 bitars pussel som fått en lösning

av **Cicaro** » 2014-03-20 19:16

God Kväll.

Nu börjar starten på vad som kommer att vara den störst utmaningen i renovering/restaureringsväg jag har gett mig på. Eller ja, den startade faktiskt här i vintagedelen i bortskänkestråden för en tid sedan. Men det är först nu som jag har fått upp den på bänken hemma.

Min tanke med tråden är att dels delge mina fram och motgångar i det här projektet men även att få glada tillrop och idéer.

Än så länge har jag inte hunnit längre än att lägga upp delarna och konstatera att det här är jobb som gäller. Mycket jobb. Men vad skoj det ska bli!

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%201.JPG

Det första steget kommer att bli att försöka få ihop allting till en förstärkare igen för att se om och i sådant fall vilka delar som saknas.

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%202.jpg
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%203.jpg

Redan nu kan jag konstatera att det kommer att behöva sökas reservdelar, etsas nya kort eller epoxilimmas kretskort.

Fortsättning följer, nu hinner jag inte skriva mer för måste ju börja kolla vad som är vad av delarna!

Ps. Korten ligger som länkar då de är tämligen stora. Hann inte förminska dem till forumsize...

av **Andersss** » 2014-03-20 19:21

Ah vad kul

Det var du som förbarmade dig över den

Lycka till, så jäkla fin förstärkare.

av **Cicaro** » 2014-03-20 19:26

Jag ser det inte som förbarma mig över den. Jag ser det som en förmån och är glad att jag fick chansen :-)

Tur att man gillar att lägga pussel ty nummer ett blir att pussla ihop den innan det går att felsöka.

Föreslog nyss att frun skulle pussla ihop den så kunde jag ta över när alla delar var på rätt plats och leta fel... Hon gillade inte idén utan svarade ha så roligt och återvände till köket.

Edit: Började dock med ännu mer demontering. Insåg att stickgöken till den var identisk med den till signalgeneratorn och vill inte riskera att spänningsätta denna av misstag

av **Andersss** » 2014-03-20 19:33

Haha okej förbarmade är kanske inte rätt ordval (hade förmånen då). Jag var oxå sugen på den, men har ej kunskaperna. Å det verkar ju vara ngt att bita i av bilderna att döma..

Haha jasså frugan ställde inte upp på det.

av **Komorok** » 2014-03-20 19:36

Stort och varmt lycka till!

av **Cicaro** » 2014-03-20 19:54

Andersss skrev:Haha okej förbarmade är kanske inte rätt ordval (hade förmånen då). Jag var oxå sugen på den, men har ej kunskaperna. Å det verkar ju vara ngt att bita i av bilderna att döma..

Haha jasså frugan ställde inte upp på det.

Nej konstigt va!?

Jo det här är något att bita i. Men men skulle vara självaste f-n om det inte går tillslut. Blir första stärkaren som jag verkligen vill veta hur den låter som jag misslyckas med isf

Komorok skrev:Stort och varmt lycka till!

Tack. Det kan behövas

av **Sodergarden** » 2014-03-20 20:29

Aj, var det två kort som var trasiga?

Det var de nog inte när jag lade ned dem i lådan så det måste ha hänt i frakten, väldigt onödigt!! Jag borde ha varit noggrannare med hur jag packade helt enkelt så hade du sluppit den biten i alla fall..

Nu mår jag nästan lite illa faktiskt.

av **Cicaro** » 2014-03-20 21:19

Sodergarden skrev:Aj, var det två kort som var trasiga?

Det var de nog inte när jag lade ned dem i lådan så det måste ha hänt i frakten, väldigt onödigt!! Jag borde ha varit noggrannare med hur jag packade helt enkelt så hade du sluppit den biten i alla fall..

Nu mår jag nästan lite illa faktiskt.

Äsch inte då! Jag kan inte klaga när jag fått ett projekt skänkt till mig! Dessutom är det här ett av de första projekten på länge som planen är ska bli del av huvudanläggningen i vardagsrummet. Skulle ärligt talat försökt nypa den här från en elektronikbinge för att ta mig an den även om jag sett att två kort var av. Må illa gör inte korten helare!

Det är två kort som är av, men det ena är strömkortet till slutsteget och det har 8 raka ledningsbanor så det inte vara det minsta problem att epoxilimma och punktlöda dit ersättningsbanor. Det andra är protectorn som ser mer komplicerat ut men borde även det gå att epoxilimma och ersätta banorna små kabelbitar för det har gått av på det bästa av alla möjliga ställen. Bara sju banor i brottet. I VÄRSTA fall så får jag göra en mall och etsa om de kretskorten tar tid och ett par försök för etsa är inte min expertis men allt går inget är omöjligt. Det enda som är riktigt svårt att lösa är om transformatorn har brunnit eller om många delar är borta.

Å det positiva verkar det vid en snabb genomgång av pusselbitarna som att alla vitala delar finns utom en plåt. Täckplåten till höger sida av förstärkaren saknas så om du hittar den är jag mycket intresserad av ett litet paket ty den är nog omöjlig att tillverka, utan den kommer det bli ett träkabinett till stärkaren när den är hel.

Det är dock inte första prio, först ska den fungera :-)

Än så länge tror jag att det här går att få ihop pusslet och förhoppningsvis få allt fungera tillslut. Nu är det dock färdigpusslat för idag men förhoppningsvis så blir det lite mer pusslande i helgen och påbörja göra iordning kretskorten som är av i helgen.

Fortsättning följer!

av **Sodergarden** » 2014-03-20 21:34

Ok, jag ska kolla i helgen om plåten finns, jag kanske bara råkade missa den i garaget.

av **Cicaro** » 2014-03-21 10:55

Passade på imorse innan jobbet att kontrollmäta transformatorn. Obelastad ger den

50-33-0-33-50 samt 37-0-37

På de två sekundärlindningarna. Enligt elschemat så ska den ge

45-30-0-30-45 respektive 33-0-33

Men det räknar jag med är belastade värden så känns som om det är helt inom rätt område :-)

Transformatorn är obelastad tyst så det bådar gott. Det är liv i den och ingen lindning har brunnit.

Nu blir det till att sammanställa en lista på delar som garanterat behövs till förstärkaren och göra en beställning. Om jag nu ändå ska gå igenom hela från början till slut för att få den fungerande så ska den även recappas och få nya fräscha reläer för att fungera under många år framöver. Upptäckte att de kretskort som gått av gott av precis mot anslutningar till några elektrolyter så jag har bara limmat ihop dem och inte epoxat dem för att de ska bli stabila än. Det väntar jag med tills jag har nya elektrolyter.

Nya elektrolyter brukar vara något mindre så det är möjligt att det går att flytta dem för att slippa lägga lika många ersättningsbanor.

Däremot upptäckte jag att någon har moddat Drivsteget genom att skära av ledningsbanor och flytta kablar. På liknande sätt så är några kondingar bytta och en del signaltransistorer. Får alltså fundera på om det är gjort enligt någon servicebulletin, originaluppdatering på fabriken eller om det är något som man borde återställa till original.

av **Fjonkalicious** » 2014-03-21 12:35

Snacka om stake att ge sig på den. Wow! Lycka till!

av **jeff_belowski** » 2014-03-21 14:24

Respekt!

av **Sodergarden** » 2014-03-21 16:04

Titta vad jag hittade i garaget!

av **Cicaro** » 2014-03-21 18:01

Sodergarden skrev:Titta vad jag hittade i garaget!

Nämen! Se där vad trevligt! Å nu förstår alla andra varför jag konstaterade att den blir svår att tillverka :-)

Lite kort på första limningen av kretskorten.
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%204.JPG
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%206.JPG
Brott

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%205.JPG
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%207.JPG
Under press

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%208.JPG
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%209.jpg
Resultat efter ihoplimning. Återstår att förstärka med epoxi och ordna de banor som är borta. Det gör jag dock inte förens jag fått hem de nya kodningarna.

Mätte även upp sluttrissorna imorse med den lilla kinatillverkade transistormätaren jag hade. Ingen trissa som verkar ha brunnit även om hFevärdena som visas är runt hälften av vad databladet specar. Men det tror jag snarare beror på mätaren. Viktigast var att veta så ingen har brunnit då de är svåra att få tag på.

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2010.JPG
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2011.JPG

I samma veva kontrollerade jag båda reläerna, de slår som de ska men kommer att bytas ändå vad det liter då jag vet att huvudreläet, ett likadant som satt i recievern som står i vardagsrummet idag, är en källa till problem när de börjar bli gamla.

Annars har jag ägnat senaste timmen sen jag slutade jobbet åt att pussla ihop delar för att se var allting ska sitta. Nu ser det faktiskt ut som en AU-9900. Då var det bara det elektriska och kosmetiska kvar. Även om det börjar se ut som en stärkare så är kretskorten fortfarande av och det finns några kablar som lossnat inuti som jag inte vet var de ska sitta ännu.

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2012.jpg

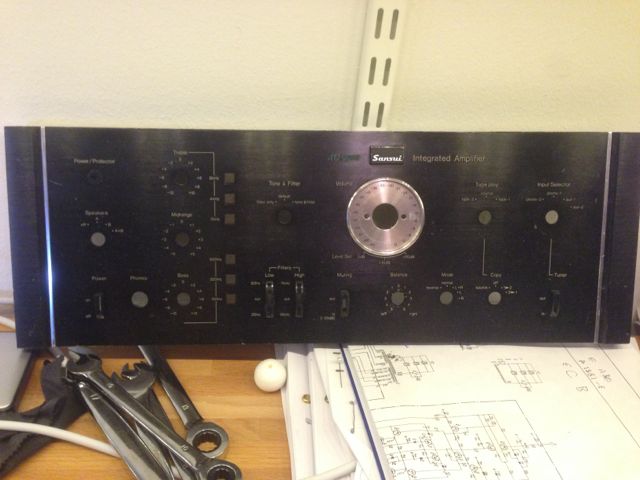

Kunde dock inte låta bli att sätta ihop hela för att se vart saker ska sitta och få en försmak av vad det kan bli tillslut. Helgens arbete blir att beställa reservdelar. Det första får bli nya kondensatorer och de delar som brukar fallera på gamla sansui samt en "brytare" istället för den som saknas. Har jag tur finns den sistnämnda i original att få tag i via en sansuireservdelsaffär i nederländerna.

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2013.JPG
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2014.JPG

Så. Nu är det dags att ordna middag och lägga det här åt sidan ett tag. Har fått kort på en ny lägesväljare istället för den som är borta och väntar på svar för att veta vad frakten kostar att få hem den, beroende på fraktpriserna är det möjligt att jag samtidigt köper en ny volympot som var ganska dyr men är svår att få tag i volympotar och om det behövs så är det kanske bäst att passa på.

av **Cicaro** » 2014-03-21 18:02

Fjonkalicious skrev:8O Snacka om stake att ge sig på den. Wow! Lycka till!

jeff_belowski skrev:Respekt!

Jag tackar för uppmuntran, gör mig ännu mer inspirerad och skapar ett jävlar anamma i att det här ska gå tillslut.

av **Sodergarden** » 2014-03-21 19:56

Sådär långt har jag inte hunnit på de åtta år (eller nåt) den varit i min ägo!
Det jag gjorde var att packa upp den, blåsa av ett centimetertjockt lager med damm från den och sen packa ned den igen.
Nästa gång jag tittade på den var när jag skulle skicka den till dig!

av **Cicaro** » 2014-03-22 07:31

Sodergarden skrev:Sådär långt har jag inte hunnit på de åtta år (eller nåt) den varit i min ägo!
Det jag gjorde var att packa upp den, blåsa av ett centimetertjockt lager med damm från den och sen packa ned den igen.
Nästa gång jag tittade på den var när jag skulle skicka den till dig!

Hehe så kan det vara. Dock har jag sett att du har haft mycket annat för dig. Bl.a. motorbyte i en fin bil. :-)

Börjar lördagsmorgonen med att läsa mailboxen och har nu fått tag i en ny brytare istället för den som var borta.

Eftersom frakten var såpass hög från nederländerna så köpte jag samtidigt en ny volympot i ett mod-kit, utifall den som sitter i den här är sönderoxiderad. Däremot kostade en ratt till omkopplaren över 10 Euro så där ansåg jag mig inte ha råd med en original utan får ta någon som ligger i gömmorna tillsvidare.

Summan inklusive frakt blev med växlingskurs enligt kontoutdraget: 601,27 kr

Hua, då finns risken att beställning av de andra komponenterna får vänta till den 25te.

Edit: Kom på att jag kanske skulle skriva ut namnet på den holländska butiken utfall någon surfar in i trådden för att de letar reservdelar: http://www.sansui-parts-shop.com

av **Cicaro** » 2014-03-22 14:50

Förmiddagen ägnades i brist på reservdelar åt att tvätta smutsiga kretskort.

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2015.jpg
Under (glömde en hel förebild så hade redan börjat gno lite=

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2016.jpg
Efter

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2017.jpg
Före

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2018.jpg
Efter

http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2019.jpg

Till vänster en otvättad insats. Till höger en som blivit isärplockat, tvättad och fått ny kylpasta under sluttrissorna. Trissorna verkade ha suttit där sen stärkaren var ny ty fanns i princip inte en tillstymmelse till kylpasta kvar(var bara lite fett kvar).

Lägger till en uppdatering efter en dags pillande mest för att Sodergarden inte ska må illa alls. Nu är båda de avbrutna kretskorten ihopsydda igen. Ja ni läste rätt ihopsydda. Först limmade, sen hade jag dåligt med klar epoxi så jag la loppor av kemisk metall för att stabilisera limningen och slutade med att sy dit banor med kopplingstråd.

Ett av korten, det andra glömde jag efterbilderna på och nu är stärkaren ihopskruvad för att ta mindre plats tills dess att det kommer delar.
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2020.JPG
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2021.jpg
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2022.jpg

Bortsett från fyra svarta jordtåtar jag inte är säker på vart de ska sitta och en kodning som halvt exploderat och en som skjutit bort sina ben och flytt så är det alltså dags att fundera över vad som gjorde att förstärkaren var isärmonterad från början.

av **Sodergarden** » 2014-03-22 23:23

Du har rätt, det känns faktiskt bättre nu när jag har fått se att de trasiga korten är reparerade!

Utgår du från nån komponentlista när du beställer nya kondingar eller sitter du och läser av och antecknar värdet på varenda elektrolyt i hela apparaten?

av **Cicaro** » 2014-03-22 23:59

Sodergarden skrev:Du har rätt, det känns faktiskt bättre nu när jag har fått se att de trasiga korten är reparerade!

Utgår du från nån komponentlista när du beställer nya kondingar eller sitter du och läser av och antecknar värdet på varenda elektrolyt i hela apparaten?

Både och. Utgår från servicemanualen som jag skrivit in i ecxel och ett blad som heter sansui common parts (dvs översätter artikelnumren i servicemanualen till komponenter). Att det blir den långa vägen beror på att sansui var snälla nog att inte skriva ut vilka elektrolyter som är bipolära i servicemanualen utan utgår från att man beställer enligt deras artikelnummer.

Sen går jag igenom kort för kort och kollar så det stämmer och där det divergerar försöker jag utröna om det är någon som varit där i efterhand och fingrat eller om det är fel i servicemanualen. När jag inte lyckas avgöra vilket det är så beställer jag dubbla uppsättningar för att testa mig fram.

hittills slutar det alltid med att jag beställer det jag tror är dubbelkollat i förstärkaren men missat något så jag får komplettera i efterhand..

av **Cicaro** » 2014-03-23 14:52

Hittat en möjlig anledning till att en brytare är borta en bygel inlödd och stärkaren skruvats isär från började. Reagerade på att balancepoten lät konstig och när jag mäter upp den verkar halva balanspoten totalt död. (kan fortfarande inte starta stärkaren eftersom jag saknar delar till nätsteget...)

Blir alltså till att beställa en balanspot också med andra ord. Men det är inte det lättaste, enda som står i servicemanualen är 250k ohm balance volume samt samma nummer som är präglat på potten 1015171.

Klart är att det är en dubbelpotentiometer på 250k i vart fall. Men frågan är om det är någon specialare...

av **MiaM** » 2014-03-23 21:33

Oj, här har du tryggat sysselsättningen!

Balanspotten är väl gissningsvis en dubbelpot som bara har motståndsbana på halva sträckan för varsin halva, så att när ratten är i mittläget så står de båda halvorna elektriskt i varsitt ändläge. Det är ju enda sättet att få en riktigt bra balanspott som har max ljudstyrka på båda kanalerna när den står i mittläget.

Före dessa pottar verkade börja massproduceras så var det väl rätt vanligt med en vanlig enkelpot med löparen jordad och ändarna anslutna till spänningsdelare för respektive kanal, men då påverkades ju alltid båda kanalernas ljudstyrka samtidigt. Förvisso smaksak, men den moderna varianten "känns" mer rätt.

Ohmmät den fungerande halvan, troligtvis beter den sig som jag beskriver, och då vet du också att det är den typen av pot du behöver.

Jag måste väl erkänna att hade jag gett mig på ett sånthär projekt så skulle jag inte beställt delar förrän jag kommit så långt att jag sett att det mesta fungerade hjälpligt. Fast det är jag och det resulterar ofta i just sånt som bortbyglade balanspot'ar.

Ambitiös lagning av kretskorten! När jag gjort motsvarande så har jag bara tagit lagom grov enkardelig ledning (t.ex. avklipp från hålmonterade komponenter) och byglat över sprickorna med. För en stationär apparat så blir det ju ofta inte värre påfrestningar än att det funkar.

Det är nog för övrigt faktiskt bara bra att kretskorten gått av helt och inte bara spruckit halvvägs. Det värsta i "knäckt kretskort" jag gett mig på var en VHS-video på slutet av 80-talet som drabbats av en spricka på sitt stora moderkort. Det var inte spräckt hela vägen, och strax efter att jag lagat kortet så sprack det en bit till så det blev en till lagning, som jag dessutom inte kunnat förutsäga innan eftersom jag inte visste åt vilket håll sprickan skulle växa.

av **Cicaro** » 2014-03-23 22:22

MiaM skrev:Oj, här har du tryggat sysselsättningen!

Balanspotten är väl gissningsvis en dubbelpot som bara har motståndsbana på halva sträckan för varsin halva, så att när ratten är i mittläget så står de båda halvorna elektriskt i varsitt ändläge. Det är ju enda sättet att få en riktigt bra balanspott som har max ljudstyrka på båda kanalerna när den står i mittläget.

Före dessa pottar verkade börja massproduceras så var det väl rätt vanligt med en vanlig enkelpot med löparen jordad och ändarna anslutna till spänningsdelare för respektive kanal, men då påverkades ju alltid båda kanalernas ljudstyrka samtidigt. Förvisso smaksak, men den moderna varianten "känns" mer rätt.

Ohmmät den fungerande halvan, troligtvis beter den sig som jag beskriver, och då vet du också att det är den typen av pot du behöver.

Jag måste väl erkänna att hade jag gett mig på ett sånthär projekt så skulle jag inte beställt delar förrän jag kommit så långt att jag sett att det mesta fungerade hjälpligt. Fast det är jag och det resulterar ofta i just sånt som bortbyglade balanspot'ar.

Ambitiös lagning av kretskorten! När jag gjort motsvarande så har jag bara tagit lagom grov enkardelig ledning (t.ex. avklipp från hålmonterade komponenter) och byglat över sprickorna med. För en stationär apparat så blir det ju ofta inte värre påfrestningar än att det funkar.

Det är nog för övrigt faktiskt bara bra att kretskorten gått av helt och inte bara spruckit halvvägs. Det värsta i "knäckt kretskort" jag gett mig på var en VHS-video på slutet av 80-talet som drabbats av en spricka på sitt stora moderkort. Det var inte spräckt hela vägen, och strax efter att jag lagat kortet så sprack det en bit till så det blev en till lagning, som jag dessutom inte kunnat förutsäga innan eftersom jag inte visste åt vilket håll sprickan skulle växa.

Jo helgs och kvällsysselsättningen är tryggad för ett tag framöver :-)

Jag har ohmade den fungerande halvan och konstaterat att det är en sådan balanspot som du talar om (är dock första gången jag stöter på fenomenet så jag är tvungen att hitta en ersättare. MN kallas de tydligen). Det var dock inte det lättaste att få tag på nytt. Det enda jag hittade på mouser var för gitarrbruk. Den borde iofs fungera även om det kommer bli knöligt att få dit den så den blir snyggt. Hittade även på ebay men som är tveksamt om det är kinakopior eller riktiga. Lär beställa en av vardera för att testa och utvärdera. I värsta fall så får jag tillfälligt låna en från en annan förstärkare som står här tills jag hittar en vettig.

Att vänta med att beställa delar innan man ser att allting fungerar hjälpligt är ett gott råd. Helt klart onödigt och risky att beställa delar innan man vet att hela förstärkaren fungerar i övrigt och jag rekommenderar ingen att göra som jag gör i den frågan. Jag har inte kunnat testköra stärkaren än eftersom det är några elektrolyter i nätsteget som garanterat är körda (en som har skjutit iväg och bara finns benen kvar och en som ser ut att ha exploderat invändigt). Min lösning på det för att inte beställa delar till ett omöjligt projekt var att studera schemat och sen mäta upp allt som inte går att laga eller eller ersätta. Dvs. transformatorn och sluttrissorna. Övrigt i den här är i princip "bara" motstånd, småsignaltransistorer och kondingar. Dvs. det mesta finns att få tag i.

Knäckta kretskort, tja de går att laga och som du säger avbrutna är nästan lättare än enbart knäckta :-)

av **Cicaro** » 2014-03-25 21:58

Jobb jobb jobb så händer inget med delarna som är utspridda. Dock är reservdelar beställda och befinner sig någonstans mellan Texas och Sverige. Med lite tur blir det ett renoverat nätsteg i helgen :-)

av **MiaM** » 2014-03-26 02:04

Det där måste väl vara absolut vanligaste balanspotten, men det är nog en typisk grej som endast acceptabelt stora tillverkare faktiskt köpt - de såldes nog sällan/aldrig styckvis till konsumenter/småkunder. Möjligtvis att kanske t.ex. Josty Kit eller något liknande "sälja både byggsatser och lösa komponenter"-företag kan ha köpt in så många av nån viss modell att de kunnat både använda dem i byggsatser och sälja löst.

Hur trasig är den trasiga potentiometern?

Jag skulle nog ersätta den trasiga halvan med ett fast motstånd och en bygel (antagligen lämpligtvis allt detta på lödsidan). (Fast nu upprepar jag nog mig... :wink:

)

av **Cicaro** » 2014-03-26 16:16

MiaM skrev:Det där måste väl vara absolut vanligaste balanspotten, men det är nog en typisk grej som endast acceptabelt stora tillverkare faktiskt köpt - de såldes nog sällan/aldrig styckvis till konsumenter/småkunder. Möjligtvis att kanske t.ex. Josty Kit eller något liknande "sälja både byggsatser och lösa komponenter"-företag kan ha köpt in så många av nån viss modell att de kunnat både använda dem i byggsatser och sälja löst.

Hur trasig är den trasiga potentiometern?

Jag skulle nog ersätta den trasiga halvan med ett fast motstånd och en bygel (antagligen lämpligtvis allt detta på lödsidan). (Fast nu upprepar jag nog mig... )

Trasig som i växlar mellan kortslutning och megaohm i motstånd över hela registret tyvärr. Har dock blivit lovad en bättre begagnad av en god vän. Sen har jag beställt vad som antingen är en modern överprissatt Kinakopia eller en nos alps balanspot med rätt värde :-)

dvs den biten borde lösa sig. I värsta fall har jag en gammal 11läges 4polig switch liggandes så borde kunna löda en ersättare med motstånd och 11 fasta lägen :-)

av **Nattlorden** » 2014-03-26 17:51

Måste du verkligen ha en balanspot?

av **Cicaro** » 2014-03-26 18:47

Nattlorden skrev:Måste du verkligen ha en balanspot?

Har hittills alltid balansen i mitten. Men ser så trist ut med ett hål i fronten å en ratt utan funktion är till ingen nytta ;-)

av **Nattlorden** » 2014-03-26 19:38

Cicaro skrev:
Nattlorden skrev:Måste du verkligen ha en balanspot?

Har hittills alltid balansen i mitten. Men ser så trist ut med ett hål i fronten å en ratt utan funktion är till ingen nytta

Naturligtvis låter du ratten sitta i av utseendeskäl, men skall du inte nyttja den spelar det ingen roll att den inte fungerar. Nyttjar du inte den har den ingen nytta (och då kanske det kan bli ännu bättre utan?).

av **Cicaro** » 2014-03-26 19:42

Nattlorden skrev:
Cicaro skrev:
Nattlorden skrev:Måste du verkligen ha en balanspot?

Har hittills alltid balansen i mitten. Men ser så trist ut med ett hål i fronten å en ratt utan funktion är till ingen nytta

Naturligtvis låter du ratten sitta i av utseendeskäl, men skall du inte nyttja den spelar det ingen roll att den inte fungerar. Nyttjar du inte den har den ingen nytta (och då kanske det kan bli ännu bättre utan?).

Nja och nej. Inte för min del. Jag vill att det fungerar. Kan ge mig fan på att annars så behöver jag den. Lite som att lägga ut snökedjorna i bilen. Den vintern jag inte gör det kör man fast i snön och kommer inte loss. :-)

Å så är det ju utmaningen att restaurera som är det roliga

av **Nattlorden** » 2014-03-26 19:51

Okej'rå. PM:a mig den dagen den behövs.

av **AlNiCo** » 2014-03-26 20:50

Man är väl perfektionist. :wink:

Använder aldrig tonkontrollerna men störde mig som en galning på att jag inte lyckades få tag i en motsvarighet till en trasig bas-potentiometer en gång.

av **Cicaro** » 2014-03-26 22:21

Nattlorden skrev:Okej'rå. PM:a mig den dagen den behövs.

Lär tyvärr dröja ty den är planerad att hamna i vardagsrummet här hemma när jag får ordning på den :-)

AlNiCo skrev:Man är väl perfektionist. Använder aldrig tonkontrollerna men störde mig som en galning på att jag inte lyckades få tag i en motsvarighet till en trasig bas-potentiometer en gång.

Jo man är väl det. Samtidigt är det ju inge kul om man har en fin pryl och någon gäst ska se hur mycket skillnad det blir på ljudet om ratten inte gör något. "Nej jag orkade inte fixa det när jag renoverade den" :-p

Kom faktiskt på ett tillfälle när jag använt balanspoten och haft nytta av det. När man ska ta reda på om det är signalkällan som är mono eller om en högtalarkablar hoppat ur. (Alltid signalkällan då jag har bananterminaler eller skruvterminaler på det mesta)

Goda nyheter. Enligt kollinumret ligger nu en stor laddning reservdelar hos Tullverket på Charles de Gaulle i Frankrike. Gissar att fedex trots att jag pratade med dem idag kommer att försöka köra ut det just de timmarna när jag är borta på lektion imorgon och inte kan ta emot det. Får hoppas på att de kör ut även fredagar så jag får det innan helgen.

Dock ingen balanspot i den laddningen ty det fanns inga dito hos mouser. Men har som sagt var flera alternativ nu förhoppningsvis.

Hittade även en vettig enkel beskrivning på olika balanspotar och hur man kan skapa en med en vanlig linjär pot om man inte får tag i någon vettig:

http://www.angelfire.com/electronic/funwithtubes/Amp-Bal.html

av **Magnus77** » 2014-03-26 23:11

Finns ju några reparatörer i Stockholmsområdet. Kanske kan ringa runt å kika ifall någon av dom har en liggandes till övers.?

av **Cicaro** » 2014-03-27 07:23

Magnus77 skrev:Finns ju några reparatörer i Stockholmsområdet. Kanske kan ringa runt å kika ifall någon av dom har en liggandes till övers.?

Går säkert, men har blivit lovad en bättre begagnad av en god vän och sen har jag beställt från ebay (med risk för att det är skräp). Så det löser sig :-)

av **2-ch** » 2014-03-27 14:02

Vilket spännande projekt Cicaro!

Det här följer jag med intresse både för att det verkar vara en kul monsterrenovering och för att jag själv har en AU-9900.

Vad använde du för rengöring till kretskortet på sidan?
Deoxit eller?

av **Cicaro** » 2014-03-27 14:10

2-ch skrev:Vilket spännande projekt Cicaro!

Det här följer jag med intresse både för att det verkar vara en kul monsterrenovering och för att jag själv har en AU-9900.

Vad använde du för rengöring till kretskortet på sidan?
Deoxit eller?

Nu kommer någon tycka att jag hädar och har gjort något förbjudet...

Alla kort gjordes rent med en blandning av ljummet vatten, diskmedel och isopropanol samt en bättre begagnad tandborste :-)

Iom. att den inte varit spänningsatt på såpass länge så vågade jag faktiskt blöta ner kretskorten ganska rejält.

Annars brukar jag när det är kontakter(rcakontakter) om det är riktigt illa gå på med metallputs eller svinto.

av **AlNiCo** » 2014-03-27 18:26

Bra jobbat.

Jag använder också alltid bara vatten och tvål eller diskmedel för att rengöra kretskort. Lösningsmedel eller annat med smörjning skapar bara en hemsk sörja på korten, som aldrig någonsin försvinner.

Det finns inget finare än ett riktigt ordentligt diskat kretskort i vintage-utrustning. Skulle nästan vilja ha en diskmaskin enbart dedikerad till elektronik... haha (för inte en chans att jag sätter ett kretskort i samma maskin som tallrikarna). :wink:

Sånt håller arkad/flipperspelsnördarna på med.

av **Sodergarden** » 2014-03-27 18:33

När min kvinna inte är hemma har det hänt att jag har ställt in förgasarhus och annat som behöver rengöras i vår diskmaskin, det brukar bli kanon!

av **Cicaro** » 2014-03-27 22:17

Hm. En diskmaskin för kretskort. Ge mig inga dåligs idéer jag har ju en bänkdismaskin stående i källaren som inte används........... :roll:

av **Cicaro** » 2014-03-28 16:38

En kartong med delar har ankommit

av **Cicaro** » 2014-03-28 22:23

Friskt kopplat hälften brunnet. Skämt åsido. Har påbörjat arbetet med att sakta renovera nätstegen. Om allt går som jag vill så kommer hela nätdelen vara hel och fungerande igen innan helgen är slut

(Spoiler: har testkört nätsteget någon minut och mätt lite. Är inte helt friskt än men ingenting har brunnit, problemet är att jag har för hög spänning direkt efter likriktarbryggan och det följet med hela vägen, blev dock bättre när jag lyckades koppla om den från 220 till 240v:-))

av **Cicaro** » 2014-03-31 18:40

Lösningen närmar sig... Mer info och bilder kommer när arbetsveckan lugnar ner sig. Dagens rapport blir:

DEN SPELAR!

av **Sodergarden** » 2014-03-31 19:14

Grattis! Det var duktigt jobbat!!

av **Fjonkalicious** » 2014-03-31 19:41

av **Cicaro** » 2014-03-31 19:56

Sodergarden skrev:Grattis! Det var duktigt jobbat!!

Tackar

Nu blev jag ju inspirerad nog att smita från tv-soffan en stund och avlägga en liten rapport.

Helgen har till stora delar ägnats åt lödkolven med nyllet över Sansuin. Sammanlagt byttes det ca 150 komponenter och varje kort mättes av så långt det gick för sig själv innan jag tillslut vågade starta upp den med allting inkopplat.

Det här är alltså helgens arbete:

Bort med alla gamla elektrolytkondensatorer. Den här kondingen får nog sammanfatta konditionen på flertalet kondingar. Ändå mätte den reko men vågade inte spänningsätta den http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2023.JPG

Drivsteget innan ombyggnad. http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2024.jpg

Efter ombyggnad:
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2025.jpg
Alla elektrolytkondensatorer bytta, likaså är trimpotarna mot 25varviga nya såsom alla uniwattstransistorer.

Ett stycke protectorsteg efter ombyggnad:http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2026.JPG

Ett stycke equilizer före ombyggnad:
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2027.JPG

Ett stycke equilizer efter ombyggnad:
http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2028.JPG

Om någon lägger märke till den gröna krympslangen så saknade jag tyvärr svart. I equilizern (och på några fler kort) satt det IC-kretsar som jag inte litar på efter alla dessa år, eftersom IC-kretsarna i princip är två st PNP-transistorer med gemensam emitter så "byggde" jag nya ic-kretsar av matchade KA992transistorer ihopsatta med krympslang.

Motsvarande operation på ett annat kort. Före: http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2029.JPG
Efter:
http://user.faktiskt.io/Cicaro/AU-9900% ... t%2030.JPG

Att uppdateringen inte kom igår kväll berodde på att när jag väl startade upp allting så fick jag fram rätt spänningar överallt men varken lampa eller relät slog inte så visste inte var jag skulle felsöka och gav upp. Med pigga ögon (och en påhejning från audiokarma) så tittade jag på protectorkortet med nya ögon och insåg att felet måste ligga inom 3x4 cm kretskort eftersom det var den enda delen av kretsen som var involverad i lysdioden. Efter att ha flödat alla lödningar en gång och kontrollmätt alla banor så startade jag upp den och fick ett Pling till svar när det nya relät slog.

De nya kodningarna är lite mindre så klamparna passade inte (samma värden som original) Så jag tillverkade två kretskort för att montera dem och få dem fast förankrade. http://user.faktiskt.io/Cicaro/AU-9900%20Restaurering/Kort%2031.JPG

Bytt är alltså:
Alla elektrolytkondensatorer
Alla keramiska kondingar (undantaget tre som jag missat att de fans)
Alla uniwattstransistorer
Alla IC-kretsar mot "nya"
De flesta småsignaltransistorer
Volympot
Brytare (som saknades från början)
Det stora relät

Kvar på attgöra listan är:
- Kontrollera allt, varmköra och justera in BIAS och offset, har bara spelat den någon minut än så länge för att kolla att det fungerar.
- Balanspot: Ny beställd, den gamla var trasig och är i dagsläget ersatt med en bygel.
- Tre st. keramiska kondingar jag missat att de existerade.
- Ev. byta det andra reläet
- Chassi: Så snart allting annat är klart och när den sista plåten hittar hem hit tror jag att allt utvändigt chassi (front, den motivlackade plåten och plastdeltaljer undantaget) ska få sig en sandpappring och en omgång med ny lack. Frågan är vilken färg. (Där får nog den kvinnliga chefen i huset bestämma). Antagligen konservativt svart eller grått även om det finns vissa på nätet som lackat i högblank röd :-)

- Dra kablarna som glömdes när vi flyttade in för två år sen i vardagsrummet för att kunna koppla in de två kvarvarande högtalarna.

av **Sodergarden** » 2014-03-31 20:22

Det börjar bli väldigt tydligt att jag lämnade över projektet till rätt kille i alla fall!

Jag ska se till att få iväg den kvarglömda gavelplåten till dig innan veckan är slut.

av **Nattlorden** » 2014-03-31 20:49

Imponerande jobb! Grattis!

av **Vinylcalle** » 2014-03-31 23:42

Nattlorden skrev:Imponerande jobb! Grattis!

+1

av **Cicaro** » 2014-04-01 13:46

Vinylcalle skrev:
Nattlorden skrev:Imponerande jobb! Grattis!

+1

Tackar.

Hoppas innerligt på att den nya balanspoten kommer innan helgen så jag kan börja montera tillbaka saker och testköra det. Även om jag vet att jag får en bättre begagnad balanspot ikväll från en god vän. Dock noterade jag när jag testade igår kväll att det ligger ett oroväckande högt bakgrundsbrus. Det måste undersökas vart det kommer ifrån också. Dock inte före det att de tre kvarvarande keramiska kodningarna är bytta (kan ju vara dem som spökar iom. att de sitter i nätsteget).

av **2-ch** » 2014-04-01 15:17

Cicaro skrev:Antagligen konservativt svart eller grått även om det finns vissa på nätet som lackat i högblank röd

Konservativt mörkgrå eller möjligen brunröd kanske? Allt för att behålla dåtidens tvivelaktiga färgval :wink:

Tur att dom inte bestämde sig för att göra fronten i samma kulör.

Men hur gör du med kretschemat på toppen?

av **Fjonkalicious** » 2014-04-01 15:46

Hur dålig är fronten?

av **Cicaro** » 2014-04-01 20:17

Fjonkalicious skrev:Hur dålig är fronten?

Tillräckligt bra för att man absolut inte ska måla den. Funderar på om man ev. ska polera de genomgående reporna och sargade kanterna med någon matt svart otyg bara för att de inte ska lysa lika tydligt. Men nej den kommer inte att målas

av **Cicaro** » 2014-04-01 20:18

2-ch skrev:Konservativt mörkgrå eller möjligen brunröd kanske? Allt för att behålla dåtidens tvivelaktiga färgval
Tur att dom inte bestämde sig för att göra fronten i samma kulör.

Men hur gör du med kretschemat på toppen?

Den plåten vill jag helst lämna helt orörd. Kanske fundera på om det går att göra motsvarande som man skulle vilja göra på fronten. dvs fylla de repor som finns och polera av så att de lyser.

av **MiaM** » 2014-04-01 22:19

Cicaro skrev:
Fjonkalicious skrev:Hur dålig är fronten?

Tillräckligt bra för att man absolut inte ska måla den. Funderar på om man ev. ska polera de genomgående reporna och sargade kanterna med någon matt svart otyg bara för att de inte ska lysa lika tydligt. Men nej den kommer inte att målas

Nu anses jag säkert häda eller nåt, men repor på svart metall kan man "fixa" med lagom tunn tuschpenna. Det blir inte lika snyggt som före repan tillkom, men det blir rätt bra och det är mycket lättare att träffa rätt och undvika spill än om man har nån slags vanlig målarfärg.

av **Cicaro** » 2014-04-02 05:58

MiaM skrev:
Nu anses jag säkert häda eller nåt, men repor på svart metall kan man "fixa" med lagom tunn tuschpenna. Det blir inte lika snyggt som före repan tillkom, men det blir rätt bra och det är mycket lättare att träffa rätt och undvika spill än om man har nån slags vanlig målarfärg.

Mjo den varianten fungerar rätt bra som nödlösning när man inte vill/kan röra resten. Speciellt om man har en tusch med matt färg. Så har jag gjort på otaliga högtalare innan man har tid att slipa och lacka om

av **2-ch** » 2014-04-02 08:32

Cicaro skrev:
2-ch skrev:Men hur gör du med kretschemat på toppen?

Den plåten vill jag helst lämna helt orörd. Kanske fundera på om det går att göra motsvarande som man skulle vilja göra på fronten. dvs fylla de repor som finns och polera av så att de lyser.

Låter som en utmärkt idé. Keep up the good work

Du får mig att än en gång fundera på att byta ut kondingarna.
Använder min nästan dagligen, otroligt att den fungerar efter alla år.

av **Cicaro** » 2014-04-02 12:18

2-ch skrev:Låter som en utmärkt idé. Keep up the good work

Du får mig att än en gång fundera på att byta ut kondingarna.
Använder min nästan dagligen, otroligt att den fungerar efter alla år.

Ska du ändå ska in och recappa kan jag även rekommendera utbyte av uniwattarstransistorerna i nätsteget och drivsteget. De har en tendens att ge upp med tiden och om de gör det tar de gärna med sig annat. Dvs onödigt om man ändå har Haft alla korten ute för recap

av **2-ch** » 2014-04-02 15:50

Cicaro skrev:Ska du ändå ska in och recappa kan jag även rekommendera utbyte av uniwattarstransistorerna i nätsteget och drivsteget. De har en tendens att ge upp med tiden och om de gör det tar de gärna med sig annat. Dvs onödigt om man ändå har Haft alla korten ute för recap

Du har säkert helt rätt. Men vad menar du med "en tendens att ge upp med tiden" pratar vi om 50 år eller mer?
Dom har ju klarat de första 38-åren i alla fall :wink:

Nåväl, den dagen hör jag nog av mig till dig så jag får veta vad det är som ska beställas.

av **AlNiCo** » 2014-04-02 20:11

De klarar nog 38 år till. Om inte 380.

Transistorer åldras inte, förutom felaktigt producerade serier som förekommer här och där. Men, i fall de klarat sig så här länge är det väl ett bevis på att de inte är sådana.

av **MiaM** » 2014-04-03 01:26

Var finns egentligen gränsen för hur lång tid dålig tillverkning av halvledare kan visa sig?

Det verkar t.ex. kunna ta 10-15 år för östtyska dåligt producerade kopior av TDA3501 att ge upp. (De östtyska heter A3501 men är kompatibla med västproducerade kretsar så det är bara att plocka motsvarande krets ur en väst-tillverkad TV, så återfår man t.ex. grönfärgen som gett upp i den östtyska kretsen :wink:

).

Eller är det så att de halvledare som finns/fanns i västvärlden i princip aldrig hade den typen av fel?

Man kan väl vända på steken och konstatera att min lilla erfarenhet av östtysk hemelektronik säger att sådant som elektrolyter aldrig verkar ge upp. Fast då är det mest ett par tv-apparater jag skruvat i.

av **Cicaro** » 2014-04-03 05:59

Tidsgräns? Tror inte det är en tidsinställd bomb. När det gäller uniwattarna bygger jag det på att jag lagat flera förstärkare där dessa har gett upp och kortslutit olämpliga delar av kretsen och orsakat följdskador. Men det är klart de stärkarna kan ju ha varit trasiga sen de var nya och bara stått som prydnad i någons vardagsrum utan funktion.

Läser man på audiokarma är det fler som har dåliga erfarenheter av dem. Transistorer åldras kanske inte på samma sätt som exempelvis elektrolyter men åldras gör allt tyvärr. :wink:

av **2-ch** » 2014-04-03 07:39

Din spelar alltså nu om jag förstod det rätt. IMPONERNADE! Då är ju den naturliga följdfrågan... hur låter den?
Någon före efter kan det ju inte bli frågan om, men jämfört med andra förstärkare du har erfarenhet av.
Är den bara vacker eller är den även bra i ditt tycke?

av **Cicaro** » 2014-04-03 08:35

2-ch skrev:Din spelar alltså nu om jag förstod det rätt. IMPONERNADE! Då är ju den naturliga följdfrågan... hur låter den?
Någon före efter kan det ju inte bli frågan om, men jämfört med andra förstärkare du har erfarenhet av.
Är den bara vacker eller är den även bra i ditt tycke?

Den spelar ja, hur den låter kan jag inte yttra mig om för jag har bara vågat spela för att testa att det fungera i korta intervaller på låg volym under max 1 minut på högtalare jag inte är så rädd om. Innan jag vågar koppla in den med några högtalare som går att uttala sig om ljudet från måste jag justera in bias och offset. Har avvaktat att göra det i väntan på den nya balanspoten. (hade bara byglat bort balanspoten för att kunna testa).

Det enda jag noterade i ljudet var ett volymoberoende bakgrundsbrus, men med oinjusterat bias och offset kan det lika gärna bero på det så låter det bero tills jag vet mer.

Men nu har jag fått balanspoten och har även köpt nya Xkopplingskondingar till strömbrytaren och nätsteget (missade/felbeställde dem för de glömde jag dubbelkolla eftersom de inte satt hålmonterade i kretskort så såg inte att två saknades i servicemanualen och den ena var upptagen med helt fel spänningstålighet). Så första lediga kvällen kommer jag montera ny balanspot och byta de kvarvarande kondingarna. (Ska dock tydligt märka vilka av de gamla x-kondingarna som är vilka eftersom jag inte fick tag i keramiska kondingar till dito med rätt spec så kommer testa att byta mot en metalisserad polypropylen som klarar spänningarna)

Igår påbörjade arbetet med att få loss oxid ur alla brytare. Har behandlat allt utom EQ med deoxit och skölj. Ska gå på dem ytterligare en gång och samtidigt ta EQpotarna innan jag smörjer upp dem igen. :-)

av **Cicaro** » 2014-04-04 15:36

fronten tillbakamonterad. De sista kondingarna bytte jag inatt och den nya balanspoten är monterad, tyvärr passade den inte perfekt så var tvungen att vidga hålet i fronten(dvs den fronten som är bakom den svarta!!!!) och förlänga benen något för att få dit den.

Blev den balanspoten jag köpte på ebay, den jag fick på lån var inte symmetrisk(ena kanalen var hälften så mycket motstånd som det skulle vara i)

Nu är det förhoppningsvis bara injustering och putsa utsidan kvar. Hittade tillslut anledningen till att den inte startade varje gång. En hårfin repa i en ledningsbana gjorde att protectorn saknade kontakt med jord.

Offset justerad, biasjustering pågår.

av **Cicaro** » 2014-04-04 17:55

Då var bias justerat och offset satt så jag vågade koppla in något finare. Nu står den och spelar på ett par OM71or

: Spelandes; IMG_0818.jpg (56.81 KiB) Visad 3170 gånger

Sen får jag väl visa lite av vad som hänt. En ask med bortlödda småkomponenter som bytts ut.

: En ask utbytta delar; IMG_0819.jpg (44.87 KiB) Visad 3170 gånger

Diverse halvledare, transistorer, gamla zenerdioder och några mindre elektrolytkondingar/keramiska kondingar och ickretsar.

Och i en kartong på golvet ligger de större kodningarna som är bytta, (saknas en för den tog jag isär för att se om det gick att om det gick att packa om innehållet med nytt (det gick inte ty det var helgjutet inuti).

: Större saker; IMG_0820.jpg (40.62 KiB) Visad 3170 gånger

Nu återstår dels att putsa upp utsidan så snart som gavelplåten kommer hit

samt att ta loss drivsteget en gång till och kolla efter kallödningar och kontrollmäta jordpunkterna. (Brusar till då och då men försvinner när man trycker till connectorn till drivsteget så är antagligen en av lödningarna till dito som är dålig.

av **Komorok** » 2014-04-04 18:16

Häftigt!

Och grattis.

Fler ord än så behöver jag inte slösa

.

av **Cicaro** » 2014-04-04 18:35

Komorok skrev:Häftigt!

Och grattis.

Fler ord än så behöver jag inte slösa .

av **xeizo** » 2014-04-04 19:40

Obeskrivlig skönhet!

(och bra jobbat)

Enda felet är att det inte är min eftersom Sansui är den bautastärkare jag har haft flest utav, och varit nöjdast, nostalgi på hög nivå :mrgreen:

Ljudmässigt är jag dock helt nöjd med mina Sony hemmabio-receivrar, behöver andra lyssningsrums möjligheter för att dra nytta av något värre. För tusan, den stereo som det lyssnas mest *musik* på är i datorhörnan på typ 6 kvadratmeter och näst mest är telefonen ...

av **Sodergarden** » 2014-04-05 06:50

Det gick ju nästan för fort för dig att fixa den, ingen utmaning alls ju!

av **Cicaro** » 2014-04-05 08:47

Sodergarden skrev:Det gick ju nästan för fort för dig att fixa den, ingen utmaning alls ju!

Hehe. Jo det gick förhållandevis smärtfritt. Lättare än jag trodde när jag öppnade kartongen. Gissar att jag totalt ägnat ca 40-50 timmar åt att pilla på den.

Efter att ha lyssnat någon timme igår kväll och på ring så spelar vi nu under morgonen så vet jag att det definitivt var värt både arbetet och kostnaden för alla delarna. Dock måste jag ta isär den en gång till, förutom att det ligger jordbrum och brus till och från som jag kan härleda från drivsteget så ligger ett ganska tyst bakgrundsbrus i ena kanalen som kommer från försteget. Antingen är någon av småsignaltransistorerna i försteget trasig (trots att de är bytta) eller så är det jordproblem där också.

av **Sodergarden** » 2014-04-05 10:39

Nämnde jag att du bara fick låna den?

av **Cicaro** » 2014-04-05 16:55

Sodergarden skrev:Nämnde jag att du bara fick låna den?

av **2-ch** » 2014-04-07 09:48

Jag är djupt imponerad. Kul att du känner dig nöjd med resultatet så här långt.

av **Cicaro** » 2014-04-07 13:29

2-ch skrev:Jag är djupt imponerad. Kul att du känner dig nöjd med resultatet så här långt.

Tackar, jag är som sagt var förvånad själv över att det gick så smärtfritt att få den fungera ändå. Trodde det skulle ta längre tid, men kanske var en fördel att jag faktiskt beslutade mig för att bygga om stora delar av den från början. Dvs. istället för att felsöka bytte jag komponenter och följde schemat eftersom det ändå skulle bli totalt byte av många komponenter.

av **rampitsch** » 2014-04-08 07:04

Ja, även jag ställer mig i raden av hyllningskören.
Bra jobbat Cicaro. Riktigt härligt att se att denna räddades.

Nu återstår en mängd lyssningstimmar och att njuta av den

//Rampitsch

av **Cicaro** » 2014-04-08 07:24

rampitsch skrev:Ja, även jag ställer mig i raden av hyllningskören.
Bra jobbat Cicaro. Riktigt härligt att se att denna räddades.

Nu återstår en mängd lyssningstimmar och att njuta av den

//Rampitsch

Nej då, en sak återstår. Att lämna tillbaka balanspoten jag lånade av dig och bara mätte upp. Den som hade olika motstånd i kanalerna ^^

av **Cicaro** » 2014-04-09 18:27

Så idag kom gavelplåten så har fått hem den. Schenker lyckats skicka den till fel ombud och några varv runt stockholm, till skillnad från paketet med böcker som posten levererade var dock gavelplåten inte tappad i golvet eller med trasigt emballage.

Har nu gjort något jag aldrig behövt göra med en förstärkare tidigare. Rostskyddsbehandlat. Efter att ha skrapat bort all bubblig lack och slipat alla rostfläckar släta med smärgelduk har jag lagt på ett lager med rostemalj (samma som jag använt till rostiga järnräcken före lackering.

Efter en tur ner till färgaffären föll valet på en "Russian blue", en av de mörkaste blå färgerna de hade till sidopanelerna och icke motivlackade plåtar. Hade tänkt mig en mörkgrå men eftersom den enda mörka grå de hade var så nära svart så jag var rädd att det skulle få plåten med kopplingschemat att se schabbig ut blev det alltså mörkblå.

Nu är allting lackat och väntar på att lacken ska torka. Blir väl montering imorgon kväll förhoppningsvis :-)

Edit: Vågar inte lägga upp kort på de lackade plåtarna innan jag ser att lackeringen lyckades. Var bra länge sen jag höll i en sprayburk men trodde inte att färgspruta var en bra idé i badrummet :roll:

av **Sodergarden** » 2014-04-09 19:23

När man ser hur plåtarna ser ut på apparaten så undrar man om den inte har stått utomhus en tid faktiskt...

av **Cicaro** » 2014-04-09 20:16

Sodergarden skrev:När man ser hur plåtarna ser ut på apparaten så undrar man om den inte har stått utomhus en tid faktiskt...

Mja man kan fundera faktiskt. Ty det var även rostfläckar innanför gavelplåtarna.. De plåtarna får dock ingen lack, bara rostomvandlare för att inte synas så tydligt :-)

Dock har jag insett att ytterligare en plåt saknas. Skydsplåten för drivsteget, funderade över vad skruvhålen var till för och sen såg jag att där skulle sitta en liten plåt på ett kort när chassit var öppnat på Google. Dvs, får försöka leka plåtsmed ändå, det var dock en ganska enkel plåt som jag misstänker till största delen är skärm och skydd för drivsteget :-)

av **Sodergarden** » 2014-04-09 21:03

Jag ska ta en koll till i hörnet av garaget där den tillbringade ett par år, den kanske ligger där den plåten också....

av **Cicaro** » 2014-04-10 22:12

Hehe. Ja dyker den upp så varför inte :-)

Idag har jag svurit åt min dumhet. Hade inte täckt tillräckligt när jag spraylackade plåtar så fick ägna en halvtimme åt att skura. Tur att det var vattenlöslig färg..

Plåtarna ser dock skapliga ut även om man kanske skulle ha slipat lite mer än vad jag gjorde. Några gamla repor syns i vissa ljus. :cry:

Återkommer med bilder i helgen, måste förbi ett Kjelle och köpa bananterminaler. Fick ta en lampsladdar när jag skulle testa stärkaren har ju monterat banankontakter på allt hemma :-)

av **2-ch** » 2014-04-11 10:16

Ja nu är i alla fall jag bra sugen på att se resultatet av ditt målande.

av **Cicaro** » 2014-04-11 16:05

Börjar med att lägga upp ett foto på den sidan som hittades i garaget efter att jag skrapat och slipat bort all rost och lös färg.

De lackade korten är inte synkade till datorn än så de kommer lite senare. Nu ska jag byta högtalarterminaler tänkte jag

av **Cicaro** » 2014-04-11 19:37

Dåså.

Vi börjar med att bjuda på ett foto på samma plåt som förra inlägget fast nu nylackerad och med återmonterad varningsetikett

: IMG_0826.jpg (46.53 KiB) Visad 2832 gånger

Sen så en bild på de gamla högtalarterminalerna som var mycket oxiderade och spräckt i plasten.

: IMG_0827.jpg (47.85 KiB) Visad 2832 gånger

Följt av några kort på när hela förstärkaren är ihopmonterad igen.

: IMG_0828.jpg (54.84 KiB) Visad 2832 gånger

av **Cicaro** » 2014-04-11 19:46

Och tre bilagor var visst max per inlägg så fortsätter i ett nytt.

: IMG_0829.jpg (48.57 KiB) Visad 2831 gånger

Inkopplingen till högtalare är temporär därav de klena högtalarkablarna.

: IMG_0830.jpg (53.77 KiB) Visad 2831 gånger

Även andra sidan är omlackerad.

Så nu hoppas jag ingen går i taket på färgvalet som det blev :-)

I det skarpa ljuset jag hade när jag fotade ser den blålila ut, så fort som den inte är direkt belyst så närmar den sig svart

Jordbruset är borta och den låter underbart Sansui. Den här riskerar att bli en riktigt svår match för AU-555:an som hittills vunnit i blindtesten som varit här hemma. Tror dock faktiskt att AU-555an har mött sin överman (heter det så i förstärkarvärlden också?)

Började summera kvitton på reservdelarna som inhandlats senaste veckorna och insåg när jag passerade 1500 på elektronikkomponenter att det inte var någon bra idé, den här låter så bra att den inte kommer lämna lägenheten i första taget. Däremot ska den få flytta in i vardagsrummet och arbeta ihop med resterande stereoanläggningen. Antingen får den driva frontarna eller så konkurrerar den rentutav ut den renoverade 8080n recievern som står där. Enda jag inte gjort än är att testspela RIAA-steget, och det beror på att jag inte har tillräckligt långa kablar till skivspelaren i arbetsrummet. Nu tror jag inte att det blir några otrevliga överraskningar när skivspelaren kopplas in men ska väl inte ropa helt hej ännu :roll:

Som kuriosa kan nämnas att jag fick stopp i avlödningspennan när jag lödde av första kretskortet så har använt den hederliga tennsugen för allt utom första kodningen. Tog en bra stund innan jag fick upp tempot igen på den. Man kanske skulle investera i en riktig avlödningspistol någon gång.. :roll:

av **Sodergarden** » 2014-04-12 07:19

Fantastiskt, det vågade jag inte hoppas på den dag jag grävde fram den ur garaget men det var ju precis sådär jag ville att det skulle sluta!
Vad berodde bruset på sen då?

Trots att den är lite skamfilad så lär den väl vara värd mer än renoveringen har kostat va? I vilket fall som helst så är det ju bra att den är räddad.

av **Cicaro** » 2014-04-12 08:13

Sodergarden skrev:Fantastiskt, det vågade jag inte hoppas på den dag jag grävde fram den ur garaget men det var ju precis sådär jag ville att det skulle sluta!
Vad berodde bruset på sen då?

Trots att den är lite skamfilad så lär den väl vara värd mer än renoveringen har kostat va? I vilket fall som helst så är det ju bra att den är räddad.

Glapp i anslutningen till slutstegskortet verkade vara boven. Nu på morgonen var iofs bruset tillbaka så kanske inte var det som var problemet ändå utan kanske är någon av TR19, TR20 eller TR21, TR22 eller kabeln som går till det kortet, trodde att omlödning av kontakten hjälpte men verkar ha varit något mer. Doh. och jag som skruvat ihop den. Får väl öppna upp den vid tillfälle och börja leta efter bruset med oscilloscopet...

Jag har ingen aning om värdet på en fungerande Au-9900 men för min del var det värt det eftersom jag dels tycker att renoveringen är skoj och det har varit ett sant nöje att rädda den, dels har en fin förstärkare som flyttar in i vardagsrummet för många år framöver.

av **2-ch** » 2014-04-14 09:48

Kul att se resultatet av ditt arbete

Hoppas du får bukt med bruset inom kort.
Sen återstår bara att njuta av den i många år framöver.

Dessutom är det en av dom absolut vackraste förstärkare som byggts enligt min mening.

av **Cicaro** » 2014-04-16 20:08

2-ch skrev:Kul att se resultatet av ditt arbete

Hoppas du får bukt med bruset inom kort.
Sen återstår bara att njuta av den i många år framöver.

Dessutom är det en av dom absolut vackraste förstärkare som byggts enligt min mening.

Skruvade isär den och plockade ut drivsteget idag. Efter att ha granskat det med förstoringsglaslampan (ser dåligt numera

) upptäckte jag en liten spricka som gick tvärsöver två ledningsbanor. Med dem åtgärdade brusar det inte så hoppas att det var boven i dramat.

Återstår att se ifall placeringen under 8080n blir godkänd i vardagsrummet. Just nu står blurayspelaren och PS3an på golvet framför urkopplade. Lär nog inte få ett byte mot AU-9900 godkänd om jag inte hittar en placering åt dem också :-P

(Har fortfarande inte lyckats komma ihåg att införskaffa högtalarkablage så för tillfället är 8080n urkopplad i väntan på att jag ska komma ihåg det.

av **Cicaro** » 2014-04-17 10:23

Och en liten till rapport, nu är den sista delen av stärkarken provkörd. Dvs. RIAA-steget, låter faktiskt om inte bättre så i vart fall lika bra som rör-riaat

Fick även in blurayspelaren och ps3an under tvn så nu lär den få stå kvar i vardagsrummet

av **rampitsch** » 2014-04-22 06:29

Cicaro skrev:Och en liten till rapport, nu är den sista delen av stärkarken provkörd. Dvs. RIAA-steget, låter faktiskt om inte bättre så i vart fall lika bra som rör-riaat

Kan man få en liten rapport om hur AU-9900 låter jämfört med din 8080?
Vet att du har renoverat båda två, och att du haft lite att säga till om ang. RIAAt i 8080?

//Rampitsch

av **2-ch** » 2014-04-22 08:27

rampitsch skrev:Kan man få en liten rapport om hur AU-9900 låter jämfört med din 8080?

Jag skulle blir förvånad om det är någon större skillnad på dessa. Båda är ju mycket kompetenta.

av **Cicaro** » 2014-04-22 11:08

Har ännu inte gjort något A/B-test ännu. Men eftersom du nämner RIAA specifikt kan jag ge en liten rapport i form av berättelsen att riatt i AU-9900 resulterade i att jag kopplade ur rör-riaat som jag haft inkopplad istället för 8080ns riaa sen jag köpte rör-riaat. Brusnivån i AU-9900 riaat är under kontroll på ett helt annat sätt än i 8080n. Gissningsvis pga. de gamla BA312kretsarna som sitter i 8080 som jag inte lyckats åtgärda.

av **Falkis** » 2015-02-14 15:07

Måste ge dig grymt mycket beröm och förundran över det du gjorde med Sansui-liket!

av **Cicaro** » 2015-02-14 15:28

Falkis skrev:Måste ge dig grymt mycket beröm och förundran över det du gjorde med Sansui-liket!

Tack

Det var ett rent nöje, speciellt när man får njuta av det själv efteråt :!:

Dock så ska den upp på bänken någon gång igen för titt som tätt så brusar den till i vänster kanal så någonstans saknas det en skärm i en kabel eller så är det någon småsignaltrissa av de jag bytte som ändå inte lirar. Dock inte någon prioritet just nu.

av **flAnders** » 2015-03-01 15:51

Hej Cicaro,

Är du intresserat av ytterligeare en Sansui pryl som behöver lite omvårdnad?

av **Cicaro** » 2015-03-02 00:05

flAnders skrev:Hej Cicaro,

Är du intresserat av ytterligeare en Sansui pryl som behöver lite omvårdnad?

Alltid!!! Med reservation för att jag kan ha svårt att laga moderna saker med många ickretsar innuti! Men är det äldre saker självklart, nyare kan jag försöka mig på men tyvärr oftast inte värt att laga om det är integrerade kretsar överallt.

Något särskilt du tänkte på?

av **flAnders** » 2015-03-02 00:14

Jag har en sansui qx-3500 som beter sig lite konstigt ibland, högtalarna fladdrar fast man inte har någon volym på. Jag har lite för många aparater så denna skulle nog ha det bättre hos dej, lite glapp i någon skallampa också.

av **Cicaro** » 2015-03-02 00:28

flAnders skrev:Jag har en sansui qx-3500 som beter sig lite konstigt ibland, högtalarna fladdrar fast man inte har någon volym på. Jag har lite för många aparater så denna skulle nog ha det bättre hos dej, lite glapp i någon skallampa också.

Den utmaningen antar jag gärna. Aldrig jobbat med en qrx förut men om Jag inte missminner mig är det en tidig 70-talare och hittills har jag aldrig gått bet när jag jobbat med en sådan( undantaget en där transformatorn var knäckt ty de går inte att hitta)

av **flAnders** » 2015-03-02 00:35

Ok, om vi kan stråla samman någonstans i stockholmsområdet så donerar jag gärna denna skönhet till dej.

av **Cicaro** » 2015-03-02 00:41

flAnders skrev:Ok, om vi kan stråla samman någonstans i stockholmsområdet så donerar jag gärna denna skönhet till dej.

Det ska inte vara några problem att lösa. Jag jobbar på KTH inne på campus valhalla och bor i roslagen. PM:ar mina kontaktuppgifter till dig om någon minut och utlovar en egen tråd för den förstärkarens restauration

av **flAnders** » 2015-03-02 00:42

Låter fint.

av **MiaM** » 2015-03-03 02:44

Cicaro skrev:...en tidig 70-talare och hittills har jag aldrig gått bet när jag jobbat med en sådan( undantaget en där transformatorn var knäckt ty de går inte att hitta)

Det blir säkert inte snyggt men i nödfall kan man nog oftast kombinera en eller flera standardtransformatorer för att få önskade spänningar. Det blir ju inte originalskick men man kan få liv i en gammal klenod.

Anekdotdags:
Jag förnekar all kännedom om att jag skulle stött på nån 70-tals-reciever där det blivit kortslutning i stort sett direkt mellan 220V-terminalerna på nättrafon, konstaterat att den hade en bygel mellan två 110V-halvor, lött loss bygeln och anslutit 220V där bygeln suttit och använt kortslutningen som "bygel"... Numera preskriberat enligt alla regler och förordningar. :oops:

av **Cicaro** » 2015-03-03 11:43

MiaM skrev:
Cicaro skrev:...en tidig 70-talare och hittills har jag aldrig gått bet när jag jobbat med en sådan( undantaget en där transformatorn var knäckt ty de går inte att hitta)
Det blir säkert inte snyggt men i nödfall kan man nog oftast kombinera en eller flera standardtransformatorer för att få önskade spänningar. Det blir ju inte originalskick men man kan få liv i en gammal klenod.

Anekdotdags:
Jag förnekar all kännedom om att jag skulle stött på nån 70-tals-reciever där det blivit kortslutning i stort sett direkt mellan 220V-terminalerna på nättrafon, konstaterat att den hade en bygel mellan två 110V-halvor, lött loss bygeln och anslutit 220V där bygeln suttit och använt kortslutningen som "bygel"... Numera preskriberat enligt alla regler och förordningar.

Mjo, är det en riktigt fin förstärkare så kan det vara värt ansträngningen, problemet jag märkt är att billiga standardtransformatorer ofta ger en del brum etc. Men skulle det vara en fin gammal klenod absolut!

Oj oj oj den anekdoten är nog bäst att fortsätta förneka kännedom om så den inte blir allmänt känd

av **Falkis** » 2015-03-03 14:18

Ska bli extremt kul att följa, Cicaro! Du är kung på detta område!

av **Cicaro** » 2015-03-03 15:50

Falkis skrev:Ska bli extremt kul att följa, Cicaro! Du är kung på detta område!

Kul om det kan roa folk, även om jag gör det helt av eget intresse. Är avkoppling för mig eftersom det är något helt annorlunda än mitt jobb.

Kung är jag dock inte det kan jag garantera och det finns många här på forumet som har mycket mer kunnande än vad jag har. Envis kanske jag är dock

av **2-ch** » 2015-03-03 16:17

Jag följde med stort intresse din förra renovering.
Imponerades av slutresultatet. Särskilt med tanke på utgångsläget.

Det ska bli kul att följa även den här.

av **MiaM** » 2015-03-03 23:05

Cicaro skrev:Mjo, är det en riktigt fin förstärkare så kan det vara värt ansträngningen, problemet jag märkt är att billiga standardtransformatorer ofta ger en del brum etc. Men skulle det vara en fin gammal klenod absolut!

Dum fråga, men har du provat att växla polaritet på primären i olika kombinationer när du kört flera trafos? Magnetfälten från dem kan ju läcka så att de samverkar eller motverkar varandra. En nödlösning kan vara en flerledarkabel och trafona i en extern burk bredvid. Med t.ex. en mobilladdare och ett 5V-matat relä (eller optokopplare+triac) så kan stärkarens ordinarie strömbrytare fortfarande användas, även om det rent praktiskt blir enklast att bara sätta en 230V-brytare direkt på en eventuell extern låda.

Cicaro skrev:Oj oj oj den anekdoten är nog bäst att fortsätta förneka kännedom om så den inte blir allmänt känd

Typ

av **Cicaro** » 2015-03-08 17:10

MiaM skrev:Dum fråga, men har du provat att växla polaritet på primären i olika kombinationer när du kört flera trafos? Magnetfälten från dem kan ju läcka så att de samverkar eller motverkar varandra. En nödlösning kan vara en flerledarkabel och trafona i en extern burk bredvid. Med t.ex. en mobilladdare och ett 5V-matat relä (eller optokopplare+triac) så kan stärkarens ordinarie strömbrytare fortfarande användas, även om det rent praktiskt blir enklast att bara sätta en 230V-brytare direkt på en eventuell extern låda.

Mjo, och inte gjort någon skillnad. Dock byggde jag vid ett tillfälle precis som du föreslår en extern burk för trafona, men då var det faktiskt originaltrafos som störde :-)

Kommer dock inte ihåg vad det var för pryl...
