Sonab R-4000-3

[margunlun]

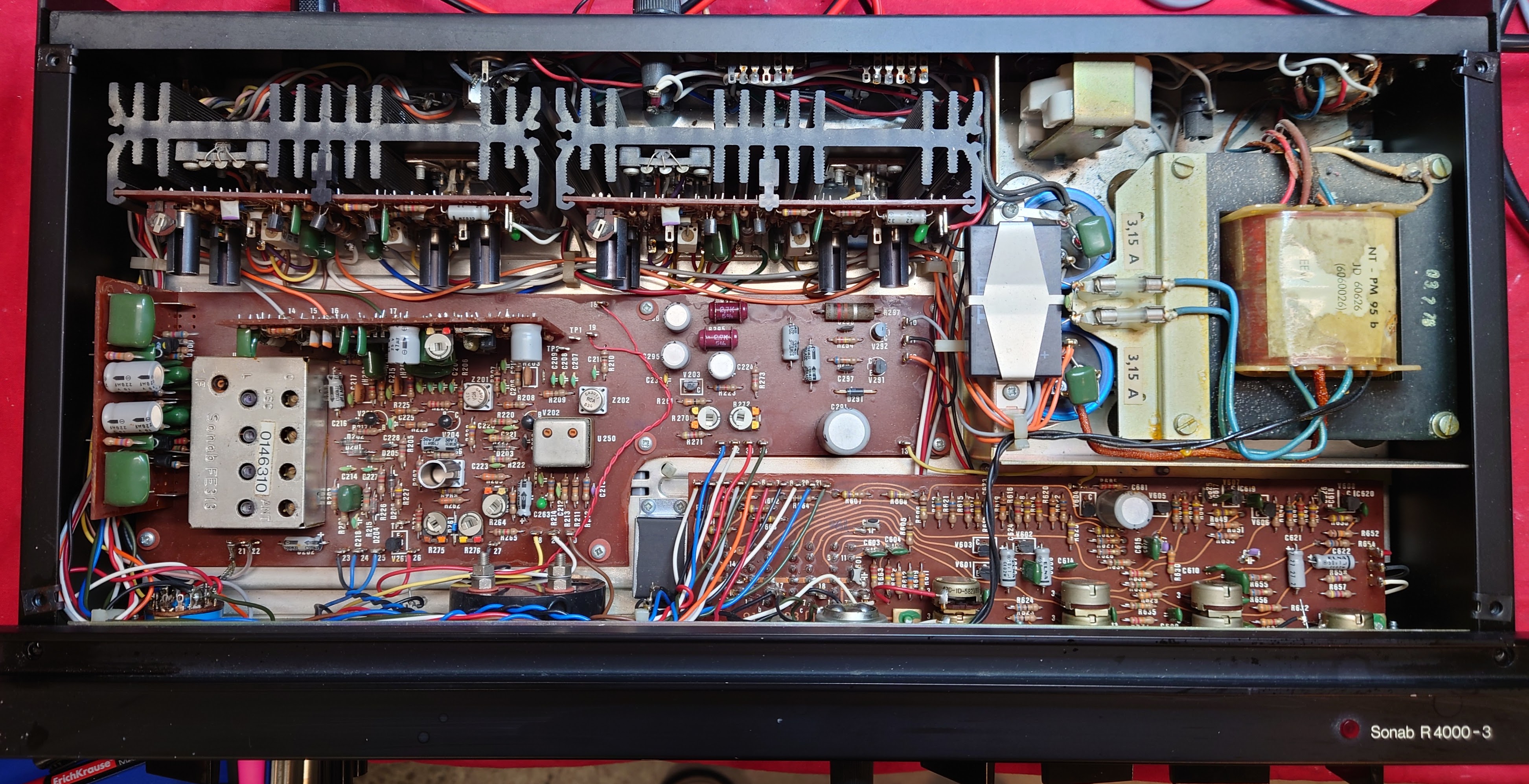

Man (jag) vet ju aldrig hur det ser ut inuti förrän man öppnar förpackningen. Men den här asken blir jag glad av! Snyggt och prydligt och ordning och reda Efter snabb mätning på högtalarutgångarna så vågade jag koppla in högtalarna och Spotify, och det kommer ljud i båda kanalerna, om än urblekt och stor saknad av mellanregister även vid nästan halva volymen. Glädjen varade i exakt 27.4 sekunder tills nätkondensatorn bestämde sig för att självantända och brinna upp med blixtar och ett litet rökmoln. Det är säkert inte så många som fått se det live så jag borde vara mer tacksam, men det kändes inte helt positivt. Så det blev bryskt gonatt till garaget igår, som iofs behövde en brasa för det är ca 9 °C trots kupévärmaren (jag har underställ, dunjacka och ett par Sorel Caribou på mig).

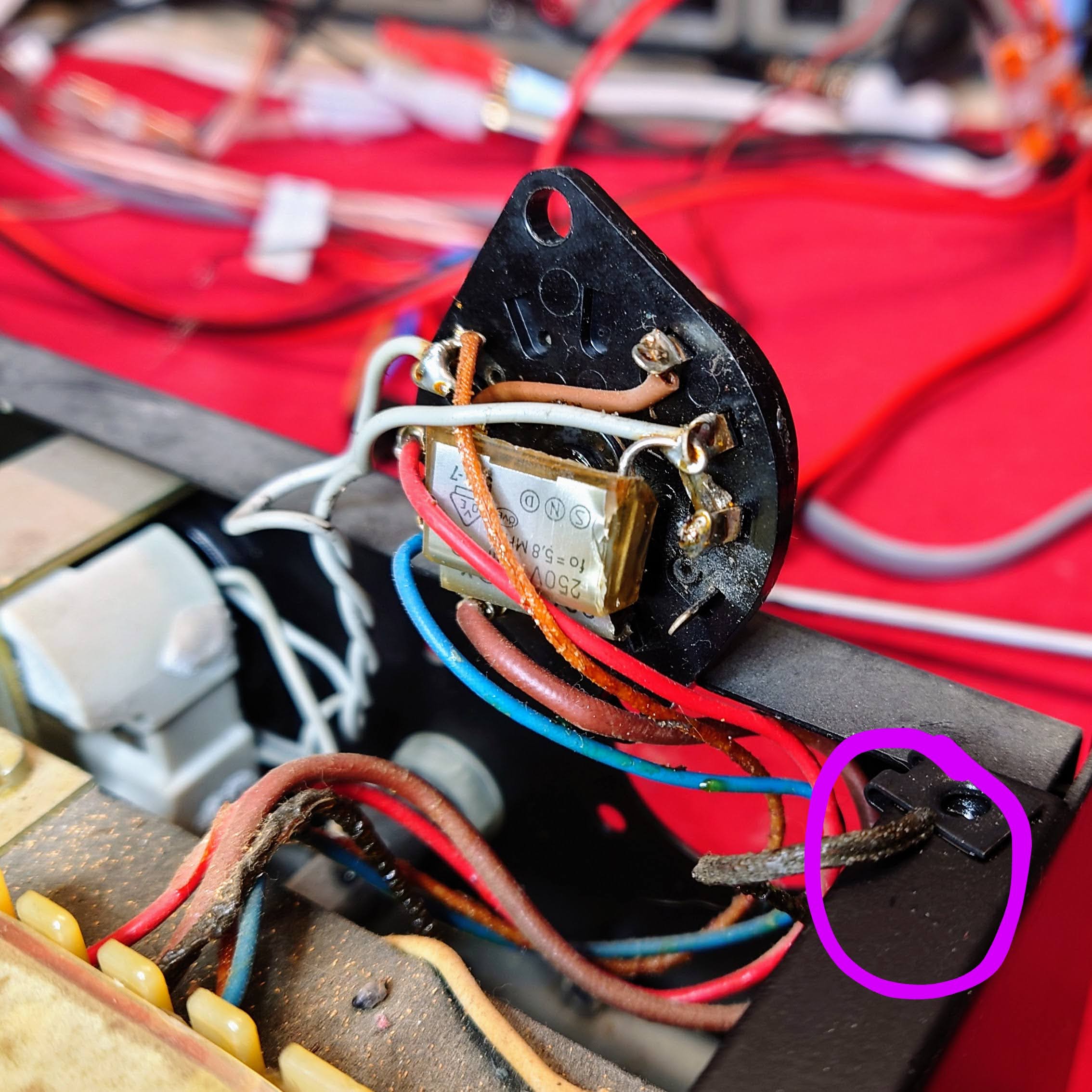

Jag blev lite orolig vid åsynen av sladdarna från transformatorn, då de såg ruttnade och spröda ut. En svart sladd spontanlossnade när jag lossade spänningsväljaren. Sladdarna från trafon har ett klibbigt yttre, men under är de filtbeklädda, tunna kopparkablar som är nästan omöjliga att skala. En mattkniv funkade att tälja med iaf.

Efter bytet av kondingen idag, så hörs bara ett stadigt brus från vänster kanal oavsett volym, men går att minska med balanskontrollen. Så nån konding, eller flera, på ingången till vänster kanal på förförstärkare kanske delade öde med nätkondingen? Vet inte om eller hur det skulle ha någon koppling till nätkondingen...ingen säkring gick och det borde inte ha fortplantat sig till kretskorten genom likriktarbryggan, men fysik är förunderlig ganska ofta. Höger kanal låter det ifrån iaf, precis lika illa som innan. Hursom, det luktar som mycket jobb, men inte hopplöst mycket

[margunlun]

Eftersom brusljudet på vänster kanal är konstant oavsett volymen, men minskar med balansen, så tänker jag att huvudproblemet finns däremellan. Alla kondensatorer och transistorer är misstänkta på Tone Control kortet, och jag kommer byta allt (om jag kan). Kortet sitter längst fram till höger, och är oåtkomligt från undersidan.

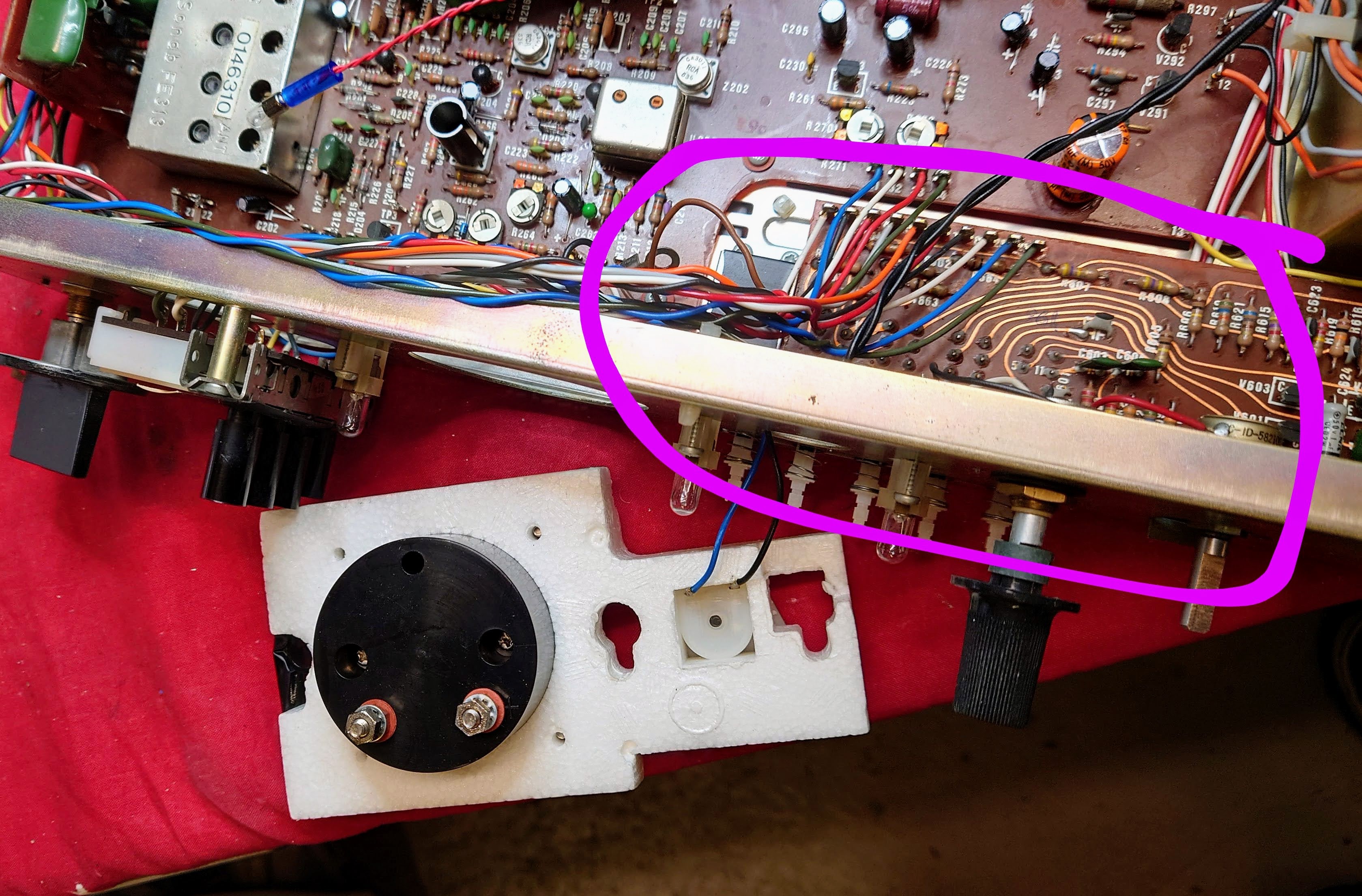

Hmmm, jag har skruvat bort det mesta på framsidan och ändå är kortet omöjligt att lossa. Det sitter liksom fast åt alla håll, fast det är löst. Lite frustrerande faktiskt. Själva frontplåten är fastnitad (jag trodde det var inserts) i underredet. Det blir väl att kapa alla sladdar, men jag kommer märka upp alla sladdar innan jag kapar dem. Alla andra verkar tycka den här biten är så himla enkel så det är inget att skriva om. För mig är den här biten jättesvår för jag tycker det är svårt att återskapa. Att kapa är enkelt, återskapa är svårare. Jag hade verkligen önskat att någon beskrivit, för dummies, hur man bäst dissekerar en Sonab R-4000.
Nu blir det en helg i Tjeckien



[margunlun]

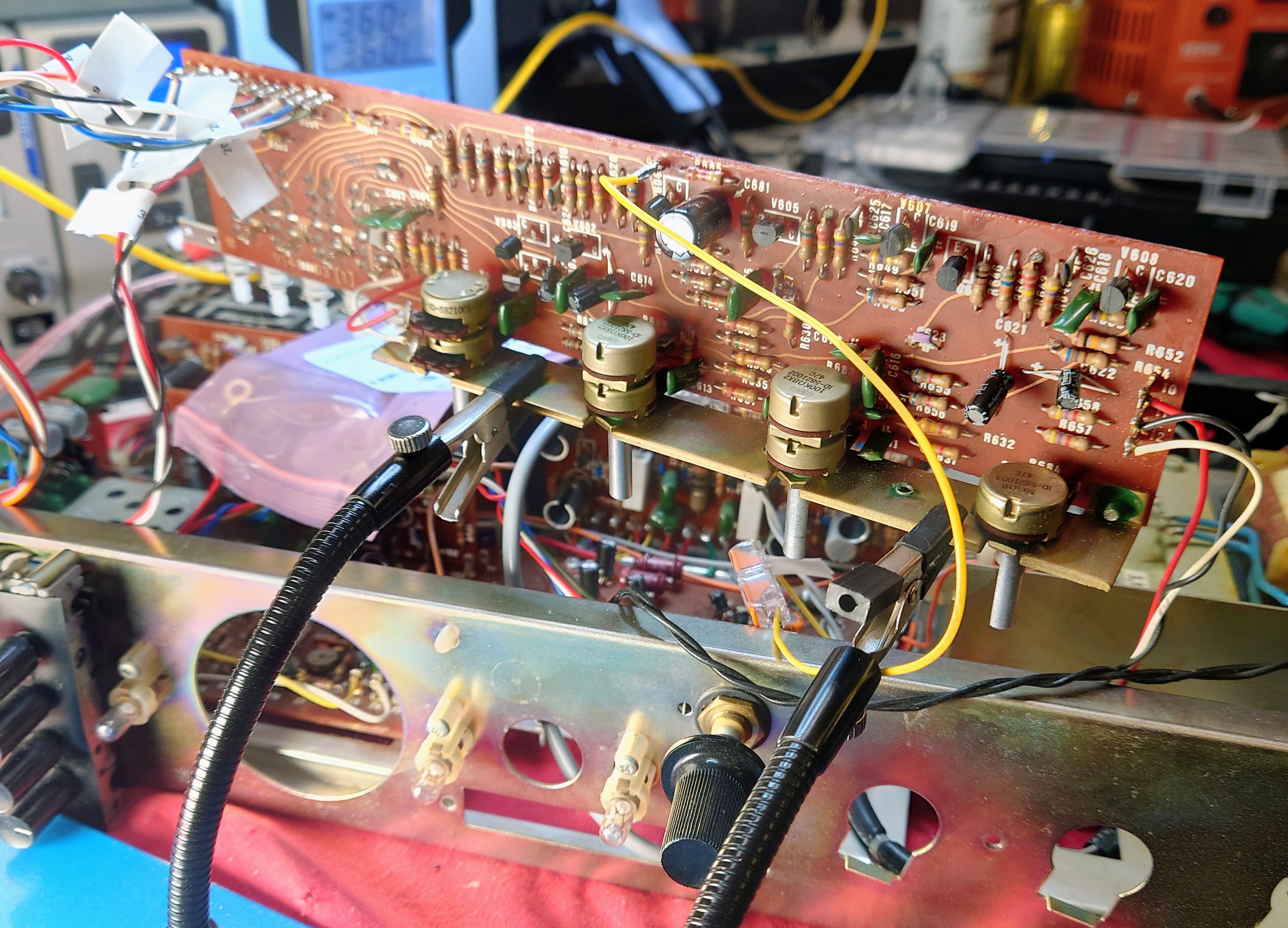

Nåja, det var inte så svårt att få loss "tone control" kortet. Bara att kapa 230V-ledningarna till på/av-knappen och 19V-ledningen. Jag lossade även på skärmen till transformatorn, men är osäker på om det verkligen behövdes. Jag har (såklart) redan mätt upp alla spänningar från strömförsörjningsdelen förresten; det bör alltid göras med en ny apparat. Jag kopplade 230V-ledningarna med snabbkopplingar direkt till ledningarna till transformatorn, för jag har en justerbar variac som går att stänga på eller av (fast jag drar dessutom ur kontakten för det sitter nog kondingar från in till utkontakten som gör att det finns 230V även om variacen är avstängd, vilket kittlar till i fingarna annars). Och jag lödde fast en förlängningssladd till 19V-matningen.

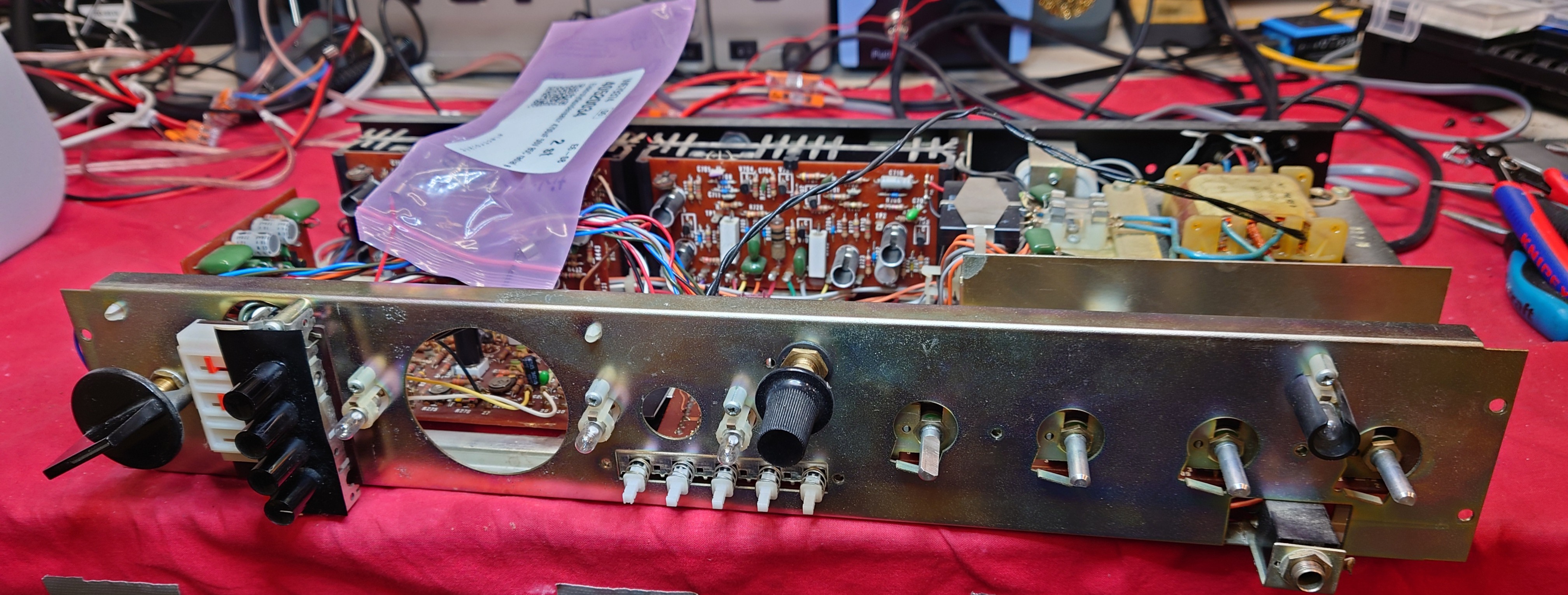

Nu går det att jobba med kortet Jag har bytt några kondingar och de första transistorerna på tone-control-kortet. Men det låter fortfarande bara brus i vänster kanal, och ganska ok i höger. Jag satte en liten zip-plastpåse på anslutningarna till tuner-indikatorn, ifall någon undrar vad den rosa påsen är för något.



[Johan_Lindroos]

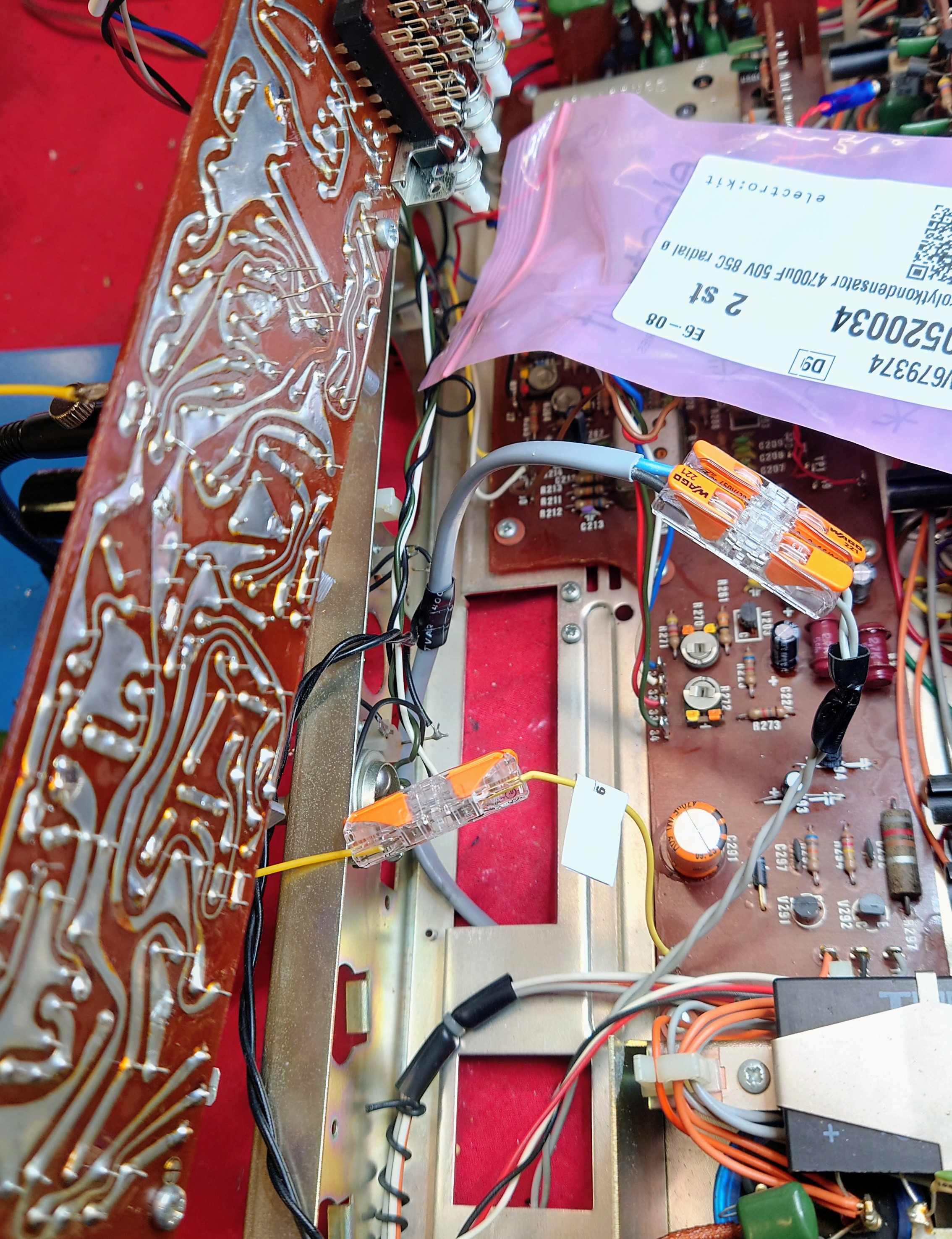

Jag noterar att mönsterkortet är dubbelsidigt vilket var mycket ovanligt vid den tiden.

[margunlun]

Jag noterar att mönsterkortet är dubbelsidigt vilket var mycket ovanligt vid den tiden.

Jo, vilket gör att man måste ta bort komponenter väldigt försiktigt. Igår fick jag med en ledare från PCB:t på ovansidan när jag tog bort en konding som var lödd på båda sidor En ledare är inga problem att ersätta men helst inte fler.
