Topp-platta till piP (som blev en byggtråd)

[bassman]

Under helgen blev jag och en Lulebo med piP, vilken ulv i fårakläder

Det blev monteringssatsen i rå MDF, tanken är att göra en ripoff av Belkers koncept som är den snyggaste varianten jag sett. (varför uppfinna hjulet två gånger)

Nu skall jag göra topplattan till stativet med försänkningar för SD-fötter men funderar på tjockleken på denna.

Har någon den köpta varianten eller kanske bara vet hur tjock den skall vara?

piP på er..

[pingvinlakrits]

Tror du klarar dig fint på 19 eller 22mm mdf, sd-fötternas försänkning har du ju marginal för i bägge fallen. Mvh Henrik

[tan]

Har den köpta varianten, den är 22mm tjock med 7mm försänkning för sd-fötterna.

[bassman]

Visst 19mm så klart, jag kollade nu mot baffeltjockleken på dom och den är cirka 15mm och det blir lite väl snålt!

!9mm får det bli.. Thanx!

Edit:Nytt inlägg,, då vet jag vad den köpa har för dimension! Snabba ryck här! Tackar

[Fredrik_b]

Har den köpta varianten, den är 22mm tjock med 7mm försänkning för sd-fötterna.

Vad är det för diameter på försäkningen ?

[tan]

Vad är det för diameter på försäkningen ?

Diameter 46 mm

[bassman]

Va fint, då finns all info!

I morgon skall jag tillverka fyra plattor!

[johanu]

Vad är det för diameter på försäkningen ?

Diameter 46 mm

Det är större diameter fram än bak. Framfötterna är ju lite vidare då högtalaren är tyngre framtill.


Mvh
//Johan

[bassman]

Vad är det för diameter på försäkningen ?

Diameter 46 mm

Det är större diameter fram än bak. Framfötterna är ju lite vidare då högtalaren är tyngre framtill.


Mvh
//Johan

Ja men har man sett!

Jag var tvungen att hämat upp påsen med fötter och kolla. Den mindre kudden är 42 mm den större 46 mm.. Det kan man ta hänsyn till när man fräser hålen.!


Tack alla!

[bassman]

Steg ett är nu avklarat, plattorna är klara.. Drog medvetet i försänkningarna för SD-fötterna så att dom skall bli så osynliga som det bara går. Tänkte sen att det här blir nog vingligt men det funkar faktiskt helt ok..




Nästa steg är lack som förhoppningsvis hinner komma på i veckan, om nu färgen hinner komma innan helgen Skall bli en effektlack som har en låg-glansig lätt sandig yta.. Sedan faner som grädde på moset..

[pingvinlakrits]

Vad fina plattorna blev, du hade kunnat håla för fötterna lite närmare ut mot ytterkanterna, men det blir nog bra sådär också.

Vad blir det för fanér?

[bassman]

Vad fina plattorna blev, du hade kunnat håla för fötterna lite närmare ut mot ytterkanterna, men det blir nog bra sådär också.

Vad blir det för fanér?

Visst 5 mm hade jag kunnat bjuda på i sidled, nå det funkar och känns inte vingligt dom står helt ok på dom..

Det blir liggande björkfaner på sidorna, ett plagiat på Belker piP helt enkelt

Skall iaf försöka få lika bra slutresultat...

[Stefanw]

Den som längtar på nåt gott.......




Ja, det ena paret är mitt!!!!


Ser fint ut bassman.....

Mvh/Stefan

[tvett]

Jag är lite avis alltså.

[Fjonkalicious]

Man måste nog provlyssna ett par, ni lyssnade bara en gång och köpte direkt!

[bassman]

Man måste nog provlyssna ett par, ni lyssnade bara en gång och köpte direkt!

Genom dom senast åren har man läst så mycket positivt om dessa små tingestar. Jag måste säga att jag var lite skeptisk innan provlyssningen hos Stefanw.

Man kan säga att fysikens lagar förmodligen är dragna till sin yttersta spets!

Jag blev golvad direkt och ville ha ett par, en lyssning hos IÖ gjorde inte saken sämre, att dom kostar 4800:- i rå MDF gör inte saken sämre.. Jag kommer absolut inte att överge Carlsson-linjen utan istället kompettera

[bassman]

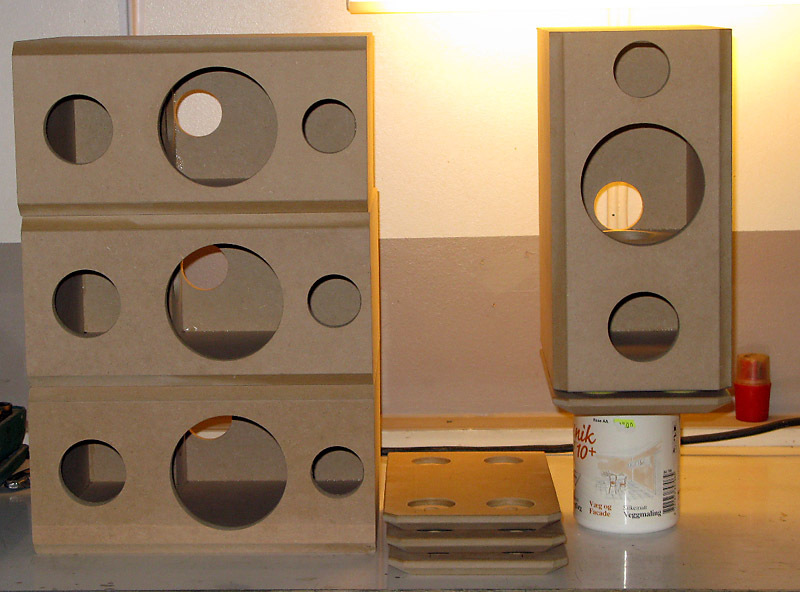

Arbetet fortskrider nu i högre fart eftersom lådor och plattorna nu är lackade. I dag påbörjades faneringen, limmar faneret med ett sättlim som finns på sprutmåleriet.

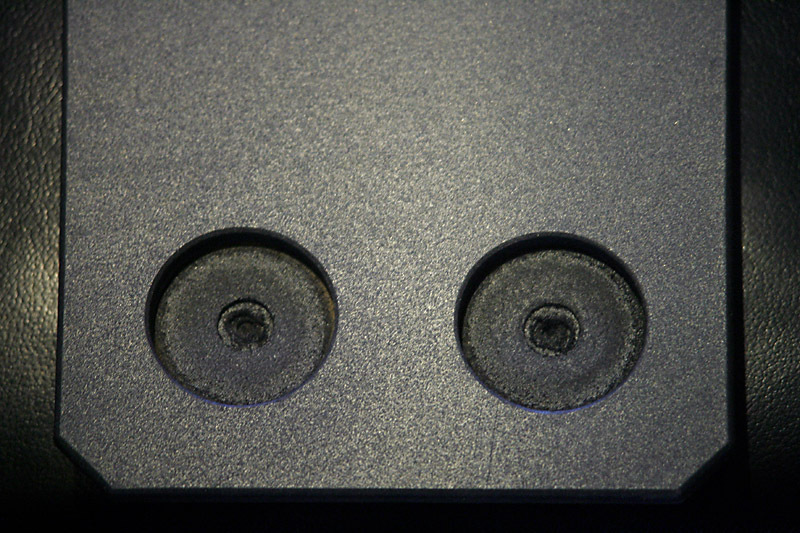

Bilder på lådorna kommer så småningom, men en bild på plattorna har jag. Det var svårt att leta ljuset som visar strukturen som är lite strävytad metallic..!



Och en lite närmare.



Fortsättning följer

[bassman]

I dag har jag fått mycket gjort, endast dom smala bitarna är kvar att montera.. Dom skall monteras i morgon med kontakt lim så det blir spännade eftersom man endast har en chans!


Sedan skall det slipas och faneret skall lackas med en tvåkomponents lack.

Jag fick låna en fräs som gjorde jobbet enkelt att fräsa bort överskottet.

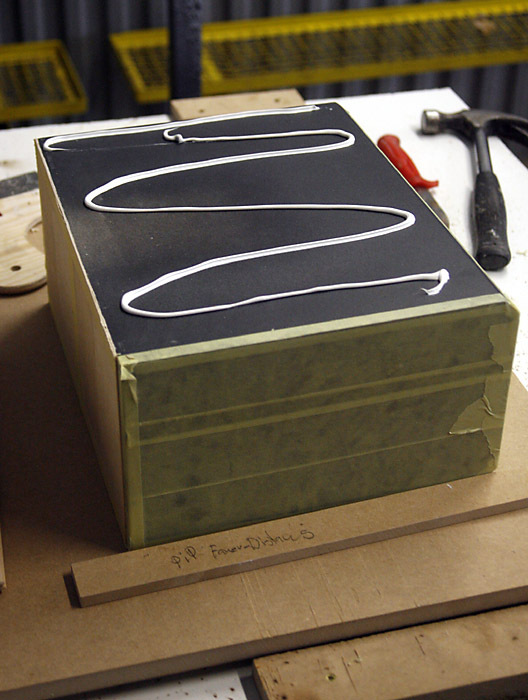

En schysst monteringslim fanns också där att lägga på.

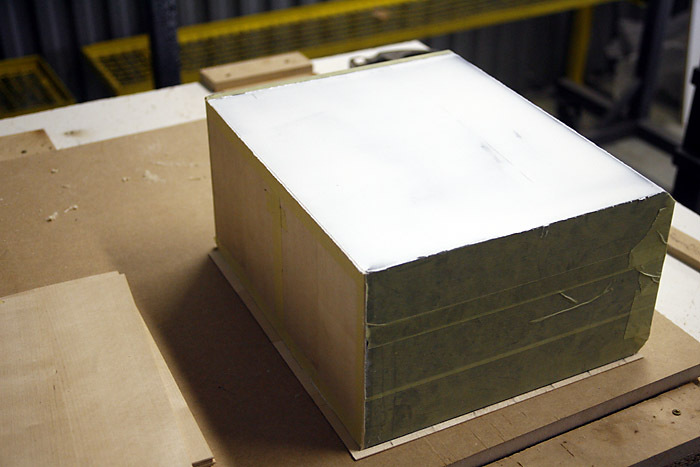

Som sedan spacklades ut.

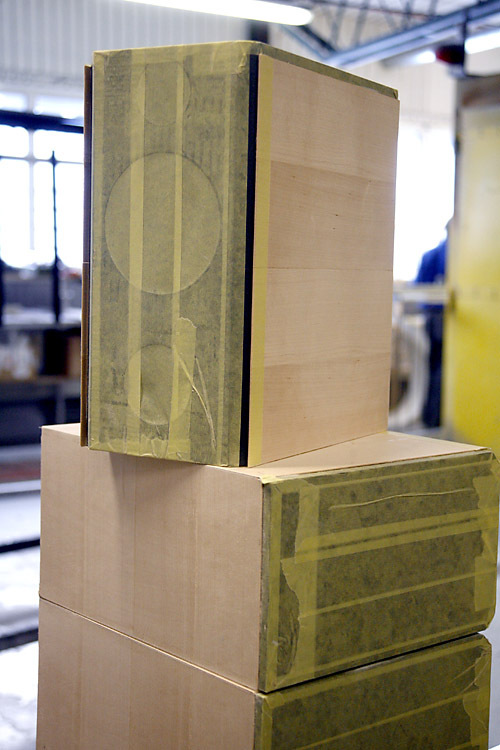

Så här lovande såg det ut när jag gjorde full dag.



Nya friska tag i morgon..!

[bassman]

Måste ta paus under helgen, tummen har ett begynnande hål av allt slipande Nästa vecka tag jag upp arbetet så stefanw får fylla dessa sötnosar med det som skall vibrerar! Men först lite finlir ta bort limrester å smärre justeringar och sedan slutligen klarlack..

Håll ut Stefanw, dom kommer snart

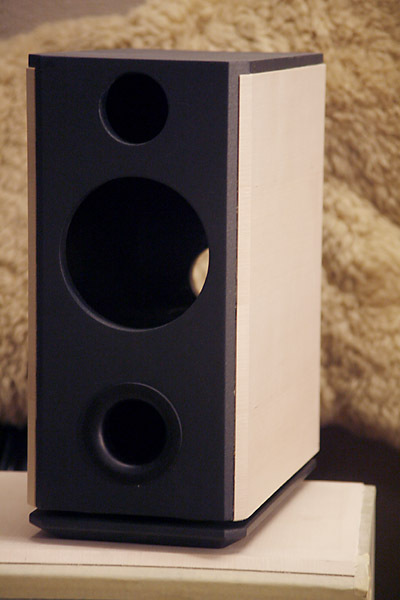

Ja en bild måste jag så klart lägga in! Björkfaneret är väldigt ljust och livlöst men mörknar något och får mer struktur när klarlacken kommer på!

[ANy]

Ser verkligen toppenfina ut.
Jag avundas verkligen er som inte har tummen mitt i handen.

Man kanske kan lägga en beställning

[spuj]

snyyyggt!

[shifts]

Ja, ser verkligen bra ut. Jag tror jag vet var inspirationen kommer från

[Erik_AA]

Ojojoj, mycket vackert!

[paa]

Jag tror jag vet var inspirationen kommer från

Ja, det står i förstainlägget i tråden.

[bassman]

yippie!

Äntligen klar med lådor och stativ! Det var ganska lång och krånglig resa p.g.a mycket klurande på olika lösningar med liggande faner som gjorde det svårt att bearbeta, särskilt den lilla biten i framkant var svår att få till bra. Men jag är väldigt nöjd med hur dom låter och looken blev som jag tänkte mig, eller så när belkers piP som jag kan göra

En hel bild på hela grejen.



Och en lite närmare..




Dessa högtalare kommer jag att ha mycket glädje av!

Ja då kan man säga case closed..

[Nahaz]

Mycket fint arbete.

[johaneriksson]

Mycket snyggt resultat!

Kan du nämna mer exakt vad det var för lim du använde till faneret?

Mvh Johan

[Aerob]

Mycket snyggt!! Är stativen av trä eller aluminium?

[shifts]

Du kan vara nöjd med dem, snyggt jobbat. Det där paret, tillsammans med
Belkers, samt ett par i oljad och vaxad valnöt är de snyggaste piP jag sett.

[bassman]

Mycket snyggt resultat!

Kan du nämna mer exakt vad det var för lim du använde till faneret?

Mvh Johan

Det var ett monteringslim som fanns på sprutmåleriet, jag skulle kunna tänka mig att monteringslimmet PL-600 gör precis samma jobb, huvudsaken att det går arbeta ut med spackel som jag var tvungen i det här fallet.

[johaneriksson]

Mycket snyggt resultat!

Kan du nämna mer exakt vad det var för lim du använde till faneret?

Mvh Johan

Det var ett monteringslim som fanns på sprutmåleriet, jag skulle kunna tänka mig att monteringslimmet PL-600 gör precis samma jobb, huvudsaken att det går arbeta ut med spackel som jag var tvungen i det här fallet.

Tror inte jag vågar mig på att försöka med PL-600. Ska använda tunnt valnötsfanér och det känns som att risken är stor att det "blöder" igenom. Jag kommer vara riktigt nöjd om jag får till det hälften så bra som dig

[bassman]

Mycket snyggt!! Är stativen av trä eller aluminium?

Tackar!

Botten 30 mm MDF och topplattan är 19 mm dito. Fyrkant-rören är alu. Infästningen blev en liten specialare, mdf som passade precis i rören monterade med samma lim och skruv. Sedan skuvades allt samman underifrån och genom topplattan.

Jag har faktiskt bilder på detta moment, skall lägga in när jag hinner bearbeta bilderna!

Det funkar iaf bra och är riktigt stabilt.

[bassman]

Mycket snyggt resultat!

Kan du nämna mer exakt vad det var för lim du använde till faneret?

Mvh Johan

Det var ett monteringslim som fanns på sprutmåleriet, jag skulle kunna tänka mig att monteringslimmet PL-600 gör precis samma jobb, huvudsaken att det går arbeta ut med spackel som jag var tvungen i det här fallet.

Tror inte jag vågar mig på att försöka med PL-600. Ska använda tunnt valnötsfanér och det känns som att risken är stor att det "blöder" igenom. Jag kommer vara riktigt nöjd om jag får till det hälften så bra som dig

Visst får du till det! Tänk innan och ta det lungt! Skall du lägga tunnt faner skulle jag rekommendera trälim som du rollar ut. Det har jag gjort på ett par Carlsson OA50 och det funkade riktigt bra. Tunnt faner kan du med lätthet skära med brytbladskniv

Om du lägger ett bakplåtspapper mellan faneret och presskivan så stannar faneret där det skall vara, inte helt oviktigt..!

Edit: Anledningen varför monteringslim användes var för att lådan var epoxygrundad så det fanns liksom inga alternativ. Men Trälim funkar bra på rena träytor typ MDF och liknande.

[pingvinlakrits]

Jag skulle undvika trälim eftersom den höga vattenhalten gör fanéret kan bubbla/slå sig. Det är svårt att få till det bra, fast det går ju förstås. Normalt använder man inte vitlim när man fanérar eftersom det är svårt att få press på hela ytan och att det sölar för mycket.

PL-limmet känns inte helt rätt heller, det blir lite bulligt med det om man har otur. Det härdar ju sämre om det är helt inneslutet så jag skulle undvika det helt.

Kontaktlim som man kan "bre ut" fungerar mycket bra, man väntar tills det är klibbfritt och pressar ihop det. Det hugger direkt och blir inget söl. Det stinker ju lite mer innan det torkar. Man kan bre ut på bägge ytorna om man vill.

Att det hugger direkt gör att man får vara försiktig när man passar in biten och trycker den på plats.

En kompromiss är att köra mycket lite vitlim på större delen av ytan, låta det bli lite krämigt och bre ut det och köra kontaktlim mot kanterna som man brer ut med fingret, då får man bra kanthugg och lite enklare bearbetning.

Sprutlim eller monteringslim på sprayburk kan fungera finfint, det är ju ingen tyngd direkt som man ska montera på... ...viktigt att få jämnt och fint tryck och att ta bort ev överflödslim så fort som möjligt. Vitlim kan man vänta lite med så blir det lite lättare att rulla av det eller skrapa med något som inte är så vasst.

[Haakan_W]

vitlim kör man om man har en fanerpress...men vem har det?

[bassman]

Jag skulle undvika trälim eftersom den höga vattenhalten gör fanéret kan bubbla/slå sig. Det är svårt att få till det bra, fast det går ju förstås. Normalt använder man inte vitlim när man fanérar eftersom det är svårt att få press på hela ytan och att det sölar för mycket.

PL-limmet känns inte helt rätt heller, det blir lite bulligt med det om man har otur. Det härdar ju sämre om det är helt inneslutet så jag skulle undvika det helt.

Kontaktlim som man kan "bre ut" fungerar mycket bra, man väntar tills det är klibbfritt och pressar ihop det. Det hugger direkt och blir inget söl. Det stinker ju lite mer innan det torkar. Man kan bre ut på bägge ytorna om man vill.

Att det hugger direkt gör att man får vara försiktig när man passar in biten och trycker den på plats.

En kompromiss är att köra mycket lite vitlim på större delen av ytan, låta det bli lite krämigt och bre ut det och köra kontaktlim mot kanterna som man brer ut med fingret, då får man bra kanthugg och lite enklare bearbetning.

Sprutlim eller monteringslim på sprayburk kan fungera finfint, det är ju ingen tyngd direkt som man ska montera på... ...viktigt att få jämnt och fint tryck och att ta bort ev överflödslim så fort som möjligt. Vitlim kan man vänta lite med så blir det lite lättare att rulla av det eller skrapa med något som inte är så vasst.

Visst är det väl hög vattenhalt i vitlim, men en det gäller att rulla på lagom tjockt sedan kan man vänta lite så att det sätter sig en smula då funkar det faktiskt riktigt bra. Nu skall jag tillägga mina faner försök med vitlim gäller mindre objekt!

Skulle jag få för mig att fanera T.ex en Pi60 skulle jag förmodligen välja en annan limvariant kanske ett rullbart monteringslim eller kanske sprutlim.. En stor yta är så klart svårt att få jämn press på så det funkar nog sämre med vitlim i det fallet kan jag tänka.

Proffsen brukar använda nåt speciellt värmelim och så klart riktiga fanerpressar.. Man gör så gott man kan som amatör, ibland blir det tokigt. Men det lär man sig av..

Tur att Faktiskt.se finns, här finns mycket samlad kompetens inom många områden, vilket gör att man slipper man ramla ner i dom största hålen

[Fredrik_b]

Diametern på fräsningen i topplattan är ju avklarad men hur djup ska den vara ?

[bassman]

Diametern på fräsningen i topplattan är ju avklarad men hur djup ska den vara ?

Jag hänger inte riktigt med vad du menar, försöker ändå.

28 cm är djupet på hela plattan. Om du undrar hur djupa hålen för SD-fötterna är så gjorde jag dessa 6 mm.

[Fredrik_b]

Diametern på fräsningen i topplattan är ju avklarad men hur djup ska den vara ?

Jag hänger inte riktigt med vad du menar, försöker ändå.

28 cm är djupet på hela plattan. Om du undrar hur djupa hålen för SD-fötterna är så gjorde jag dessa 6 mm.

Ja det var djupet på hålen/fräsningen jag menade.

är det 6mm som är standard eller har någon gjort djupare?

[bassman]

Diametern på fräsningen i topplattan är ju avklarad men hur djup ska den vara ?

Jag hänger inte riktigt med vad du menar, försöker ändå.

28 cm är djupet på hela plattan. Om du undrar hur djupa hålen för SD-fötterna är så gjorde jag dessa 6 mm.

Ja det var djupet på hålen/fräsningen jag menade.

är det 6mm som är standard eller har någon gjort djupare?

tan skrev tidigare i tråden:
Har den köpta varianten, den är 22mm tjock med 7mm försänkning för sd-fötterna.

Men fötterna är olika stora baktill är fötterna mindre! Inte helt oviktigt om man skall använda originalfötterna från INO.

[Fredrik_b]

Tackar, jo diametern är ju olika fram och bak men det är väll samma tjocklek på sd-fötterna?

Diametern på fräsningen i topplattan är ju avklarad men hur djup ska den vara ?

Jag hänger inte riktigt med vad du menar, försöker ändå.

28 cm är djupet på hela plattan. Om du undrar hur djupa hålen för SD-fötterna är så gjorde jag dessa 6 mm.

Ja det var djupet på hålen/fräsningen jag menade.

är det 6mm som är standard eller har någon gjort djupare?

tan skrev tidigare i tråden:
Har den köpta varianten, den är 22mm tjock med 7mm försänkning för sd-fötterna.

Men fötterna är olika stora baktill är fötterna mindre! Inte helt oviktigt om man skall använda originalfötterna från INO.

[bassman]

Jajamän, de är dom! Är på jobbet nu så kan inte mäta tjockleken, uppskattar att dom är cirka 10-12 mm.

Tackar, jo diametern är ju olika fram och bak men det är väll samma tjocklek på sd-fötterna?

Diametern på fräsningen i topplattan är ju avklarad men hur djup ska den vara ?

Jag hänger inte riktigt med vad du menar, försöker ändå.

28 cm är djupet på hela plattan. Om du undrar hur djupa hålen för SD-fötterna är så gjorde jag dessa 6 mm.

Ja det var djupet på hålen/fräsningen jag menade.

är det 6mm som är standard eller har någon gjort djupare?

tan skrev tidigare i tråden:
Har den köpta varianten, den är 22mm tjock med 7mm försänkning för sd-fötterna.

Men fötterna är olika stora baktill är fötterna mindre! Inte helt oviktigt om man skall använda originalfötterna från INO.

[LarryHelm]

Väldigt snygga, Skulle ha varit i betong bara !

[hama65]

bassman

Snyggt bygge. Jag håller själv på och pysslar med stativ till mina pIP. Jag såg att du hade 30mm MDF till botten plattan. Hur är de övriga måtten på botten plattan? Med facit i hand, är de mått du har idag på botten plattan bra, eller skall dom vara större för stabilitetens skull?

[bassman]

bassman

Snyggt bygge. Jag håller själv på och pysslar med stativ till mina pIP. Jag såg att du hade 30mm MDF till botten plattan. Hur är de övriga måtten på botten plattan? Med facit i hand, är de mått du har idag på botten plattan bra, eller skall dom vara större för stabilitetens skull?

Tack hama65!

Jo bottenplattan är 5 cm bredare än själva högtalaren, i övrigt har den samma dimension som piP.

Jag gjorde den lite bredare för att få estetisk balans och såklart bli stabilare på foten.

[jonke68]

yippie!

Äntligen klar med lådor och stativ! Det var ganska lång och krånglig resa p.g.a mycket klurande på olika lösningar med liggande faner som gjorde det svårt att bearbeta, särskilt den lilla biten i framkant var svår att få till bra. Men jag är väldigt nöjd med hur dom låter och looken blev som jag tänkte mig, eller så när belkers piP som jag kan göra

En hel bild på hela grejen.



Och en lite närmare..




Dessa högtalare kommer jag att ha mycket glädje av!

Ja då kan man säga case closed..

Ja de var verkligen snygga. Kommer ner till Dig innan Jul för att lyssna på dem...

[bassman]

yippie!

Äntligen klar med lådor och stativ! Det var ganska lång och krånglig resa p.g.a mycket klurande på olika lösningar med liggande faner som gjorde det svårt att bearbeta, särskilt den lilla biten i framkant var svår att få till bra. Men jag är väldigt nöjd med hur dom låter och looken blev som jag tänkte mig, eller så när belkers piP som jag kan göra

En hel bild på hela grejen.



Och en lite närmare..




Dessa högtalare kommer jag att ha mycket glädje av!

Ja då kan man säga case closed..

Ja de var verkligen snygga. Kommer ner till Dig innan Jul för att lyssna på dem...

Ja det är bara skicka ett PM. Välkommen!

Ps. Finns Profondus X2 att avnjuta också.

[Ragnwald]

Detta ser onödigt vingligt ut i mina ögon. Inte så stabilt i sidledd.
Viktanpassningen av SD-fötterna är kalkylerade från mätning uti kanterna.

Försänkningarna ska vara placerade ända ut i hörnen, 4mm från plattans ytterkanter. Diametern på försänkningarna är 46mm i framkant och 43mm i bakkant, för att passa de specialanpassade SD-fötterna.
Försänkta 6-7mm, för att inte synas så mycket.

[bassman]

Helt rätt Ragnwald, jag skulle ha dragit ut försänkningarna så här med backspegeln putsad. Mitt syfte var att få så lite synligt av fötterna som möjligt och visst en viss vinglighet finns men inte så farligt som man kan tro.

Jag tror att SD-fötterna gör jobbet ok fastän viktfördelningen inte är helt perfekt, men jag är inte heller perfekt, långt ifrån

[MagnusÖstberg]

Det är ju bara att fräsa på lite till utåt kanterna. Det syns ju inte iallafall...

[paa]

Jag tror inte det blir några problem, vikten är ju symmetrisk i sidled och det blir normalt inga dynamiska krafter i sidled heller (om man inte har katt förstås).

[MagnusÖstberg]

Jag tror inte det blir några problem, vikten är ju symmetrisk i sidled och det blir normalt inga dynamiska krafter i sidled heller (om man inte har katt förstås).

... eller små barn som petar till lite...eller nån som kör emot med dammsugaren.... eller...

[paa]

Jo, funktionsmässigt är det ok, men säkerhetsmässigt kan man förstås ha invändningar.

[pinoccio]

vitlim kör man om man har en fanerpress...men vem har det?

Jag har!

[pinoccio]

Grattis! Helt galet snygga faktiskt.se!

Själv har jag varit lite latare på dom jag har fanérat, och helt enkelt fanérat hela lådorna.

Dina ser helt klart mer genomarbetade ut, och mera "high class"...

[bassman]

Grattis! Helt galet snygga faktiskt.se!

Själv har jag varit lite latare på dom jag har fanérat, och helt enkelt fanérat hela lådorna.

Dina ser helt klart mer genomarbetade ut, och mera "high class"...

Tack pinoccio!

Jag hade varit ännu nöjdare om jag stått för designen, det är Belkers piP som jag plankat.

http://www.faktiskt.se/modules/viewimg. ... tativ2.jpg

Jag är bara en härmapa! Men Belker som är upphovsmannen var tillfrågad om det var ok att sno designen, jag gick igång på dom just därför att som du sa det ser lite smådyrt eller De Luxe ut..

[MagnusÖstberg]

Det har du rätt i!

[Stefanw]

Hej jonke68!

Tänkte bara meddela att det är inte bassman som är jag som du träffade i Kiruna!!

Tänkte att du trodde att det är jag....

Det är han och jag som har byggt dessa underbara tingestar tillsammans....(ja, bassmannen har gjort finishen....är fortfarande mycket tacksam till dig bassman!)

Fast det går säkert lika bra att lyssna hos honom också...

Vi blev "frälsta" samtidigt hemma hos mig, så nu har vi valt samma högtalare/väg genom Inoträsket....(detta är nog bara början är jag rädd!!! ), fast inte samma källor mm...

Mvh/Stefan

[Ragnwald]

Helt rätt Ragnwald, jag skulle ha dragit ut försänkningarna så här med backspegeln putsad. Mitt syfte var att få så lite synligt av fötterna som möjligt och visst en viss vinglighet finns men inte så farligt som man kan tro.

Jag tror att SD-fötterna gör jobbet ok fastän viktfördelningen inte är helt perfekt, men jag är inte heller perfekt, långt ifrån

Men det är ju faktiskt ganska enkelt, att bara spackla igen hålen med padding och sedan såga nya ute i hörnen. Lite svart färg och vips, klart.

[godag]

Fantstiskt fina!! //G
