Haruna - Fostex horn

[Grahnbarr]


Blev sugen på att dra igång ett högtalarbygge att roa mig med under semestern.
Har länge varit sugen på testa horn med bredbandselement och hittade då Haruna https://www.frugal-horn.com/spawn.html
Det är mellan modellen som är tänkt att bestyckas med Fostex FE166En på 6,5"

[Tell]

Kul med högtalarebygge! Men vad är det som gör att du är sugen på just den här konstruktionen?

[Grahnbarr]

Kul med högtalarebygge! Men vad är det som gör att du är sugen på just den här konstruktionen?

Mest för att dom var rejält stora och kostade lagom mycket. Sen så verkar andra som byggt dom väldigt nöjda.
Har ett rum jag kan göra vad jag vill med så varför inte släpa in rejält stora högtalare B
Blir jag inte nöjd har jag inte gått allt för mycket back och förhoppningsvis lärt mig något på kuppen.

[Grahnbarr]


Men först måste man köpa material att bygga med.
4 stycken 19mm spånskivor följde med hem från Bauhaus i slutet av Juni.


Använde mig av en "cut list optimizer" på nätet för att lättare kunna kapa alla 62 delar som behövs.
Först kapades allt ner till mer hanterbar storlek med sänksågen och sedan körde jag resten på bordssågen.


Blev några bitar som sagt och då är inte sidorna och bakstycket med här.


Sidorna - 183cm höga

[NADifierad]

Fan vad kul .
Följer med intresse.

[Kalejdokom]

Få element - stor låda. Jag tänkte tvärt om med mitt pågående projekt! Just nu önskar jag dock att det bara var ett element i mina lådor också...

Lycka till och hoppas att du blir nöjd! Lång semester? Eller kanske föräldraledig...?

[avr7000]

Ja detta skall bli kul att lyssna till.!

Stefan

[Grahnbarr]

Få element - stor låda. Jag tänkte tvärt om med mitt pågående projekt! Just nu önskar jag dock att det bara var ett element i mina lådor också...

Lycka till och hoppas att du blir nöjd! Lång semester? Eller kanske föräldraledig...?

Ett element och inget delningsfilter är lite lyx om man jämför med ditt bygge

Semestern tog slut för tre veckor sen och jag är halvfärdig så gick sådär men den planen men jag hoppas vara klar innan augusti är slut.

[Grahnbarr]


Här är toppen och botten ihopsatt men inte monterad på sidorna.


Torrmonterat med en Tuborg som storleksreferens.

[Kalejdokom]

Mäktigt! Vad är grejen med trappstegsformad ljudledning? Varför inte bara en vinklad skiva?

Edit: läste på lite om Olson-Nagaoka Cabinets i länken. Intressant. Man hade kanske inte så avancerade maskiner heller 1937. Keep it simple!

[qtp]

Ska följa med intresse. Har själv planer på att bygga ett Frugel-Horn mk3 under hösten. Troligen med Alpair 7.
https://www.frugal-horn.com/FH3.html

[Grahnbarr]

Mäktigt! Vad är grejen med trappstegsformad ljudledning? Varför inte bara en vinklad skiva?

Edit: läste på lite om Olson-Nagaoka Cabinets i länken. Intressant. Man hade kanske inte så avancerade maskiner heller 1937. Keep it simple!

I ritningen finns båda valen men jag ville köra med "orginalet".
Dessutom tycker jag det ser häftigare ut och ger mer tyngd i botten på lådan så den inte tippar lika lätt.

[Grahnbarr]

Ska följa med intresse. Har själv planer på att bygga ett Frugel-Horn mk3 under hösten. Troligen med Alpair 7.
https://www.frugal-horn.com/FH3.html

Kul! Tror dom är väldigt bra också

[smile]

Kör hårt!

Jag byggde mig ett par Avebury med Alpair 12-p element, det är någorlunda liknande konstruktion.
Mina låter bra!

https://www.wodendesign.com/avebury.html

[Kalejdokom]

Kanske att föregripa byggtråden, men hur är det med dämpmaterial i dessa horn. Är det lika känsligt (mängd, placering mm) som för TL? Eller är det kanske utan dämp...

[Grahnbarr]

Kör hårt!

Jag byggde mig ett par Avebury med Alpair 12-p element, det är någorlunda liknande konstruktion.
Mina låter bra!

https://www.wodendesign.com/avebury.html

Jag valde mellan dom två men av någon anledning fick det bli Haruna, får hoppas det blir rätt val.

[Grahnbarr]

Kanske att föregripa byggtråden, men hur är det med dämpmaterial i dessa horn. Är det lika känsligt (mängd, placering mm) som för TL? Eller är det kanske utan dämp...

Bra fråga. Såhär står det i ritningen:

Default damping: line 5 faces of the driver chamber with 1/2” (12mm) material; cotton / wool felt or similar (open-cell foam is not
recommended), ensuring the throat remains clear. Some loose fill, or lining in throat may be used for fine tuning the upper-corner frequency
(lower midrange output) from the mouths. Please adjust to suit individual space / system / taste.

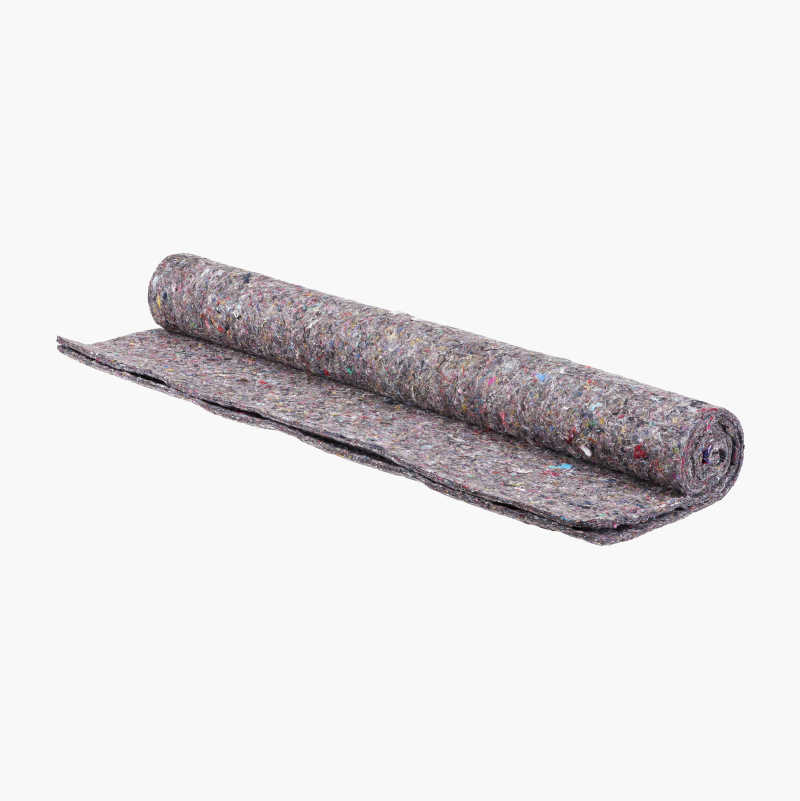

Jag har tänkt att köra med ljudisoleringsfilt från Biltema i kammaren bakom elementet sen får jag se om det behövs mer.
Vad tror ni om det?

[Nattlorden]

Mäktigt! Vad är grejen med trappstegsformad ljudledning? Varför inte bara en vinklad skiva?

Edit: läste på lite om Olson-Nagaoka Cabinets i länken. Intressant. Man hade kanske inte så avancerade maskiner heller 1937. Keep it simple!

I ritningen finns båda valen men jag ville köra med "orginalet".
Dessutom tycker jag det ser häftigare ut och ger mer tyngd i botten på lådan så den inte tippar lika lätt.

Då skulle du ju tagit snedskiva där uppe - nu kommer det ju lika mycket vikt högst upp också!

[Grahnbarr]

Då skulle du ju tagit snedskiva där uppe - nu kommer det ju lika mycket vikt högst upp också!

Ja, jo men det skulle ju inte sett klokt ut men förstår att min tanke inte funkar i praktiken
Men tror dom kommer väga runt 50kg så kommer stå stadigt ändå hoppas jag.


Igår fick jag monterat några delar till. Gäller att tänka rätt så det inte blir för trångt när man monterar.

[Nattlorden]

Då skulle du ju tagit snedskiva där uppe - nu kommer det ju lika mycket vikt högst upp också!

Ja, jo men det skulle ju inte sett klokt ut men förstår att min tanke inte funkar i praktiken

Ah... du tänker inte ha högtalartyg för öppningarna?

[Grahnbarr]

Då skulle du ju tagit snedskiva där uppe - nu kommer det ju lika mycket vikt högst upp också!

Ja, jo men det skulle ju inte sett klokt ut men förstår att min tanke inte funkar i praktiken

Ah... du tänker inte ha högtalartyg för öppningarna?

Nej, tänkte man skulle se rätt upp i härligheten. Men det var en bra idé med högtalartyg, skulle nog kunna bli rätt snyggt

[NADifierad]

Du kanske kan ha en metallplåt med utstick som fot?
Minskar tipprisken mycket.

[Kalejdokom]

Äh, dra en rejäl skruv rakt ner i parketten.

[Nattlorden]

Äh, dra en rejäl skruv rakt ner i parketten.

Borra ett par rejäla hål och be någon i Nya Zeeland förankra dem?

[Kalejdokom]

Jag har tänkt att köra med ljudisoleringsfilt från Biltema i kammaren bakom elementet sen får jag se om det behövs mer.
Vad tror ni om det?

Hög feelgood-factor att klä alla insidor med filt. Jag har använt samma till flera av mina senare byggen. Men sen kanske det behövs mer fluff (efter tycke och smak). Frågan är om du kommer åt alla delar av lådans inre efter montering?

[smile]

Oroa dig inte så mycket för stabiliteten.
Det gör inte jag för mina, och då har jag ändå tre barn som härjar omkring här hemma.

De är tunga och står där de står!

[Grahnbarr]

Kommer troligen inte bygga fler jättestora horn mer iaf...
Har kanske lagt 10 timmar i garaget senaste veckan och inte ens lyckats få ihop en av högtalarna än
En vanlig högtalare är ju inte hela världen om något mått inte blir helt exakt men blir det några millimeter fel i början så växer det snabbt till en centimeter efter några hornböjar så blir en horngång som ska vara 38mm bred helt plötsligt 28mm bred... Inte många millimeter fel men procentuellt väldigt mycket.


Har kommit såhär långt iaf. och hoppas att det värsta är över nu och jag har lärt mig av mina misstag

[Kalejdokom]

Kämpa på! Det brukar belöna sig, om man håller ut. Jag har också dagar då jag går ner i garaget och bara står och tittar en stund. Sen släcker jag och går upp igen... Man orkar liksom inte alltid.

[Grahnbarr]

Känns betryggande att det även händer ett proffs som dig

[NADifierad]

Jag brukar påminna mig själv om att det ”bara” är en hobby, när byggivern blir frustrerande.
Funkar, ibland .

[Grahnbarr]

Jag brukar påminna mig själv om att det ”bara” är en hobby, när byggivern blir frustrerande.
Funkar, ibland .

Ja, man får påminna sig om det ibland


Jag har kämpar på ett par kvällar nu och det har gett resultat.
Byggde andra högtalaren på halva tiden mot vad första tog.

Nu ska det bara slipas och spacklas, lägga fog i skarvarna, hornmynningarna målas svarta, dämpfilten ska in och kabeldragning förberedas innan det är dags att lägga på locket och få till ytbehandlingen.
Funderar på att "fanera" sidorna med laminatgolv.


[Nattlorden]

Sätt akrylglas på sista sidan vetja!

[Grahnbarr]

Sätt akrylglas på sista sidan vetja!

Tanken slog mig också. Så j*vla många timmar jag lagt på dom böjarna och så kommer det inte synas sen...
Hade jag byggt i snyggare material än spånskiva så hade jag övervägt det på riktigt.

[Nattlorden]

Skulle iofs kunna måla utsidan med hornformen....

[NADifierad]

Imponerande redan nu .

[Kalejdokom]

+1

[smile]

Ser stabila ut!
Hur går det med resten?

[Grahnbarr]

Ser stabila ut!
Hur går det med resten?

Ja, dom tippar inte omkull av sig själv kan jag lova.

Har inte rört dom sedan i fredags så läget är oförändrat men hoppas greja lite imorgon igen.

[RSG]

[url][/url]Det här är skoj!
Om än väldigt jobbigt att bygga horngången...
Har själv varit sugen på att bygga dessa horn!
Jag hade (naturligtvis ) limmat dit vanlig limträskiva utanpå sidorna, skulle bli sketa snyggt.

http://forumbilder.se/H5K04/fe207e-ml-liten
Älskar limträskiva

Kämpa på!

/Johan

[Grahnbarr]

Planerade först att bygga i limträskiva men hade blivit väldigt mycket dyrare och eftersom det här mest var tänkt som ett roligt projekt och inget jag ville lägga för mycket pengar på fick det bli spånskiva

[NADifierad]

Planerade först att bygga i limträskiva men hade blivit väldigt mycket dyrare och eftersom det här mest var tänkt som ett roligt projekt och inget jag ville lägga för mycket pengar på fick det bli spånskiva

Det går att få spånskivan snygg med målning.
Jag har med gott resultat använt kantlister för fast-strykning, på ett par Cerwin Vega.
Kan vara bra att prima kanterna med trälim innan, och låta det torka ordentligt innan du stryker på listerna.
Sedan är det bara att renskära med mattkniv.

[sladdbarn]

Roligt bygge! Har ägt Fostex Fe208 zigma bakladdade horn och dom var mycket trevliga

[Grahnbarr]

Tuffar på i sakta mak.
Nakdelen med stora högtalare är att varje moment tar mycket längre tid...
Nu har jag iaf. skruvat ihop dom, klätt med filt i första kammaren, dragit högtalarkabel och satt på terminaler.
Målade dom invändigt innan jag skruvade på sista sidan och nu har dom blivit spacklade så i veckan blir det att måla dom svarta.
Jag har många tankar om ytbehandlingen men vill få klart dom nu och det här var enklast. Går alltid att måla om eller fanera/klä i DC-fix i framtiden om jag vill


[Grahnbarr]


Och nu var dom målade. Blev lite flammigt med bara ett lager färg men imorn åker elementen in för nu kan jag inte hålla mig längre

[NADifierad]

Då är risken att de inte får mer färg .
Ser framemot dina lyssningsintryck.

[RSG]


Och nu var dom målade. Blev lite flammigt med bara ett lager färg men imorn åker elementen in för nu kan jag inte hålla mig längre

Precis vad som hände här hemma igår!
Ett lager färg, flammigt., torkade fort i solen, i med elementen och in i huset fort innan regnet kom.


/Johan

[Grahnbarr]


Dom senaste veckorna har jag grejat med högtalarna nästan varje kväll, ändå blev jag förvånad över hur stora dom faktiskt blev när dom kom in i rummet
L6 ser lite futtiga ut bakom...

Rejält mycket högra känslighet i dessa jämnfört med L6, behövde inte vrida på mycket alls på förstärkaren.
Barnen sover så har inte spelat särskilt högt och ska exprimentera mer med placeringen men låter lovande. Får återkomma om några dagar med en recension

[NADifierad]

Horn är nästan som trolleri.

[Fredrik_b]

Spännande bygge! ser fram emot att läsa mer om det

[smile]

Jag håller med om storleken, man förstår inte hur stora de faktiskt är och hur mycket plats i rummet de tar innan de står på plats

Räkna med att karaktären kommer att ändra sig en del med tiden!
Till det bättre förstås

[LeifB]

Mäktiga lådor.
Kul att du vill visa bygget. Horn har ett speciellt ljud.
Vissa bara älskar det. Oftast med rörförstärkare med singel end då dom har låg effekt och högtalare som är lättdrivna.
Dynamiken är det bästa med dessa.
Prova gärna med flera olika förstärkare..
Det är en högtalare för finsmakare.

[Grahnbarr]

Gjorde ett par snabba mätningar under kvällen. Om dom visar något vettigt vet jag inte men alltid kul med lite grafer


Röd är med mikrofonen i höjd med mitten på elementet och 3cm ifrån.
Grön är mitt i övre mynningen några cm in.


Här är en bit ut i rummet, ungefär 1meter från högtalaren och samma höjd som mätningen på övre mynningen.
Gjorde mätningen mest för att jag tyckte basen faller av tidigare på första mätningen än jag upplever det när jag lyssnar på dom.


Hur låter dom då tänker ni?
Har svårt att beskriva ljud men dom är roliga och det mesta låter bra som jag spelar på dom. Har inte experimenterat något större med placering då dom inte är så lätta att flytta runt men tycker ljudbilden känns stor.
Dynamiskt ljud som tog liten tid att vänja sig vid. Kändes lite "intensivt" först och som att dom spelade högre än vad volymkontrollen stod på men vande mig efter några låtar.
Sen låter inte allt helt korrekt och det saknas lite djupbas men inget jag stör mig på direkt.
Har bara spelat 10-15 timmar än så kan säkert ändras en del tills elementet är helt inspelat.

Tack till alla som följt tråden och hejat på mig under byggets gång.

[smile]

Kul att du verkar nöjd.
Ge dem typ 200 timmar och mät på dem igen och se vad som har hänt.

Jag skulle uppskatta en sån mätning om du har möjlighet.
Jag tror att du kommer att se en ordentlig förändring!

[Helmut]

Min erfarenhet av horn är att det är fel att bygga först sedan slipa och måla, därefter testa och efter några hundra timmar köra bygget till återbruket.
Så mitt råd är att bygg först, testa sedan i några hundra timmar. Måla därefter eller kör bygget till återbruket.
Började bygga horn på den tiden då tidningen Radio och television publicerade ritning på 70x80 hornet och två varianter av T-hornet. Tyckte att det blev för mycket av vissa toner och vissa toner hördes knappast. Men visst var det häftigt när nålen började hoppa av skivan när man ville ha lite tryck i basen!

[Grahnbarr]

Ja, jag får låta dom spela in en tag till innan jag gör något utlåtande.

Återkommer med mätningar då.
