Rigi's surrisar

Hemmapulare debatterar lämpligen i detta forum.

Moderator: Redaktörer

Neuhausen

Inlägg: 415
Blev medlem: 2023-07-12

Re: Rigi's surrisar

Inläggav Neuhausen » 2025-02-05 02:52

Kanske en 3l basreflex för att komma ner till ca 65Hz istället för de ca 120 som fungerar med det här elementet i sluten låda?

Det blir inte lika lättplacerat med 221mm höjd, 180mm djup och 135mm bredd.

En sluten låda på 1.5l kan bli 204mm hög, 103mm djup och 135mm bred.

3l basreflex.png
3l basreflex.png (97.99 KiB) Visad 697 gånger

rigi

Inlägg: 374
Blev medlem: 2019-01-07

Re: Rigi's surrisar

Inläggav rigi » 2025-02-05 11:36

Neuhausen skrev:Kanske en 3l basreflex för att komma ner till ca 65Hz istället för de ca 120 som fungerar med det här elementet i sluten låda?

Det blir inte lika lättplacerat med 221mm höjd, 180mm djup och 135mm bredd.

En sluten låda på 1.5l kan bli 204mm hög, 103mm djup och 135mm bred.

3l basreflex.png


Den lilla slutna kan vara intressant och det går fort att bygga när man väl sätter igång.

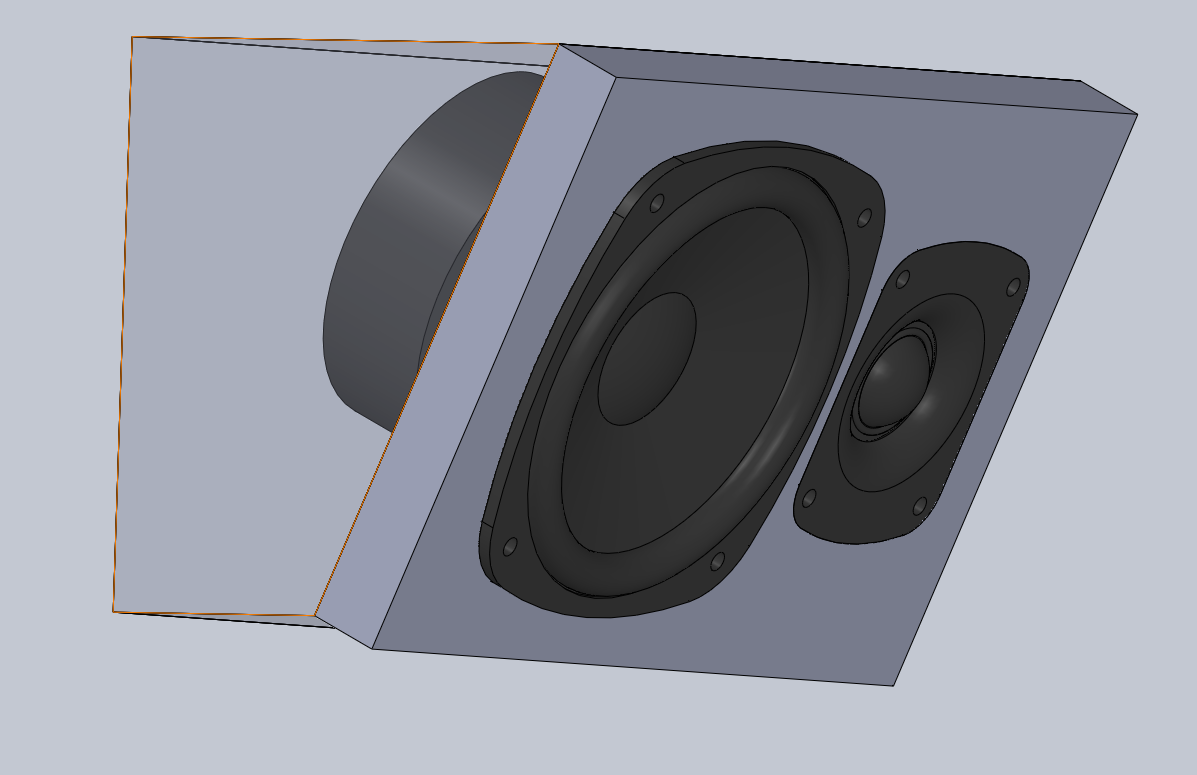

Typ samma vinkel ner som dom med dubbla diskanter?

Maarten

Inlägg: 4116
Blev medlem: 2003-05-25
Ort: Göteborg

Re: Rigi's surrisar

Inläggav Maarten » 2025-02-07 20:12

Snyggt Neuhausen!

Rigi, testa och se om du tycker spridningen funkar med en diskant. Förvisso är det stor skillnad med två diskanter i allra översta oktaven (DI 5-10 mot kanske 2-3 med dubbla diskanter) men det är också väsentligt mer problem med interferenser.

Jag ser stor potential i dessa i relation till den ringa kostnaden, byggda som en vanlig liten högtalare enligt bilden ovan. Sluten om ca 1,5-3 liter (beroende på hur djupt man vill att den ska gå) eller basreflex om 3-4 liter och avstämd till ca 45-55 Hz. Portlängden blir lite av en utmaning, så man får göra lådan lång i någon ledd.

Edit: Om man gör surround så vinner man mycket på att göra lådan platt (gärna neråt 5 cm,) och mer stor baffel (ca 20xc25 cm, för att minska interferenser med vägg, som annars ger stora utsläckningar runt 400-500 Hz.

Filter behöver filas mer på. Hade varken impedansmätningar eller tid att greja med detta.
Senast redigerad av Maarten 2025-02-07 21:45, redigerad totalt 1 gång.
sb17nbac till alla!

Neuhausen

Inlägg: 415
Blev medlem: 2023-07-12

Re: Rigi's surrisar

Inläggav Neuhausen » 2025-02-07 21:06

Portlängden ser inte ut att vara ett problem om man använder slits, med rör blir det lite värre. Lådan med slits är byggd som den är för att slitsens area skall kunna anpassas efter att resten av lådan är byggd. Man knackar helt enkelt in botten på lådan efter att limmet torkat på resten av lådan och provspelar med temporär tätning innan man limmar den på plats.

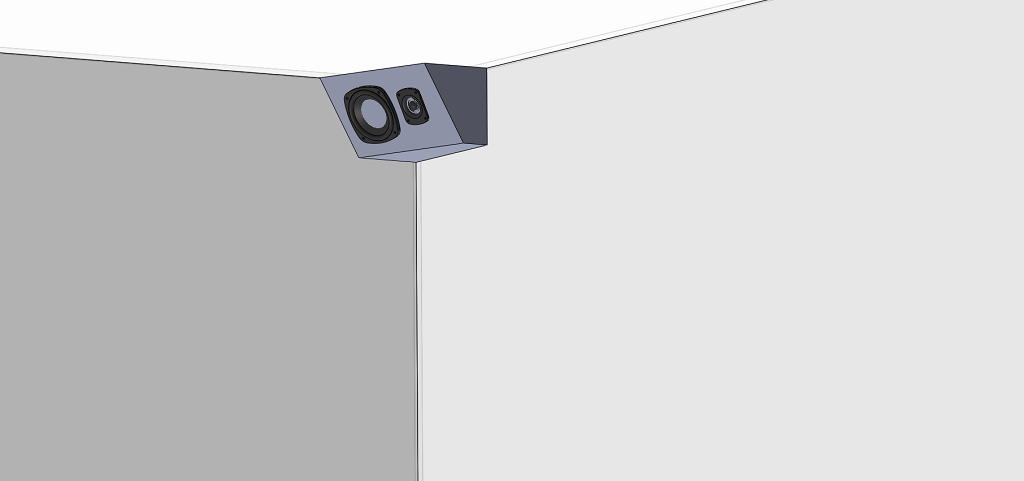

Men basreflexlådan tar mer plats än den mindre slutna lådan, vilket kan spela roll när den skall sitta uppe vid taket eller sticka ut från en vägg. Men då den sträcker ut lite in i basen så kan den också användas som en separat högtalare för musik på ställen där man vill ha en liten och billig högtalare.

Neuhausen

Inlägg: 415
Blev medlem: 2023-07-12

Re: Rigi's surrisar

Inläggav Neuhausen » 2025-02-07 23:28

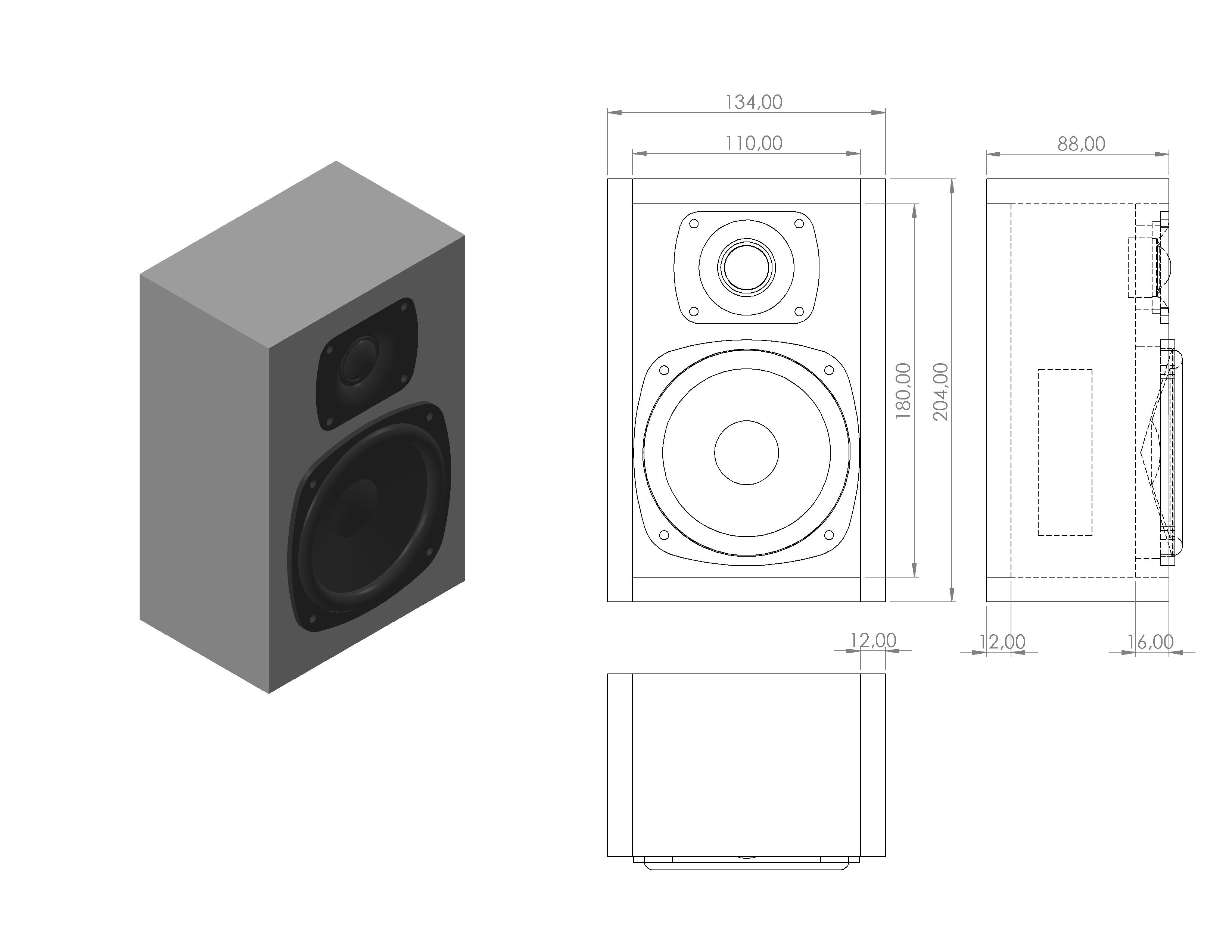

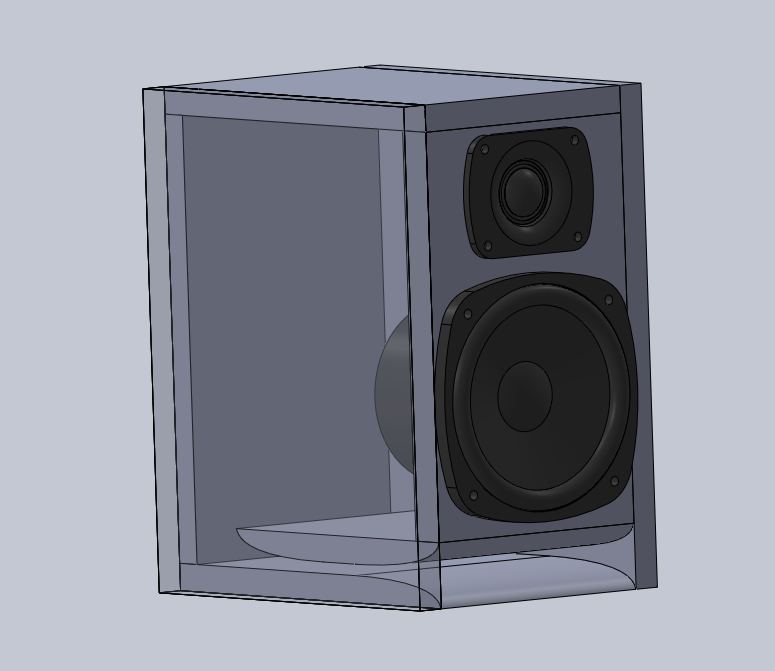

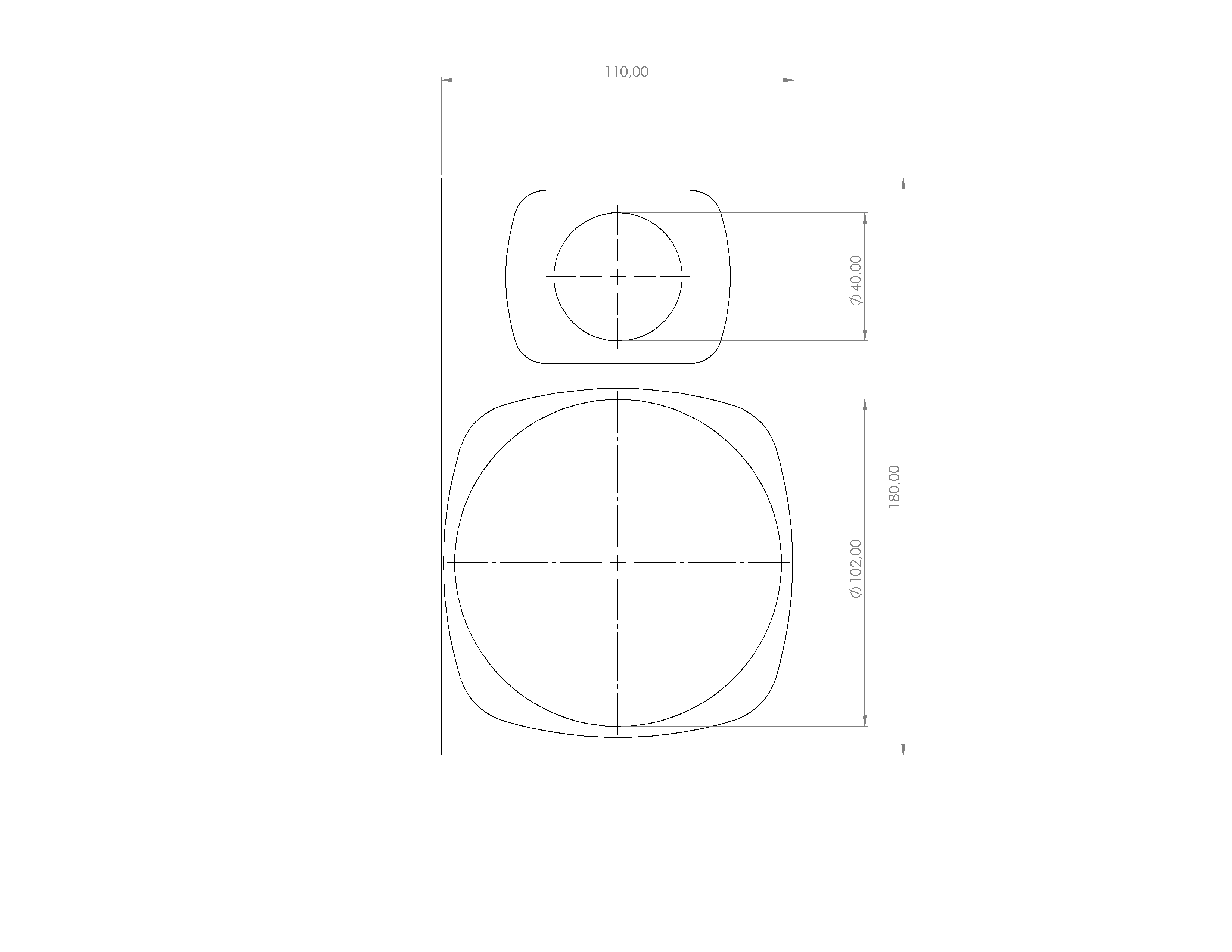

Den slutna lådan kan bli lite smidigare. Med ungefär 1.2l invändig volym utan hänsyn till högtalarelementen så blir lådan bara 88mm djup och två högtalare kan med lite marginal läggas på en A4 sida. Markeringen för försänkningen på mallen behöver kontrolleras mot elementen. Alla mått finns tex inte på ritningen för diskanten och det är lätt att det smyger sig in ett fel även när alla mått finns som för basen.

Materialtjockleken är 12mm förutom baffeln som är i 16mm då jag ville göra plats för försänkningen. Men då elementen bara försänks 4mm så duger 12mm materialtjocklek även där. Det ser ut som att basens kant sticker ut lite, men kanten på modellen har inte rätt profil och basen kan inte försänkas mer än ca 4mm. Hålet bör nog sågas eller fräsas efter att lådan är ihoplimmad då det är mycket lite material kvar runt hålet.

Nedan simuleras 0.7l, 1l, 1.5l, 2l och 3l. Jag valde något som bör ge ungefär 1.1l effektiv volym då jag hellre vill ha en 2cm tunnare låda än en som spelar 1-1.5dB högre vid 80Hz. Man får ganska exakt 0.2l extra volym per centimerer man gör lådan tjockare.
