GDS-projekt: rörförsteg - Revision av kraft!

[Morello]

Mitt försteg fungerar utmärkt, men lådan är nog litet luftigare. Börjar bli dax för lite rörglöd och rörpul framåt hösten.
Men innan dess har jag lite bilmek att slutföra.

[Dompan]

Hmm.. har noterat ett 50Hz brum, klart hörbart från lyssningsposition som jag inte haft tidigare. Jag har inte ändrat någonting i anläggningen

När jag byggde försteget hade jag en jordslinga mellan matning till volym och ingångsväljarkrets och nätdelen till försteget. Detta åtgärdades och det blev knäpptyst.

Får nog bli en systematisk felsökning när höstmörkret lagt sig ordentligt.

[Morello]

Imorgon anländer mönsterkorten.

[smile]

Dompan, innan du börjar riva och slita i ditt fina bygge, lyssna om trafon surrar något, min hade lite mekaniskt brum för sig.


Morello, Kul!
Ser fram mot att löda lite komponenter.

[Morello]

Jag har påbörjat bestyckning av kortet. Ingen leverans av kort innan version C är fullt verifierad.

[Morello]

Motståndet R123 är enligt schema 6,7 kohm, vilket är fel - det skall vara 6,65 kohm. (6,7 kohm är svårt att hitta - om ens möjligt)

[Morello]

Den nya mute-kretsen är verifierad och fungerar fint. Farnell-leveransen blev försenad, men skall komma idag. Ikväll kan jag således provköra 250 V-regulatorn och förhoppningsvis slutföra projektet.

[Morello]

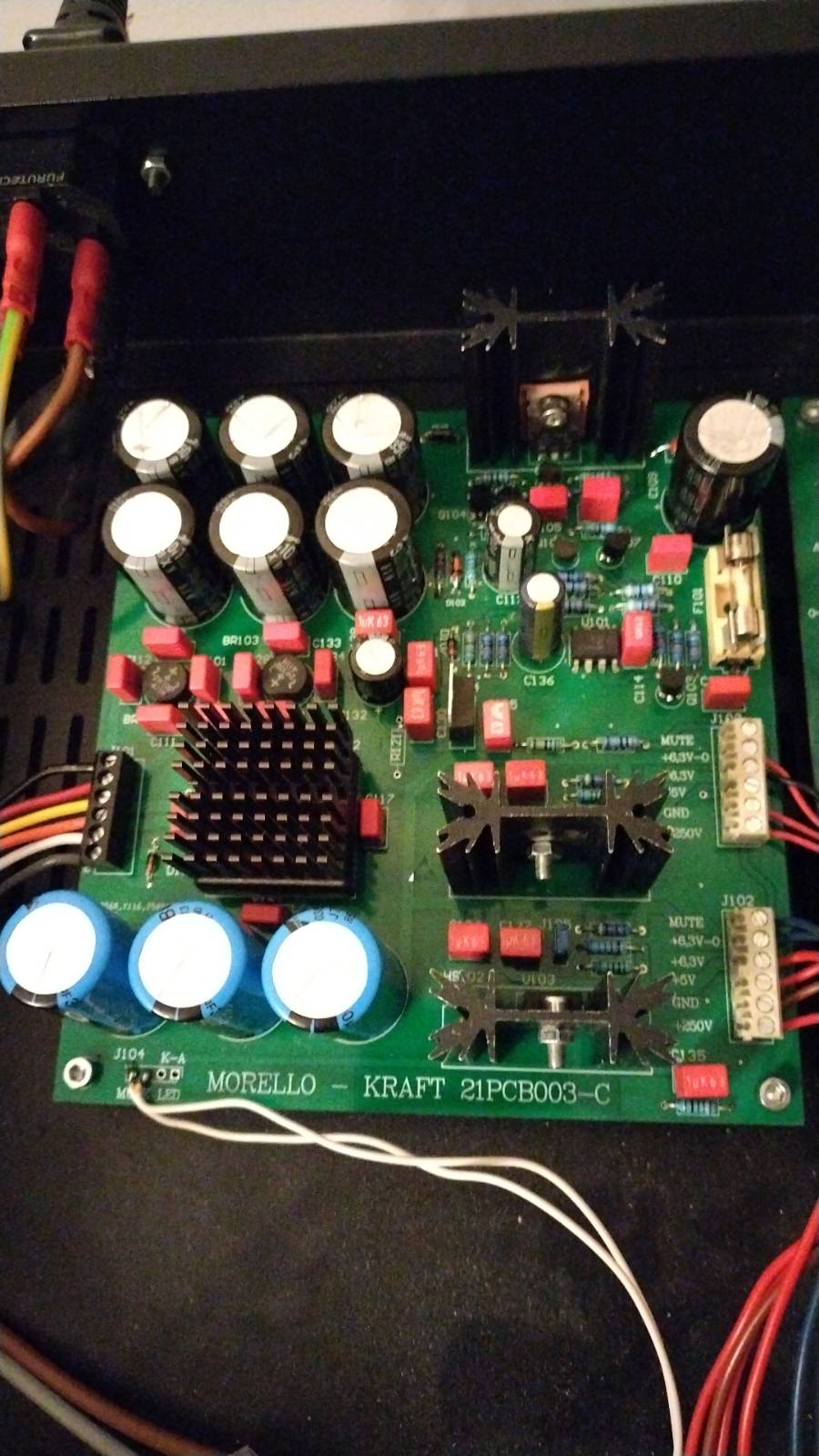

Försteget är nu bestyckat med nytt kraftkort - ver C. Fick justera ned 187 k-motståndet till 180 k då zenerspänningen blev runt 52 V.

Inom kort lägger jag upp slutgiltigt schema och stycklista till ver C på ftp-servern.

[smile]

Kul att det rullar på, heja heja!

[Morello]

Monterade bygeln för att hissa upp linjestegets glödspänning till 7,0 V och har bestyckat linjesteget med Siemens PCC88 (NOS).

[Morello]

Nu ligger schema och stycklista till version C på ftp-servern:

https://user.faktiskt.io/Morello/Tube-preamp/

Tack vare AC-detektorn, vilken inom 100 ms detekterar om nätspänningen kopplas bort, utgår behovet att medelst nätströmställaren kortsluta "mute"-pinnarna på mönsterkortet.

Regulatorn reglerar ned till nätspänning om cirka 213 VAC, vilket får duga för ett GDS-projekt. Under 213 VAC börjar det brumma då linjeregleringen blir för svag.
