Mätningar på Seas DXT

av **skrutten** » 2010-06-24 23:03

Jag har beställt ett par DXT att leka med nu - återkommer säkerligen med ngra mätningar senare.

av **paa** » 2010-06-24 23:25

Sätter mig här och käkar chips och trycker på F5!

av **nolimitsoya** » 2010-06-24 23:51

av **gornir** » 2010-06-30 22:46

Hej,

För de som är intresserade så har jag en designtråd på http://www.diyaudio.com/forums/multi-wa ... eaker.html där det finns lite mätningar på DXT diskanten.

/Göran

av **kodapa** » 2010-06-30 22:52

gornir skrev:Hej,

För de som är intresserade så har jag en designtråd på http://www.diyaudio.com/forums/multi-wa ... eaker.html där det finns lite mätningar på DXT diskanten.

/Göran

Kan du lägga upp bilderna här? Man måste regga sig för att se bilderna där.

av **gornir** » 2010-06-30 22:56

Hej,

Det är runt 80 bilder, så jag rekommenderar dig att regga dig på sidan, ca 60s jobb

av **kodapa** » 2010-06-30 23:08

gornir skrev:Hej,

Det är runt 80 bilder, så jag rekommenderar dig att regga dig på sidan, ca 60s jobb

Nu gav jag upp. Jag är reggad sedan tidigare, fick nytt lösenord men kan fortfarande inte kolla på dina bilder...

av **LasseA** » 2010-07-01 00:35

kodapa skrev:
gornir skrev:Hej,
Det är runt 80 bilder, så jag rekommenderar dig att regga dig på sidan, ca 60s jobb
Nu gav jag upp. Jag är reggad sedan tidigare, fick nytt lösenord men kan fortfarande inte kolla på dina bilder...

Se till att du laddar om sidan med bilderna efter att du loggat in (jag missade det först :oops:

)

av **paa** » 2010-07-01 08:57

Bra jobbat där Gornir!

Jag testar att länka in några av bilderna, vet dock inte om ni kan se dom om ni inte är reggade:


av **DVD-ai** » 2010-07-01 09:40

ser inga bilder...

av **gornir** » 2010-07-01 09:40

Tack paa,

Jag rekommenderar för de som är intresserade att regga ett konto och följa hela designtråden. Det är ganska mycket bilder (80+) i alla möjliga vinklar, med och utan frontskydd etc.

På bilden syns SU551-DXT bredvid Zaph Audio SR71 som jag har använt som referens när jag byggt och beskrivit mina två senaste byggtrådar på www.diyaudio.com.

Mvh

/Göran

av **Mr_Ekan** » 2010-07-02 00:28

paa skrev:Sätter mig här och käkar chips och trycker på F5!

av **Mr_Ekan** » 2010-07-02 00:32

På samma ämne...

Försökte beräkna en sån däringa jäkla L-pad för att släta ut responsen hos DXT. Det bidde inget bra i Basta! har jag för mig. Hur går man till väga i den beräkningen på bästa sätt? DXT rullar ju av väldigt tidigt, men Seas har ju iaf löst detta fint i sin egen konstruktion (Mimir?)

//Ekan

av **Martin** » 2010-07-02 23:21

Mr_Ekan: Waveguides kompenseras och dämpas oftast bäst med endast en liten seriekondensator. Man kan använda ett vanligt filter av udda ordningen elektriskt och göra kondensatorn närmast elementet ganska liten så blir det plant.

av **skrutten** » 2010-07-11 17:56

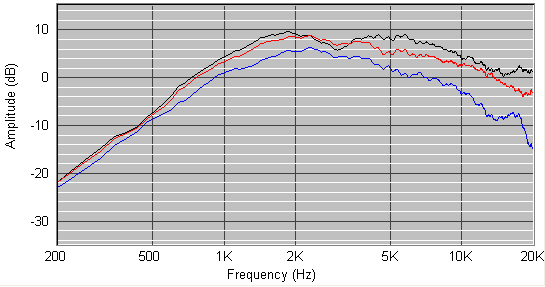

Mina exemplar:


Nu kan man fråga sig om detta koncept med DXT-tratt är bra eller bara jobbigt? Jag håller nog på planbaffel än så länge. Mest därför att då har man en möjlighet att jobba med baffelformen istället för att bli låst med en viss frekvenskurva som jag (personligen) möjligen inte vill ha.

av **Kraniet** » 2010-07-11 18:52

knepig svacka du får där on-axis mellan 1000-5000Hz
kurvorna skiljer sig lite från seas och markk:


av **skrutten** » 2010-07-11 19:31

Kraniet skrev:knepig svacka du får där on-axis mellan 1000-5000Hz
kurvorna skiljer sig lite från seas och markk:

snipp

snapp

Förhoppningsvis kan den vara baffelberoende och iså fall kanske det ändå går att trixa med baffel formen - precis tvärtemot vad jag nyss skrev :lol:

av **Martin** » 2010-07-11 19:49

Man kan säga att ju närmare kurvorna on och off axis är varandra desto större inverkan kan baffelns uformning få vid de frekvenserna. Det påverkar alltid i viss grad. Just det som händer on axis vid 3-4kHz finns ju även på Seas egna kurvor iofs om det är det ni pratar om.

av **Kraniet** » 2010-10-27 19:58

i anknytning till min fundering kring mellanregister så undrar jag hur DXTns egenskaper skulle påverkas om man kapar av den lite.

Jag tänker mig en center som är max 25cm hög vilket gör att ett normalt 5tums element (150mm diam) inte går in tillsammans med en DXT.

av **celef** » 2010-10-28 18:32

skrutten skrev:
Kraniet skrev:knepig svacka du får där on-axis mellan 1000-5000Hz
kurvorna skiljer sig lite från seas och markk:

snipp

snapp

Förhoppningsvis kan den vara baffelberoende och iså fall kanske det ändå går att trixa med baffel formen - precis tvärtemot vad jag nyss skrev

hur lyder domen nu med många månaders erfarenhet

av **skrutten** » 2010-10-28 21:51

celef skrev:
skrutten skrev:
Kraniet skrev:knepig svacka du får där on-axis mellan 1000-5000Hz
kurvorna skiljer sig lite från seas och markk:

snipp

snapp

Förhoppningsvis kan den vara baffelberoende och iså fall kanske det ändå går att trixa med baffel formen - precis tvärtemot vad jag nyss skrev

hur lyder domen nu med många månaders erfarenhet

Ojj nej - dom har samlat damm sen dess. Men jag byggde ngt, skall kolla vad som hände..

av **skrutten** » 2010-10-28 22:11

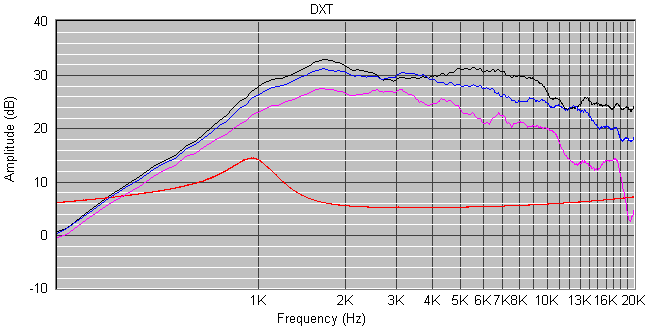

Mätning från den låda som jag höll på med fram till början av Augusti

Det borde gå att få till, får göra en nytt försök med denna.

av **rotel2** » 2010-10-28 22:33

Skruttis; Vilket mic avstånd till baffeln mäter du med?

av **skrutten** » 2010-10-28 22:41

rotel2 skrev:Skruttis; Vilket mic avstånd till baffeln mäter du med?

100 cm - gejtad mätning

av **paa** » 2011-06-19 12:14

skrutten skrev:Mätning från den låda som jag höll på med fram till början av Augusti

Det borde gå att få till, får göra en nytt försök med denna.

F5 F5 F5
Har det blivit något?

av **skrutten** » 2011-07-09 15:07

paa skrev:
skrutten skrev: -snip-

F5 F5 F5
Har det blivit något?

Jepp nog har det blivit något men DXT elementet i sig är ju inte så märkvärdigt. Det handlar om ett par rakare frekvensgång offaxis som ger lite vidare spridning frammåt vilket nog kan vara bra. Men det hjälper inte så mycket då jag ändå tycker att t.ex. Seas H1284 är en bättre diskant i mitt system/rum. Hur var det nu en vettig frekvensgång skulle se ut i diskanten??? :wink:

Högtalarna var nog filtermässigt klara oktober i fjol men har haft dom urkopplade till för ett par månader sen, basen är en Visaton AL170. DXT är väldigt detaljerad och blir jobbig med visst sorts musik material.
AL170 och DXT mäter så här: (svart on axis, röd 30 grader och blå 60 grader off axis)

En variant som var lite mer laidback med XT25 diskant mätte så här, subjektivt låter denna mycket bra.

9LAEH (AL130+H1284) som jag själv tycker låter bra på ett mer varierat musikutbud mäter så här.

av **paa** » 2011-07-09 15:16

Jag tycker mig komma ihåg att det var någon på internet som bytte ut det som sitter bakom waveguiden mot motsvarande från en SEAS-diskant med magnetolja. Kommer inte ihåg vilken hemsida det var på eller vilken diskant, men kanske försöker hitta det så småningom.
Kanske magnetoljan kan mildra det påträngande lite grann?

av **skrutten** » 2011-07-09 15:33

paa skrev:Jag tycker mig komma ihåg att det var någon på internet som bytte ut det som sitter bakom waveguiden mot motsvarande från en SEAS-diskant med magnetolja. Kommer inte ihåg vilken hemsida det var på eller vilken diskant, men kanske försöker hitta det så småningom.
Kanske magnetoljan kan mildra det påträngande lite grann?

Jag kommerihåg detta, har dessutom H1212 med den magneten hemma på hyllan. Allstå diskanten är bra på mycket akustisk material jag har dessutom justerat frekvenskurvan lite lite mot hängmatta för att dämpa registret där jag upplever skrän problemet. Queen - Gimme the Prize skall gå att lyssna på utan att få ont i öronen

. Det går med nöd och näppe med DXT med inte alls med H1212, detta enligt min åsikt och med mina hörselskador.

av **paa** » 2011-07-09 16:47

Jag är lite skeptisk till SEAS diskanter med bakre kammare och ingen ferrofluid efter jämförelser jag gjorde för länge sedan mellan H534 och H535. H534 lät ju överlägset.
Undrar om det skulle gå att montera H534 eller LTS-diskanten på en DXT-frontplatta?

av **petersteindl** » 2011-07-09 16:59

paa skrev:Jag är lite skeptisk till SEAS diskanter med bakre kammare och ingen ferrofluid efter jämförelser jag gjorde för länge sedan mellan H534 och H535. H534 lät ju överlägset.
Undrar om det skulle gå att montera H534 eller LTS-diskanten på en DXT-frontplatta?

Kan du beskriva skillnaden. Jag har två likadana diskanter varav den ena är med ferrofluid. Jag föredrar i dagsläget den som är utan. Jag kan även skifta membranet så att det blir samma membran. Magnetsystemen är lika, men det ena magnetsystemet har ferrofluid och det andra inte.

MvH
Peter
