Här tänkte jag fortsätta tråden som jag påbörjade i köprådsforumet då det verkar bli mer DIY av det än köpa färdiga saker.
En kort resume: Jag har påbörjat projekt hemmabio i förrådet i ett rum om ca 2,5 * 3,5 meter. Det ska in en komplett hemmabio
med projektor och en massa surroundhögtalare och framförallt ett rekorderligt bassystem. Första planen är att utforska vad man
kan åstadkomma med så lite pengar som möjligt.

Första iden går ut på att köpa (svin)billiga baselement och trycka in i relativt små slutna lådor och sen applicera kraftig DSP på
detta för att se hur bra det kan bli den vägen. Första elementet som ska provas är ett Marquant 10" baselement som finns på Jula
för den facila summan av 249:-.

Så nu har jag påbörjat bygget av en första prototyplåda enligt tillverkarens specifikation (ca 32 liter).

[Bongo]

Här ligger visst en smutsig gammal garderobsdörr och skräpar på uppfarten...


[Bongo]

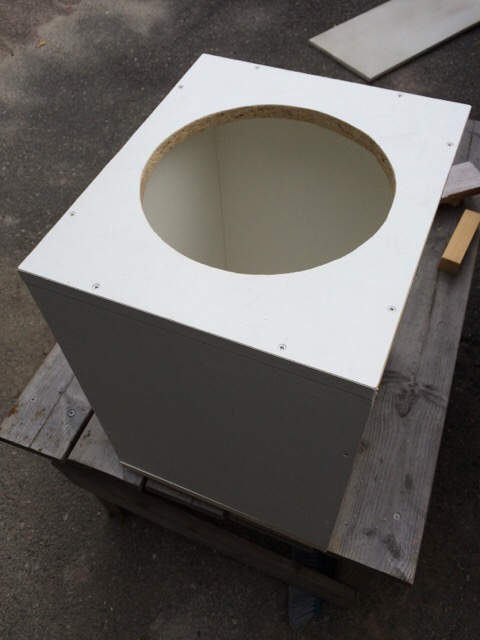

Efter lite bearbetning med diverse verktyg har vi så skapat oss en låda av garderobsdörren. Som tur var så var den tillverkad av 16 mm massiv spånskiva, känns hyfsat stabilt ändå. Längsta måttet är 38,6 cm (dörrens bredd).

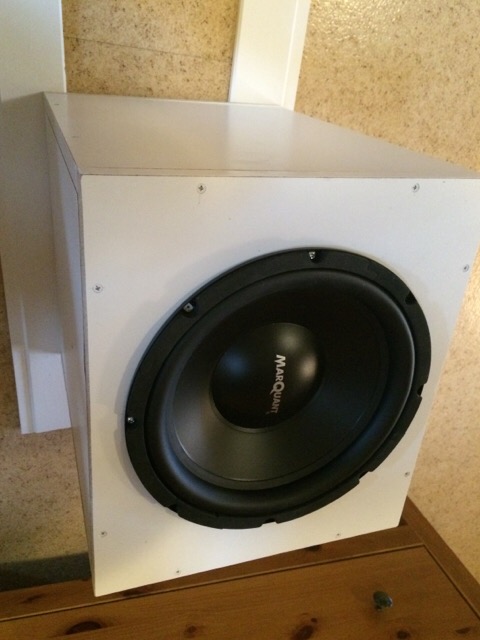

Känns väldigt lyxigt med vitfolierad insida på lådan också


[Bongo]

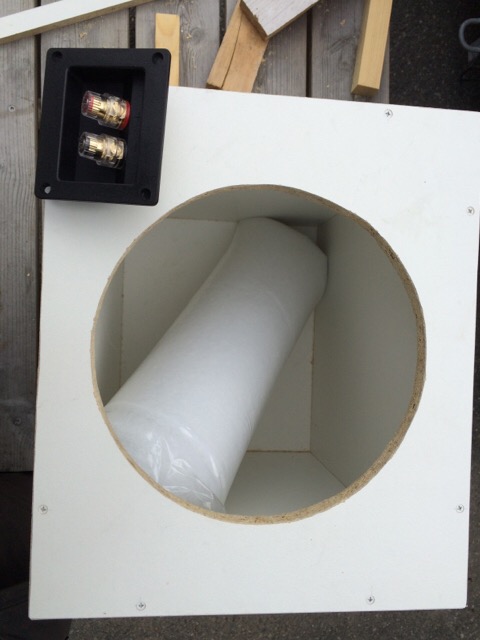

Sådärja, i med lite dämpning och en terminal så får det räcka för idag. Nästa hång kanske jag ska packa upp dämpningen också.


[Bongo]

Är en sån här mätmikrofon något att ha? Känns praktiskt med en USB-anslutning så funkar den direkt med min windowsdator.
http://www.brl.se/sv/artiklar/dayton-audio-umm-6-usb-measurement-microphone.html

[forzell]

Kul projekt att förlja

[MattiasBGD]

Är en sån här mätmikrofon något att ha? Känns praktiskt med en USB-anslutning så funkar den direkt med min windowsdator.
http://www.brl.se/sv/artiklar/dayton-audio-umm-6-usb-measurement-microphone.html

Verkar vara likvärdig UMIK-1 från minidsp som många köper ihop med minidsp box så har du alla möjligheter att mäta med gratisprogrammet REW, massvis utav funktioner. Det viktiga är just att micken är kalibrerad och att det då medföljer en kalibreringsfil.

[Cortado]

Är en sån här mätmikrofon något att ha? Känns praktiskt med en USB-anslutning så funkar den direkt med min windowsdator.
http://www.brl.se/sv/artiklar/dayton-audio-umm-6-usb-measurement-microphone.html

Det trista med den (och möjligen andra likadana) är att de har en rätt låg SNR, vill minnas kring 70dB.

[bergggren]

Samt frekvensomfång 18-20000 hz?

[Cortado]

Samt frekvensomfång 18-20000 hz?

Du menar att du tycker att det är en begränsning?

På vilket sätt?

[bergggren]

Nej klumpigt av mig, det byggs ju inte ett infrasystem så 18hz som undre tröskel räcker gott och väl.
Ska bli intressant att se hur det blir i slutändan!

[Cortado]

Nej klumpigt av mig, det byggs ju inte ett infrasystem så 18hz som undre tröskel räcker gott och väl.
Ska bli intressant att se hur det blir i slutändan!

Mja, det är ju rätt svårt att mäta bas inomhus också iom våglängder och allt det.

[Bongo]

Lutar åt micken på brl...det står att den ska vara kalibrerad i alla fall.

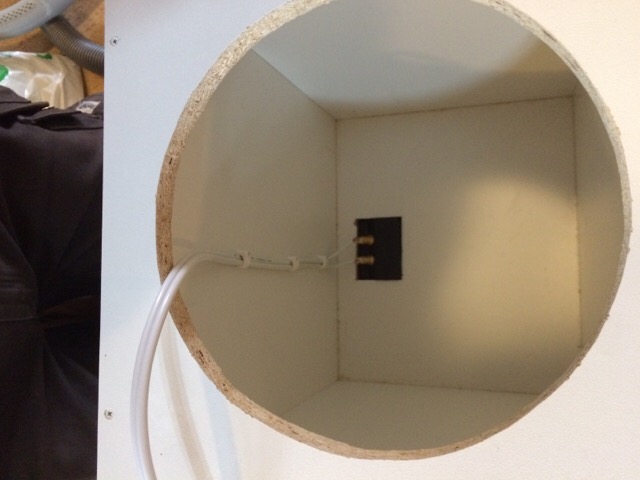

Har monterat terminal och sladd idag


[Cortado]

Vad är det du ska mäta med micken?

[Bongo]

Vad är det du ska mäta med micken?

Jag tänkte mäta ljud i största allmänhet, inom och utomhus, på enstaka högtalarelement och kompletta stereouppställningar. Vad uag vill ha är en hyfsat bra mic att börja lära mig mätningar med. Kan tänka mig att det blir mycket frekvenssvep och liknande mätningar för att se hur nivåerna förhåller sig till varandra i olika frekvensregister och för att hitta problemområden i dom rum jag har hifi i. Typ

[bergggren]

Jag rekommenderar UMIK-1. http://www.minidsp.com/products/acousti ... ent/umik-1

[Cortado]

Vad är det du ska mäta med micken?

Jag tänkte mäta ljud i största allmänhet, inom och utomhus, på enstaka högtalarelement och kompletta stereouppställningar. Vad uag vill ha är en hyfsat bra mic att börja lära mig mätningar med. Kan tänka mig att det blir mycket frekvenssvep och liknande mätningar för att se hur nivåerna förhåller sig till varandra i olika frekvensregister och för att hitta problemområden i dom rum jag har hifi i. Typ

Go fört!

Det är en bra mick att börja med, jag har en sådan själv.

[Bongo]

Sådärja, nu fattas bara ett slutsteg (nån som har ett jättebilligt till salu?), den där mätmikrofonen och nån form av dsp...lutar åt att börja experimentera med en dspeaker, den billiga alltså som bara är för bas. Minidsp är också intressant och troligtvis mer flexibel...men vi får se vilka tillfällen som uppenbarar sig.


[bakerman22]

Är det bara jag som tycker att lådan ser "något" dåligt stagad ut?
Visst, det är bara en testlåda, men det blir ju lite knas att mäta på en låda som inte är ens i närheten av stum.

Iom att det är en testlåda helt utan krav på finish är det ju mycket enkelt att sätta dit några 45x45-reglar som skruvas i motstående sidor.
Tar bara några minuter att fixa, och stagar lådan effektivt.

[Tarzan]

Är det bara jag som tycker att lådan ser "något" dåligt stagad ut?
Visst, det är bara en testlåda, men det blir ju lite knas att mäta på en låda som inte är ens i närheten av stum.

Iom att det är en testlåda helt utan krav på finish är det ju mycket enkelt att sätta dit några 45x45-reglar som skruvas i motstående sidor.
Tar bara några minuter att fixa, och stagar lådan effektivt.

Det hade också varit intressant att se mätning före och efter stagning

[Lasse-]

Hej och tack för ett inspirerande projekt så nu har jag också varit på Jula och handlat subwooferelementet och det
var bara en låda kvar i hyllan när jag gick till kassan och betalade för elementet så nu studerar jag bruksanvisningen
och kollar vad som händer här i tråden.

mvh Lasse-

[Bongo]

Kul att man kan intressera och inspirera kag ska ta och fixa en sån där mätmikrofon om några dagar så får vi se vad man kan göra med en sån sen. Har ävrn konstaterat vikten av att ha tätningslist runt elementet när man skruvr fast det i lådan. Utan kan man få det att skallra något rent bedrövligt trots att jag tyckte jag drog åt hårt.

[bakerman22]

Klart du måste ha tätningslist? Och lådan är inte bara skruvad utan limmad också hoppas jag?
En sluten låda ska inte vara 99% tät. Den MÅSTE vara 100% tät.

[Bongo]

Klart du måste ha tätningslist? Och lådan är inte bara skruvad utan limmad också hoppas jag?
En sluten låda ska inte vara 99% tät. Den MÅSTE vara 100% tät.

Självklart är lådan limmad med massor av trälim, så tät är den. Grejen med tätningslisten var att jag inte hade någon hemma men ville ändå skruva i elementet för att kunna provspela . Ska beställa tätningslist, om dom inte har på brl här i stan.

[hi_pot]

Sådärja, nu fattas bara ett slutsteg (nån som har ett jättebilligt till salu?), den där mätmikrofonen och nån form av dsp...lutar åt att börja experimentera med en dspeaker, den billiga alltså som bara är för bas. Minidsp är också intressant och troligtvis mer flexibel...men vi får se vilka tillfällen som uppenbarar sig.

Då är det väl bäst att jag lånar ut ett steg till dig med inbyggd DSP så du kommer igång!


[Lasse-]

Hej jag hittade en video på youtube med det här baselementet där någon hade byggt sig en basreflexlåda med
två sådanna här baselement och dom hade ställt en ölburk framför basreflexporten så den stog och hoppade
omkring också så hamnade jag på flashback efter en del sökningar på google.

mvh Lasse-

[Bongo]

Tillbaks i tråden! Vad händer här månne?

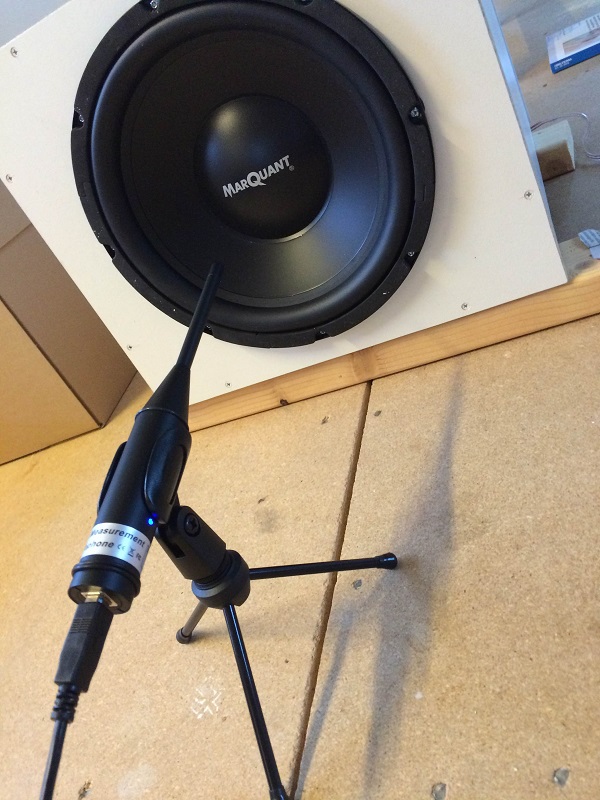

Jo den allra första mätningen med nya mätmikrofonen. För protokollet så vill jag först nämna att jag är fullständig nybörjare på det här med mätningar så ta alla grafer som dyker upp för vad det är . Jag tar gärna emot tips och ideer om hur man går till väga på bästa sätt.

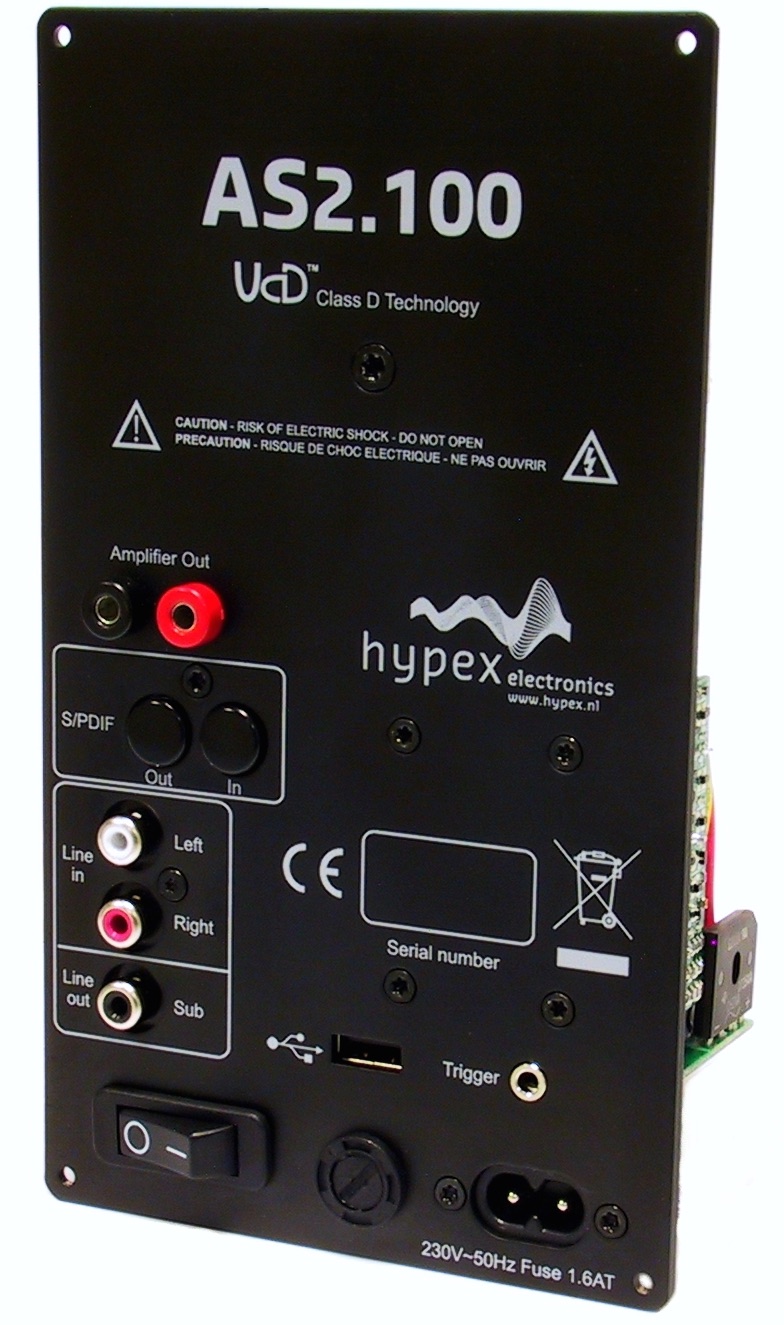

Hur som helst, jag har mätt upp min lilla baslåda med en kalibrerad Dayton Audio UMM-6 med hjälp av Room Eq Wizard (mjukvaran från home theater shack). Som förstärkare och DSP har använts en inlånad Hypex A2.100 (Tack hi_pot!)

Först gjorde jag en mätning helt utan att ha lagt på några filter, det kan dock ha vart något gammalt filter liggandes i dsp'n, men det lär vi aldrig få veta med säkerhet . Mikrofonen placerades ca 20 cm från elementet mitt i ett stort öppet rum inomhus.

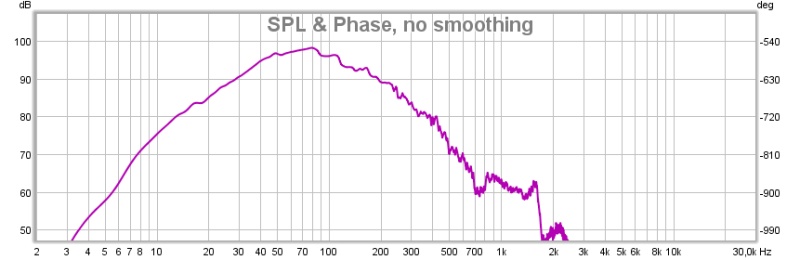

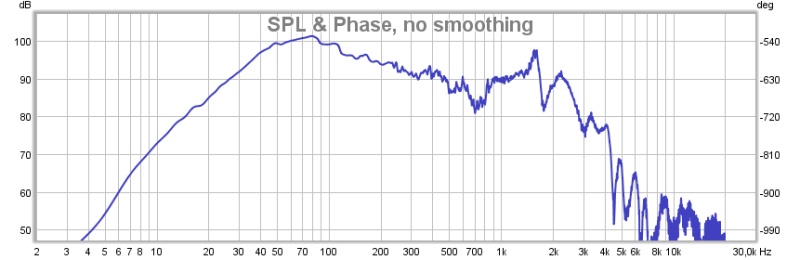

Här är första mätningen:


En fin bula vid 70 Hz, vilket stämmer rätt väl med resultatet.

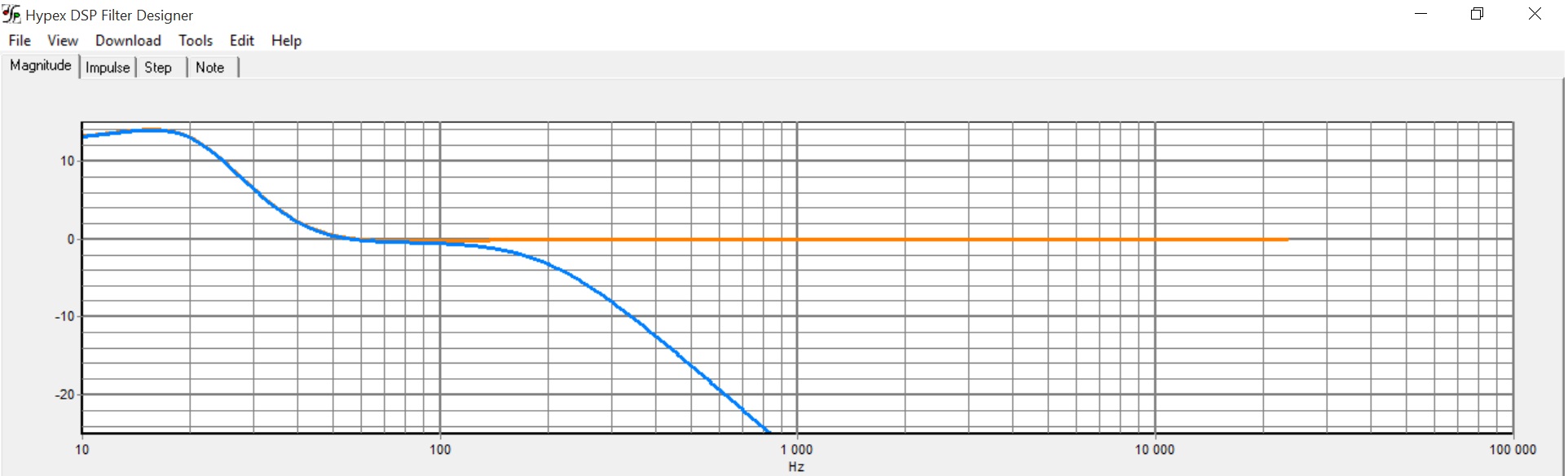

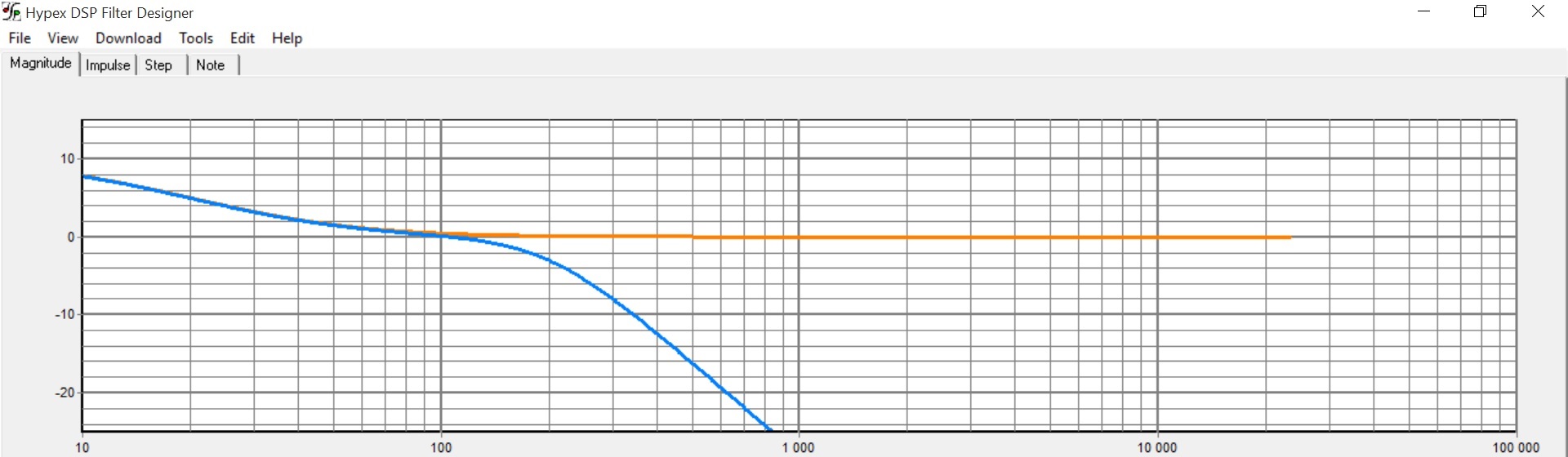

Försökte med att lägga på följande filter i DSP'n (blå linjen)

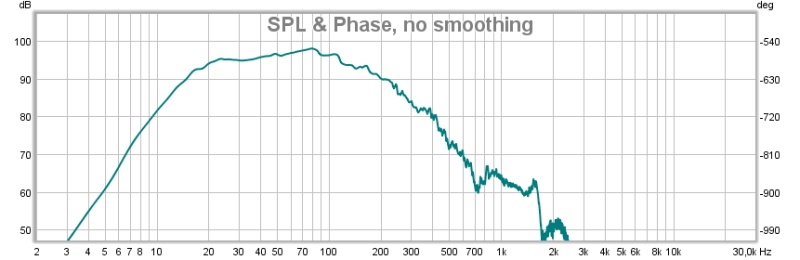

Och mätte igen, med följande resultat:


Ser lite bättre ut, lågpassfiltret ger stor effekt, men basen är fortfarande mest en bula.
Plitade ihop ett annat filter till hypexmodulen som såg ut såhär: (blå linje igen)


Mer höjning i basen helt enkelt, med en annan filtertyp också.

Ny mätning med nya filtret:


Nu börjar det se rakare ut i basen. Dock började elementet ha lite missljud för sig kring 20 Hz vi dom här volymerna, så man kan nog inte pressa ner detta elementet så långt under 20 Hz om man inte ska ha jättemånga. Tror det är slaglängden som begränsar, den var ju bara blygsamma +- 5mm enligt specen.

Tyvärr tog mättiden slut sen så det här blev allt för idag.

[Lasse-]

Hej i applikationen som följer med högtalarelementet så finns det också en variant där man kan bygga sig en
basreflexlåda också har jag sett

mvh Lasse-

[hi_pot]

Kan avslöja att det filter som var sparat i DSPn när du startade var rätt lik den som du förts laddade ner. Har haft den på jobbet för drivning av 2" bredbandselement, därav den lilla höjningen i botten.

Det är därför det inte blev så stor skillnad på din första och andra mätning.

[Lasse-]

Hej går det att räta ut frekvenskurvan på elementet med s k konjugat länkar eller?

Lasse-
