Bygga ny sub, 4st 10” men vart ska jag placera Nr4?

[Antonic]

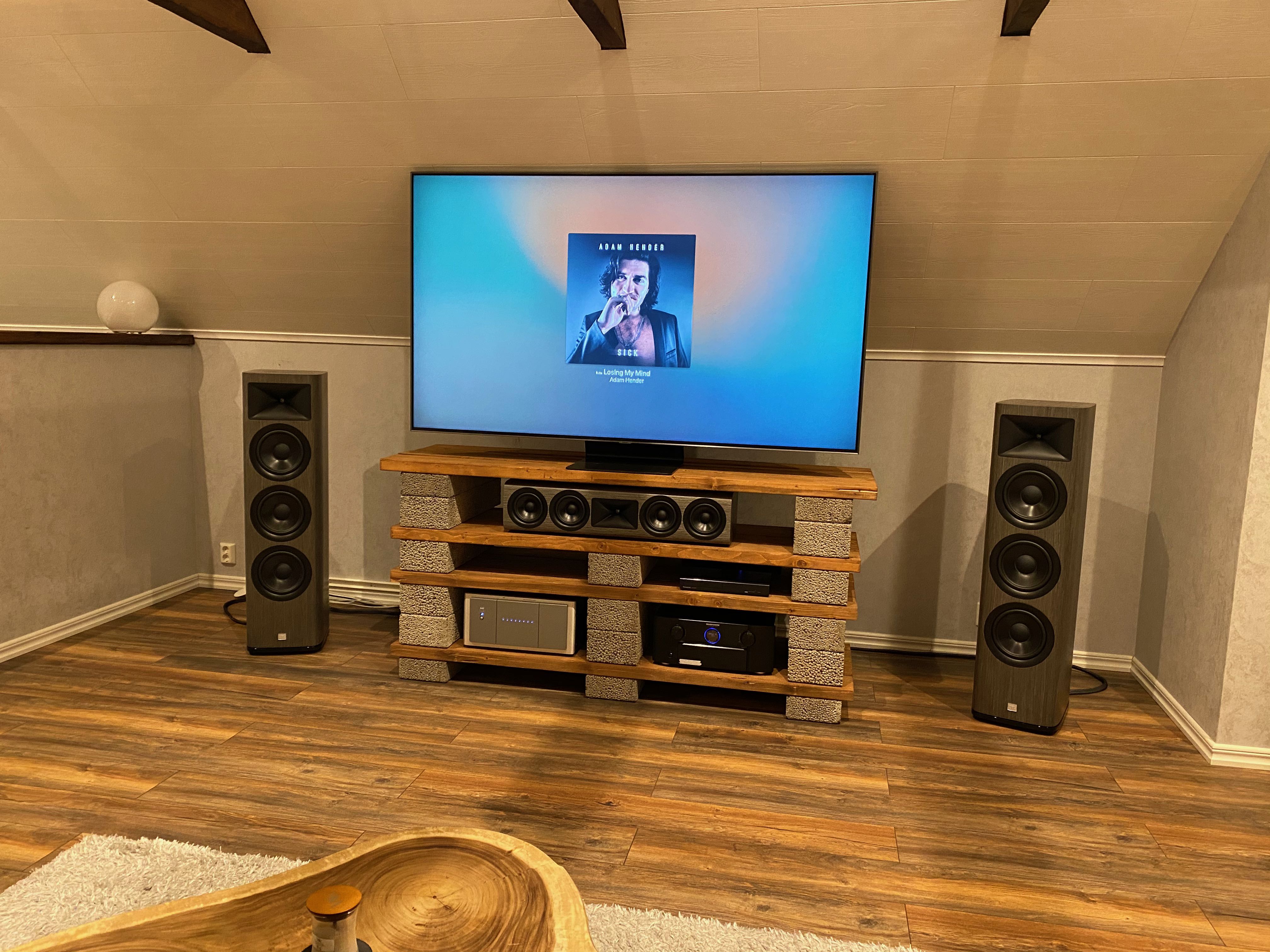

Håller på och rita en sub till mina JBL HDI-3800.
Först och främst till musik men ska finnas SPL för Bio med sedan.

Här tänkte jag köra med Seas populära 10” XM001 L26ROY

Hade först tänkt bygga likt REL och stacka 3-4st men
bygga 6-8st lådor blir mycket jobb men även 4st blir 1400mm högt.

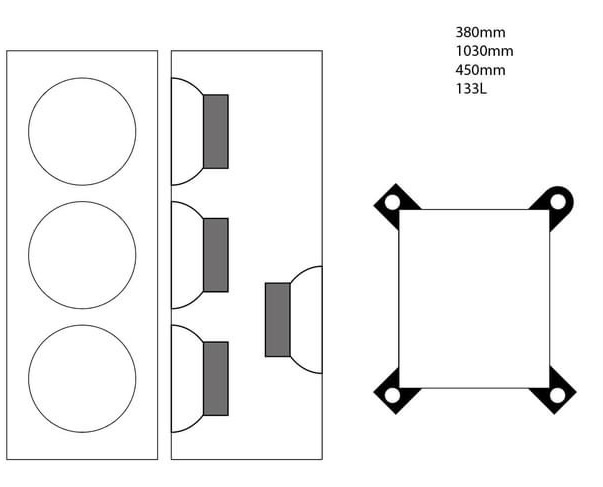

Så började rita på en sub med 3 eller 4st element.

Designmässigt är det bättre med 3st, även lådan blir mindre och alla element får
även mera volym.

Problemet här är att varje sub blir 12ohm.
Problemet i sig är inte 12ohm utan jag måste ha 1st bryggat steg till varje sub.
(Eller ett 4kanalssteg)

Tänkte då annars klämma in ett 4e element.
Men vart skulle man placera det?

Står lite och stampar och kommer inte vidare.

[jonasp]

Med 4 element per låda kan du med fördel parallel/seriekoppla. Dvs totalimpedansen är fortfarande nominell 4 ohm men känsligheten 6 dB högre.

Du kan inte sätta element 2+2 på varje sida om lådan?

[Antonic]

Exakt min tanke med, 4ohm blir ju optimalt med steget
Såklart det går men gillar inte riktigt den designen då den blir lite tråkig att se på.
Vill gärna gör den så smal som möjligt även om 380mm är ett måste för få upp lite volym.

Går klämma in 4st på höjden med då blir lådan 122cm + fötter.

[Ayebee]

Du kan inte sätta element 2+2 på varje sida om lådan?

+1 på detta. Om du är ute efter jämnast möjliga frekvensgång skulle du kanske överväga fler än en sub. Harman (som ju står bakom dina JBL) har gjort en del research, t.ex. här: https://www.harman.com/documents/multsubs_0.pdf

[Antonic]

Du kan inte sätta element 2+2 på varje sida om lådan?

+1 på detta. Om du är ute efter jämnast möjliga frekvensgång skulle du kanske överväga fler än en sub. Harman (som ju står bakom dina JBL) har gjort en del research, t.ex. här: https://www.harman.com/documents/multsubs_0.pdf

Tusen tack, detta ska läsas igen

Detta blir 2st subbar för musik framförallt sedan får man se vad man kan hitta på, tanken är flytta inom 2 år och kan då utöka med 2st till.

Men måste dom vara på sidorna eller blir det sämre som ritningen att 1 spelar bakåt?

Den kan ju annars spela uppåt om man vill?

[Ayebee]

Två subwoofers med två element i varje som spelar åt sidorna "magnet mot magnet" kunde nog bli bra. Fördelen med monteringen är att krafterna som elementen producerar tar ut varandra och du sänker vibrationer och distorsion - alldeles gratis, typ. 3+1 enligt ditt förslag har inte samma goda effekt. Tyvärr har jag inte provat allt detta själv, men teorierna och fysiken verkar vara på det här uppläggets sida, så att säga.

[I-or]

Om du vill bli av med en hel del av jämna ordningars distorsion (vilka dominerar THD för låga frekvenser) kan du med fördel vända ena sidans element med magneten utåt. Detta gör mycket mer för välljudet än kraftutsläckning via montering magnet mot magnet. Du kan montera elementen på under- och översidan av lådan om du vill. Fult, ja, men vad gör man inte för välljudets skull?

[jonasp]

Jag trodde först du skulle bygga flera lådor med flera element. Jag ser nu att det går att tolka som att du överväger bygga en enda stor låda. Detta avråder jag från - bygg åtminstone två lådor och fördela basarna mellan dessa, men allra helst 4 lådor. Multipla lådor är mer placeringsvänliga och du får större möjlighet att optimera rummet.

Sedan kan det som I-or skriver vara en god idé att släcka ut andratonsprodukter om du nu ändå ska ha ett jämnt antal element i varje låda. Detta står ju naturligtvis inte i motsatsförhållande till mekanisk utsläckning av vibrationerna, om man nu känner för det!

[Kraniet]

XM004-04 ger mycket lägre Q-värde i lådan. Tex Q0,56 i 10 liter lådvolym.

Men vill du hålla dig över 100ggr elementets slagvolym så bör varje element ha 48 liter till godo.

[rajapruk]

Sedan kan det som I-or skriver vara en god idé att släcka ut andratonsprodukter om du nu ändå ska ha ett jämnt antal element i varje låda. Detta står ju naturligtvis inte i motsatsförhållande till mekanisk utsläckning av vibrationerna, om man nu känner för det!

Hur gör man då? En utåtvänd woofer som spelar elektriskt fasvänd med den inåtvända på motsatta sidan av lådan?

[jonasp]

Jag gjorde en skiss - med ljudeffekter!

[rajapruk]

Den högra skissen, blir inget output alls typ eller? Elementen släcker ut varandra akustiskt?

Den vänstra skissen, blir det 6dB mer akustisk output än om det bara hade varit 1 element i lådan?

[jonasp]

Båda har 6 dB mer nivå än ett ensamt element.

I den högra rör sig elementen mot varandra vid positiv signal, dvs den akustiska signalen fördubblas, nettorörelsen mekaniskt blir nästan noll, samt andratonsprodukter släcks ut. Största problemet är hur man rent praktiskt ska montera elementen!

[MagnusÖstberg]

Båda Förslagen från Jonas är bra.

Hursomhelst blir 4 element i samma lådkonstruktion tokstort.

Jag skulle rekommendera den vänstra och göra 4 lådor med två element i varje. De blir ändå +90 liter styck.

Med 4 lådor kan du stacka dem, eller sprida ut dem. De blir också lättare att flytta.

Själv hade jag dock gjort 8 enskilda lådor. Det ger ännu mer flexibilitet. Akustiskt vore det bra om höjden på lådorna var sådana att 4 stycken når upp till taket. Gör du dem grunda och lite bredare, tar de heller knappt någon golvyta.

[rajapruk]

Finns det kommersiella basar som är byggda såhär? Det har jag aldrig sett.
Känns genialt ju. Kul att man lärde sig något nytt idag. Faktiskt for president!

[rajapruk]

F-n också att jag inte visste om detta när jag designade mina egna hörnmöjliga högtalare. Hade nog gjort något åt detta hållet i så fall för wooferlådorna.

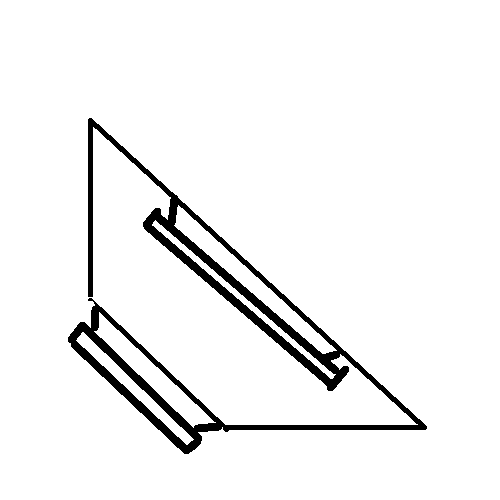

(ful ful fulskiss)
Ska föreställa samma element fram och bak.


Det hade minskat mitt SBIR-problem från hörnet också betydligt

[MagnusÖstberg]

Finns det kommersiella basar som är byggda såhär? Det har jag aldrig sett.
Känns genialt ju. Kul att man lärde sig något nytt idag. Faktiskt for president!

Det högra av Jonas förslag använder Ino på sin dyraste basmodul, då med två stycken 12” i varje. Med dessa 10” basar tycker jag nog att modulenheyrn som krävs för montering tar stor plats och är omständig.

[jonasp]

Det finns massor med olika exempel på parkopplade element där ett av dem är vänt för att sänka distorsionen. T ex Miller & Kreisel.

https://mksound.com/products/x-series/x12/

Det är kanske vanligast i dipolbasar. Där förekommer det även med en montering så att både andraton och vibrationer reduceras.

[I-or]

Det finns en viss fördel med att kraftbalansera magnet mot magnet eftersom lådan då inte behöver ta upp annat än krafter orsakade av ljudtrycket. Detta har dock försumbar praktisk inverkan relativt utsläckning av framför allt andratonen som dominerar THD för de flesta element och specifikt L26ROY.

[rajapruk]

Det finns en viss fördel med att kraftbalansera magnet mot magnet eftersom lådan då inte behöver ta upp annat än krafter orsakade av ljudtrycket. Detta har dock försumbar praktisk inverkan relativt utsläckning av framför allt andratonen som dominerar THD för de flesta element och specifikt L26ROY.

Ser nu att jag har rätt låg andratonsdist på mina woofers i området det spelar (20Hz-650Hz). Bättre än purifi-woofers t.o.m tror jag (mätningen jag såg på purifi hade liknande dist-nivå fast vid 100dB output). Så jag kan nog sova lugnt att jag inte gjorde en sådan andratonsutsläckande konstruktion. Men det hade varit lite coolt.

EDS JBL 1501FE_Page_11.jpg (183.34 KiB) Visad 3359 gånger

(sorry för OT herr trådskapare)

[jonasp]

Andraton dominerar ju från 20 Hz till 70 Hz i mätningen. Vid 20 Hz är det 15 dB avstånd från 2:a ton till 3:e ton!

[rajapruk]

Andraton dominerar ju från 20 Hz till 70 Hz i mätningen. Vid 20 Hz är det 15 dB avstånd från 2:a ton till 3:e ton!

Nej du ser fel på färgerna. Det är tredjeton som är turkos. Andraton är röd.

[jonasp]

Andraton dominerar ju från 20 Hz till 70 Hz i mätningen. Vid 20 Hz är det 15 dB avstånd från 2:a ton till 3:e ton!

Nej du ser fel på färgerna. Det är tredjeton som är turkos. Andraton är röd.

Det har du alldeles rätt i!

[Antonic]

Jag trodde först du skulle bygga flera lådor med flera element. Jag ser nu att det går att tolka som att du överväger bygga en enda stor låda. Detta avråder jag från - bygg åtminstone två lådor och fördela basarna mellan dessa, men allra helst 4 lådor. Multipla lådor är mer placeringsvänliga och du får större möjlighet att optimera rummet.

Sedan kan det som I-or skriver vara en god idé att släcka ut andratonsprodukter om du nu ändå ska ha ett jämnt antal element i varje låda. Detta står ju naturligtvis inte i motsatsförhållande till mekanisk utsläckning av vibrationerna, om man nu känner för det!

Står lite längre ner men givetvis blir det flera subbar, tanken är 2st vid fronthögtalarna.
Sedan bygga en bakom soffan lite senare
Ska flytta till hus inom 2år så där blir det 4st, men då ska jag vara supernöjd med dessa subbar givetvis.

Skriver lite om elementen längre ner:

[Antonic]

XM004-04 ger mycket lägre Q-värde i lådan. Tex Q0,56 i 10 liter lådvolym.

Men vill du hålla dig över 100ggr elementets slagvolym så bör varje element ha 48 liter till godo.

Jag har kollat info om båda och tror en del har förväxlat dom så jag är väldigt osäker vilket element jag ska satsa på?
Andreas på Hifikit skulle hjälpa mig men inte fått svar än.

Sett några byggen med 25L per element och lite extra EQ pga det och funkat bra.
Men undrar vilken version dom använt

[Antonic]

Om du vill bli av med en hel del av jämna ordningars distorsion (vilka dominerar THD för låga frekvenser) kan du med fördel vända ena sidans element med magneten utåt. Detta gör mycket mer för välljudet än kraftutsläckning via montering magnet mot magnet. Du kan montera elementen på under- och översidan av lådan om du vill. Fult, ja, men vad gör man inte för välljudets skull?

Ja vända magneten har man gjort när man höll på med Bilstereo.
Du får ju 5L per element mera lådvolym med men tror vi håller oss med magneten inåt här.

Montera det under kommer inte synas alls och uppåt kommer inte heller synas speciellt då man
kan sänka ner elementet i samma nivå som lådan.

[Antonic]

Det finns en viss fördel med att kraftbalansera magnet mot magnet eftersom lådan då inte behöver ta upp annat än krafter orsakade av ljudtrycket. Detta har dock försumbar praktisk inverkan relativt utsläckning av framför allt andratonen som dominerar THD för de flesta element och specifikt L26ROY.

Ursäkta en dum fråga, men kan man få en förklaring på andratonen och hur man motverkar den?

[Antonic]

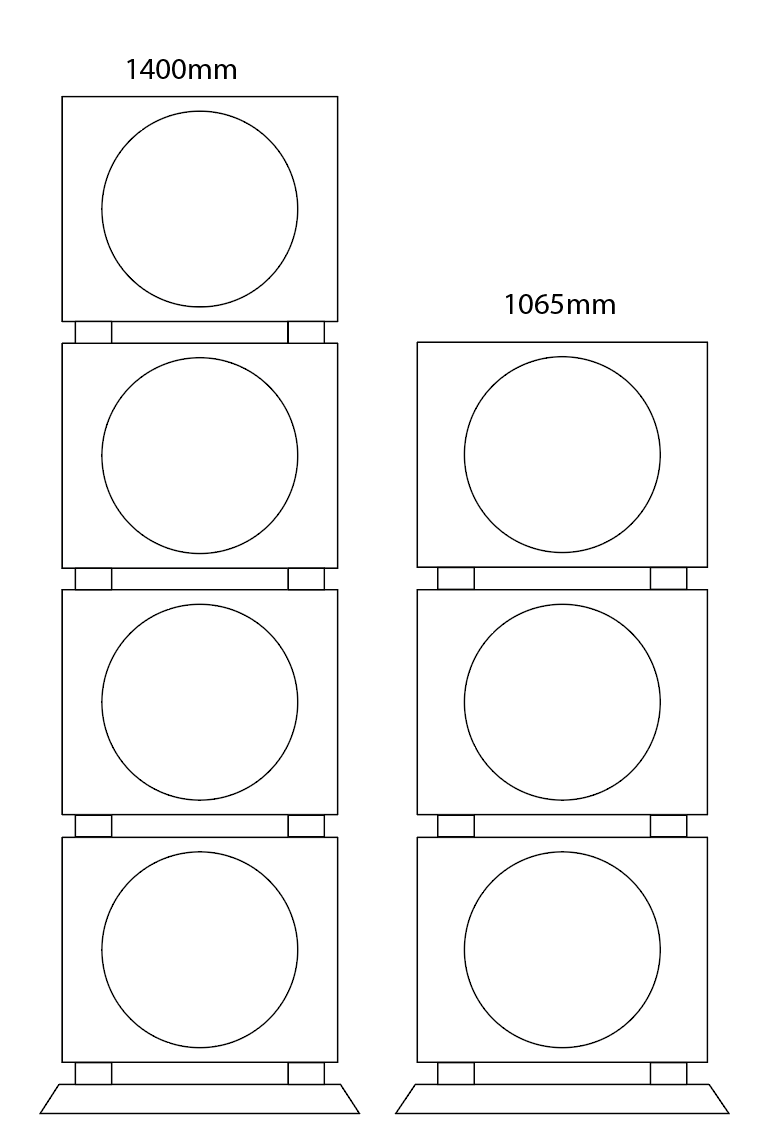

Ritade på en version med stackade lådor istället men blev högt med 4st.

[I-or]

Det finns en viss fördel med att kraftbalansera magnet mot magnet eftersom lådan då inte behöver ta upp annat än krafter orsakade av ljudtrycket. Detta har dock försumbar praktisk inverkan relativt utsläckning av framför allt andratonen som dominerar THD för de flesta element och specifikt L26ROY.

Ursäkta en dum fråga, men kan man få en förklaring på andratonen och hur man motverkar den?

Andratonsdistorsionen dyker upp som ett extra oönskat bidrag vid dubbla drivfrekvensen, d.v.s. om du t.ex. vill spela en ren sinus vid 40 Hz får du också ett bidrag vid 80 Hz. Andraton, fjärdeton o.s.v. utgör s.k. jämna ordningar och beror på asymmetri i drivningen av konen, alltså att kraften från motorn eller fjädringen blir större när konen rör sig inåt än när den rör sig utåt (eller tvärtom). Den här typen av distorsion dominerar den totala distorsionen för detta element och kan därför vara bra att försöka minimera.

[Antonic]

Det finns en viss fördel med att kraftbalansera magnet mot magnet eftersom lådan då inte behöver ta upp annat än krafter orsakade av ljudtrycket. Detta har dock försumbar praktisk inverkan relativt utsläckning av framför allt andratonen som dominerar THD för de flesta element och specifikt L26ROY.

Ursäkta en dum fråga, men kan man få en förklaring på andratonen och hur man motverkar den?

Andratonsdistorsionen dyker upp som ett extra oönskat bidrag vid dubbla drivfrekvensen, d.v.s. om du t.ex. vill spela en ren sinus vid 40 Hz får du också ett bidrag vid 80 Hz. Andraton, fjärdeton o.s.v. utgör s.k. jämna ordningar och beror på asymmetri i drivningen av konen, alltså att kraften från motorn eller fjädringen blir större när konen rör sig inåt än när den rör sig utåt (eller tvärtom). Den här typen av distorsion dominerar den totala distorsionen för detta element och kan därför vara bra att försöka minimera.

Tack för den förklaringen
