SMACK – Solhaga planar Magnetic Acoustic Click Kinematics

Inläggav solhaga » 2025-12-11 18:40

2:36 in på låtenDrum Boogie från Live is Life med Arne Domnérus mfl, har alltid med mina tidigare byggen kunnat höra trummisen Rasmus Kihlberg tydligt göra ett oralt smackljud.
Det är så jag har tolkat lätet i alla fall.

Men med mina senaste SOB kan jag knappt höra det och då endast för att jag vet att det finns där.

Något måste göras...

Så det får bli en SMACK – Solhaga planar Magnetic Acoustic Click Kinematics
Senast redigerad av solhaga 2025-12-15 12:35, redigerad totalt 1 gång.

Användarvisningsbild
goat76

Inlägg: 7298
Blev medlem: 2012-08-25

Re: 2:36 in på låten

Inläggav goat76 » 2025-12-11 20:13

solhaga skrev:Drum Boogie från Live is Life med Arne Domnérus mfl, har alltid med mina tidigare byggen kunnat höra trummisen Rasmus Kihlberg tydligt göra ett oralt smackljud.
Det är så jag har tolkat lätet i alla fall.

Men med mina senaste SOB kan jag knappt höra det och då endast för att jag vet att det finns där.

Något måste göras...


Jag kan höra något vid den tidpunkten, men tycker det mer låter som något litet avbrott eller någon slags störning. Kanske är smackljudet bortredigerat på den versionen som återfinns på Qobuz och Tidal?

Användarvisningsbild
solhaga

Inlägg: 2664
Blev medlem: 2014-04-25

Re: 2:36 in på låten

Inläggav solhaga » 2025-12-11 20:42

Jag har CD:n från High Fidelity.

Användarvisningsbild
solhaga

Inlägg: 2664
Blev medlem: 2014-04-25

Re: 2:36 in på låten

Inläggav solhaga » 2025-12-12 00:37

solhaga skrev:Något måste göras...


Kanske en 100x100mm punktkälleplanär som mellanregister?




Användarvisningsbild
solhaga

Inlägg: 2664
Blev medlem: 2014-04-25

Re: 2:36 in på låten

Inläggav solhaga » 2025-12-12 11:45

Jag tänker bygga Solhagas planplanära punktkälla. Har du ett bra akronym på engelska?


Här är några akronymer som fungerar som uttalbara engelska ord och samtidigt anspelar på Solhaga’s Planar Point Source:

Förslag på akronymer

SPOT – Solhaga’s Planar One-source Transducer
Lätt att uttala, associeras med en punkt (spot = punkt).

SCOPE – Solhaga’s COherent Planar Emitter
Ger känsla av precision och fokus.

SPARK – Solhaga’s Planar Acoustic Radiation Kernel
Teknisk men ändå ”levande”.

SPLASH – Solhaga’s Planar Localized Acoustic SourcH
Lite lekfullt men ändå relaterat till en lokaliserad källa.

SPHERE – Solhaga’s Planar High-Efficiency Radiating Emitter
Syftar direkt på punktkällans sfäriska vågfronter.

SOLAR – SOlhaga’s Linear Acoustic Radiator
Kopplar till Solhaga och planar geometri.

SPPS – Solhaga Planar Point Source
Direkt, renodlat tekniskt.

SPRE – Solhaga’s Planar Radiating Emitter
Kort, neutralt, passar datablad.

SPICE – Solhaga’s Planar Integrated Coherent Emitter
Får den att låta högteknologisk.

Användarvisningsbild
Almen
Hilbert

Inlägg: 18626
Blev medlem: 2005-01-01
Ort: Göteborg

Re: 2:36 in på låten

Inläggav Almen » 2025-12-12 13:15

SOLPOINT - SOLhagas Planar Omni Integrated No-nonsense Transducer

Kan även skrivas som
SPOINT - Solhagas Planar Omni Integrated No-nonsense Transducer
"Nämn tre av de köttätande växter som vid mässan i Hannover med hull och hår slukade den då ditresta gosskören. Svara!"

Användarvisningsbild
Prozac

Inlägg: 813
Blev medlem: 2003-09-25
Ort: Väster om Sthlm

Re: 2:36 in på låten

Inläggav Prozac » 2025-12-12 14:09

solhaga skrev:
solhaga skrev:Något måste göras...

Kanske en 100x100mm punktkälleplanär som mellanregister?


Bygger du om dem får de heta SOB-DOS

DOS=Drummer Oral Smackers :)
Ha en rimligt trevlig dag.

Användarvisningsbild
solhaga

Inlägg: 2664
Blev medlem: 2014-04-25

Re: 2:36 in på låten

Inläggav solhaga » 2025-12-12 14:42

Drummer Oral Smackers :D

Jag vet dock inte i nuläget om det ens blir öppen baffel för detta element.
Enbart SODOS kanske då.

Sedan blir det väl en diskant också, har inte bestämt om det blir en AMT eller en planär där
Det är lite problem med att få upp resistansen för en planärdiskant på grund av de mindre måtten samt att SPL lär bli låg.
AMT i den dimensionen har jag däremot byggt förut:

Användarvisningsbild
solhaga

Inlägg: 2664
Blev medlem: 2014-04-25

Re: 2:36 in på låten

Inläggav solhaga » 2025-12-15 12:07

Efter lite bollande med ChatGPT, är detta en stark kandidat:

SMACK – Solhaga planar Magnetic Acoustic Click Kinematics

- Kinematics = rörelselära → exakt relevant för membranets rörelse.
- Låter avancerat och helt ingenjörsmässigt korrekt.
- Fungerar mycket bra som akronymhelhet.

Användarvisningsbild
solhaga

Inlägg: 2664
Blev medlem: 2014-04-25

Re: SMACK – Solhaga planar Magnetic Acoustic Click Kinematic

Inläggav solhaga » 2025-12-15 12:42

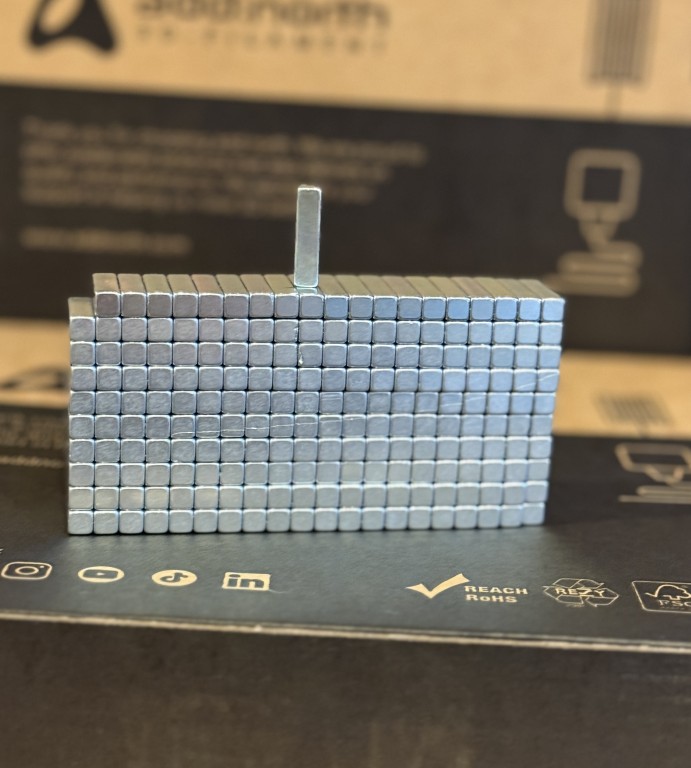

Nya magneter.

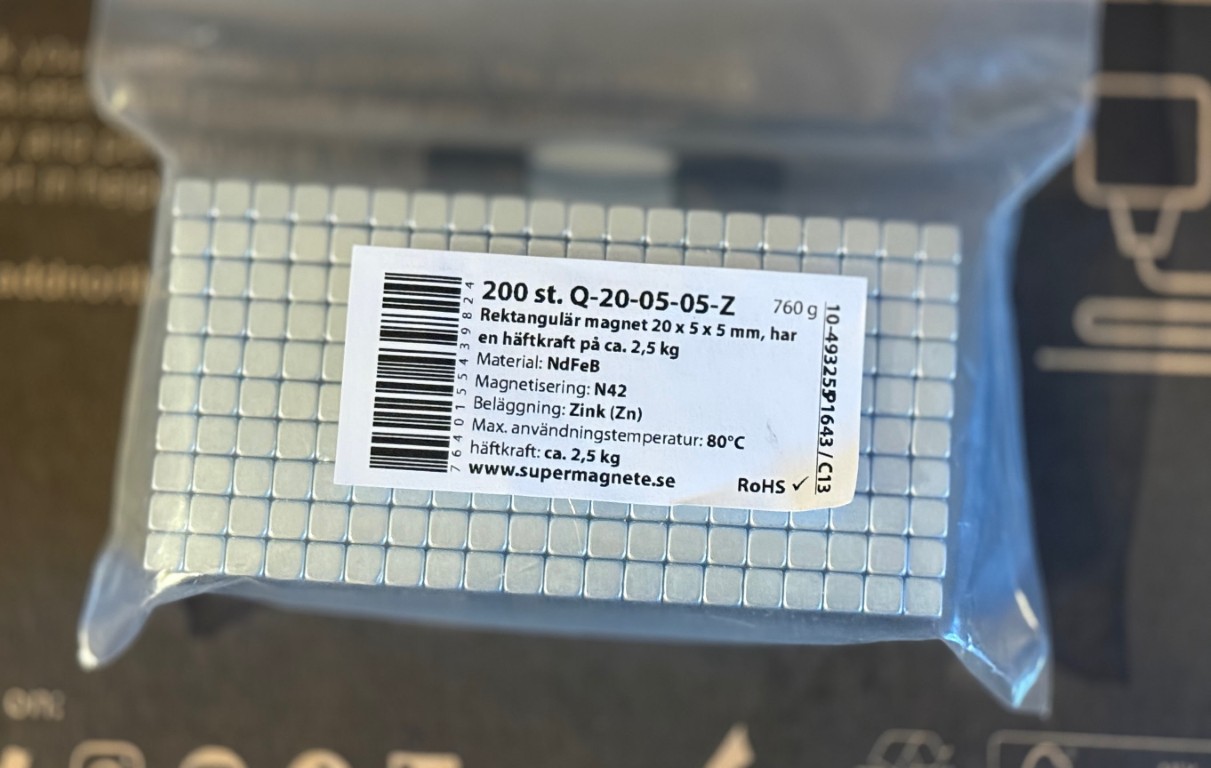

Denna gång något starkare än de i SMAPPP; N42 istället för N35.

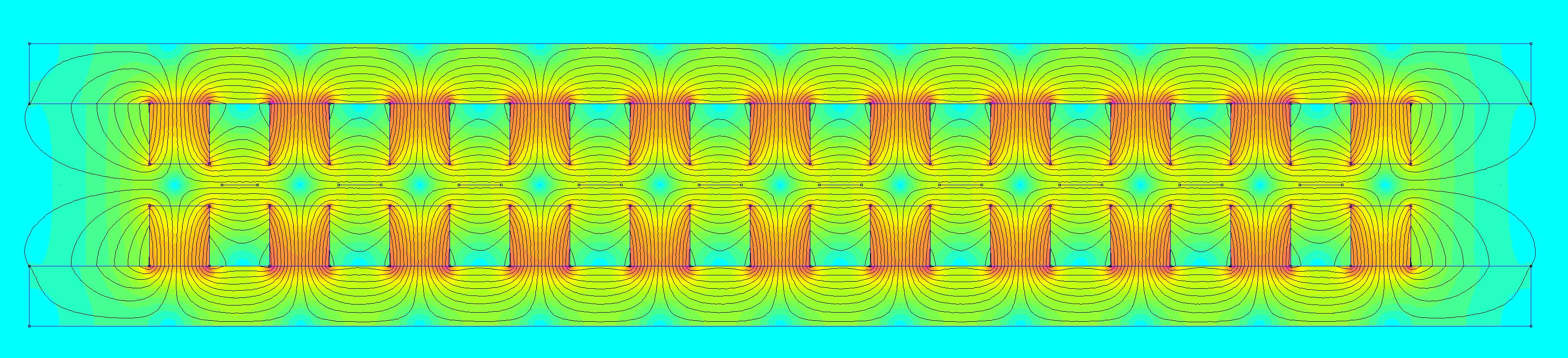

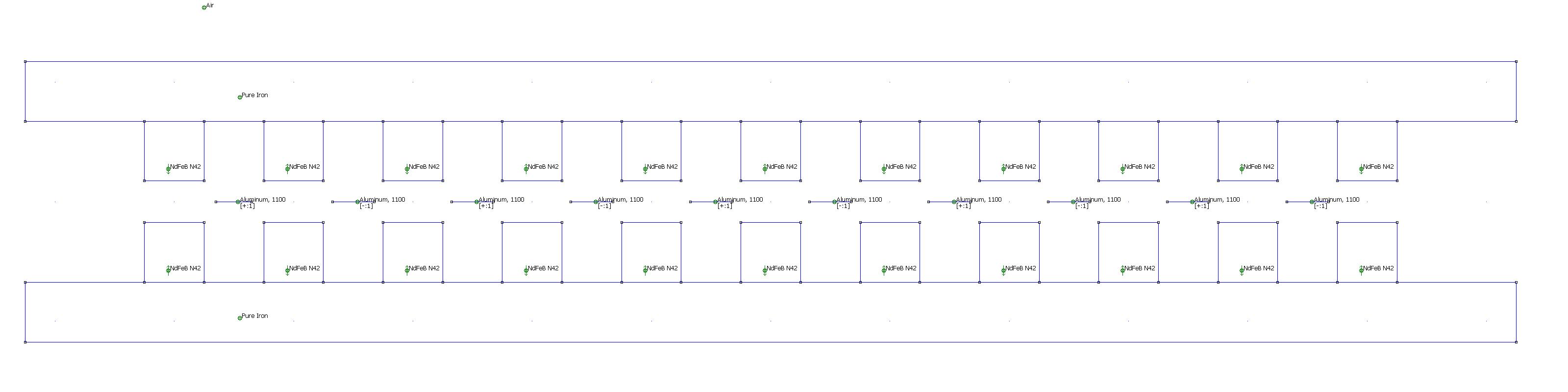

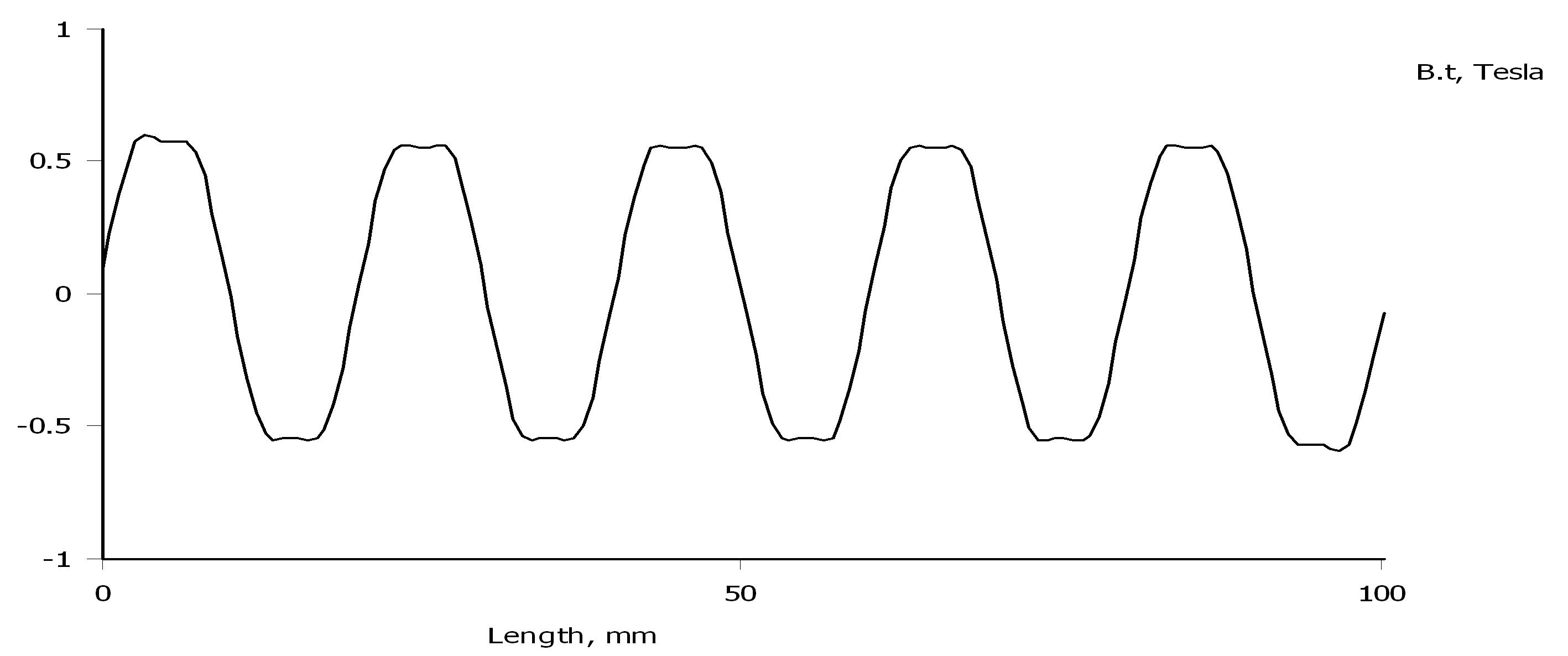

Geometri 5x5mm ger också en starkare magnetisk flödesäthet.
20mm långa för enklare applicering på plåtarna.


Det kommer att bli lite svårare med att applicera dom rätt med avseende på polaritet.

Användarvisningsbild
solhaga

Inlägg: 2664
Blev medlem: 2014-04-25

Re: SMACK – Solhaga planar Magnetic Acoustic Click Kinematic

Inläggav solhaga » 2025-12-16 17:25

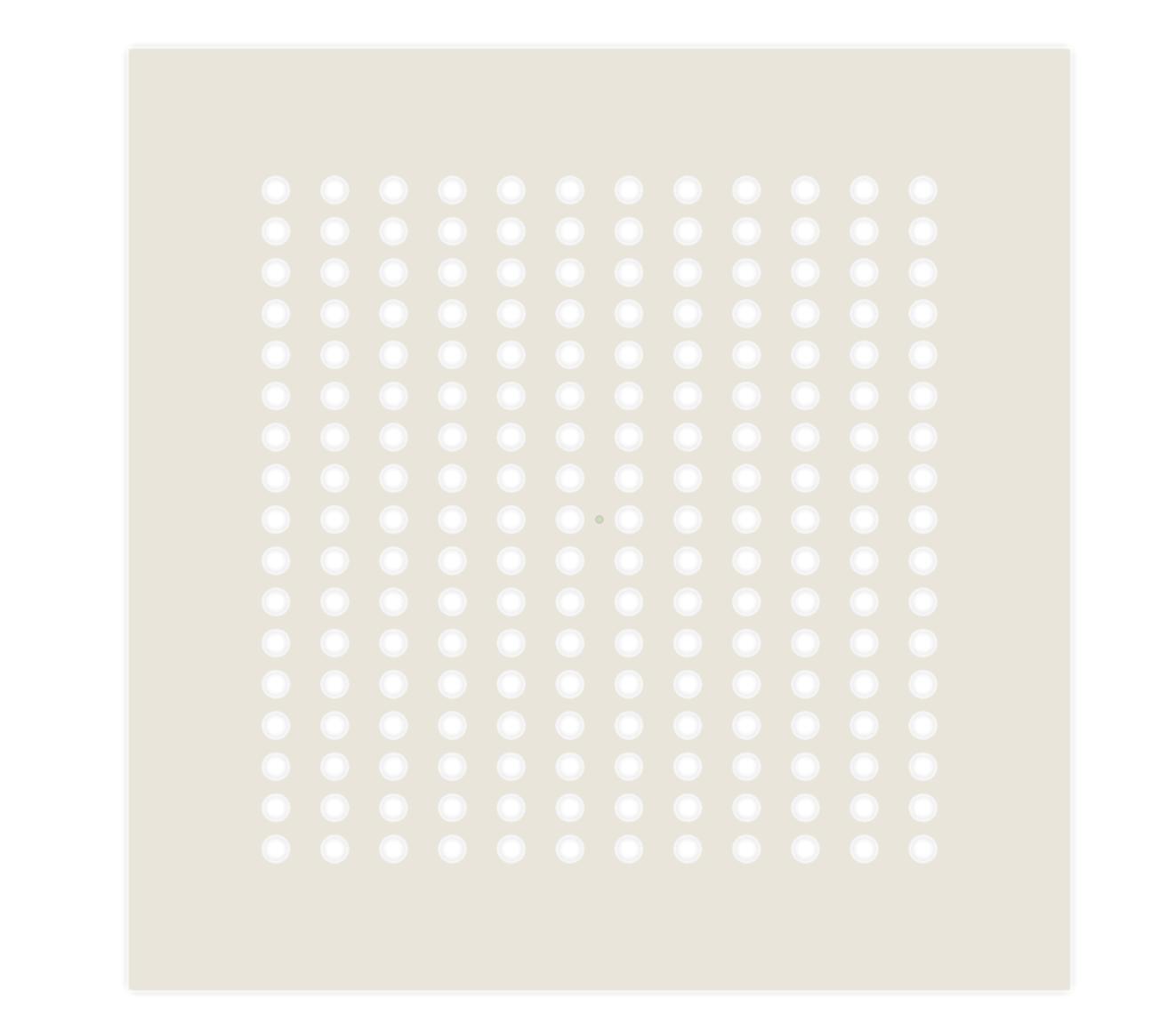

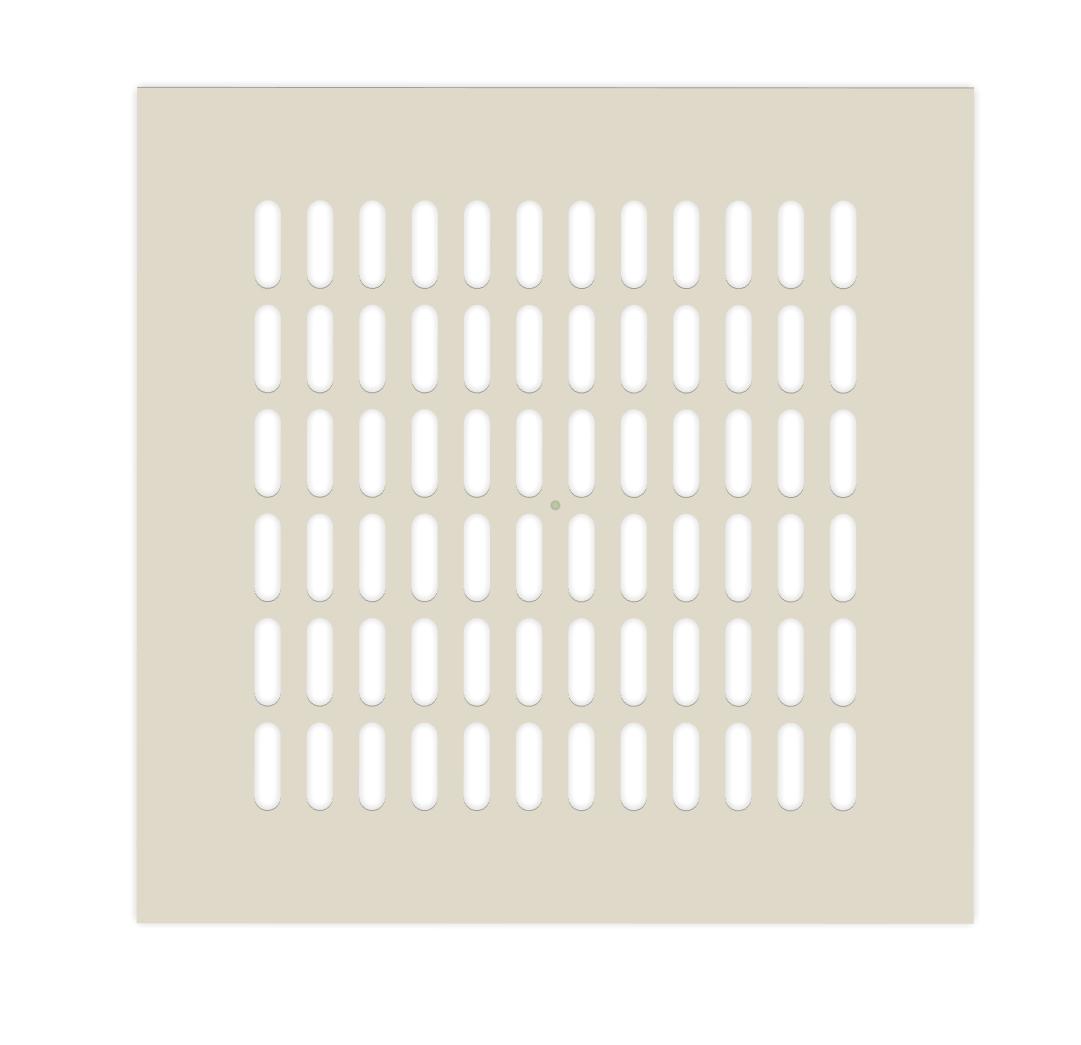

Första utkastet till ett 100x100mm midelement med 20x5x5mm magneter:

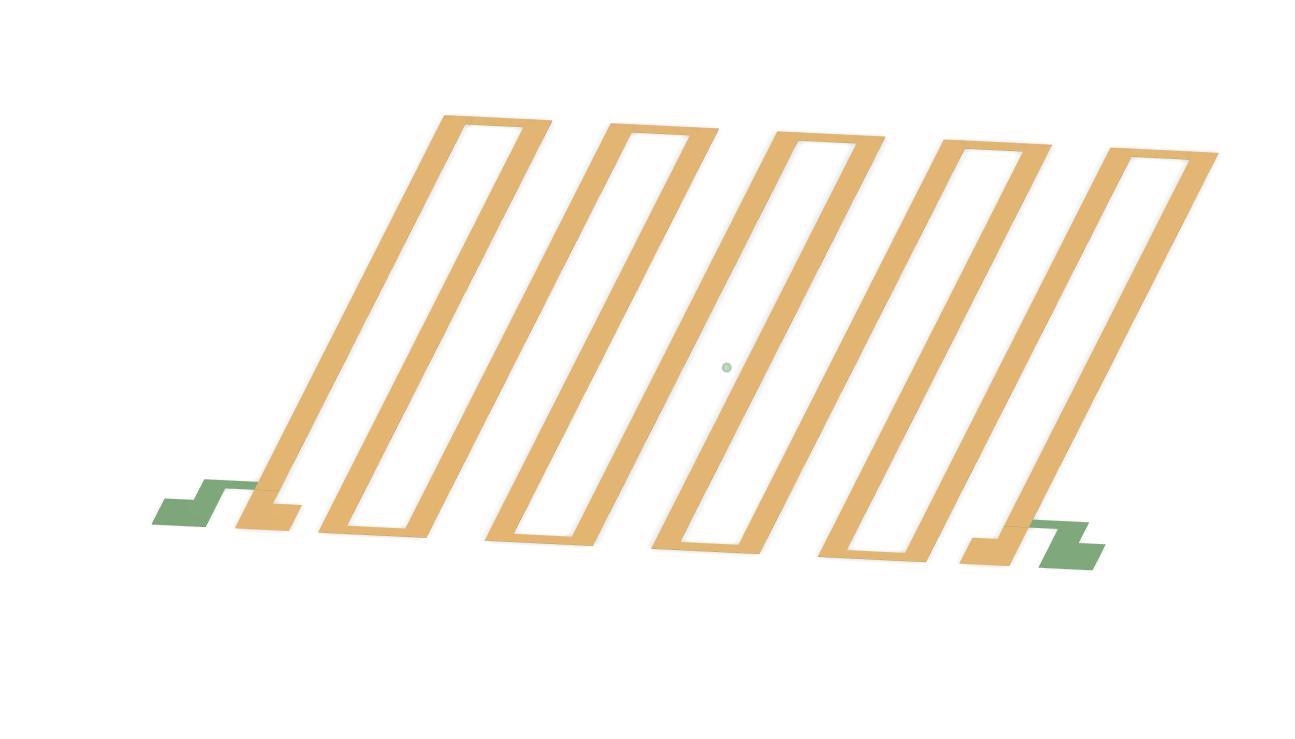

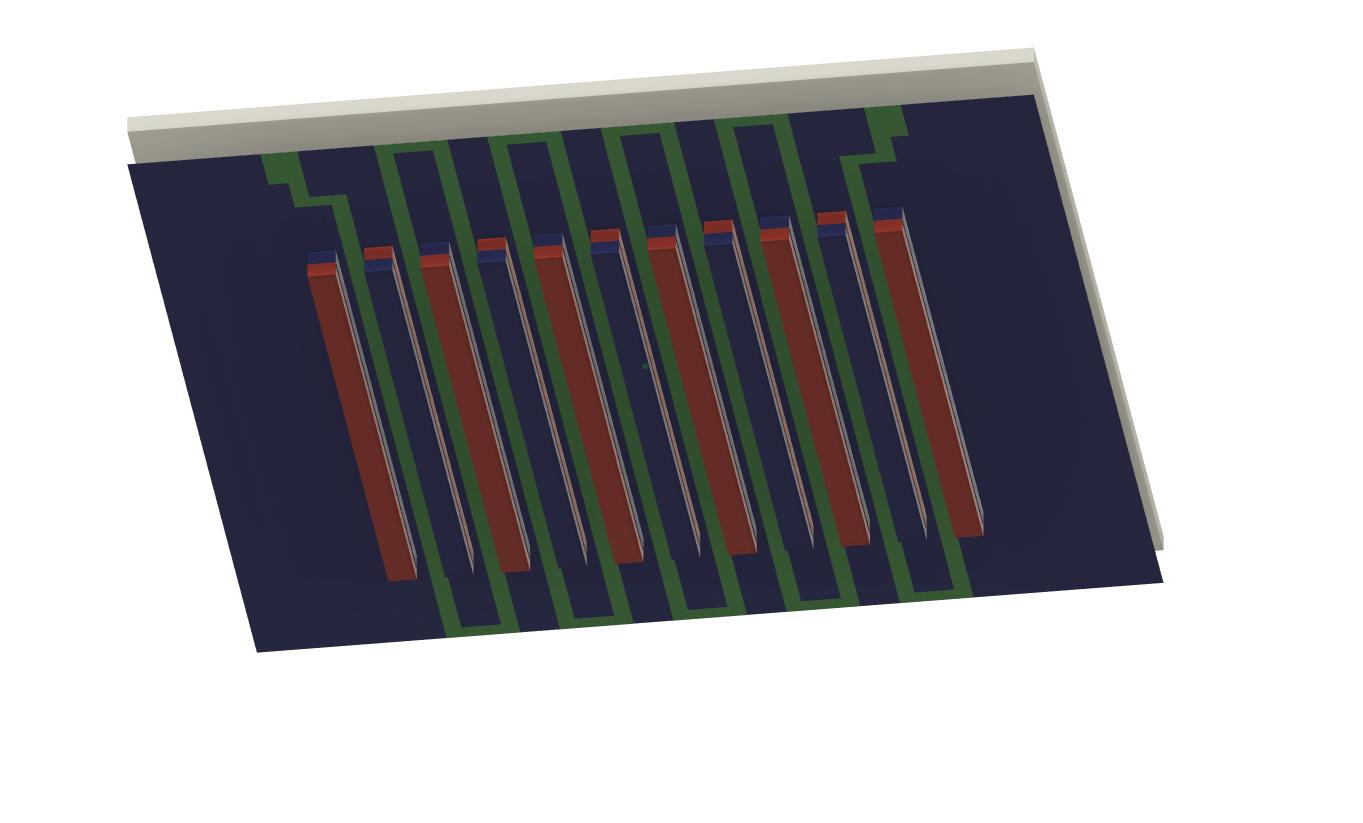

För att få upp resistansen måste det bli aluminiumledare (grönt och gult) på båda sidor om membranet.

Jag tror att 3mm tjock plåt räcker för att förhindra utåtriktad böjning orsakad av de repellerande krafterna från magneterna.

Användarvisningsbild
solhaga

Inlägg: 2664
Blev medlem: 2014-04-25

Re: SMACK – Solhaga planar Magnetic Acoustic Click Kinematic

Inläggav solhaga » 2025-12-18 11:57

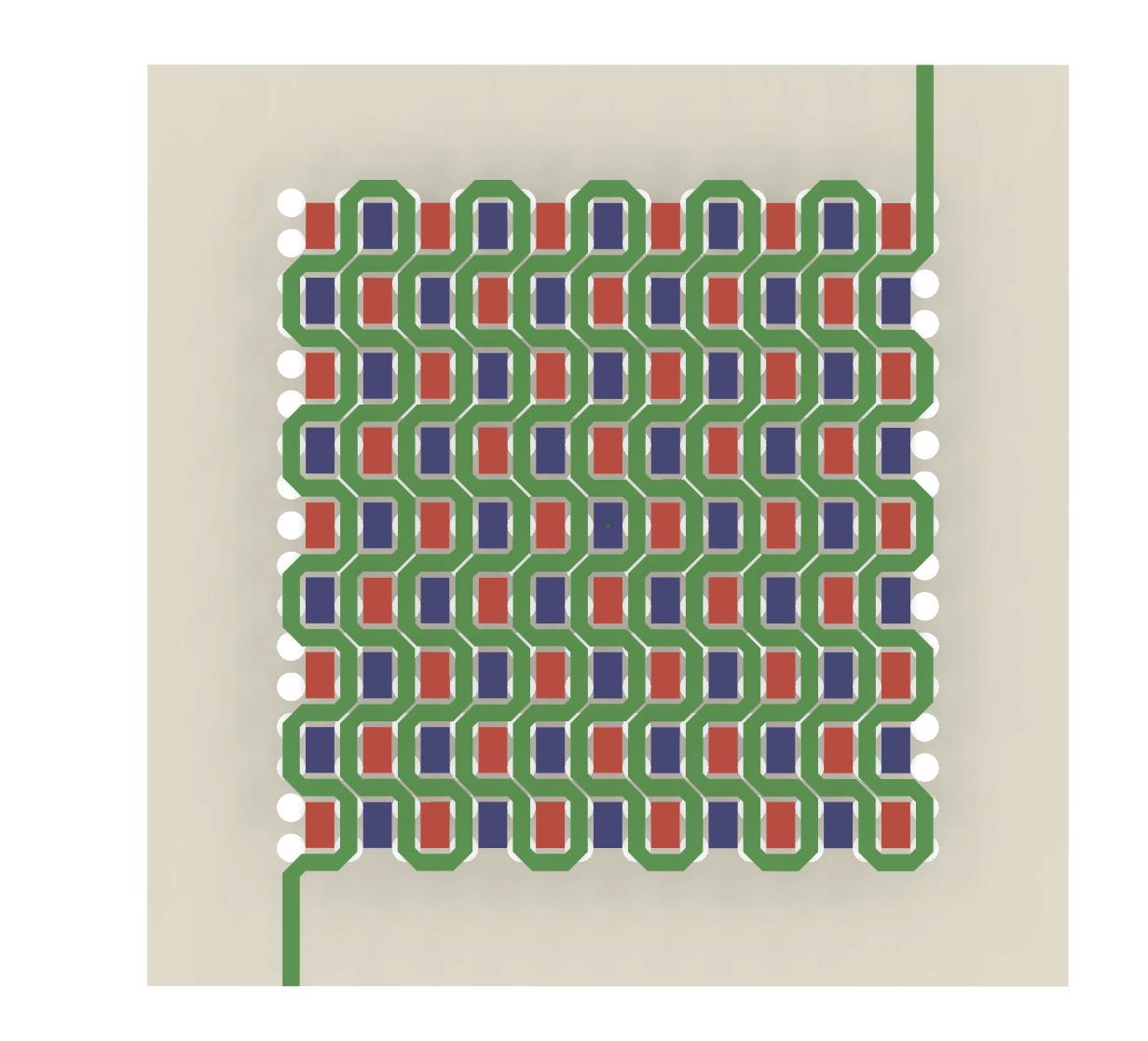

Det bli två varianter av mellanregisterelementet.

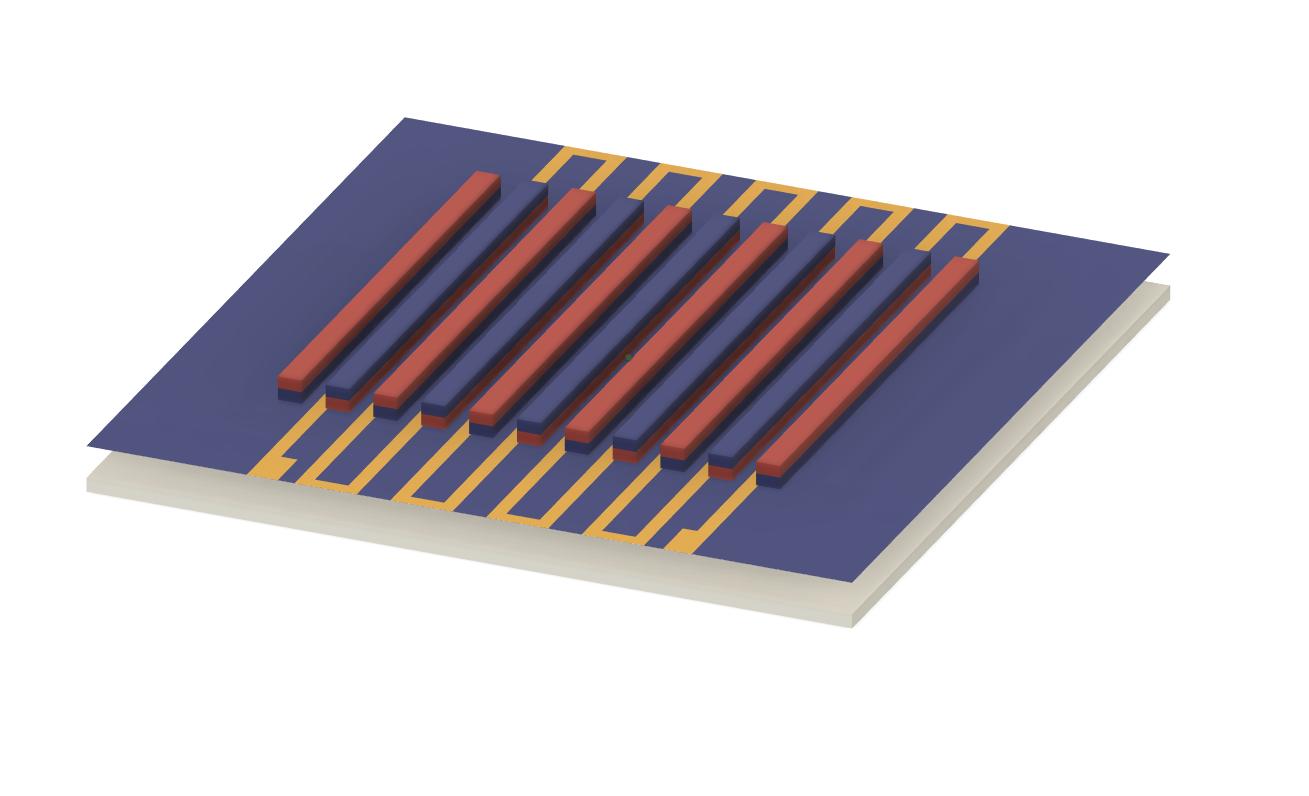

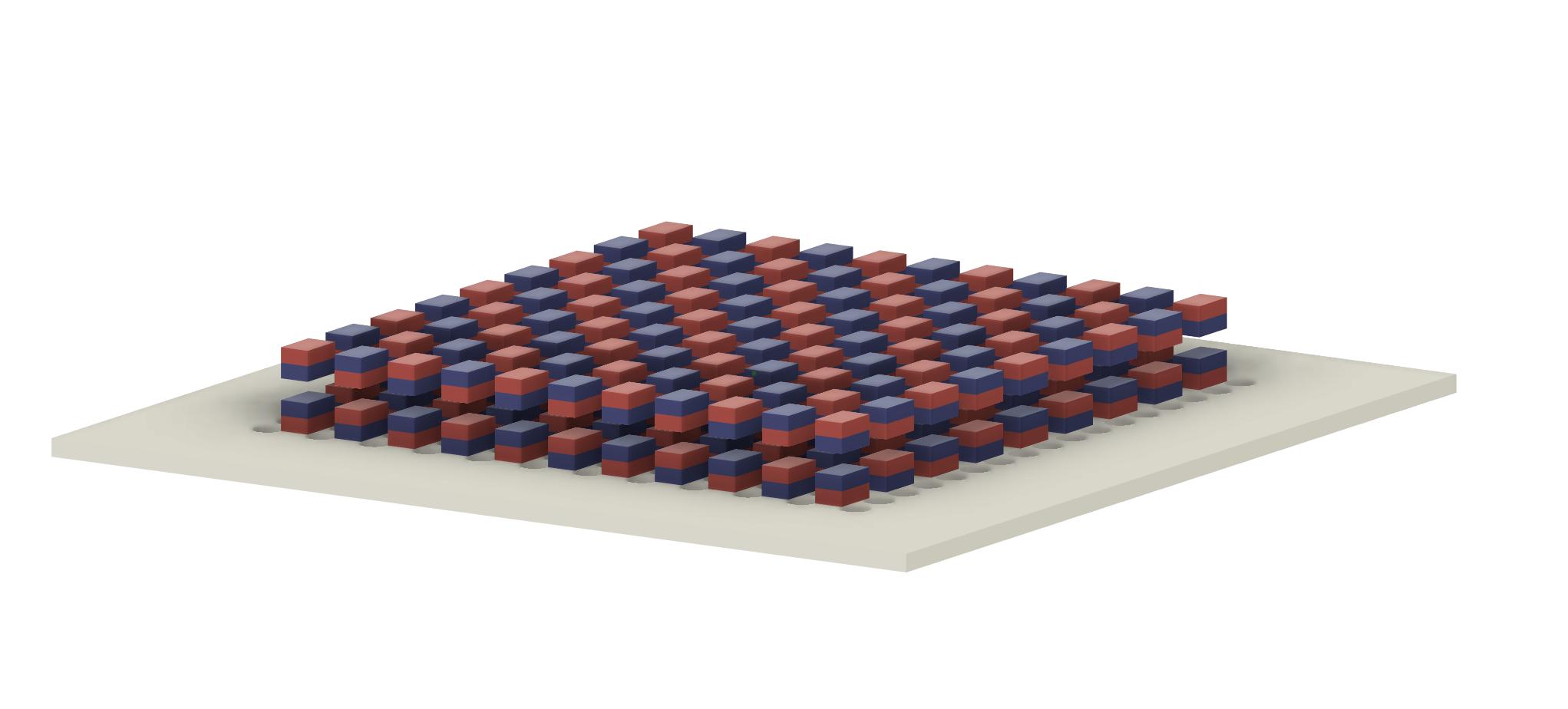

En med 20x5x5mm N42-magneter som nämnts tidigare:


"Push pull"-drivning är givet.

Ledare på båda sidor om membranet.

Ledarbanorna seriekopplas utanför membranet.

Samt en variant med 8x5x5mm N45-magneter:

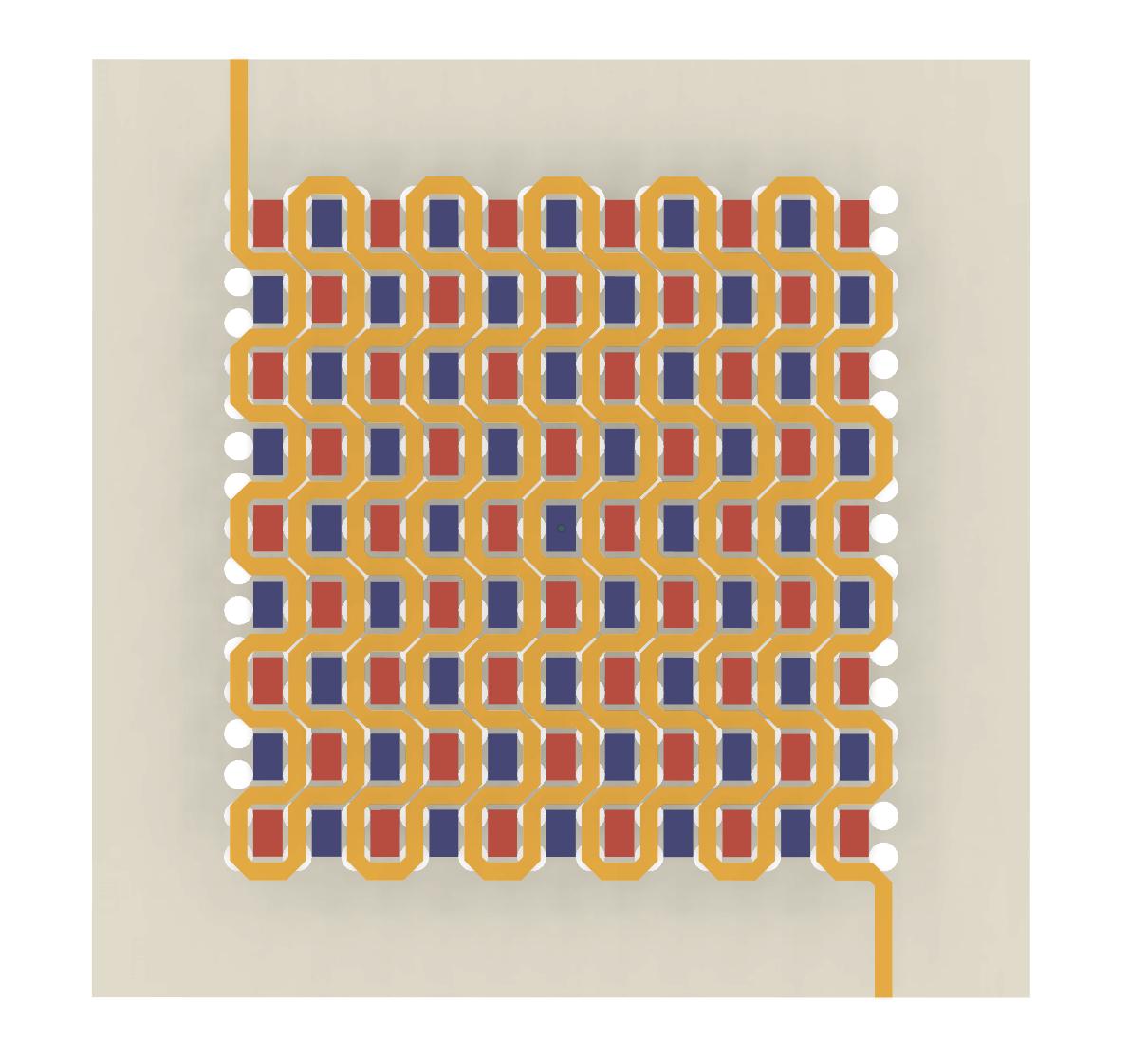

Ledarbanorna tar lite andra vägar här och utnyttjar den horosontella magnetiska flödestätheten runt om magneterna.

Jag kan inte FEMM-simulera detta med det 2D-verktyg jag förfogar över.
Så det får lov att bli mätningar av flödestätheten med några få magneter utplacerade innan ledningsmönstret fastställs.

Om jag kan få till ett bra ledarmönster, så har denna variant en uppenbar fördel; storleken på passiva områden reduceras.
Membranet kanske inte ens behöver veckas.

Användarvisningsbild
solhaga

Inlägg: 2664
Blev medlem: 2014-04-25

Re: SMACK – Solhaga planar Magnetic Acoustic Click Kinematic

Inläggav solhaga » 2026-01-10 19:37

Jag har funderat lite mer på hur membranet skall fästas och har kommit fram till att ett runt membran är att föredra, membranets periferi får då utgöra sin egen upphängning.

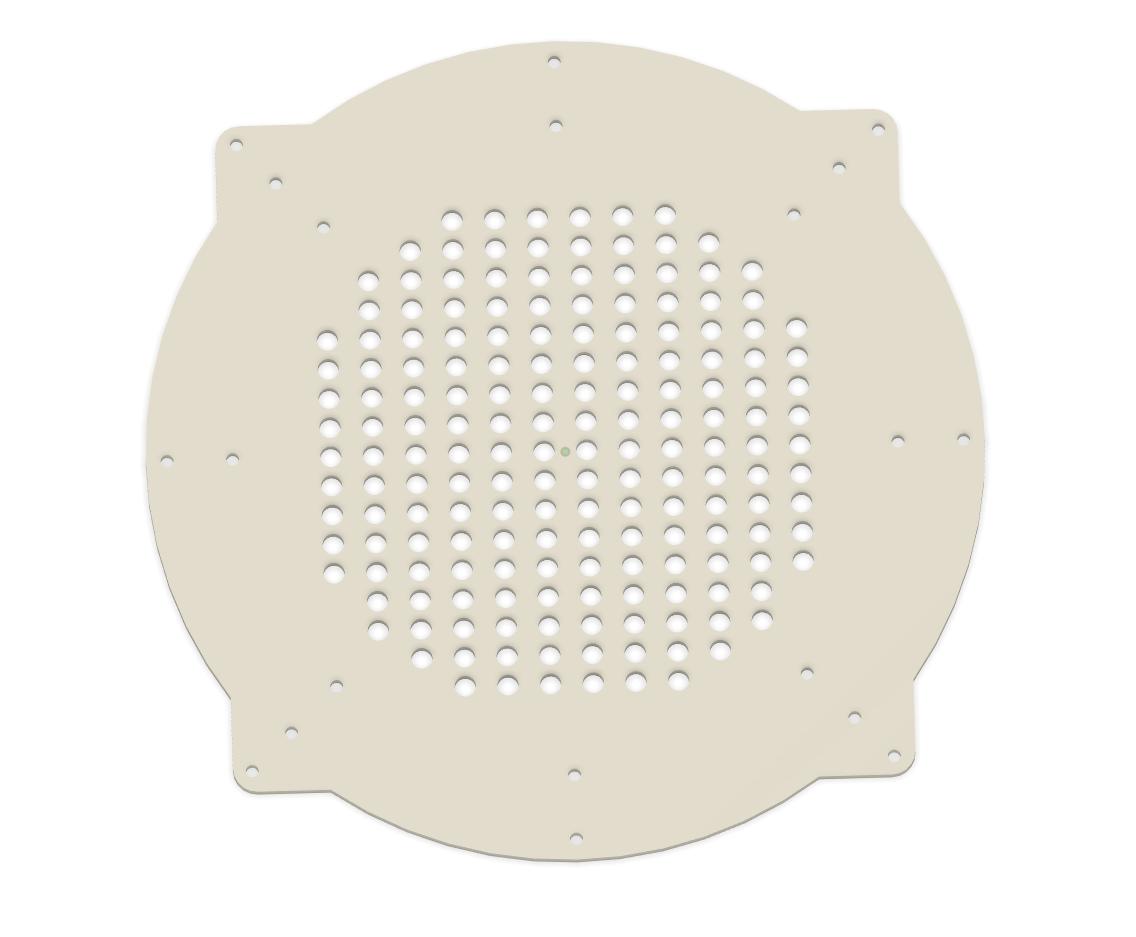

Rund plåt:

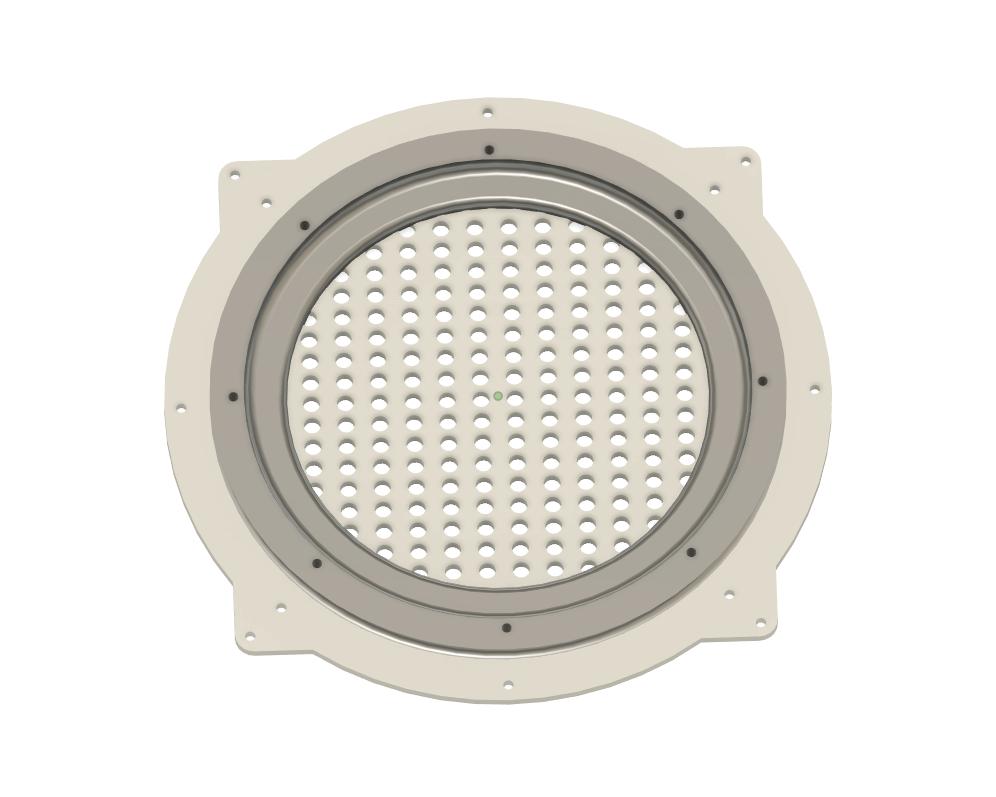

Undre hållare:

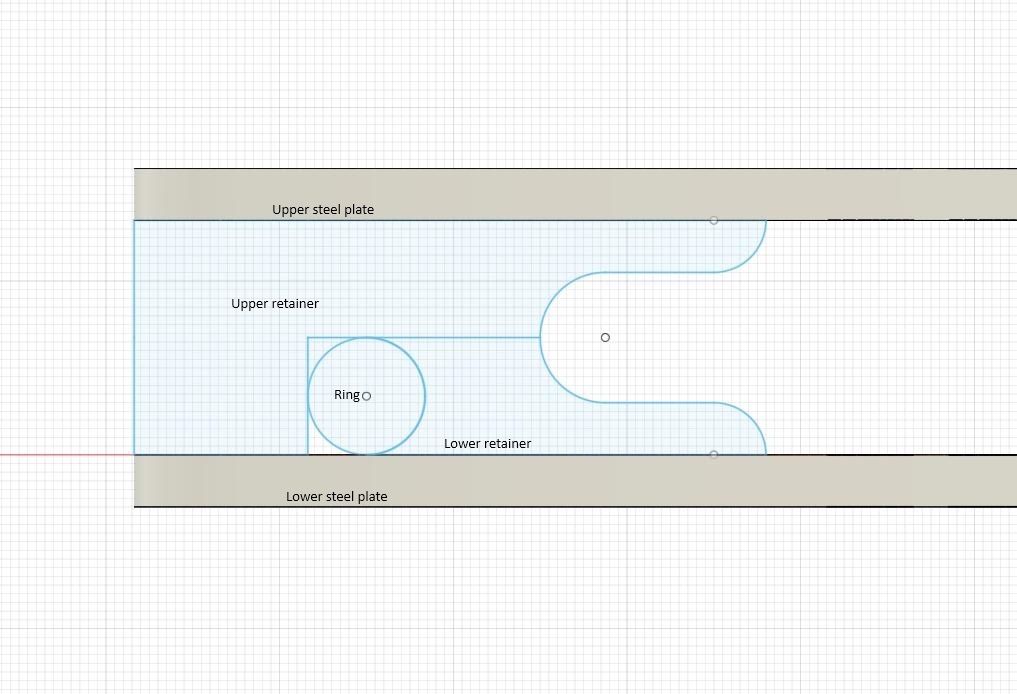

En ring i TPU (Shore 95A) träs över undre hållare och ett uppspänt membran:

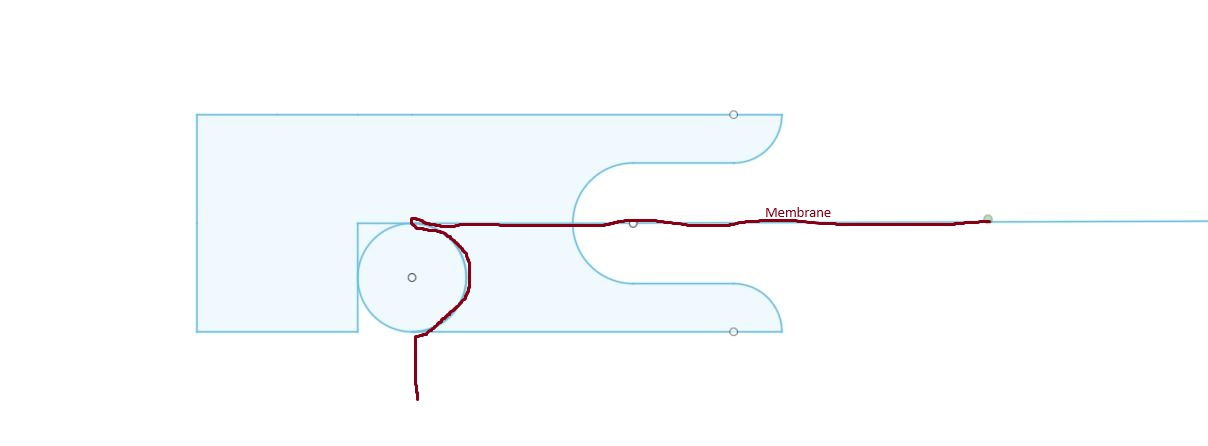

Membranets väg:

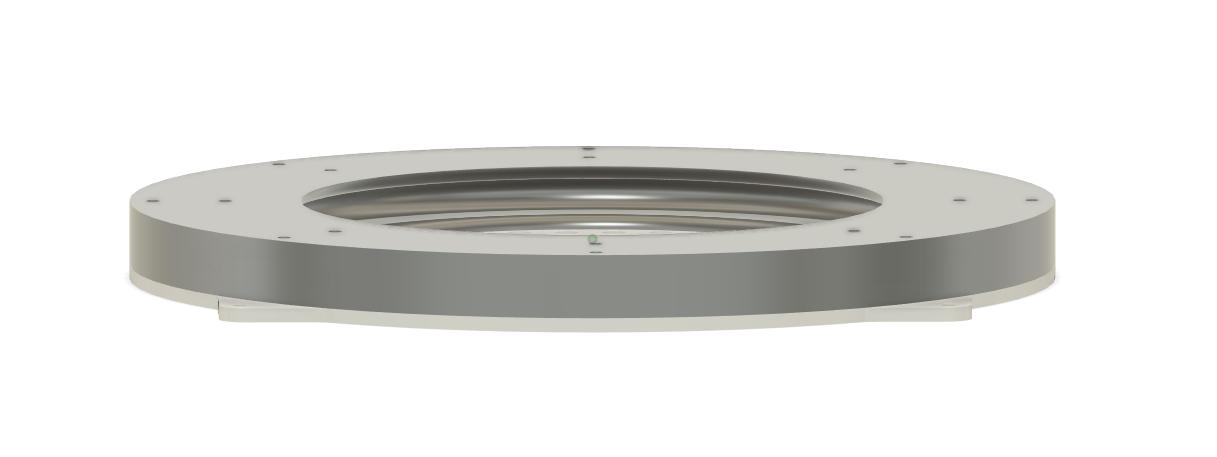

Övre hållare sätts över:

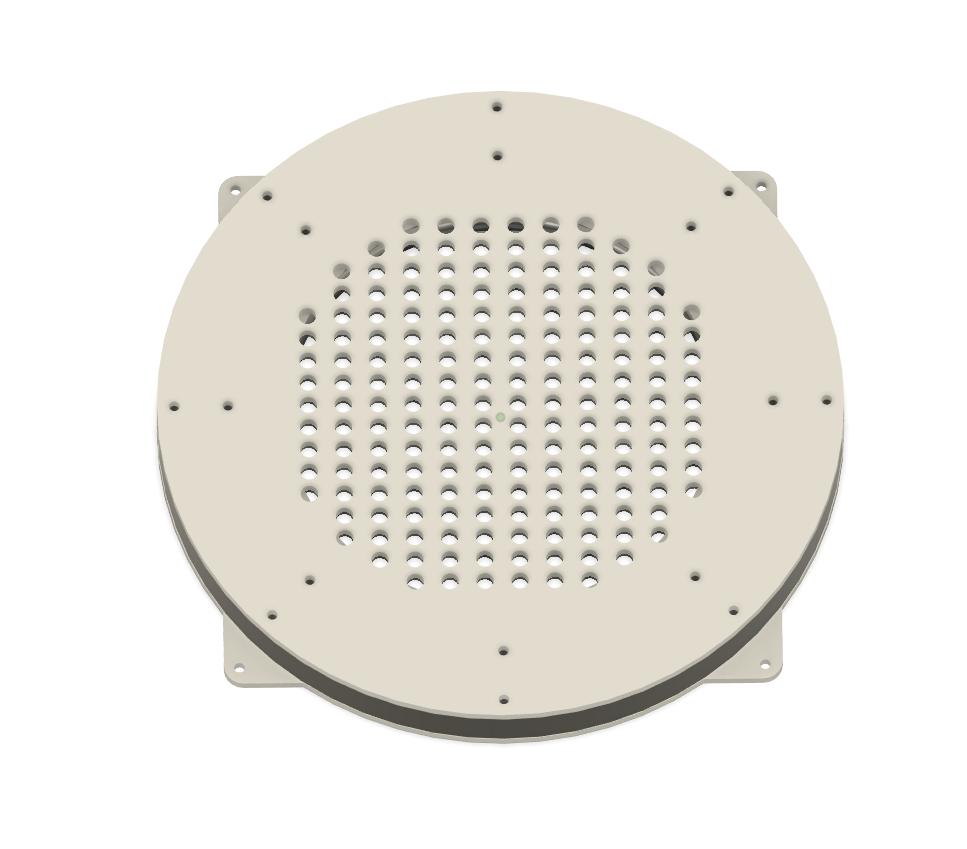

Och på det den övre plattan med magneter:

Det visade sig dock vara helt omöjligt att spänna över gummiringen i den första prototypen enligt ovan.

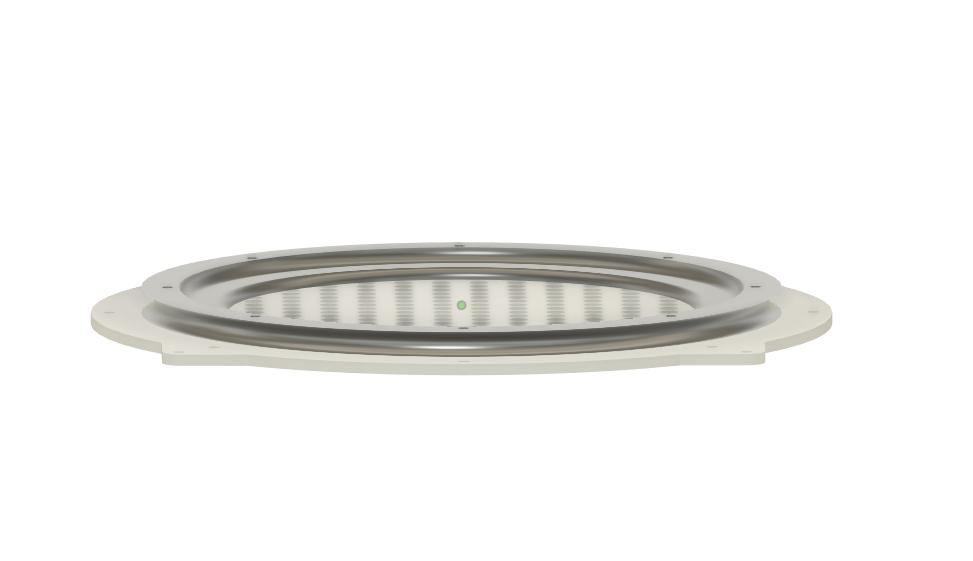

Så en liten ändring (sorry) har gjorts:
Membranet är det streckade och det röda.

TPU-ringen har visat sig vara något sträv, så riktiga O-ringar i nitrilgummi har beställts.
