Whats inside a Domediskant?

[phloam]

En enkel undran, då jag aldrig mekat med diskantelement Hur är de uppbyggda, rent mekaniskt? Hur sitter spolen mot domen osv...? Varför en Dom (spridning gissar jag)? Osv. Nån som har nån bra bild igenomskärning?

En relaterad undran är varför en tillknycklad dom inte behöver innebära katastrof ljudmässigt (apropå annan tråd ).

[Vee-Eight]

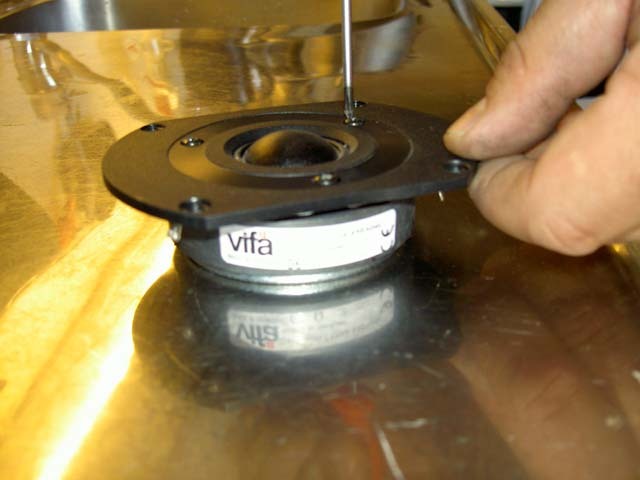

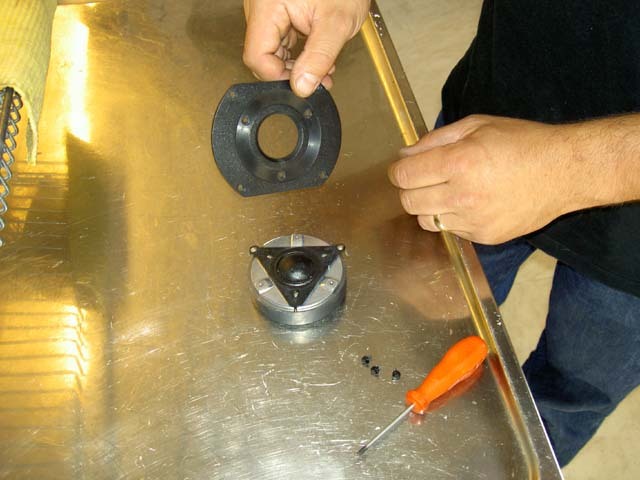

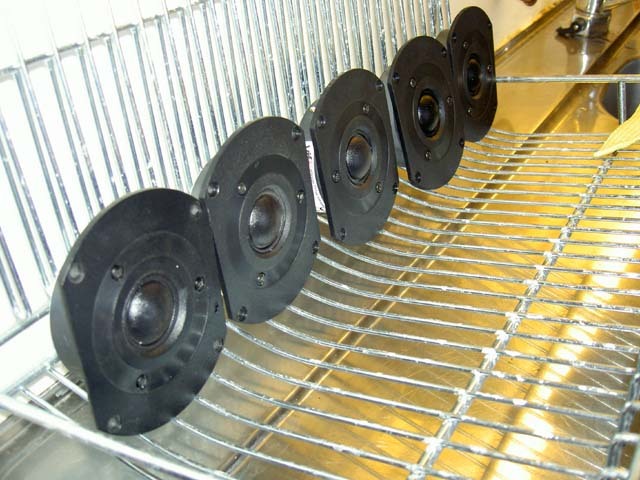

Detta är nästan ett öppet mål för att sätta in en strut! Här lite bilder när jag uppgraderade mina Carlsson OA51;

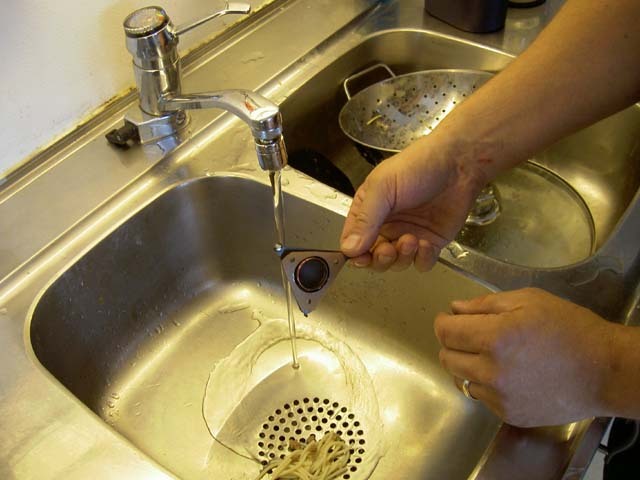

Mja ok, lite OT, men ändå! Intressant är bara förnamnet. Man kan iaf se på ngn av bilderna att domen har en pyttebobin med kopparspole. Jag har ingen bild på den nakna magneten, men spolen går knappt ned i magnetgapet när det är monterat. Slaglängden är inte mkt att skryta med.

Sedär! En intressant fråga får ett lika intressant, men delvis irrelevant, svar.

[phloam]

Tack!! Jättebra med bilden på spolen, detfinns alltså ingen "platta" i botten utan den sitter enbart fast på kanten på domen? Är den helt ventilerad bakåt eller är det stopp iom magneten...?

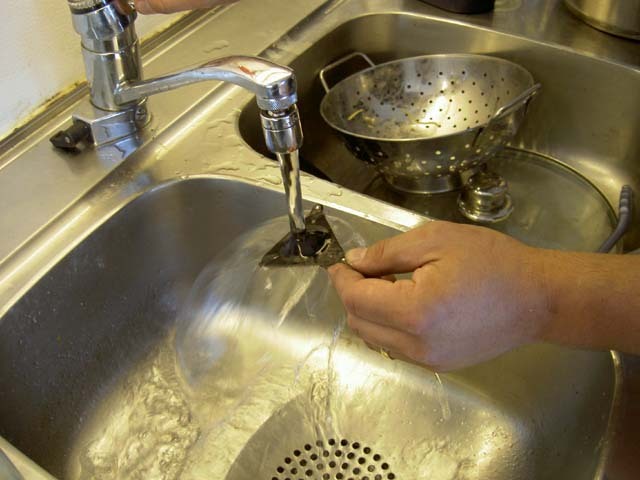

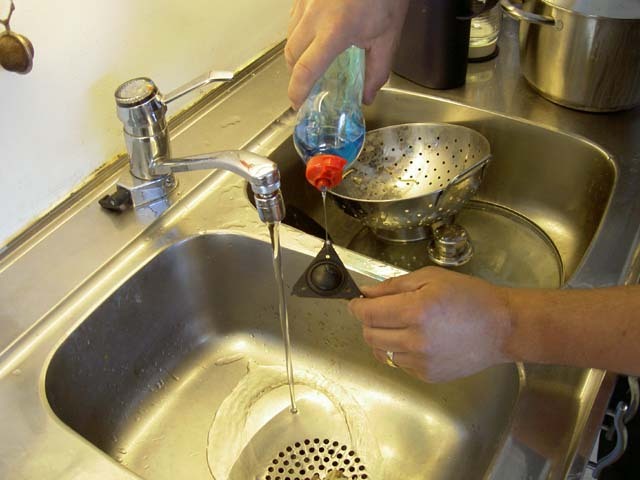

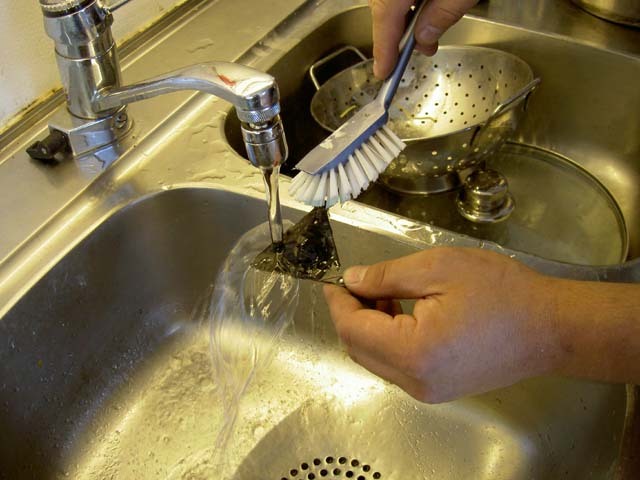

Och att man vågar tvätta dem så, också lärorikt

[phon]

Och att man vågar tvätta dem så, också lärorikt

Ja, fast V8 fuskade lite. Jag brukar köra med stålborste och thinner.
Ren diskant är alltid målet.

[petersteindl]

Tack!! Jättebra med bilden på spolen, detfinns alltså ingen "platta" i botten utan den sitter enbart fast på kanten på domen? Är den helt ventilerad bakåt eller är det stopp iom magneten...?

Och att man vågar tvätta dem så, också lärorikt

Det kan vara stopp inom det man kallar för centertappen eller centre pole piece eller vara ett hål som går igenom centertappen till en något större kammare bakom. Då fås normalt sett en lägre resonansfrekvens.

En domdiskant har normalt sett ingen spider som centrerar talspolen i gapet. Talspolen är direkt monterad vid upphängningen. Detta har både fördelar och nackdelar. Bobinen som talspolen är lindad på kan ha ventileringshål i sidan så att tryckutgämning kan ske mellan upphängning och membran eftersom bobbinen utgör en vägg dem emellan och upphängningen får då en jätteliten sluten kavitet bakom sig om inga ventilationshål finns. Men detta beror på hur det är utformat.

MvH
Peter

[jonasz]

Här är lite bilder på en SS7100: http://www.speakerdesign.net/scan_speak ... eeter.html

[Vee-Eight]

Tack!! Jättebra med bilden på spolen, detfinns alltså ingen "platta" i botten utan den sitter enbart fast på kanten på domen? Är den helt ventilerad bakåt eller är det stopp iom magneten...?

Och att man vågar tvätta dem så, också lärorikt

Jepp! Det mest lärorika var de självcentrerande klackarna i "dome-ramen", magneten och frontplattan. När jag bytte frontplatta till en mer Peerlessliknande sak så var det inga svårigheter att för hand montera ihop alltsamans. Produktionsmässigt är det en porrig lösning.

[MagnusÖstberg]

Antar att de där diskanterna inte har magnetisk olja i gapet?

[Svante]

Antar att de där diskanterna inte har magnetisk olja i gapet?

Inte nu längre...

[MrQaffe]

Upplevde du det som du fick renare diskant efter den uppgraderingen? Den kan ju inte ha varit lika fet som innan, diskmedel är nästan lika bra som ångtvätt för att ta åtgärda en fet hinna om man har det, den liksom bara rinner bort, "down the drain"

[MagnusÖstberg]

Antar att de där diskanterna inte har magnetisk olja i gapet?

Inte nu längre...
