OA-12 renovering i bild.

[data_foggen]

...
Basarna blir bytta till b65oa, som jag ramlade över till ett bra pris. Någon som tycker att filtret bör ändras för den basen i oa12?
//H

Ja.

Jämfört med SC165-I och II är tonkurvan lite annorlunda, ett par dB mer vid 1kHz jämfört mot 200Hz. Det kan dämpas med en lite lägre delning, vilket i 70-talsmodellerna kan fås med 15uF kondensator i stället för den ordinarie 10uF i filtret.

Antingen byta kondensatorn eller komplettera med en på 4,7 uF.

Intressant. Hur upplever ni som gjort denna tweak skillnaden i ljudet?
Mvh
//H

[juanth]

Det Carlssonkult menar är väl egentligen bara att få det mer likt originaltonkurvan hos SC-165. Han brukar ha koll, jag skulle inte tveka att utföra förändringen.

[mangrove]

Det Carlssonkult menar är väl egentligen bara att få det mer likt originaltonkurvan hos SC-165. Han brukar ha koll, jag skulle inte tveka att utföra förändringen.

Modifieringen kommer ursprungligen från IÖ.
viewtopic.php?f=17&t=27577&p=826237#p826237

[data_foggen]

Pysseltajm!!!


[data_foggen]

Och nu lirar de!!!
Det är B65oa-ll och original diskanter och filter just nu.
Ville höra hur det låter innan jag monterar ditt t22 och nya filtret.


Blev rätt nöjd med lagningen av det trasiga hörnet. Skulle säkert gå att få det ännu snyggare, men det bidrar till patinan att de har levt ett tufft liv genom åren.


Återkommer med fler bilder när det är dags för t22 och filter.
//H

[juanth]

Kul!
Vrid upp lite och lyssna på elgitarrer och blåsinstrument. Jämför sedan med T-22.

[data_foggen]

Kul!
Vrid upp lite och lyssna på elgitarrer och blåsinstrument. Jämför sedan med T-22.

Elgitarrer och blås!!
Kombinerat så är det Rivers of Nihil som måste spelas:
https://tidal.com/track/82292277

[juanth]

Kul!
Vrid upp lite och lyssna på elgitarrer och blåsinstrument. Jämför sedan med T-22.

Elgitarrer och blås!!
Kombinerat så är det Rivers of Nihil som måste spelas:
https://tidal.com/track/82292277

Ja det där är nog bra testmusik som kan ge de äldre diskanterna hicka.

Du lär höra rejäl skillnad!

[distad]

Vad jag förstått är det en rejäl skillnad, och det borde också vara om IÖ ligger bakom de nya T-22 diskanterna som jag förståt det hela.

[juanth]

Vad jag förstått är det en rejäl skillnad, och det borde också vara om IÖ ligger bakom de nya T-22 diskanterna som jag förståt det hela.

Det är vad det gäller distorsion som att jämföra en infrusen och upptinad burk apelsinjuicekoncentrat med färskpressad apelsinjuice drucken på ett lyxhotells veranda i början av en fin semester.

[data_foggen]

Vad jag förstått är det en rejäl skillnad, och det borde också vara om IÖ ligger bakom de nya T-22 diskanterna som jag förståt det hela.

Det är vad det gäller distorsion som att jämföra en infrusen och upptinad burk apelsinjuicekoncentrat med färskpressad apelsinjuice drucken på ett lyxhotells veranda i början av en fin semester.

Den beskrivningen!! Mästerlig.

[juanth]

Vad jag förstått är det en rejäl skillnad, och det borde också vara om IÖ ligger bakom de nya T-22 diskanterna som jag förståt det hela.

Det är vad det gäller distorsion som att jämföra en infrusen och upptinad burk apelsinjuicekoncentrat med färskpressad apelsinjuice drucken på ett lyxhotells veranda i början av en fin semester.

Den beskrivningen!! Mästerlig.

Egentligen inget direkt ont om de gamla peerlessdiskanterna som för sin tid var bra men de har en tendens att dessutom åldras och låta vasst. Plus att de tvingades dela lite för lågt med distorsion som följd.

[data_foggen]

......och nu är det slut på filter pyssel.
Arbetsordning:
1. Motstånd
2. De gröna kopplingsplintarna.
3. Kondensatorerna
4. Spolarna



Learning by doing.

[distad]

Vad jag förstått är det en rejäl skillnad, och det borde också vara om IÖ ligger bakom de nya T-22 diskanterna som jag förståt det hela.

Det är vad det gäller distorsion som att jämföra en infrusen och upptinad burk apelsinjuicekoncentrat med färskpressad apelsinjuice drucken på ett lyxhotells veranda i början av en fin semester.

Den beskrivningen räcker gott Hur går det annars med bygget ?

[data_foggen]

Tackar som frågar.

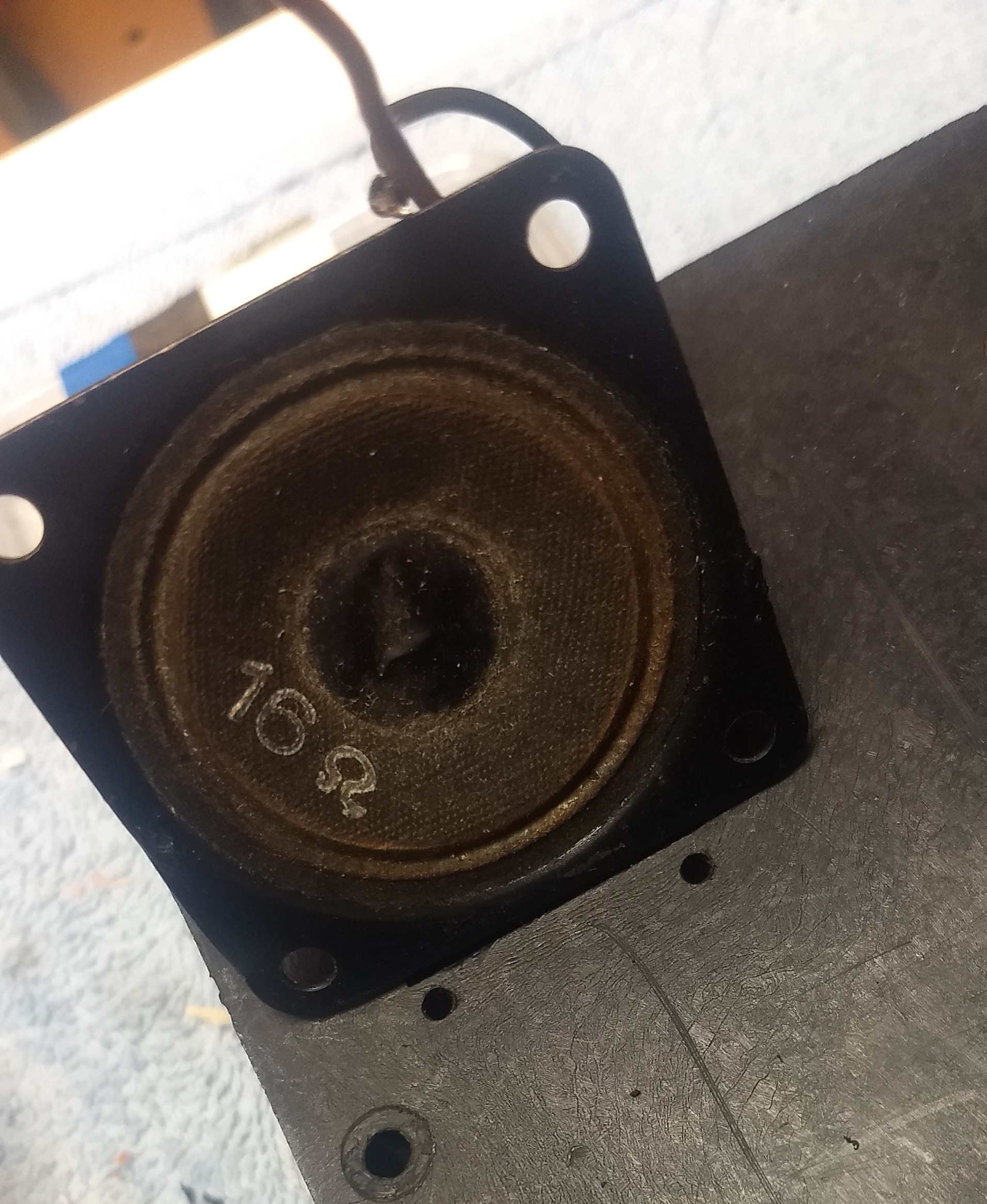

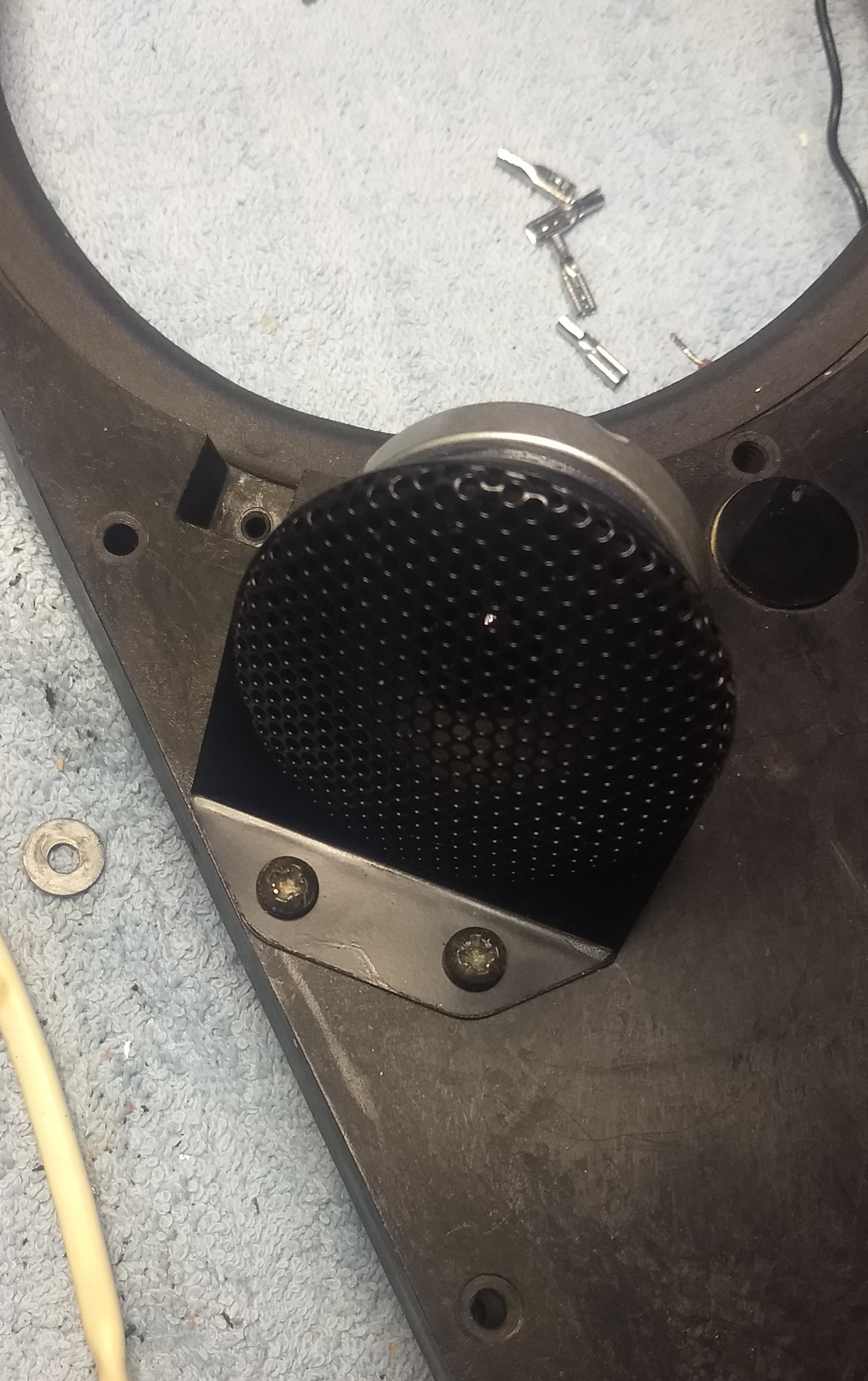

Demontering av de gamla diskanterna och filter påbörjad. Har några design funderingar att brottas med:
Vilken typ av intern-kablage att använda? Eller återanvända orginalet, bara att vända på dem till diskanterna?
Exakt position av de nya T22. Ny snygg kontakt i botten som passar med orginalet?
Har jag byggt filtret rätt???
mycket att fundera på....
//H

[data_foggen]

Jomen nu äre så här att det skett ett byte av filter och diskanter idag, på en högtalare.
Valde att återanvända original kablaget för att det redan finns där och är praktiskt nog i olika färger, enkelt att koppla rätt.

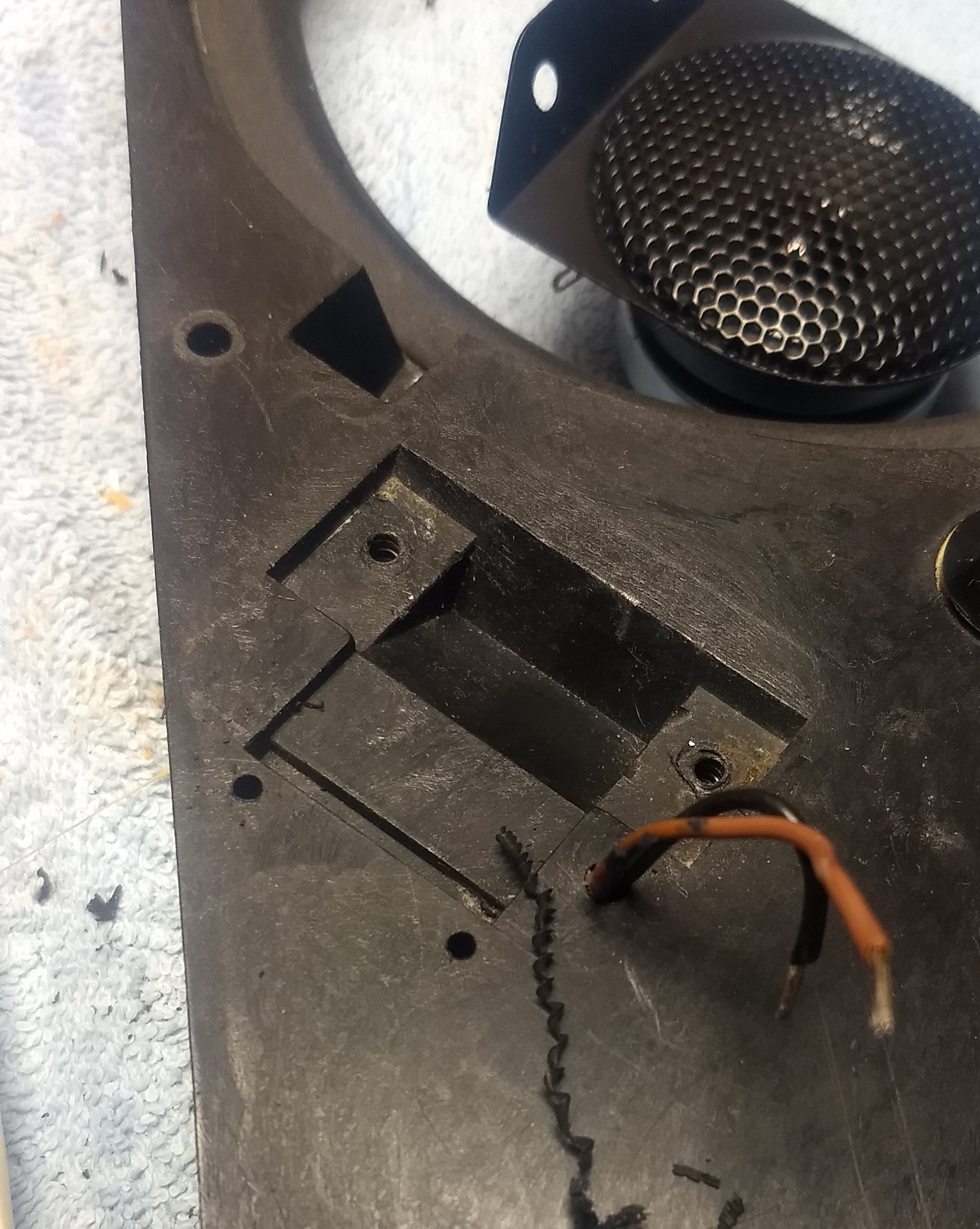

Positionen av T22 måste man vara noggrann med och se till att gallret inte hindras av den främre diskanten.
Hålen till skruvarna gjordes med en 2.5mm borr, och borra lika djupt som den gängade delen av skruven är. Mycket svårt att skruva i abs-plast som inte förborrats.

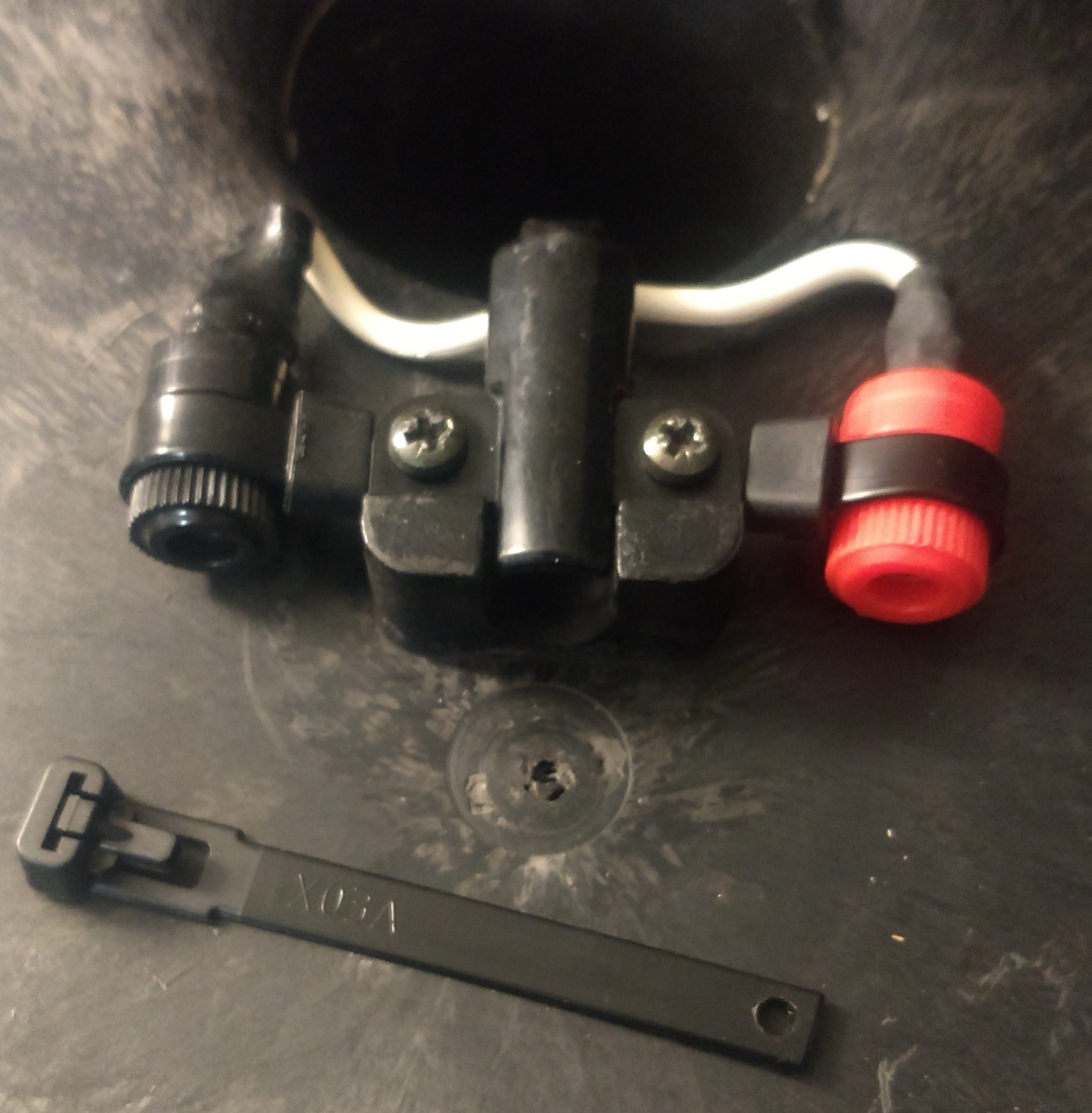

Mha buntband så blir det en enkel lösning för kontakter till högtalarkabeln i botten. Igen återanvände jag den tidigare kabeln. Men nu sitter kontakterna fast istället för att sladdra runt på golvet.

Nu blir det en massa bilder:









Kreativitet mha buntband.


Har jag gjort något som är helt uppåt väggarna fel?
Eller ser det OK ut?
//H

[Anders J]

Jag tycker det ser bra ut, det är väl bara att du dubbelkollar att du fått alla kablar rätt! Det är ju så fruktansvärt svårt att dubbelkolla sitt eget arbete.

Det är alltså jag som designat mönsterkortet till filtret och det var litet av en utmaning eftersom bestyckningsalternativen kan variera så mycket beroende på olika högtalarelement. Upprinnelsen var att jag kom över ett par svarta OA12:or med renoveringsbehov och sedan gav det ena det andra...

[data_foggen]

Jag tycker det ser bra ut, det är väl bara att du dubbelkollar att du fått alla kablar rätt! Det är ju så fruktansvärt svårt att dubbelkolla sitt eget arbete.

Det är alltså jag som designat mönsterkortet till filtret och det var litet av en utmaning eftersom bestyckningsalternativen kan variera så mycket beroende på olika högtalarelement. Upprinnelsen var att jag kom över ett par svarta OA12:or med renoveringsbehov och sedan gav det ena det andra...

Tack Anders J.
Bra kort du har designat också, tydlig och bra förklarande screentryck på kortet som förenklar monteringen av filter komponenterna.
Det påminner mig om att göra en lista över komponent nummer med värde att publicera här i tråden för att göra det enklare att komma ihåg i framtiden.
//H

[distad]

Stort tack för bilderna Har haft fullt upp så därför har jag inte hört av mig. Ser verkligen framemot när du är klar och höra vad du tycker om skillnaderna mellan original och de nu moddade versionen.

[data_foggen]

Stort tack för bilderna Har haft fullt upp så därför har jag inte hört av mig. Ser verkligen framemot när du är klar och höra vad du tycker om skillnaderna mellan original och de nu moddade versionen.

Tack FBK.
Säg till om det behöver kompletteras med fler bilder på detaljer.

[data_foggen]

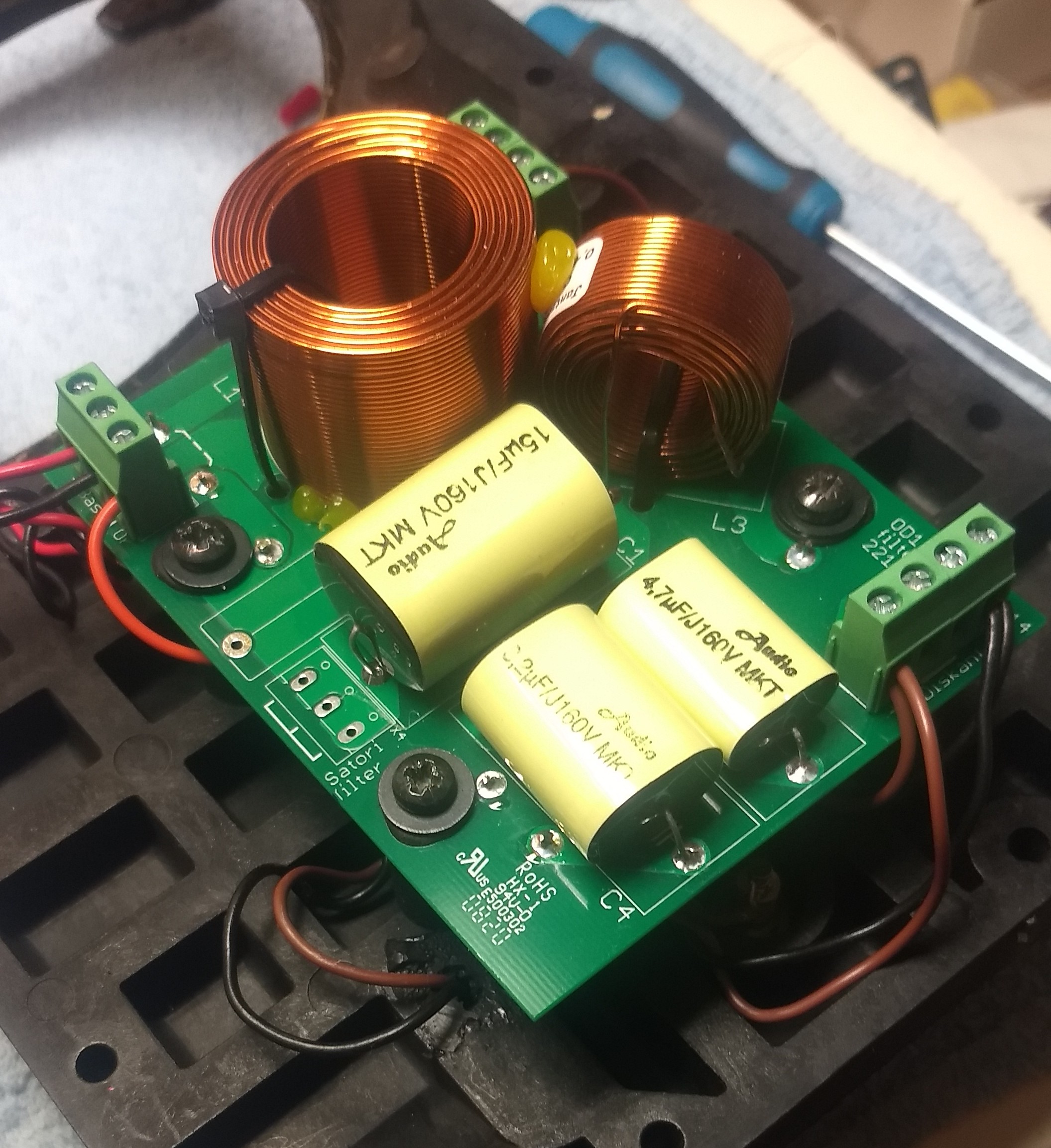

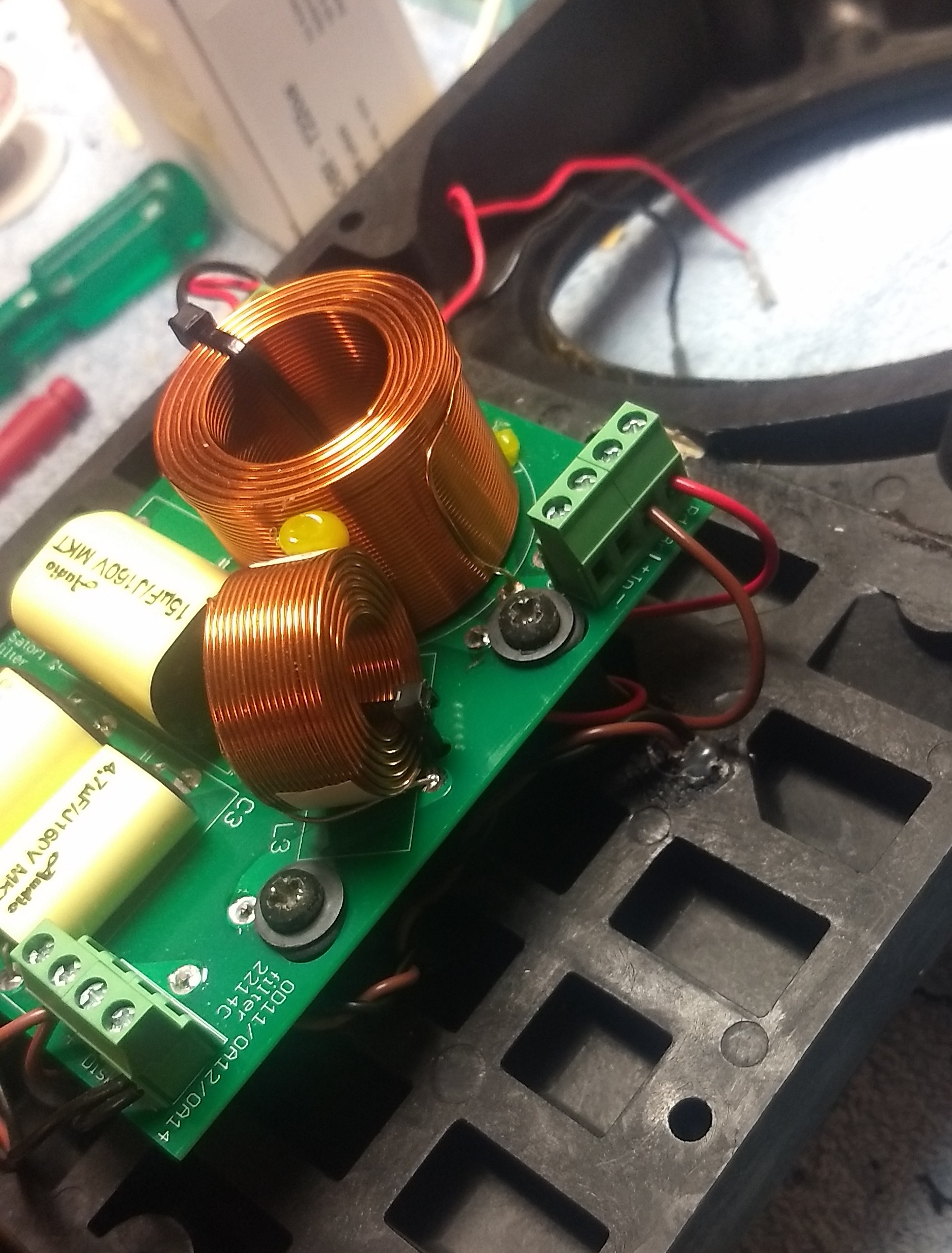

Filter kort OA-12 HiFi-Kit.
Komponentnummer = komponentvärde

C1 = 15uf
C3 = 4.7uf
C4 = 8.2uf

L1 = 1.8mH
L3 = 0.4mH

R1 = 2.2
R2 = 3.3
R4 = 3.3
R5 = 1.5

Ser det rätt ut?

[data_foggen]

Japp!! Nu är de klara och spelar,

Men....ljudbilden är ojämn. Efter att testat mig fram så är det förstärkaren, Cambridge Azur 540A som bråkar på höger kanal, ljudet tappas och ibland knastrar.
Sagt och gjort, fram med arbetshästen Pioneer A656 Mark-II, som tidigare har strulat med reläerna men inte längre. Wohoo!!! låter skitbra!!
..i 15 minuter där vänster kanal börjar tyna bort..
2 förstärkare knas.
Orka att fixa det nu...handen gräver djupt i plånboken för att köpa nytt, men det bär emot när jag kan laga någon av dessa.
Ska ägna mig åt avancerade google-sökningar de närmaste dagarna och kanske komma fram till en lösning till någon av dem.
//H

[juanth]

Kul att det lät bra!

Prova att spraya förstärkarna med deoxit eller motsvarande från Claes eller nåt. Cambridge är väl inte så gammal? Märkligt.

[data_foggen]

Cambridge av denna modell-serie verkar ha problem med reläerna och de skall bytas.

https://www.dinkum.nl/music_and_sound/cambridge_repair/

Kul med internet där en länk leder till en annan länk som leder till en annan länk........
Billigt med nya reläer, värt att prova.

[data_foggen]

Klart lyckad operation med två nya reläer i Cambridge förstärkaren.
Den lirar så bra nu på båda kanalerna.



Bilderna visar gamla reläerna. Bytte till Omron.
Billigare än att köpa nytt. 200:- inklusive frakt.

Idag har det blivit storbandsjazz (inspirerad av filmen Whiplash) och Hellacopters i oa-12:orna. Tyvärr inte i lugn och ro pga fredags stöket innan fredagsmys.

[data_foggen]


Svågern blev så imponerad av mina oa12:or att han köpte sig ett par också. Så nu är det dags att uppgradera hans extremt välvårdade exemplar.

[juanth]

Det sprider sig!

Härligt att du löste krånglet med Cambridge

[data_foggen]

Svågerns OA-12 är nu inne i 20-talet.
Nya b65 och t22 och filter och en bra högtalare blir magiskt bra!
Det yttre skicket på detta par är extremt fint, nästan nyskick.





OA-12 kompisarna bredvid varandra.

[Calleberg]

Sånt här gillar jag, man ger grejorna några chanser till nytt liv innan de eventuellt får gå till den slutgiltiga vilan.
Dessutom borde du fanimej få medalj för att du INTE rollade dem vita.
Bra gjort!

[distad]

Sånt här gillar jag, man ger grejorna några chanser till nytt liv innan de eventuellt får gå till den slutgiltiga vilan.
Dessutom borde du fanimej få medalj för att du INTE rollade dem vita.
Bra gjort!

+1 Mina ska få samma behandling någon gång, och de är svarta.
