Dags att bygga nya klotformade datorhögtalare

[paa]

Gamla datorhögtalarna har ju gett upp, och nu när jag fick tag på en begagnad Brik från en forummedlem, och jag fått igång ljudkortet från M-Audio, så behöver det förstås byggas nåt l kul i högtalarväg!

Jag drömmer om ett par "minirondo", och så här ser drömmen ut än så länge:





Lägg märke till hur jag lagt till en mösskärm på portens inre ände så att elementet inte ska spela flöjt med inre portänden. Hoppas det funkar!


Jag börjar med att skissa på en adapter för elementet, så att det bättre passar mot klotformen, som bygger på dubbla 20 cm ikea-skålar, här visad från båda sidor:

[Calleberg]

Ser rätt muppigt ut...

[sprudel]

Hoppas leveransen funkade.
Såg du att jag har perfekta högtalare till dig också? Pioneer S-CN 301

[paa]

En port måste jag ha, kanske kan man 3d-printa en sån här liten kul pryl. Diametern blir bara 30 mm i mitten så jag räknar med att det är mindre anledning att göra en slitsport, än om den skulle vara större:

[paa]

Har uppdaterat förstainlägget med nya bilder och mer information.

[nijo]

Kul idé. Hur har du tänkt göra urtaget för adaptern?

[paa]

Kul idé. Hur har du tänkt göra urtaget för adaptern?

Antingen med en jigg och en handöverfräs med kopierstål med kullager eller möjligen med en hålskärare som klarar 120mm.
Typ en sån här:

[Ronnie]

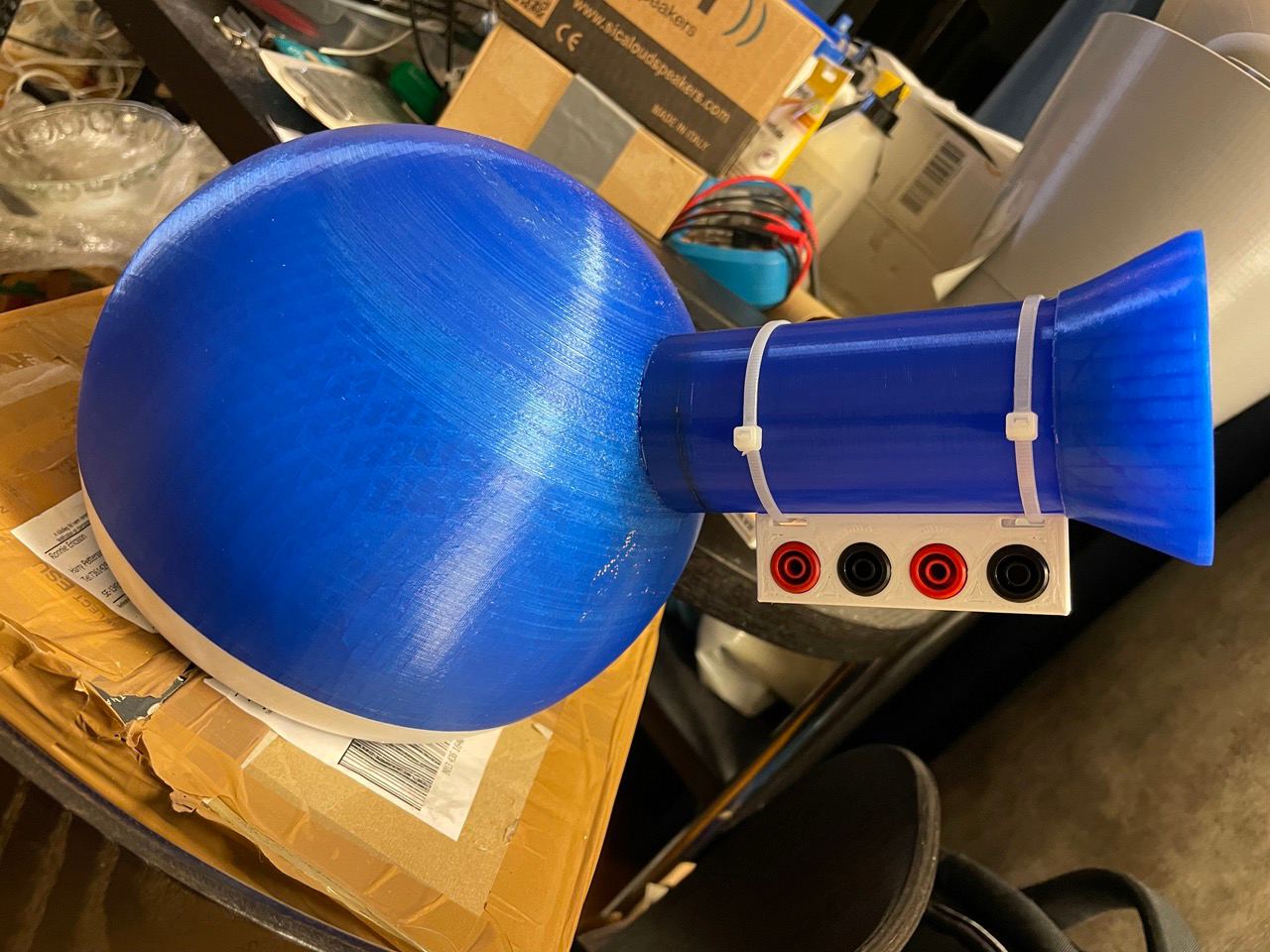

Jag roar mig också med en 20-centimetersboll, fast i plast.
Ska mäta lite, skala upp den och röret ska nog hamna på insidan sen.

[paa]


Jag roar mig också med en 20-centimetersboll, fast i plast.
Ska mäta lite, skala upp den och röret ska nog hamna på insidan sen.

Hur ser den ut på sidan som ligger nedåt på bilden?

[Ronnie]

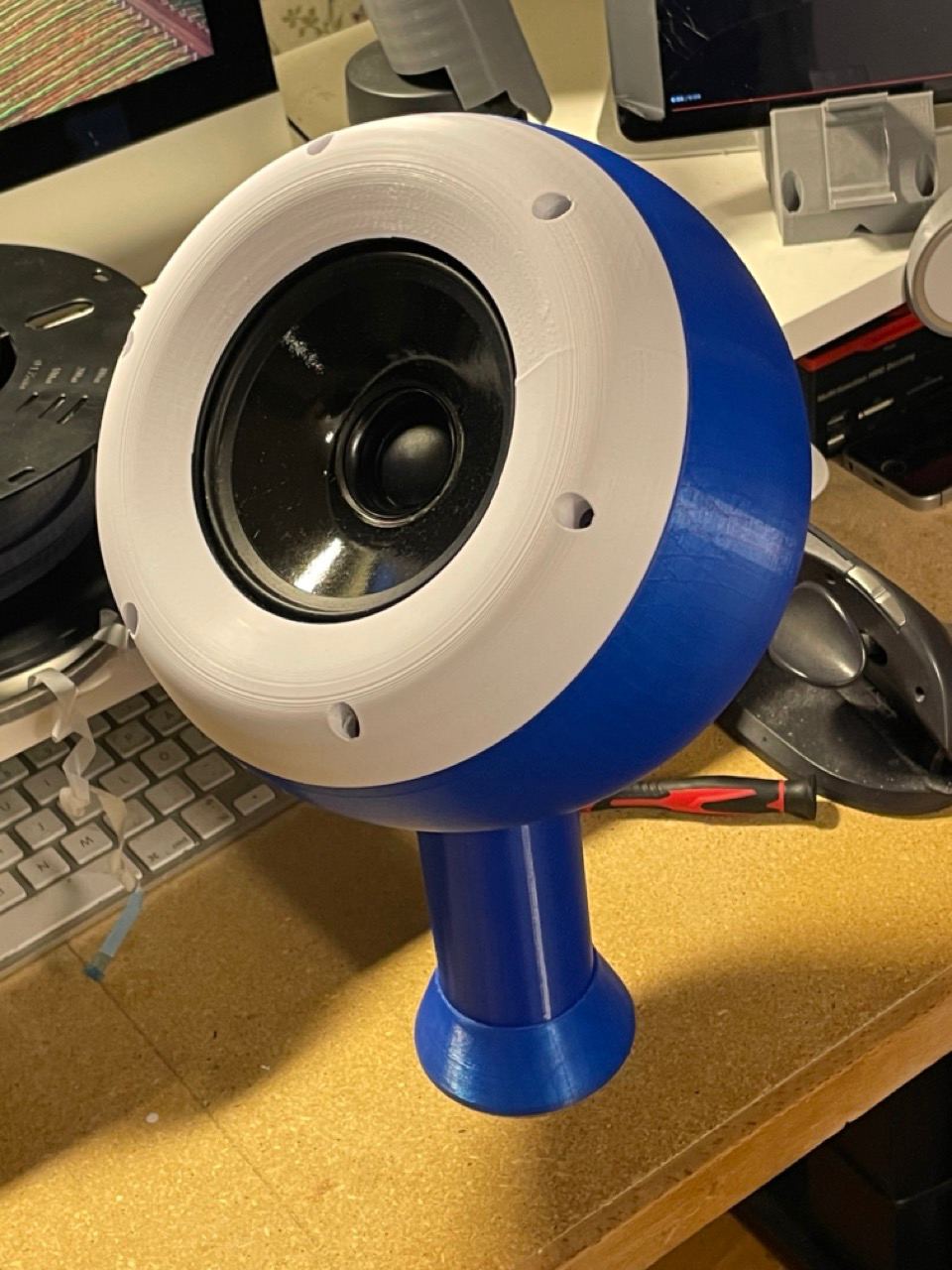

Den har en väldigt olämplig front. Jag testade att göra en front som direkt följer konens form och har öppningens kant 3 mm ovanför surrounden.
Det tycks alltid bli katastrof i diskanten när man gör en kavitet mellan element och front och så även här.

I nästa version får frontens öppning därför börja vid surroundens utkant. Jag använder ett koaxialelement från Sica.

[solhaga]

Snyggt!

Är det solid plast i skalet?

[solhaga]

Den har en väldigt olämplig front. Jag testade att göra en front som direkt följer konens form och har öppningens kant 3 mm ovanför surrounden.
Det tycks alltid bli katastrof i diskanten när man gör en kavitet mellan element och front och så även här.

I nästa version får frontens öppning därför börja vid surroundens utkant. Jag använder ett koaxialelement från Sica.

Det är min upptäckt också. Jag gjorde till och med en anpassning ner till surroundens infästning:

[nijo]

Kul idé. Hur har du tänkt göra urtaget för adaptern?

Antingen med en jigg och en handöverfräs med kopierstål med kullager eller möjligen med en hålskärare som klarar 120mm.

Ah, såklart. At 3D-printa en mall borde ju inte vara något stort problem.

[Ronnie]

Den har en väldigt olämplig front. Jag testade att göra en front som direkt följer konens form och har öppningens kant 3 mm ovanför surrounden.
Det tycks alltid bli katastrof i diskanten när man gör en kavitet mellan element och front och så även här.

I nästa version får frontens öppning därför börja vid surroundens utkant. Jag använder ett koaxialelement från Sica.

Det är min upptäckt också. Jag gjorde till och med en anpassning ner till surroundens infästning:
[ Bild ]

Ja, jag tänkte nämna att du erfor samma grej nyss.
Det är en snålplastig prototyp. Skulle bara testa först vad skrivaren tyckte om att bygga ett halvklot, sen märkte jag att innervolymen var tillräcklig för att experimentera lite åtminstone.
Det blev nog bara 0.8mm väggar och 15% cubic subdivision infill. För tunna väggar för att hålla ordentligt för träskruv.
Tanken är att göra en boll i stor-Rondo-storlek sisådär. Kanske triaxial t o m, så man får lite bas ur den. Vi får se. Det är mest på kul.

Lägger till: med "0.8mm väggar" menade jag "3 mm väggar med 0,8 mm 'walls'".

[solhaga]

Ok.

[paa]

Jag provade med håltagaren, och det framstod omedelbart som alltför våldsamt att rotera en så stor pryl handhållen i en borrmaskin.
Därför satt jag ett T-handtag från en hylsnyckelsats på håltagaren för att vrida lungt och tryggt med stil, men det gick inte att hantera ändå. Den skar ner för snabbt och tenderade att bryta loss flisor. Så det slutade med att jag roterade skäraren baklänges för hand, så den ritsade en djup rits både på ut- och insidan av skålen, som indikering var hålet exakt ska vara. Sen får vi se om det dyker upp några nya ljusa idéer på vägen framåt.

[Nattlorden]

Går det inte att fortsätta ritsa hela vägen genom?

[Solveit]

Borra ett hål och elsticksåg på långsam hastighet?
Borde ju gå att hålla skålen för hand.

[paa]

Borra ett hål och elsticksåg på långsam hastighet?
Borde ju gå att hålla skålen för hand.

Jo jag är en bit på den vägen, jag har ett väldigt smalt blad med små fina tänder. Det jobbiga är att hålet nu blir koniskt, fast det var beräknat att bli cylindriskt med hålskäraren, men det finns ju div andra verktyg som kan föra det hela i hamn, med lite tur.

[sprudel]

Du har ingen svarv?

[paa]

Du har ingen svarv?

Så är det!

[momotom]

Det borde att med ett lite längre frässtål med överliggande kullager, fräsa ett icke koniskt hål med en vanlig hålmall. Om man pallar upp mallen så att den inte "sjunker" över klotet (alt ha en tillräckligt tjock mall, så inte sulan tar i klotet), borde det fungera lite som en klassisk gammal överfräs. Den kunde man ju fräsa alla möjliga och omöjliga bitar med.

[smile]

Köp en hålsåg?

https://www.amazon.se/Bimetall-H%C3%A5l ... =8-16&th=1

[paa]

Tack för input, får se vart det tar vägen. Har lite annat denna veckan.

[rajapruk]

Jäkla kul projekt!

Vilket element ska du köra?

[paa]

Jäkla kul projekt!

Vilket element ska du köra?

Det klassiska MUPPS elementet.

[paa]

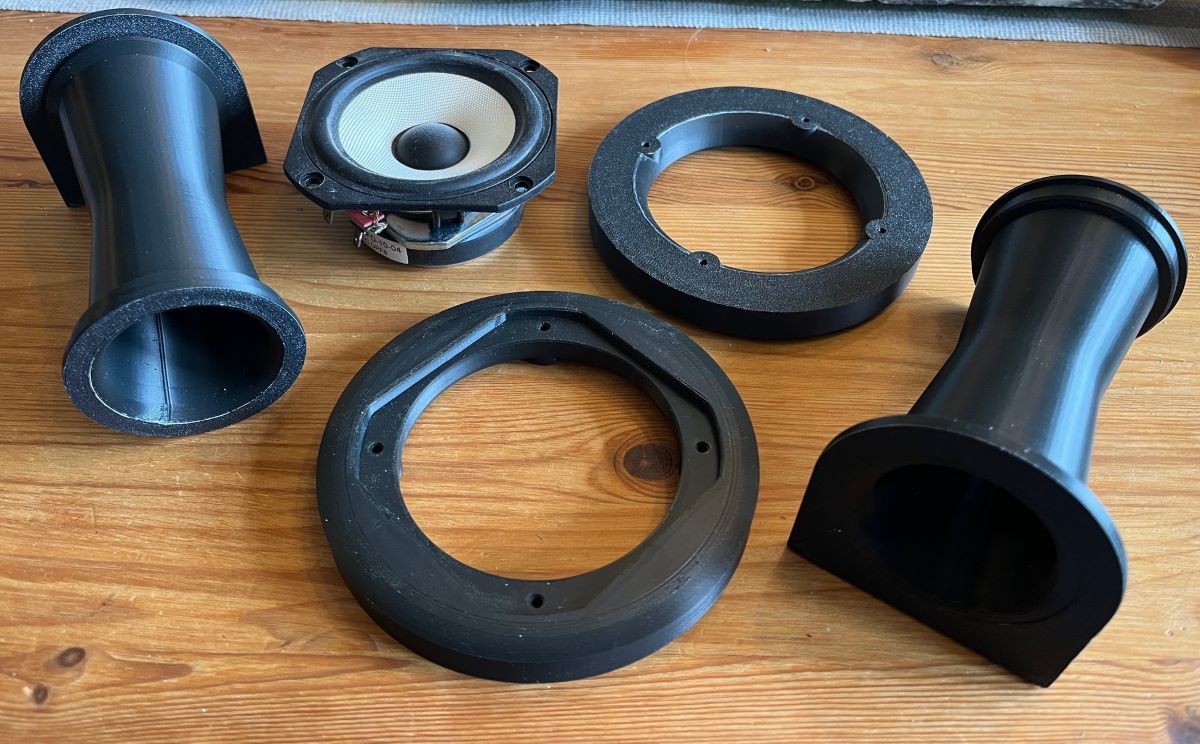

Det samlas lite prylar:

[paa]

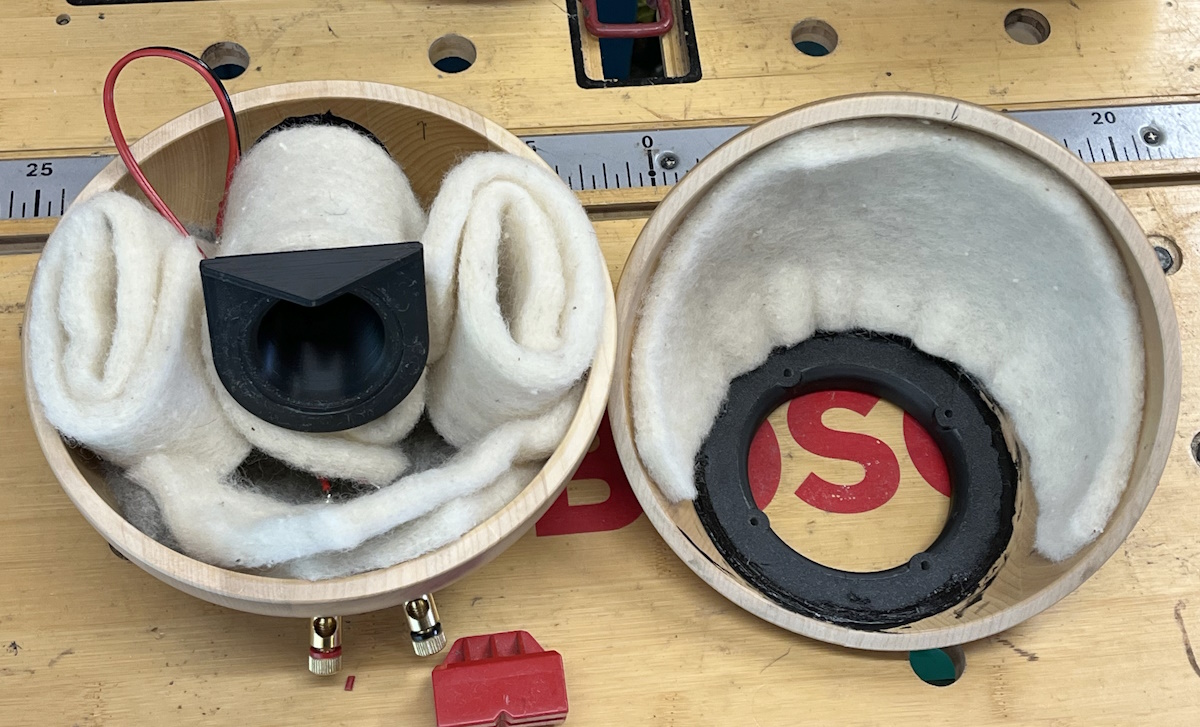

Sfäriska volymer verkar rätt svåra att dämpa, så jag fick ta i lite grann.
Övre delen, där portens inre ände är placerad kan man ju inte dämpa så att helmholtzresonansen dör, så jag limmade bara ett lager av Larsens filtmatta runt hela övre halvan.
I botten limmade jag först en bit från Tesserakts gråa lite stabilare yllefilt. Sedan rullade jag in porten, samt placerade in två lösa rullar med Larsens filt bredvid porten samt ett par lager filt under porten:



Foten är gjord av materialet som kommer från högtalaröppningen.
Så här ser det ut när allt sitter ihop:

[sammel]

Snyggt Paa.

[juanth]

Snygga!
Mycket lyckat med kanten kring elementen.
