TV högtalare: Lågbudget

[schmutziger]

Det där med att fräsa i avloppsrören:
Använd dosborr som är i passande storlek så att avloppsröret går att trycka fast i snittet.
Du borrar halva djupet på "basreflexbaffeln" sen fräser i bara i baffelmaterialet, det går dessutom utmärkt att använda igen om du behöver ändra portlängd, sen limmar man fast. funkar prima om du kör med en 16mm mdf bit iaf.

ska du fräsa i plast generellt, testa väldigt låg vinkelhastighet på frässtålet, så att inte plasten smälter när du fräser.
Kul bygge!

[Tell]

Har sneglat lite i bakgrunden på det här ett tag, men måste säga nu att det börjar se intressant ut det här

[RSG]

Spännande bygge!

Har sneglat lite i bakgrunden på det här ett tag, men måste säga nu att det börjar se intressant ut det här

Kul att jag kan roa er med mitt tredjeklass snideri

Det där med att fräsa i avloppsrören:
Använd dosborr som är i passande storlek så att avloppsröret går att trycka fast i snittet.
Du borrar halva djupet på "basreflexbaffeln" sen fräser i bara i baffelmaterialet, det går dessutom utmärkt att använda igen om du behöver ändra portlängd, sen limmar man fast. funkar prima om du kör med en 16mm mdf bit iaf.

ska du fräsa i plast generellt, testa väldigt låg vinkelhastighet på frässtålet, så att inte plasten smälter när du fräser.
Kul bygge!

Tack, och tack för ett bra tips!
Skall bara försöka lägga det på minnet då jag redan har gjort hålen, men nästa gång om jag kommer ihåg så skall det testas

Idag var det en dag i fräsens tecken alternativt lussubulle signum

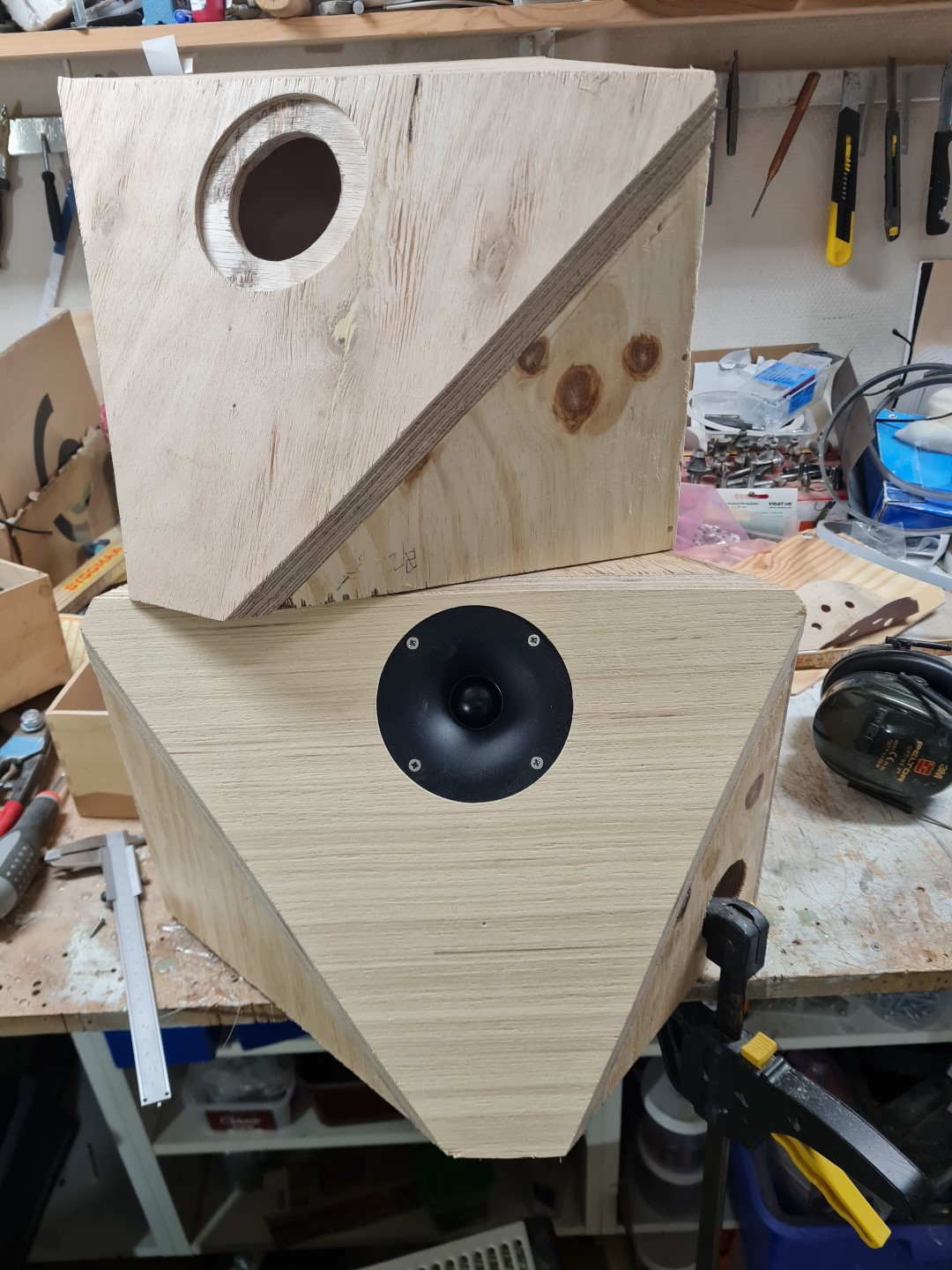

jag började så här.

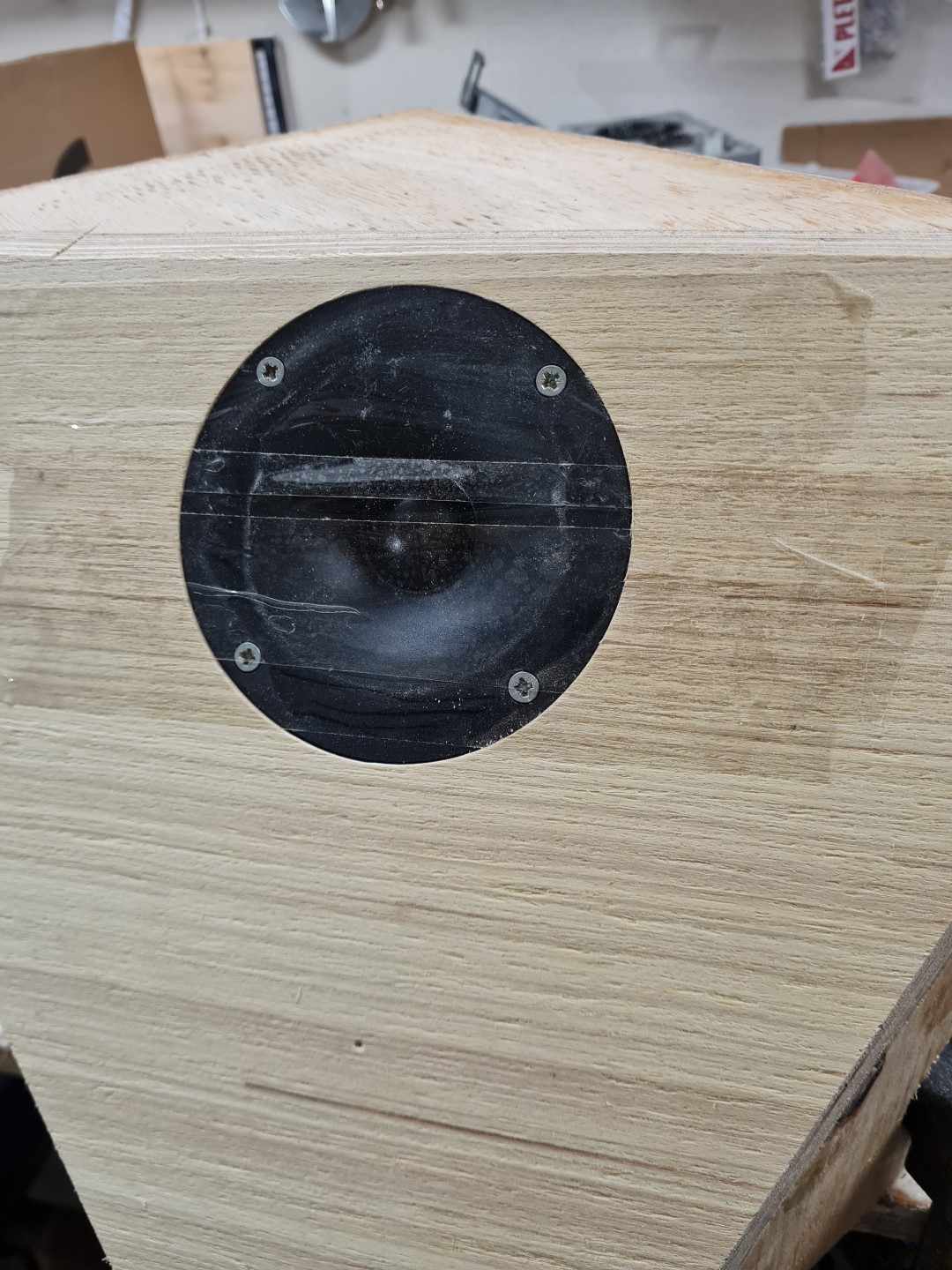

Packad, glad och damm skyddad.

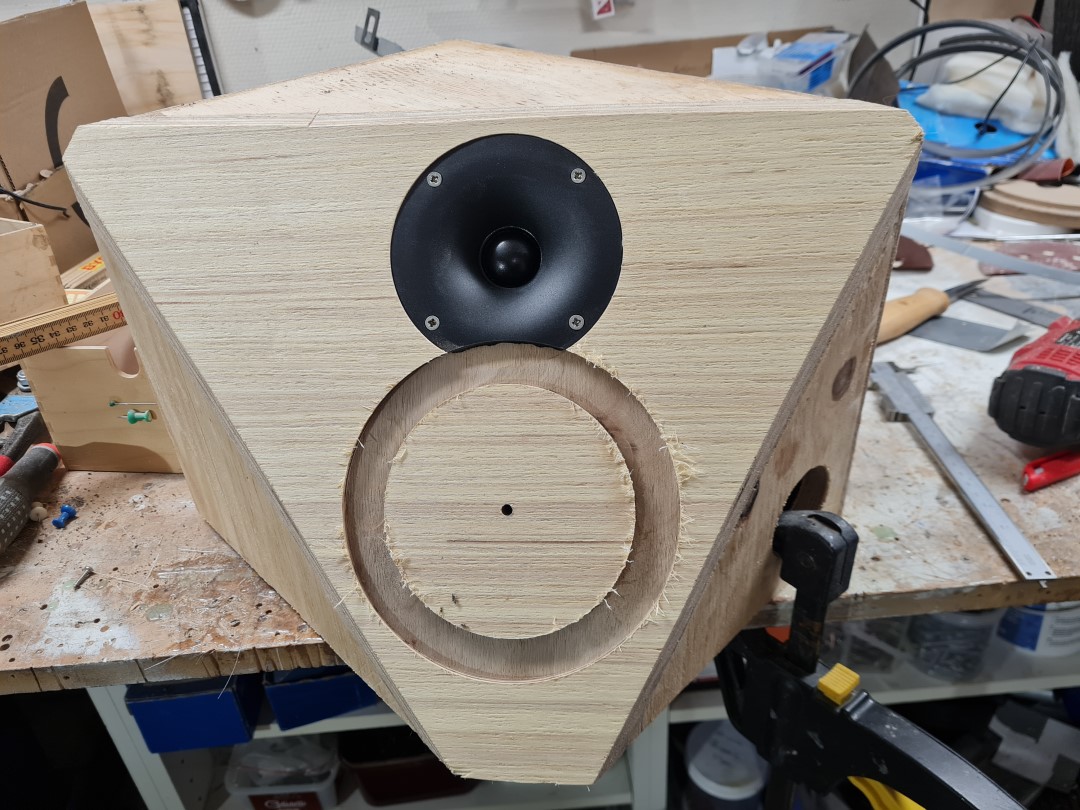

Knådar till en ring till.

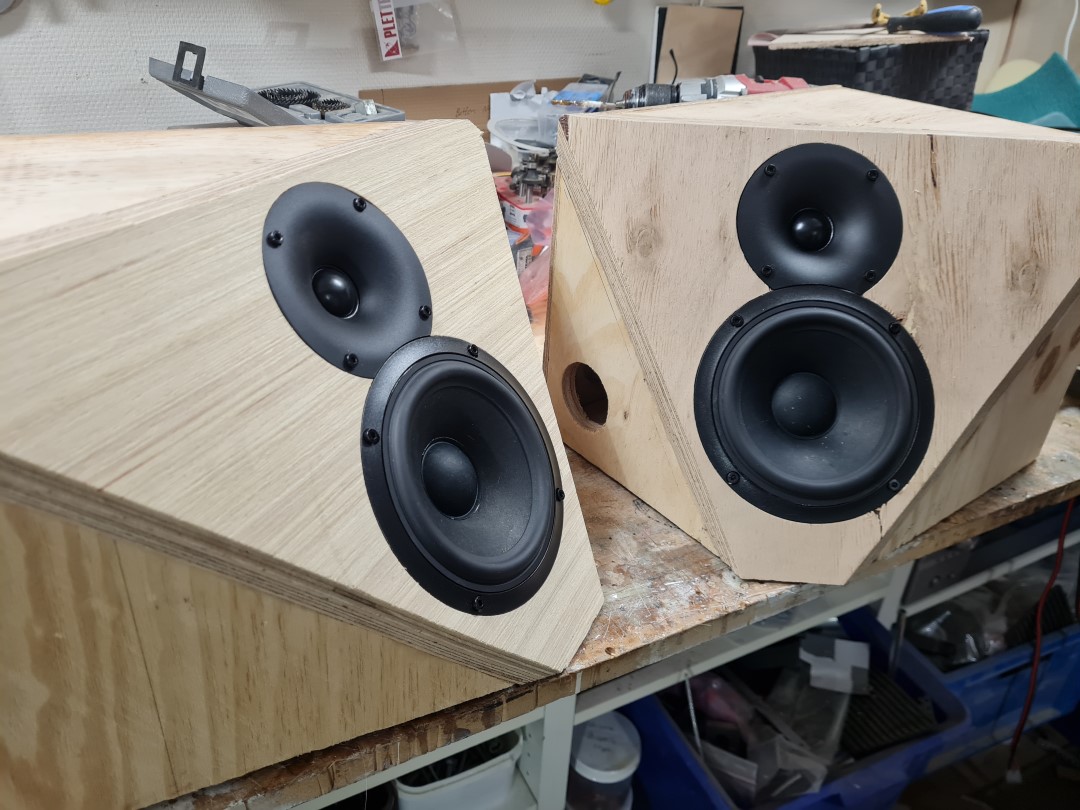

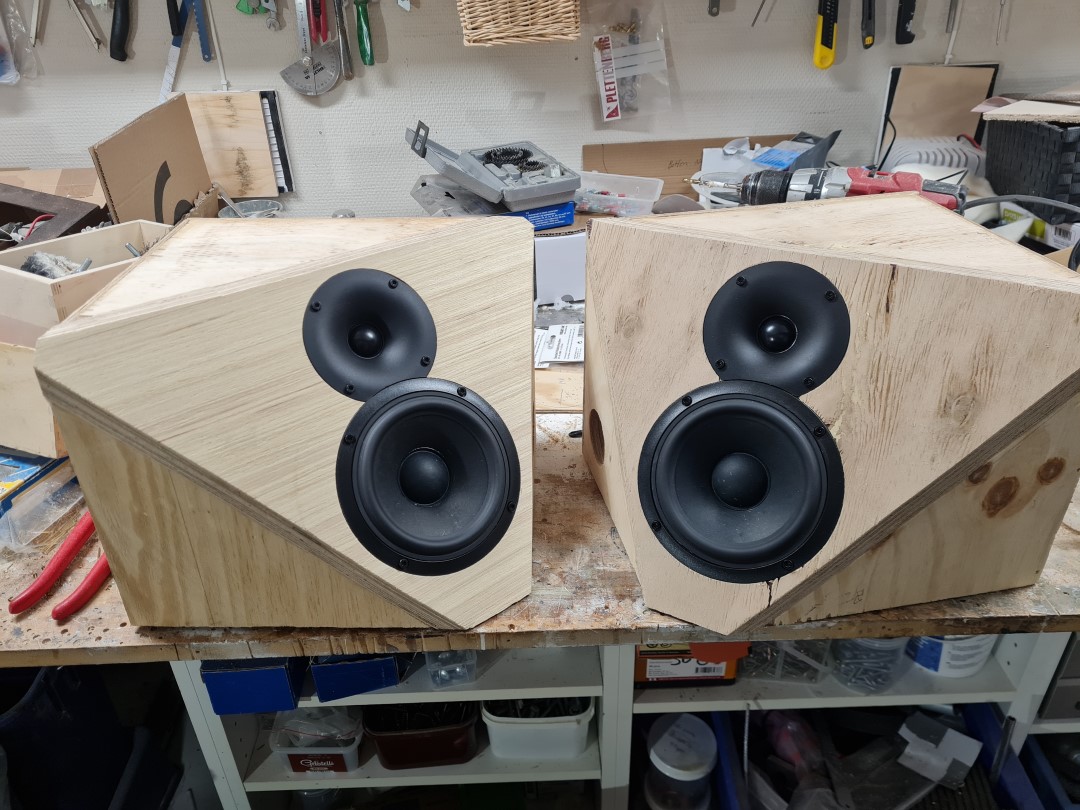

Så har vi ett par kringlor, lussebulleisch då det ändå är Luciatider typ



Rätt nöjd må jag säga, gick över förväntan lätt ( ) att göra.

Nattinatt/Johan

[RSG]

1:års jubileum,,, typ...

Har äntligen fått tummen ur och slaskat på (massor av) färg.
Tog sin modiga tid men till slut så händer det

Nu står de här och ljudar med ett synnerligen kasst filter byggt från diverse lådan bara för att


Obra men det finns potential, tror jag...
Lite mätningar får jag försöka få till, men först lite mer fulfilter lek och musik ikväll.

Ett år senare/Johan

[johaneriksson]

Heja heja Johan! Riktigt intressanta byggen som antagligen bidrar med väldigt mycket välljud per krona. Om du har möjlighet skulle jag gärna ta del av distorsionsmätningar av både diskanter och basar. Även proceduren för att mäta på OA-inspirerade högtalare är mycket intressant och något jag ser fram emot att följa.

/Johan

[Neuhausen]

Det skall bli intressant att följa vidareutvecklingen.

[RSG]

Heja heja Johan! Riktigt intressanta byggen som antagligen bidrar med väldigt mycket välljud per krona. Om du har möjlighet skulle jag gärna ta del av distorsionsmätningar av både diskanter och basar. Även proceduren för att mäta på OA-inspirerade högtalare är mycket intressant och något jag ser fram emot att följa.

/Johan

Ja vi får se hur mye ja tyar me att göra/mäta på dessa då de mest är för skoj skull, och som du nämner så är mät proceduren udda och utanför min "comfort zone"...
Jag tog en liten vända ikväll för att få öva lite och,,, det behövdes...
Missade målet en aning insåg jag när jag få in data i VituixCAD... ...
Får ta nya omtag en annan kväll, men så här såg det ut med fulfilter och högtalaren placerad som på tidigare bild.

Fulfilter 1.png (121.78 KiB) Visad 1469 gånger

Bara för att bjuda på nått

Det skall bli intressant att följa vidareutvecklingen.

Hoppas att energin håller i en stund framöver nu så det blir något att följa, tidigare än om ett år till

Hepp/Johan

[Prozac]

Snyggt med bambu-baffeln! Fast de blev fina som vita också. (om det är bambu men det ser iaf ut så?)

En fråga; att sätta ett diskantelement med inbyggd waveguide i den vinkeln....? Funkar det? Man blir nyfiken på hur diskanterna låter i lyssningsposition högst upp i frekvens.

[exmag]

SNYGGT!
Annorlunda högtalare! Det gillas!

[PerStromgren]

Nu står de här och ljudar med ett synnerligen kasst filter byggt från diverse lådan bara för att

Screenshot from 2025-11-28 09-36-01.png (829.58 KiB) Visad 1335 gånger

Häftig TV!

[PJo]

Spännande. Följer

[RSG]

Snyggt med bambu-baffeln! Fast de blev fina som vita också. (om det är bambu men det ser iaf ut så?)

En fråga; att sätta ett diskantelement med inbyggd waveguide i den vinkeln....? Funkar det? Man blir nyfiken på hur diskanterna låter i lyssningsposition högst upp i frekvens.

Vad det är för träslag i plyfan har jag ingen aning om då det endast e ful plyfa, och riktigt ful visade den sig vara när jag började måla...
Spontant angående valet av diskanten. Inte helt genomtänkt men de låg på hyllan och jag ville göra någonting med dem,,, finns nog synnerligen bättre alternativ att välja med den här utformningen.

SNYGGT!
Annorlunda högtalare! Det gillas!

Tack.
Gillar dina nya skapelser också!
Följer i tysthet utvecklingen.

Nu står de här och ljudar med ett synnerligen kasst filter byggt från diverse lådan bara för att

Bilagan Screenshot from 2025-11-28 09-36-01.png finns inte längre

Häftig TV!

Så kallad "Inwall"


Idag så var det dagen W-AW.

Lite riktmärken för olika vinklar sen så,

grader i he.jpg (120.33 KiB) Visad 1236 gånger

Sen pallade jag upp de hele och körde på.

ja pallar.jpg (96 KiB) Visad 1236 gånger

Det blir endast horisontella mätningar 0-15-30-45-60 grader från en mycket välgenomarbetad tes ( mellan tummen och stortån) på vid vilka vinklar som avlyssning kommer att ske

Nu ska jag hinna ta en första titt på resultatet av mätningarna.

Hepp/Johan

[RSG]

Gjorde Peter S inledande mätningar.
Bas separat 20-20000 Hz
Diskant separat 1-20 kHz
Bas och diskant parallellt i fas 1-20 kHz
Bas och diskant parallellt ur fas 1-20 kHz

Vad händer.png (147.78 KiB) Visad 1225 gånger

Tror jag har hittat en indikation på var delningsfrekvensen kan hamna, men det är vad jag tror det.

Natti/Johan

[exmag]

SNYGGT!
Annorlunda högtalare! Det gillas!

Tack.
Gillar dina nya skapelser också!
Följer i tysthet utvecklingen.

Hepp/Johan

Tack!
Jag följer din tråd åxå.

intresset är stort för det annorlunda med lite tanke bakom! Tror jag...

[Neuhausen]

Så bråkig som diskanten ser ut så är jag lite imponerad av fulfiltret.

[exmag]

Ladda ner upptaxeringen av REW, den är mycket bättre att jobba med.

[LeifB]

Kult bygge som kan stimulera fler byggare.
Behöver inte kosta skjortan. Finns hyfsade lågbudget element.
Vad tycker du om resultatet.

Mvh Leif

[RSG]

Så bråkig som diskanten ser ut så är jag lite imponerad av fulfiltret.

Och tyvärr kommer diskanten no vara rätt bråkig framöver å...


Hur som så har jag problem med en resonans med maximum vid cirkus 250 Hz vid tom låda, problemet består av att elementchassit kommer i svängning ach skramlar/rasslar mot lådan.
Därav så är mina mätningar i förra inlägget lite missvisande vid lägre frekvenser runt 250 Hz. Än så länge har jag inte kommit förbi problemet, tyvärr.

Och avstämningen på basreflexen är överdrivet låg vid 43Hz så röret flåsar rätt bra redan vid 2,83V å 40Hz.
Skulle ha kostat på mig att kolla den biten innan jag började måla...

SB13 tomlåda.png (20.98 KiB) Visad 1054 gånger

Sen håller jag på och bråkar med Vituix och funderar över varför jag inte får den att visa minusvinklar på mätningarna, endast plusvinklar visar sig i grafen "directivity"...
Varför, vilken inställning missar jag???

Bråkar med Vituix.png (200.6 KiB) Visad 1054 gånger

Pysslar vidare/Johan

[Maarten]

Högerklicka i bilderna:


[RSG]

Högerklicka i bilderna:

Bilagan Vcad_medgörlig.png finns inte längre

Tack Maarten.
Hade för mig att jag tidigare kunde se +/- värden samtidigt, men se så fel jag hade.

Inspirerad av mitt fulfilter så kommer jag att testa denna billiga filtrering då jag inte det minsta litar på det mätresultat som fick sist, tror inte ett smack på mätresultaten i basen egentligen. Så jag kör en fuling och hoppas på det bästa att "förutspått i rum" (beige/brunisc i CTA-2034) stämmer någorlunda.
Udda filtrering kan väl tyckas, men så är skapelsen å även jag

Int gö man väl så.png (191.58 KiB) Visad 871 gånger

Lågbudget var ledordet
Tanken var att det skulle vara en "snabb o smutsig" högtalare, och nu har det strax gått ett år sen jag började

Hepp/Johan

[RSG]

Då var Billix filtret på plats.
Mätning på okänd nivå (tydligen rätt hög nivå...) ifrån lyssnings position med skramlande låda i basen fortfarande.

OAisch Billix filter.png (64.06 KiB) Visad 811 gånger

Och på impedansmätning ser vi den första (men inte sista...) skrammel zonen vid 250 Hz, återkommande vid genom frekvensbandet med lägre och lägre "bieffekt. Den första skrammel zonen motsvarar nog grundton i nivå...

Dats billix filter.png (19.36 KiB) Visad 811 gånger

Och sen för att det är trevligt med Lucia.




Som synes står högtalarna för nära varandra och upplevs i det närmaste som en mono högtalare.
Sen ljud intag via Blåtand och billig D-stärkare så kan det inte bli mer än,,, nästan godkänt...
Enklare (och kanske bättre) hade nog varit att ställa dit en Eneby20, om jag skall vara ärlig
Men då hade jag missat erfarenheterna.
Skall försöka jobba bort resonanserna i lådan och samtidigt fundera över att kapa basreflexröret.

Tiden runnit ut/Johan

[Neuhausen]

Tråkigt det där med oljudet från lådan, har du någon teori om vad det är och hur det kan lösas?

[RSG]

Tråkigt det där med oljudet från lådan, har du någon teori om vad det är och hur det kan lösas?

Tyckte det var lite roligt att Maarten påminde om den här bilden i er Rävelatortråd prexis när jag började mickla med problemet


När jag provade att stuffa lådan madrass så uppnådde jag endast ett lätt dämpning av peakarna men framförallt att jag flyttade upp peakarna i frekvens. Det tycker jag talar för att det är lådan som e för vek när resonanserna flyttas högre när sidorna får lite stöd.
Sååå jag ska försöka pilla in uppstagning för att styva upp sidorna och se vad det ger för resultat. Det är väl ett pris på att använda billix plyfa... Ska köpa lite hyvlade trälister av lämplig dimensioner, sen blir det te å krångla redigt för att få in de i lådan... Kan nog passa bra att göra samtidigt som jag tar ur basreflexröret.

Och sen också prova Hifikit ull när stagningen kommit på plats.

Hepp/Johan

[Neuhausen]

Kan det blivit för lite lim mellan de två skivorna du använde för att få tillräcklig tjocklek någonstans? Jag tycker inte att det borde röra sig mycket med den totala godstjockleken.

Är undersidan också dubbel? Kan den röra sig i förhållande till materialet som högtalaren står på?

Är det Ikea som tillverkat möbeln? En vän har fått spektakulär resonans i en del Ikea skivor. Till exempel hårddiskar som hörs på andra sidan huset när de står på skrivbordet.

[RSG]

För lite lim har jag lite svårt att tänka mig då jag inte har för vana att snåla med vitlim, snarare åt andra hållet...
Däremot upptäckte jag att skivorna är av kvaliteten "täckande skikt utåt och av tvivelaktig kvalitet innanför ytskiktet" när jag började kapa i dem. Massiva,,, not so much...

Undersidan dubbel den å.

Resonanserna är så kraftiga att plastchassit på basarna reser sig mellan skruvarna och ytterkanten skramlar/rasslar mot lådan.
Går att sätta fingrarna på och få det tyst, men det är inte så jag vill använda dem
Satte en extra skumlist bakom ett av elementen och det blev bättre men grundproblemet kvarstår...

Möblemanget är inte boven, tyvärr

Hepp/Johan

[Neuhausen]

Jag gjömde plastkorgen. Baffeln har väldigt lite material över mitten.

Jag hittade 200 och 240mm långa träskruv på biltema. Om man skruvar dem genom baffeln nära elementen och ett tunt rör till sidan och baksidan nära det bakre nedre hörnet så kan det nog stabilisera baffeln.

Det ser också ut som att man får in förvånansvärt långa ribbor genom hålet på lådan för att stabilisera sidorna. De kan också ge stöd för baffeln istället för skruvarna.

[Maarten]

Högerklicka i bilderna:


Tack Maarten.
Hade för mig att jag tidigare kunde se +/- värden samtidigt, men se så fel jag hade.

Edit, kom på att det kanske var vattenfallsdiagram du var ute efter?
viewtopic.php?f=3&t=72656

[RSG]

Högerklicka i bilderna:


Tack Maarten.
Hade för mig att jag tidigare kunde se +/- värden samtidigt, men se så fel jag hade.

Edit, kom på att det kanske var vattenfallsdiagram du var ute efter?
viewtopic.php?f=3&t=72656
[ Bild ]

Du var helt rätt första gången.
Har lite svårt för vattenfallsdiagram...

God Jul/Johan

[RSG]

Stagning pågår.


Så passade jag också på att göra mig av med lite bitumen som bara har legat och skräpat...

[sammel]

Heja heja
