MIKROFONSKÅP-3, att kalibrera mikrofoner i

[xmag]

...och namnet är:


[xmag]

Nya och förra elementuppsättningen:


[xmag]

Mätningar för denna:





Frekvenskurvan:

2025-03-28 2219 NIVÅMÄTARE justerad till 100dB vid 100Hz. Bilden visar 4 mätningar på varandra..jpg (162.74 KiB) Visad 2237 gånger

THD:

2025-03-28 2225 NIVÅMÄTARE THD vid 90dB..jpg (88.95 KiB) Visad 2237 gånger

[xmag]

Dayton Audio CX120-8 som jag köpt till mätlådan har en urdålig diskant ned tanke på jämn frekvensgång. Kurvan varierar med 12dB upp o ner. Det är för mycket för att REW skall kunna göra en kalibreringsfil av kurvan.

Delningen ligger vid 2,2kHz..jpg (131.32 KiB) Visad 2143 gånger

[xmag]

Har nu satt in en annan diskant och kopplat ur koaxial-diskanten:

2025-03-30 1851 Test av delningsfilter.jpg (127.53 KiB) Visad 1912 gånger

THD:

2025-03-30 1851 Test av delningsfilter, THD.jpg (87.07 KiB) Visad 1912 gånger

-3dB-punkten i basen ligger vid 10Hz.
.
.

[xmag]

Nu är jag klar med delningsfiltret:


2025-03-3100100 Delningsfrekvens 2060Hz.jpg (128.78 KiB) Visad 1774 gånger

Gick mycket lättare med Onkyo-diskanten. Koaxialdiskanten var totalt oduglig (eller så är det bas-membranet som stökar till det för diskanten då den bildar en tratt).

[xmag]

Så här ser frekvensgången ut nu i mätlådan:

2025-03-31 0015 Färdigjusterad.jpg (127.93 KiB) Visad 1774 gånger

[xmag]

Nu går det kalibrera mätlådan till rak kurva:

2025-03-31 0015 Kalibrerad.jpg (123.44 KiB) Visad 1774 gånger

[xmag]

Första mätningen av en mikrofon (en nonamne-kapsel för 9kr):

2025-03-31 0044 Mikrofonskåp-3 Kalibrerad med en noname-mikrofon.jpg (135.35 KiB) Visad 1773 gånger

Den raka kurvan är den kalibrerade mätlådan. Den andra är nonamne-mikrofonen som visar hur den avviker från en rak kurva.
Skrev fel först som jag ser 12 personer hunnit läsa.
.
.
.

[xmag]

Nu kan jag kalibrera mikrofoner!!
Fast jag måste finslipa tekniken först. Den vassa spetsen vid lådan/elementets resonans är för skarp för att kunna kalibreras bort helt. Man ser vid ca 80Hz den lilla toppen.

Två olika mikrofoners frekvensgång:

2025-03-31 1117 Två mikrofoner uppmätta. Blå=WM61 min mik - Orange= noname.jpg (134.24 KiB) Visad 1460 gånger

Genom att välja "Export" i "Arkiv" kan jag exportera den uppmätta mikrofonens frekvenskurva till en xxx.cal fil. Den filen laddar man sedan in som mikrofonens kalibreringsfil. Klart!
Resonansen vid 80Hz kan jag i värsta fall manuellt redigera bort.
.
.
.

[xmag]

Ett företag som säljer mätlådor likt min:
https://disensors.com/product/type-4232 ... -test-box/
Den är byggd av Brüel & Kjær.

Fler (de används ofta till annat än att mäta mikrofoner):
https://audioxpress.com/article/test-ch ... e-projects
https://www.envirotechltd.com/mini-port ... ic-chamber
https://eckelacoustics.com/acoustic-tes ... -chambers/
https://www.envirotechltd.com/mini-port ... ic-chamber
https://www.siepel.com/en/anechoic-cabinets/
https://audioxpress.com/news/Hill-Acous ... t-Chambers
https://dl.acm.org/doi/fullHtml/10.1145/3561212.3561223
https://www.sharetechnote.com/html/RF_A ... amber.html
osv

[xmag]

har löst problemet med resonansen vid 80Hz. Baktill där underdel och lock möts var det inte riktigt tätt. Nu är det tätt!

2025-04-01 0202 Tätat mellam lock och botten baktil bättre.jpg (165.5 KiB) Visad 1419 gånger

Undre gränsfrekvensen sjönk från 9Hz till ca 8Hz på köpet.

[xmag]

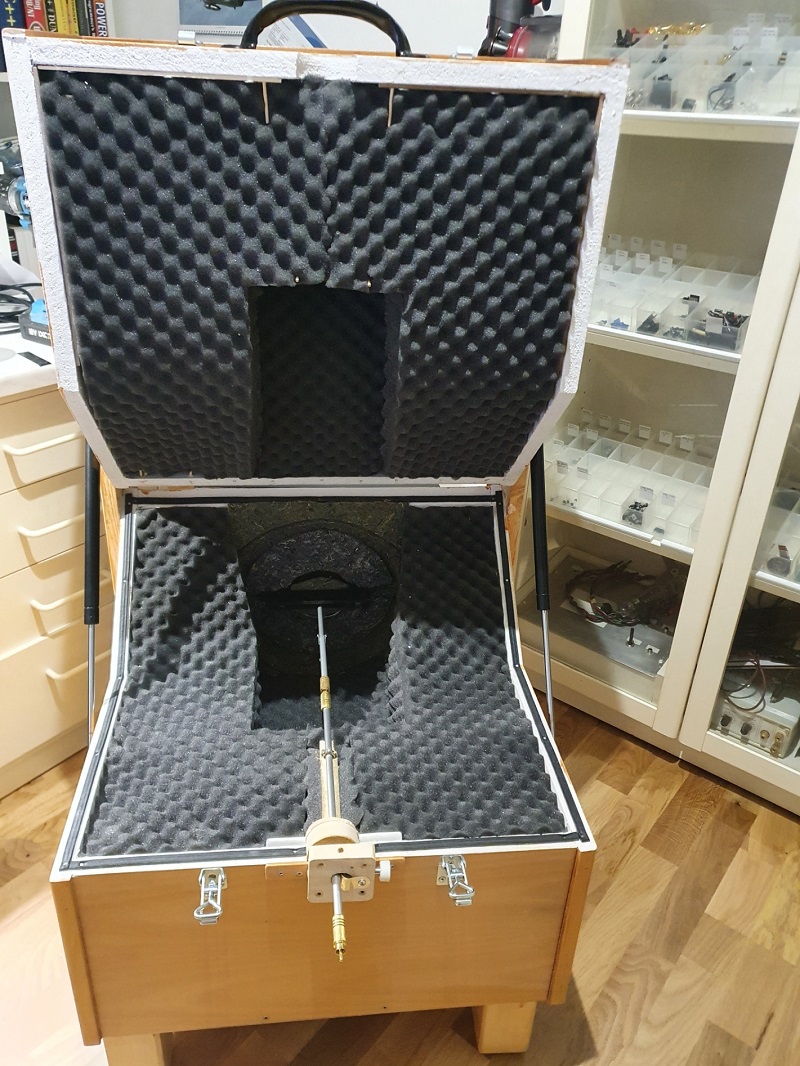

För de som inte minns vad för låda jag mäter i ser den ut så här:


Det som inte stämmer med bilden ovan är att utrymmet utan dämpmaterial har minskats från 20liter till ca 2-4 liter och att jag använder ett annat element.

Data:
Frekvensgång= 3Hz till 24kHz.
Frekvensgång kalibrerad= 20-20Khz +-0,5dB
Typiskt= 10Hz till 20kHz +-0,2dB utom under 30Hz där är det +-0,5dB
Lådans volym= 138 liter.

[xmag]

Det som ändrats ser ut så här, luftvolym, element och fästet för mikrofonen, ser ut så här:


Bas-/mellanregister-elementet sitter bakom diskanten som syns. Jag sänker en del av nivån för basen över 400Hz med dämpmaterial. Det har noggrant testats fram för rak frekvenskurva.





[xmag]

Nu är det (nästan) sommar och utejobben tar vid. Det innebär att det kommer gå långsammare med hifi-jobben.

Jag tillverkade mikrofoner under en tid. Det blev 40st har jag för mig. Tillverkade 10st åt gången. Nu tillverkar jag 10st till identiska med de andra 40. Så här ser den modellen ut:


[sammel]

Bra jobbar Xmag.

[xmag]

TACK!!
