Exmag bygger nytt högtalarsystem

[Calleberg]

Minst ett element från James B Lansing bör självklart finnas med i listan, om inte annat som sk. Benchmark.

[Imperial-Blomman]

De gör det snart

[exmag]

Ja, jag har ett sådant alternativ. Skall uppdatera listan snart.

[exmag]

Elementlistan:
- Eminence Kappa Pro 15LF2................ Pris: 2.900kr
- Visaton PAW 38.............................. Pris: 2.900kr
- Eighteen Sound 15LW2400................. Pris: 4.000kr +-500kr
- Eighteen Sound 15LW1500................. Pris: 4.500kr
- FaitalPRO 15FH510 8Ω......................Pris: 3.500kr
- FaitalPRO 15FH530-8P......................Pris: 3.000kr
- Beyma 15LEX1000Fe........................Pris: 3.000kr
- SB Audience Rosso-15W400................Pris: 2.400kr på Hifikit
- JBL 2226......................................Pris: Begagnad. Under 3.000kr.

JBL 2226 kom ut första gången år 2002 och tillverkas fortfarande.

(Det som många inte vet är att Samsung äger JBL genom ett dotterbolag.)

[exmag]

Jag tar bort de som kostar över 3.000kr:
- Eminence Kappa Pro 15LF2................ Pris: 2.900kr
- Visaton PAW 38.............................. Pris: 2.900kr
- FaitalPRO 15FH530-8P......................Pris: 3.000kr
- Beyma 15LEX1000Fe........................Pris: 3.000kr
- SB Audience Rosso-15W400................Pris: 2.400kr på Hifikit
- JBL 2226......................................Pris: Begagnad. Under 3.000kr.

[exmag]

Alla elementen har en "cut off" på 20,44Hz.
Här är frekvenskurvorna för dem:

GhostHorn - Beyma 15LEX1000Fe.png (13.23 KiB) Visad 208 gånger

GhostHorn - Eminence_KAPPA_PRO-15LF-2.png (22.11 KiB) Visad 208 gånger

GhostHorn - Faital 15FH530_8O.png (13.03 KiB) Visad 208 gånger

GhostHorn - JBL2226HPL.png (12.58 KiB) Visad 208 gånger

GhostHorn - SB Audience Rosso-15W400.png (13.68 KiB) Visad 208 gånger

GhostHorn - Visaton PAW 38.png (13.1 KiB) Visad 208 gånger

[Calleberg]

Jaha, då blev det enkelt ety, det smarta valet för en miljömeveten entusiast som dig Exmag är väl att handla på den cirkulära marknaden, eller hur?

[exmag]

Jo, så är det men om jag är miljömedveten vet jag inte.
Den begagnade JBL'en visar samma siffror som de bästa elementen här ovan. Men den har en max mekanisk slaglängd på 40mm och ett kylsystem som kan göra en bil avundsjuk. Att den sedan har fyrkantig aluminiumtråd i spolen gör den till ett skrytobjekt. Dessutom har den tillverkats i 22 år och är fortfarande lika populär bland musiker och musiker har väl aldrig fel.
Med andra ord, den ligger bra till.

[exmag]

Det finns dock ett problem med JBL'en, data om den varierar mellan olika datablad.

[Calleberg]

Det finns dock ett problem med JBL'en, data om den varierar mellan olika datablad.

Det skulle det nog i ärlighetens namn göra för övriga kandidater ochså om man tänker sig att även de producerats i 22 år.
Skiljer det mycket? 5-10% hit och dit borde väl rymmas inom produktionstoleranser för det flesta element.

[exmag]

Jo, men de blad jag tittat på säger att det är fabriksdata, alltså inte uppmätt.
Det element jag har på "G" är av en senare typ. De äldre heter "H" på slutet för 8 ohm men denna heter "HPL".
Det som skiljer datan åt är aktiv area som varierar mellan 880cm2 och 887cm2. Det andra är Bl-faktorn som varierar mellan 19,7 och lite över 22. Arean gör inte så mycket men Bl-faktorn är viktig när hornet dimensioneras. Fel Bl och det kan bli galet. I detta fall är dock skillnaden liten så den påverkar bara marginellt.

[exmag]

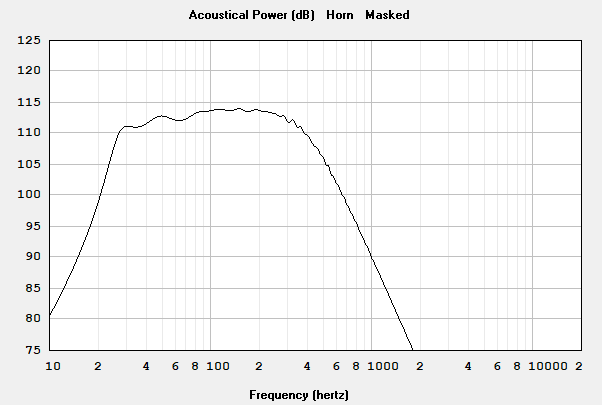

Hornet är nu helt anpassat för JBL2226. Jag har även dragit av för stöden inne i lådan och räknat om de olika sektionernas längd. Så här blir det då:

Frekvenskurva-2025-09-07 001349.png (9.12 KiB) Visad 96 gånger

[exmag]

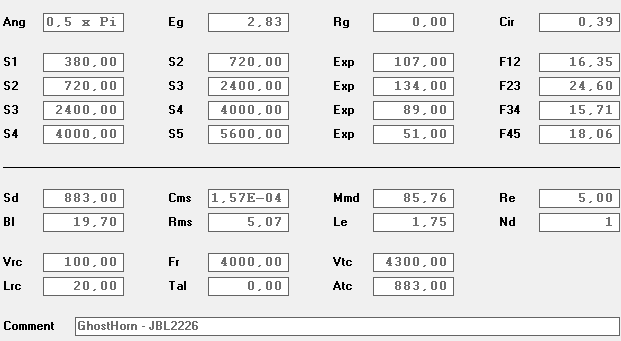

Så här ser datan ut:

Data-2025-09-06 234821.png (7.63 KiB) Visad 96 gånger

[exmag]

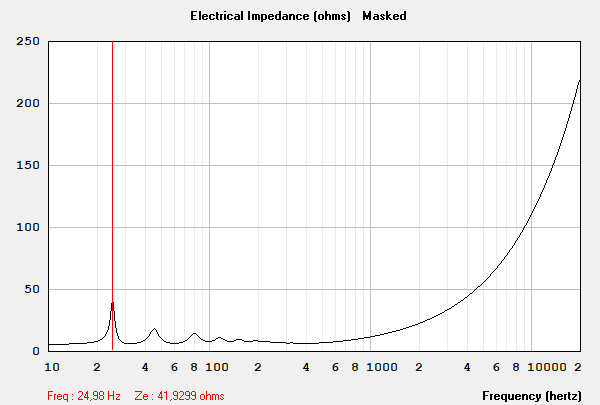

Impedansen visar var i frekvens hornet är avstäm. Om jag inte missminner mig är de andra topparna avstämningen för varje segment i hornet:

Impedans-2025-09-07 001520.png (7.42 KiB) Visad 96 gånger

[exmag]

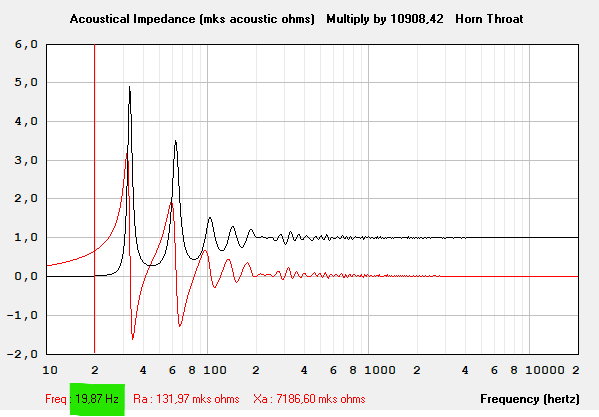

Den akustiska impedansen (svart kurva) visar var cut off ligger, alltså hur lång ner hornet kopplar till membranet. Under den frekvensen kommer membranet slå hejdlöst eftersom hornet inte utgör något motstånd (=0 ohm). den frekvensen ligger vid 20Hz:

Akustisk-impedans-2025-09-06 235400.png (10.83 KiB) Visad 96 gånger

[exmag]

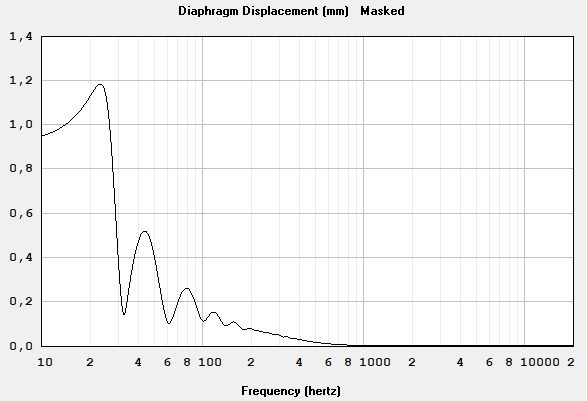

Med ett watt in är membranets slaglängd så här:

Slaglängd-2025-09-07 001725.png (8.01 KiB) Visad 96 gånger

[exmag]

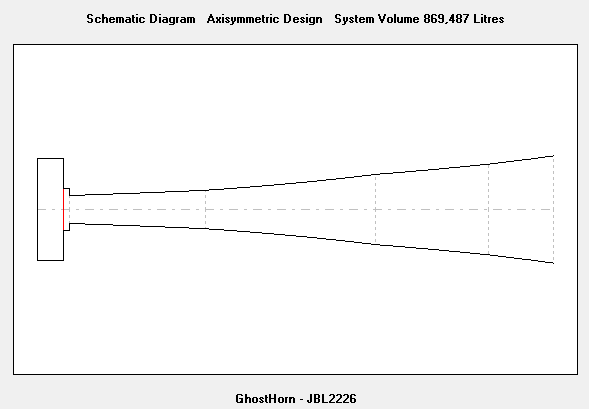

Hornets utvidgning ser ut så här:

Utvidgning-2025-09-06 235021.png (4.35 KiB) Visad 96 gånger

Hornet är sammansatt av 4 sektioner. Var och en har sin egen exponentiella kurva. Därför ser det knepigt ut vid varje övergång (syns tydligt mellan andra och tredje sektionen). Men det är ett måste för att få en någorlunda jämn kurva när man mer eller mindre tvingar ner den i låga frekvenser. Som syns i bilden är nettovolymen 870 liter varvid den slutna lådan är 100 liter. Bruttovolymen är exakt 1055 liter och den väger in på 133kg. Här kan man nog säga att uttrycket "lagt kort ligger" förverkligats, dvs där man ställt den får den stå.
.
.

[paa]

Har du simulerat stegsvar?

[exmag]

Nej, det har jag inte gjort. Verkar inte finnas en sådan funktion i Hornresp.

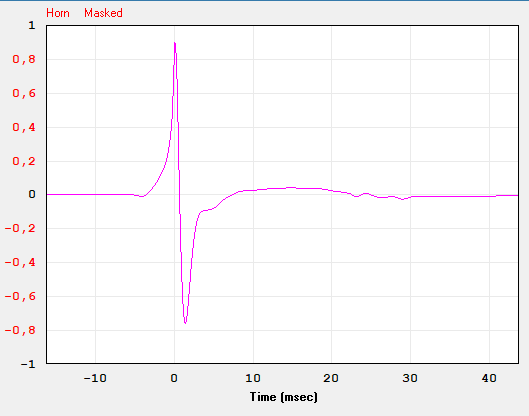

Här är dock impulssvaret:

Impuls-2025-09-07 103345.png (7.14 KiB) Visad 44 gånger

[paa]

Frekvensgången får mig att tänka på RT2 och RT3-hornen. De hade ett liknande utseende runt nedre cut off frekvensen.
