GhostReflex - Ytterligare en ny högtalare

[exmag]

Har ändrat lite i delningsfiltret:


Kommer att sakta ändra lite efterhand mest för att jag vill testa lite olika kopplingar. Om något förbättrar kurvan får det vara kvar.

[exmag]

Frekvenskurvan för det nya filtret, mäter nu från 130cm avstånd. Kurvan från 1kHz ligger inom +- 2,5dB. Under 1kHz får vi vänta till utomhusmätningarna:

2026-01-02 Filter 12.jpg (129.98 KiB) Visad 747 gånger

För att se kurvans tendens smoothar jag lite mer:

2026-01-02 Filter tendens.jpg (126.23 KiB) Visad 743 gånger

[exmag]

Spridningen:

2026-01-02 Filter 12 spridning.jpg (137.31 KiB) Visad 746 gånger

[exmag]

Den nya kopplingen av delningsfiltret har jämnat ut impedansen vid delningen:

2026-01-02 Filter 12 imp.jpg (129.96 KiB) Visad 744 gånger

[exmag]

Röster låter bättre nu i övrigt möjligen lite mer transienter än tidigare vilket redan då var i mästarklass men framför allt åkte nivån upp några dB.

[exmag]

Ändrade även den andra högtalaren igår och lyssnade sedan på musik i några timmar.
Högtalarna är fantastiska! Har aldrig gillat koner i aluminium tidigare. Det skall jag aldrig säga mer för dessa låter fantastiskt med en distinkt transient och en öppenhet som är tilltalande.

Som en hifi-tidning skrev om skillnaden mellan en svindyr högtalarkabel och en annan ännu svindyrare dito "när vi bytte kablar kunde vi höra att sångaren har skägg"...

När jag kopplar in hornbasen blir det episkt.
Delningsfiltret är nu lappat på allehanda sätt så det som kommer framöver är att bygga helt nytt, testa lite till och placeras in det för gott i talaren och börja på ett nytt spännande projekt.

[exmag]

Någon som blir inspirerad?

[exmag]

Det är svårt att se spridningen här ovan så jag smooth:ar mer:

2026-01-06 Spridningen 1till1 smooth.jpg (133.11 KiB) Visad 581 gånger

[RSG]

Grattis till ditt "Nirvana"!!!

Då kommer frågan, vad ska du göra nu då???

/Johan

[exmag]

Frågan är viktig, vad gör jag nu?
Först skall jag bygga färdigt delningsfiltret, det är nu ett plockepinn. Jag kommer också att justera upp och justera ner olika partier med någon dB. Jag kan dock inte göra detta förrän det blir varmare ute eftersom jag måste mäta ute, alltså fram mot våren.
Till dess och efter jag är helt klar med högtalarna kommer jag att fortsätta programmera. När jag sitter med programmering lägger sig ett lugn inom mig som jag annars inte känner. När jag jobbar fysiskt med något gör jag det i ett, enligt vad mina grannar säger, rasande tempo. Det sätter sig i magen men försvinner när jag programmerar (och ritar i Blender samnt filosoferar på min hemsida mm).

[exmag]

Köpte lite prylar för att testa med:


Inte mycket grejer men ändå gick det på drygt 1.100kr.
Om jag köpt plastfoliekondensatorer hade det blivit betydligt dyrare.
Nu testar jag ned dessa och när jag är nöjd byter jag till plastkondingar. Därefter får lite ytterligare justeringar göras pga att El.lytar har ett litet motstånd.
Plastkondingar har jag en del av så jag behöver inte köpa alla.

[I-or]

Det går bra att mäta inomhus via fönstring över ca 250 Hz (även för s.k. Spinorama) och under 250 Hz mäter man lämpligen i det extrema närfältet, så du kan avgjort mäta dig trött redan nu.

Det vore intressant att se relevanta mätresultat för dina okonventionella skapelser.

[exmag]

Jo, jag mäter inomhus hela tiden just nu. Men till sommaren skall jag mäta utomhus.
Har mätt en hel del "fönstermätning" men gillar det inte riktigt. En testhögtalare jag har blir frekvenskurvan lugnare och finare med fönster men med GhostReflex-högtalaren ser det konstigt ut. Men sista ordet är inte mätt ännu. Jag kommer att visa de intressantaste mätresultaten här.

Håller på att studera om det går att ta bort de värsta reflexerna med mjukvara genom rummets mått.

Skrev tidigare att röster låter dovt. Men det gör det bara när ljudet drivs av teven. Så jag drar slutsatsen att det är tevens hörlursutgång som har en sådan frekvenskurva att tal-ljud i vissa fall blir dovt. När jag kör via blåtand blir det perfekt redan nu men tror det klan bli bättre.

[exmag]

Det här med fasen i delningsfrekvensen har jag lärt mig att det inte är så viktigt men det var för ett antal år sedan. Nu läser jag att det är väldigt viktigt.
Hur är det med den saken egentligen?

På grund av ovan har jag ritat ihop två olika delningsfilter, ett med samstämmig fas och ett efter vad som sägs vara bra för de elementen jag har (med justeringar senare efter jag mätt). För båda ser kurvorna nästan exakt likadana ut, det är fasen och impedansen vid delningen som skiljer.


I fas.png (17.12 KiB) Visad 361 gånger

[petersteindl]

Man skulle kunna beskriva fasen på 2 olika sätt.
Det ena är absolut fas och det andra är fasskillnaden mellan elementen genom delningen.
Det betyder att man kan ställa in systemet så att fasskillnaden är noll medans absolut fas från 20 Hz till 20 kHz är från 0 till -180 grader.
Det måste då vara i den akustiska domänen.

[exmag]

OK!
Fasen genom mätning av ljudet känner jag till.
Fasskillnaden mellan elementen genom delningen har jag simulerat flera olika delningsfilter som används "där ute". Det är inte många som är i fas vid delningen. Jag har ritat upp ett filter (se ovan) som är i fas vid delningen.
Det översta här ovan är Troels Gravesen's filter SB-61 till motsvarande min högtalare. Den är inte i fas vid delningen.

[petersteindl]

OK!
Fasen genom mätning av ljudet känner jag till.
Fasskillnaden mellan elementen genom delningen har jag simulerat flera olika delningsfilter som används "där ute". Det är inte många som är i fas vid delningen. Jag har ritat upp ett filter (se ovan) som är i fas vid delningen.
Det översta här ovan är Troels Gravesen's filter SB-61 till motsvarande min högtalare. Den är inte i fas vid delningen.

Med noll fasdifferens vid delningen menar jag hela vägen genom hela delningsfrekvensområdet.
Ett exempel är 2-vägs 2:a ordningens filter där man polaritetsvänder diskanten.
Absoluta fasen går då från 0 grader till -180 grader på både bas och diskant där fasen följer varandra i hela frekvensområdet. De adderar då varandras ljudtryck i samma fas och med +6 dB då ljudtrycken har samma nivå d v s vid just delningsfrekvensen. Detta gäller i den akustiska domänen on-axis.

[exmag]

OK, jag förtår!
Jag skall läsa på mer om faser i högtalare.

[Maarten]

Det är fasen så viktigt att ha koll på (flåt) och som Peter skriver behöver man ha koll på denna i hela delningsområdet och vilka konsekvenser det får för vertikal spridning.

Här finns en del info: 1: Frekvensgång, 2: Spridning, .. Spinorama?. En tråd som var starten på Räv hit o dit.

[exmag]

OK!
Jag har åtminstone lite kunskap om det men vill veta mer, speciellt nytt som kommit senaste 15 åren då jag varit borta.
TACK för länken, skall läsas!

Jag mätte mina element, tyvärr med delningsfilter än så länge. Det blir så att säga två delningsfilters effekt på frekvenskurvan. Jag misstänker att dippen i delningsfrekvensen försvinner när jag mätt bara elementen. Delningsfiltret är komponerat för det som jag tycker är bra fas men utan elementen, använde "bessel" i mitt datorprogram Matrocalc:

GhostReflex-i-Fas-2 SPL.png (26.12 KiB) Visad 237 gånger

Måste köpa lite grejer till för att kunna experimentera utan att behöva ligga på golvet bakom högtalaren. När man blivit lite äldre vill man sitta bekvämt.
.
.

[exmag]

GosthReflex baffelsteg:

2026-01-11 1923 Baffelsteg.png (16.28 KiB) Visad 207 gånger

Jag har räknat med hela högtalaren bredd och höjd.

[exmag]

Som ovan om man tar med golvet:

2026-01-11 1923 Baffelsteg med golvet.png (24.62 KiB) Visad 207 gånger

Stämmer inte alls med verkliga mätningar:

2025-12-04-0209-270cm lyssningsplats-1till6-kopplat om lite.jpg (144.98 KiB) Visad 207 gånger

Baffelsteget är bortjusterat i delningsfiltret men inte den stora dippen pga golvet. Den finns helt enkelt inte med i mina verkliga mätningar.
Hursom, det visar åtminstone teoretiskt att när man mäter utomhus bör högtalaren ligga ner på marken och mikrofonen sitta ovanför på lämpligt avstånd. Inga golv finns i närheten på det viset. Marken motsvarar då väggen bakom högtalaren.

Simuleringar i all ära men verkliga mätningar måste till för att få allt rätt.

[exmag]

Eftersom GosthReflex skall stå mot en vägg stämmer inte baffelsteg mot det jag simulerat här ovan. Får göra om det.

[exmag]

Så här ser baffelsteget ut:

2026-01-11 1923 Baffelsteg.png (17.34 KiB) Visad 177 gånger

Hela frekvenskurvan lyfter 5-6dB pga att hela väggen blir baffeln. Men just nu står den inte mot väggen dock står en av sidorna mot något som kan påminnas vara en vägg. Skall bli intressant att mäta och se hur mätkurvan ser ut där den står nu.

[exmag]

Har nu mätt upp en del med filter nr 13:


Sidodiskanten delas för långt ner. Det skall ändras till nästa version.

[exmag]

Frekvenskurvan 1,3 m ifrån. Jag mäter över vardagsrumsbordet så det kan finnas lite skräp en bit ner i frekvens som ökar nivån just där en aning på hela frekvenskurvan. Flyttade bordet när jag mätte elementen var för sig med den andra bortkopplad. Sidodiskanten är inte med:

2026-01-12-0115 Delingsfilter nr 13.jpg (141.92 KiB) Visad 121 gånger

Kommer mer i morgon. Är lite trött nu.

[exmag]

Frekvenskurvan 1,3 m ifrån. Jag mäter över vardagsrumsbordet så det kan finnas lite skräp en bit ner i frekvens som ökar nivån just där en aning på hela frekvenskurvan. Flyttade bordet när jag mätte elementen var för sig med den andra bortkopplad.

Tvärt om skall det vara, jag mätte hela högtalaren med bordet borta och elementen var för sig med bordet under mikrofonen.

[exmag]

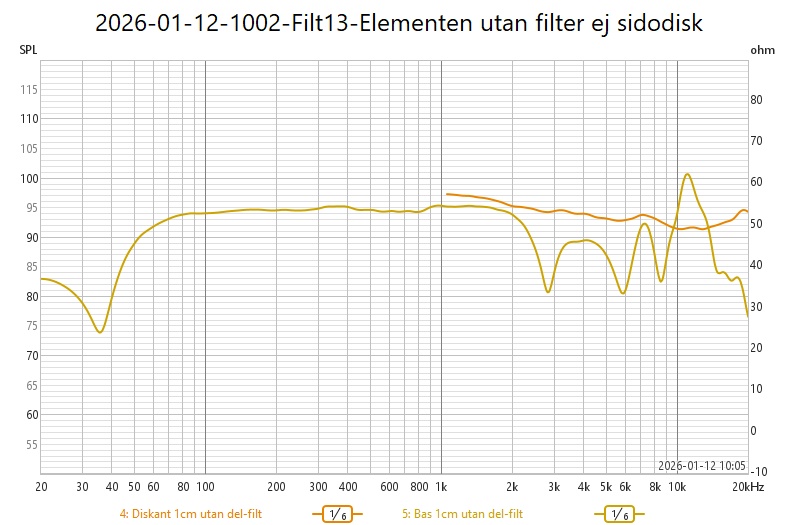

2026-01-12-1002-Filt13-Elementen utan filter ej sidodisk.jpg (142.87 KiB) Visad 22 gånger

[exmag]

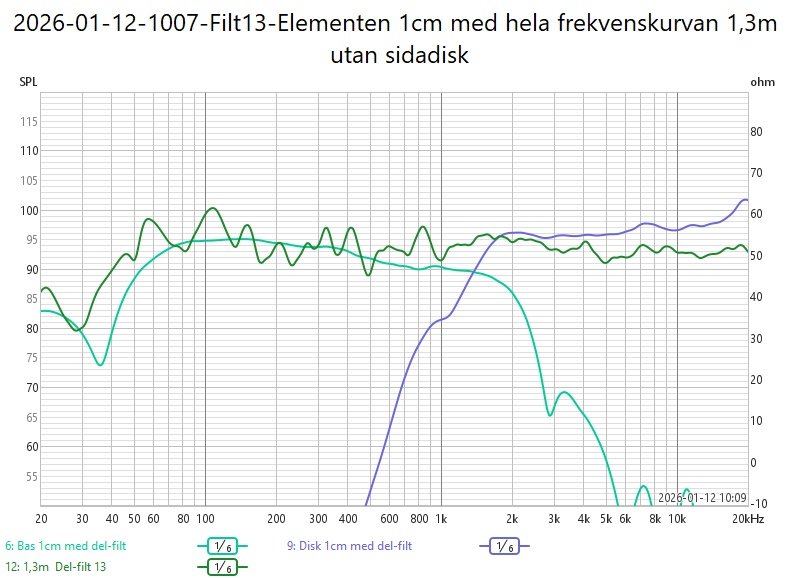

2026-01-12-1007-Filt13-Elementen 1cm med hela frekvenskurvan 1,3m utan sidadisk.jpg (158.76 KiB) Visad 20 gånger

[exmag]

2026-01-12-1013-Filt13-Diskant 1cm och 1,3m ifrån.jpg (141.97 KiB) Visad 19 gånger
