Bygga Räv

[exmag]

Mitt tips är alltså att slipa med maskin och passningstesta ofta. Slipar aningen mer på insidan och fyller det sedan som RSG beskriver längre upp. I detta fall får man kanske också slipa de vinklar som är bra.
Jag vinner mycket på att utgå från att det blir bra och börjar jobba sedan. Då är halva segern vunnen innan man ens börjat

[exmag]

Färdigt:


[Calleberg]

Sedan sågar jag:

Ja alltså, ska det Spacklas och målas mattsvart så går det ju att jobba på det där viset. Men jobbar man med färdigfanerade skivor som EL-julio så behöver man jobba med betydligt bättre precision om det skall bli någotsånär ok.

Jag har numer pensionerat min, med din identiska fogsvans, till förmån för en sådan här, lätt det bästa beslutet jag gjorde under 2025.
Kustomiserad med 40T klinga


[exmag]

Jag har två sådana (annat fabrikat) men valde ändå att såga för hand av olika skäl.
Om man har fanerade bitar så går det utmärkt att göra som jag. Man sågar några mm längre bitar och slipar ner dem med maskin. Blir mycket jämnare där faneret är. Men man måste kunna det så att testa på några skrotbitar först är en bra idé. Mäta rakheten är också viktigt. I detta fall handlar det om felsågade bitar. Sågandet är alltså redan gjort. Det kan man rätta till med en slipmaskin. Måtten blir någon eller några mm mindre.

[eljulio]

Nu har jag eventuellt en låda klar exklusive baffel som kanske är bra nog med lite trimmning och fint ekspackel.

höger kanal.jpeg (580.43 KiB) Visad 736 gånger

höger kanal1.jpeg (614.74 KiB) Visad 736 gånger

Invändig låda för basen, en testlåda som jag tror kommer att göra jobbet. Pinnen i mitten är så klart enbart ett limstöd för att få till limningen i räta vinklar. Den limmas sedan in insidorna av sidoväggarna och i insidan av baffeln och sluter alltså tätt om basen. Jag kommer att behöva limma fast en eller två klossar invändigt i bakre hörnen för att få till rätt volym på lådan i närheten av 1,5 liter. Den är lite för stor nu.

baslåda invändigt.jpeg (605 KiB) Visad 736 gånger

Provfräst baffel i MDF nedan. Den kommer att behöva fintrimning och slipning, men formen ser bra ut.


När det gäller vänster kanal så har jag tyvärr slut på material, så jag måste komplettera...

[Neuhausen]

Jag tycker att formen på baffelns fas blev väldigt snygg.

[RSG]

Snygg baffel!

F5/Johan

[rigi]

Jag tycker också det ser bra ut.

[sammel]

Jag med

[Glebster]

Skånska påhejningar från mig!

[Zappa]

Tjusigt!

[eljulio]

Nu har jag fått bafflarna! Det återstår så klart en del handslipning för att få så optimal form som möjligt och även få bort ränder från fräsning innan jag lackar dem. På bilden nedan även i MDF.

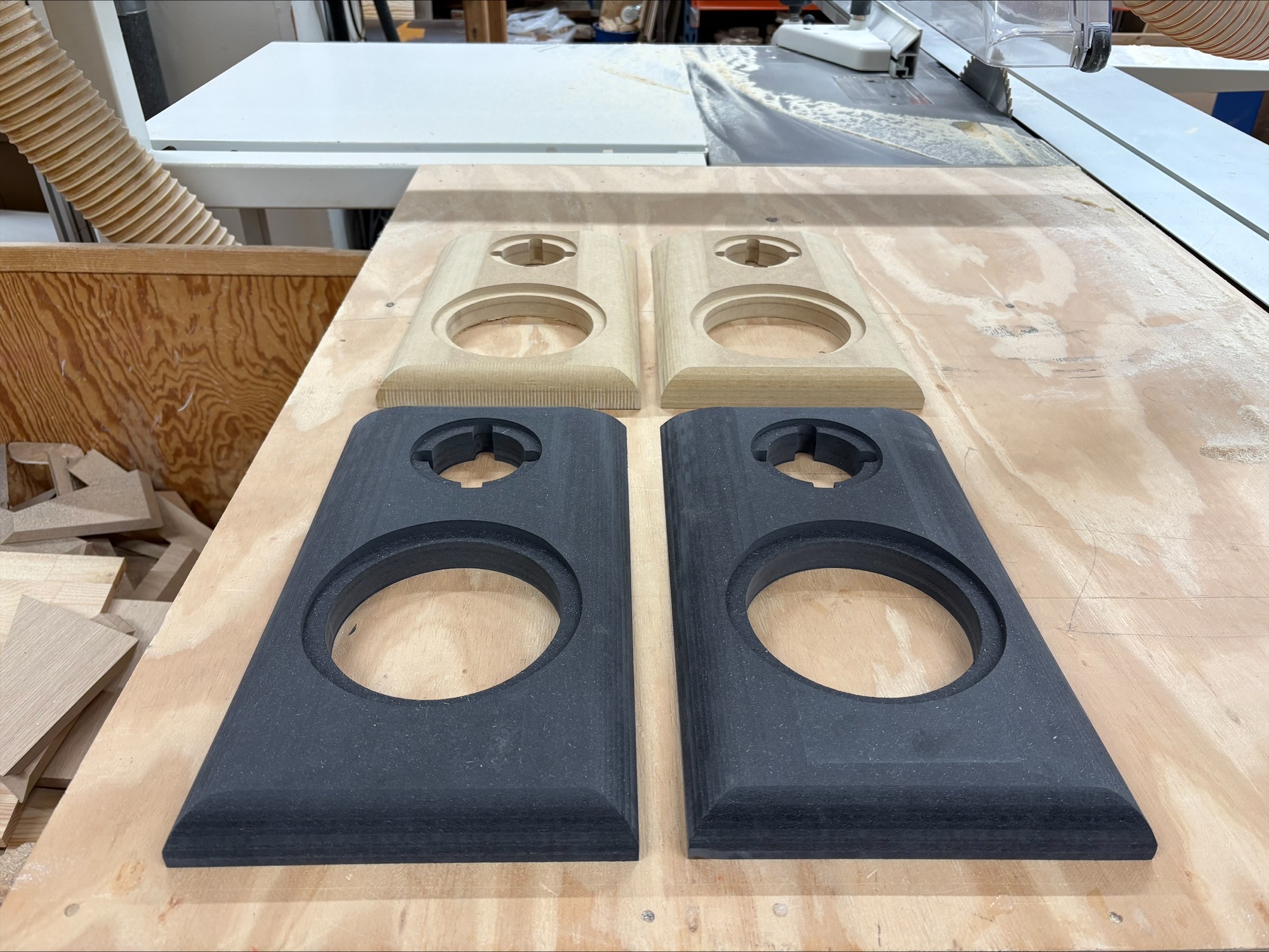

bafflar även rå mdf.jpeg (729.5 KiB) Visad 572 gånger

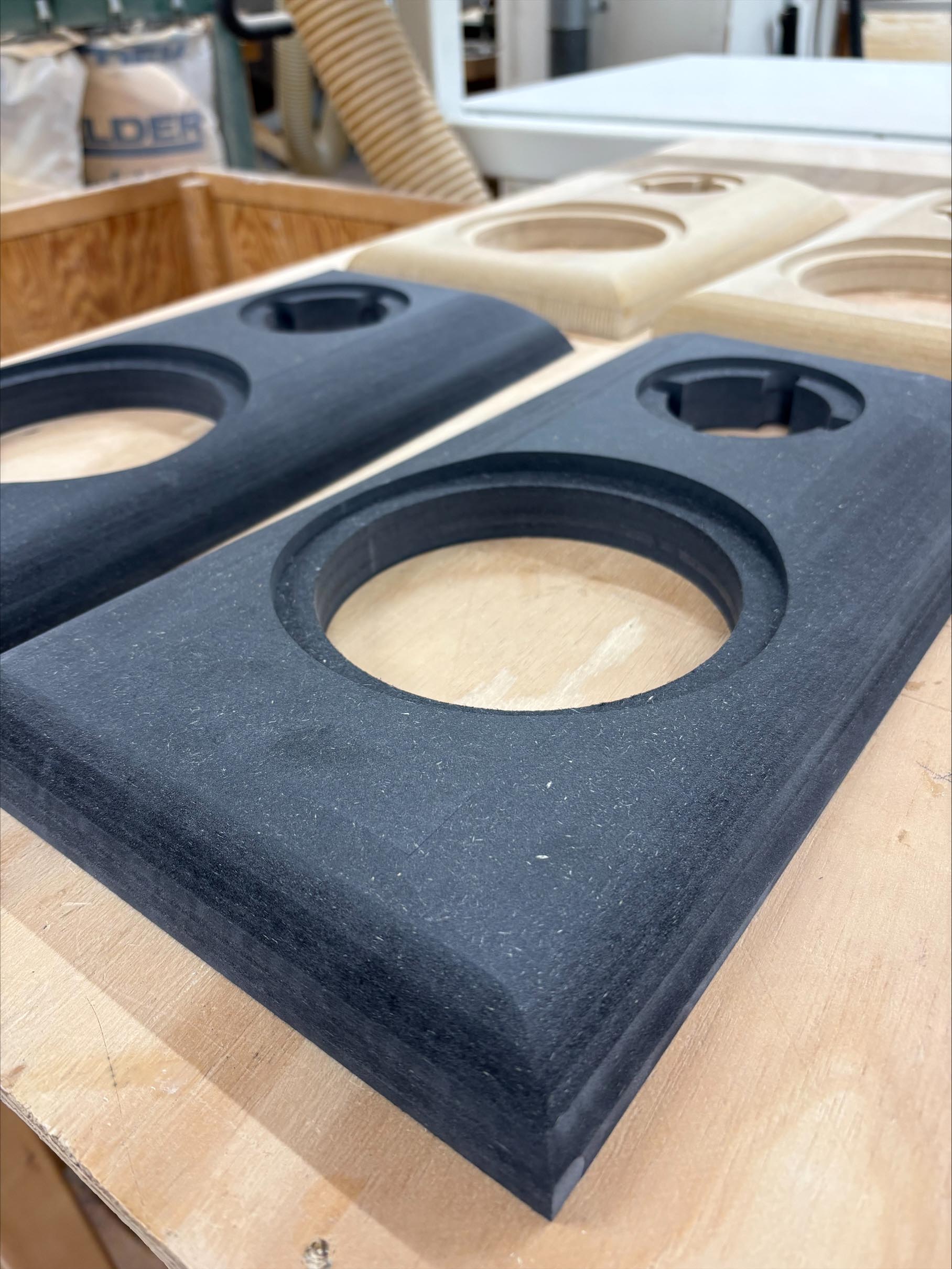

bafflar även rå mdf1.jpg (416.37 KiB) Visad 572 gånger

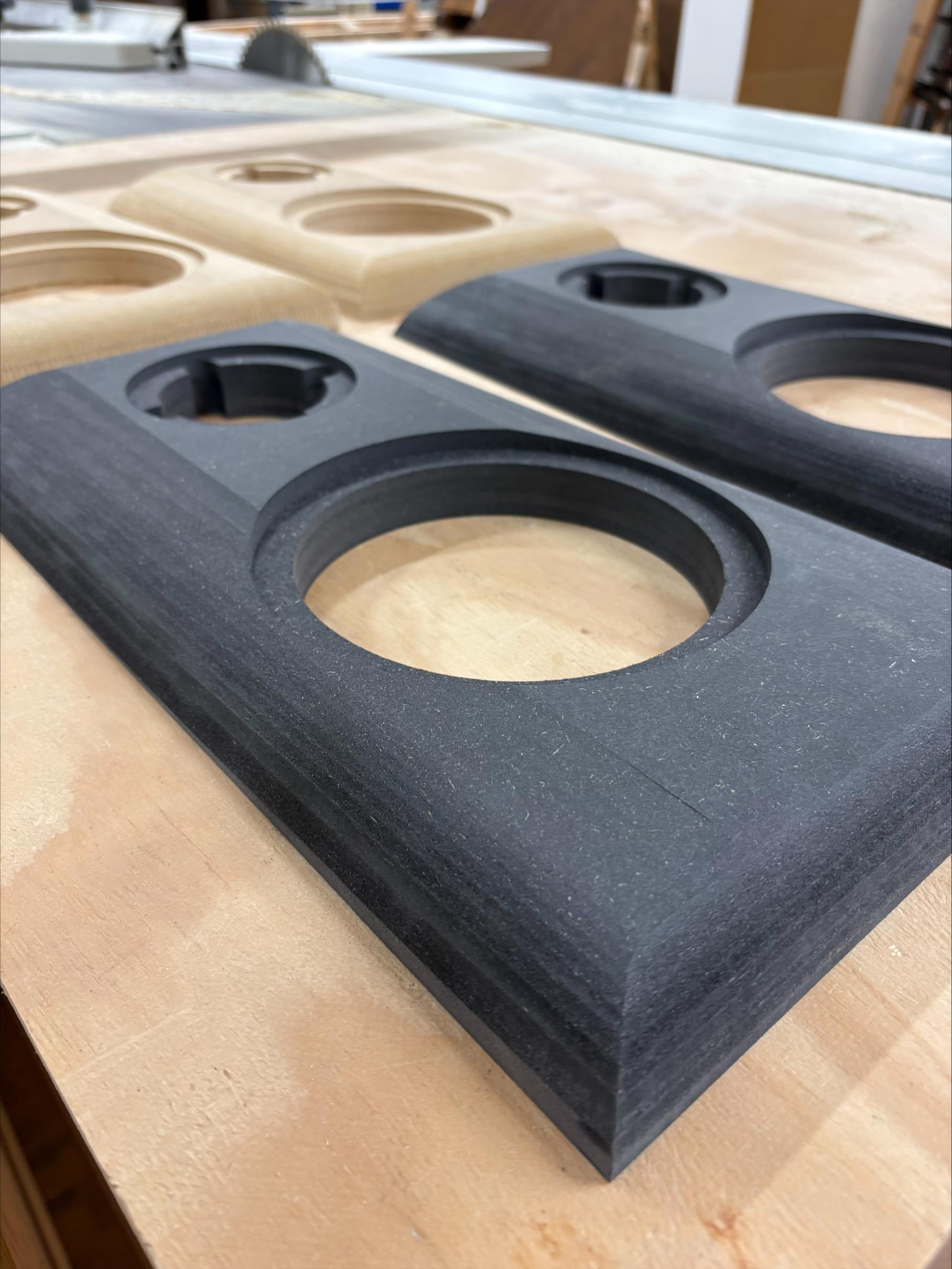

bafflar utan element1.jpg (318.48 KiB) Visad 572 gånger

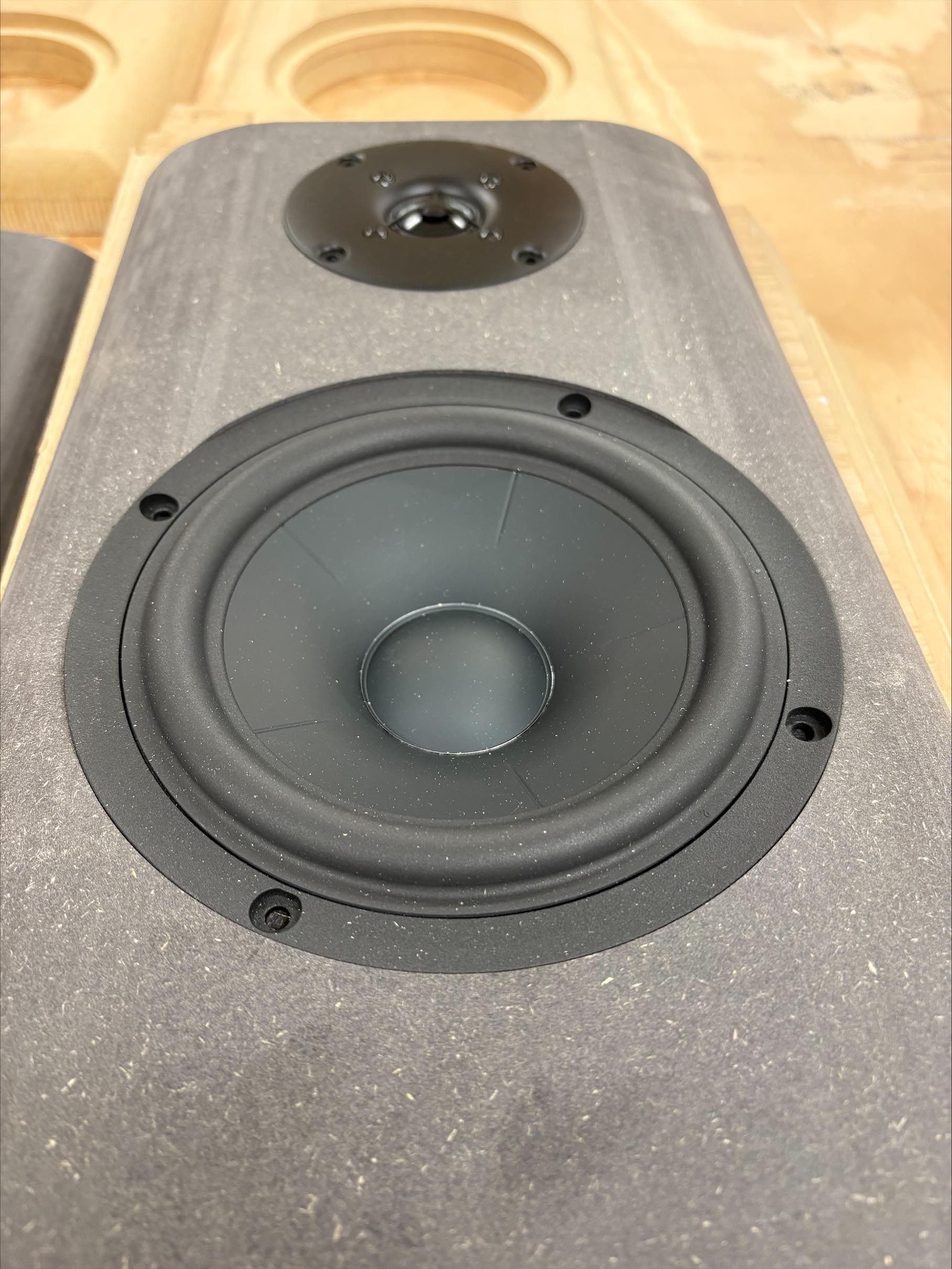

baffel underifrån.jpg (400.93 KiB) Visad 572 gånger

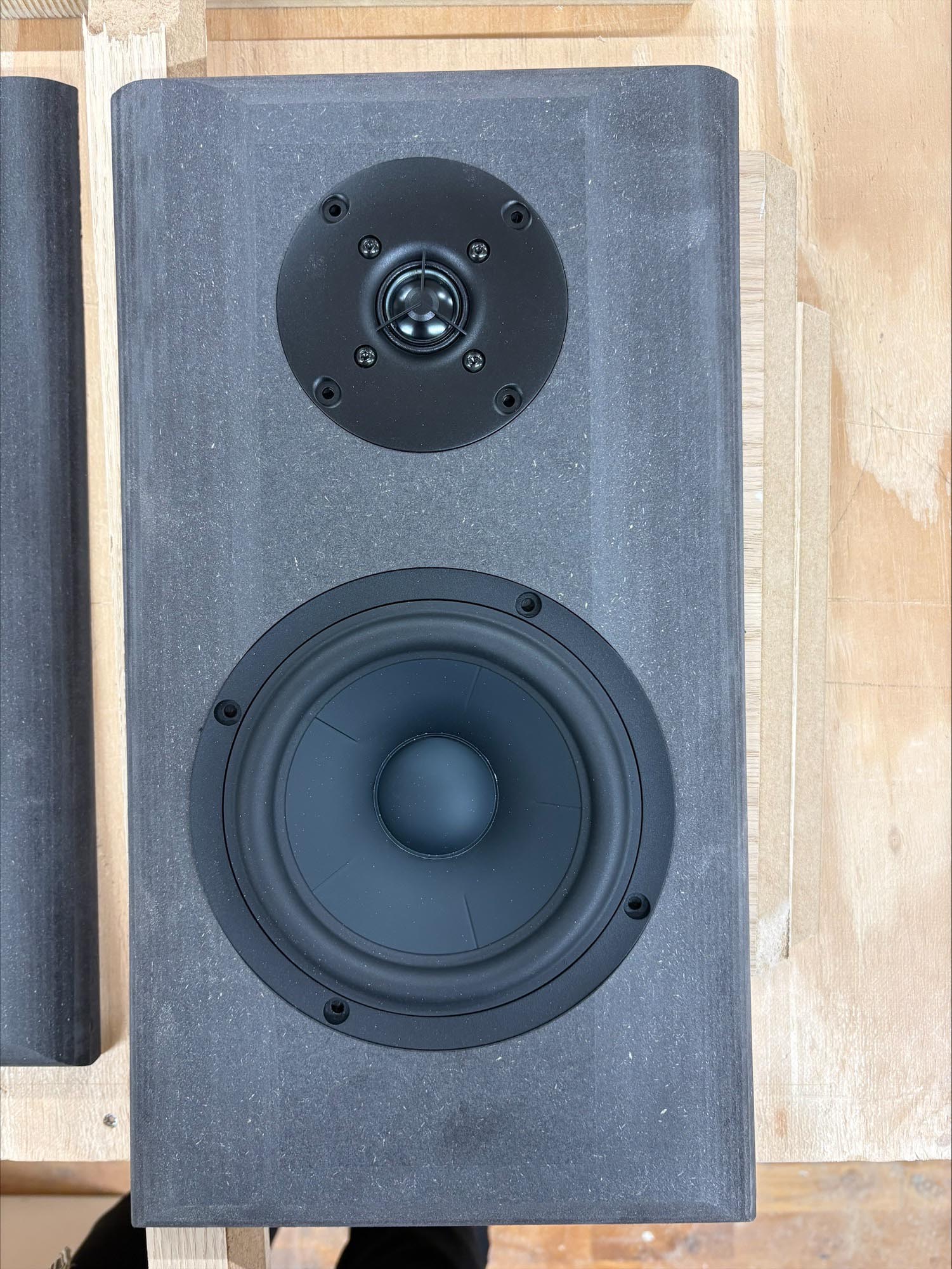

baffel med element ifällda.jpg (446.46 KiB) Visad 572 gånger

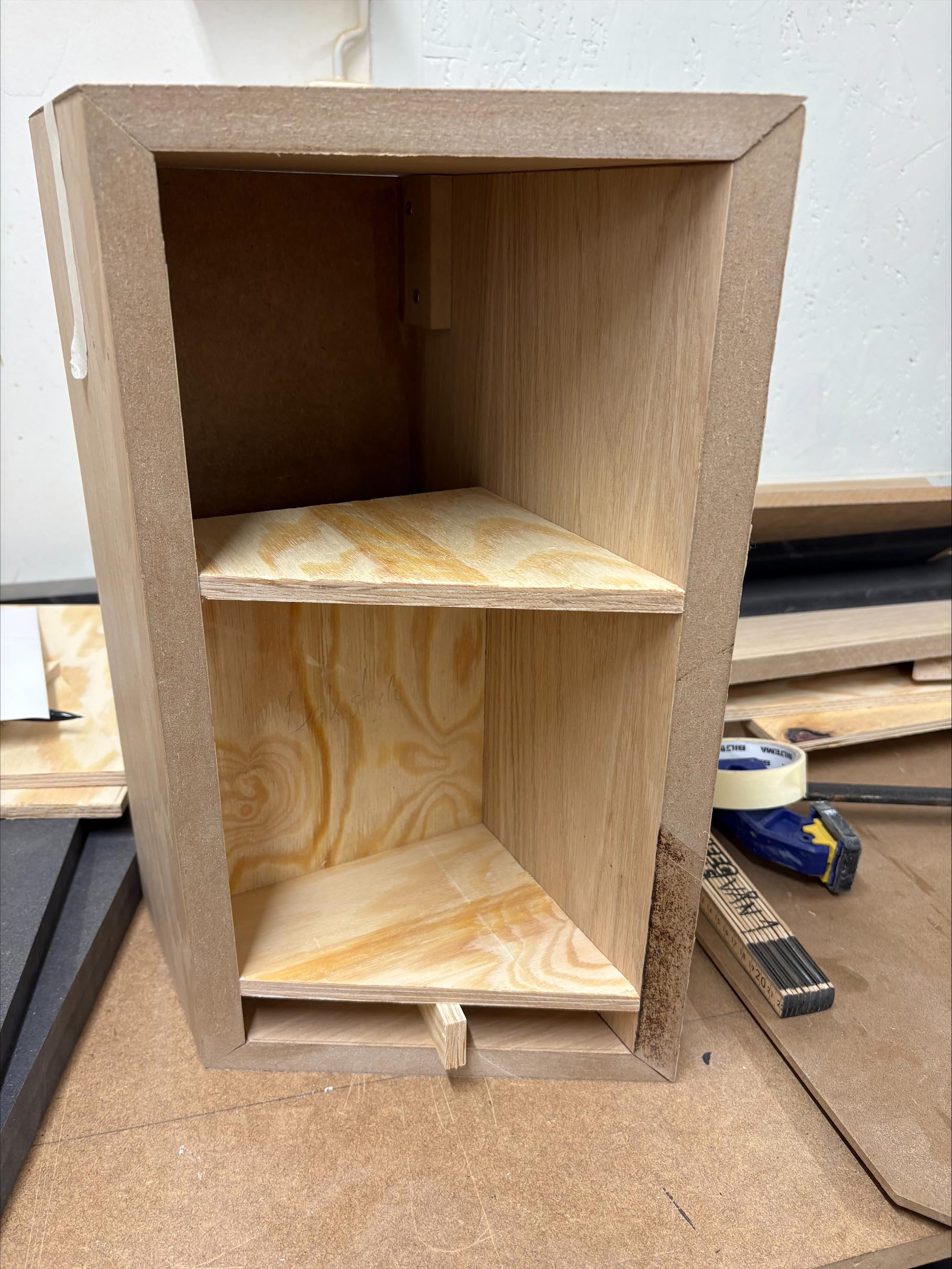

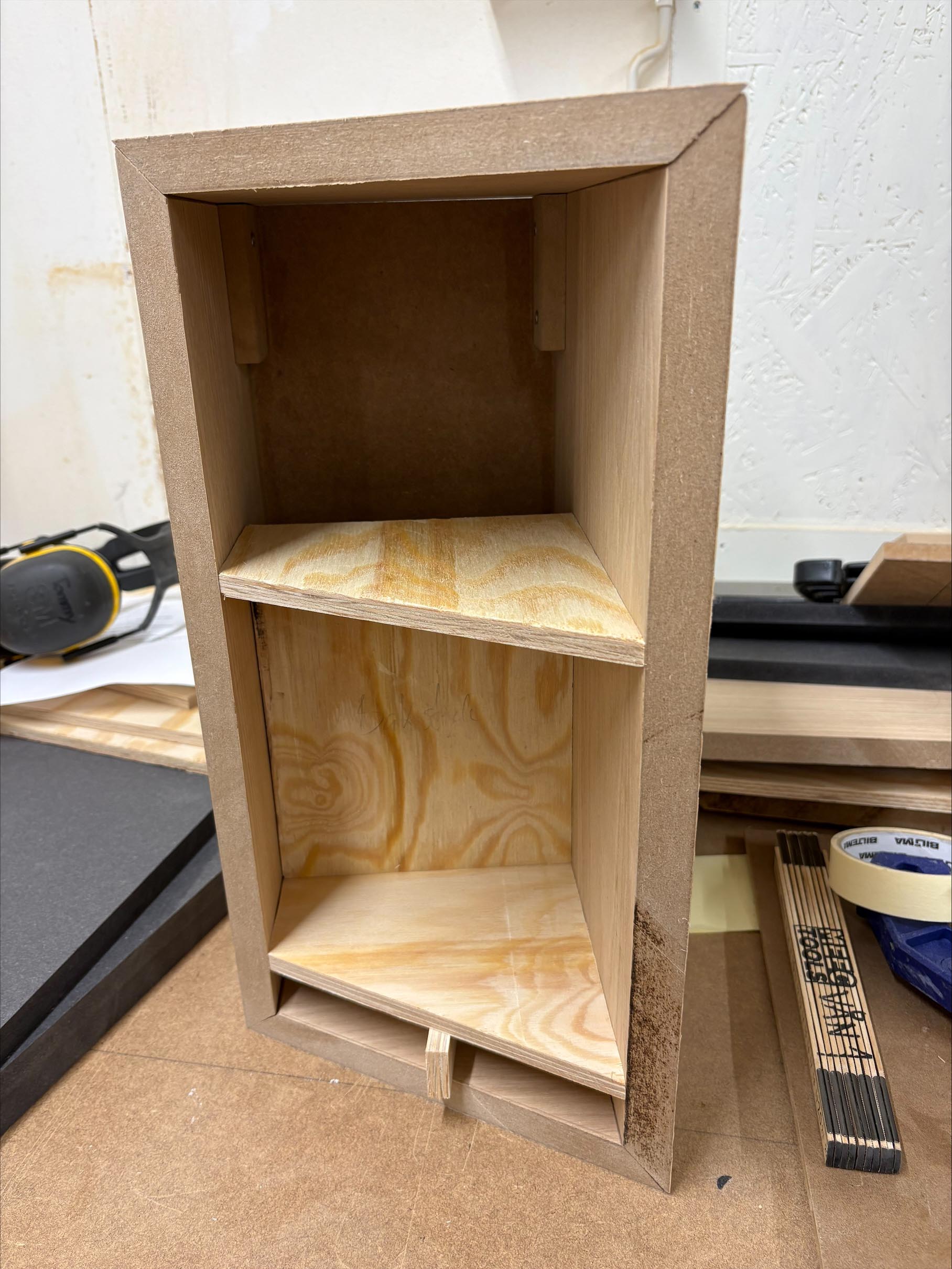

Baskammare torrmonterad nedan.

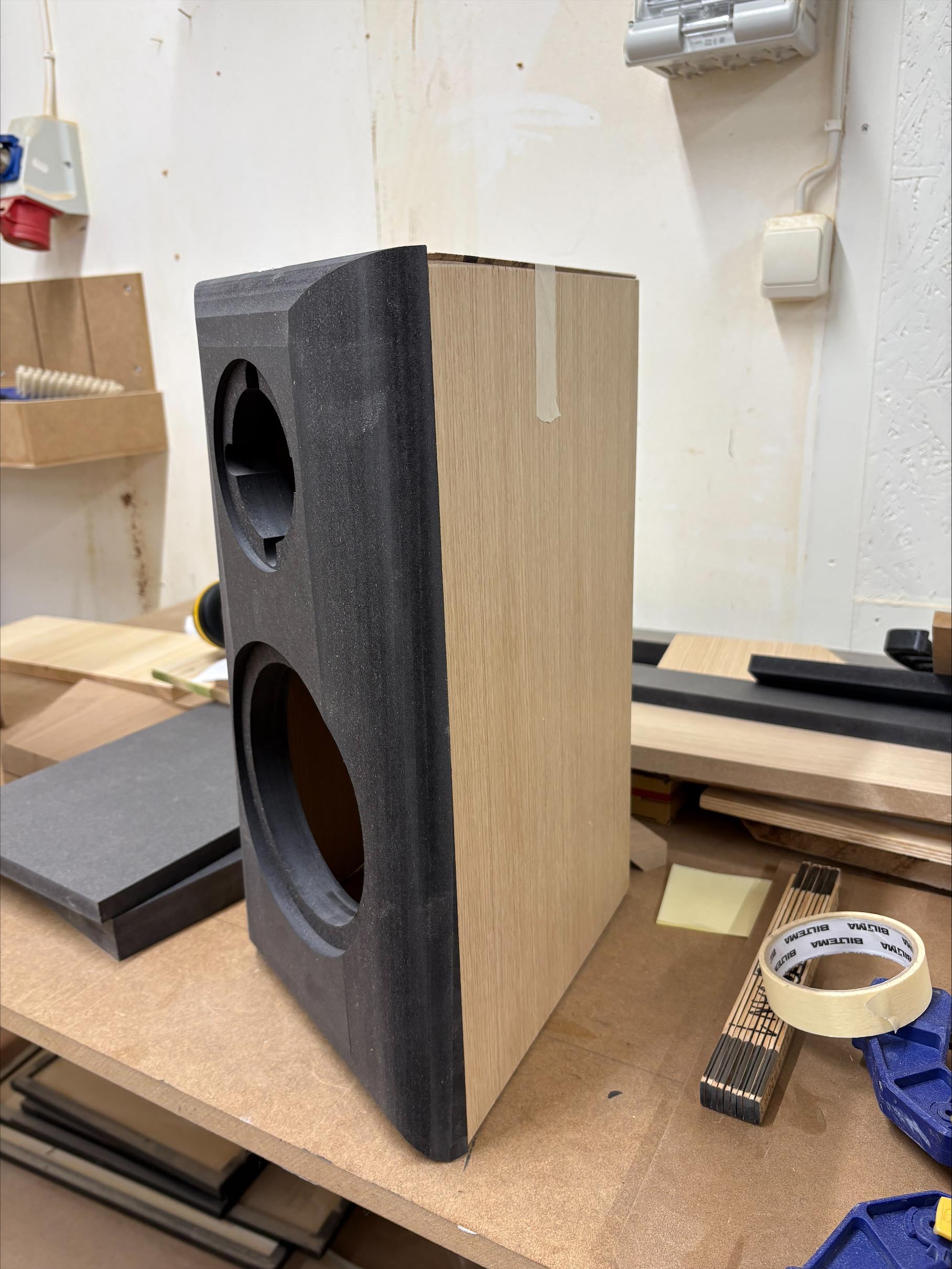

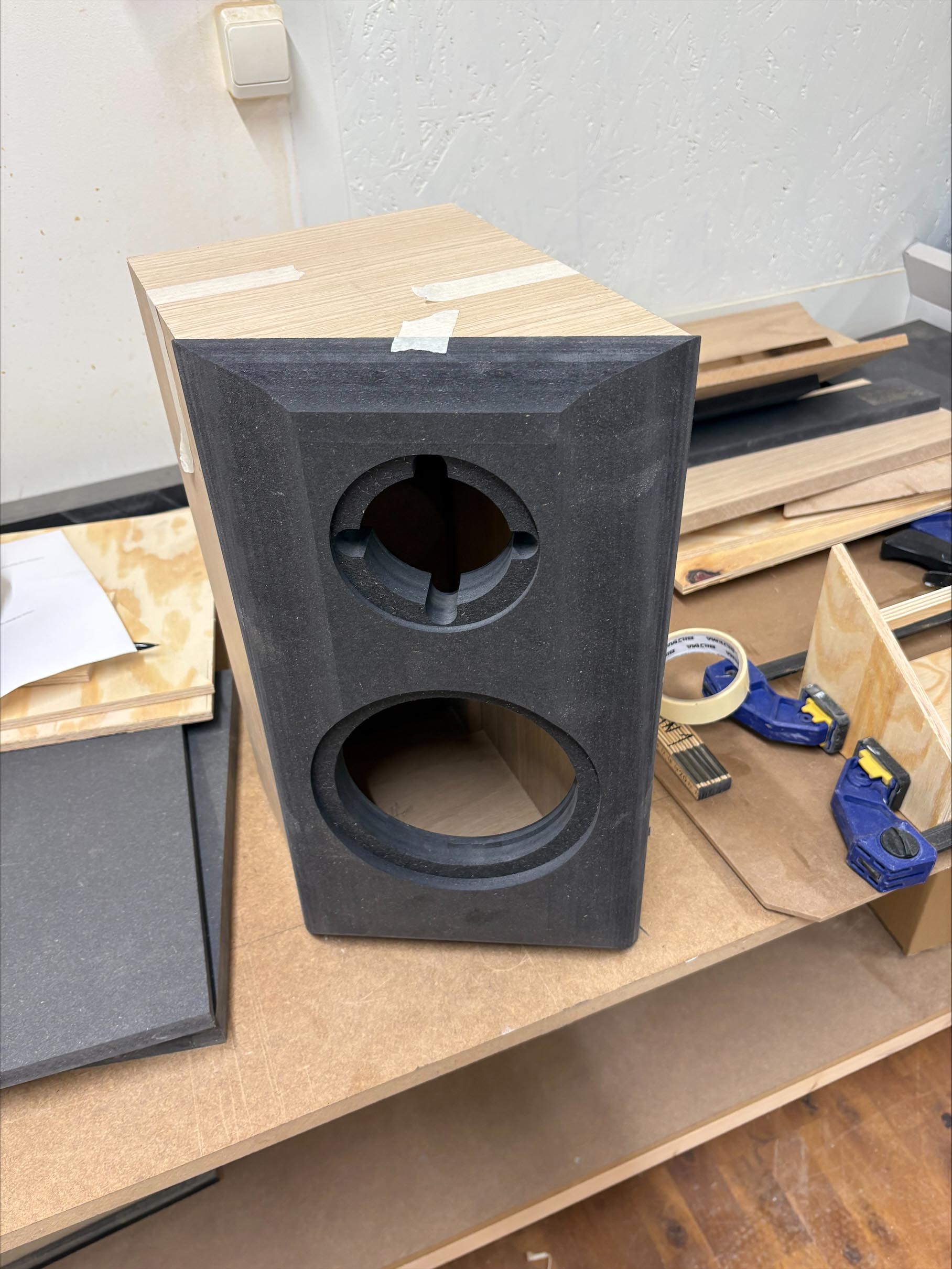

Baffel tejpad på låda nedan:



Arbetet fortsätter.

[sammel]

Oj oj oj!
Här händer det grejer, o snyggt blir det

[RogerGustavsson]

Får hoppas han löser den där glipan som syns...

[Neuhausen]

Väldigt stiligt!

[eljulio]

Får hoppas han löser den där glipan som syns...

Glipan är nog lösbar, då bildvinkeln gör att det ser värre ut än vad det i verkligheten här. Men jag funderar ändå på om jag ska börja om med lådorna och kanske bygga dem i MDF istället för att sen fanera sidorna istället.

[rigi]

Har du provat så magneten på basarna inte tar i sidostycket? Ser lite tight ut

[eljulio]

Har du provat så magneten på basarna inte tar i sidostycket? Ser lite tight ut

Det ska passa, men jag ska testa. Vore lite jobbigt att limma innan...

[Neuhausen]

Du kan ju fundera på om du vill slipa en fas där gliporna är som är precis så bred som krävs för att dölja problemet och sedan limma dit en tunn list eller en remsa träfaner precis där.

[RSG]

Får hoppas han löser den där glipan som syns...

Glipan är nog lösbar, då bildvinkeln gör att det ser värre ut än vad det i verkligheten här. Men jag funderar ändå på om jag ska börja om med lådorna och kanske bygga dem i MDF istället för att sen fanera sidorna istället.

Personligen så hade jag nog gjort som du säger.
Gjort om och gjort rätt.
Resultatet på baffeln är synd att kasta bort på resten. För jag inbillar mig att du (såsom jag) kommer att reta dig på resten inte håller estetiken fullt ut. Sen är det ju lite kul att fanera också
Kom bara ihåg att kompensera för fanertjocklek mot baffeln.

/Johan

[eljulio]

Får hoppas han löser den där glipan som syns...

Glipan är nog lösbar, då bildvinkeln gör att det ser värre ut än vad det i verkligheten här. Men jag funderar ändå på om jag ska börja om med lådorna och kanske bygga dem i MDF istället för att sen fanera sidorna istället.

Personligen så hade jag nog gjort som du säger.
Gjort om och gjort rätt.
Resultatet på baffeln är synd att kasta bort på resten. För jag inbillar mig att du (såsom jag) kommer att reta dig på resten inte håller estetiken fullt ut. Sen är det ju lite kul att fanera också
Kom bara ihåg att kompensera för fanertjocklek mot baffeln.

/Johan

Och jag tror att du tror rätt...

Baffeln är 235 mm, så där har vi ju maxbredden på lådorna färdiga exklusive fanerets tjocklek. Hur breda hade ni gjort lådorna ex. fanér? Jag tänker fanértjocklek på 1 mm och då kanske bredden ska vara 230 mm på baffelytan för att ha lite trimmån? Det är nuvarande mått på lådan inklusive fanér, så 2 mm. bredare baffelyta alltså om jag gör nya lådor, inklusive fanér på MDF då.

[Glebster]

Oavsett beslut kanske man kan dra slutsatsen att det är en enklare (och billigare?) lösning att fanera i efterhand.

[eljulio]

Oavsett beslut kanske man kan dra slutsatsen att det är en enklare (och billigare?) lösning att fanera i efterhand.

Det är nog en rimlig slutsats. Men jag kan ta lite läropengar i och med att det är första bygget och att jag inte nöjer mig med ett ok resultat. Tittar på denna sida för att hitta fanér för övrigt: https://www.isaksadeltra.se/slojdmaterial/#Faner

[momotom]

Isaks är enormt trevliga och bra.

[eljulio]

Isaks är enormt trevliga och bra.

Det låter ju lovande. Ska höra mig för nu, via mail vilken bredd det är på denna fanér: https://shop.isaksadeltra.se/shop/produ ... =&sm=faner

Det vore fint om den är minst 350 mm bred så jag inte behöver tänka på skarvningar av de långa sidorna. Som jag har tänkt med de nya lådorna blir innersidan 300 mm djup och jag vill ju ha lite överskott på var sida för faneringen för renskärning. Djupet går dock att minska om de fanér som finns tillgänliga inte är så breda.

[momotom]

Det är inte omöjligt, eken tillåter ju enorma fanér oavsett hur de är tagna ur stocken. Jag önskar dig lycka till i rond två

[eljulio]

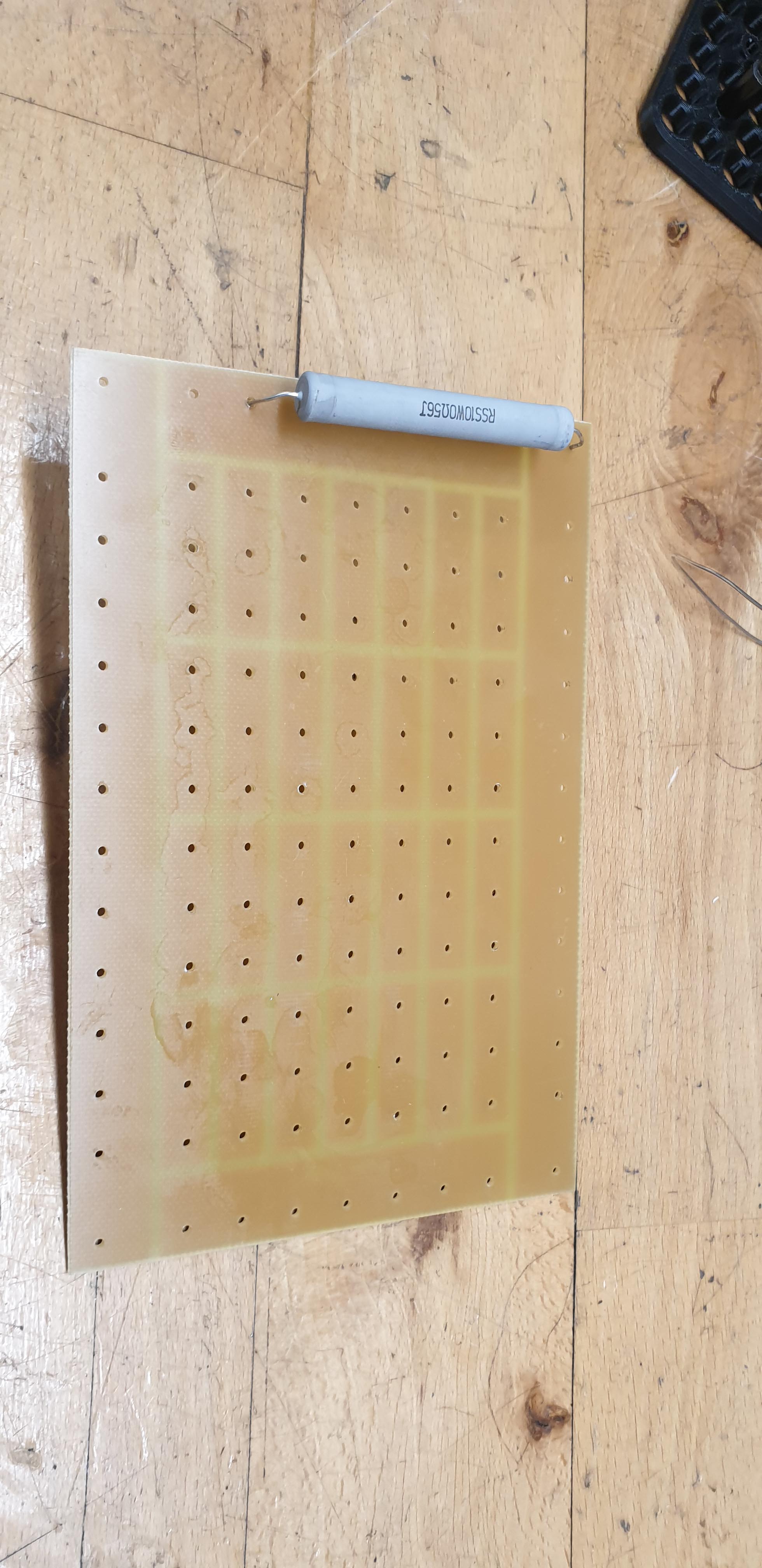

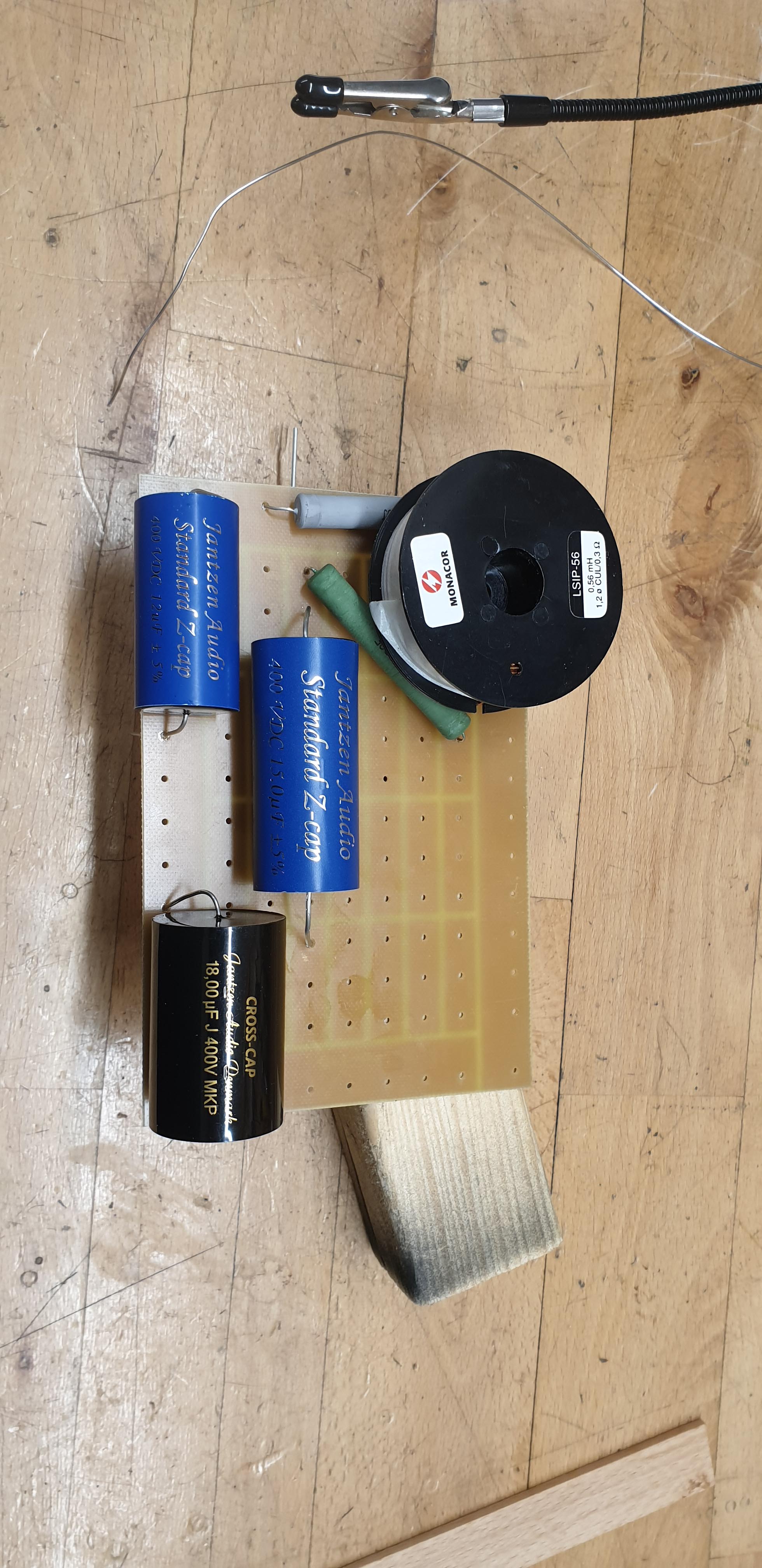

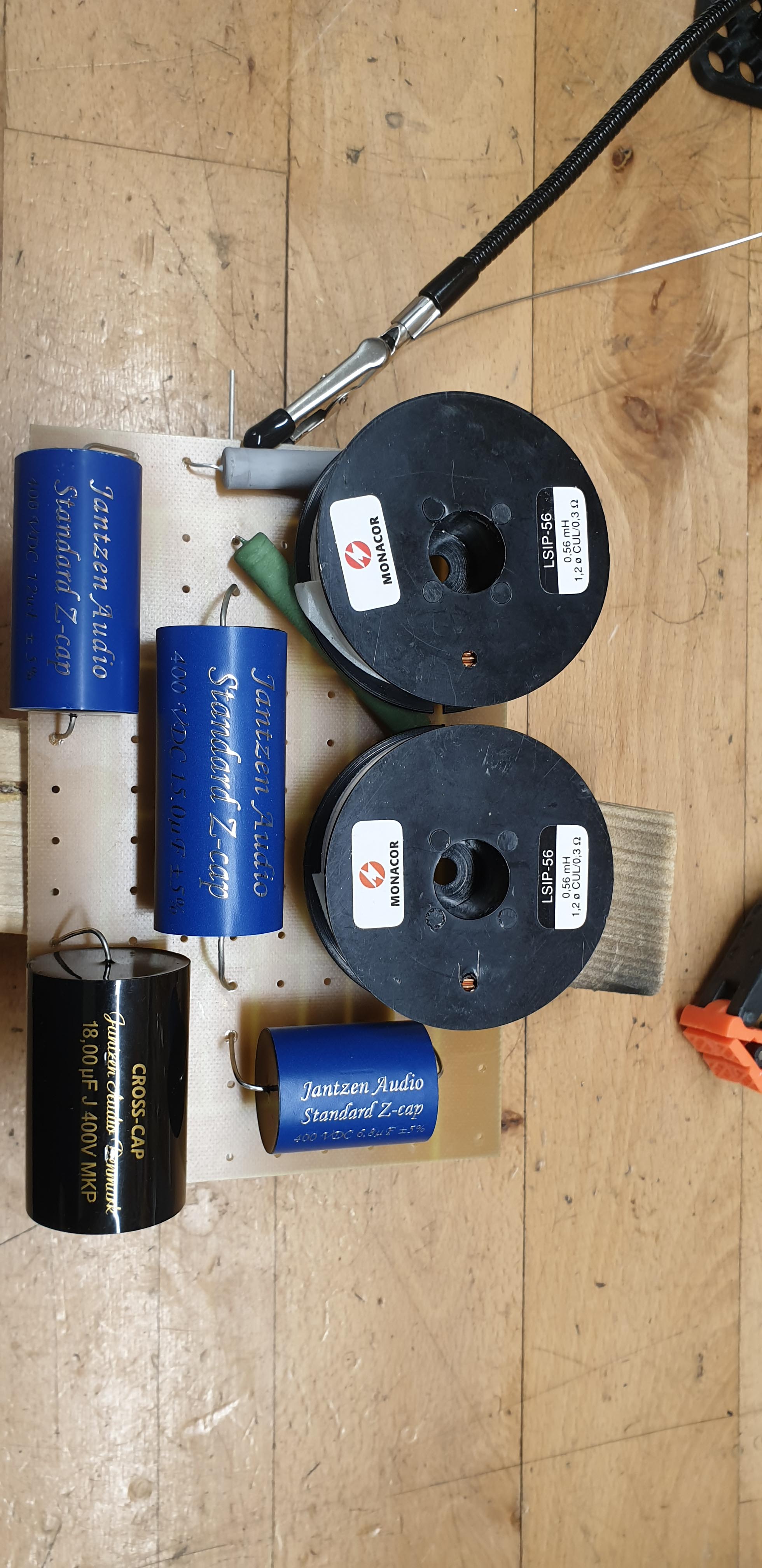

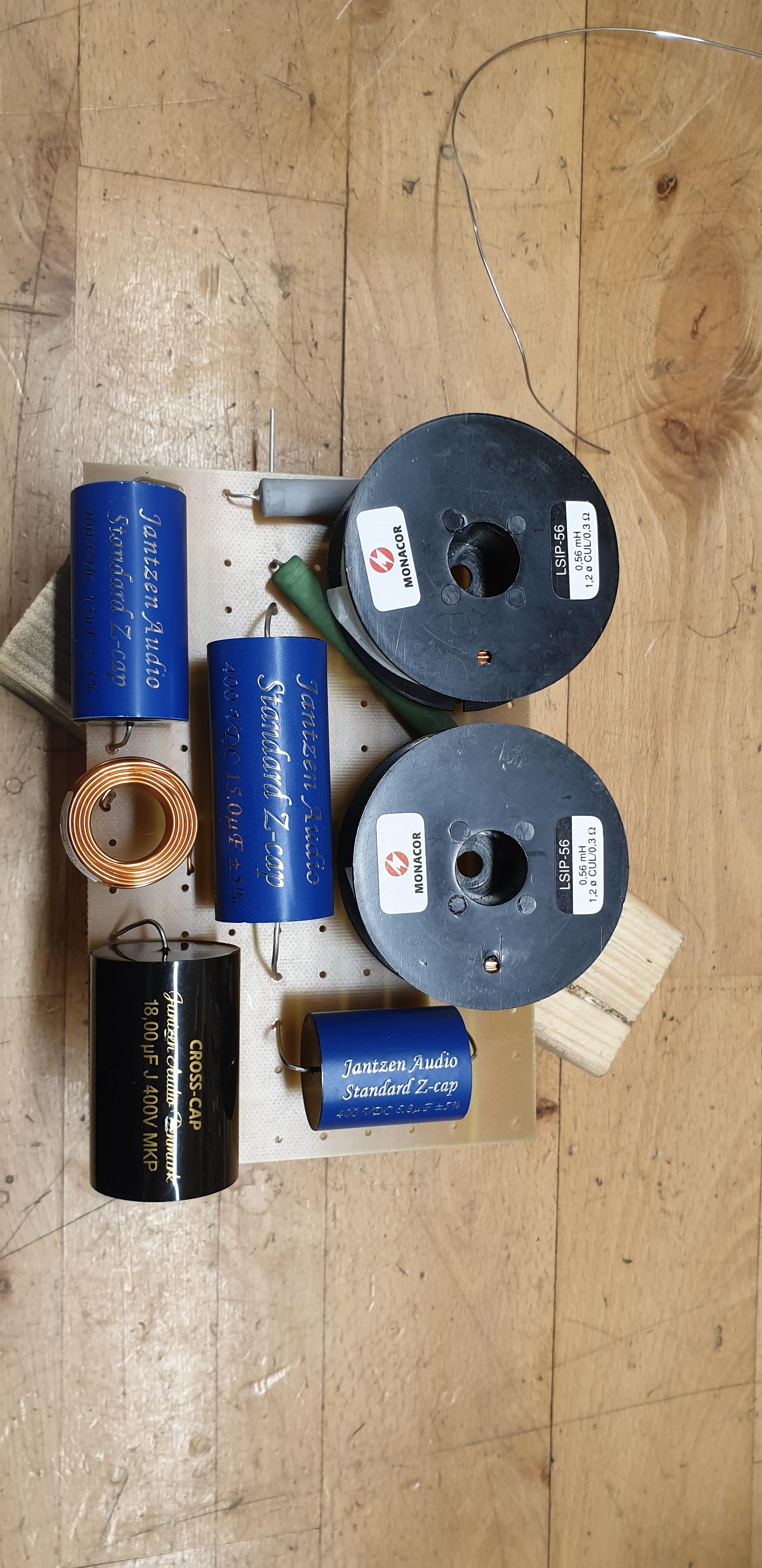

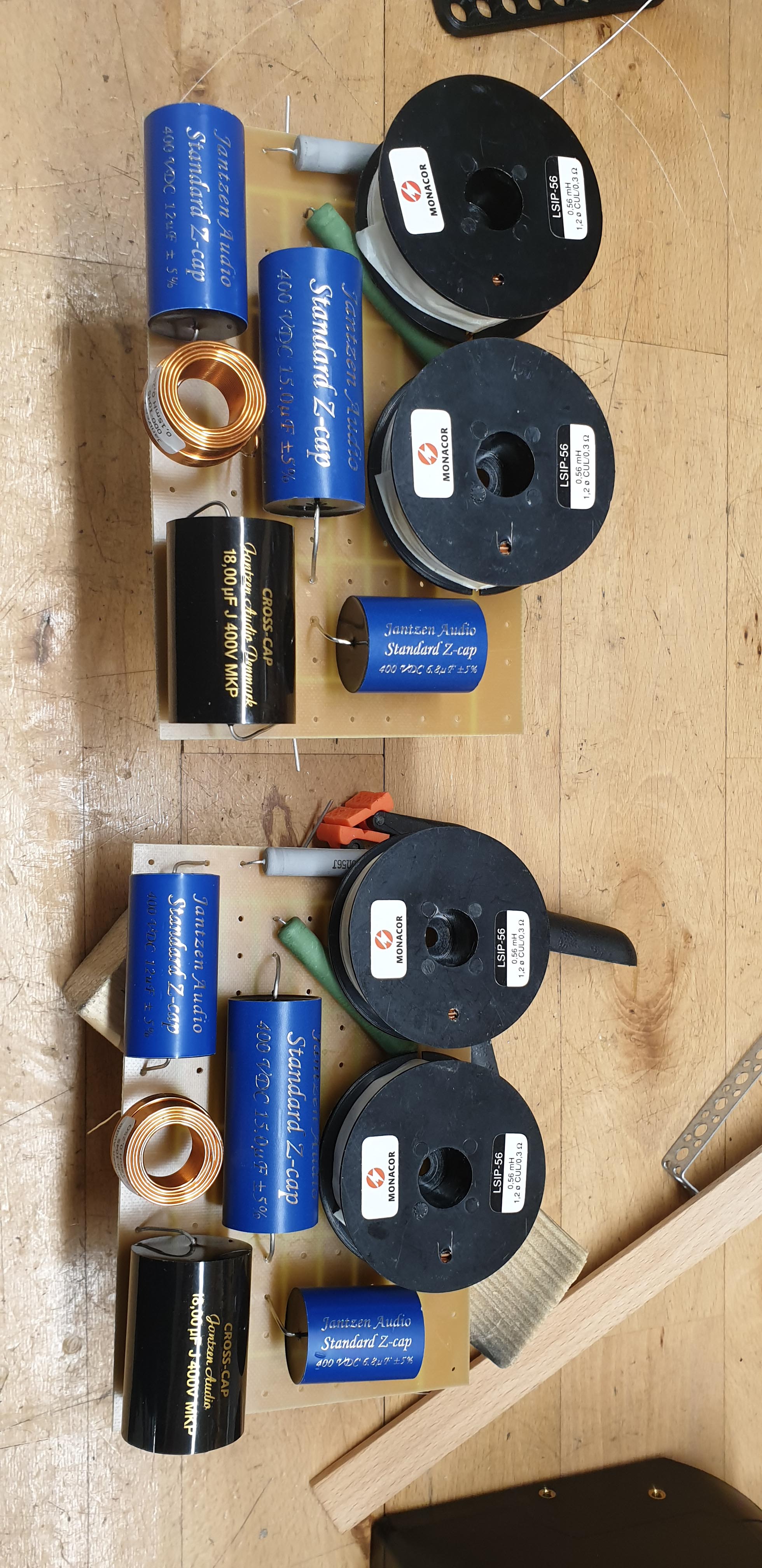

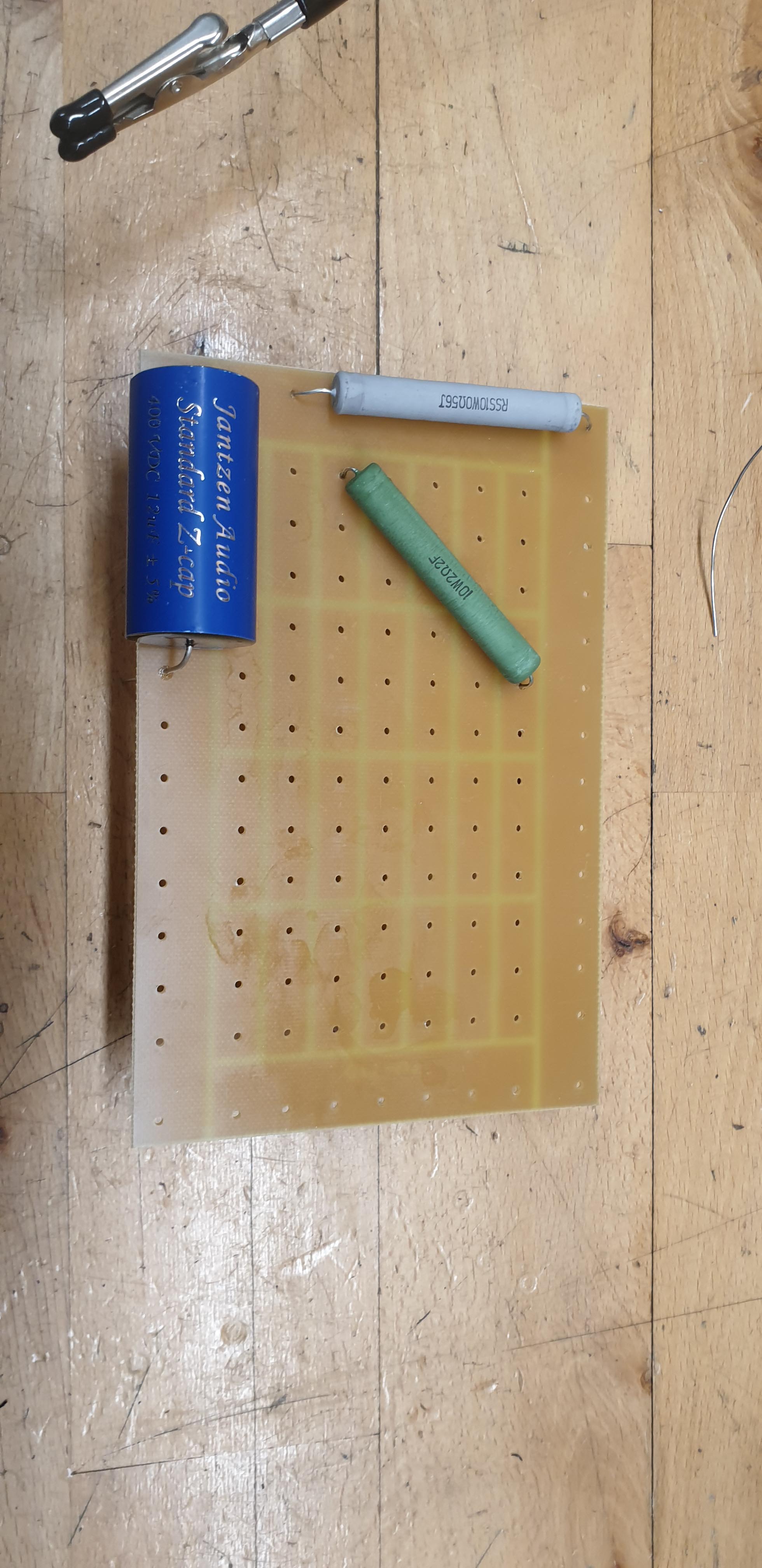

Filtret. Har fått hjälp med detta jobb som jag tror har blivit bra.

Kommentar från min hjälp: Jag har inte klippt av benen ännu ifall något behöver justeras... Det stora kopparspolarna är jäkligt tunga och skulle nog må bra av lite stöd under sig, typ skum. Det här var det tajtaste jag fick till, men allt är upp i luften och avstånd från varandra för att förhindra vibrationer. Sen beror det lite på hantering, lite skum emellan skadar inte för framtiden.









Om det är så att något behöver justeras vore jag tacksam för kommentar om det på ett tydligt sätt så kan jag ta det med min hjälp. Det hade nog inte skadat med ett något större kort, men jag vill ju ha ett litet kort att montera på min insepektionslucka för enkel service. Kabelanslutningarna ska förstås vara långa nog för att lätt kunna ta ut filtre och sätta tillbaka det, utan att det blir för tight. De stora spolarna måste jag förstås vara säker på att de verkligen sittar rejält fast utan att kunna röra sig.

[RogerGustavsson]

De två stora spolarna bör nog inte sitta så, de påverkar varandra som de sitter nu.

[eljulio]

De två stora spolarna bör nog inte sitta så, de påverkar varandra som de sitter nu.

Ok, förslag?

[eljulio]

Ställa ena spolen på högkant?
