Jag har en kort serie bilder jag tog för att försöka göra en mer exakt modell av domen.

Diskant dome lägre upplösning.png (647.46 KiB) Visad 1013 gånger

Skulle jag välja metod för att sätta ihop diskant och vågledare utan att dela vågledaren på något ställe så skulle jag skruvat fast plattan på diskantens magnet med m4 insexskruvar. De skruvarnas skallar skulle jag sedan låtit styra diskanten när den fästs i vågledaren.

Men om man delar vågledaren så går det att välja höjden på delningen så att man kan skruva fast en nedre tunn del av vågledaren i diskanten framifrån och sedan skruva fast den delen av vågledaren i resten av vågledaren bakifrån. Till exempel om man vill ha vågledaren fräst direkt i en träfront.

Det ser ut som att man kan skruva en tunn skiva i rostfritt stål mot diskanten och att man sedan skruvar stålskivan mot vågledaren bakifrån.

[eljulio]

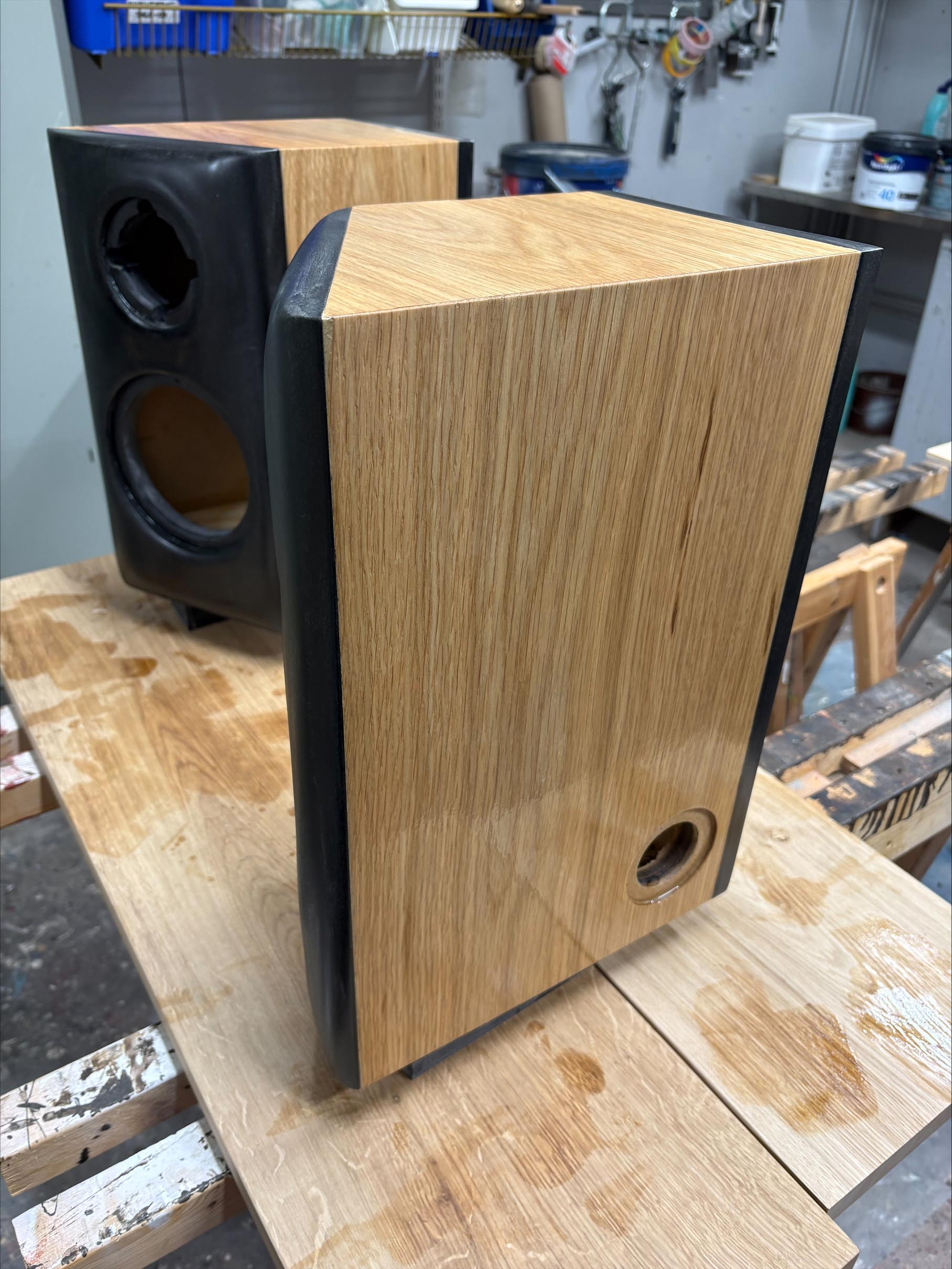

Tavelramar för aktustikpanelerna och hyllplanen kommer att bli färdiga idag. Högtalarna har fått sin första strykning. Valchromaten suger väldigt mycket. Fanéret kräver bara två strykningar. Det blanka mattas så klart av när det har torkat. Lite bilder nedan.





Ikväll blir det montering av akustiktavlor, dvs. tyg samt strykning 2 av högtalarna.

[sprudel]

Jättefint!

[Zappa]

Ja, tjusigt!

[exmag]

Inte bara en fyrkantig låda utan en snyggt designad högtalare med några nya idéer.

[eljulio]

Tack ska ni ha! Bilden jag hade i huvudet innan jag började är nära. Det blev inte exakt som jag hade tänkt mig, men jag kommer att bli nöjd.

[Morello]

Tackar! Är ytan runt membranet plan eller svagt konvex?
Skissar lite på en ersättare till "die Referenz".

[Hjalmar_Branting]

Det där är nästan en Genesis 500

Skickar med en bild på mina gamla.

[Zappa]

Tackar! Är ytan runt membranet plan eller svagt konvex?
Skissar lite på en ersättare till "die Referenz".

Det låter spännande! Vilka element avser du att använda?

[sammel]

Är ytan runt membranet plan eller svagt konvex?

Inte som jag tänkt på, kan tyvärr inte kolla.

[Johan_Lindroos]

Eljulio, där vid diskantens nedfräsning; det ser ut som att diskantelementet är nedfräst lite extra, och sedan ser det ut som att du har rundat av valcromatkanten. Eller ser jag bara fel på bilderna? Hur som helst är det bra att inte ha någon cirkulär rundad kant runtom diskanten som annars orsakar interferenser. Det skulle kunna gå att lösa, men kanske inte blir perfekt utseende.

[johaneriksson]

Eljulio, där vid diskantens nedfräsning; det ser ut som att diskantelementet är nedfräst lite extra, och sedan ser det ut som att du har rundat av valcromatkanten. Eller ser jag bara fel på bilderna? Hur som helst är det bra att inte ha någon cirkulär rundad kant runtom diskanten som annars orsakar interferenser. Det skulle kunna gå att lösa, men kanske inte blir perfekt utseende.

I det här fallet ska det finnas en ”kant” för att hantera toppen kring 6khz.

[Maarten]

Fast JohanL menar nog kanten närmast diskanten och inte 10-15 mm ut. Vet att Julio kämpade lite med försänkning och planslipning. Och visst är det mycket känsligt med dessa delar och baffel måste vara i höjd med plattan för att därefter mjukt profileras.

Kul och spännande med en ersättare Gustaf!

[Johan_Lindroos]

Exakt!

[RSG]

Tackar! Är ytan runt membranet plan eller svagt konvex?
Skissar lite på en ersättare till "die Referenz".

Jag svarar med bilder på insidan av frontplattan.




Skulle vilja säga att anslutningen är plan, 2,4-2,5 mm bred.
En anledning till utformningen är att limningen av anslutningstrådarna till spolen är,,, bulkig/toppig/ful/simpel som kan ses i Sammels tidigare bild.
Jag gjorde urfräsning i baksidan på mina WG för för att få frigång för dessa.

/Johan

[Morello]

Är det skruvtornen som ligger an mot elementet och på så viss klarar sig trådarna utan mekanisk påkänning?
Hur som helst ser det inte så svårt ut att rita en frontplatta som passar. Däremot följer ju plastpluppen med originalplattan och pluppen behövs ju.
Tänkte montera frontplattan med en bygel på elementets baksida för att undvika synliga skruvar (som på Guru-varianten av Ino T11, som sitter i die Referenz)

[eljulio]

Eljulio, där vid diskantens nedfräsning; det ser ut som att diskantelementet är nedfräst lite extra, och sedan ser det ut som att du har rundat av valcromatkanten. Eller ser jag bara fel på bilderna? Hur som helst är det bra att inte ha någon cirkulär rundad kant runtom diskanten som annars orsakar interferenser. Det skulle kunna gå att lösa, men kanske inte blir perfekt utseende.

Med elementet på plats är det i stort sett plant, möjligen någon liten rundning kvar. Jag var tvungen att försänka lite till i ett tidigare skede, men jag är rädd för att slipa så mycket mer nu på baffeln, då rundningarna i övrigt är harmoniska och bra. Jag kan ta en bild med elementet i under dagen och lägga upp.

[eljulio]

Efter en koll, blev det ytterligare lite slipning och med det ytterligare behov av efterföljande osmobehandling. Ingen stor grej, men skönt att inte behöva tänka på ev. diffraktion, så tack.



Ska ta av (slipa lätt) den nya oljningen imorgon och lägga på igen.

[eljulio]

Ännu en omslipning, men nu är baffeln klar med en första behandling också. Så det blir en till oljning imorgon och på måndag så att montering kan ske på tisdag eftermiddag. Absorbenterna är i stort sett klara också.

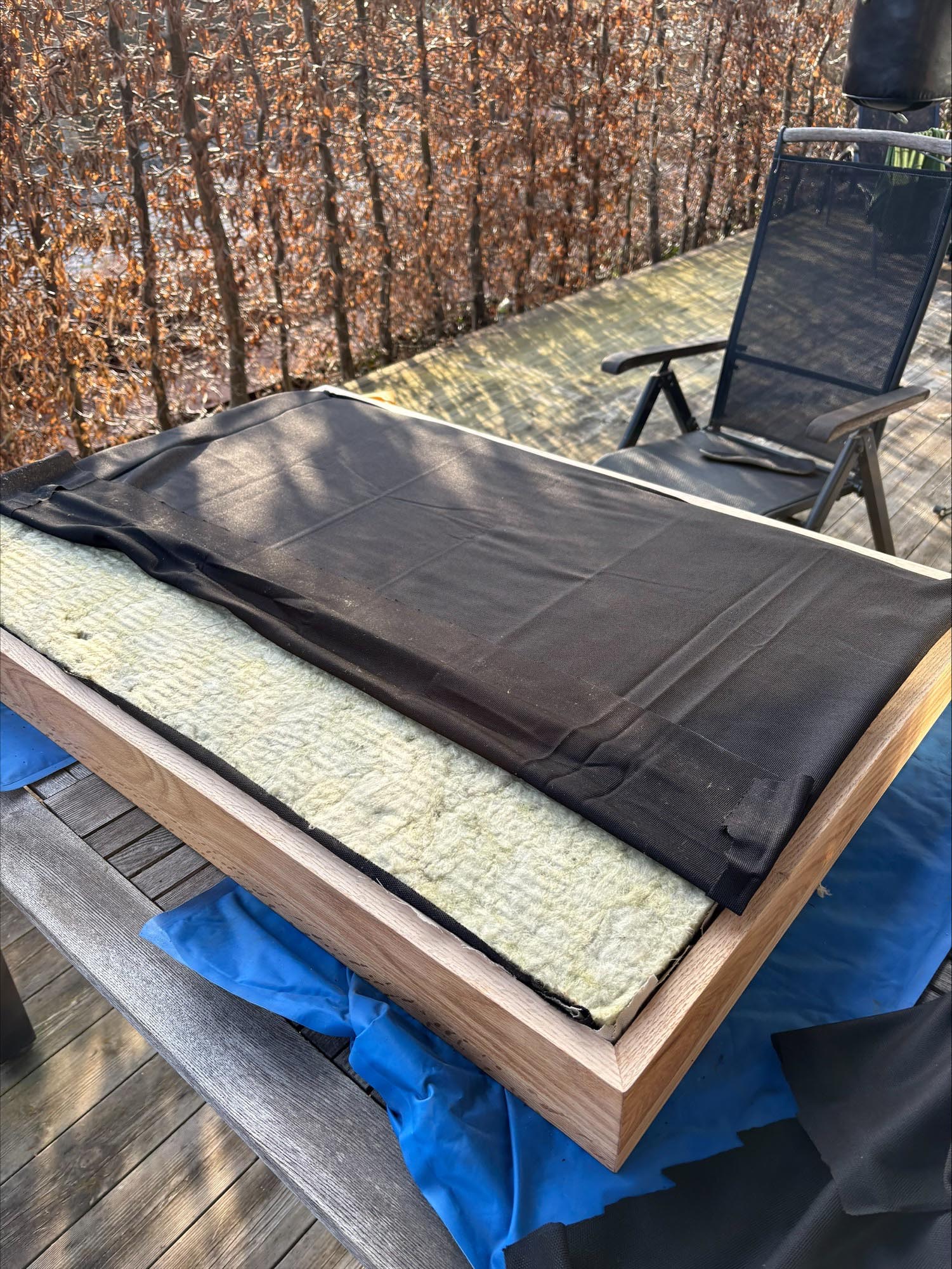

Mineralllen sätter jag på plats imorgon och sen täcker jag den med högtalartyg på baksidan, häftar i baksidan på ramen invändigt så att det blir slätt och snygg. Ekhyllorna kommer att hängas upp med denna: https://www.specialbeslag.se/produkt/ko ... kad-12-mm/ Det blir 180 mm för att bära de tunga hyllorna som är 31 cm på bredden. Med denna lösning blir de frihängande utan konsoller. En bit framför högtalarna tänker jag att det kan vara fint med gröna växter, inte för nära elementen dock, som måste få spela fritt mot mig.

[sammel]

Så fint det blir.

[eljulio]

Tack Sammel. Tycker själv absorbenterna blir fina. Kan nog få allt på plats nästa helg.

[Maarten]

Snyggt!
Nu har baffel bra profil. Eken ser fin ut och nu är det bara finslipning och oljning i omgångar för att få till fin finish.
Sen montage och mätning:
1: Med högtalaren fritt mitt i rummet med mikrofon 1 m ifrån i höjd mellan elementen, samt
2: med högtalaren placerad nära vägg vid väggpanel och mikrofon ca 1,5 m ifrån i riktning mot lyssningsplats, och slutligen
3. Som 2 men mikrofon på lyssningsplats.

1 och 3 är för ekvalisering á la I-or.
2 är för att se vad väggplacering medför (även om det bästa här vore att mäta ute med panel mot marken och högtalaren liggande ovanpå, samt ca 2-3 m ifrån i vinkel motsvarande den som blir vid lyssning rum).

[eljulio]

Tackar,

Jag ser fram emot att få dem färdiga nu och kommande mätning. Blir spännande!

[Glebster]

Snyggt jobbat, jättefina!

[eljulio]

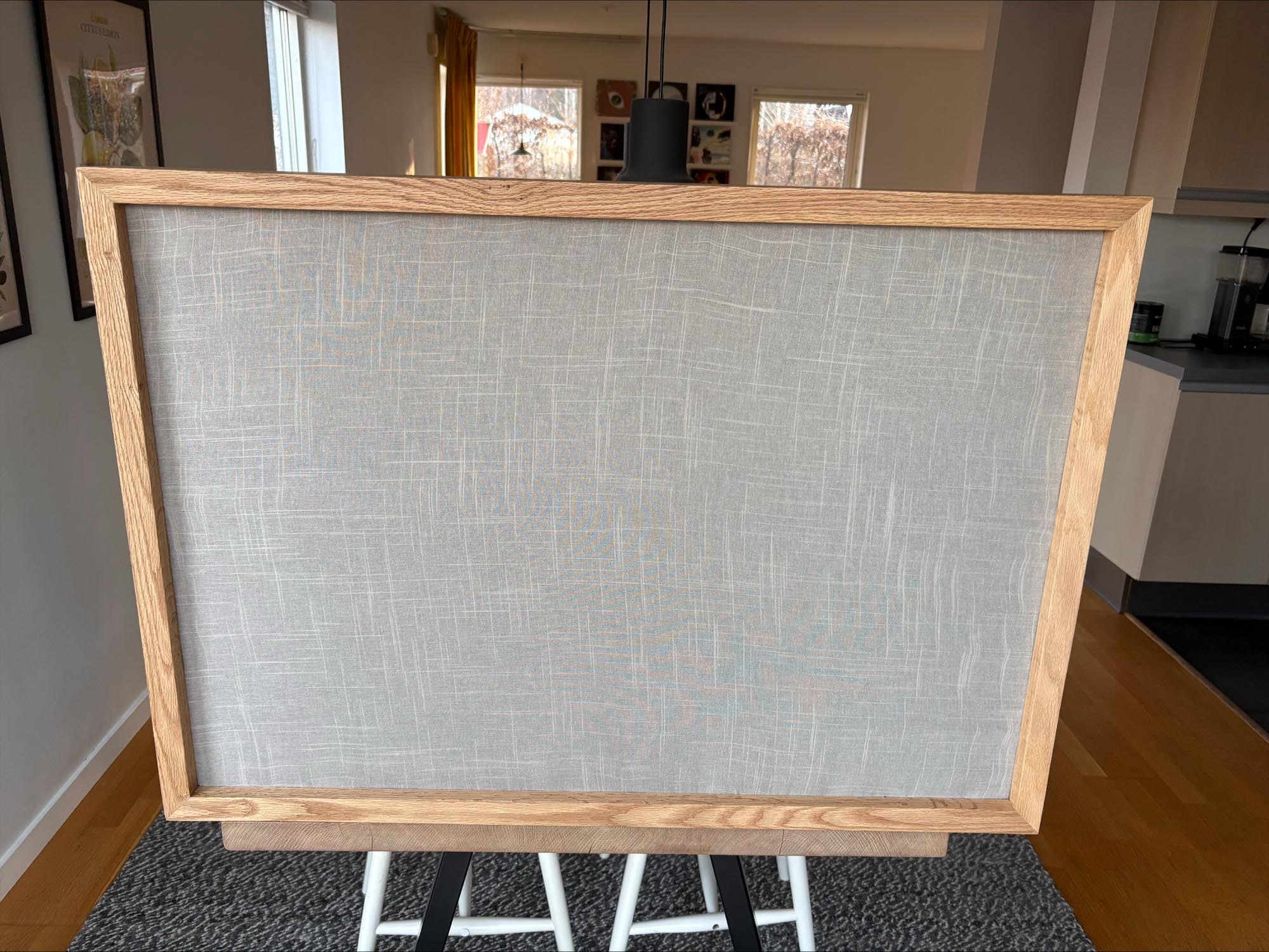

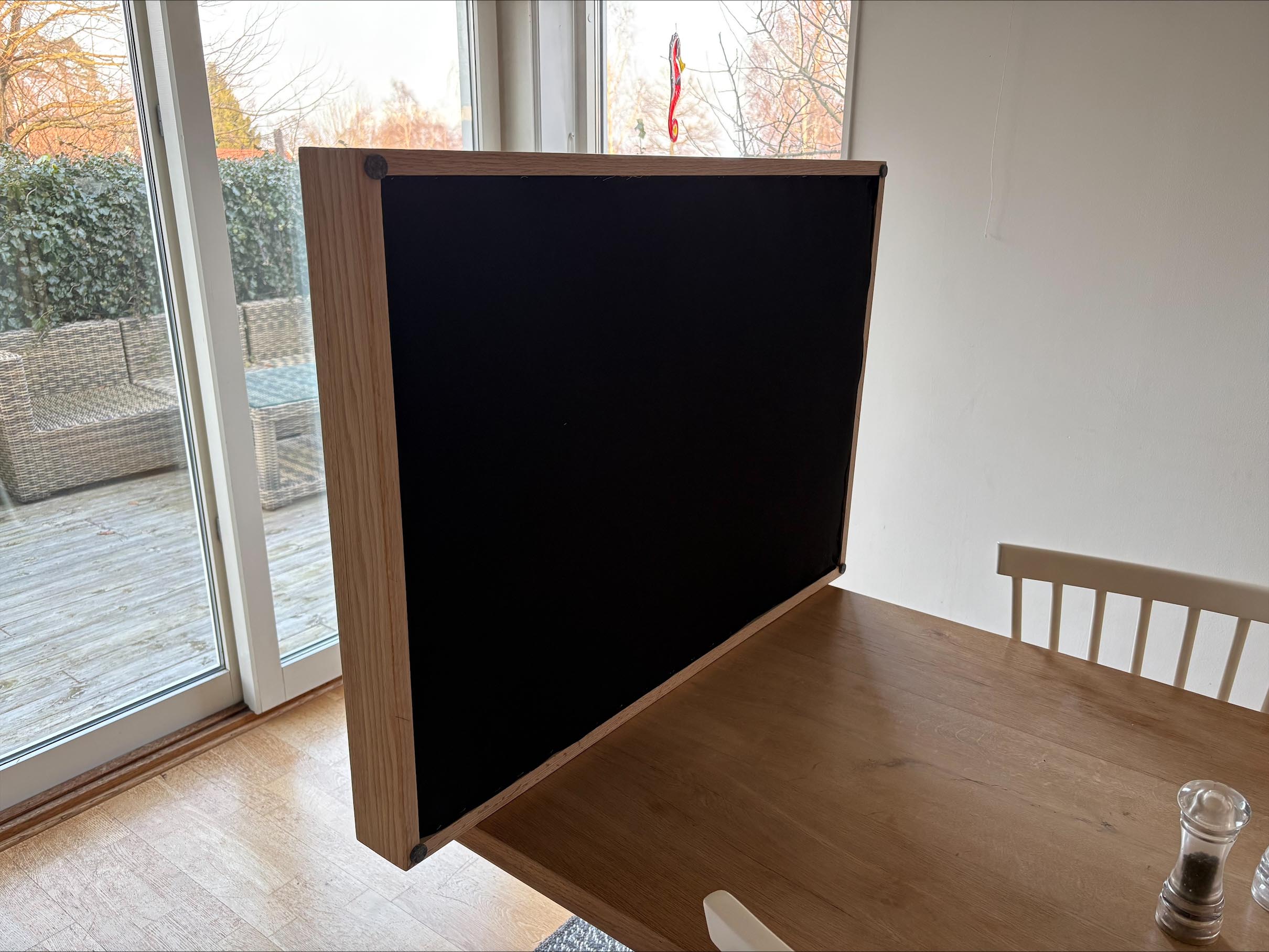

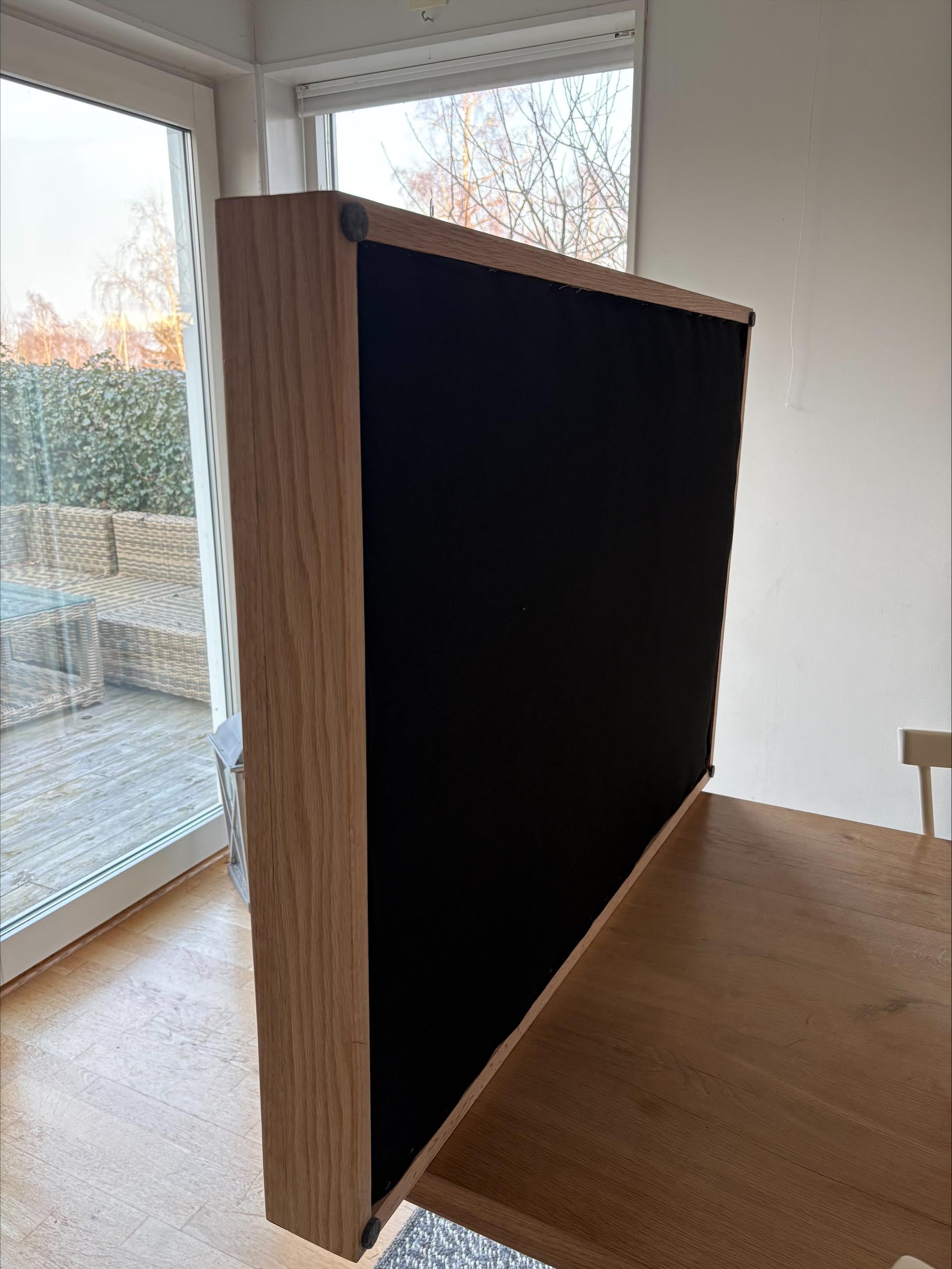

Absorbenterna är nu klara, se nedan bilder. Baksidan har jag täckt med högtalartyg och även satt på distanser så de kommer ut en cm. från väggen. Tror det blir en skuggeffekt och 3D-känsla av det. Får funderar över lämplig upphängning, eller enkel bara ställa dem på kommande ekyhylla och fästa med något tippskydd bakom ramen.

En strykning (minst) återstår av högtalarna.








Eventuellt gör jag bara baffeln ett par gånger till med slipning mellan gångerna, men i så fall måste jag maskera faneret då det blir nyansskillnader annars om jag kommer åt faneret när jag oljar baffeln. Ev. behövs polering av baffeln som sista steg.

[juanth]

Jättefint grått tyg!
Var har du hittat det?

Fint resultat totalt sett dessutom. Bra jobbat.

[eljulio]

Jättefint grått tyg!
Var har du hittat det?

Fint resultat totalt sett dessutom. Bra jobbat.

Tackar! Det är IKEA Sanela med högtalartyg bakom så att det inte släpper igenom för mycket ljus, dvs. exponerar mineralullen bakom. Har testat att blåsa och det funkar, dvs. släpper igenom luft.

Länk: https://www.ikea.com/se/sv/p/silverloen ... -50493976/

[eljulio]

En liten fråga om valchromaten. Har lite svårt att få till en jämn mörk (svart) kulör i valchromaten. Det blir lite skiftningar, ljusa och mörka, trots noggran slipning. Skulle man kunna köpa en osmo med svart pigmentering tro? https://sturebymaskiner.se/produkt/fors ... gFEALw_wcB

Montering är planerad till imorgon, så det här får ev. göras i efterhand.

[momotom]

Andelen ofärgade fibrer kommer man ju inte ifrån hur mkt man än putsar, men jag misstänker att du pratar om ngt annat än enstaka prickar här och där? Mer som flammighet eller?

[eljulio]

Andelen ofärgade fibrer kommer man ju inte ifrån hur mkt man än putsar, men jag misstänker att du pratar om ngt annat än enstaka prickar här och där? Mer som flammighet eller?

Ja, det är lite flammigt här och där, men det kanske jag får leva med om jag vill bevara träkänslan. Annars är det nog målning som gäller när ytan har härdat.
