FAQ för mätning med REW.

[Ted_B]

Jag har precis beställt en UMIK-1 och tänkte göra lite mätningar i mitt rum men har ingen aning om hur det ska gå till eller vilka inställningar som behöver göras i REW.
Det som är intressant i första hand är frekvensgången i rummet för att se toppar och dalar som behöver åtgärdas.
Det skulle uppskattas väldigt mycket om någon kunde skriva ihop en "manual" för hur man gör både med själva mätningen och inställningarna i REW. [emoji2]

[RolffRojs]

Börja här: https://www.minidsp.com/applications/ac ... p-with-rew Följ sen länkarna längre ner på sidan.

[Maarten]

Bra initiativ!
Är total nybörjare på REW och undrar var man sätter fönstring, typ och tidsspann? Hittade något men tyckte inte att det gjorde skillnad och har inte haft tid att gräva. (Guiden till Umik svarade inte på det).

Samt annat man ska tänka på för att inte "gå fel".

[RolffRojs]

Gör en mätning och klicka sen på IR Windows. Ändra "Right Window" till önskat värde. Typ, ser man, typ Fönstringen är giltig ner till streckad linje.


Här är "House curve Toole Trained Listeners only" som jag plottat från 60 Hz till 8 kHz. Skapa ett nytt textdokument och klistra in siffrorna och spara. Klicka sen på Preferences och sen på fliken House curve och välj det sparade textdokumentet. Den dyker upp när man väljer EQ men är rätt värdelös att följa på en kanal. Funkar bra för mig mellan 700-5000 Hz dock.

Kod: Markera allt

60   0
100 -1.2
200 -3
500 -3
1000 -4
2000 -5.5
3000 -6
4000 -6.8
5000 -7.2
6000 -7.7
7000 -8.2
8000 -8.8

Ladda ner Trained listeners kurvan här..
https://www.audiosciencereview.com/foru ... ost-547751

.. och gör sen följande för att få in den i REW:


...och sen..


[Maarten]

Tackar, det var nog där jag var o pillade, fick för mig att det inte gjorde skillnad men ska kolla igen!

[RolffRojs]

När man har för mycket tid över...
Toole trained listeners house curve för dem som rattar EQ i REW för båda kanalerna samtidigt:

Kod: Markera allt

20 -3.5
22 -1.9
23 -1.2
24 -0.65
25 -0.45
27 -0.15
30 -0.05
36 0.05
50 0.05
56 0
60 -0.2
70 -0.5
80 -1
100 -1.3
120 -1.6
130 -1.8
175 -2.95
200 -3.2
255 -3.3
300 -3.3
460 -3.2
500 -3.3
770 -3.7
850 -4
1000 -4.2
1100 -4
1200 -4
1300 -4.2
2000 -5.5
2200 -5.8
2900 -6.1
3300 -6.3
4000 -6.8
4600 -7.2
5000 -7.3
6000 -7.7
7100 -8.3
8000 -8.8
9000 -8.7
10000 -8.4
11000 -8.3
12000 -8.3
12700 -8.5
14000 -9.2
20000 -12





[RolffRojs]

Tackar, det var nog där jag var o pillade, fick för mig att det inte gjorde skillnad men ska kolla igen!

Glömde skriva att du måste trycka på "Apply windows" för att se resultatet och "Apply windows to all" gäller då för alla mätningarna.


Bättre länk till miniDSP angående UMIK-1 och REW: https://www.minidsp.com/applications/ac ... asurements

[Ted_B]

Nu har jag äntligen haft tid att kolla lite på länkarna, det verkar ju som om en nybörjare borde kunna klara av att göra en mätning.
Tack för hjälpen!

[RolffRojs]

Jag rekommenderar att man bockar i Disable all enhancements. Det missades nog i miniDSP:s tutorial. Är t ex loudness ibockat och man inte använder datorn för uppspelning så ser mätningen bashöjd ut, trots att den kanske inte är det.


[Ted_B]

Jag kollar det också.

[RogerGustavsson]

Har inte mätt på långe. Pluggade in min UMIK-1 och startade REW. Fick nedanstående meddelande och vet inte var den inställningen görs.

REW fault.jpg (35.78 KiB) Visad 7814 gånger

[bootstrap]

Har inte mätt på långe. Pluggade in min UMIK-1 och startade REW. Fick nedanstående meddelande och vet inte var den inställningen görs.

Bilagan REW fault.jpg finns inte längre

Testa detta:

Öppna startmenyn och skriv setttings eller motsvarande på svenska och öppna Settings.

Faktiskt support1.jpg (24.11 KiB) Visad 7784 gånger

Sök Microphone privacy och öppna den.

Faktiskt support2.jpg (51.03 KiB) Visad 7784 gånger

Tillåt appar att använda mikrofonen!

Faktiskt support3.jpg (69.97 KiB) Visad 7784 gånger

Testa REW nu så håller jag tummarna så länge

PS. Efter större Windows uppdateringar så återställs vissa inställningar så du kan behöva göra detta igen i framtiden.

[Johan_Lindroos]

Precis alltså som det står i felmeddelandet som Roger fick.

[RogerGustavsson]

Fast jag har aldrig tidigare fått detta meddelande vid användning av REW och UMIK-1! Har därför inte behövt utföra dessa inställningar.

[exmag]

Fast jag har aldrig tidigare fått detta meddelande vid användning av REW och UMIK-1! Har därför inte behövt utföra dessa inställningar.

Jag förstår dig till fullo!
Jag Bygger mina datorer själv och mixtrar en hel del med Windows under många år ändå står man handfallen för vissa meddelanden. Då är det bra att detta forum finns.

[dewpo]

Fast jag har aldrig tidigare fått detta meddelande vid användning av REW och UMIK-1! Har därför inte behövt utföra dessa inställningar.

Jag förstår dig till fullo!
Jag Bygger mina datorer själv och mixtrar en hel del med Windows under många år ändå står man handfallen för vissa meddelanden. Då är det bra att detta forum finns.

Vissa felmeddelanden är extra jobbiga Min personliga favorit är - (denna inställning hanteras av din organisation, vänligen kontakta din systemadministratör)

[exmag]

Fast jag har aldrig tidigare fått detta meddelande vid användning av REW och UMIK-1! Har därför inte behövt utföra dessa inställningar.

Jag förstår dig till fullo!
Jag Bygger mina datorer själv och mixtrar en hel del med Windows under många år ändå står man handfallen för vissa meddelanden. Då är det bra att detta forum finns.

Vissa felmeddelanden är extra jobbiga Min personliga favorit är - (denna inställning hanteras av din organisation, vänligen kontakta din systemadministratör)

Ja, den har jag fått också. Men jag svarar snabbt: Jag skriker rakt in i bildskärmen att det "är ju för f** jag som är systemadministratören". Sedan känner jag mig go å fin igen.

[RogerGustavsson]

Vissa felmeddelanden är extra jobbiga Min personliga favorit är - (denna inställning hanteras av din organisation, vänligen kontakta din systemadministratör)

Jag har den på min Microsoft Surface-PC och jag är admin på den och alla andra datorer här hemma. Går det att komma runt ett sådant meddelande?

[petersteindl]

Vissa felmeddelanden är extra jobbiga Min personliga favorit är - (denna inställning hanteras av din organisation, vänligen kontakta din systemadministratör)

Jag har den på min Microsoft Surface-PC och jag är admin på den och alla andra datorer här hemma. Går det att komma runt ett sådant meddelande?

Man måste vara inloggad som Admin. Det räcker inte med att vara inloggad med sitt namn och ha alla admin-rättigheter.
Så minns jag att det var för 15-25 år sedan. Om det hänt något nytt sedan dess vet jag inte.

MvH
Peter

[exmag]

Vissa felmeddelanden är extra jobbiga Min personliga favorit är - (denna inställning hanteras av din organisation, vänligen kontakta din systemadministratör)

Jag har den på min Microsoft Surface-PC och jag är admin på den och alla andra datorer här hemma. Går det att komma runt ett sådant meddelande?

Vissa felmeddelanden är extra jobbiga Min personliga favorit är - (denna inställning hanteras av din organisation, vänligen kontakta din systemadministratör)

Jag har den på min Microsoft Surface-PC och jag är admin på den och alla andra datorer här hemma. Går det att komma runt ett sådant meddelande?

Man måste vara inloggad som Admin. Det räcker inte med att vara inloggad med sitt namn och ha alla admin-rättigheter.
Så minns jag att det var för 15-25 år sedan. Om det hänt något nytt sedan dess vet jag inte.

MvH
Peter

Jag använde förut ett program som tar över rättigheter till vad man vill. Var något år sedan jag använde det men jag minns att den var effektiv.
Annars kan man lägga till administratör på konton som man sedan ger alla rättigheter till. Har för mig det var så man gjorde.

[petersteindl]

Vissa felmeddelanden är extra jobbiga Min personliga favorit är - (denna inställning hanteras av din organisation, vänligen kontakta din systemadministratör)

Jag har den på min Microsoft Surface-PC och jag är admin på den och alla andra datorer här hemma. Går det att komma runt ett sådant meddelande?

Jag har den på min Microsoft Surface-PC och jag är admin på den och alla andra datorer här hemma. Går det att komma runt ett sådant meddelande?

Man måste vara inloggad som Admin. Det räcker inte med att vara inloggad med sitt namn och ha alla admin-rättigheter.
Så minns jag att det var för 15-25 år sedan. Om det hänt något nytt sedan dess vet jag inte.

MvH
Peter

Jag använde förut ett program som tar över rättigheter till vad man vill. Var något år sedan jag använde det men jag minns att den var effektiv.
Annars kan man lägga till administratör på konton som man sedan ger alla rättigheter till. Har för mig det var så man gjorde.

Precis så, och Admins inloggningskod skulle vara en svår kod att knäcka och skild från de andra koderna man har. Sedan skall man till vardags logga in med sitt namn istället och sköta arbetet därifrån. På den tiden var det en slags säkerhetsåtgärd så att ingen utomstående kunde ta över datorn. Ville man göra vissa ändringar så loggade man in som Administratör. Då ändringarna var gjorda så loggade man ut och loggade därefter in med sitt namn. Vet inte hur det funkar idag. Har bara praktiserat denna metod på en dator för en massa år sedan. Nackdelen var att den viktigaste koden att komma ihåg var Admins kod. Glömde man den så var det kört. Det är så jag minns det.

MvH
Peter

[Kalejdokom]

Jag bumpar denna tråd med fråga om kalibrering av ljudkort för REW. Jag förbereder så smått för att mäta upp mina nya dipoler och blev väldigt fundersam när jag körde proceduren i REW för att kalibrera mitt ljudkort, ett PreSonus Audiobox USB. Är det verkligen normalt att kurvan ska se ut så här eller är det bara att kasta och köpa nytt? Vad rekommenderas i så fall som är bättre? -8 dB @ 20Hz

[goat76]

Jag vill erkänna att jag varken brytt mig om att mäta vare sig min mätmikrofon eller mitt ljudkort, jag litar på tillverkarna av mina prylar och räknar kallt med att de mäter tillräckligt bra för de mätningar av rumskurvan som jag gör.

Men ifall jag skulle utveckla egna högtalare så hade jag helt klart varit mer noggrann.

[I-or]

Jag bumpar denna tråd med fråga om kalibrering av ljudkort för REW. Jag förbereder så smått för att mäta upp mina nya dipoler och blev väldigt fundersam när jag körde proceduren i REW för att kalibrera mitt ljudkort, ett PreSonus Audiobox USB. Är det verkligen normalt att kurvan ska se ut så här eller är det bara att kasta och köpa nytt? Vad rekommenderas i så fall som är bättre? -8 dB @ 20Hz

Nej, det är knappast normalt. Någon eller några dB avrullning är det ofta vid frekvensextremerna för billiga prylar, men sällan tillnärmelsevis så mycket. Du kan förstås kompensera för detta i REW:s kalibreringsfil.

[Kalejdokom]

Jo, jag har förstås skapat en kalibreringsfil enligt den där mätningen, men blev förvånad att den föll av så tidigt mot lägre frekvenser.

Jag har också en Zoom F4 som ju går att använda som audiointerface. Jag skall testa att köra kalibreringsmätning på den med för jämförelse.

[exmag]

Jo, jag har förstås skapat en kalibreringsfil enligt den där mätningen, men blev förvånad att den föll av så tidigt mot lägre frekvenser.

Jag har också en Zoom F4 som ju går att använda som audiointerface. Jag skall testa att köra kalibreringsmätning på den med för jämförelse.

Använder du drivrutiner som går förbi Windows olika ljudfilter? Som drivrutinen "ASIO4ALL" som kan hämtas här:
https://www.asio4all.org/

[exmag]

Mitt ca 200kronors USB-ljudkort har denna frekvenskurva:



Mätt med RMAA:

2021-03-25 Frekvens.png (19.66 KiB) Visad 6191 gånger

Mätt med REW innan kalibrering:


Här är en massa mätningar på andra ljudkort:
https://www.xmag.se/tester-av-ljudkort/

Där kan man se att flera ljudkort som anses vara bra egentligen har väldigt dåliga frekvenskurvor. Det finns också en del rackare som tycks överträffa naturens lagar.
EDIT:
Bilderna verka vara borta från RMAA:s hemsida. Hemsidan är vart fall kvar.

[MacBruce]

Jo, jag har förstås skapat en kalibreringsfil enligt den där mätningen, men blev förvånad att den föll av så tidigt mot lägre frekvenser.

Jag har också en Zoom F4 som ju går att använda som audiointerface. Jag skall testa att köra kalibreringsmätning på den med för jämförelse.

Använder du kalibreringsfilen i dina mätningar, då? (Jag vet inte hur det ser ut i Windows, men i mina Mac-installationer av REW, är frekvenskurvan spikrak i båda ändarna efter att ha aktiverat kalibreringsfilen).

[Kalejdokom]

Jo jag använder ASIO drivrutin.
Jag har följt instruktionen för kalibrering i REW och skapat en kalibreringsfil. Än så länge har jag inte gjort några mätningar på högtalare men tyckte bara att det var lite väl stora avvikelser.

Jag kan såklart göra en ny mätning av ljudkortet för att verifiera att kalibreringsfilen ger en rak kurva.

[Kalejdokom]

Bara så att vi pratar om samma sak. Min mätning är gjord med en signalkabel mellan ut- och ingång och med signalnivå på -12dB på både in- och utgång. Det ger en skala med 0 dB där signalen inte avviker. Xmag, dina kurvor liggee runt 90 dB så jag undrar hur du gjort mätningen?

[exmag]

Bara så att vi pratar om samma sak. Min mätning är gjord med en signalkabel mellan ut- och ingång och med signalnivå på -12dB på både in- och utgång. Det ger en skala med 0 dB där signalen inte avviker. Xmag, dina kurvor liggee runt 90 dB så jag undrar hur du gjort mätningen?

När man mäter ljudkortet hamnar nivån runt 0 dB. Vanliga mätningar hamnar mätningen på verklig nivå om man kalibrerat nivån, annars på en standardinställd nivå vilket ligger nära kalibrerad nivå enligt vad jag sett.
Att den hamnar runt 0dB beror på att den skall användas som kalibreringsfil. Om den hamnade exvis på 90dB skulle vanliga mätningar hamna runt 0dB med kalibreringsfil och runt 90dB utan kalibreringsfil. REW:s kalibrering gör så att den uppmätta frekvens- och faskurvan bildligt vänds upp och ned och adderas till uppmätt frekvenskurva.

[Kalejdokom]

Jo, jag förstår allt det där och fattar hur kalibreringsfilen fungerar. Jag undrade bara varför din mätning låg på ca 90 dB om det var en mätning av bara ljudkortet. Det ser ut som om du mätt på en akustiskt ljudsignal.

Men vi kan släppa det. Jag ville bara veta om jag kan lita på mitt ljudkort även om jag använder en kalibreringsfil.

[exmag]

Jo, jag förstår allt det där och fattar hur kalibreringsfilen fungerar. Jag undrade bara varför din mätning låg på ca 90 dB om det var en mätning av bara ljudkortet. Det ser ut som om du mätt på en akustiskt ljudsignal.

Men vi kan släppa det. Jag ville bara veta om jag kan lita på mitt ljudkort även om jag använder en kalibreringsfil.

Jag mätte ljudkortet som vanlig mätning.
Ja, du kan använda det ljudkortet när det är kalibrerat. Jag använder i min mikrofonkalibreringsutrustning (långt ord) en kalibreringsfil som mätts upp med mikrofon och högtalare. Kurvan blir spikrak efter det är kalibrerat.

[Michael]

Min mätning är gjord med en signalkabel mellan ut- och ingång och med signalnivå på -12dB på både in- och utgång.

Fick se rattarna, så antar du justerade en för att få -12dB mätnivå för insignal. Men vilken utgång användes och vilken ingång? Och hur är kabeln kopplad? Tänk på att mikingången har relativt låg inimpedans, om du vill mäta line-signal. Vad gäller line-utgången och om du vill ha single-ended, vet du hur du skall koppla (skiljer sig ju från burk till burk)?
...det jag lite komplicerat vill påtala är att din kalibrering kanske utförs i en miljö (grejorna som kopplas in) som inte motsvarar din verkliga mätmiljö.

Kanske kan du även utföra en dist mätning, bara för att se så inget är heltokigt. För den föll ju som sagt lite väl tidigt, jämfört med specen.

//Michael

[Kalejdokom]

Ok, vi vrider ett varv till. Jag har följt instruktionen i Youtube-klippet på REW:s sida för kalibrering av ljudkortet (startar 3:12 in i klippet):
https://www.youtube.com/watch?v=HYMQ6M-Z5rM

I filmen används balanserade tele-XLR-kontakter. Jag har testat både obalanserade tele-tele och balanserade tele-XLR precis som på klippet och får exakt identiska mätresultat med båda alternativen. Distmätning är lite överkurs för mig...
När jag får lite ledig tid härnäst, ska jag prova (som jag skrev i tidigare inlägg) att mäta även på min Zoom F4 och se hur det ser ut där.

[Kalejdokom]

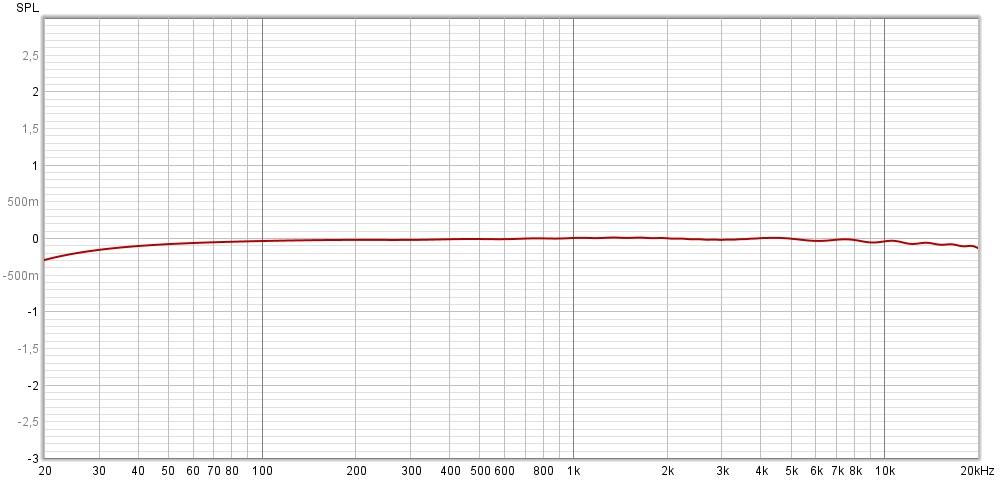

Så, nu har jag stillat min nyfikenhet. Så här mäter min Zoom F4, -0,3 dB @ 20 Hz.(förmodligen har jag något problem med signalnivåerna vid kalibrering av mitt Audiobox-ljudkort):

[exmag]

Så, nu har jag stillat min nyfikenhet. Så här mäter min Zoom F4, -0,3 dB @ 20 Hz.(förmodligen har jag något problem med signalnivåerna vid kalibrering av mitt Audiobox-ljudkort):

Mycket bra, det är i princip ett rakt streck!

[Michael]

Du kan prova instrument ingången, istället för mikingången. Är det skillnad, så kan vi gissa på vad det beror på. Troligtvis belastningen av utgången, men säkert är det inte. Skulle behöva mäta in och utgång separat.

PS. Aha, den har teleplugg också. Ja då kan man nog ta för givet att utgången skall jordas ner vid icke-balancerad. Så som det automatiskt blir med mono-plugg.

//Michael
