Thorens td150 renovering

[Wman]

Har fått en thorens td150 mkII med ADC XLM MKIII pickup. Verkar funka men tyckte det fanns en viss lukt av bränt när jag kopplade in den och startade motorn. Kan det bero på att den har stått länge? Hur passar pickupen till spelaren? Borde jag köpa ny nål oavsett hur den ser ut? Rem likaså? Upphängningen verkar lite felinställd...kan man justera den lätt? Ska börja med att byta kablar iaf.[/img]

[benghan]

Upphängningen justerar du lätt genom att skruva bort plattan under spelaren. Sen är det bara att skruva, mäta, skruva, mäta tills det är rakt.

Ta en titt på denna länken så ser du hur det kommer se ut när du öppnar den. http://www.theanalogdept.com/td150_suspension.htm

Lycka till med renoveringen!

[Wman]

Tack för länken! Nu har jag justerat den, rengjort och bytt kablar. Körde en liten testspelning nyss och den funkar bra tycker jag. Tar väldigt lång tid för den att starta...kan det bero på att remmen är för slapp? Ska iaf försöka inhandla en ny rem.

[Wman]

Fixade lite bilder också!




Uploaded with ImageShack.us

[Fjonkalicious]

Vad fin den blev! Fina bilder också!

[PerStromgren]

Tack för länken! Nu har jag justerat den, rengjort och bytt kablar. Körde en liten testspelning nyss och den funkar bra tycker jag. Tar väldigt lång tid för den att starta...kan det bero på att remmen är för slapp? Ska iaf försöka inhandla en ny rem.

Ja, gör det. Kolla hos Svalander. Jag har i och för sig alltid puttat igång tallricken med pekfingret, direkt efter att jag vridit på den i en enda rörelse. Jo, jag har min 150:a kvar som inköptes 1973. Jag har bytt rem två gånger under den tiden.

[Fjonkalicious]

Man kan köpa rimligt prissatta thorens remmar på williamthakker.eu.

Mvh

Filip

[rolfzetterberg]

En TD150 är ganska slö i starten även som ny.

[Ragnwald]

Verkar funka men tyckte det fanns en viss lukt av bränt när jag kopplade in den och startade motorn.

Så här såg min mk1 ut före renovering. Den vänstra 10nF kondingen var sprucken.
Mät motståndet och kondingarna, kolla så de är friska å håller sina värden. Inte mycket under skalet.
Har rätat ut kopplingarna för tydligheten vid fotograferingen.

[rolfzetterberg]

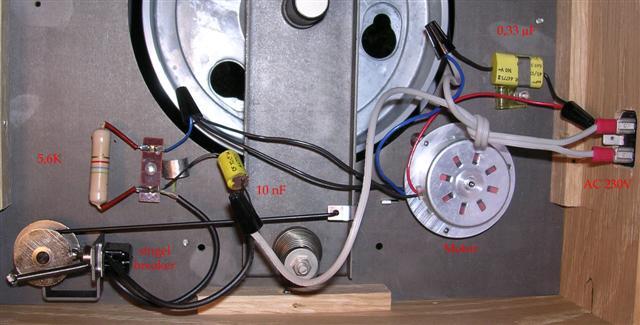

I alla TD150 jag har tittat i ser det ut såhär:
(konstigt nog finns det ingen ritning på motorkopplingen i Thorens egna manualer...svagt!)

[Ragnwald]

Här är min skiss.

[rolfzetterberg]

Det blir samma koppling,bara med den skillnaden att 5,6k ligger på andra sidan switchen på din.Men det spelar ju ingen roll i praktiken.

Se bara upp lite med wattalet på motståndet.Om jag räknar rätt i huvudet i hastigheten blir det ca 2W.Därför sitter det i original ett trådlindat(ww).

Kondingen över switchen bör vara på minst 1000V eller en X-konding eller liknande.

[Ragnwald]

Helt rätt.
Jag blev väldigt förvånad första gången jag tittade in under chassiet och såg att det var transformatorlöst. Märkligt att sådana lösningar kunde bli S-märkta.

Rolf, har du hum om hur de fyra motoranslutningarna är dragna inne i motorn? Skulle vara intressant att skåda.

[rolfzetterberg]

Nej,tyvärr.Troligen finns det två lindningar,där den ena(blå-svart) står för driften och den andra(röd-svart) ger en fasförskjutning som ger start åt rätt håll och dessutom extra startmoment.

Motorn är egentligen i svagaste laget,men det är en av finesserna med TD150,eftersom det ger jämnare gång ihop med den tunga tallriken.

[PeterE]

Jag håller också på att renovera en Thorens td 150mk2.

Min plint hade inte det där mönstret & sen så har jag börjat att bygga på en stadigare ekplint runt om den gamla.
Sen så har jag tagit bort den gamla kularmen för att sätta dit en Sme 3009(Tror att det är version 1)
När jag tog bort original armen så togs även kopplingsplinten bort som satt mitt i spelaren.

Jag undrar om någon vet om hur man gör för att koppla in Sme armen?
Rca kontakterna kopplade jag in i själva armen då det finns uttag för det.
Men dom där gafflarna eller vad det nu är vet jag inte var jag ska fästa.

[PerStromgren]

"Gafflarna" du pratar om är troligen jordkabeln. Den sätter du i en metallskruv som sitter i chassit på förförstärkaren. De flesta förförstärkare har en speciell sådan, men finns ingen duger en skruv vilken som helst som sitter i chassit.

När du monterar SME-armen, se till att få tillräckligt avstånd mellan vridningspunkt och nålspets. Sätter du plattan till armen radiellt, så räcker inte det, utan du måste sätta plattan parallell med lådan. I alla fall på den kombination av arm och 150:a som jag har.

[RogerGustavsson]

Helt rätt.
Jag blev väldigt förvånad första gången jag tittade in under chassiet och såg att det var transformatorlöst. Märkligt att sådana lösningar kunde bli S-märkta.

Den svenska Unamco T-1 hade heller trafo. Antingen en motor för 110 V med spänningssänkande motstånd eller en för 220 V direkt.

[paa]

Helt rätt.
Jag blev väldigt förvånad första gången jag tittade in under chassiet och såg att det var transformatorlöst. Märkligt att sådana lösningar kunde bli S-märkta.

Det är väl inte konstigare än att en hårtork eller borrmaskin var S-märkt?

[Ragnwald]

Jo, men här sitter ju tåtarna mm:ar från plinten som är i metall, förbunden med tonarmen via jordtåt.
Dessutom ligger strömmen på, även när den är avslagen.
Man tänker på alla estradartister som dött då de greppat miken, som var kopplad till förstärkare som var direktanslutna till nätet.

[Wman]

Tack för bilderna och ritningarna, ska mäta upp kondingarna och resistorerna. Har säkert tappat en hel del efter alla år. tur man har elfa i närheten:) Har försökt justera in vikten till 1,2g enligt manualen för pickupen och bytt mattan till en filtmatta för test. Får se hur det känns efter lite lyssning. Går i funderingar på att bygga om plinten också. Är det att föredra att bygga på den gamla eller att bygga helt ny? Finns det några generella tips?

[Wman]

Tack för bilderna och ritningarna, ska mäta upp kondingarna och resistorerna. Har säkert tappat en hel del efter alla år. tur man har elfa i närheten:) Har försökt justera in vikten till 1,2g enligt manualen för pickupen och bytt mattan till en filtmatta för test. Får se hur det känns efter lite lyssning. Går i funderingar på att bygga om plinten också. Är det att föredra att bygga på den gamla eller att bygga helt ny? Finns det några generella tips?

[PeterE]

Jag håller som sagt på & bygger en plint runt om.
Själv kör jag med ekhyllplan som jag köpt på K-rauta runt om.
Har satt fast den första delen med mässings skruv & som jag förborrade för.

Under tiden som jag skruvade så satte jag fast tvingar så att det vart stumt & då fjädrade det inget.
Det blir nog att jag kör med några lager till med ekskiva så att det blir stadigt & att locket som jag har över ifrån en annan skivspelare passar.

Sen så har jag även skaffat mig en begagnad festtools överhandsfräs & som jag tänkte fixa en lätt fräsning av kanterna med när jag byggt klart plinten!


Ja är tyvär också nybörjare i ämnet & det här är mitt första riktiga skivspelarprojekt.

Hade jag varit dig Wman så hade jag satsat på en större plint till td 150 spelaren då själva original plinten är rätt så klen enligt min uppfattning.

perstromgren
Det sitter typ 2 gafflar på jord slingan & en rund sak som jag tror är den man sätter fast i en skruv i själva skivspelaren som du pratade om.

[rolfzetterberg]

Om man misstänker en "död" TD150 motor,kan det vara bra att veta att det går alldeles utmärkt lätt att mäta med en vanlig multimeter.
Och man behöver inte ens löda loss några kablar.
Röd-svart 4,3k.
Blå-svart 5,7k.
Och då givetvis röd-blå 10k.
Värdena ska pulsera när man vrider runt motorn sakta för hand.
Värdena kan givetvis också variera lite,men ger i alla fall en uppfattning om man har hela lindningar eller inte.

[PeterE]

Mm det låter som en bra väg att gå.
Nu vet jag lite mer hur jag kan koppla också.
Den ena gaffeln inne i skivspelaren mot någon skruv eller nåt & den andra i förstegets jordpunkt.
Sen rca kabeln kopplas direkt ifrån armen till phono uttaget i försteget.

Det största problemet är monteringshålet för sme armen.
Ingen mall verkar finnas.

Men då får man nog prova sig fram genom att ställa armen på det ofärdiga armbordet & se så att armen når över hela skivan då kanske?
Om jag förstått saken rätt så har många plaserat armens hål mer åt högerkanten & ganska så långt bak.

[paa]

Mm det låter som en bra väg att gå.
Nu vet jag lite mer hur jag kan koppla också.
Den ena gaffeln inne i skivspelaren mot någon skruv eller nåt & den andra i förstegets jordpunkt.
Sen rca kabeln kopplas direkt ifrån armen till phono uttaget i försteget.

Det största problemet är monteringshålet för sme armen.
Ingen mall verkar finnas.

Men då får man nog prova sig fram genom att ställa armen på det ofärdiga armbordet & se så att armen når över hela skivan då kanske?
Om jag förstått saken rätt så har många plaserat armens hål mer åt högerkanten & ganska så långt bak.

Det spelar väl ingen större roll var man placerar armen som så, men avståndet från tallrikscentrum till armens vridcentrum är dock mycket viktigt att få rätt, för att vinkelfelet för nålen ska bli så litet som möjligt. Det måttet måste gå att jaga fram på nätet. Kanske någon här kan bistå med det?

Här står det:
http://www.vinyl-lebt.de/SME/Technical/ ... Rrueck.jpg

215.4 mm ska det vara enligt den instruktionen, när den sitter i mitten på det avlånga hålet.

[PeterE]

Ja jag håller med om att det är viktigt.
Men jag vill ju att det ska bli bra också.
Känns tråkigt om man ska måsta chansa sig fram så det skulle uppskattas om någon vänlig person kan bidra med någon sån info!

[paa]

Här finns massor med maualer till SME 3009, bara att regga sig på vinylengine och läsa:
http://www.vinylengine.com/library/sme/3009.shtml

[Ragnwald]

Finns en mall där, att hämta för utskrift och utklippning.
Ena änden träs på tallrikscenterpluppen (vad katten den nu heter), i andra änden finns såg-/borrmallen. Lätt som en plätt.
Om du vill, kan jag mäta hålets och skruvarnas belägenhet på min platta.

[paa]

Finns en mall där, att hämta för utskrift och utklippning.
Ena änden träs på tallrikscenterpluppen (vad katten den nu heter), i andra änden finns såg-/borrmallen. Lätt som en plätt.
Om du vill, kan jag mäta hålets och skruvarnas belägenhet på min platta.

Det står ju: "not to scale" vid alla monteringsmallarna där, så vitt jag ser, men måtten finns angivna i manualen, så det är väl enkelt att rita upp en egen.

[Ragnwald]

Det stämmer, minns jag när du säger det.
Men har man ett bra bildredigeringsprogram, så sätter man rätt mått i bilden för utskrift. Har för mig att jag gjorde så. Rätt blev det i alla fall.

[PeterE]

Inget jag känner mig så hemma på.
Du har inte utskriften kvar så att du kan scanna in?

[PeterE]

Jag ska testa att skriva ut en kopia av denna.
ve_sme_3009_imp_template
Är reggad på vinylengine sedan tidigare.
Men har legat lite på latsidan.

Känns som att det kan vara en bra ide att skriva ut denna på ett hårdare papper!

[genstruktur]

Halloj!


Har hittat vår gamla Thorens TD-150 hemma hos morsan, samma spelare som jag spelade barnskivor på som liten . Har haft i tankarna att köpa en ny vinylsvarv men jag gillar utseendet på de här gamla spelarna mer och sen har den också ett litet sentimentalt värde. Kablaget ser för tråkigt ut, nål och rem lär säkert vara kasst eftersom den inte spelats på 15 år, inget lock finns och spelaren är säkert felinställd. Den går dock igång när man sättet i sladden i väggen och det hörs när man sätter nålen på skivan.

Själv kan jag inte löda och jag kan inget om skivspelare, eller i alla fall inte mycket och inte alls lika mycket som jag kan om mer moderna delar i en ljudanläggning.

Jag har haft tankar på om det är värt att lägga pengar på att renovera denna spelare? Hur bra kommer det bli? Tog kontakt med en lokal handlare och han tyckte definitivt att det var värt att restaurera denna, menade att den kunde spela som en modern skivspelare i 10000kr-klassen när den är renoverad, stämmer detta? Han tyckte man kunde gå igenom den och byta rem, pick up(till något i 1000kr-klassen) och se över den allmänt. Det verkade som det hela kunde landa på en ca 2000kr.

Sen får man köpa ett riia-steg också väl, något som är lämpligt?

Vad anser ni, är det värt att lägga ner arbetet på denna vinylspelare?

mvh


/Genis

[genstruktur]

Ingen som har några synpunkter i den kvava sommarvärmen?

[PerStromgren]

Jodå!

Putsa upp den, köp ny pickup och be någon fixa sladden, så är det bara att börja lira!

[Jocke]

Jodå!

Putsa upp den, köp ny pickup och be någon fixa sladden, så är det bara att börja lira!

+1

[genstruktur]

Jodå!

Putsa upp den, köp ny pickup och be någon fixa sladden, så är det bara att börja lira!

Har faktiskt rengjort den sedan bilderna togs .
Så det är värt att göra detta med denna spelare låter det som? Hur bra bli resultatet? Hur bra är denna spelare?

[PerStromgren]

Jodå!

Putsa upp den, köp ny pickup och be någon fixa sladden, så är det bara att börja lira!

Har faktiskt rengjort den sedan bilderna togs .
Så det är värt att göra detta med denna spelare låter det som? Hur bra bli resultatet? Hur bra är denna spelare?

Absolut! Det är en klassiker. Läs runt litet här och på övriga webben, så ser du att intresset för den är rätt stort.

[genstruktur]

Jodå!

Putsa upp den, köp ny pickup och be någon fixa sladden, så är det bara att börja lira!

Har faktiskt rengjort den sedan bilderna togs .
Så det är värt att göra detta med denna spelare låter det som? Hur bra bli resultatet? Hur bra är denna spelare?

Absolut! Det är en klassiker. Läs runt litet här och på övriga webben, så ser du att intresset för den är rätt stort.

Okej, får göra detta. Tack!

[PerStromgren]

När du fixat och provlyssnat vill vi veta vad du tycker!

[genstruktur]

När du fixat och provlyssnat vill vi veta vad du tycker!

Jo det skall jag återkomma med! Skall bli kul, har aldrig hört en lp-skiva spelas i min anläggning. Antar att skillnaden kommer vara rätt stor jämfört hur det lät när man var liten .

Behöver dock ett riia-steg också, vad kan vara lämpligt? Sen har jag en fråga till. Ställer man bara spelaren rätt på tv-bänken eller skall den stå på sd-fötter eller något för att det inte skall vibrera?

Jag är alltså helt lp-novis.

[MiaM]

Om du gräver i förrådet där du hittade skivspelaren så hittar du kanske en matchande gammal förstärkare/reciever. Åtminstone för att provköra så kan du använda RIAA-delen i en gammal förstärkare/reciever. In med skivspelaren på phono-ingången och plocka ut ljudet från "tape record out" till en line-ingång på din "riktiga" förstärkare.

Börja med att få sladden fixad och provlyssna hur det låter. Så länge nålen inte är direkt skadad och det inte är något som kärvar i tonarmsupphängningen, och tonarmen är rätt inställd (nåltryck och antiskating) så lär inget ta skada av att du provlyssnar.

Det kan väl vara bra att göra en sån första provlyssning/provkörning för att se att det inte är nåt mer allvarligt problem.

[genstruktur]

Om du gräver i förrådet där du hittade skivspelaren så hittar du kanske en matchande gammal förstärkare/reciever. Åtminstone för att provköra så kan du använda RIAA-delen i en gammal förstärkare/reciever. In med skivspelaren på phono-ingången och plocka ut ljudet från "tape record out" till en line-ingång på din "riktiga" förstärkare.

Börja med att få sladden fixad och provlyssna hur det låter. Så länge nålen inte är direkt skadad och det inte är något som kärvar i tonarmsupphängningen, och tonarmen är rätt inställd (nåltryck och antiskating) så lär inget ta skada av att du provlyssnar.

Det kan väl vara bra att göra en sån första provlyssning/provkörning för att se att det inte är nåt mer allvarligt problem.

Förstärkaren till den vet jag inte var den är. Det finns ett par gamla Carlssonhögtalare till den dock, men det hjälper inte så mycket. Undras om det var något riia-steg till den faktiskt. tyckte alltid att LP lät mycket bättre hemma hos andra, jag undrar inte om min far hade missat den detaljen .

Jag tror jag lämnar in den och för den servad, omlödd och utbytt pickup. Pratade med en firma här i götet som sa att det kunde gå på typ 1500-2000kr. Har inte kommit till skott än dock.

[MiaM]

RIAA-steg var i princip alltid inbyggt i vanliga förstärkare fram till omkring 1990 plus/minus några år.

Det fanns separata RIAA-steg som lyxiga audiofilgrejer (bland annat när MC-pickuperna började komma), och RIAA-steg var inbyggda i 70-talets separata fyrkanal-vinyl-surrounddekodrar, och så fanns det enstaka oftast enklare skivspelare med inbyggd RIAA-korrektion (tänkta att användas med line-ingångar på bärbara stereo å sånt).

Lösa RIAA-steg för "vanliga" stereoanläggningar är en rätt modern uppfinning kan man säga, från tiden då CD i stort sett tagit över.

Sidospårsvammel:
Faktum är att det fanns till och med bärbara stereo med inbyggt RIAA-steg.
Exempel, Hitachi TRK-9150 (ungefär en sån som användes i första sällskapsresan), baksida med RCA för vinyl, telepluggar för mikrofoner och DIN för line in/ut:
http://www.stereo2go.com/clip/hitachi-trk-9150-e
ovansidan:
http://share.pdfonline.com/5a01106c84d6 ... 0%2002.htm

[genstruktur]

RIAA-steg var i princip alltid inbyggt i vanliga förstärkare fram till omkring 1990 plus/minus några år.

Det fanns separata RIAA-steg som lyxiga audiofilgrejer (bland annat när MC-pickuperna började komma), och RIAA-steg var inbyggda i 70-talets separata fyrkanal-vinyl-surrounddekodrar, och så fanns det enstaka oftast enklare skivspelare med inbyggd RIAA-korrektion (tänkta att användas med line-ingångar på bärbara stereo å sånt).

Lösa RIAA-steg för "vanliga" stereoanläggningar är en rätt modern uppfinning kan man säga, från tiden då CD i stort sett tagit över.

Sidospårsvammel:
Faktum är att det fanns till och med bärbara stereo med inbyggt RIAA-steg.
Exempel, Hitachi TRK-9150 (ungefär en sån som användes i första sällskapsresan), baksida med RCA för vinyl, telepluggar för mikrofoner och DIN för line in/ut:
http://www.stereo2go.com/clip/hitachi-trk-9150-e
ovansidan:
http://share.pdfonline.com/5a01106c84d6 ... 0%2002.htm

Åh fan, där lärde man sig något nytt. Tack

[Nibbler]

Har en i övrigt fin TD 150 med ett problem. Tonarms lagringen är skadad. Armen glappar något alldeles makalöst och går och vrida säkert 10 grader åt vänster. Tips på hur man får liv i den gamle hjälten emottages tacksamt.
