4st Audax PR240T4 passar till?

Diskussion om äldre men fortfarande intressant HIFI hålls här.

Moderator: Redaktörer

Användarvisningsbild
juanth

Inlägg: 713
Blev medlem: 2012-04-18
Ort: Sthlm

4st Audax PR240T4 passar till?

Inläggav juanth » 2019-03-20 21:47

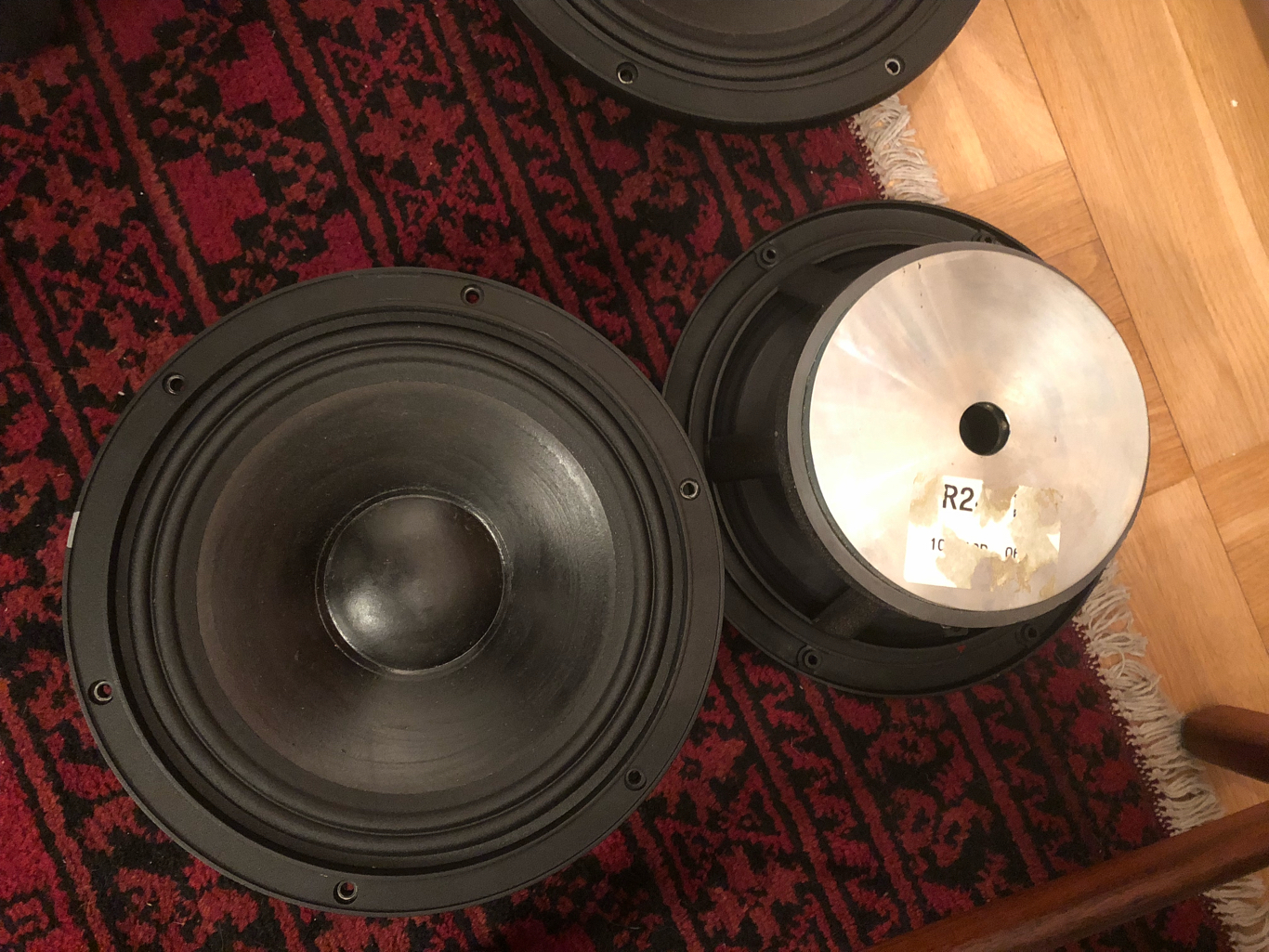

Vad skulle ni bygga med fyra stycken såna här basar?
Mycket lågt Qts..och de är 11 tum, 8 kilo stycket med enorma magneter. Sent 90-tal tror jag.

Technical Data Audax PR240T4
Nominal Impedance 8 Ohm
Frequency Range bis 1 500 Hz
Enclosure Type Volume Horn BR

SPL 2 83 V/1m 99,5 dB
Fs 30 Hz
Qts 0,10
Qes 0,103
Qms 3 90
Vas 206 Liter
Xmax 3 0 mm
Rdc 6 2 Ohm
Mms 25 g
Sd 360 cm
Rms 1 3 Ns m
Weight 8 Kg
Bilagor
Mvh Johan


Opus Capella, Bremen baslådor, minidsp HD, Beresford Caiman, div Nad steg,Pioneer SA-9500 II. Empire 598 III. OA52.2 OA51.N OD11 Bor i Älvsjö/Stockholm

Användarvisningsbild
Perfector

Inlägg: 12972
Blev medlem: 2013-03-20
Ort: Trosa

Re: 4st Audax PR240T4 passar till?

Inläggav Perfector » 2019-03-20 22:41

Jag skulle göra 2 par 60 liter basreflex.
Med mellan och diskant i varje låda.
Har byggt med 11" KLH och det blev mer än man kan använda i normala rum.
22mm spån eller annat lämpligt material.
29x87 cm på baffel och bakstycke
29x29 cm topp och botten
29x91.4 sidostycken.
topp och botten sänks in i sidostyckena och front bakstycke i ramen man får
diskanten så högt upp som möjligt med mellan och bas i tätast möjliga gruppering för en punktformad ljudkälla.
Basreflexen mitt delen under basen för att undvika spegelstudsar mot golvet.
3 st. 30 mm gummifötter (dörrstoppar) 2 i fram och en i bak ger automatisk stabilisering.
Rör 90 x 212 innermått och längd.
Hoppas det kommer fler förslag så du får lite att välja mellan och fundera på.
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm, Visaton, Inertia AB, Sinus samt Sveriges Radio. Deltagit i HiFi och musik samt Elektronikvärlden och Teknik för alla.

Användarvisningsbild
Fostex

Inlägg: 2339
Blev medlem: 2003-10-09
Ort: Stockholm

Re: 4st Audax PR240T4 passar till?

Inläggav Fostex » 2019-03-20 23:22

Vad sjutton, det var lustiga parametrar. Perfectors förslag hade jag skippat om de stämmer.

60 liter avstämt till 44 Hz (port på 90x215 mm)

Vad man ska med ett så lågt Qts till har jag svårt att förstå, men jag ger mig ut och gissar lite: Kanske är de alldeles utmärkta för att drivas av negativ utgångsimpedans, typ Ace Bass?

Ser lite roligare ut i 50 liter avstämt till 23 Hz (elementet ges Qts på 0,29, Vas på 110 l och fs på 28 Hz). Tyvärr blir ju porten aplång, över en meter. I Audio Pro B2-50 löste man låg avstämning i liten låda genom att ge porten en "svanhalsform".

Mer om Ace: viewtopic.php?t=38172 och viewtopic.php?t=3807
Mycket kul - lite tid

Användarvisningsbild
juanth

Inlägg: 713
Blev medlem: 2012-04-18
Ort: Sthlm

Re: 4st Audax PR240T4 passar till?

Inläggav juanth » 2019-03-21 01:08

Perfector skrev:Jag skulle göra 2 par 60 liter basreflex.
Med mellan och diskant i varje låda.
Har byggt med 11" KLH och det blev mer än man kan använda i normala rum.
22mm spån eller annat lämpligt material.
29x87 cm på baffel och bakstycke
29x29 cm topp och botten
29x91.4 sidostycken.
topp och botten sänks in i sidostyckena och front bakstycke i ramen man får
diskanten så högt upp som möjligt med mellan och bas i tätast möjliga gruppering för en punktformad ljudkälla.
Basreflexen mitt delen under basen för att undvika spegelstudsar mot golvet.
3 st. 30 mm gummifötter (dörrstoppar) 2 i fram och en i bak ger automatisk stabilisering.
Rör 90 x 212 innermått och längd.
Hoppas det kommer fler förslag så du får lite att välja mellan och fundera på.


Tack Perfector, det var verkligen ett komplett förslag.
Mvh Johan


Opus Capella, Bremen baslådor, minidsp HD, Beresford Caiman, div Nad steg,Pioneer SA-9500 II. Empire 598 III. OA52.2 OA51.N OD11 Bor i Älvsjö/Stockholm

Användarvisningsbild
juanth

Inlägg: 713
Blev medlem: 2012-04-18
Ort: Sthlm

Re: 4st Audax PR240T4 passar till?

Inläggav juanth » 2019-03-21 01:19

Fostex: Det är verkligen rätt udda parametrar, men de stämmer.
Jag såg någon som kommenterade i någon tråd på fb att så lågt Qts kunde ställa till besvär vid simulering, att programmen kunde bli missvisande men jag vet inte om det stämmer. Din sista simulering ser rätt spännande ut!

Elementen har alltså suttit i Sperrling DP3, (han har många hornkonstruktioner, dock inte den här) en högtalare i låda med mycket fluffigt dämpmaterial och där baksidan är öppen till ca 15%, ett slags spjäll. Mycket säregen. Ställda mot vägg tror jag att de hade en känslighet på + 103 dB nånting. Inte så mycket till bas där dock, föll av kring 45 Hz
Mvh Johan


Opus Capella, Bremen baslådor, minidsp HD, Beresford Caiman, div Nad steg,Pioneer SA-9500 II. Empire 598 III. OA52.2 OA51.N OD11 Bor i Älvsjö/Stockholm

Användarvisningsbild
RogerGustavsson

Inlägg: 16850
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: 4st Audax PR240T4 passar till?

Inläggav RogerGustavsson » 2019-03-21 08:21

Tror inte det är tänkt som baselement med det knappa Xmax. Finns lite beräkningar på en fransk sida och där ser man många olika lådstorlekar.

http://petoindominique.fr/php/mysql_thi ... hp?hp=3113

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 5853
Blev medlem: 2007-10-28

Re: 4st Audax PR240T4 passar till?

Inläggav Kalejdokom » 2019-03-21 11:29

Jag får PA-associationer. Hög verkningsgrad och säkert hög effekttålighet.
I en hifi-applikation skulle de nog funka utmärkt som midbasar eller mellanregister med stöd av subbar eller basmoduler.

Användarvisningsbild
Perfector

Inlägg: 12972
Blev medlem: 2013-03-20
Ort: Trosa

Re: 4st Audax PR240T4 passar till?

Inläggav Perfector » 2019-03-21 12:25

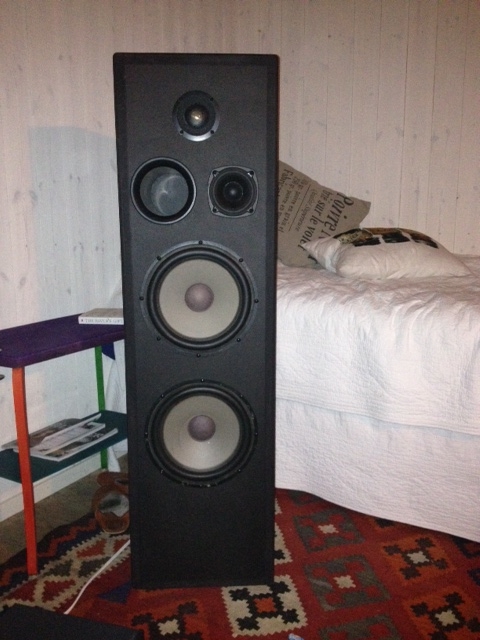

Liten tanke på 2 x 10" i varje låda kanske? :-)
Det här är iofs helt andra element men det kanske kan visualisera något.
Bilagor
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm, Visaton, Inertia AB, Sinus samt Sveriges Radio. Deltagit i HiFi och musik samt Elektronikvärlden och Teknik för alla.

Användarvisningsbild
RogerGustavsson

Inlägg: 16850
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: 4st Audax PR240T4 passar till?

Inläggav RogerGustavsson » 2019-03-21 19:09

Kalejdokom skrev:Jag får PA-associationer. Hög verkningsgrad och säkert hög effekttålighet.
I en hifi-applikation skulle de nog funka utmärkt som midbasar eller mellanregister med stöd av subbar eller basmoduler.



Jag håller med, knappast en vanlig hifibas.

Användarvisningsbild
juanth

Inlägg: 713
Blev medlem: 2012-04-18
Ort: Sthlm

Re: 4st Audax PR240T4 passar till?

Inläggav juanth » 2019-03-21 22:45

Ja det slog mig nu att förre ägaren mindes att det hade funnits baslådor till Sperrling DP3 som dessa element satt i så de var alltså midbasar i det systemet. Kanske delade högre än sin lägsta numera spelande frekvens..

Kanske kan de ändå fungera i någon hornkonstruktion?
Liten X-max men lättdrivna och troligen rätt tåliga.

Finns lite info och bilder här: viewtopic.php?f=19&t=68362
Mvh Johan


Opus Capella, Bremen baslådor, minidsp HD, Beresford Caiman, div Nad steg,Pioneer SA-9500 II. Empire 598 III. OA52.2 OA51.N OD11 Bor i Älvsjö/Stockholm

rolfzetterberg
primus scientiam vindemiam

Inlägg: 1387
Blev medlem: 2005-02-18

Re: 4st Audax PR240T4 passar till?

Inläggav rolfzetterberg » 2019-03-22 00:32

Sperrling DP3 är en sk "distributed port"-därav troligen modellnumret.
En teknik som användes av vissa amerikanska tillverkare på 50-talet.Så även av Wharfedale i England.

Användarvisningsbild
Fostex

Inlägg: 2339
Blev medlem: 2003-10-09
Ort: Stockholm

Re: 4st Audax PR240T4 passar till?

Inläggav Fostex » 2019-03-22 12:32

Missade helt att Xmax var på ynka 3 mm, så ja, någon djupbas är nog inte att tänka på med dessa. :oops:
Mycket kul - lite tid

Användarvisningsbild
juanth

Inlägg: 713
Blev medlem: 2012-04-18
Ort: Sthlm

Re: 4st Audax PR240T4 passar till?

Inläggav juanth » 2019-03-22 12:53

Tack för input alla.
Är det helt uteslutet att de skulle fungera i horn med så liten X-max?

Någon som vet ett bra program för hornsimulering?
Mvh Johan


Opus Capella, Bremen baslådor, minidsp HD, Beresford Caiman, div Nad steg,Pioneer SA-9500 II. Empire 598 III. OA52.2 OA51.N OD11 Bor i Älvsjö/Stockholm

Användarvisningsbild
Cortado
Redaktör

Inlägg: 2215
Blev medlem: 2012-01-08

Re: 4st Audax PR240T4 passar till?

Inläggav Cortado » 2019-03-22 20:39

Kan det inte vara rätt bra att veta hur tonkurvan (och varför inte impedans) ser ut innan man börjar göra något med dem?

Användarvisningsbild
juanth

Inlägg: 713
Blev medlem: 2012-04-18
Ort: Sthlm

Re: 4st Audax PR240T4 passar till?

Inläggav juanth » 2019-03-22 22:22

Cortado skrev:Kan det inte vara rätt bra att veta hur tonkurvan (och varför inte impedans) ser ut innan man börjar göra något med dem?


Hitta tyvärr inget av det, ännu..

Sitter och kikar på den franska sidan men det är ganska besvärligt med Google översätt. :|
Mvh Johan


Opus Capella, Bremen baslådor, minidsp HD, Beresford Caiman, div Nad steg,Pioneer SA-9500 II. Empire 598 III. OA52.2 OA51.N OD11 Bor i Älvsjö/Stockholm

Användarvisningsbild
darkg
Ljushuvud

Inlägg: 7866
Blev medlem: 2011-12-11
Ort: Kristianstad

Re: 4st Audax PR240T4 passar till?

Inläggav darkg » 2019-03-23 04:01

Jag får för mig att en sån här krusidull kanske funkar - men det är på mycket lösa grunder. Bör gå att labba med kartong för trivsel och pysselstämning!


Sökord cornu
Forumets huvudämne är väl ändå metadiskussioner rörande definitioner /jonaz81a

Användarvisningsbild
spiii

Inlägg: 129
Blev medlem: 2013-06-18
Ort: Kungsäter

Re: 4st Audax PR240T4 passar till?

Inläggav spiii » 2019-03-27 12:15

Jag lekte lite i hornresp med elementet i ett midbashorn och jag tyckte mig uppfatta att halsarean gärna behövde vara större än Sd, vilket tydligen ska innebära att elementet trivs med negativ utgångsimpedans precis som Fostex skriver. Man jag är ingen auktoritet, så ta vad jag säger med en nypa salt :)

/Sam

Användarvisningsbild
juanth

Inlägg: 713
Blev medlem: 2012-04-18
Ort: Sthlm

Re: 4st Audax PR240T4 passar till?

Inläggav juanth » 2019-03-27 18:41



Darkg, det där ser onekligen pyssligt och trevligt ut.

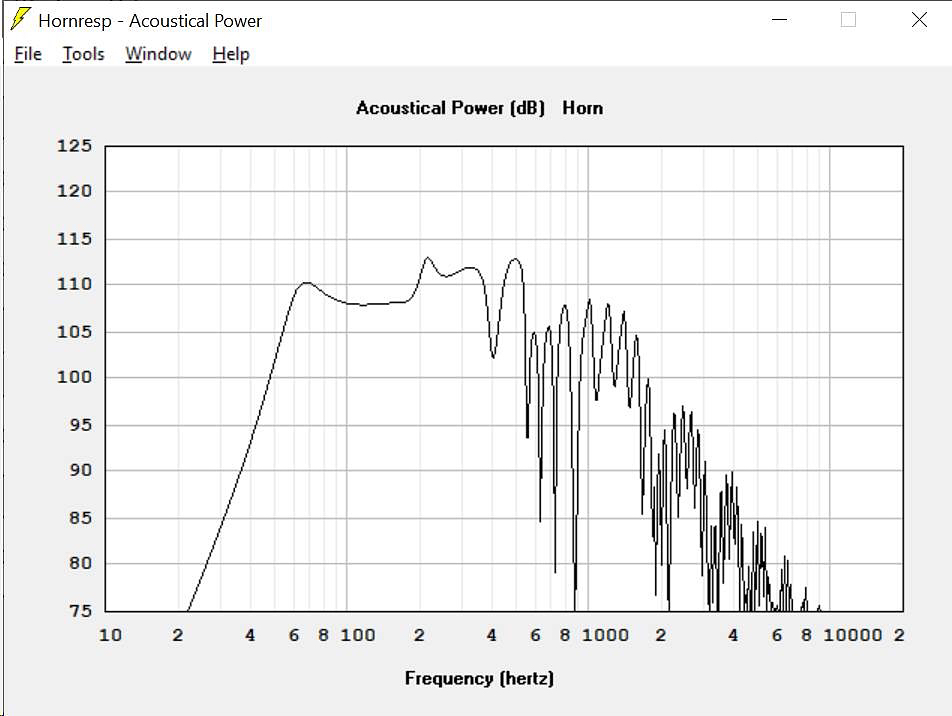

spiii, så här skulle det se ut i ett THAM 10, tappat horn om jag förstått rätt.
Jag antar att den lägsta basen lyfts något med hjälp av rummet.
Mvh Johan


Opus Capella, Bremen baslådor, minidsp HD, Beresford Caiman, div Nad steg,Pioneer SA-9500 II. Empire 598 III. OA52.2 OA51.N OD11 Bor i Älvsjö/Stockholm

Användarvisningsbild
juanth

Inlägg: 713
Blev medlem: 2012-04-18
Ort: Sthlm

Re: 4st Audax PR240T4 passar till?

Inläggav juanth » 2019-03-27 20:11

darkg skrev:Jag får för mig att en sån här krusidull kanske funkar - men det är på mycket lösa grunder. Bör gå att labba med kartong för trivsel och pysselstämning!

[ Bild ]

Sökord cornu


Kan det vara så DLS Flatbox fungerar?

Spiraler är vackert, synd att det måste döljas..
Jag har sett horn med plexisidor som visar upp snirklarna. Hornhögtalare är faktiskt de mest fantasieggande typen av högtalare med sina oftast organiska former. Nästan som om dom vill höra ihop lite mer med musiken de ska återge, än andra typer av högtalare.
Mvh Johan


Opus Capella, Bremen baslådor, minidsp HD, Beresford Caiman, div Nad steg,Pioneer SA-9500 II. Empire 598 III. OA52.2 OA51.N OD11 Bor i Älvsjö/Stockholm
