Tripath TA2020 bygge (Uppdaterad med tillhörande högtalare!)

av **TygelBy** » 2006-02-23 23:07

Ville bara dela med mig av lite bilder på mitt första riktiga DIY projekt. Jag har byggt lite småsaker tidigare (bl.a. kablar och mic-förstärkare) men den här är jag riktigt stolt över. Inte illa för en ultra-nybörjare som mig

.

Det är en Amp6 från 41hz.

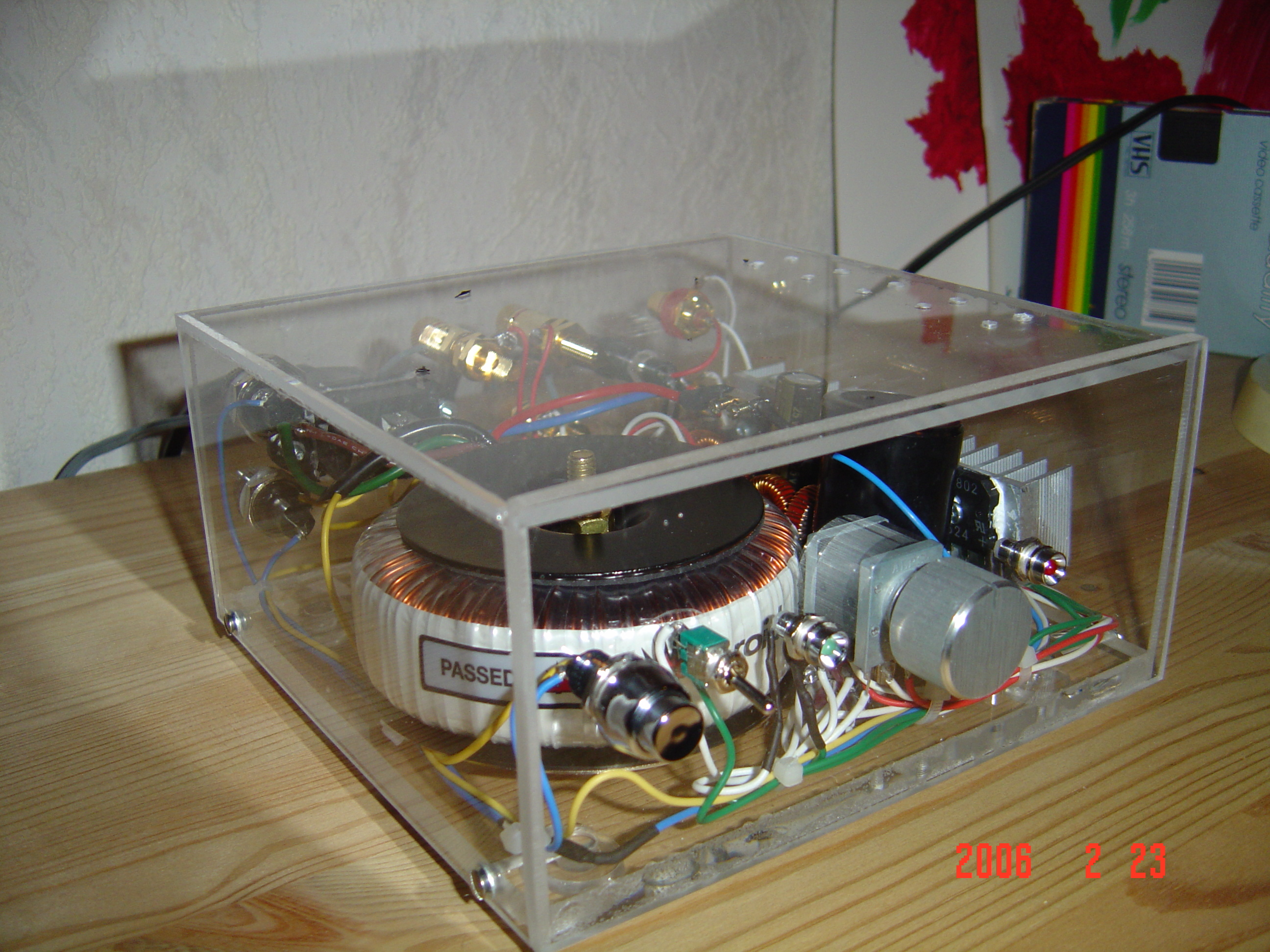

Amp6 Front

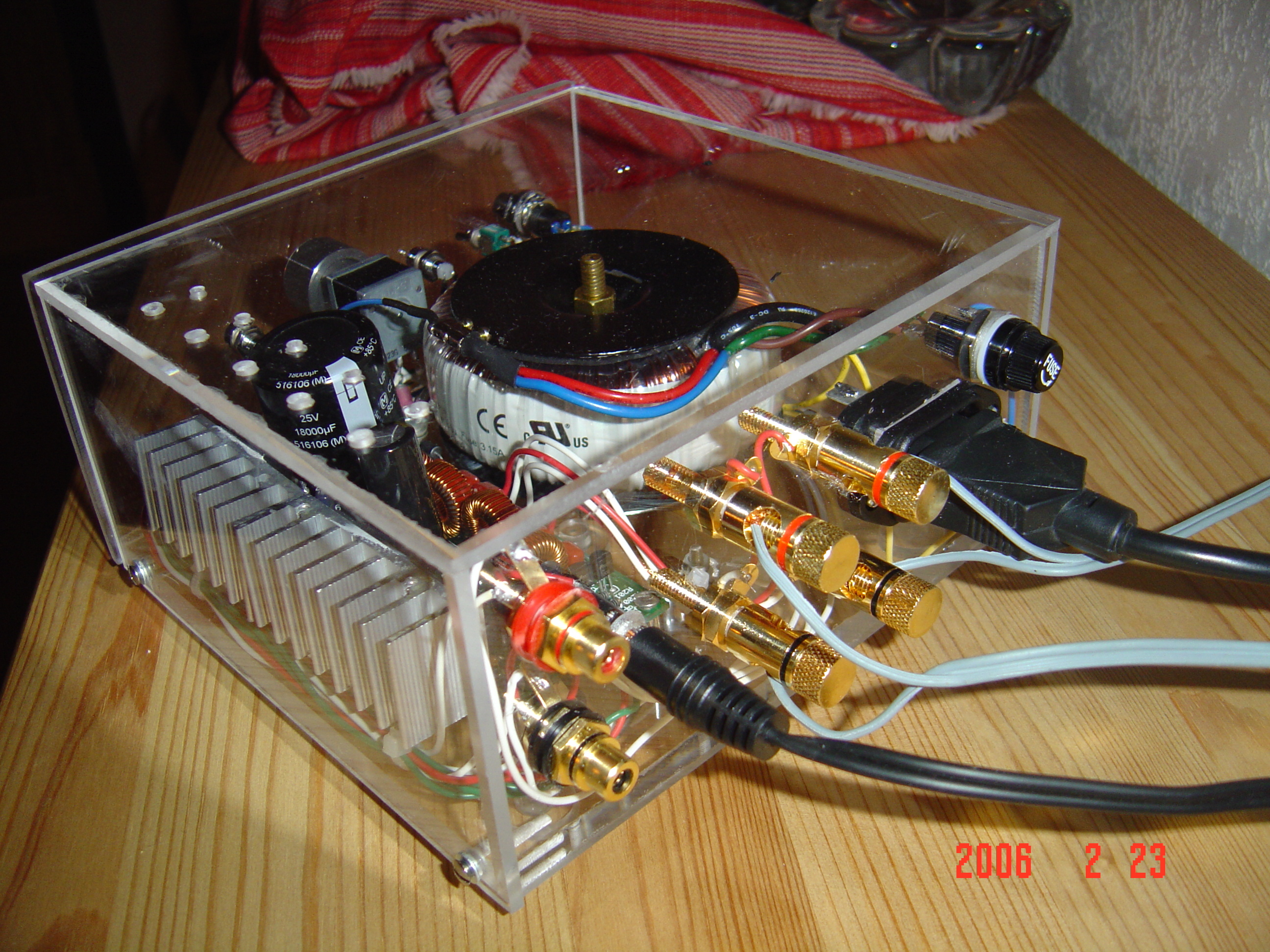

Amp6 Back

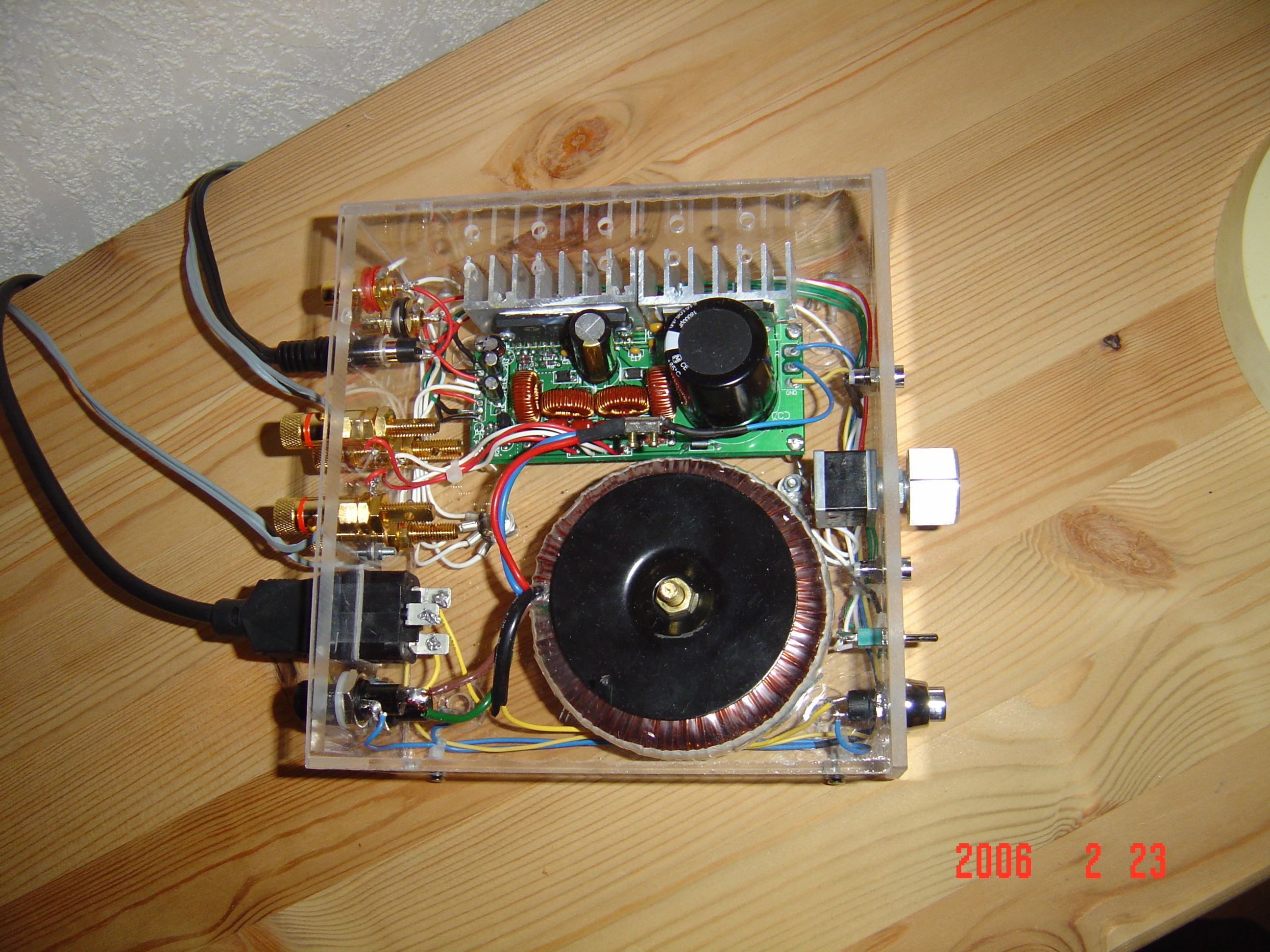

Amp6 Top

Låter riktigt hyggligt. Kan inte spela på alltför höga volymer med den, men den räcker till som köks-, dator- eller sovrums-förstärkare. Över förväntan!

/TygelBy

av **Bill50x** » 2006-02-23 23:23

Snyggt bygge, grattis! Själv skulle jag nog dra mig för att göra mitt första bygge i plexi, det avslöjar lixom ganska mycket..... :-)

Men du fixade det galant!

/ B

av **TygelBy** » 2006-02-24 00:34

Tack!
Det var lite av utmaningen att göra det på ett snyggt sätt. Jag har en tendens att bli för ivrig och slarva när jag får nya idéer, men med plexi så tvingades jag till att 'ta det lugnt' och göra det noggrant för att få det snyggt.

Jag hade tänkt att bygga ett par kompletterande högtalare till förstärkaren och ev. en sub. Är det helt förkastligt att bygga det också i plexi?
Jag har sett ett fåtal komersiella högtalare i plexi, men det verkar ju inte vara det optimala byggmaterialet. De 8mm skivorna jag använde kändes ändå ganska stabila och stumma.
Någon som har erfarenhet av högtalare i plexi?

/TygelBy

av **Bill50x** » 2006-02-24 14:48

Det finns lite högtalare gjorda i det materialet, HiFi-klubben hade någon sådan tidigare där elemnten satt i en liten låda av trä eller metall och den kombinerade baffel/stativ var gjort i plexi. På Svalanders webbsia hittade jag denna: Bild

/ B

av **TygelBy** » 2006-02-24 14:58

Jag hade tänkt mig att bygga ett par riktigt små bredbandiga typ Zaph Audio med antingen HiVi BS3 eller Tangband 871s. De är så små så stabiliteten kommer nog inte att bli något problem, men hur är det med reflexer i lådan? Jag kan ju inte klistra dämpmaterial på insidan av väggarna, men jag kan ju kanske fylla dom med färgade skumgummibollar eller nå't... :lol:

Skulle det fungera tror ni?

/TygelBy

edit: stavfel...

av **Bill50x** » 2006-02-24 16:36

Normalt klistrar man inte dämpmaterialet utan det stoppas löst i lådan. Det är väl utmed väggarna det gör mest/bäst nytta för där är ljudets hastighet låg. Om jag förstått saken rätt, men det finns kunniga människor här på forumet som kan sådant långt bättre än lilla jag :-)

/ B

av **Ragnwald** » 2006-02-24 17:43

Snyggt som tusan och ordentligt kompakt, men det blir väl ingen värmealstring i den här typen av förstärkare.

Vad limmade du plexin med?
Gjorde ett eget skivspelarlock i plexi, för länge sen, då blev jag rekommenderad ett UV-härdande lim, (osynlig limfog) typ som tandläkarna använder nu för tiden.

En tanke som for genom huvudet: statisk elektrisitet och plexi.

av **Dellstig** » 2006-02-24 18:01

Hej!

Visst finns det högtalare i plexiglas.

Jag har en OA-116

mvh

Martin

av **UrSv** » 2006-02-24 18:09

Bill50x skrev:Det finns lite högtalare gjorda i det materialet, HiFi-klubben hade någon sådan tidigare där elemnten satt i en liten låda av trä eller metall och den kombinerade baffel/stativ var gjort i plexi. På Svalanders webbsia hittade jag denna:
/ B

Det där är Thorsten Loeschs flickvän och hans prylar. S&B TVC i hyllan med hans moddade Shanling-CD. Högtalarna är öppen baffel med en Supravox 215 Signature Bicone bredbandare.

av **Ragnwald** » 2006-02-24 21:01

Thorsten Loeschs flickvän har i alla fall hårtorken centralt placerad.

av **TygelBy** » 2006-02-25 01:27

Den är kompakt, men jag har ännu inte ens lyckats spela den halvljummen. Jag överdrev kylfänsarna ordentligt på Tripathen och spänningsregulatorn och jag borrade t.o.m små hål i locket och botten för att få luften att strömma och kyla. Det hade jag nog inte behövt besvära mig med...

Plexit är limmat med Acrifix(116), ett riktigt plexilim med en helt transparent fog. Just 116 härdar utan UV-ljus, men jag vet att det finns andra varianter av Acrifix som kräver UV-bestrålning för att härda. Acrifix är lite svårt att få tag i eftersom det blivit klassat på nå't sätt. Man måste ha tillstånd för att använda/sälja det, men det är det nästan ingen som orkar söka. Jag ringde runt till ett par firmor som jobbade i plexi och till slut lyckades jag tigga mig till en tub mot en mindre summa direkt i handen.

Statisk elektricitet tänkte jag inte på förrän jag redan hade börjat och märkte hur allt fastnade på plexiskivorna. Min bror är i 'antistat'-branchen (säljer antistat-förpackningar och tillbehör) och jag fick nå'n typ av spray-skum av honom som jag behandlade skivorna med innan jag skruvade ihop allt. Det skulle tydligen hålla ganska bra så länge man inte tog på ytan och gned bort skyddet, och det gör man ju inte på insidan. Vi får väl se hur länge det skyddar...

Jag får väl bygga mig ett par små högtalare i plexi också. Än så länge är det ju ingen som allvarligt försökt avråda mig från det. Det kan ju inte bli sämre än att det låter skit, och då får jag väl bygga nya lådor i trä för elementen...

/TygelBy

av **TygelBy** » 2006-02-25 01:35

Dellstig:
Har du ett par OA-116 i plexi? (Eller missuppfattar jag dig?)

Har du lust att lägga upp en bild?

/TygelBy

av **soundbrigade** » 2006-02-26 10:32

Bill50x skrev:Snyggt bygge, grattis! Själv skulle jag nog dra mig för att göra mitt första bygge i plexi, det avslöjar lixom ganska mycket.....

Men du fixade det galant!

/ B

Undrar: läcker det inte ut hf-strålning genom plasten??

av **Morello** » 2006-02-26 11:49

Det läcker inte bara uyt, det strålar in HF också.

Något att tänka på i framtiden.

av **soundbrigade** » 2006-02-26 12:21

Morello skrev:Det läcker inte bara uyt, det strålar in HF också. Något att tänka på i framtiden.

En kompis hade köpt ett switchad stärkare och fast den var kapslad i en metallåda läckte det ut hf överallt. CD-spelaren fick hicka av alla störningar.
Misstänker att en högre kurs i radioteknik skulle sitta fint.

av **Kraniet** » 2006-02-26 13:23

Bill50x skrev:Normalt klistrar man inte dämpmaterialet utan det stoppas löst i lådan. Det är väl utmed väggarna det gör mest/bäst nytta för där är ljudets hastighet låg. Om jag förstått saken rätt, men det finns kunniga människor här på forumet som kan sådant långt bättre än lilla jag

/ B

dämpmaterial gör sig bäst mitt i lådan.

av **soundbrigade** » 2006-05-03 13:39

Nu är jag på G.
Beställt en T-förstärkare från 41Hz och ska till mitt gamla jobb och löda ihop allt imorgon (ytmonterat).

Letar bra och liten låda - sneglar på gamla konservburkar ....
Rapport kommer senare.

av **TygelBy** » 2006-05-03 13:53

Ja 'proffsen' väljer ju såklart den ytmonterade varianten :wink:

, jag för min del hade nog med problem med den hålmonterade :oops:

Chipen i Amp6 och Amp3 skall ju vara snarlika, så det skall bli intressant att höra vad du tycker. Du gillar ju rör-förstärkare (eller?), många har beskrivit ljudet i dessa som 'rör-likt'.

/TygelBy

av **soundbrigade** » 2006-05-03 14:43

TygelBy skrev:Ja 'proffsen' väljer ju såklart den ytmonterade varianten , jag för min del hade nog med problem med den hålmonterade
/TygelBy

Proffs å proffs - jag läste nåt om att SMD-varianten förordades för den hålmonterade. Ville att det skulle bli rätt. Den här är himla liten - är din det med? Kortet mäter 25 x 75 mm. Man skulle kunna bygga in den i volymratten ...

Här ett lite större kort. En stereo SE-förstärkare med 6T9.

av **TygelBy** » 2006-05-03 15:16

Mitt kort är inte riktigt lika litet. Samma längd men något bredare. Det som tar plats i min låda är trafo'n, och så sticker ju anslutningarna en bit in i lådan. På bilden ser nog min låda större ut än vad den är eftersom där inte finns någon referens. Lådan är i verkligheten väldigt liten och kompakt.

Om du lägger strömförsörjningen externt så skulle du nog få plats med förstärkaren i en 'makrill-burk'

.

Den här lådan är inte heller alltför stor:

http://img88.imageshack.us/my.php?image=dscf15754jf.jpg
http://img120.imageshack.us/my.php?imag ... 5451nj.jpg
http://img88.imageshack.us/my.php?image=dscf15754jf.jpg
http://img120.imageshack.us/my.php?imag ... 5451nj.jpg

(Taget från en tråd i 41hz's forum som jag inte lyckades länka till.)

/TygelBy

av **dadygee** » 2006-05-03 16:10

Tom. velodyne har en plexisub och ljudia har en 2x10"

Problemet är som för din förstärkare.. met måste se snyggt ut innuti.. Duger inte att slaffsa på lim för att täta fogarna. (leker med tanken snygg difusor utsågad i plexi..och röda dioder )

av **soundbrigade** » 2006-05-03 16:15

TygelBy skrev:Om du lägger strömförsörjningen externt så skulle du nog få plats med förstärkaren i en 'makrill-burk' .
/TygelBy

Titta på http://www.diyparadise.com. Där har man en T-förstärkare i halvfabrikat och har tagit fram en lagom exotisk låda till den.

Jag har skruvat isär ett gammalt kabelmodel - perfekt men nätdelen får inte plats.

av **pairair** » 2006-05-04 00:08

Här finns lite bilder på mitt AMP5 bygge....har inte direkt satsat på liten låda, utan mer standardmått.
Bild 1
Bild 2
Bild 3

/Pär

av **Nusse** » 2006-05-04 07:42

Bild1 och 3 är hyfsat lika :wink:

av **pairair** » 2006-05-04 08:09

Ändrat!

av **TygelBy** » 2006-05-04 08:13

Tjusigt! Hur låter det?

/TygelBy

av **OlA-68** » 2006-05-04 09:38

Ragnwald skrev:Thorsten Loeschs flickvän har i alla fall hårtorken centralt placerad.

kan man få se en bil som bevisar detta påstående :lol:

av **soundbrigade** » 2006-05-04 10:45

pairair skrev:Här finns lite bilder på mitt AMP5 bygge....har inte direkt satsat på liten låda, utan mer standardmått.
Bild 1
Bild 2
Bild 3

/Pär

Se det inte som kritik, men jag tycker det ser lite traditionellt ut ...
Fronten är dock snygg (mycket).

av **pairair** » 2006-05-04 11:01

TygelBy skrev:Tjusigt! Hur låter det?

/TygelBy

Det lilla jag hunnit lyssna kan jag bara säga.... bra!?!?
Mekar lite på ett försteg, så får vi se sen.

Soundbrigade skrev:Se det inte som kritik, men jag tycker det ser lite traditionellt ut ...
Fronten är dock snygg (mycket).

Jo, det gör det nog. Ska inte sticka ut för mycket bland de andra grejerna.

av **soundbrigade** » 2006-05-04 11:23

pairair skrev:Mekar lite på ett försteg, så får vi se sen.

FÖRASTEG??!!

av **RogerGustavsson** » 2006-05-04 19:21

OlA-68 skrev:
Ragnwald skrev:Thorsten Loeschs flickvän har i alla fall hårtorken centralt placerad.

kan man få se en bil som bevisar detta påstående

Jag ser hårtorken till vänster om spegeln på bilden. Vad som menas med "centralt placerad" är kanske en tvetydighet?

av **soundbrigade** » 2006-05-04 20:34

RogerGustavsson skrev:
OlA-68 skrev:
Ragnwald skrev:Thorsten Loeschs flickvän har i alla fall hårtorken centralt placerad.

kan man få se en bil som bevisar detta påstående

Jag ser hårtorken till vänster om spegeln på bilden. Vad som menas med "centralt placerad" är kanske en tvetydighet?

" Nu ska hårtorken komma från en central plats i rummet"

Ingen som minns de första stereosändningarna i radion??

av **TygelBy** » 2006-05-11 23:45

Min förstärkare har fått två nya kompisar!

Kompisarna
Kompis #1 front
Kompis #1 uppifrån
Kompis #1 från sidan

Så här skall dom stå och spela... (Dom drivs f.n. av en gammal laptop, tanken är att den så småningom skall bytas ut mot en Squeezebox.)

Lilla "riggen"

Som ni ser är dessa också gjorda av plexi. Jag har gjort dom enl. ritningarna från en av Zaph's lådor till TB W3-871s och har använt tillhörande notch-filter. Lådan har samma mått på front-baffeln men är inte så djup eftersom plexin är ganska tunn (8mm) i förhållande till den mdf som Zaph använde. Jag fick till ganska exakt samma volym. Lådorna har jag dämpat med 'pom-pom-bollar' från Panduro Hobby. Det funkar faktiskt hyffsat.

Dom låter över förväntan. I alla fall på sansade volymer. Dom mätte faktiskt ganska bra också.
Jag är ingen mästare på att mäta direkt, men jag gjorde ett försök med en panasonic WM61-A och en hemmagjord mikrofonförstärkare. Jag använde min laptop's inbyggda ljudkort som faktiskt har en 'Line in' så att jag inte behövde använda mikrofoningången.

Graf

Nu får det nog vara slut med plexi-byggen. Jag har ännu inte riktigt blivit vän med det materialet. Det går varken att såga eller slipa för hårt utan att det smälter. Det var roligt att göra ett par grejer trots allt och jag blev ganska nöjd med resultatet...

/TygelBy

av **niclas** » 2006-05-12 00:31

Fräcka grejer!
