AL170+DXT (fd Discovery 18W/8424G00?) filter klart!

[skrutten]

Scan-Speak Discovery 18W/8424G00 har någon testat denna i något bygge?
http://www.scan-speak.dk/datasheet/pdf/18w-8424g00.pdf
Jag tycker den verkar intressant som mellanregister. Skulle bara haft koll på fokalpunkten

Kan man tro att glasfiberkonade element kan ha ngt speciellt som gör att dom inte låter illa vid lite högre ljudnivåer??

[MagnusÖstberg]

Satt och funderade på den för det igår

[celef]

jag använder elementet i mina nuvarande testhögtalare, tillsammans med s-s variant av dx25 men med dubbelmagnet

jag är inte helt nöjd med elementen men summan låter väldigt fint för en midfi-högtalare

jag köpte elementen innan dom ändrade parametrarna runt lucia i fjol, jag blev lurad kan man säga, skulle inte köpa dem igen

[Kraniet]

det jag tycker är synd är att de inte har några kortslutningsringar. i övrigt verkar det vara väldigt fina element i discovery-serien.

[skrutten]

Vifas gamla XG18 element hade rätt så bra distsiffror - tänkte att dessa discovery element hade ärvt dessa goda egenskaperna.

[nolimitsoya]

Fyrtummaren ser fin ut. För de större elementen tror jag mer på Seas H1456-08 med kopparhylsa i motorn för samma peng. H1571-08 med vävd polykon ser också intressant ut.

[celef]

5 och 8-tummaren tycker jag nog ser mest intressanta ut i discovery-serien, tillsammans med "peerless-diskanten"

men hottast just nu är väl ändå sb acoustics, men varför finns dom inte hos hifikit?

[Kraniet]

5 och 8-tummaren tycker jag nog ser mest intressanta ut i discovery-serien, tillsammans med "peerless-diskanten"

men hottast just nu är väl ändå sb acoustics, men varför finns dom inte hos hifikit?

ja dom har ju möjligheten att ta hem dom. fast priset blir nog lite väl högt. Europe-Audio har ju SB och till pris som nog är svårslaget.

SB kommer dock inte upp i samma liga som ER18RNX och U18RNXP som verkar vara lika bra om inte lite bättre i mellanregistret.

http://www.zaphaudio.com/blog.html

[skrutten]

jag använder elementet i mina nuvarande testhögtalare, tillsammans med s-s variant av dx25 men med dubbelmagnet

jag är inte helt nöjd med elementen men summan låter väldigt fint för en midfi-högtalare

jag köpte elementen innan dom ändrade parametrarna runt lucia i fjol, jag blev lurad kan man säga, skulle inte köpa dem igen

Vad är du missnöjd med då det gäller elementen? (Basregistret?)

[celef]

5 och 8-tummaren tycker jag nog ser mest intressanta ut i discovery-serien, tillsammans med "peerless-diskanten"

men hottast just nu är väl ändå sb acoustics, men varför finns dom inte hos hifikit?

ja dom har ju möjligheten att ta hem dom. fast priset blir nog lite väl högt. Europe-Audio har ju SB och till pris som nog är svårslaget.

SB kommer dock inte upp i samma liga som ER18RNX och U18RNXP som verkar vara lika bra om inte lite bättre i mellanregistret.

http://www.zaphaudio.com/blog.html

visst, det finns säkert bättre element men sb är smått unika på vissa parametrar och det är dessa som gör elementen intressanta

[celef]

jag använder elementet i mina nuvarande testhögtalare, tillsammans med s-s variant av dx25 men med dubbelmagnet

jag är inte helt nöjd med elementen men summan låter väldigt fint för en midfi-högtalare

jag köpte elementen innan dom ändrade parametrarna runt lucia i fjol, jag blev lurad kan man säga, skulle inte köpa dem igen

Vad är du missnöjd med då det gäller elementen? (Basregistret?)

jag hade nog förväntat mig lite mer bara, som mellanregister hade jag valt ett mindre element, deras 5-tummare tycker jag ser lovande ut just till mellanregister

[johaneriksson]

5 och 8-tummaren tycker jag nog ser mest intressanta ut i discovery-serien, tillsammans med "peerless-diskanten"

men hottast just nu är väl ändå sb acoustics, men varför finns dom inte hos hifikit?

ja dom har ju möjligheten att ta hem dom. fast priset blir nog lite väl högt. Europe-Audio har ju SB och till pris som nog är svårslaget.

SB kommer dock inte upp i samma liga som ER18RNX och U18RNXP som verkar vara lika bra om inte lite bättre i mellanregistret.

http://www.zaphaudio.com/blog.html

visst, det finns säkert bättre element men sb är smått unika på vissa parametrar och det är dessa som gör elementen intressanta

Vilka parametrar?

[celef]

5 och 8-tummaren tycker jag nog ser mest intressanta ut i discovery-serien, tillsammans med "peerless-diskanten"

men hottast just nu är väl ändå sb acoustics, men varför finns dom inte hos hifikit?

ja dom har ju möjligheten att ta hem dom. fast priset blir nog lite väl högt. Europe-Audio har ju SB och till pris som nog är svårslaget.

SB kommer dock inte upp i samma liga som ER18RNX och U18RNXP som verkar vara lika bra om inte lite bättre i mellanregistret.

http://www.zaphaudio.com/blog.html

visst, det finns säkert bättre element men sb är smått unika på vissa parametrar och det är dessa som gör elementen intressanta

Vilka parametrar?

det lovar jag att avslöja när jag har provat elementen, jag vill ju inte göra en groda av en fjäder

[skrutten]

Jag har tittat på elementen mer nu mätt "AC" och "VFC" men har ännu inga direkta åsikter annars om elementen. Ska matcha dessa Discovery med en diffraction wave guide på en seas H1212 som är korsad med en H1210

[celef]

vad tycker du om konen, mjuk å sladdrig som få och med halvhård upphängning, sådant låter bara grått och blurrigt, mina la jag på hyllan

[Kraniet]

Jag har tittat på elementen mer nu mätt "AC" och "VFC" men har ännu inga direkta åsikter annars om elementen. Ska matcha dessa Discovery med en diffraction wave guide på en seas H1212 som är korsad med en H1210

inga distmätningar?

[skrutten]

Jag har tittat på elementen mer nu mätt "AC" och "VFC" men har ännu inga direkta åsikter annars om elementen. Ska matcha dessa Discovery med en diffraction wave guide på en seas H1212 som är korsad med en H1210

inga distmätningar?

Får se hur det kommer att låta först.

[skrutten]

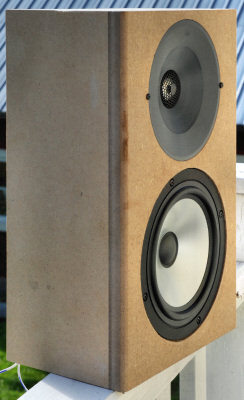

Testlåda 9l sluten byggd av johaneriksson

Jag har lyssnat på discovery elementet rått en stund. Spridningen känns bra. Inga riktiga kommentarer före jag har provat med filter. Ska försöka få fram ett under helgen.

[kodapa]

Testlåda 9l sluten byggd av johaneriksson

Jag har lyssnat på discovery elementet rått en stund. Spridningen känns bra. Inga riktiga kommentarer före jag har provat med filter. Ska försöka få fram ett under helgen.

Den där waveguiden du har fixat får mig att dregla lite, ser väldigt bra ut...

[skrutten]

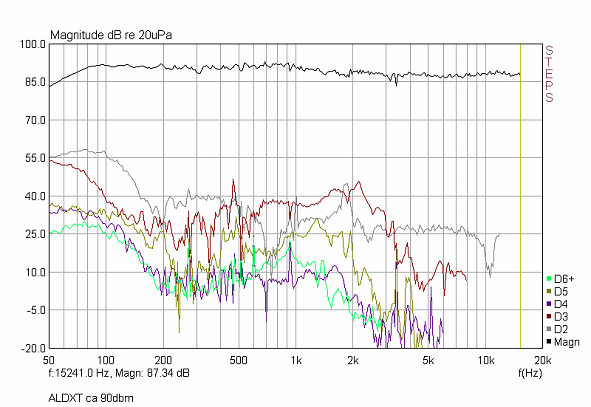

Discovery elementets 3:e tons dist tycker jag är lite hög och klarar inte högreljudtryck lika bra som t.ex. Vifa P17WJ00. Förutom 3:e tonen så ligger disten hyggligt. Ska kanske mäta med lite högre ljudnivåer någon dag.

Distmätningen är gjord vid en låg utnivå ca 80dB vid micken på 25cm avstånd
ss discovery 18W/8424G00

vifa P17WJ00

[Kraniet]

ja det såg ju inte så lovande ut det där.. undra hur det står sig jämfört med SB-acoustics.

jag kan inte förstå varför de inte inkluderade lite koppar i motorn på discovery.

[MagnusÖstberg]

Ångrar inte att jag köpte på mig massa P17WJ

[johaneriksson]

Ångrar inte att jag köpte på mig massa P17WJ

Och om man inte köpt på dig ett lager kan man köpa nytillverkade från SS.

/Johan

[Maarten]

Ångrar inte att jag köpte på mig massa P17WJ

Den finns väl i ny produktion av Scan-speak: http://www.madisound.com/catalog/produc ... ts_id=1108

[celef]

det finns inga sådana element på s-s hemsida, som mycket annat på dom amerikanska säljsajterna handlar det säkert om special special

[johaneriksson]

det finns inga sådana element på s-s hemsida, som mycket annat på dom amerikanska säljsajterna handlar det säkert om special special

Finns hos audiocomponents också.

/Johan

[Kraniet]

10F verkar iaf inte så dålig. http://www.audioheuristics.org/measurem ... t_data.htm

[celef]

det finns inga sådana element på s-s hemsida, som mycket annat på dom amerikanska säljsajterna handlar det säkert om special special

Finns hos audiocomponents också.

/Johan

okej, där oxå, men så länge den inte dyker upp på s-s hemsida så tror jag att det handlar om special special, men jag kan ha fel

å fick jag önska skulle jag hellre se nyproduktion av ett annat gammalt element

[jonasz]

Ångrar inte att jag köpte på mig massa P17WJ

För att det råkar vara bättre än ett av SS's budget-budget element?

[jonasz]

10F verkar iaf inte så dålig. http://www.audioheuristics.org/measurem ... t_data.htm

Det elementet är jag väldigt nyfiken på också, borde kunna göra sig utmärkt som övre mellan i mina dipoler.

[skrutten]

10F verkar iaf inte så dålig. http://www.audioheuristics.org/measurem ... t_data.htm

Det elementet är jag väldigt nyfiken på också, borde kunna göra sig utmärkt som övre mellan i mina dipoler.

Vad har du för bestyckning i dina dipoler och hur ser dom eg ut. Hade tänkt att bygga ett par dipoler bara jag får tag i lämpliga element.

[MagnusÖstberg]

Ångrar inte att jag köpte på mig massa P17WJ

För att det råkar vara bättre än ett av SS's budget-budget element?

Fortfarande billigare än SS´s budget-budget element

[jonasz]

10F verkar iaf inte så dålig. http://www.audioheuristics.org/measurem ... t_data.htm

Det elementet är jag väldigt nyfiken på också, borde kunna göra sig utmärkt som övre mellan i mina dipoler.

Vad har du för bestyckning i dina dipoler och hur ser dom eg ut. Hade tänkt att bygga ett par dipoler bara jag får tag i lämpliga element.

Topparna är MTM'er bestående av Excel W22 och Dayton RS28A. Har väl egentligen inget att klaga på men det skulle vara kul att testa med ett litet mellanregister mellan W22 och en lite mindre domediskant eller eventuellt en Neo3PDR.

[jonasz]

Ångrar inte att jag köpte på mig massa P17WJ

För att det råkar vara bättre än ett av SS's budget-budget element?

Fortfarande billigare än SS´s budget-budget element

http://www.europe-audio.nl/Product.asp?Product_ID=7794

Nu kommer jag inte riktigt ihåg hur mycket ett P17WJ gick lös på när det begav sig men 500:- för SS elementet är ju inte direkt dyrt.

Vad ska du använda dina P17 till?

[skrutten]

Ångrar inte att jag köpte på mig massa P17WJ

För att det råkar vara bättre än ett av SS's budget-budget element?

Fortfarande billigare än SS´s budget-budget element

Och på nåt sätt tillräckligt bra, men absolut inte världens dyraste flåt bästa.

Trist är att SS's budget-budget inte hade ärvt mer ifrån Vifa XG18

[MagnusÖstberg]

Ja, det var skitsynd!

[MagnusÖstberg]

Vad ska du använda dina P17 till?

Time will tell, men det blir iallafall ett par slutna toppar tillsammans med Vifa diskant, 5,6 liter som faller av naturligt vid 80hz..

[brumel]

SS budget 4, 10WB 0824 har ju sjukt låg dist mellan 800 och 5k enligt Kling o Klang.

Det är kanske den som ska sitta tillsammans med DXT'n i den ultimata skrivborsdmonitorn.

[skrutten]

Visaton AL170 är i malmoe just nu
Kommer till att ersätta scanspeak elementen.

Nu blir det MEK på riktigt

[celef]

Visaton AL170 är i malmoe just nu
Kommer till att ersätta scanspeak elementen.

Nu blir det MEK på riktigt

varför övergav du s-s?

[skrutten]

Visaton AL170 är i malmoe just nu
Kommer till att ersätta scanspeak elementen.

Nu blir det MEK på riktigt

varför övergav du s-s?

Det var ett misstag - inte alls det ljud som jag eftersträvar. Dom är ju inte så dåliga men inget att rekommendera. Börjar ha mycket element nu

[celef]

Visaton AL170 är i malmoe just nu
Kommer till att ersätta scanspeak elementen.

Nu blir det MEK på riktigt

varför övergav du s-s?

Det var ett misstag - inte alls det ljud som jag eftersträvar. Dom är ju inte så dåliga men inget att rekommendera. Börjar ha mycket element nu

vad var det du inte gillade med ljudet?

[skrutten]

Visaton AL170 är i malmoe just nu
Kommer till att ersätta scanspeak elementen.

Nu blir det MEK på riktigt

varför övergav du s-s?

Det var ett misstag - inte alls det ljud som jag eftersträvar. Dom är ju inte så dåliga men inget att rekommendera. Börjar ha mycket element nu

vad var det du inte gillade med ljudet?

kort sammanfattning
+ Närvaro
- Hårt ljud

Jag ska återkomma till dessa element senare och se närmare på vad det kan bero på.

[celef]

Visaton AL170 är i malmoe just nu
Kommer till att ersätta scanspeak elementen.

Nu blir det MEK på riktigt

varför övergav du s-s?

Det var ett misstag - inte alls det ljud som jag eftersträvar. Dom är ju inte så dåliga men inget att rekommendera. Börjar ha mycket element nu

vad var det du inte gillade med ljudet?

kort sammanfattning
+ Närvaro
- Hårt ljud

Jag ska återkomma till dessa element senare och se närmare på vad det kan bero på.

jag förstår inte riktigt men det där låter intressant, jag ser fram emot fortsättningen

[Martin]

Det här blir bra tror jag.

[Mr_Ekan]

Visaton AL170 är i malmoe just nu
Kommer till att ersätta scanspeak elementen.

Nu blir det MEK på riktigt

Se där . Blev det BMM för dig osså? Själv fick jag hem AL130 förra veckan. Tänkte pilla ihop en konstruktion med dem framöver, dock inte din fina design.

//Ekan

[skrutten]

Visaton AL170 är i malmoe just nu
Kommer till att ersätta scanspeak elementen.

Nu blir det MEK på riktigt

Se där . Blev det BMM för dig osså? Själv fick jag hem AL130 förra veckan. Tänkte pilla ihop en konstruktion med dem framöver, dock inte din fina design.

//Ekan

Ja det blev lite panik inköp från BMM skulle nog köpt AL130 oxå.

[Kraniet]

här http://www.htguide.com/forum/showthread.php4?t=35701 finns bilder på 10F. tex den som visar insidan av motorn. Ser ju inte så dumt ut och förklarar kanske de fina distmätningarna.

synd bara att de större elementen i discovery inte verkar ha fått samma behandling. å andra sidan kan man bara spekulera då det inte står nåt om koppr i motorn i beskrivningen på 10f.

ser att det kommit en ny enhet nu som verkar vara en 10f i midbas-utförande http://www.scan-speak.dk/datasheet/pdf/12w-8524g00.pdf

[celef]

så 12cm-elementet har kommit nu, jag läste om det i nyhetsbladet, ser fint ut och värt att prova, ser bättre ut än seas idiotiska 12cm pappers

angående kopparn, det går att lyfta konen så att talspolen lämnar gapet, jag har då inte sett någon koppar i mina, men jag kan titta nogrannare ikväll

[nolimitsoya]

Aluminiumringar står det i andra änden av länken.

[skrutten]

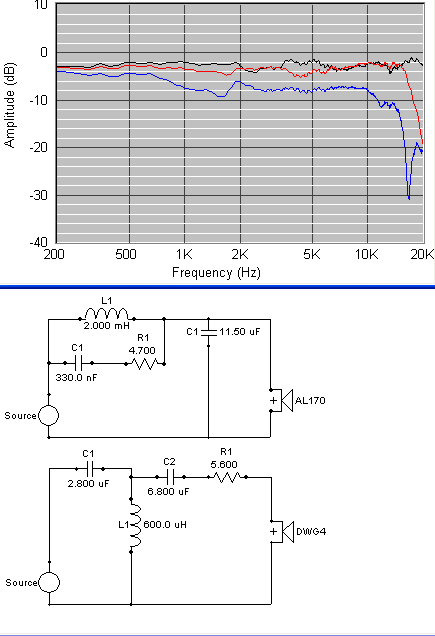

Nu har jag äntligen kommit nånvart, hade gjort en felinställning i SW så jag har inte fått ut vettiga värden på AL170:n - elementet är inte lika lågdistande i mellanreg som AL130 utan tämligen ordinär. Lägre i frekvens ner mot basen är AL170 mycket bra. Man måste se till att sätta dämpmatreial runt väggarna nära elementet annars kan man få väldiga dist utbrott. Rätt så hög dist över 1kHz, jag valde att dela den vid 2kHz helt enligt plan DWG4 (diskanten) fick jag byta tillbaka motor på, så nu är det en H1212 i tratten.

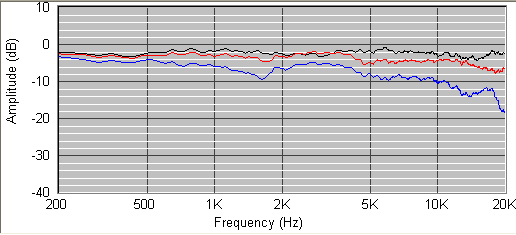

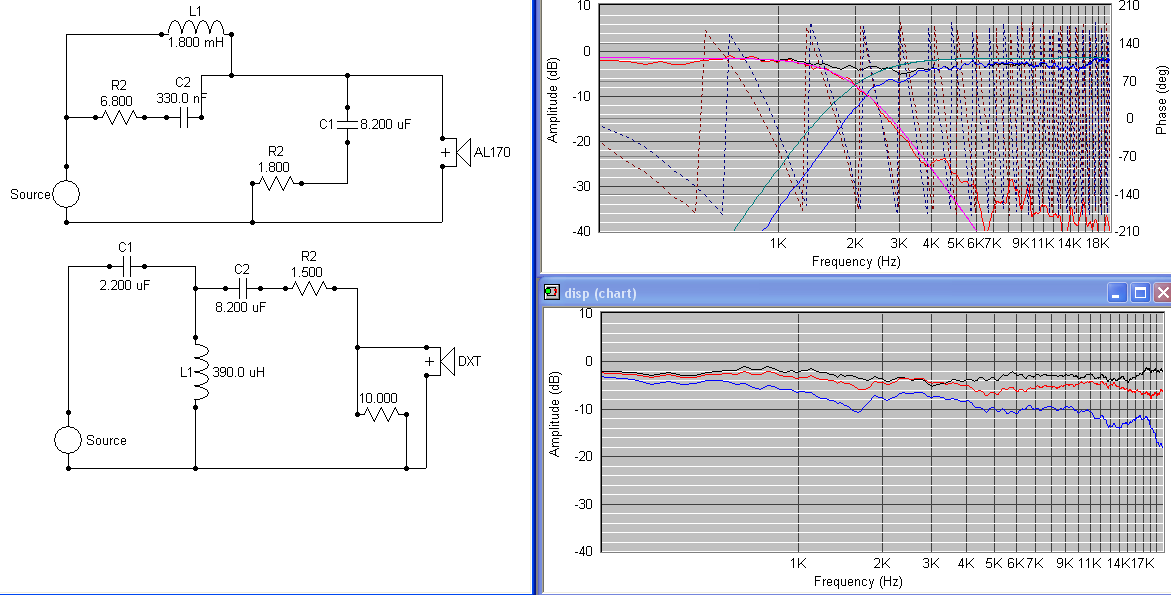

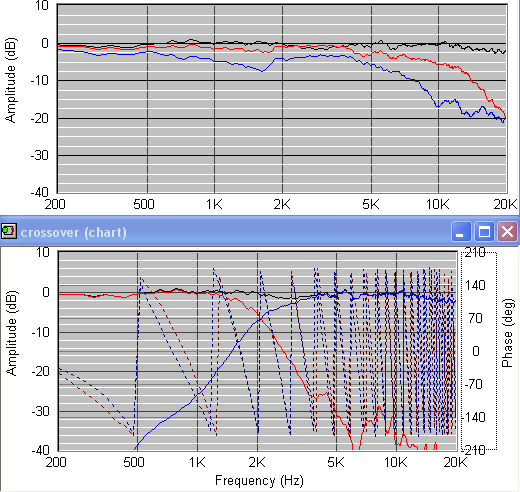

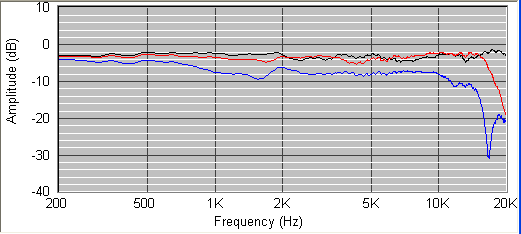

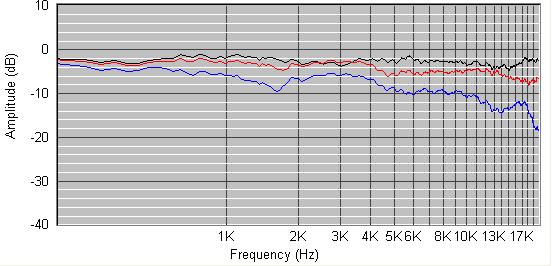

Här kommer filter simuleringen 0, 30, 60 grader.

[skrutten]

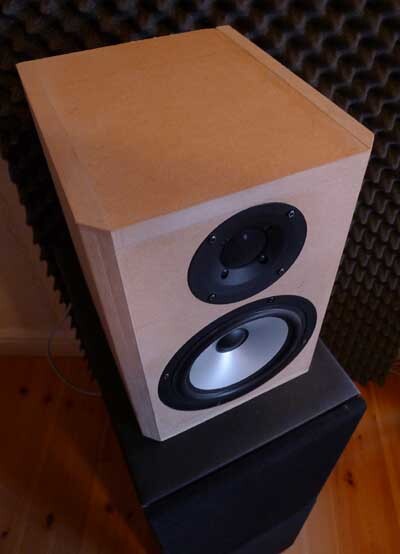

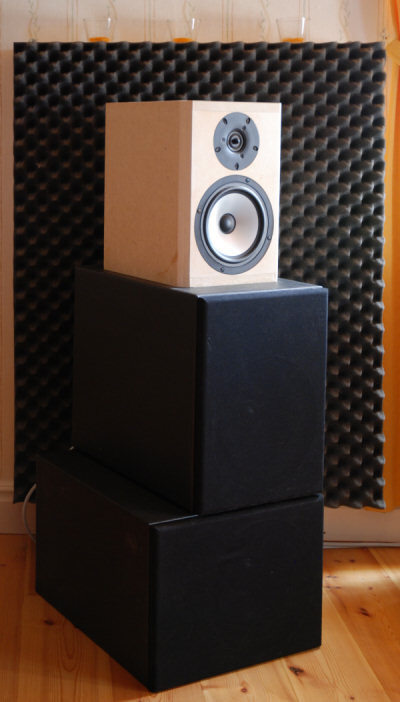

Jodå nog har jag hinnit provlyssna i mono - så här är iaf statusen just nu.

Första intrycket, öppet och detaljerat ljud måste skaffa komponenter till ett filter till så att det går att lyssna på riktigt.

[rikkitikkitavi]

jag är inte riktigt med i diskanten...

tog du en DXT -tratt och satte dit en 1212 ?
när du skriver lägre ner i basen är AL170 mycket bra, vilka frekvenser talar vi om då?

jag kan tillägga att 9LAEH aktivt delad vid 80 Hz ( pluggad port) 12/24 mot två bremen basar låter mycket bra i basen och vad jag kunde mäta (slarvigt) ger mycket låga distnivåer runt 100-250 hz... (med en WM-61)
det är dock ungefär då jag inte läste av absolut ljudtryck ...

[rotel2]

Skrutten; Är det någon speciell knapp du använder för att foga ihop de oilka punkterna i filtret. Får det inte att funka så bra...(har lusläst manualen)



Ang din låda, det ser intressant ut

[Martin]

Håll inne shift, så blir det ett + så att man kan lägga ihop komponenterna.

Skrutten hur ser "q-värdet" ut för diskantfiltret?

[skrutten]

jag är inte riktigt med i diskanten...

tog du en DXT -tratt och satte dit en 1212 ?
när du skriver lägre ner i basen är AL170 mycket bra, vilka frekvenser talar vi om då?

jag kan tillägga att 9LAEH aktivt delad vid 80 Hz ( pluggad port) 12/24 mot två bremen basar låter mycket bra i basen och vad jag kunde mäta (slarvigt) ger mycket låga distnivåer runt 100-250 hz... (med en WM-61)
det är dock ungefär då jag inte läste av absolut ljudtryck ...

Diskanten sitter i en tratt som jag gjort själv - men jag hade magnet å kammare ifrån en H1210 samt domen och frontplattan från en H1212 till att börja med. Förvisso har jag även en DXT diskant men den skall paras ihop med AL130.

[skrutten]

Håll inne shift, så blir det ett + så att man kan lägga ihop komponenterna.

Skrutten hur ser "q-värdet" ut för diskantfiltret?

Inklusive diskant är det ca 0,5 - det blev så då bägge elementen har sitt akustiska centrum nära nog lika.
Så jag gissar att det elektriskt är runt 0.7

[skrutten]

Skrutten; Är det någon speciell knapp du använder för att foga ihop de oilka punkterna i filtret. Får det inte att funka så bra...(har lusläst manualen)



Ang din låda, det ser intressant ut

Jag håller nere shift samtidigt som ledaren släpps på förbindelse punkten. Hoppas att det gick att förstå?

Edit: Det var alltså som Martin redan beskrivit

[skrutten]

Ja nu har det gått en tid av semestern och jag har labbat med olika varianter och uppsättningar tillsammans med AL170 som jag tycker låter väldigt fint sin distortion till trots. Jag har uppfattningen att de visatonelement AL130 och 170 som jag har provat låter väldigt kontrollerat även vid gaspådrag. Dämpmaterialet och hur det skall placeras är dock mycket viktigt för AL170 för att slippa uppenbar dist.

Testerna jag gjort har skett i slutenlåda (9 liter) och i basreflex (22 liter)
Har kommit fram till att det blir slutenlåda. Har provat med att koppla in olika diskanter - trivsammast resultat änsålänge har jag fått tillsammans med Vifa XT25 delad vid 2kHz diskanten saknar dock den lyster som t.ex seas 22TAFG har. Det resultat jag fått med min egen waveguide och H1212 låter förvisso bättre men mer tröttsamt för min hörsel. Kraniet var och hälsade på när jag var inne på version 2 av denna kombo jag vet inte vad han tyckte? - i version 3 blev det riktigt bra trots mindre hängmatta. Seas DXT:n som jag provat har rätt lyster men har även lite av det min hörselskada inte gillar i längden. H1212 utan Waveguide får stryk av DXT:n rent subjektivt i detta bygge. Skall prova ytterligare ngn diskant innan jag ger mig.

Lägger till lite mätkurvor:
Visaton AL170+Seas H1212 i DWG4 (egen tratt)

Visaton AL170+Seas H1499 (DXT)

Visaton AL170+Vifa XT25

[jonasz]

Har samma uppfattning som dig ang H1212. Tycker den är oerhört tröttsam att lyssna på några längre stunder. Har varit väldigt nyfiken på DXT-diskanten men är tveksam pga dess nära släktskap med just H1212.

En metalldiskant jag starkt kan rekommendera är Dayton RS28A som har ett väldigt avslappat och fint ljud. Dessutom klarar den låg delning alldeles utmärkt om man skulle behöva det, delar mina vid 1400hz. Solid byggkvalitet, tillverkad av Usher.

Finns här: http://www.europe-audio.nl/Product.asp?Product_ID=7652

Eller här: http://www.parts-express.com/pe/showdet ... er=275-130

[skrutten]

Så här ser det ut just nu.

[Kraniet]

ja jag tyckte det lät väldigt bra då jag var på besök. Kanske drog lite åt det ljusa hållet, men absolut inte så det störde.
Men det har blivit en lite djupare låda ser jag. Haft nån tur med dämpningen runt elementet?

[brumel]

Köpte lite dämpmaterial på Biltema när jag var hemma på semester förra veckan. Blir intressant att följa för mitt eget projekt hur olika placering av dämpbitar kan minska disten.

AL 170 tror jag är tänkt som en ren bas som plöjer djupt medan miden kanske är nedprioriterad

[DVD-ai]

Håll inne shift, så blir det ett + så att man kan lägga ihop komponenterna.

Skrutten hur ser "q-värdet" ut för diskantfiltret?

Inklusive diskant är det ca 0,5 - det blev så då bägge elementen har sitt akustiska centrum nära nog lika.
Så jag gissar att det elektriskt är runt 0.7

Nu hänger jag inte med, morgontrött kanske...

Men har du lust att förtydliga så skulle jag blir mega glad

1: Hur räknade du på Q i filtret och på filter + diskant ?


2: Akustiska centrum, hur har du räknat på detta och hur menar du i detat fallet ?

Jag frågar för att jag inte vet , men vill veta...

[skrutten]

AL 170 tror jag är tänkt som en ren bas som plöjer djupt medan miden kanske är nedprioriterad

Jag tror du har helrätt där, men jag tyckte inte att det gav så mycket i basen, samtidigt som jag gillade mellanreg ljudet från elementet.

[skrutten]

Håll inne shift, så blir det ett + så att man kan lägga ihop komponenterna.

Skrutten hur ser "q-värdet" ut för diskantfiltret?

Inklusive diskant är det ca 0,5 - det blev så då bägge elementen har sitt akustiska centrum nära nog lika.
Så jag gissar att det elektriskt är runt 0.7

Nu hänger jag inte med, morgontrött kanske...

Men har du lust att förtydliga så skulle jag blir mega glad

1: Hur räknade du på Q i filtret och på filter + diskant ?


2: Akustiska centrum, hur har du räknat på detta och hur menar du i detat fallet ?

Jag frågar för att jag inte vet , men vill veta...

Jag tror att jag tar hela proceduren hur jag gjorde.

1. Det är det enda jag simulerar på är filter och element+låda tillsammans eftersom det är mest intressant. Men det krävs först en mätning av element i låda så att tonkurva och fasinformation kan erhållas. Själva filterflankerna simulerar jag sedan fram mot en målkurva med känt Q-värde. Det elektriskavärdet gissade jag som sagt.

2. Jag såg under simuleringen att dom var tämligen lika. Fasen för diskanten hamnade ungefär lika som basens genom delningsfrekvensen (LR4 filter)

[skrutten]

Fick inspiration att fippla med filtret till DXT-varianten

Har egentligen bara sänkt diskant nivån ngt

Vad det ger återstår att se.

[celef]

vilka vinklar?

[Martin]

Hur låter den? Fördelen med de här diskanterna, med waveguide är bland annat att man får ett balanserat ljud med ganska rak och utsträckt frekvensgång även om man sitter långt åt sidan eller står och håller på i köket.

[NADifierad]

Vad var det för ringradiator du provade?
Och var den inget bra, i och med att du tog bort den igen!?

[skrutten]

Jag har varit sjuk i veckan och först idag så har jag varit så pass att det gick att lyssna på lite musik. Lyssnade på det som blev slutresultatet av det som påbörjades i denna tråden. Högtalarna låter mycket bra i mina öron så därför lämnar jag härmed rapport:

Filter och frekvensgång.

Distortion.

9liters slutenlåda med filter i en separat kammare bakom.


Den går givet att bygga om som bas reflex på ca 22-30 liter (som jag tänkte i början) men det är ännu outforskat område.

[Jocke]

Ser mycket bra ut!

[rotel2]

Ser bra ut Skrutten! (om jag bara kunde lära mig filter funktionen i SW....)

[skrutten]

Ser bra ut Skrutten! (om jag bara kunde lära mig filter funktionen i SW....)

Allt tar tid, det kan man se av det här bygget om inte annat
Filter funktionen är mkt bra (och inte såååååå svår) men det kräver att man mätt bra innan också annars blir den lite värdelös förståss.
SW är inte helt buggfritt heller, men vilket program är det?

[Fjonkalicious]

SW är förkortning för?

[Aerob]

Speaker Workshop?

[skrutten]

SW är förkortning för?

speaker workshop

[rotel2]

Har faktiskt suttit under kvällen och labbat med filter funktionen, verkar som jag har fått lite kläm på den nu.
Lite klurig är den allt när man är inkörd på LspCad.

[Emanuelgbg]

Kan ha läst tråden dåligt men vad är det för baffelmått på högtalaren?

[skrutten]

Kan ha läst tråden dåligt men vad är det för baffelmått på högtalaren?

Det står nog ingenstans är jag rädd, högtalaren borde vara 230mm bred sen går det bort 16mm i avfasningarna på varje sida fast. Fast i verkligheten blev de lite smalare vill jag minnas. Höjden på lådan är 330mm. Diskanten skall sitta 70mm ner från ovansidan, och basen 220mm ner från ovansidan. Baffeln borde dock vara högre så avståndet ner till basen kan göras större, avståndet mellan bas och diskant beror lite på lyssnings avstånd och takhöjd. Detta är eg testlådor till något som skulle bli en golvare men dom funkar som slutna sidosystem i denna form.

/G

[Emanuelgbg]

Tackar!
Ändras delningsfiltret om avståndet mellan bas och diskant ändras något eller om basen sätts i en större BR? Eller är det så enkelt att hitta en lagom stor volym med en lagom avstämning bara?

[skrutten]

Tackar!
Ändras delningsfiltret om avståndet mellan bas och diskant ändras något eller om basen sätts i en större BR? Eller är det så enkelt att hitta en lagom stor volym med en lagom avstämning bara?

Utstrålningen från högtalaren ändras, det är riktningen mot taket jag vill åt - så att man får jämn frekvensgång även på den reflexen. Sitter man nära högtalarna som undertecknad så funkar lådorna som de är.

Ja det är så enkelt som att finna en avstämning på 28-30 Hz i 30 literslåda på ett ungefär sisådär skulle jag gissa. Man får modellera med röret.

/G

[Mr_Ekan]

Nu har jag äntligen kommit nånvart, hade gjort en felinställning i SW så jag har inte fått ut vettiga värden på AL170:n - elementet är inte lika lågdistande i mellanreg som AL130 utan tämligen ordinär. Lägre i frekvens ner mot basen är AL170 mycket bra.

Tjena skrutten, eller kanske bump! Om du gjort distmätningar på AL170 vs AL130, skulle du kunna tänka dig att dela dem här? Själv har jag just snort ihop en 2-vägare baserad på AL130 och är lite, låt säga, salig över resultatet. På förekommen anledning tornar AL170 upp som en stark mellanregisterkandidat i en planerad 3-vägare, men detta under förutsättningen att den spelar i paritet med AL130. Du menar att så ej är fallet?

Vh
Ekan

[skrutten]

Nu har jag äntligen kommit nånvart, hade gjort en felinställning i SW så jag har inte fått ut vettiga värden på AL170:n - elementet är inte lika lågdistande i mellanreg som AL130 utan tämligen ordinär. Lägre i frekvens ner mot basen är AL170 mycket bra.

Tjena skrutten, eller kanske bump! Om du gjort distmätningar på AL170 vs AL130, skulle du kunna tänka dig att dela dem här? Själv har jag just snort ihop en 2-vägare baserad på AL130 och är lite, låt säga, salig över resultatet. På förekommen anledning tornar AL170 upp som en stark mellanregisterkandidat i en planerad 3-vägare, men detta under förutsättningen att den spelar i paritet med AL130. Du menar att så ej är fallet?

Vh
Ekan

Personligen tycker jag att AL130 är alternativet i mellanregistret, tror att distmätningen kan finnas ngnstans på faktiskt, ska kolla...
