SLS 12 basmoduler

[PontusEriksson]

Har börjat skissa lite på ett par SLS 12 basmoduler som komplement till mina mini-gurus. Har simulerat på en 120 l basreflex avstämd till 23 Hz. Ser ut såhär i Basta med DanNormans approximerade öhman-room gain (se "stora simuleringstråden"):



Ser väl okej ut eller? Antar att känsligheten sjunker med några dB om man tar med baffelsteg i beräkningarna men det är knappast något problem.
Har även kollat lite på sluten låda men det känns jooobbigt att hålla på och krångla med LT eller någon annan EQ... Lutar åt basreflex för tillfället faktiskt.

Vad säger ni, kan det bli bra?

[PontusEriksson]

sls 12 är ju lite större än vifa tg9:

[celef]

är det resultatet med room-gain? är det optimalt det?

[PontusEriksson]

Ja det är med room gain och nä, det är knappast optimalt men jag hoppas att det ska funka. Blir det alldeles för dåligt trycker jag bara in någon gammal t-shirt i porten och fixar någon eq-lösning.

[NADifierad]

Kul med subbyggen!
Hur många blir det?

Edit: Ett par är väl fortfarande 2...........

[PontusEriksson]

Jo, 2 stycken blir det som sagt.

La till 20 l och sänkte avstämningen någon Hz, nu ser det ut såhär:



Och såhär ter de sig storleksmässigt, den långsmala lådan är en skalmodell av mig:



bxhxd är 70x55x45 cm på bilden. Lite klunsiga men jag har ingen W att ta hänsyn till så det funkar.

[NADifierad]

Rumsstödet kan göra underverk på en sluten låda!
Men har du ingen W att ta hänsyn till, så kör på stora klumpiga basreflex.
Blir nog bra klös i den!

[PontusEriksson]

Rumsstödet kan göra underverk på en sluten låda!

Det kan det nog, men det är som sagt enklare att konvertera en basreflex till sluten än tvärtom...

[PontusEriksson]

Rumsstödet kan göra underverk på en sluten låda!

Det kan det nog, men det är som sagt enklare att konvertera en basreflex till sluten än tvärtom...

[Ragnwald]

Får du sen för dig att köra slutna lådor, så är det bara att såga dem mitt itu och vips så har du fyra slutna lådor. Bara att handla två element till.

[roggaro]

har för mig att sls 12 är bäst 'lämpad' till sluten låda... men jag säger ingenting

[PontusEriksson]

har för mig att sls 12 är bäst 'lämpad' till sluten låda... men jag säger ingenting

Det är den... därav den något krokiga kurvan som blir i basreflex, men jag känner mig lite outlaw så jag skiter i det

[celef]

Ja det är med room gain och nä, det är knappast optimalt men jag hoppas att det ska funka. Blir det alldeles för dåligt trycker jag bara in någon gammal t-shirt i porten och fixar någon eq-lösning.

hej, jag håller på och projekterar en trevägare och skulle vilja använda just en tolva i basen, men jag har svårt att bestämma mig för hur basen ska dimensioneras, tänkte om jag kanske skulle planka din dimensionering, men hur mycket är roomgain är med i den responsen? har du mätt dina elementparametrar?

[PontusEriksson]

tjena celef

Planka så mycket du vill. Om du letar upp tråden som heter "stora simuleringstråden" eller något liknande, den finns ett par sidor bakåt. Där har DanNorman approximerat fram ett par room gain-värden från kurvor från den här artikeln. Jag har plankat otätt rum-konfigurationen.
Jag har inte mätt så noga men jag körde några svep i sirp igår och det här databladet verkar stämma ganska bra: http://www.tymphany.com/files/SLS-P830669%20Rev1_0.pdf

[Kalejdokom]

... den långsmala lådan är en skalmodell av mig

Jag har alltid funderat på det där talesättet, att "en del människor är lite fyrkantiga", men nu inser jag att det kan vara mer bokstavligt än man anar !

Lycka till med basbygget - några SLS är aldrig fel!

[PontusEriksson]

... den långsmala lådan är en skalmodell av mig

Jag har alltid funderat på det där talesättet, att "en del människor är lite fyrkantiga", men nu inser jag att det kan vara mer bokstavligt än man anar !

Okej då, vi säger såhär, den långsmala lådan har ungefär samma proportioner som mig själv...

[PontusEriksson]

Appdejt!

En hög med mdf kom hem idag:


Baffel:

[Schull]

Följer detta med spänning

/L

[PontusEriksson]

Kan meddela att bafflarna är sågade

[PontusEriksson]

Portarna sitter snyggt med sina flänsar och sls12orna passar i stort sett perfekt efter första försöket.

[NADifierad]

Kör så det ryker!

[boom]

Kör så det ryker!

Eller lyssna på flåset.

[NADifierad]

Kör så det ryker!

Eller lyssna på flåset.

Tycker du portarna är för små?

[boom]

Kör så det ryker!

Eller lyssna på flåset.

Tycker du portarna är för små?

Det kommer att bli flås i dom så det står härligt till om han inte avstämer dom vid 70hz då klarar dom sig.
sen brukar man inte andvända 3 tums portar till en 12a och skall man ha det så andvänd flera så port arean kommer upp.

[PontusEriksson]

Vad får dig att tro att det är 3"? Det är 4 och det flåsar inte.

[boom]

Vad får dig att tro att det är 3"? Det är 4 och det flåsar inte.

Svårt att se på en sån stor skiva .

[PontusEriksson]

Nu har jag bara en sub inkopplad men jag provade med den här låten och körde ganska starkt. Suben flaxade väl kanske 1 cm p-p och då märktes inget flås från porten, klart man kände att det rörde sig i den men det hördes inga missljud över huvud taget, bara ren och riktigt tung bas. Lär bli brutalt med två.
Är impad av min korsun-förstärkare också, klarar lätt att spela en sls12 i sån här låda till x-max och mer därtill, inga protester alls.

[PontusEriksson]

Här är förresten en bild på spektaklet:

[NADifierad]

De blev stora!
Lite väl långa högtalarkablar kanske...

Det blir nog brutalt med 2 st.

[PontusEriksson]

Ja, som förväntat känns de klart smidigare när man gör en 3d-skiss som jag gjorde tidigare. Det var först när jag börjat skruva ihop dem som jag förstod hur stora de faktiskt blir. Herregud.

Det är faktiskt flera kablar på golvet, och en nätverkskabel. Nu har jag gömt undan kabeln till subben bakom bänken och nätverkskabeln är flyttad, nu är det bara en kabel som sticker fram under mattan och den ska också bort vad det lider.

[NADifierad]

Jag syftade på kabeltrumman, framför modulen.

[PontusEriksson]

Jaså, jaha jo den räcker nog till mer än en stereo.

[AntFra]

Den blev stora lådor, lär spela bra. Men det känns som viforna kommer sätta gränserna, eller?

[PontusEriksson]

Den blev stora lådor, lär spela bra. Men det känns som viforna kommer sätta gränserna, eller?

Helt klart, blir det mycket energi i lägre mellanregister och mellanbas så ger de upp när basarna går på tomgång i stort sett...

[Ragnwald]

Är din förstärkare fläktkyld?
Om inte, skulle jag rekommendera 5-10cm frihöjd ovan den, för konvektionsverkan.

Nu lär du få bas så det står härliga till.

[DVD-ai]

Kul bygge !
Hur låter det ?
Har du möjlighet att mäta på resultatet utomhus med bara mark och en vägg som stöd ?!


Det blev ju ett par saftiga moduler detta!

[Nattlorden]

De ser ju faktiskt något större ut än mina

[PontusEriksson]

Kul bygge !
Hur låter det ?
Har du möjlighet att mäta på resultatet utomhus med bara mark och en vägg som stöd ?!


Det blev ju ett par saftiga moduler detta!

Jo då, det låter dugligt. Är dock inte 100 % nöjd. Som ni ser på bilden där jag håller en sls12 bredvid mina vifa så har jag en trappa som mynnar från mitt rum till i princip hela huset, därför (antar jag) blir rumsstödet under ca 25 Hz inte så bra som jag hade räknat med, det är alltså lite klent under ca 25 Hz men det kan jag leva med (åtm ett tag).
Har även en del stående vågor i rummet men det kan man inte lasta subbarna för. Hoppas att det ska bli lite bättre när jag får kopplat in den andra också.

Det ska nog gå att fixa mätningar men det kan dröja, det snöade här idag så det tar nog ett tag innan jag känner för att släpa ut stereon i trädgården

Nattlorden: jo jag tänkte faktiskt på det jag med, dina är ju helt klart rätt klunsiga de också

[boom]

Kul bygge !
Hur låter det ?
Har du möjlighet att mäta på resultatet utomhus med bara mark och en vägg som stöd ?!


Det blev ju ett par saftiga moduler detta!

Jo då, det låter dugligt. Är dock inte 100 % nöjd. Som ni ser på bilden där jag håller en sls12 bredvid mina vifa så har jag en trappa som mynnar från mitt rum till i princip hela huset, därför (antar jag) blir rumsstödet under ca 25 Hz inte så bra som jag hade räknat med, det är alltså lite klent under ca 25 Hz men det kan jag leva med (åtm ett tag).
Har även en del stående vågor i rummet men det kan man inte lasta subbarna för. Hoppas att det ska bli lite bättre när jag får kopplat in den andra också.

Det ska nog gå att fixa mätningar men det kan dröja, det snöade här idag så det tar nog ett tag innan jag känner för att släpa ut stereon i trädgården

Nattlorden: jo jag tänkte faktiskt på det jag med, dina är ju helt klart rätt klunsiga de också

Att det blir klent är att du får en f3db på 32hz och vid 25hz så har den tappat 8.45db .
Och du kommer inte att få ner f3db under 30hz oavset vadf du gör med lådan och port.

[NADifierad]

Jag har min f-3dB högre på pappret, med mina sls 10" i slutet. Det är däremot inget bekymmer pga rumstillskottet här hemma.
efter att jag plockat ner rumsorsakade toppar med peq, så har jag jämn basgång långt under teoretisk f-3dB.
Så jag tror att du ska börja med att mäta vad rummet gör med just din basåtergivning, för att utifrån det gå vidare om du tycker att det behövs.

[PontusEriksson]

Kul bygge !
Hur låter det ?
Har du möjlighet att mäta på resultatet utomhus med bara mark och en vägg som stöd ?!


Det blev ju ett par saftiga moduler detta!

Jo då, det låter dugligt. Är dock inte 100 % nöjd. Som ni ser på bilden där jag håller en sls12 bredvid mina vifa så har jag en trappa som mynnar från mitt rum till i princip hela huset, därför (antar jag) blir rumsstödet under ca 25 Hz inte så bra som jag hade räknat med, det är alltså lite klent under ca 25 Hz men det kan jag leva med (åtm ett tag).
Har även en del stående vågor i rummet men det kan man inte lasta subbarna för. Hoppas att det ska bli lite bättre när jag får kopplat in den andra också.

Det ska nog gå att fixa mätningar men det kan dröja, det snöade här idag så det tar nog ett tag innan jag känner för att släpa ut stereon i trädgården

Nattlorden: jo jag tänkte faktiskt på det jag med, dina är ju helt klart rätt klunsiga de också

Att det blir klent är att du får en f3db på 32hz och vid 25hz så har den tappat 8.45db .
Och du kommer inte att få ner f3db under 30hz oavset vadf du gör med lådan och port.

Enligt tidigare visade simulering ligger -3 dB på 16-17 Hz, inte 32. Vad får du siffran 32 ifrån? Mycket möjligt att -3 är 32 Hz i friluft men nu spelar jag inte i friluft utan i ett rum, varpå -3 flyttas ned åtskilliga Hz.

[boom]

Kul bygge !
Hur låter det ?
Har du möjlighet att mäta på resultatet utomhus med bara mark och en vägg som stöd ?!


Det blev ju ett par saftiga moduler detta!

Jo då, det låter dugligt. Är dock inte 100 % nöjd. Som ni ser på bilden där jag håller en sls12 bredvid mina vifa så har jag en trappa som mynnar från mitt rum till i princip hela huset, därför (antar jag) blir rumsstödet under ca 25 Hz inte så bra som jag hade räknat med, det är alltså lite klent under ca 25 Hz men det kan jag leva med (åtm ett tag).
Har även en del stående vågor i rummet men det kan man inte lasta subbarna för. Hoppas att det ska bli lite bättre när jag får kopplat in den andra också.

Det ska nog gå att fixa mätningar men det kan dröja, det snöade här idag så det tar nog ett tag innan jag känner för att släpa ut stereon i trädgården

Nattlorden: jo jag tänkte faktiskt på det jag med, dina är ju helt klart rätt klunsiga de också

Att det blir klent är att du får en f3db på 32hz och vid 25hz så har den tappat 8.45db .
Och du kommer inte att få ner f3db under 30hz oavset vadf du gör med lådan och port.

Enligt tidigare visade simulering ligger -3 dB på 16-17 Hz, inte 32. Vad får du siffran 32 ifrån? Mycket möjligt att -3 är 32 Hz i friluft men nu spelar jag inte i friluft utan i ett rum, varpå -3 flyttas ned åtskilliga Hz.

När jag beräknar så är det anodic = utan rums stöd
Du har lagt på ca 6db i rums stöd om du får ut ett f3db på 17hz.
Men gör gärna en mätning så kommer du närmare saningen.

[PontusEriksson]

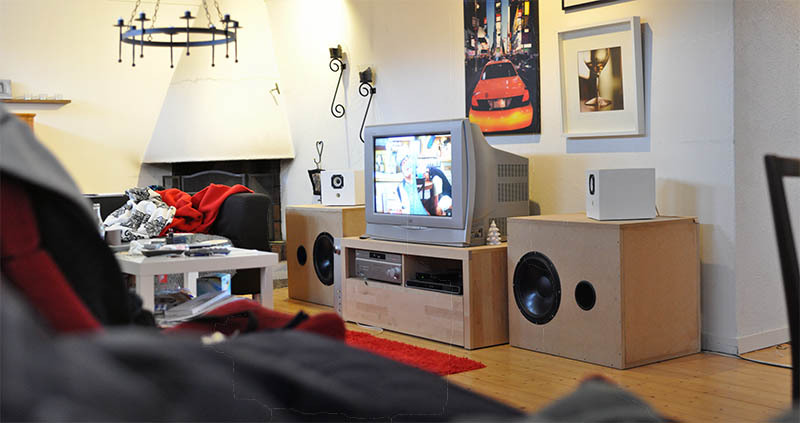

Jag lägger väl upp bilden på de båda basarna här också:



Givetvis ska de målas, planen är att de ska få samma färg som mini-gurus.

Ragnwald: Ja, har funderat på det, det verkar dock inte vara något problem.

[pgmj]

Fanér i samma stil som bänken hade varit trevligare. Men kanske svårt om man inte byggt lådan för fanéring från början?

Hur som helst en brutal setup!

[Nattlorden]

Nattlorden: jo jag tänkte faktiskt på det jag med, dina är ju helt klart rätt klunsiga de också

Japp... men de krympte upplevelse mässigt när de blev staplade minst tre högt... om de är för att min inte kan fokusera ögonen på hela på nära håll eller vad vet jag inte... helt övertygad om att två stycken hade kommenterats mer än mina åtta...

[NADifierad]

Undrar om man inte kunde få dem att smälta in lite bättre, om man satt fötter under TV-bänken!? Så att bänken hamnar i samma nivå, som modulerna?!

[BAMBAM]

Undrar om man inte kunde få dem att smälta in lite bättre, om man satt fötter under TV-bänken!? Så att bänken hamnar i samma nivå, som modulerna?!

Det kanske är lättare att vända baslådan med elementet nedåt med ben eller bygga ny låda med höjd och djup som matchar bänken

[Nattlorden]

Element hängande är en generellt dålig lösning, de behövs designas annorlunda för att inte flytta "nolläget" pga nedhängning.

[PontusEriksson]

Njae, lådan under tv-bänken står på golvet så den blir ett problem om man ska ha upp bänken på fötter. Klart man kan ta bort den helt men...

Funderar på att fixa en snygg bänkskiva och lägga över modulerna när jag flyttar hemifrån eller så, det är ju populärt här på forumet fast modulerna är ju ca 60 cm höga, vill man ha ett par större toppar kan diskanterna hamna lite högt och det är något som gnager mig... nåja

[PontusEriksson]

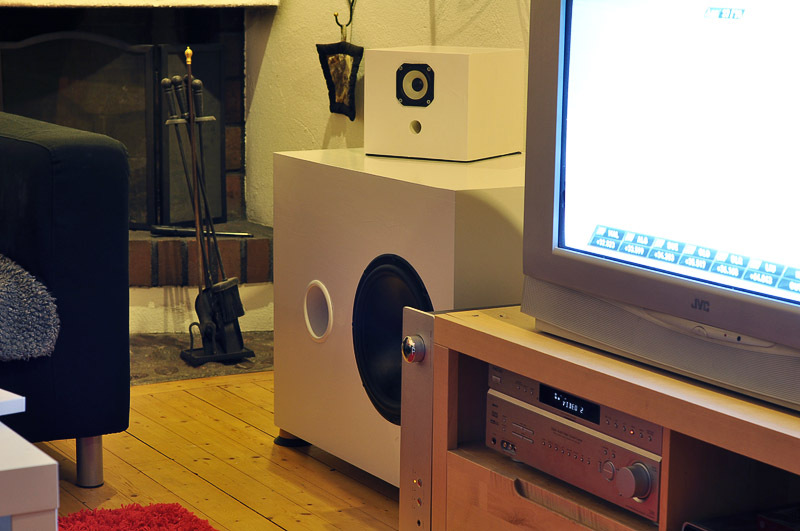

Nu är ena modulen färdig-ytbehandlad. Är nöjd med resultatet, de små rinningar och skavanker som finns syns inte om man inte riktar en strålkastare mot modulen. Och det gör man såklart inte.
Förhoppningsvis hinner nästa bli färdig på 1-2 veckor om jag orkar och kan ligga i lite.

[NADifierad]

De ser inte lika stora och läskiga ut, när du målat dem. Snyggt!

[PontusEriksson]

De ser inte lika stora och läskiga ut, när du målat dem. Snyggt!

Tack

[zapanasta]

Blev stora bläffor det där,precis som mina

Hur låter dom då tycker du när du kanske hunnit lyssna ett tag på dom?

[PontusEriksson]

Blev stora bläffor det där,precis som mina

Hur låter dom då tycker du när du kanske hunnit lyssna ett tag på dom?

Jo, jag tycker de låter helt okej. Två av fyra väggar här inne är betong, vilket ger en del rejäla rumsresonanser, tråkigt nog. Och som jag tidigare nämnde kan jag inte stänga till rummet, så det mesta under 25 Hz försvinner upp genom trappen. Det råder jag förhoppningsvis bot på genom att flytta till lägenhet om ett par månader.
Annars går det att spela rejält starkt, men i efterhand borde jag ha haft större rundningar på portarna, kanske dessutom en till port, det får nog plats i lådan för den jag har nu är bara typ 22 cm.

[Glebster]

för den jag har nu är bara typ 22 cm.

Blir avstämningen verkligen så låg som du sagt med ett 4"-rör på endast 22cm???

[PontusEriksson]

för den jag har nu är bara typ 22 cm.

Blir avstämningen verkligen så låg som du sagt med ett 4"-rör på endast 22cm???

Japp. Det är 140 liter innervolym, det gör rätt mycket för portlängden. Hade det varit 50-60 liter hade det varit en helt annan sak. Prova i basta, mata in 140 l, 77 cm^2 port och fp=23 Hz.

[PontusEriksson]

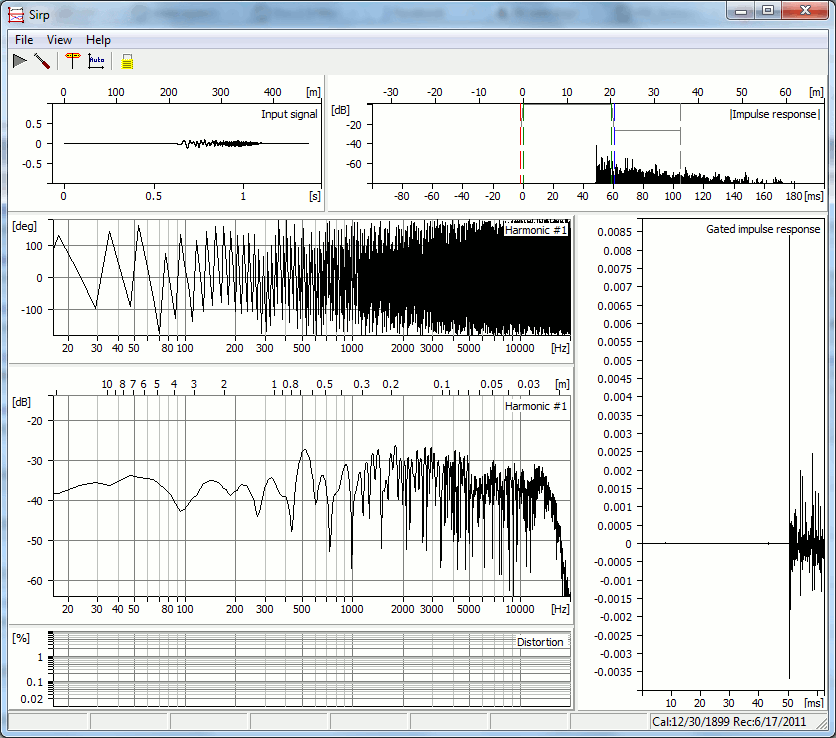

Hittade en mätning jag gjorde för ett tag sen, i lyssningsplats med en basmodul inkopplad:


Stämmer rätt väl med vad jag hör, lite tunt i djupaste basen, rumsresonans vid 45-50 Hz. Nu kanske man inte ska tro alltför mycket om den här mätningen (moddad WM61A), men kan vara kul ändå. Kanske kan man få ned det lite starka området vid 1-5 kHz med gardiner bakom mini-gurus.
