Byggtråd AE TD15M, Seos 15 + B&C DE250

[Evil_Homer]

Det börjar dra ihop sig till leverans så då är det hög tid att köra igång sin byggtråd.

Har kontaktat polackerna och fått prisuppgifter ifrån dessa, skickade precis iväg ett mail till Studiosound i Danmark och väntar på svar om det ev blir billigare att ta waveguides via dom.

Det skall byggas frontar samt center, samtliga med AE TD15M, Seos 15 + B&C DE250.

Som det ser ut nu så kommer det byggas en vägg framför den befintliga där elementen skall husera, har fått tag på 30mm spånskiva som jag hoppas skall duga åt ändamålet.
Gillar inte riktigt att jag inte kan finjustera invinklingen om jag skulle vilja detta framöver, men det kanske går att få till ändå?

AE TD15M




TD15M-8ohm
Fs: 34.7Hz
Qms: 5.09
Vas: 312 L
Cms: .3 mm/N
Mms: 70 g
Rms: 3 kg/S
Xmax: 6 mm(peak)
Xmech: 10 mm(peak)
Sd: 855 sqcm
Vd: 1.02L (p-p)
Qes: .35
Re: 6.6 ohm
Le: .2 mH
Z: 8 ohm
Bl: 17 T/m
Pe: 300W (cont.)
Qts: .33
1WSPL: 97.8 dB
2.83V: 98.56 dB

Seos 15

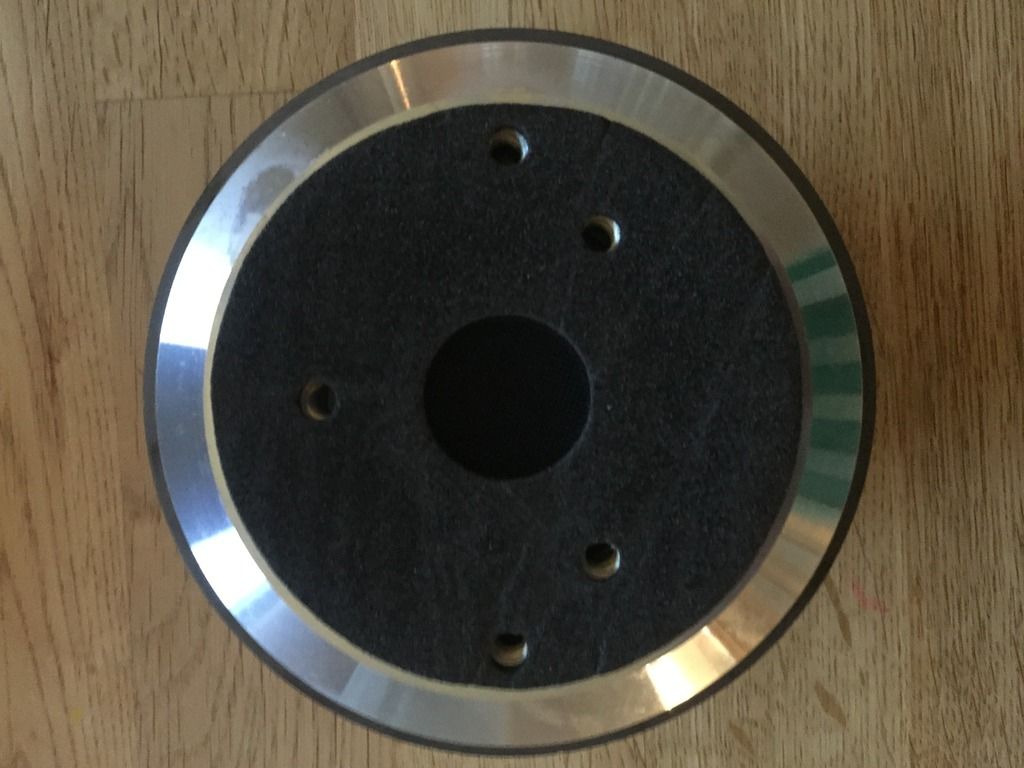

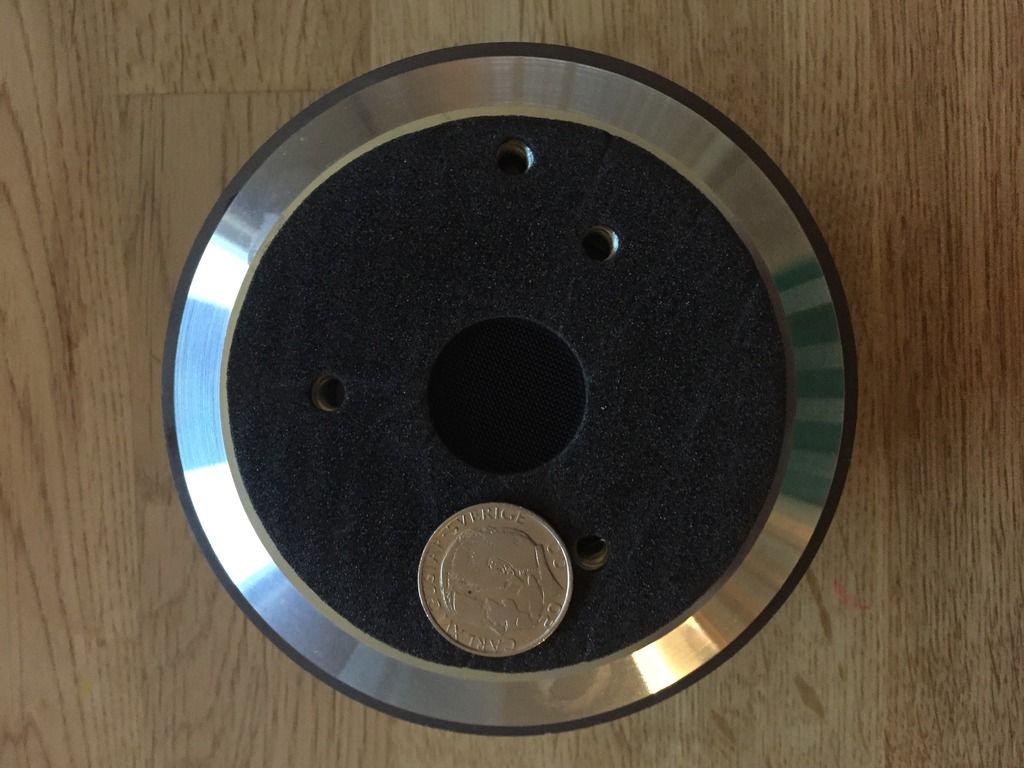

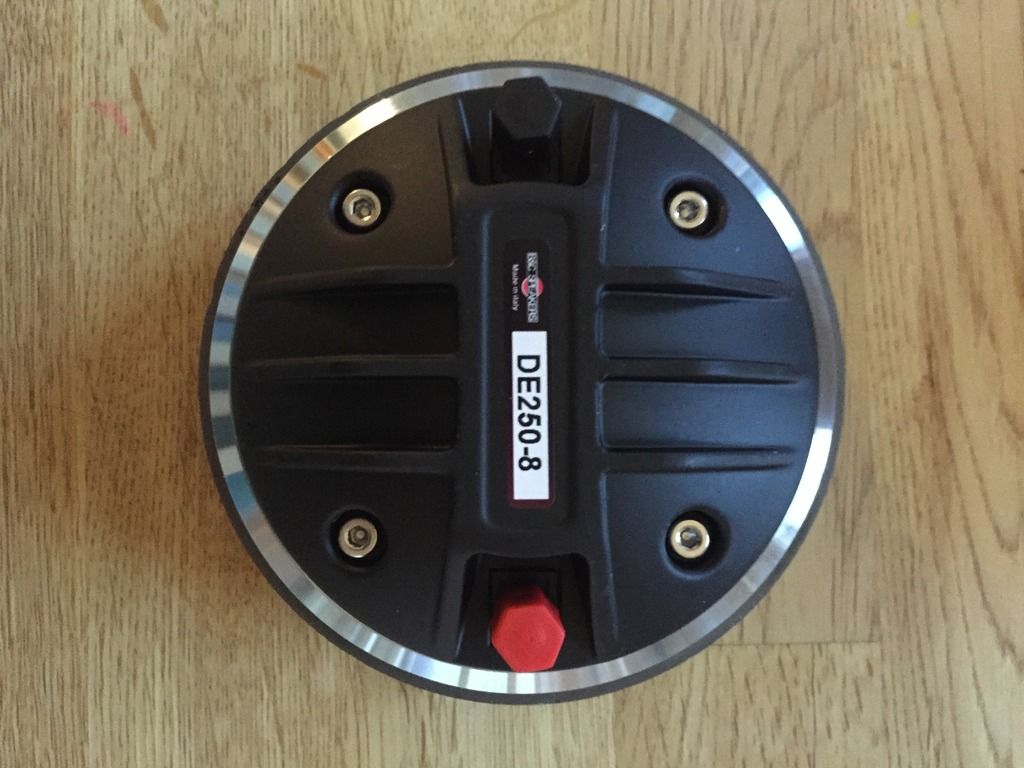

B&C DE250

http://www.bcspeakers.com/products/hf-driver/1-0/de250







Delningsfiltret hämtas ifrån Waslo.
http://libinst.com/SEOS/SEOS15/SEOS15%2 ... design.pdf

[paa]

Diskanten ska kopplas inverterat med det filtret, men det har du väl uppfattat?

[Evil_Homer]

Jodå, och jag har lyssnat på ett par burkar där detta missats så jag vet precis hur det kommer låta om vi glömmer vända på tåtarna

[Evil_Homer]

Lyssnar endel på skitig rock och det kan bli väldigt tunna inspelningar och ibland rätt jobbig topp.
Jag vill alltså kunna justera toppen lite, tänker då genom att flytta en kabel/bygel på baffeln.

Waslo skriver.

 To slightly increase brightness, the 12 ohm resistor can be changed to a 10 ohm or even an 8 ohm resistor.
 To decrease brightness, the 12 ohm resistor can be changed to a 15 ohm or 20 ohm resistor.

Är det "bara" att löda ihop samtligas resistorers ena tåt och låta andra sidans tåt vara "öppna"

Eller kan det bli lustiga fenomen om man skulle få för sig att göra så?

Jag ska försöka mig på att rita lite så kanske ni har en suck att förstå vad jag yrar om

Ritat med fingrarna på en pekskärm så klaga inte på mitt försök till att förklara nu!

[Adhoc]

Ditt rum är L 493 x B 354 x H 218 cm med bara betong runtom, förutom "brädtaket". Det är inget direkt enkelt rum, när du samtidigt vill ha det som hemmabio med som jag antar stor duk. Ett sätt att minska mängden akustikfix som stjäl utrymme i rummet och underlättar möjligheten till o ha möblemang i rummet OK, är om du fäller in högtalarlådorna i en rejäl baffelvägg. Då har du i alla fall 1 problem mindre med reflektioner från vägg bakom högtalarna.

Med tanke på den korta rumslängden, skulle jag satsat på att göra lådorna så breda och så grunda som möjligt mot "rätt lådvolym" tillsammans med att få wave guiden centrerad i öronhöjd. Bra med TD15 M-elementet är att det inte behöver ventilationsutrymme bakåt i lådan för värmeavgivningen. Själv har jag gjort klart några "hundkojor" i baffelvägg för mina kommande lådor. Öppningen är 404 mm bred mot lådbredd 395 mm. Hundkojans sidoväggar öppnar sig bakåt i 15 gr vinkel, vilket gör att det går justera lådans invinkling mot lyssningsplats, som i sin tur då kan ändras i längsled i rummet (= avstånd till bioduk). Ditt lilla rum behöver mot rumsvolymen proportionerlig mer absorbtion än ett större rum. Du vill inte sitta nära betongvägg bakom huvudet då du planerar att ha samtliga 4 IB-baselement i frontväggen, -risk för dels basbummel med låååååång efterklang vid en frekvens och avgrundsdjup djup dipp vid annan låg frekvens. Ett riktigt fettjockt lager med isolering vid bakväggen kan vara värt att fundera på för att motverka detta. I djupled typ som standardbredd på använd isolering, alltså 450 a' 560 mm. Du kan ha en spaltpanel av brädor (eller uppsågade spår i spånplattan) framför isoleringen för att inte döda ned diskant/mellanregister för mycket.

Minns jag rätt har Waslos filter inte med någon baffelstegskompensation (?). Om du fäller in lådorna i en baffelvägg kommer du få extra basstöd som kan behöva justeras ned. Någon kanske har synpunkter här, jag har noll-koll på filterlösningar.

[Evil_Homer]

Jag bara nickar och håller med, kan inte ett skvatt om akustik eller filter så man kan ju undra vafan man har gett sig in på.
Om det blir för basigt i frontarna när dom hamnat på plats så kanske man kan justera filtret då, eller kan det resultera i div konstigheter med fas och liknande??

En kille på mhb simulerade på 90l.



"talspoletemp, utan moff Q 0.69.
4,5mm nyttjad slaglängd med 500Wrms och 119dB vid 80Hz. (1st element)
149dB lådtryck ger knappt 1% dist.
Grupplöptiden är under 3ms ned till 80hz"

Vad hamnar dina burkar på ?

[ljungberg_Sthlm]

Trevligt bygge, jag tog mina ifrån Danmark.

Trevliga och snabb mailkonversation.

[Evil_Homer]

Kommer du ihåg vad du fick ge för dom inkl frakt?
Har inte fått svar ifrån dom idag, men misstänker att även danskarna har semestertider nu.

[ljungberg_Sthlm]

Kommer du ihåg vad du fick ge för dom inkl frakt?
Har inte fått svar ifrån dom idag, men misstänker att även danskarna har semestertider nu.

Jag gav 3338 danska inkl frakt. Men då tog jag dom dyrare samt i egenvald färg.

[Adhoc]

... snip

Vad hamnar dina burkar på ?

Yttermått är spikade till H 1015 x B 395 x D 240 mm med godstjocklek 26 och 22 mm. Inre bruttovolym ca 59 liter före avräkning för element och stagning. TD12 M som jag ska använda behöver cirkus 28 L för Qtc 0,7, så jag lägger in en eller två avdelande hyllor inuti för att minska volymen för mellanbasen. Undre delen av lådan funkar då bara som "integrerat stativ", -så banddiskanten hamnar vid rätt höjd ca 950 mm med TD12:an direkt under.Vill jag senare göra om lådan till basreflex kan jag plocka bort avdelarhyllan.

Vikt per låda med element bör bli ca 39,3 kg och jag sätter dit 3 st vibrationsdämpande fötter under. Det blir Trelleborgs typ M, 20 kg-varianten i framkant och 2 st av 9 kg-varianten i bakkant tillsamman med en liten distans. Det lilla överskridandet av maxbelastning enligt specen, spelar knappast någon större roll i det här sammanhanget, dom är ju främst avsedda för industriellt bruk / labsammanhang och har säkert en säkerhetsmarginal mot angiven maxbelastning. Tanken med fötterna är att vibrationer från lådan ska dödas ned så de inte går vidare direkt ut i baffelväggen och ger eventuella resonanser och rassel därifrån. Egenfrekvensen för vibrationsdämparna bör ligga 2 a' 3 oktaver lägre (helst ännu lägre) än lägsta frekvens som högtalarna spelar. Med delning kring 80 Hz ska det bli OK marginal med egenfrekvens 4 Hz till 10 Hz (radiellt resp. axiellt) med Trelleborgs M-variant. http://www.mecmove.se/vibrationsdampare/M.pdf

[dac83]

Jag bara nickar och håller med, kan inte ett skvatt om akustik eller filter så man kan ju undra vafan man har gett sig in på.
Om det blir för basigt i frontarna när dom hamnat på plats så kanske man kan justera filtret då, eller kan det resultera i div konstigheter med fas och liknande??

Jag ska bygga liknande med AE TD12M, jag ska köra med miniDSP som filter istället, kanske du skulle prova det till och börja med så du får chansen att labba lite med frekvenser och vilka problem du har med frekvens återgivningen?

[Evil_Homer]

Kommer du ihåg vad du fick ge för dom inkl frakt?
Har inte fått svar ifrån dom idag, men misstänker att även danskarna har semestertider nu.

Jag gav 3338 danska inkl frakt. Men då tog jag dom dyrare samt i egenvald färg.

360€ med frakt säger polackerna, lite hugget som stucket då.

[Evil_Homer]

... snip

Vad hamnar dina burkar på ?

Yttermått är spikade till H 1015 x B 395 x D 240 mm med godstjocklek 26 och 22 mm. Inre bruttovolym ca 59 liter före avräkning för element och stagning. TD12 M som jag ska använda behöver cirkus 28 L för Qtc 0,7, så jag lägger in en eller två avdelande hyllor inuti för att minska volymen för mellanbasen. Undre delen av lådan funkar då bara som "integrerat stativ", -så banddiskanten hamnar vid rätt höjd ca 950 mm med TD12:an direkt under.Vill jag senare göra om lådan till basreflex kan jag plocka bort avdelarhyllan.

Vikt per låda med element bör bli ca 39,3 kg och jag sätter dit 3 st vibrationsdämpande fötter under. Det blir Trelleborgs typ M, 20 kg-varianten i framkant och 2 st av 9 kg-varianten i bakkant tillsamman med en liten distans. Det lilla överskridandet av maxbelastning enligt specen, spelar knappast någon större roll i det här sammanhanget, dom är ju främst avsedda för industriellt bruk / labsammanhang och har säkert en säkerhetsmarginal mot angiven maxbelastning. Tanken med fötterna är att vibrationer från lådan ska dödas ned så de inte går vidare direkt ut i baffelväggen och ger eventuella resonanser och rassel därifrån. Egenfrekvensen för vibrationsdämparna bör ligga 2 a' 3 oktaver lägre (helst ännu lägre) än lägsta frekvens som högtalarna spelar. Med delning kring 80 Hz ska det bli OK marginal med egenfrekvens 4 Hz till 10 Hz (radiellt resp. axiellt) med Trelleborgs M-variant. http://www.mecmove.se/vibrationsdampare/M.pdf

Just ja, glömmer/förstränger som vanligt att du mesade till det med små 12"
Hade ju så gärna velat haft någon som höll mig i handen på samma resa som jag är på g med.

Vad tror du, skall jag skicka iväg ett mail till mannen som konstruerat filtret och fråga om filterfix ang väggnära placering?
Btw, ville du ha spånskivor ala 30mm?

[Evil_Homer]

Jag bara nickar och håller med, kan inte ett skvatt om akustik eller filter så man kan ju undra vafan man har gett sig in på.
Om det blir för basigt i frontarna när dom hamnat på plats så kanske man kan justera filtret då, eller kan det resultera i div konstigheter med fas och liknande??

Jag ska bygga liknande med AE TD12M, jag ska köra med miniDSP som filter istället, kanske du skulle prova det till och börja med så du får chansen att labba lite med frekvenser och vilka problem du har med frekvens återgivningen?

Fördomar eller inte, jag misstänker att ett "riktigt" filter låter bättre.
En miniDSP tänker jag mig i botten till subbarna, inte att fixa frekvenskurvan i frontarna.
Fel ute, rätta mig ni som kan?!

[dac83]

Fördomar eller inte, jag misstänker att ett "riktigt" filter låter bättre.
En miniDSP tänker jag mig i botten till subbarna, inte att fixa frekvenskurvan i frontarna.
Fel ute, rätta mig ni som kan?!

visst låter ett filter som är rätt byggt bättre, men det gäller ju att pricka rätt. men det kanske finns andra som byggt liknande filter som är beprovade, som du kan utgå ifrån.

[Evil_Homer]

Lyssnat till MarkusA's burkar med Waslos filter, spelar röven av det mesta jag har hört!
Så utgångsläget är allt rätt, återstår att se om jag behöver något som tar ner ett väggstöd som blir för starkt.

[Evil_Homer]

Och ja, Brallan, Palle, Micke och Bakerman det ÄR mer släpp i dessa än i era burkar, återstår att se om trumpeten hamnar till höger eller vänster nu bara

[-Palle-]

Jag har inte lyssnat på något dylikt så jag kan inte uttala mig om släpp, är mer intresserad av hur det kommer bli med trumpeten...

Ska bli spännande att höra hur det låter när det är klart!

[Aerob]

Lyssnat till MarkusA's burkar med Waslos filter, spelar röven av det mesta jag har hört!
Så utgångsläget är allt rätt, återstår att se om jag behöver något som tar ner ett väggstöd som blir för starkt.

Frågan är om inte det är lådkonstruktionen som gör hans högtalare så välljudande?

Skämt åsido, skitkul att du äntligen är på gång!

[Elfsberg]

Är det "bara" att löda ihop samtligas resistorers ena tåt och låta andra sidans tåt vara "öppna"

Eller kan det bli lustiga fenomen om man skulle få för sig att göra så?

Det är ju ganska enkelt att fixa byglar som helt och hållet kopplar i och ur dem från utsidan av högtalaren, om du vill det. Så hade jag gjort iallafall.

[darkg]

Är det "bara" att löda ihop samtligas resistorers ena tåt och låta andra sidans tåt vara "öppna"?

Ja, det vågar jag påstå. (Vid höga frekvenser, spänningar och/ eller impedanser hade det kunnat vara annorlunda.)

[Evil_Homer]

Lyssnat till MarkusA's burkar med Waslos filter, spelar röven av det mesta jag har hört!
Så utgångsläget är allt rätt, återstår att se om jag behöver något som tar ner ett väggstöd som blir för starkt.

Frågan är om inte det är lådkonstruktionen som gör hans högtalare så välljudande?

Skämt åsido, skitkul att du äntligen är på gång!

Ser fram emot att leveransen ifrån AE kommer, det är väl inte förens dess man får den berömda ur röva

[Evil_Homer]

Är det "bara" att löda ihop samtligas resistorers ena tåt och låta andra sidans tåt vara "öppna"?

Ja, det vågar jag påstå. (Vid höga frekvenser, spänningar och/ eller impedanser hade det kunnat vara annorlunda.)

Är det "bara" att löda ihop samtligas resistorers ena tåt och låta andra sidans tåt vara "öppna"

Eller kan det bli lustiga fenomen om man skulle få för sig att göra så?

Det är ju ganska enkelt att fixa byglar som helt och hållet kopplar i och ur dem från utsidan av högtalaren, om du vill det. Så hade jag gjort iallafall.

Men finns det någon nackdel ljudmässigt att samla ihop tåtarna så kör jag på att separera dom helt, blir ev lite cleanare att minimera antalet honor på lådan.

[JonasW]

Fördelen med att skippa ett vanligt filter och dela i en MiniDSP är ju att du anpassar dom för just DITT rum och inget annat.
När du delar aktivt med en DSP så kan du ju laborera med olika delningar, branthet, PEQ osv för att få ett så perfekt resultat som möjligt och bibehålla maximal känslighet på de olika elementen.

Det är betydligt mer jobb än med ett färdigt passivt filter, men kan nog bli betydligt bättre också i slutändan.

[Evil_Homer]

Jag börjar iaf med orginalfiltret som jag vet om fungerar, sen gör jag dom anpassningar jag kan med rummet.
Är det hajkontajkon efter det så får vi se vad dom filterkunniga här har att säga om hur bör anpassa filtret.
Räcker inte det DÅ ska jag pröva en MINIdsp.

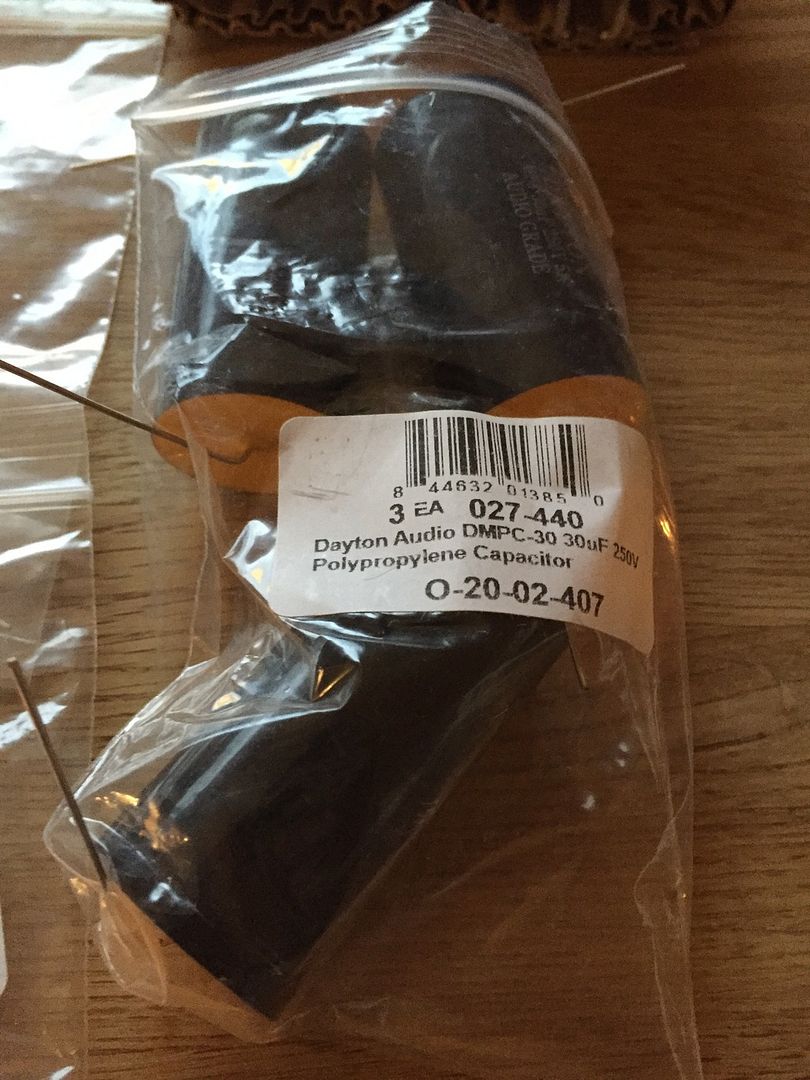

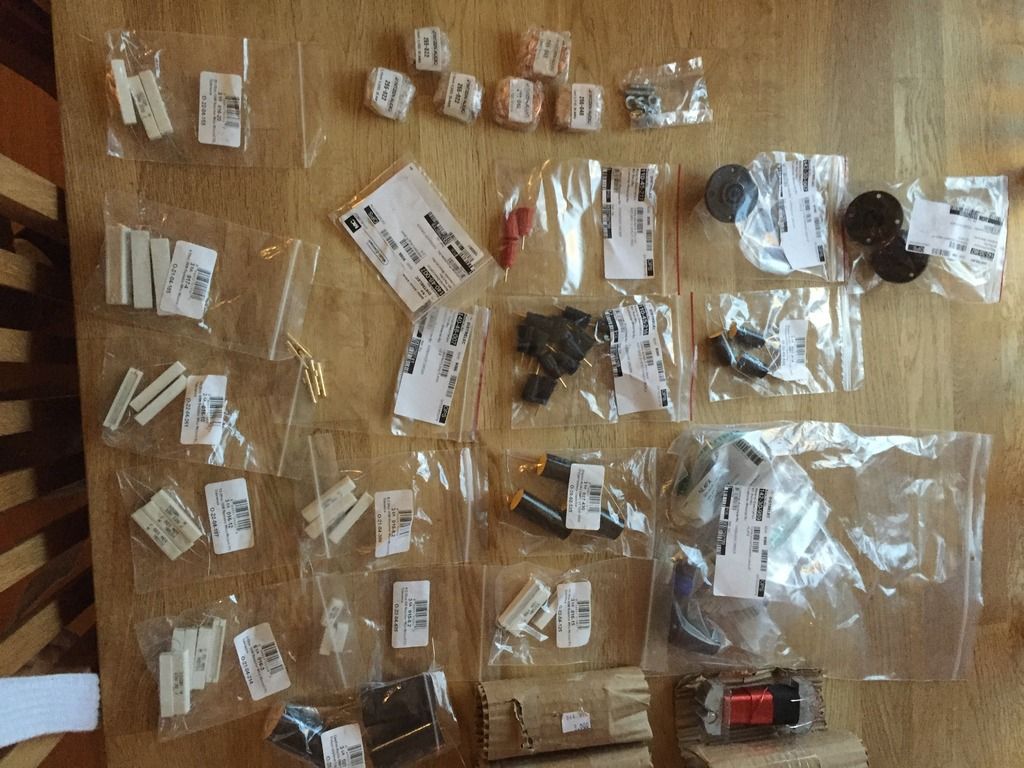

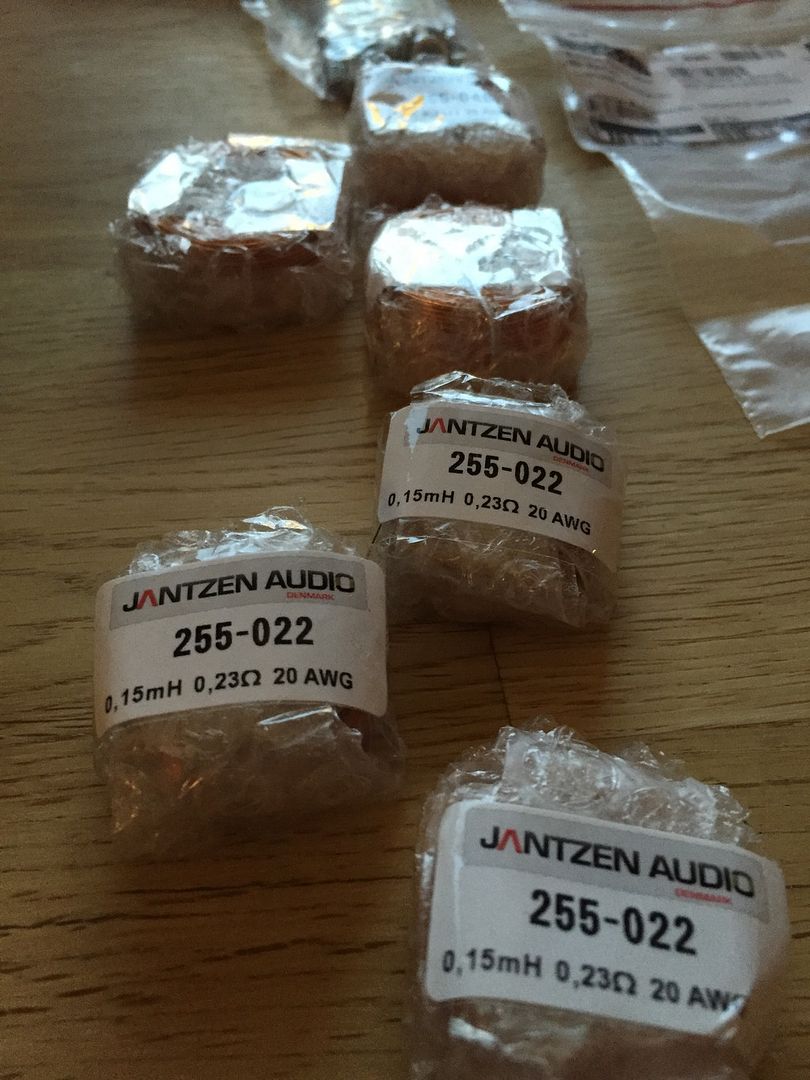

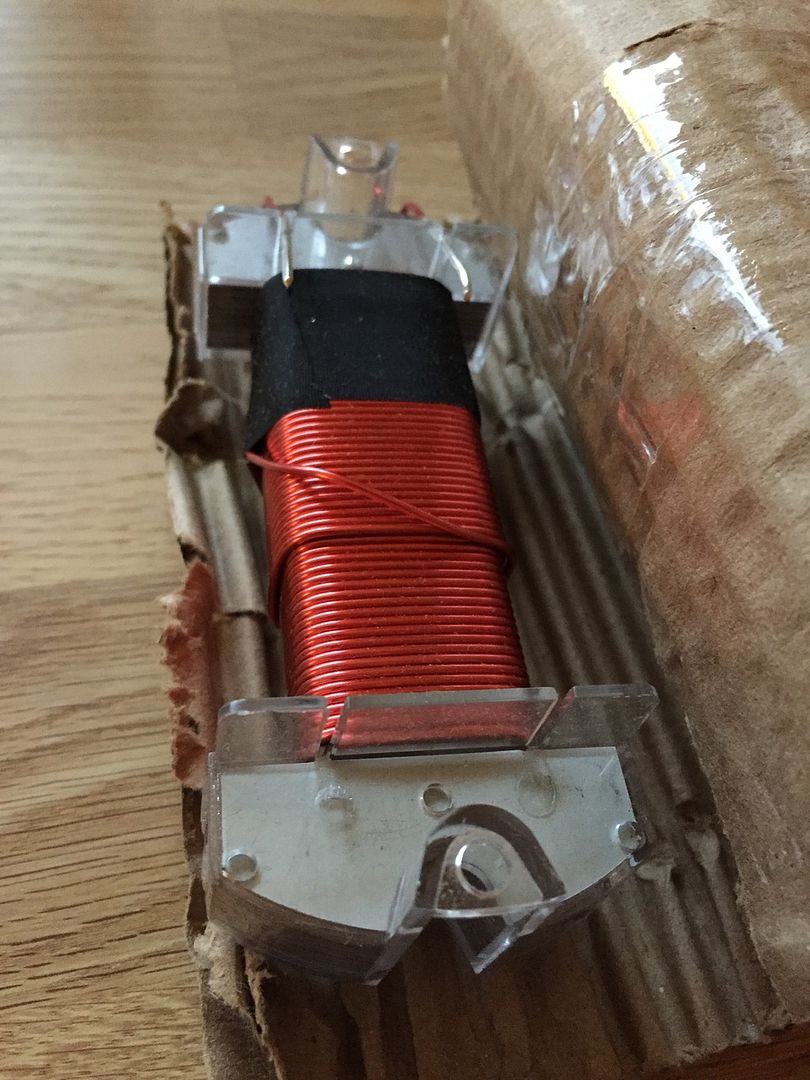

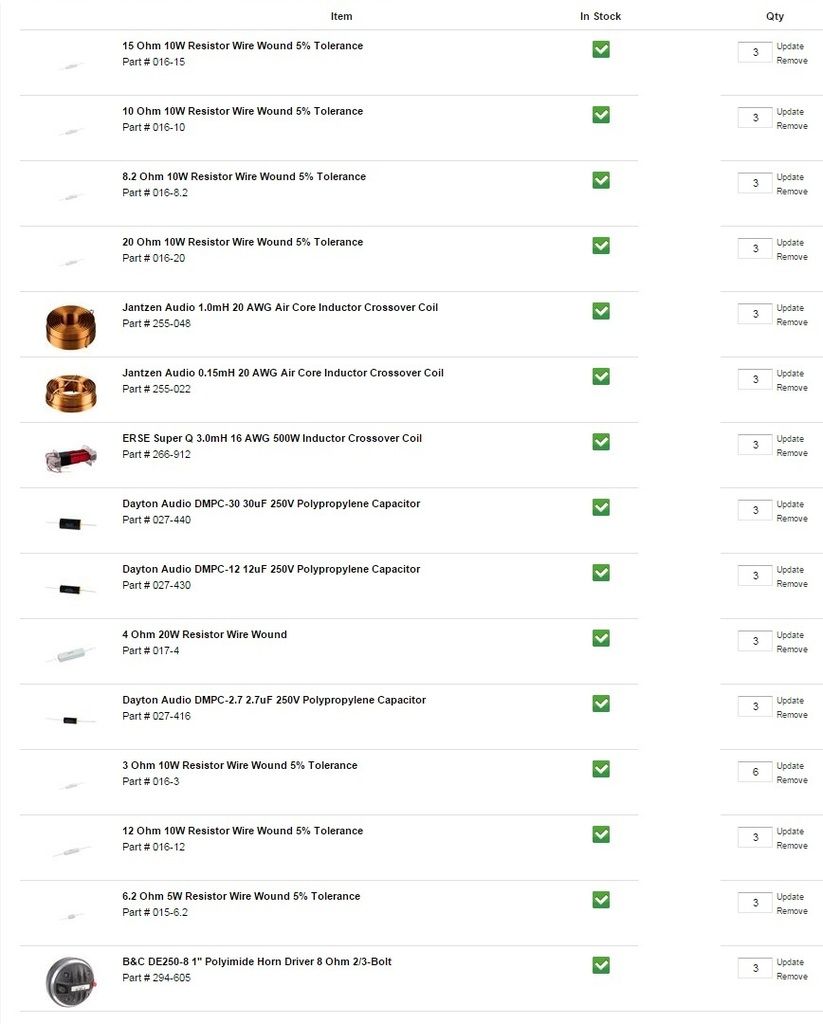

Vart beställer ni komponenter till filter, Hifikit, Partexpress eller har ni något annat bra?

[Maccis]

Har man tid, kan man handla hos http://www.europe-audio.com

Som sagt det kan ta en månad eller 2 innan grejerna kommer, ibland längre.

[Evil_Homer]

Vänta såpass vill jag inte, inga andra tips om filterställen?

[ljungberg_Sthlm]

Om du bor i Stockholm skulle jag besöka Hi-fi kit. Dom har de flesta prisklasser på komponenter för filter.

Annars kan du beställa via deras hemsida.

[Aerob]

Jag börjar iaf med orginalfiltret som jag vet om fungerar, sen gör jag dom anpassningar jag kan med rummet.
Är det hajkontajkon efter det så får vi se vad dom filterkunniga här har att säga om hur bör anpassa filtret.
Räcker inte det DÅ ska jag pröva en MINIdsp.

Vart beställer ni komponenter till filter, Hifikit, Partexpress eller har ni något annat bra?

Om du kan hålla dig ett par timmar så kan jag gräva i mina lådor och se vad jag har liggande.

[boom]

Vänta såpass vill jag inte, inga andra tips om filterställen?

http://www.lautsprechershop.de/hifi/coils_en.htm
http://www.lautsprechershop.de/hifi/aud ... ors_en.htm
http://www.hellsound.de/contents/de/d31.html
http://www.intertechnik.com/Shop/Cross- ... /1768,en,2
http://frequence.dk/hifi/4-delefilter-komponenter/

[Evil_Homer]

Adhoc, har du läst mitt PM?

[Evil_Homer]

Vänta såpass vill jag inte, inga andra tips om filterställen?

http://www.lautsprechershop.de/hifi/coils_en.htm
http://www.lautsprechershop.de/hifi/aud ... ors_en.htm
http://www.hellsound.de/contents/de/d31.html
http://www.intertechnik.com/Shop/Cross- ... /1768,en,2
http://frequence.dk/hifi/4-delefilter-komponenter/

Där fick jag så det räcker

Jag börjar iaf med orginalfiltret som jag vet om fungerar, sen gör jag dom anpassningar jag kan med rummet.
Är det hajkontajkon efter det så får vi se vad dom filterkunniga här har att säga om hur bör anpassa filtret.
Räcker inte det DÅ ska jag pröva en MINIdsp.

Vart beställer ni komponenter till filter, Hifikit, Partexpress eller har ni något annat bra?

Om du kan hålla dig ett par timmar så kan jag gräva i mina lådor och se vad jag har liggande.

Inget superbrådis, du får gärna ta dig en kik.

[Adhoc]

Adhoc, har du läst mitt PM?

Jag har läst dom som ramlat in. VIlket syftar du på? Du har tydligen ramlat också(?) Full igen, -eftersom du inte svarat något om dina prioriteringar.

(Jag behöver inte utnyttja dina känningar på 30 mm, det har fixat sig ändå.)

[Aerob]

Jag börjar iaf med orginalfiltret som jag vet om fungerar, sen gör jag dom anpassningar jag kan med rummet.
Är det hajkontajkon efter det så får vi se vad dom filterkunniga här har att säga om hur bör anpassa filtret.
Räcker inte det DÅ ska jag pröva en MINIdsp.

Vart beställer ni komponenter till filter, Hifikit, Partexpress eller har ni något annat bra?

Om du kan hålla dig ett par timmar så kan jag gräva i mina lådor och se vad jag har liggande.

Inget superbrådis, du får gärna ta dig en kik.

Kikade nyss, tyvärr inte så mycket jag kan hjälpa till med. Några motstånd hade jag, samt två spolar på 3,3mH som jag kan linda av men det är luftlindade spolar och tjockare tråd så du får inte samma resistans som den spolen som är specad i BOM'en. Inte värt besväret mao.

[Evil_Homer]

Okidoki Aerob's, tack för att du tog dig en kik iaf.

[Evil_Homer]

1. Ev ljudtransparant, men det beror lite på.
Måste nästan se hur det blir med högtalarna i väggen innan, jag vill helst att centern skall ligga helt i linje med frontarna och det kan bli knöligt utan ljudtransparant duk.

2. Om det blir bäst med 1,5m så kör jag på 1,5m så anpassar jag storlek på duk efter detta.

Resterande kommer lite vart efter om man säger det så...
Blev något fel via pm så postar här direkt i tråden.

Hallå igen Elake Homer,
Om du funderar på att fälla in fronthögtalarna i plan med en stor frontväggsbaffel så är dom perfekta, till billig penning för dig. En baffelvägg bör inte vara någon sladdrig 12 mm gipsskivevägg som fladdrar till om man släpper en fjärt.

Funderingar från igår:
Jag vet inte riktigt var jag har måtten på ditt rum längre. –Dom kan ju vara bra o ha …

Sånt som spelar roll är dina prioriteringar. Tex:
1. Kommer du köra ljudtranssparent duk?
2. Lämpligt ljudmässigt är att du har (helst) ca 1,5 m till betongväggen bakom soffan. Det ger mindre basbummelproblem, större möjligheter till effektivare ljudfix – både för absorbenter och diffusorer samt att du kan få hyfsat tidsskillnad mellan direktljud och reflekterat ljud så att rummet upplevs som större i volym.
3. I så fall, får du kort avstånd till dukväggen och då kan du också gå ned i dukstorlek men duken kommer ändå uppfattas som ”stor” med det kortare sittavståndet.
4. Vilken synvinkel föredrar du från sweetspot, ut mot sidorna på duken? 30, 36 eller ca 45 grader?
5. Med duk som inte täcker hela frontväggen kan du kanske köra på vanlig duk som är billigare, kanske även bättre tekniskt samt att sidofrontarna kan stå i hörnen utan att duken skymmer dom.
6. Ställs dina TD15 med SEOS-hornen i hörnen, kommer du få mindre av oönskade 1-a:reflektioner från sidoväggarna. Ca 45 graders uppställning är ju också tänket med SEOSA:arna / eller något annat horn som sprider ca 90 grader i sidled och tappar ned till ca 6 dB uppe vid en ca 2 kHz och vid 45 grader åt sidan jämfört med on axis- => vilket ger att även den som sitter vid sidan av sweetspot får en hyfsad stereiupplevelse och inte bara hör högtalaren som står närmast. Ställs dom mer mot centrum av rummet, bakom en LT-duk, finns större risk för sidoreflektioner.
7. Vad det nu var …. Jo just det, nu kommer jag ihåg.

/ Kurt

[/quote]

[Evil_Homer]

Just ja, visst sa du att jag helst skulle ha diffusorer som diffuserade åt sidorna och inte uppåt/neråt?
Isf så sätter jag ut mina Golden Horn på marknaden och köper Optiffiuser alt bygger egna.

[Adhoc]

Behåll dina Golden Horn så länge och köp heller inga Optiffusers tills vidare. Diffusorer löser inte det som borde bli största problemet med rummet och du bör dessutom ha ett hyfsat stort avstånd till dom. Kan du få det (?) ...

Rummet är litet både i längd, bredd och höjd och med 4 potenta IB-basar i frontväggen samt 5 ytor i betong och tegel, så är det basen som du bör börja med. I runda slängar kan ca 80 cm i längd direkt gå bort yt/möbleringsmässigt när du bygger om frontväggen och väggen bakom dig (om frontarna byggs in i en baffelvägg). Kombinera det med önskad dukstorlek, "bra" avstånd till duk, avstånd till väggen bakom soffan (helst åtminstone 1 m bort från betongväggen) och att du säkert vill ha en skön maffig soffa. Bygger du inte in frontarna i en baffelvägg, kommer lådorna fortfarande bygga lika mycket i djupled och du vill ju ha duken framför dom, oavsett om det är ljudtransparent duk eller inte. Sätter du upp Optiffusers som är effektiva ganska långt ned i frekvens, bör du helst ha över 1 m till dom när dom sitter på basasborbenten vid bakväggen. Nu försvann ytterligare möbleringslängd Dom är inte lämpliga på sidoväggarna, dels felplacerade, dels kommer dom för nära. Ditt möbleringsutrymme i längd har nu krympt från ca 4,5 m mellan betongväggarna till max ca 3 m .) Ville du ha ett soffbord också att lägga upp fötterna på? Skymmer fossingarna bilden då? Reflektioner från soffbordet, från duk och högtalare kan vara värda en funderare också.

Som jag ser det; 1:a ställningstagandet blir mest acceptabla kompromissen av dukstorlek, sitt/lyssningsavstånd och avstånd till vägg bakom soffan och vad du vill / kan avvara i djupled för fetast möjliga bredbandsabsorbent där. Med bredband då, bredbandig i basområdet, mellanregister och diskant vill du hellre behålla än att du absorberar / dödar ned den. Jag skulle hämta fram projjen, hänga upp ett lakan, kapa till några wellpappskivor som får symbolisera "fotavtrycket" av soffan i rummet, absorbenten därbak och annat du behöver i rummet, samt flytta en pinnstol lite fram o tillbaks gentemot bilden på lakansduken.

(Nu skrev jag visst ungefär samma sak som du citerade. Ja, ja.)

[Evil_Homer]

Okidoki, projektor och duktest låter väl vettigt så avvaktar jag med diffusorerna.

Min kontakt med skivorna undrar i vilken bredd han skall kapa dom i, en hel skiva är nästan helt ohanterbar, men jag vill ju inte gärna skarva mer än nödvändigt.

[Adhoc]

Längden är enklast; 18 mm kortare än högsta höjden i ditt rum om du ska använda skivorna för att täcka väggarna i rummet. Höjden varierar med ett par cm kommer jag ihåg, så leta reda på högsta höjden. När du drar fast skivorna i stående reglar, lägger du något som är 9 mm tjock på golvet så du får en 9 mm glipa vid golvet och taket. I glipan trycker du in bottningslist med grövre diameter än 9 mm (Ø 12 tex), därefter smetar du över ett generöst lager med flexibel byggfog. Du bör ha samma typ av bottningslist och avstånd mellan regel och vägg bakom + byggfog. Med en lufttät "lådram" kan du senare välja om du vill försöka dig på en helmholtz, panel- eller spaltabsorbent eller bara fylla lådramen med isolering och täcka med tygfront.

Bredden på spånskivorna skulle jag välja efter bredden på isoleringen du kommer använda bakom skivorna. => B + 2 x 22,5 mm om du använder 45 breda reglar, så att 22,5 mm skiva överlappar varje regel och hamnar vid centrum på regeln. (Skulle du skippa spånskivorna och köra gips istället, bör du regla upp vartefter gipsskivorna sätts upp. -Toleransen på gipsskivornas bredd har jag för mig ligger vid 3%. Efter flera i rad, kan det bli trubbel om allt är uppreglat i förväg.)

Tre av skivorna bör vara åtminstone cirkus 12 cm bredare än yttermått på högtalarlådorna. Bygger du in lådorna i en "hundkoja" i baffelvägg, vill du ha flexibilitet och möjlighet att kunna vinkla in högtalarbaffeln "lagom"mot sweetspot och gentemot rummets sidoväggar. För att inte den bakomliggande stående regeln ska vara i vägen för invinklingen måste den vara ett antal cm åt sidan gentemot högtalarlådans sida bakåt. (Med bafffelvägg får du som jag skrivit tidigare inga problem med SBIR från vägg bakom högtalarbaffeln. SBIR kan du inte EQ:a bort, den basförstärkning som du får iom baffelväggen går däremot att eq;a ned om det behövs.)

[Pabo]

Jag håller själv på och köper in grejor till mitt bygge med AE TD15H, Trac Trix 350 och sedan blir det nog en Radian 1,4 tums ferrit driver. Fick kommentar från folk på Diyaudio om att exitvinkeln från drivern måste matchas med hornet annars uppstår diffraktion. Jag gick hem och mätte vinkeln på mitt horn och kom fram till 2,4 grader vilket de hade på sina 745 och 835 med ferritmagneter. Nu står valet mellan berrylium eller aluminummembran men jag hoppas på svar på Radian om detta. Har du köpt dina B&C drivers? Annars skulle jag kolla på Radian. Mät också vinkeln vid ingången till hornet. Jag tog en tumstock och ställde ett rutat papper på monteringsplattan. Det blev väldigt tydligt och bra.

[Evil_Homer]

Jag har lyssnat på ett koncept jag gillar, vågar inte sticka iväg ifrån det.


Jag har fått svar ifrån Danskarna nu "Der er to versioner, en i polymerbeton og en i glasfiber, begge forberedt for 1" driver."

Spelar det någon roll vilken man tar?

[ljungberg_Sthlm]

Jag tog dem i Polymerbeton. Byggmässigt väldigt fina och passade bolt on på mina Altec som har 2 skruvhål.

[Evil_Homer]

Vill minnas att det var dessa Marcus med tog, och dom såg ju fina ut.

[Evil_Homer]

Nakenbilder brukar vara eftertraktat!

Ett stycke mellanregister inkopplat och kollat så det inte är några konstiga missljud eller liknande.


En IB15HT

[KarlXII]

Läckert!!

[Adhoc]

Det var en väldigt liten snusdosa, har du gått över till dosstorlek (x2) för unga fröknar?

[Evil_Homer]

Nja, jag tror nog inte denna dosan är så vidare liten egentligen, men jag skall jämföra mot en annan då jag får tillfälle.


Jag fick ytterligare ett mail ifrån danskarna och det ser inte bättre ut än att det bara finns glasfiberkonstruktionen kvar i produktion, lite trist nu när man har fått reda på att den andra var bra och hade halva priset.

[Evil_Homer]

Någon som vet vart jag hittar varianten med polymerbetong, om inte så får jag snällt beställa den andra, lite tråkigt att kasta pengarna i sjön bara.

[Aerob]

Har du snackat direkt med tillverkaren i Polen? Ser nu att hemsidan ser helt annorlunda ut men jag beställde iaf mina direkt av en Lukasz Lewandowski och det gick väldigt smärtfritt.

[Evil_Homer]

Posta gärna adressen så jag inte misstar mig.

[Aerob]

http://horns.pl

[Evil_Homer]

Jodå det är allt samma polack jag pratat med, tyvärr så är det inte betongvarianten han kör utan den dyrare varianten.

[Aerob]

Ok, när jag beställde sålde han både glasfiber och polymerbetong.

[Evil_Homer]

Jag gillar inte att betala i förskott, men det är det som gäller via danskarna pga att det är beställningsvara.

Jag vill bara höra av någon att det är seriösa gubbar som inte skulle få för sig att blåsa mig.
http://www.studiosound.dk

[JonasW]

Med tanke på att de varit aktiva i 3.5 år på Facebook utan ett enda ont ord, så skulle jag inte oroa mig.
De verkar ju överlag sälja rätt dyra prylar med, hade de blåst folk så hade man märkt det efter en snabb googling som jag gjorde.

[ljungberg_Sthlm]

Jag gillar inte att betala i förskott, men det är det som gäller via danskarna pga att det är beställningsvara.

Jag vill bara höra av någon att det är seriösa gubbar som inte skulle få för sig att blåsa mig.
http://www.studiosound.dk

För mig har dom varit 5 stjärnor utan någon protest. Fick t o m tillbaks 700 danska kr för lackskadan på hornet utan att dom ens tvekade.

Snabba i mailrespons samt acceptabla leveranstider.

Varför dom vill ha förskott är säkerligen för att du bor i ett annat land. Dom skall plocka hem hornen och sedan skicka dem vidare. En säkerhet för att inte bli blåst själv som leverantör.

Sedan vill dom inte ha hela summan i förskott utan en deposition på 1000 danska kr. Det tog dom utav mig.

[Evil_Homer]

Det var detta jag ville höra, har precis frågat vart dom vill att jag sätter in pengarna.

Thx gubbs

[Evil_Homer]

Har sett att flera av er har labbhylsor på era byggen, vart har ni hittat dessa?

[JonasW]

Kör speakon-kontakter, överlägset om du frågar mig.
Alltid 100% kontakt, kan inte ramla ur, lätt att sätta fast kabeln även om du inte ser bakom högtalaren m.m m.m.

[Evil_Homer]

Jag har allt funderingar på såna in i burken, men jag skall köra en variant där jag kan justera toppen på ett enkelt sätt.
Tänker att man flyttar en kabelstump mellan dom olika resistorerna, och det är där jag tänkte mig labbhylsor.

[Aerob]

Typ dessa: https://www.elfa.se/elfa3~se_sv/elfa/in ... &toc=28831 tycker jag är trevliga, borra 12mm och knacka in och så är det klart!

[Evil_Homer]

Du läste mina tankar, precis såna jag tänkte på!
Tackar och bugar!


Då skall man försöka hitta något liknande dessa på elfa med då.
https://www.svalander.se/shoppen/kontak ... nkontakter

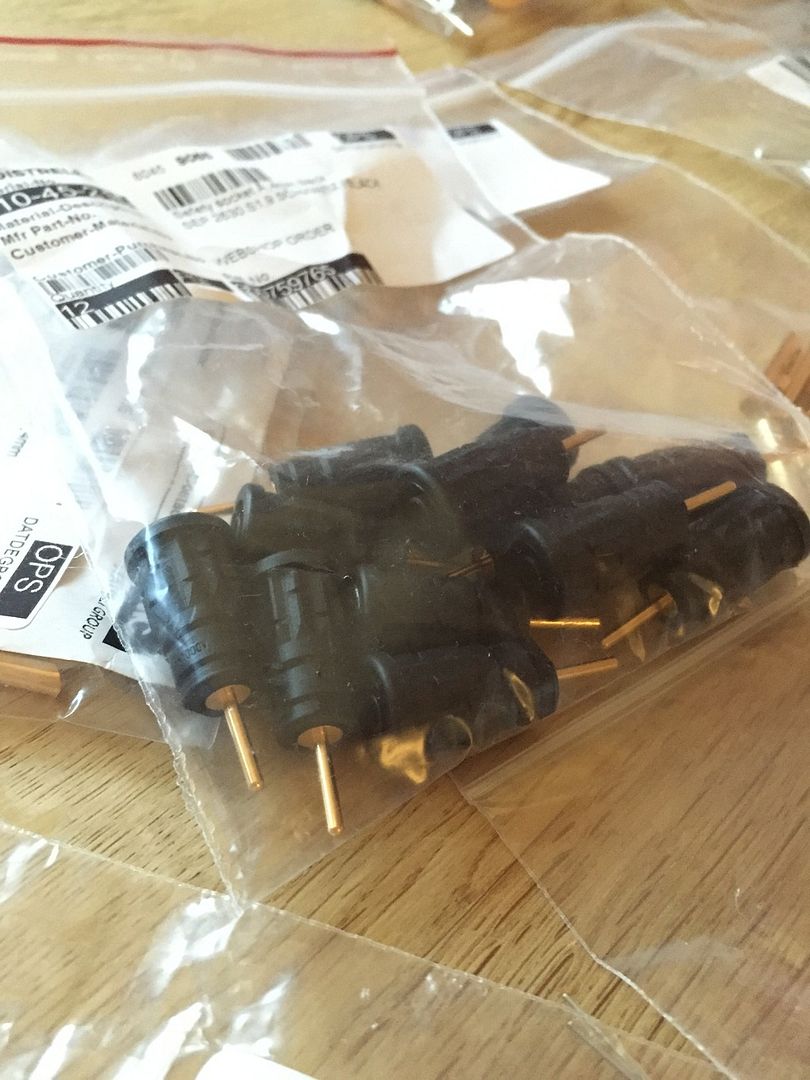

10packet med stifthylsor

[Komorok]

Dessa kanske kan vara något trots att de inte kommer från ELFA?

http://www.ebay.co.uk/itm/8-GOLD-4mm-BA ... 45fb3ab78e

[Evil_Homer]

Skoj att "se" dig Micke
Nja, jag har liknande dom där stifthylsorna på mina Nordost och dom sitter så jäkla bra.

[Evil_Homer]

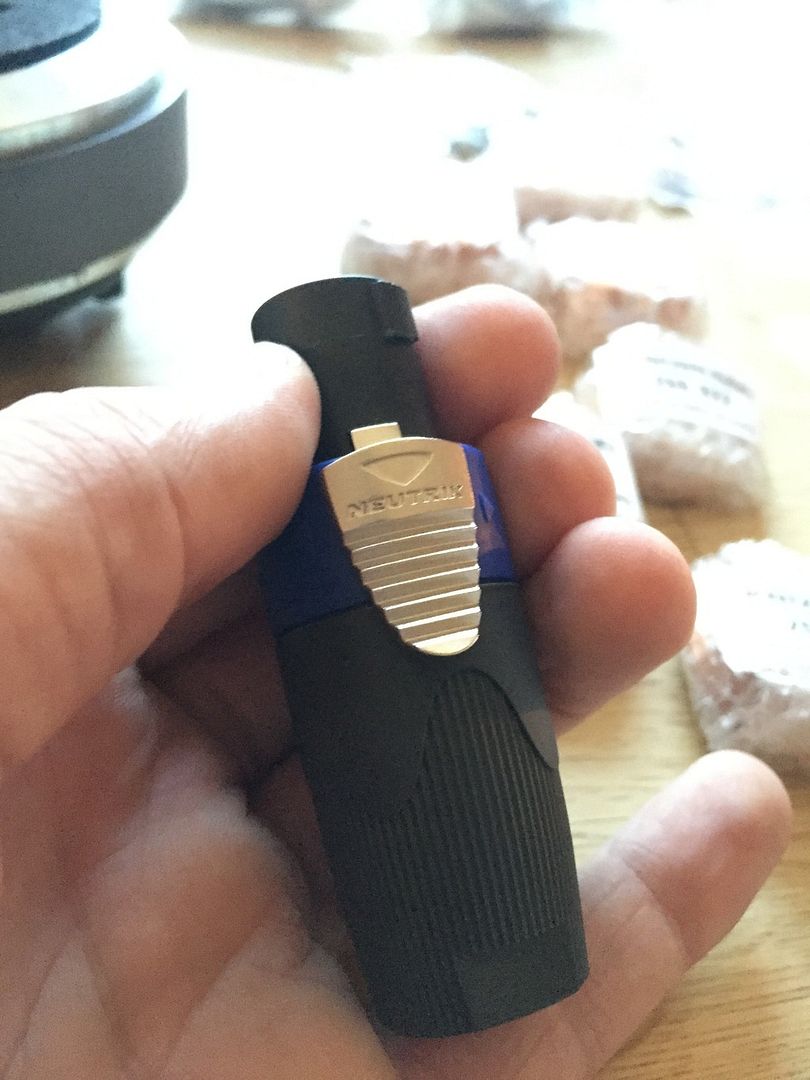

Fungerar dessa hanar fint eller ska man ha någon särskild modell ifrån Neutric?
https://www.elfa.se/elfa3~se_sv/elfa/in ... &q=Speakon

Honorna?
https://www.elfa.se/elfa3~se_sv/elfa/in ... =0&q=NL4MP

[joakimfors]

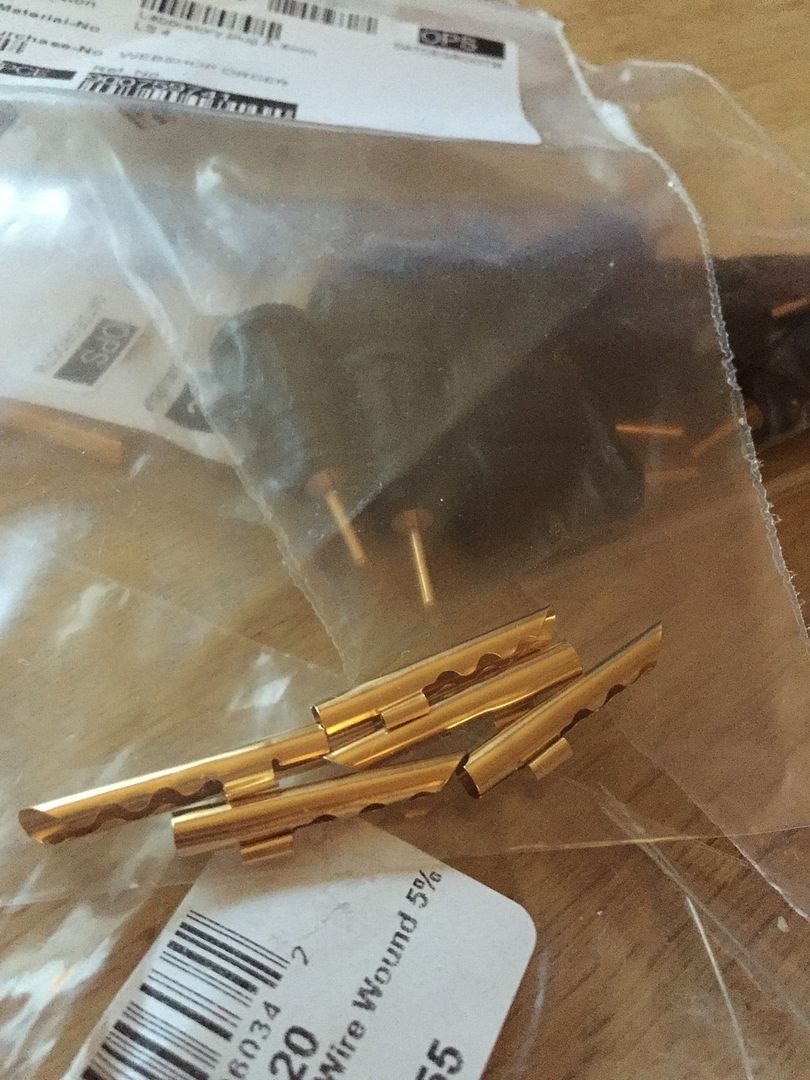

Stift: https://www.elfa.se/elfa3~se_sv/elfa/in ... =40-480-07

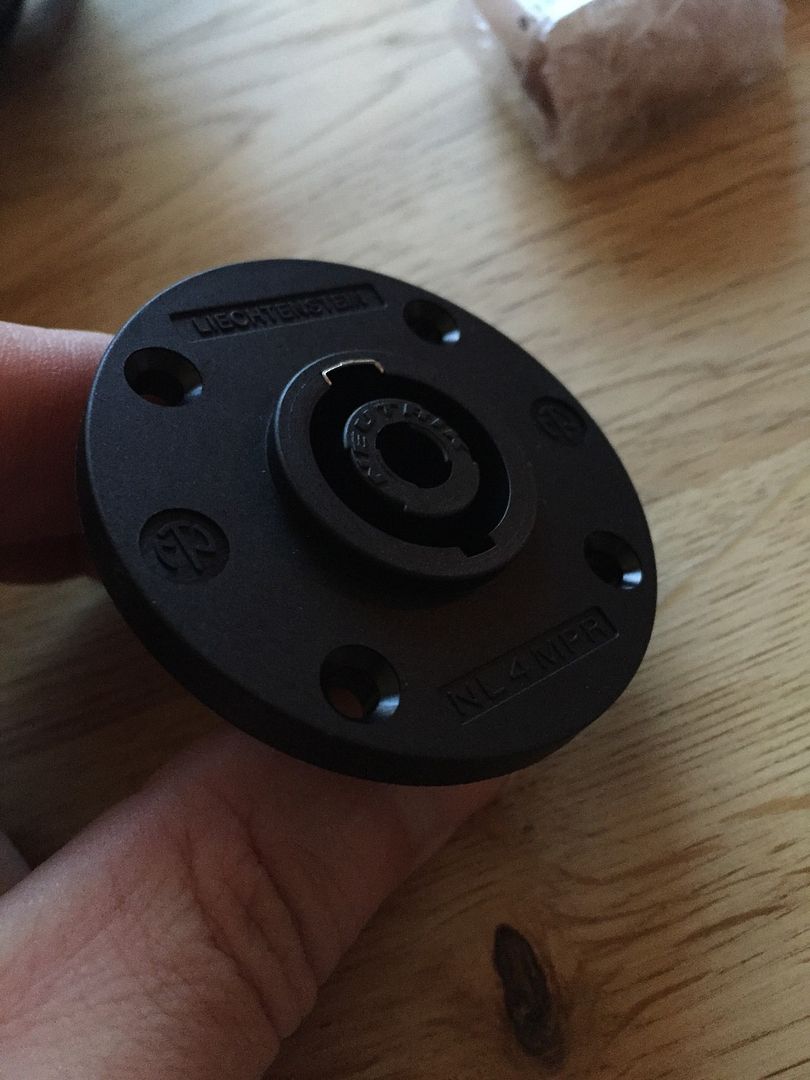

Speakon chassianslutning: https://www.elfa.se/elfa3~se_sv/elfa/in ... =42-309-34 (OBS 2-poligt. Även om 2P hane går att stoppa i 4P hona om jag inte minns fel. Men kanske är enklare att ha samma "polighet").

[Evil_Homer]

Och där kom stiften, faktiskt är allt fantastiskt ibland

Tyckte 4p varianten såg aningen bättre ut med fyra fästpunkter,samt att den är rund, då kan jag försöka mig på att försänka den.
Kommer köra bygget i 30mm skivor så det kan bli lite tight att få igenom sakerna, åker nog på att fasa av insidan i vilket fall.

[Evil_Homer]

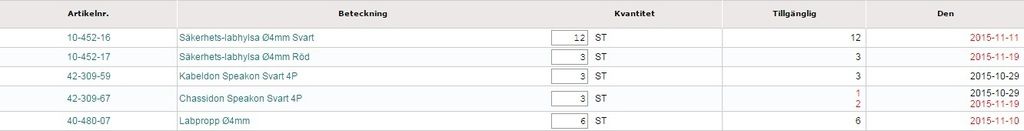

Då tror jag det mesta skall vara beställt, men det är garanterat något jag har missat!






Funderar lite på om man skall lägga delningsfiltren i egna lådor, så kan man justera bygeln mellan dom olika resistorerna snabbt och enkelt ifrån lyssningsplats.

[Evil_Homer]

Kikar efter högtalarkabel till frontar och subbar, 2,5mm2 lär väl räcka och bli över för min del?

Någon som har testat denna ifrån kabelgiganten?
Söker en relativt mjuk och följsam kabel samt ett yttre som inte har mycket friktion, har någon kabel här hemma med genomskinlig isolering som det är massor av friktion i, skapar onödig frustration om man drar det i någon sorts rör.
http://www.kabelgiganten.se/artiklar.asp?id=6642

[paa]

Supra CLASSIC 2X2.5/H, den halogenfria varianten, har hölje av polyeten (PE), vilket har mycket lägre friktion än det vanliga mjukgjorda PVC-höljena som nästan alla andra kablar har.
PE har också lägre dielektricitetskonstant än PVC, vilken en del fäster stor vikt vid, (främst genom PTFE-kablar, men PE ligger mycket närmare PTFE än PVC) medans andra säger att det inte spelar någon roll.

[Evil_Homer]

Såg att det stod CCA i min bifogade länk, googlade på det i hopp om att det kunde ha med höljet att göra.
Tji fick jag, det innebär visst att det är tenn i kopparen, kanske inte är så lyckat

[Michael]

Nä CCA är ju aluminium kabel som har ett tunnt lager koppar på sig. ...eller blandar jag ihop det... Copper Clad Aluminium! Finns t.ex. nätverkskablar med detta, billigare! Finns varningar angående detta och fast installation, p.g.a. kontakteringen. Al leder ström sämre och är mjukare! Kan kännas lite som om kabeln kan gå sönder.

PS. Jag tycker (om vi ny snackar flerkardelig) kabeln skall vara förtenn, kolla in Supra!

//Michael

[paa]

OBS att Supras kabel ska ha ett /H i slutet på beteckningen för att vara halogenfri och ha PE-hölje.
Man känner det lätt, för plasten är lite styvare och mycket halare än de vanliga Supra-kablarna.

[Evil_Homer]

Aluminium menade jag såklart, den går bort mao.
Kanske att man ska köra safe och köpa Supra då, ska kolla vad Lennart har hemma.

[bakerman22]

Psst...

http://www.biltema.se/sv/Bil---MC/Bilst ... 000016626/


Den här är också bra. Lite grövre och färre kardeler och lite hårdare hölje.

http://www.clasohlson.com/se/H%C3%B6gta ... r490223005

[Evil_Homer]

Sådär ser kabeln ut som har så kasst yttre, den biter fast.

Har iofs fått tankar på om det ev kan bli problem med kablar som ligger och durrar i rör, kanske är helt galet?
Kommer ju få rätt skaplig prestanda i botten.

Tänkte även köra med vanliga spottar på skena för att undvika samma problem, skallrar det i armaturen så lär det garanterat vara enklare att åtgärda om dom inte är inbyggda.

[bakerman22]

Ja jag har ju inte speciellt många meter Biltema draget i rör hemma hos mig...
Men jag är kanske lite duktigare än vad du är...

[Evil_Homer]

Jamen då är det säkert en bra transparent kabel då, det finns vissa som glider bra och andra där det blir superfriktion.

[paa]

Om man smörjer in kabeln med lite lätt utspädd diskmedel innan man drar så minskar friktionen kraftigt.

[Evil_Homer]

Börjar dra ihop sig för högtalarbygge, fick ett medelande ifrån en en mina leverantörer att mina saker är påväg hit nu.

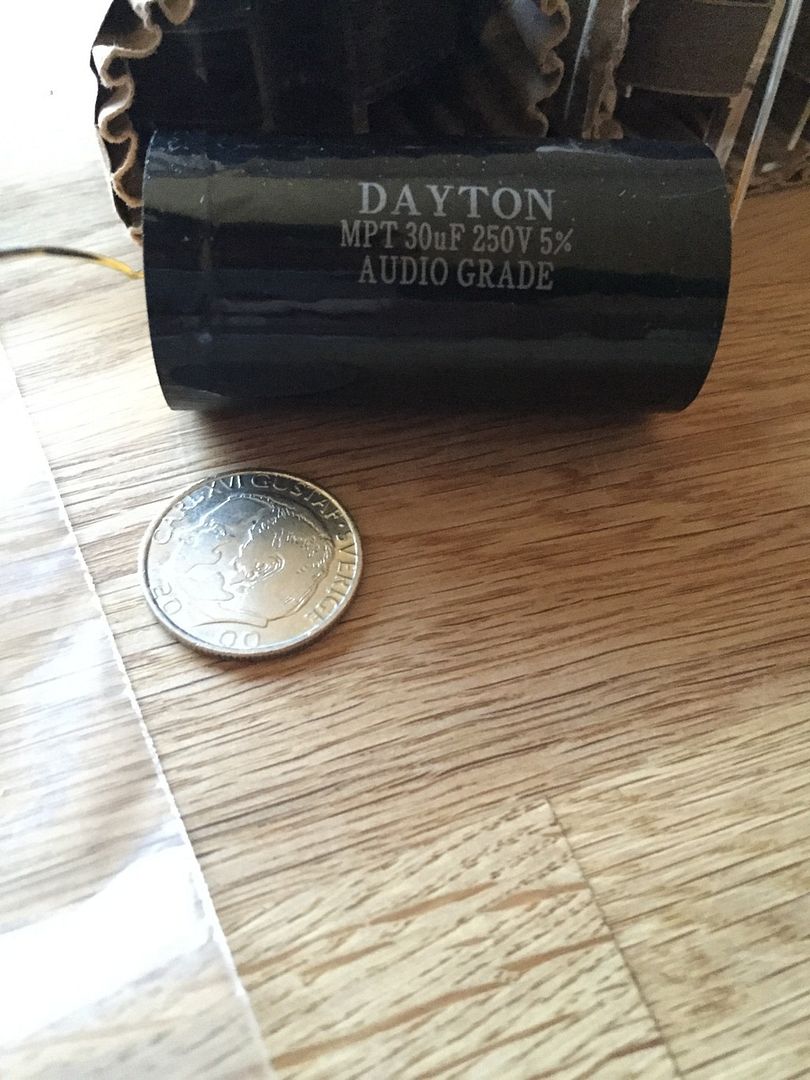

Lite delningsfilter, kontakter, drivers och annat bra att ha.

Mina waveguides håller jag tummarna för att dom kommer inom en vecka, kanske att det är dags att klura på lite mått på lådorna

Aerob's lådor till Markus gillar jag, detta med att själva elementet går hela vägen ut till kanten på lådan.
Det var visst en fördel att få elementen så nära varandra som möjligt och kör jag den varianten upp mot waveguiden så ligger dom praktiskt taget så nära det bara går.

Burkarna skall in i någon sorts baffelvägg och stå väldigt nära sidoväggarna så tänker att baksidan skall bli \_/ formad.

Några tankar/idéer/funderingar/bra att tänka på?

[Evil_Homer]

Om man smörjer in kabeln med lite lätt utspädd diskmedel innan man drar så minskar friktionen kraftigt.

Jag har allt en flaska 3M glidslem som är perfekt för sånt här, men klurar ändå på om man inte skall lägga kablarna löst på golvet under akustikväggen.

Kanske att jag skall få tummen ur och åka till hifipunkten imorgon och klämma på lite olika kablar.

[KarlXII]

Heja!

[Evil_Homer]

Heja!

Varor från V&L Audio Handelsbolaget hämtas på Vargöns spelbutik Nybrovägen 1 Öppet Må-Fr 9-19, Lö 9-17, Sö 10-16 Uppge Löpnr **** Visa leg. Bud bådas leg.



Det är väl ingen som gillar upppackningsbilder här?

[Aerob]

Det är väl ingen som gillar upppackningsbilder här?

Nä, usch!

[Adhoc]

Snip
Det var visst en fördel att få elementen så nära varandra som möjligt och kör jag den varianten upp mot waveguiden så ligger dom praktiskt taget så nära det bara går.
Utåt rummet
Burkarna skall in i någon sorts baffelvägg och stå väldigt nära sidoväggarna så tänker att baksidan skall bli \_/ formad.
in mot vägg

Några tankar/idéer/funderingar/bra att tänka på?

Om du ska ha möjlighet att vinkla högtalarna i baffelväggen, ska baffeln vara bredare än bakstycket

[Evil_Homer]

Det är väl ingen som gillar upppackningsbilder här?

Nä, usch!

Konstigt det blev när jag kopierade inlägget ifrån MHB,men orkar inte fixa detta.


Det här är ett riktigt as till driver!

Inte att man är lite sugen på att plugga in en och bara höra ljudet utan waveguide
Men nje, får allt snällt vänta så jag inte eldar upp något direkt.

[url="http://s1052.photobucket.com/user/NiklasF/media/A94C52DA-7CF7-44A8-B863-5F716785A810_zpsjedj4wcu.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/926C8DBF-63D1-4412-81A2-F79456A7A5BF_zpslnblynb3.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/F48D70B6-E70A-4B2E-B47C-21D4B828F8AE_zps3a4sljzz.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/FAB9E8F2-CEA4-40E4-9748-7E6848889B44_zpspd6gvjgh.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/C19179D7-8390-44B5-82CA-81AC666596A9_zps7ajqbdjf.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/23BDF853-755E-4536-8127-85ED27FA6217_zpsgzb1gwk7.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/A6C6EFD8-F533-4E5C-AA67-FDB050367F65_zpssac0kvp8.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/4D26D11A-F8E2-4801-BFAA-FC65B3AAD97E_zpsdopyj4mg.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/1BFD2715-3D7F-454D-AF99-496DD4C70219_zpsbaso8sna.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/767E4203-3D84-49F6-8507-556C63BB8F36_zpsu8pk6biu.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/C065FE67-133C-474D-B926-FD6F07FC02A3_zpsxjngna3v.jpg.html"][/url]

[url="http://s1052.photobucket.com/user/NiklasF/media/D076D72A-9E0E-45DC-AB55-C4354E875E68_zps906kvtvd.jpg.html"][/url]

[Evil_Homer]

Snip
Det var visst en fördel att få elementen så nära varandra som möjligt och kör jag den varianten upp mot waveguiden så ligger dom praktiskt taget så nära det bara går.
Utåt rummet
Burkarna skall in i någon sorts baffelvägg och stå väldigt nära sidoväggarna så tänker att baksidan skall bli \_/ formad.
in mot vägg

Några tankar/idéer/funderingar/bra att tänka på?

Om du ska ha möjlighet att vinkla högtalarna i baffelväggen, ska baffeln vara bredare än bakstycket

Utåt rummet, hur menar du då?

Lådorna är allt tänkta att bli bredare i baffeln än baktill, typ 45 grader eller vad som nu kan bli lämpligt.
Jag har ett par elementrör som går på vänsterkanten av den tänkta baffelväggen, kanske att man tom kan göra "fasningen" såpass stor så man slipper ta hit rörmokare igen, men men det återstår att se.

[Adhoc]

Ha ha, ja det kunde ju uppfattas på två sätt . När jag kapade i citatet skrev jag in "utåt rummet" och "in mot vägg" direkt ovanför och under din " \_/ ". Men texten hoppade ut till vänster när inlägget skickats.

[boom]

Bli inte förvånad om rörhylsorna till högtalar teminalen sitter dåligt.
Kolla om dom är gjorda i ren koppar med ett stänk med gulddoble överdragit eller så är det mässing med lite gulddoble överdrag.

[Evil_Homer]

Bli inte förvånad om rörhylsorna till högtalar teminalen sitter dåligt.
Kolla om dom är gjorda i ren koppar med ett stänk med gulddoble överdragit eller så är det mässing med lite gulddoble överdrag.

Tog ut en hylsa och provade, den satt hur fint som helst.
Dessa är inte tänkta till annat än nivåjustering av toppen, in till burkarna skall Speakon användas.

[Evil_Homer]

Ha ha, ja det kunde ju uppfattas på två sätt . När jag kapade i citatet skrev jag in "utåt rummet" och "in mot vägg" direkt ovanför och under din " \_/ ". Men texten hoppade ut till vänster när inlägget skickats.

Vi behöver träffas och rita lite någon dag hör jag.

[bakerman22]

...in till burkarna skall Speakon användas.

Du menar Bugatti?

[Evil_Homer]

Sitter på köksgolvet och skissar låda på en gipsskiva, runt 77l minus stag och element blir för litet, har iofs ritat waveguiden så att den ligger på ovansidan nu.

Huvudkli i vanlig ordning.

[Evil_Homer]

Något i denna stilen.

[Evil_Homer]

Skickade ett mail till danskarna och hörde efter om mina waveguides var på G, men mina trattar hade inte fått ok i kvalitetskontrollen så dessa skulle göras om.

Skönt att höra att dom är noggranna men lite surt när man vill dona med sakerna.

[Evil_Homer]

"Hej Niklas,

Dine waveguides bliver sent på mandag.

Hilsner,
Karsten"

Löd mailet som nyss anlände till min inkorg

Samt fått mail om att DHL hämtar upp min nya såg ifrån Lindarn imorgon, så nu är det allt dags att börja löda ihop filtren.
Bubben har vart snäll och ritat upp hur jag ska löda så nu bör det allt rulla på.

[Evil_Homer]

Tjoooohooo!!

Igår så ringde fraktbolaget mig och stämde av om paketleverans idag

Tar emot paketet och... Oj vad paketet är litet hur fasiken ska det få plats med tre stycken 15" Seos i den där







Jamen titta det står ju faktiskt rätt storlek


ORKA!!! Svarta högglans!!
Jag beställde mattsvarta!




Dessutom fel antal, ligger bara två waveguides i lådan.
Just nu sitter jag och har någon sorts profylaxandning för att inte spräcka ett blodkärl i skallen.

[Adhoc]

Lugn o fin nu! 1 rätt av 3 är väl ändå inte så illa? Du har ju fått ett paket idag från danskarna, det är det inte alla som fått.

[ljungberg_Sthlm]

Äsch se det så här, högglans är snyggar än matt

[Nattlorden]

De ser alltid ut så där, det är bara mottagaren som blir matt.

[AndreasArvidsson]

Jag vet precis hur det är. Man blir så trött när man förväntar sig en sak och får en annan. Jäkla slarv överallt

[MattiasBGD]

Tråkigt

[Evil_Homer]

Lugn o fin nu! 1 rätt av 3 är väl ändå inte så illa? Du har ju fått ett paket idag från danskarna, det är det inte alla som fått.

Vad har du beställt för prylar ifrån danskarna?

Äsch se det så här, högglans är snyggar än matt

Dom såg ruskigt välgjorda ut, i ett vardagsrum så hade jag kunnat tänka mig högglans men i ett dedikerat biorum vill jag inte ha reflektionerna.

De ser alltid ut så där, det är bara mottagaren som blir matt.

Du har fanimig torrare humor än vad jag har, det är en jävla bedrift!

Jag vet precis hur det är. Man blir så trött när man förväntar sig en sak och får en annan. Jäkla slarv överallt

Blir så jävla irriterad!
Men jag har skickat danskarna ett mail nu så vi får väl se vad dom säger om saken.

[boom]

Tror nästan att du kommer inte att reflektera över att det är högglans på dom.

[Tarzan]

Tror nästan att du kommer inte att reflektera över att det är högglans på dom.

Ett skämt från Boom! Nu har man sett allt!

Lycka till med bygget. Jag iakttar i bakgrunden

[Evil_Homer]

Tror nästan att du kommer inte att reflektera över att det är högglans på dom.

Tror inte du är medveten om det själv, men du var ju rätt rolig nu

[Evil_Homer]

Pratat lite med danskarna och dom skall försöka få hit den tredje waveguiden innan jul, dom hade missat detta med att jag ville ha mattsvarta och att det kostar extra om jag vill ha det.
Att dom är högblanka beror på att waveguiden får gelcoat på sig under processen dom görs.


Får väl köra en vända med svart plastidip istället för att skicka iväg dom igen.

Sjujävla finish på sakerna är det iaf!

[JonasW]

Bakom en ljudtransparent duk så kommer du aldrig att se att de är blanka.
Vore värre om de var vita.

[Evil_Homer]

Nu till en början så kommer det inte vara någon ljudtransparant duk, jag gick iväg och köpte en såg istället
Men det skall allt dit en framöver.

[Fjonkalicious]

Frågan är om man kan skapa matt yta med hjälp av någon av soda/kolsyreis/glasblästring istället för plastidip. Gelcoaten brukar ju vara hyffsat tjock och blästrar man fint så bör det inte påverkas. Obs, jag vet ej om det funkar, det är bara en tanke.

[bassman]

Jag skulle överväga matt klarlack. Jo faktiskt

[boom]

Frågan är om man kan skapa matt yta med hjälp av någon av soda/kolsyreis/glasblästring istället för plastidip. Gelcoaten brukar ju vara hyffsat tjock och blästrar man fint så bör det inte påverkas. Obs, jag vet ej om det funkar, det är bara en tanke.

soda blästring är bättre men man kan slipa med våt 1200 papper för att matta ner ytan.

[Nattlorden]

Bakom en ljudtransparent duk så kommer du aldrig att se att de är blanka.
Vore värre om de var vita.

Jag har aldrig sett min vita i16s bakom min akustiskt transparenta duk, inte ens när jag har lite småbelyst bakom. Syns mer ljus genom Jysks svarta velourtyg....

[JonasW]

Även om du inte skulle se den, så kan du ju absolut få starka reflektioner av vita föremål bakom duken som lyser tillbaka på duken.
Absolut inget att eftersträva.

Kanske ett mindre problem om man har black backing, men har man helt svart bakom duken så behövs ju inte black backing vilket är bättre rent akustiskt.

[Evil_Homer]

Jag är nog lite för feg för att göra något permanent, det är nog till att slänga upp dom som dom är till att börja med.
Är det blänk som stör ( som jag iofs misstänker att det kommer bli ) så får jag köra över dom med plastidip.
Det är bara att dra av om man nu skulle få för sig att man vill köra sakerna i vardagsrummet och ha högglans utav någon anledning.

[Evil_Homer]

Burkarna kommer vara i en baffelvägg, finns det några nackdelar med att lägga Seos 15 löst ovanpå lådan då?

Jag gillar utseendet då waveguiden ligger ovanpå samt att kör jag sönder drivern så är det otroligt lätt att komma åt att byta sakerna, bygger jag däremot in sakerna i lådan så blir det desto krångligare.

Vad tror ni?

[boom]

Tror nästan att du kommer inte att reflektera över att det är högglans på dom.

Tror inte du är medveten om det själv, men du var ju rätt rolig nu

tror nog att jag är medveten om det har 2st i pianolack på var sida om skärmen och kan påstå att man reflexterar inte så mycket på det att det skall blänka tillbaka.
jag har en helvit bakvägg med som grädde på moset .

[dac83]

Burkarna kommer vara i en baffelvägg, finns det några nackdelar med att lägga Seos 15 löst ovanpå lådan då?

Jag gillar utseendet då waveguiden ligger ovanpå samt att kör jag sönder drivern så är det otroligt lätt att komma åt att byta sakerna, bygger jag däremot in sakerna i lådan så blir det desto krångligare.

Vad tror ni?

du får tänka lite på diffraktionen kanske, jag är själv inte så djupt insatt i det men kanske andra som vet?

[ljungberg_Sthlm]

Burkarna kommer vara i en baffelvägg, finns det några nackdelar med att lägga Seos 15 löst ovanpå lådan då?

Jag gillar utseendet då waveguiden ligger ovanpå samt att kör jag sönder drivern så är det otroligt lätt att komma åt att byta sakerna, bygger jag däremot in sakerna i lådan så blir det desto krångligare.

Vad tror ni?

Jag har mina just nu lösa ovanpå lådan och det fungerar kanon. Om det är snyggt är upp till var och en att bestämma.

Waveguidsen kommer utan hål för montering vilket gör att man måste borra eller limma vilket jag i alla fall inte ville. Planen blir senare att bygga en sorts låda till dessa med funktionen att man lägger ner hornet ovanifrån på sin plats och sedan trycker dit ovandelen på lådan. Detta gör att det är lätt att komma åt hornet om något skulle behöva justeras. Tänk lite Altec Model 19 över det hela. Fast utan skruvade horn.

Ljudmässigt är jag fortfarande positivt överraskad att horn kan låta så pass bra utan en extra diskant, men man kanske börjar bli gammal och döv.

[Evil_Homer]

I väntan på arbetsbänken och att få upp lite ork i kroppen, så får jag väl posta par bilder med Seos 15 och drivern så man förstår hur feta sakerna är.

Pinbultarna är tyvärr förkorta, så dessa måste bytas ut mot snäppet längre diton.

[dac83]

men, ska du såga till materialet själv har du tänkt? jag har själv tillgång till ett litet sågbord men i såg snabbt att det inte är speciellt enkelt att få alla mått & vinklar rätt, anlitade det lokala snickeriet som vi har som kunder på jobbet och betalade bara 500kr i arbets kostnad för uppsågning av 4 skivor 22mm mdf som är exakt 90grader och +/- 0.3 mm, vart så jäkla enkelt att sätta ihop sen, men jag sågade till alla stag och förstärkningar själv sen.

[Evil_Homer]

Tänker allt försöka mig på att såga själv, har dragit igång ett gruppköp på arbetsskiva ala Festool samt köpt mig en Festool TS 55 rebq.
Så sakerna för att kunna göra riktiga snitt finns där, sånu är det upp till mannen bakom spakarna

[dac83]

Tänker allt försöka mig på att såga själv, har dragit igång ett gruppköp på arbetsskiva ala Festool samt köpt mig en Festool TS 55 rebq.
Så sakerna för att kunna göra riktiga snitt finns där, sånu är det upp till mannen bakom spakarna

ok, om du nu skulle få springor så rekomenderar jag det här limmet: http://www.biltema.se/sv/Bygg/Kemikalier/Lim/Snickerilim-2000018494/

fungerade riktigt bra, torkar fort också

[ljungberg_Sthlm]

Hur går det med bygget? Har du fått ihop lådorna än?

[Evil_Homer]

Har stått helt still, har försökt hitta ork i denna gamla kroppen och den lilla ork som har infunnit sig har gått till att renovera lite i huset.

Har även väntat in min arbetsbänk så man kan lägga rena snygga snitt, men den hämtades igår så nu börjar ursäkterna ta slut.

Har endel frågetecken kvar, tex hur jag skall fästa waveguiden i lådan utan att limma dit den.

[Fjonkalicious]

Har stått helt still, har försökt hitta ork i denna gamla kroppen och den lilla ork som har infunnit sig har gått till att renovera lite i huset.

Har även väntat in min arbetsbänk så man kan lägga rena snygga snitt, men den hämtades igår så nu börjar ursäkterna ta slut.

Har endel frågetecken kvar, tex hur jag skall fästa waveguiden i lådan utan att limma dit den.

Kan du komma in bakom waveguiden?

[paa]

Det går väl bra att limma med silikon, det är ju enkelt att skära bort med ett rakblad om det skulle behövas?
Men nu vill vi se bilder på arbetsbänken i aktion!

[Evil_Homer]

Jag är fortfarande inte klar över designen med lådan, men jag har fått klart för mig att IOM att jag skall ha lådorna i en baffelvägg så är det viktigt att det inte glipar mellan waveguide och baffelväggen.

Gör jag en traditionell låda och fäster waveguiden i den och behöver komma in igen så har jag skitit i det blå skåpet.

Men kanske att man kan göra som så att man bara fortsätter med högtalarbaffeln och lämnar öppet bakom denna?
Då kommer jag åt driver om man nu skulle behöva göra det i framtiden.

[paa]

Kanske du kan sätta en stor skruvad lucka i bakstycket, eller ha hela bakstycket skruvat.
Eller dela av med en vägg mellan basen och waveguiden och sedan ha lådan öppen bakom waveguiden?

[Adhoc]

Vilket som av Paas förslag skulle funka. Själv har jag alltid kört med bakstycket skruvat och infällt i lådan. Tex 25-30 mm fyrkantslister limmas fast som en ram inuti lådan och om bakstycket är tex 22 mm tjockt, 24-25 mm in från kanten på baksidan, så bakstycket kan tätas av med en gummilist utan att det sticker ut från lådan. Waveguiden och driver behöver inte sitta i ett inkapslat utrymme, det kan vara öppet bakåt.

Du ska nog sträva efter att ha så kort avstånd som möjligt mellan centrum på basen och centrum på waveguide för att Waslos filter ska funka som tänkt.

[ljungberg_Sthlm]

Skruva bakstycket så att du kommer åt och samtidigt kan laborera med isoleringen om du skulle vilja göra detta.

Jag köpte träfäste med gäng och skruv ifrån Sifverts, fungerar klockrent och man behöver inte vara rädd att förstöra lådan när man väl skall öppna och stänga.

Angående waveguidsen. Ställ dem raka och mät. Tillverka sedan en vagga att lägga dem i. Då behöver du bara silikona fast dem i framkant och behöver inte vara rädd att tyngden skulle skapa några sprickor i dem. Jag har gjort precis så då mina Altec-drivers väger bly.

[Evil_Homer]

Checklist

* Öppet bakom waveguiden/driver.
* Limma waveguide med silicon.
* Tillverka en vagga för drivern att ligga i.

Jag har gjort en grovskiss innan där centrum på drivern hamnar på 90-90,5cm, låter det rimligt då jag är 187 i strumplästen?

[Adhoc]

Om du ligger ned på golvet är 90 cm alldeles för högt placerat. Om du å andra sida står upp när du lyssnar, så är det alldeles för lågt placerat.

[Evil_Homer]

Tänker även på mina sidoväggar, det skall på lite material (hur mycket är inte tvärspikat än ) och IOM att jag har såpass smalt rum så hamnar burkarna rakt ut i hörnen.

( Måtten är innermått på lådan )
Måttet A måste därmed öka lite, eller skall jag dra fram burken den lilla biten istället?

[Evil_Homer]

Om du ligger ned på golvet är 90 cm alldeles för högt placerat. Om du å andra sida står upp när du lyssnar, så är det alldeles för lågt placerat.

Du är ju ungefär lika specifik i ditt svar som jag är i mina funderingar

[Evil_Homer]

Ett litet steg närmare...
Har kapat upp lite 30mm spåskiva till hanterbara bitar.
Måtten på lådan är inte helt spikade än, men materialet är hemma nu iaf.

[Evil_Homer]

Ska jag köra med ett par provburkar med måtten som jag visade bilder på i tidigare post, lådan hamnar på ca 95l minus stag och element ( om jag nu inte räknat galet i vanlig ordning )
Måste änna komma igång nu känner jag, samt kan behöva en rejäl spark i arslet.

[darkg]

[Adhoc]

Rejäl spark i röven på'n. Han flög iväg långt bort från snickarverksta'n tydligen.

[Evil_Homer]

Verkar inte bättre

[boom]

Det kanske blir som sagan om skräddaren.

[darkg]

Ja, vi drev honom för hårt

[Evil_Homer]

Det stora suget/lusten försvann lite när biorummets pengar försvann i fiber till huset, samt asfaltering utanför garaget.

Men sakerna ligger ju här...
Kanske man ska slänga in allt i bilen och dricka bärs i Motala och se om dom bygger ihop sig själv undertiden.

[Adhoc]

Gnällspik! Sätt igång o jobba nu så kanske du kommer i badbrallorna dessutom, lagom till säsongen.

[boom]

Det stora suget/lusten försvann lite när biorummets pengar försvann i fiber till huset, samt asfaltering utanför garaget.

Men sakerna ligger ju här...
Kanske man ska slänga in allt i bilen och dricka bärs i Motala och se om dom bygger ihop sig själv undertiden.

Ta med en räkmacka då så går det lättare.

[dac83]

[Evil_Homer]

Jaja vafan

[Aerob]

Du hade väl köpt massa roliga maskiner också, och arbetsbord? Finns inget att tveka på, bara att köra igång!

[rajapruk]

*Chuck Norris round-kick*

[rajapruk]

Hittade denna gamla tråden nu. Synd att inga bilder funkar.

[paa]

Kan det finnas en möjlighet att Evil_Homer kan lägga bilderna på någon annat ställe, och åter länka in de som är mest intressanta?

[MattiasBGD]

Hur går de?

[Evil_Homer]

Kikade in i min gamla tråd och jag ser dom gamla bilderna nu ifrån photobucket, iaf på sidan innan denna.
Hur ser det ut för er andra?


Jag har allt sneglat lite åt sakerna det sista, har varit påtok för mycket fixande med huset för någon ork med högtalarna.
Men det börjar se en ände på huset, altanen kvar men det är det fel årstid för att dona med nu.

Centerns låda är i stortsett färdig, men tror jag kommer behöva köra den uppochner då den hamnar såpass högt. ( läs ovan tvn. )

Drivern/Seos hamnar galet högt annars.

[Evil_Homer]

Såhär ser det ut strax bakom lyssningsplats just nu, helt galet skönt att slippa se alla burkar!


[paa]

Kikade in i min gamla tråd och jag ser dom gamla bilderna nu ifrån photobucket, iaf på sidan innan denna.
Hur ser det ut för er andra?

Nu syns bilderna igen, kul!

[rajapruk]

Ja det var kul att se.

Tycker du verkar vara på väldigt rätt väg i ditt tänk. Kommer bli grymt, om det blir av....
