Gruppköp Morellos PEQ, alla kort skickade

[HenrikE]

Nu är det dags att dra igång gruppköpet av Morellos parametriska EQ!

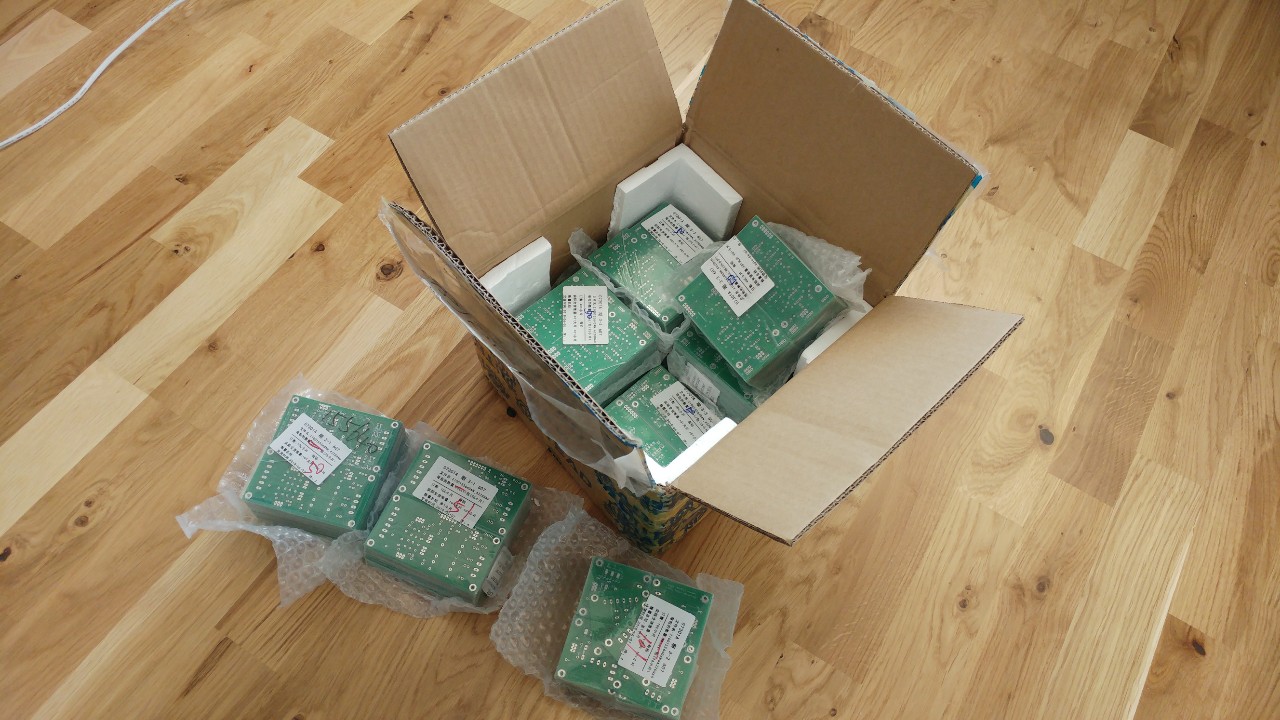

Alla kort är skickade!


Själva kretsen presenterades som en julklapp till forumet redan 2004: https://www.faktiskt.io/phpBB3/viewtopic.php?f=3&t=4344

Gruppköpet här gäller endast obestyckade kort. För PEQ-kort med komponenter se darkg:s tråd: https://www.faktiskt.io/phpBB3/viewtopic.php?f=3&t=67479

För att bygga en PEQ behövs minst en nätdel, ett reläkort och ett peq-kort. Ett ensamt peq-kort ger en notch för en kanal, så för fler notchar och fler kanaler behövs flera peq-kort. De kan dela på en nätdel. Ett reläkort räcker för stereo.

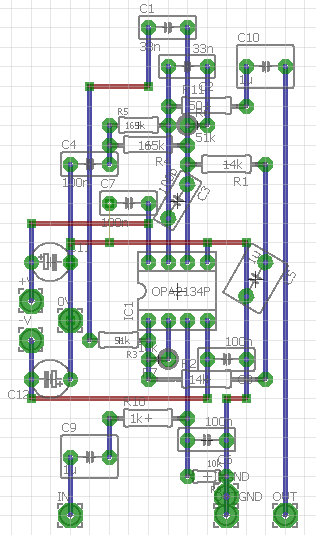

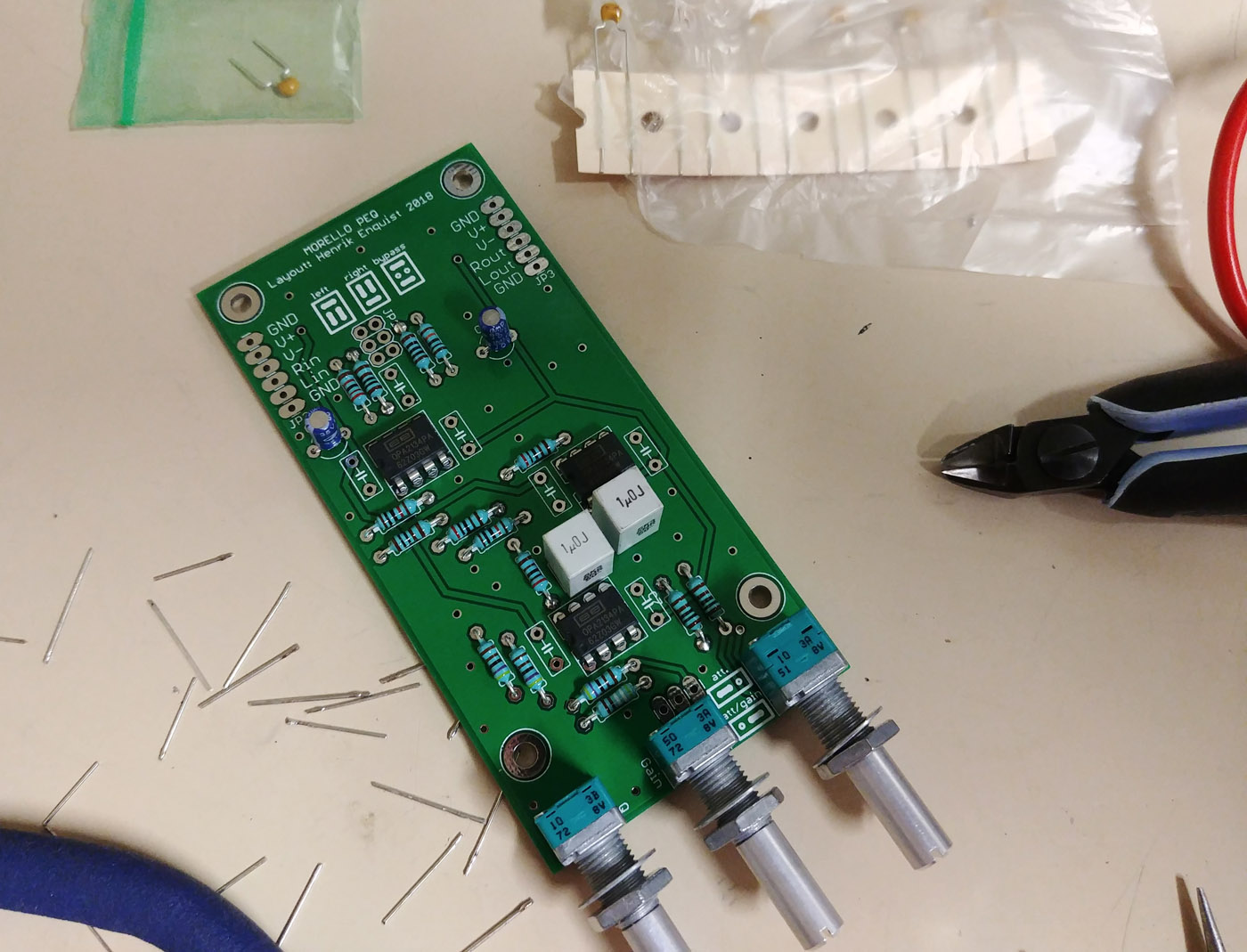

Så här ser min prototyp ut med ett ensamt peq-kort:



Vi börjar med att samla in intresseanmälningar. Skriv här i tråden eller skicka PM till mig och skriv tydligt hur många kort ni vill ha av varje sort (PEQ, nätdel, relä). Sista dagen för det blir 27:e Maj.

Troligen hamnar priset runt 10-20kr/kort. När vi vet hur många kort det blir kan jag räkna precis vad det blir. Därefter betalar var och en för sina kort plus emballage och porto. En vecka är väl rimligt att sätta av för det. Sen beställer jag korten, och när de kommer några veckor senare börjar jag skicka ut dem.

För att hålla ordning och reda tänker jag att den här tråden bara ska handla om gruppköpet. Allt annat som rör peq:en tas bättre i den andra peq-tråden: https://www.faktiskt.io/phpBB3/viewtopic.php?p=1960197#p1960197

Beställningslista. OBS OBS!! Jag har lagt till en kolumn som visar kort beställda ihop med komponenter i darkgs tråd också. Kolla att antalet stämmer med vad ni vill ha! Exempel: oa51 kommer få 8 tomma peq-kort plus 4 kort med komponentsats, alltså totalt 12 PEQ-kort.

Kod: Markera allt

Nick / Antal tomma PEQ-kort /PEQ-kort med komponenter / Antal nätdel / Antal relä
HenrikE   15   0   6   7
smile   16   0   6   8
Fostex   6   0   2   2
Talspolen   10   0   2   2
danfra   4   0   2   2
martinw   4   0   1   1
Empa   4   0   1   1
Aerob   10   0   2   2
avr7000   42   0   6   6
juanth   12   0   2   2
niclas_f   8   0   2   2
genstruktur   4   0   1   1
PerB   12   0   3   3
Kralle   10   0   2   2
_Stefan_   8   0   2   2
P-O   12   0   4   4
blixten_no1   4   0   2   2
Rille   2   0   1   1
seppuku   12   0   3   3
farbman   12   0   6   6
Johan_Lindroos    8   0   4   2
Alexi   2   0   1   1

leverans från darkg:
oa51   8   4   2   2
bootstrap   12   12   2   4
mawes   0   6   2   2
RogerGustavsson   10   4   2   2
-Palle-   2   2   1   1
bergggren   4   2   1   1
gopnik   0   4   1   2
anbac   10   8   4   4
kneten   4   4   2   2
gflar   20   4   4   4
fonzeka   4   4   2   2
bassman   12   6   3   3
paa   0   3   2   2
joros   4   4   1   1
Belker   0   4   2   2
Padda   6   2   4   4
AndersP   8   4   4   0
darkg   0   2   0   0


Summa: 400 + 100 + 100
