Renovering av OA116

[smorgar]

Här pågår det något lustigt med... Lite test för att se hur pass bra man kan få det


[smorgar]

Skruvarna fick sig 3 vändor med satin black


Tog tillvara på det förborrade hålet för kabelgenomförning till ingången för + -, borrade där efter två till med lika mellanrum
Löder på kablarna och monterar bananpluggarna och dess lilla hus


Huset fästes med m4, bricka och mutter, här använde jag mina 40mm m4 till skillnad från basen som klarade sig fint på 30mm
Bev väldigt nöjd med resultatet av alla timmars 3d-modelering och måttande. Ganska snyggt blev det ju med!



[smorgar]

Gillar inte smaken av ormolja, tror heller inte på tomten...
Tänkte att mina nyarenoverade högtalare skulle få sig en lite finare kabel.
Jag köpte på mig ett par meter av Supras Rondo 2,5mm kabel. Raka bananer till högtalarna och 90grader till förstärkaren så att jag kan få upp tv-bänken så nära väggen som möjligt.
Jag uppskattar trevliga kablar och denna är väldigt mjuk och fin. Känns ju som en rejäl kabel när den är så pass tjock som den är men hälften av innehållet är tygsnöre
Testade att trycka in den i bananerna på bottenplattan och kabeln lägger sig i en fin jämn båge ner mot golvet och undviker baselementet perfekt.


[smorgar]

Vaknade i morse och kände att: "näe jag är inte nöjd med hur lödningarna blev i bananhuset".
Så det fick komma loss igen, tog bort bladkontakterna som jag tidigare lött på och inte var nöjd med, upptäckte också att dom satt lite löst och så får det ju inte vara. Det är extremt svårt att dra åt muttrarna i bananhuset.
Nu lödde jag rakt på gängorna till bananhonan, mycket bättre. Passade också på att täta huset med lite tätningslist.


Lackningen av skruvarna fick blandat resultat. Vissa blev okej, de flesta blev lite knottriga och släpper färg väldigt lätt.
En sjuhelsikes massa slipande med sandpapper för att få bort den gamla färgen och göra om och rätt.


Några timmar och svordomar senare


Nu åker dom på primer och sen ny färg och sen mattlack på det.

[smorgar]

Så då har jag varit och hämtat lådorna hos lackfirman.

Reslutatet lämnar allt att önska. Det är både gropar och bubblor i lacken. Emblemen togs inte loss utan man har lackat rakt över allt.
Panelerna hade börjat sära lite på sig och det skulle man limma och klämma ihop, det gjorde man inte.
Man skulle maskera hela toppen och botten så att ingen färg kom in i lådan. Det gjorde man inte så nu är serienummer och allt sånt borta, men lådorna är nu svarta på insidan så det är väl fint om man ska försöka se något ljus i denna historian. Vadderingen som tidigare ägare har limmat in i lådan (nån sorts självhäftande absorbent) är nu svarta och frasiga i lack.

Man skulle dessutom limma den regel som huserar skruvhålen i lådorna då den hade släppt lite längst med en långsida upptill. Jag var väldigt noga med att poängtera att den måste limmas från insidan och den måste sitta tight längst med väggen. Istället har man bänt ut regeln och fyllt på med en stor mängd epoxy så nu är regeln böjd in mot lådan och skruvhålen sitter längre inte där dom ska sitta så det går inte att sätta ihop den.

Jag vet helt ärligt inte riktigt vad jag ska göra i detta läget. Jag är osäker på om det är värt att rädda lådorna.
Jag tänker att jag får be en snickarfirma bygga mig ett par nya men är det någon som har en ritning på OA116 som jag kan skicka till ett snickeri? Jag vill minnas att jag sett folk bygga OA14 eller om det var OA116 men det var många många år sen...

Har någon en ritning på OA116 så är jag villig att betala för den!

[RogerGustavsson]

Vad synd! Har följt renoveringen med intresse men så här får det inte sluta, vilka klåpare.

[smorgar]

Vad synd! Har följt renoveringen med intresse men så här får det inte sluta, vilka klåpare.

Ja det känns inte roligt alls. Gör ont i Hifi-hjärtat!

[smorgar]

Mått är mätta och modelering klar...

Utsidan:
långsida 45.5cm
kortsida 26.3cm
höjd 53cm
-----
väggar 1.2cm tjocka
hyllplan 1.3cm tjocka
övre inre kant 0,8cm tjock
övre inre kant 1.3cm hög
stort hål i inneplan: 2cm från kanterna åt alla håll förutom bakåt där de mindre hålen är
stora hålet är 20cm i diameter och är cm 2cm från väggar
de mindre hålen är 9cm i diameter och är 1,5cm från väggar
det minsta hålet är 4cm i diameter mitt i mellan de fyra mindre hålen
första plattan från toppkanten är 16cm ner
nästa platta är 13cm ner från den översta plattan
sista plattan är 13cm från botten

Om någon råkar ha en isärplockad OA116 och kan verifiera mina mått så vore det oerhört uppskattat.


Någon i Göteborg som har tillgång till CNC och kan hjälpa mig?
Kan givetvis ratta fram en CNC ritnig men jag är helt okunnig i hur man gör det, det borde inte vara så svårt hoppas jag...


[smorgar]

Skam den som ger sig, satt uppe halva natten med en vass mora i kombination med hammare och bankade loss lim för att sedan limma om kanlisten. Limmet är inte tort ännu men det ser mycket lovande ut!
Jag har fått kontakt med en gammal vän som är duktig på CAD och CNC-grejer så han kan hjälpa mig att ta fram en ritning för nya lådor. Men tills dess så kör jag på orginallådorna...

Stoppade i lite glasfiberisolering. Jag hittade att Hornbach hade ett glasfiberdrev som nästan hade rätt mått:
https://www.hornbach.se/p/isolering-iso ... m/8873437/ - Väldigt lättjobbad, bara att rulla ut, klipp av och stoppa i.
Man får lägga dubbla lager då den är 30mm tjock istället för 50mm som orginalstoppningen är. Man får då ytterligare 10mm utöver orginal och det ändrar ju lådvolymen och dämningen en aning men inte allt för mycket hoppas jag. Jag märkte att jag förmodligen har mätt orginaldämningen fel, ganska svårmätt när den var så luddig och trasig som min var. Jag mätte den till 100mm höjd men den är nog snarare 110mm i höjd så jag tror att mina extra 10mm glasfiber i sidled kompenserar för de saknade 10mm i höjd.
Ska klippa till glasfibret lite mer precist och dammsuga ur lådorna innan dom stängs...


Rör limmas med Casco Universal Aqua då detta lim går att ta bort utan större problem i denna applicering. Rören sitter tight i basreflexerna redan som dom är så jag säkrar bara upp med lite extra täthet och tålighet. Portarna i sig är limmade med Casco Superfix på undersidan och sen extra tätade med silikon på insidan


[smorgar]

Frågar någon kunnig: Visst är det okej att dra baselementets kabel runt spolen på det viset jag jag gjort på bilden ovan?
Jag är osäker och antar att det är okej men lika bra att fråga någon expert

[smorgar]

Vaknade strax efter 08:00 i morse som ett barn på julafton och kunde verkligen inte somna om även om jag var uppe långt in på småtimmarna.
Limningen på regeln i toppen av ena lådan var halvtorr vid detta laget. Jag tänkte att eftersom jag limmat den så pass elegant att man inte kan komma i kontakt med limmet så är det bara att köra på. Dessutom bra om limmet torkar när topbafflarna sitter på för då hamnar den ju precis exakt där den ska vara.

Jag tog bort gummilisterna som finns på plastramen i toppen innan jag skickade in lådorna för lackering. Rengjorde dom och fick dom både rena men också mjuka och fina igen. När jag satte tillbaka gummilisterna så insåg jag att dom har för ganska många år sen gett så pass vika att dom inte längre fyller sitt syfte. Jag lät dom vara kvar men jag tätade runt båda topbafflarna med tätningslist från Hifikit. Håltång för att inte blockera hålen i hörnen som ska passa med piggarna i plastramen i lådan. Hålen för skruvarna är mestadels öppna, men dom är så grovgängade att det där löser sig själv.


Lite kabeldragning från nedre filterkortet


Jag har ganska länge funderat på vad den bästa löstningen för att få fast kablarna i röret är. Jag tänkte att såna plastgrunkor som är till för att hålla fast usbkablar etc kanske är bra, ett par såna längst med och kablarna snyggt hållna där. Men jag vill inte att saker ska kunna skramla utan hållas fint på plats men ändå gå att ta loss. Tejp går ju bra men vilken sort borde man använda då...? Mot en stor kasse med allehanda tejp i hopp om fynd!
Jag fyndade en hel rulle med Tesa dubbelhäftande kardborre i bredden av ett bilbälte eller något åt det hållet. Bingo!
Denna kommer ju sitta i år och dar och ändå kan man justera kablar eller vad man nu vill göra i framtiden.


Vill som sagt inte att saker ska skrama så kabeln till basen i botten har jag dragit lite listigt runt spolen och sen S-vängd in i håligheten på insidan av basporten. Såklart vill jag inte att saker ska varken flytta på sig eller gud förbjude skramla så kabeln får et par duttar smältlim för att hållas på plats.
På bilden så ser det ut som att röret sitter snett i porten, men det är en synvilla!


Då var båda bottenplattorna fullständigt kompletta och redo för montering i lådorna.
Allt kablage på bottenplattan är väldigt noga draget. Det sitter som tyskarna säger; "gutentight", dvs att allt sitter fast där det ska vara utan att vara för hårt spänt ellet åtdraget. Det finns lite slack, men inget kan flytta sig.


Då var det dags för bottenplattan att hitta hem igen. Jag lackade om skruvarna men eftersom jag är en total amatör och det är första gången jag använder sprayfärg så blev det lite väl tjockt... Skruvarna blev som lite bulliga och korset i toppen är längre inte helt 100. Extremt lätt att glida ur skåran men det är bara sprayfärg som ger sig som tur är.


Mellanregister monterat i toppen, de nya internkablaget är lite mer givmilt i längd och inte "irriterande korta" som Grafpro så pricksäkert beskriver det. Det gör livet mycket lättare i detta läget. Kabeln till mellanregistret lägger jag mellan glasfiberisoleringen och plattan som isoleringen ligger på. Så att kabeln har lite lite slack men sitter där den ska utan att kunna skapa missljud eller oreda. Likaså kablarna till diskantfiltret.


Och där var diskantplattorna på plats. Och projektet når sitt slut för denna gången.
När jag får lite ny energi så kommer jag att fräsa två helt nya lådor med CNC men den resan får sin egna tråd när den tiden kommer.
Dom kommer ha perfekt finish. Bafflarna kommer att monteras med maskinskruv och stålgänga på insidan.




[Kermit116]

Bravo! Vrålsnyggt allt.

Men...

Din senaste post är från klockan 22.10 och nu är klockan 22.37. Hur låter dom?

[smorgar]

Bravo! Vrålsnyggt allt.

Men...

Din senaste post är från klockan 22.10 och nu är klockan 22.37. Hur låter dom?

Tackar tackar!

Jag insåg nu när jag tittade på mina bilder att jag har ju glömt en högst viktig grej: Dekalerna!
Nya lådor kommer ju på plats när jag har tid och lust men bottenplattan kommer bestå och där med så får jag ju också fästa OA116 dekalen i botten.

Så hur låter dom undrar du. Jag vet faktiskt inte riktigt vad jag ska säga... Fantastiskt! Jag hade innan renoveringen problem med stereobilden och svagt mellanregister där vissa typ av manliga röster som drunknade bakom allt och man hörde knappt vad dom sades. Allt detta är löst nu!
Dom är väldigt detaljerade och tighta, men samtidigt stora, luftiga och bakåtlutade/avslappnade i sin ton. Basen är grymt imponerande och allt låter väldigt sammanhängande på ett förbryllande magiskt vis. Det är svårt att beskriva ljud med ord på detta viset och man säger ju att en bild säger mer än tusen ord men jag vet inte ens om tusen bilder skulle räcka till...
Jag är otroligt nöjd med hur dom låter och jag älskar dom!

Igår när jag kopplade in dom så la sig kabeln lite dumt och jag tänkte att jag drar ut bananpluggarna ur stärkaren och vrider lite på kabeln så att den inte ligger vriden. Första in och urkopplingen med en helt ny bananplug. Den gick i småbitar och jag fick ta en tång och dra ur själva pluggen ur stärkaren. Aldrig sett på maken! Den är köpt i en butik här i närheten så jag får åka och byta den i morgon.


Det kommer snygga bilder på min uppsättning när jag är klar med vardagsrummet. Jobbar just på ett par absorbenter som ska kläs och hängas upp på väggen samt 5 tavlor och en rolig Hifi-klocka jag satte ihop här om dagen.
Skivan är: Ovnimoon - Galactic mantra (som var grovt repad från fabrik)


[smorgar]

Här är urverket jag använde mig av om någon skulle vilja bygga en egen klocka: https://www.hornbach.se/p/klocka-cutcas ... /10349966/
Urverket är nästan helt ljudlöst (man får stå väldigt nära och ha helt tyst rum för att höra den) när det hänger på väggen men surrar lite om man lägger den på sitt bakstycke.

[paa]

Här pågår det något lustigt med... Lite test för att se hur pass bra man kan få det


Är det 3d printad? Har du skapat printfilen själv?

[RogerGustavsson]

Igår när jag kopplade in dom så la sig kabeln lite dumt och jag tänkte att jag drar ut bananpluggarna ur stärkaren och vrider lite på kabeln så att den inte ligger vriden. Första in och urkopplingen med en helt ny bananplug. Den gick i småbitar och jag fick ta en tång och dra ur själva pluggen ur stärkaren. Aldrig sett på maken! Den är köpt i en butik här i närheten så jag får åka och byta den i morgon.

Lite bristfällig konstruktion och så rider de väl på namnet Nakamichi skulle jag tro (som förmodligen inte alls har med det ursprungliga företaget att göra). Skruvförbindelse är sällan optimalt, lödning bättre.

[smorgar]

Igår när jag kopplade in dom så la sig kabeln lite dumt och jag tänkte att jag drar ut bananpluggarna ur stärkaren och vrider lite på kabeln så att den inte ligger vriden. Första in och urkopplingen med en helt ny bananplug. Den gick i småbitar och jag fick ta en tång och dra ur själva pluggen ur stärkaren. Aldrig sett på maken! Den är köpt i en butik här i närheten så jag får åka och byta den i morgon.

Lite bristfällig konstruktion och så rider de väl på namnet Nakamichi skulle jag tro (som förmodligen inte alls har med det ursprungliga företaget att göra). Skruvförbindelse är sällan optimalt, lödning bättre.

Oj detta har jag ingen koll på, jag bara antog att det var kvalitetspluggar från japan. Jag borde kanske skaffa något helt annat bättre eller vad tror du?
Fick lite avsmak för dessa pluggarna när den trillade isär och jag såg hur vek konstruktionen i den var...

[Edit] Herre gud... jag googlade lite nu och hittar exakt samma pluggar fast utan "Nakamichi" på för 149kr för 10st... [/Edit]

[smorgar]

Här pågår det något lustigt med... Lite test för att se hur pass bra man kan få det


Är det 3d printad? Har du skapat printfilen själv?

Japp dom är 3d-printade, filen kommer från en annan tråd där någon hade fått tag i något företag som kunde få fram dessa i mässing. Sjukt snyggt men verkar vara helt omöjligt att få tag på idag.
Alla utskrifterna i bild är lite olika med olika inställningar, material, huvud, bottenplatta etc.

Om någon vet hur man kan få tag på nya emblem i mässing eller annan metall så hör gärna av er!

[smorgar]

Satt och letade 90-graders bananpluggar i lämplig kvalitet och pris.

Snubblade över dessa tonbyglarna/bryggorna för ett väldigt förmånligt pris! Skriver det här om någon har behov.
https://www.amazon.se/-/en/Circuit-Sock ... DG2EsKTGX6

[smorgar]

Jag har ju fått en hel del delar över efter renoveringen av både mina OA14 och nu OA116 som bara kommer samla damm hos mig.
Om någon har behov av något så säg till så kommer vi överens om något lämpligt trevligt pris.

2st cannon 4-pin XLR hona+hane
8st rullhjul med fästen (OA116/OA2212)
7 fötter till OA14 (de flesta lite spruckna och tejpade)
4 tonbyglar (två blå, två röda från OA116)
Mer eller mindre komplett internkablage till OA116 (några utan bladkontakten som är 2,5mm)
2st B65oa-ii
1st Seas Prestige H1208 L22RN4X/P som har en liten liten spricka i kanthupphängingen
Allt detta är såklart kosmetiskt slitet med åren men fullt fungerande.

Sen så har jag två hus till bananhonor för konveringering av Cannon till bananpluggar för OA116. Det är bara själva husen, bananhonorna får man ordna fram på annat håll. Dessa har jag gett 329kr för då med bananhonorna så jag kan tänka mig 100kr+frakt för paret.
https://www.hifikit.se/holjen-till-hogt ... sonab.html
https://www.hifikit.se/tillverkare/jant ... ickel.html (Bananhuset är utformat för denna plug)

[RogerGustavsson]

Satt och letade 90-graders bananpluggar i lämplig kvalitet och pris.

Snubblade över dessa tonbyglarna/bryggorna för ett väldigt förmånligt pris! Skriver det här om någon har behov.
https://www.amazon.se/-/en/Circuit-Sock ... DG2EsKTGX6

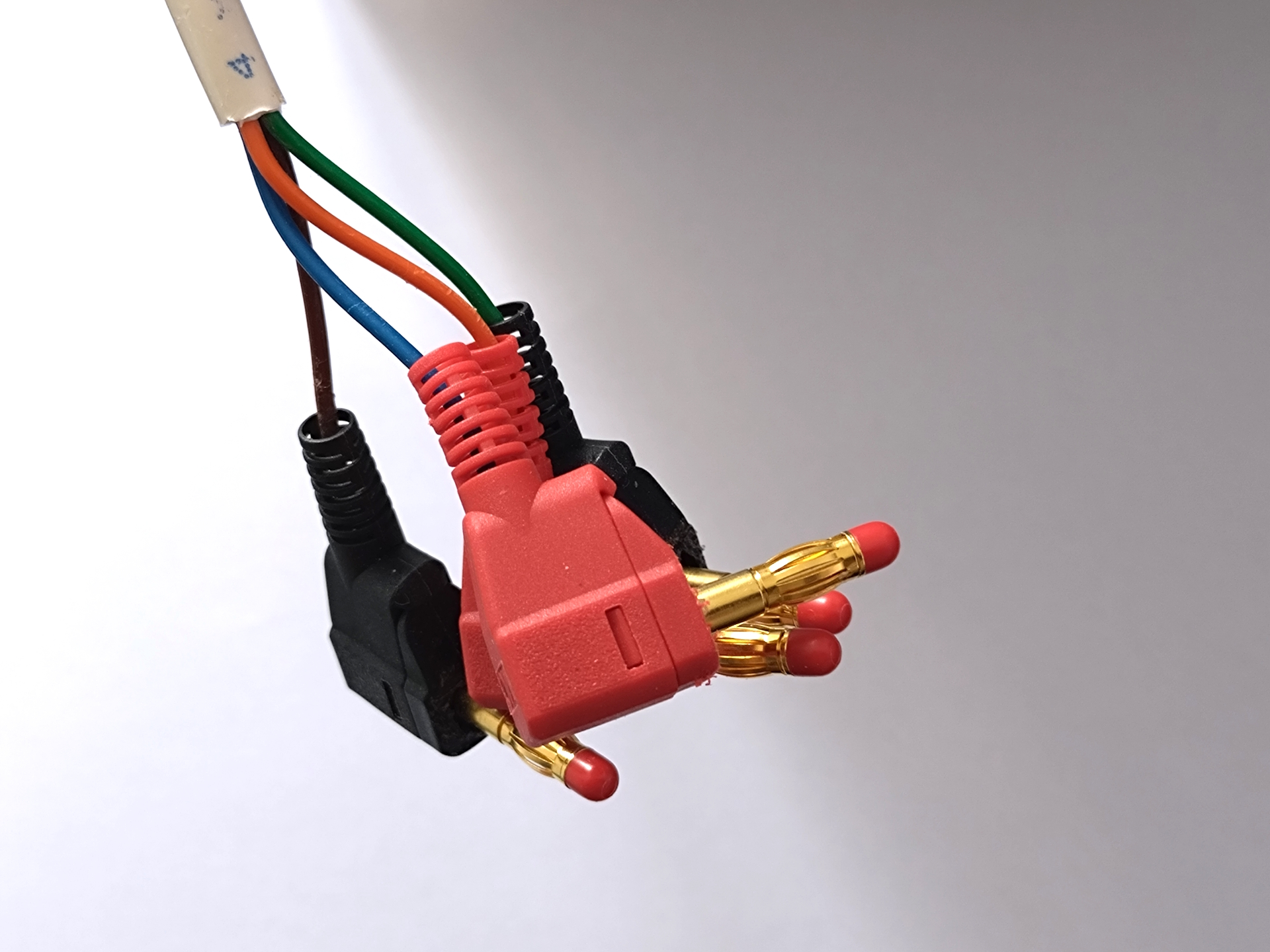

Asiaterna är duktiga på göra saker som liknar de "äkta" men ofta utan kvalitet. Jag kör med Stäublis vinklade bananer som är tänkta för beröringsskyddade honor. Går att kapa bort beröringsskyddet.
