Renovering av OA116

[smorgar]

Här pågår det något lustigt med... Lite test för att se hur pass bra man kan få det


[smorgar]

Skruvarna fick sig 3 vändor med satin black


Tog tillvara på det förborrade hålet för kabelgenomförning till ingången för + -, borrade där efter två till med lika mellanrum
Löder på kablarna och monterar bananpluggarna och dess lilla hus


Huset fästes med m4, bricka och mutter, här använde jag mina 40mm m4 till skillnad från basen som klarade sig fint på 30mm
Bev väldigt nöjd med resultatet av alla timmars 3d-modelering och måttande. Ganska snyggt blev det ju med!



[smorgar]

Gillar inte smaken av ormolja, tror heller inte på tomten...
Tänkte att mina nyarenoverade högtalare skulle få sig en lite finare kabel.
Jag köpte på mig ett par meter av Supras Rondo 2,5mm kabel. Raka bananer till högtalarna och 90grader till förstärkaren så att jag kan få upp tv-bänken så nära väggen som möjligt.
Jag uppskattar trevliga kablar och denna är väldigt mjuk och fin. Känns ju som en rejäl kabel när den är så pass tjock som den är men hälften av innehållet är tygsnöre
Testade att trycka in den i bananerna på bottenplattan och kabeln lägger sig i en fin jämn båge ner mot golvet och undviker baselementet perfekt.


[smorgar]

Vaknade i morse och kände att: "näe jag är inte nöjd med hur lödningarna blev i bananhuset".
Så det fick komma loss igen, tog bort bladkontakterna som jag tidigare lött på och inte var nöjd med, upptäckte också att dom satt lite löst och så får det ju inte vara. Det är extremt svårt att dra åt muttrarna i bananhuset.
Nu lödde jag rakt på gängorna till bananhonan, mycket bättre. Passade också på att täta huset med lite tätningslist.


Lackningen av skruvarna fick blandat resultat. Vissa blev okej, de flesta blev lite knottriga och släpper färg väldigt lätt.
En sjuhelsikes massa slipande med sandpapper för att få bort den gamla färgen och göra om och rätt.


Några timmar och svordomar senare


Nu åker dom på primer och sen ny färg och sen mattlack på det.

[smorgar]

Så då har jag varit och hämtat lådorna hos lackfirman.

Reslutatet lämnar allt att önska. Det är både gropar och bubblor i lacken. Emblemen togs inte loss utan man har lackat rakt över allt.
Panelerna hade börjat sära lite på sig och det skulle man limma och klämma ihop, det gjorde man inte.
Man skulle maskera hela toppen och botten så att ingen färg kom in i lådan. Det gjorde man inte så nu är serienummer och allt sånt borta, men lådorna är nu svarta på insidan så det är väl fint om man ska försöka se något ljus i denna historian. Vadderingen som tidigare ägare har limmat in i lådan (nån sorts självhäftande absorbent) är nu svarta och frasiga i lack.

Man skulle dessutom limma den regel som huserar skruvhålen i lådorna då den hade släppt lite längst med en långsida upptill. Jag var väldigt noga med att poängtera att den måste limmas från insidan och den måste sitta tight längst med väggen. Istället har man bänt ut regeln och fyllt på med en stor mängd epoxy så nu är regeln böjd in mot lådan och skruvhålen sitter längre inte där dom ska sitta så det går inte att sätta ihop den.

Jag vet helt ärligt inte riktigt vad jag ska göra i detta läget. Jag är osäker på om det är värt att rädda lådorna.
Jag tänker att jag får be en snickarfirma bygga mig ett par nya men är det någon som har en ritning på OA116 som jag kan skicka till ett snickeri? Jag vill minnas att jag sett folk bygga OA14 eller om det var OA116 men det var många många år sen...

Har någon en ritning på OA116 så är jag villig att betala för den!

[RogerGustavsson]

Vad synd! Har följt renoveringen med intresse men så här får det inte sluta, vilka klåpare.

[smorgar]

Vad synd! Har följt renoveringen med intresse men så här får det inte sluta, vilka klåpare.

Ja det känns inte roligt alls. Gör ont i Hifi-hjärtat!

[smorgar]

Mått är mätta och modelering klar...

Utsidan:
långsida 45.5cm
kortsida 26.3cm
höjd 53cm
-----
väggar 1.2cm tjocka
hyllplan 1.3cm tjocka
övre inre kant 0,8cm tjock
övre inre kant 1.3cm hög
stort hål i inneplan: 2cm från kanterna åt alla håll förutom bakåt där de mindre hålen är
stora hålet är 20cm i diameter och är cm 2cm från väggar
de mindre hålen är 9cm i diameter och är 1,5cm från väggar
det minsta hålet är 4cm i diameter mitt i mellan de fyra mindre hålen
första plattan från toppkanten är 16cm ner
nästa platta är 13cm ner från den översta plattan
sista plattan är 13cm från botten

Om någon råkar ha en isärplockad OA116 och kan verifiera mina mått så vore det oerhört uppskattat.


Någon i Göteborg som har tillgång till CNC och kan hjälpa mig?
Kan givetvis ratta fram en CNC ritnig men jag är helt okunnig i hur man gör det, det borde inte vara så svårt hoppas jag...


[smorgar]

Skam den som ger sig, satt uppe halva natten med en vass mora i kombination med hammare och bankade loss lim för att sedan limma om kanlisten. Limmet är inte tort ännu men det ser mycket lovande ut!
Jag har fått kontakt med en gammal vän som är duktig på CAD och CNC-grejer så han kan hjälpa mig att ta fram en ritning för nya lådor. Men tills dess så kör jag på orginallådorna...

Stoppade i lite glasfiberisolering. Jag hittade att Hornbach hade ett glasfiberdrev som nästan hade rätt mått:
https://www.hornbach.se/p/isolering-iso ... m/8873437/ - Väldigt lättjobbad, bara att rulla ut, klipp av och stoppa i.
Man får lägga dubbla lager då den är 30mm tjock istället för 50mm som orginalstoppningen är. Man får då ytterligare 10mm utöver orginal och det ändrar ju lådvolymen och dämningen en aning men inte allt för mycket hoppas jag. Jag märkte att jag förmodligen har mätt orginaldämningen fel, ganska svårmätt när den var så luddig och trasig som min var. Jag mätte den till 100mm höjd men den är nog snarare 110mm i höjd så jag tror att mina extra 10mm glasfiber i sidled kompenserar för de saknade 10mm i höjd.
Ska klippa till glasfibret lite mer precist och dammsuga ur lådorna innan dom stängs...


Rör limmas med Casco Universal Aqua då detta lim går att ta bort utan större problem i denna applicering. Rören sitter tight i basreflexerna redan som dom är så jag säkrar bara upp med lite extra täthet och tålighet. Portarna i sig är limmade med Casco Superfix på undersidan och sen extra tätade med silikon på insidan


[smorgar]

Frågar någon kunnig: Visst är det okej att dra baselementets kabel runt spolen på det viset jag jag gjort på bilden ovan?
Jag är osäker och antar att det är okej men lika bra att fråga någon expert

[smorgar]

Vaknade strax efter 08:00 i morse som ett barn på julafton och kunde verkligen inte somna om även om jag var uppe långt in på småtimmarna.
Limningen på regeln i toppen av ena lådan var halvtorr vid detta laget. Jag tänkte att eftersom jag limmat den så pass elegant att man inte kan komma i kontakt med limmet så är det bara att köra på. Dessutom bra om limmet torkar när topbafflarna sitter på för då hamnar den ju precis exakt där den ska vara.

Jag tog bort gummilisterna som finns på plastramen i toppen innan jag skickade in lådorna för lackering. Rengjorde dom och fick dom både rena men också mjuka och fina igen. När jag satte tillbaka gummilisterna så insåg jag att dom har för ganska många år sen gett så pass vika att dom inte längre fyller sitt syfte. Jag lät dom vara kvar men jag tätade runt båda topbafflarna med tätningslist från Hifikit. Håltång för att inte blockera hålen i hörnen som ska passa med piggarna i plastramen i lådan. Hålen för skruvarna är mestadels öppna, men dom är så grovgängade att det där löser sig själv.


Lite kabeldragning från nedre filterkortet


Jag har ganska länge funderat på vad den bästa löstningen för att få fast kablarna i röret är. Jag tänkte att såna plastgrunkor som är till för att hålla fast usbkablar etc kanske är bra, ett par såna längst med och kablarna snyggt hållna där. Men jag vill inte att saker ska kunna skramla utan hållas fint på plats men ändå gå att ta loss. Tejp går ju bra men vilken sort borde man använda då...? Mot en stor kasse med allehanda tejp i hopp om fynd!
Jag fyndade en hel rulle med Tesa dubbelhäftande kardborre i bredden av ett bilbälte eller något åt det hållet. Bingo!
Denna kommer ju sitta i år och dar och ändå kan man justera kablar eller vad man nu vill göra i framtiden.


Vill som sagt inte att saker ska skrama så kabeln till basen i botten har jag dragit lite listigt runt spolen och sen S-vängd in i håligheten på insidan av basporten. Såklart vill jag inte att saker ska varken flytta på sig eller gud förbjude skramla så kabeln får et par duttar smältlim för att hållas på plats.
På bilden så ser det ut som att röret sitter snett i porten, men det är en synvilla!


Då var båda bottenplattorna fullständigt kompletta och redo för montering i lådorna.
Allt kablage på bottenplattan är väldigt noga draget. Det sitter som tyskarna säger; "gutentight", dvs att allt sitter fast där det ska vara utan att vara för hårt spänt ellet åtdraget. Det finns lite slack, men inget kan flytta sig.


Då var det dags för bottenplattan att hitta hem igen. Jag lackade om skruvarna men eftersom jag är en total amatör och det är första gången jag använder sprayfärg så blev det lite väl tjockt... Skruvarna blev som lite bulliga och korset i toppen är längre inte helt 100. Extremt lätt att glida ur skåran men det är bara sprayfärg som ger sig som tur är.


Mellanregister monterat i toppen, de nya internkablaget är lite mer givmilt i längd och inte "irriterande korta" som Grafpro så pricksäkert beskriver det. Det gör livet mycket lättare i detta läget. Kabeln till mellanregistret lägger jag mellan glasfiberisoleringen och plattan som isoleringen ligger på. Så att kabeln har lite lite slack men sitter där den ska utan att kunna skapa missljud eller oreda. Likaså kablarna till diskantfiltret.


Och där var diskantplattorna på plats. Och projektet når sitt slut för denna gången.
När jag får lite ny energi så kommer jag att fräsa två helt nya lådor med CNC men den resan får sin egna tråd när den tiden kommer.
Dom kommer ha perfekt finish. Bafflarna kommer att monteras med maskinskruv och stålgänga på insidan.




[Kermit116]

Bravo! Vrålsnyggt allt.

Men...

Din senaste post är från klockan 22.10 och nu är klockan 22.37. Hur låter dom?

[smorgar]

Bravo! Vrålsnyggt allt.

Men...

Din senaste post är från klockan 22.10 och nu är klockan 22.37. Hur låter dom?

Tackar tackar!

Jag insåg nu när jag tittade på mina bilder att jag har ju glömt en högst viktig grej: Dekalerna!
Nya lådor kommer ju på plats när jag har tid och lust men bottenplattan kommer bestå och där med så får jag ju också fästa OA116 dekalen i botten.

Så hur låter dom undrar du. Jag vet faktiskt inte riktigt vad jag ska säga... Fantastiskt! Jag hade innan renoveringen problem med stereobilden och svagt mellanregister där vissa typ av manliga röster som drunknade bakom allt och man hörde knappt vad dom sades. Allt detta är löst nu!
Dom är väldigt detaljerade och tighta, men samtidigt stora, luftiga och bakåtlutade/avslappnade i sin ton. Basen är grymt imponerande och allt låter väldigt sammanhängande på ett förbryllande magiskt vis. Det är svårt att beskriva ljud med ord på detta viset och man säger ju att en bild säger mer än tusen ord men jag vet inte ens om tusen bilder skulle räcka till...
Jag är otroligt nöjd med hur dom låter och jag älskar dom!

Igår när jag kopplade in dom så la sig kabeln lite dumt och jag tänkte att jag drar ut bananpluggarna ur stärkaren och vrider lite på kabeln så att den inte ligger vriden. Första in och urkopplingen med en helt ny bananplug. Den gick i småbitar och jag fick ta en tång och dra ur själva pluggen ur stärkaren. Aldrig sett på maken! Den är köpt i en butik här i närheten så jag får åka och byta den i morgon.


Det kommer snygga bilder på min uppsättning när jag är klar med vardagsrummet. Jobbar just på ett par absorbenter som ska kläs och hängas upp på väggen samt 5 tavlor och en rolig Hifi-klocka jag satte ihop här om dagen.
Skivan är: Ovnimoon - Galactic mantra (som var grovt repad från fabrik)


[smorgar]

Här är urverket jag använde mig av om någon skulle vilja bygga en egen klocka: https://www.hornbach.se/p/klocka-cutcas ... /10349966/
Urverket är nästan helt ljudlöst (man får stå väldigt nära och ha helt tyst rum för att höra den) när det hänger på väggen men surrar lite om man lägger den på sitt bakstycke.

[paa]

Här pågår det något lustigt med... Lite test för att se hur pass bra man kan få det


Är det 3d printad? Har du skapat printfilen själv?

[RogerGustavsson]

Igår när jag kopplade in dom så la sig kabeln lite dumt och jag tänkte att jag drar ut bananpluggarna ur stärkaren och vrider lite på kabeln så att den inte ligger vriden. Första in och urkopplingen med en helt ny bananplug. Den gick i småbitar och jag fick ta en tång och dra ur själva pluggen ur stärkaren. Aldrig sett på maken! Den är köpt i en butik här i närheten så jag får åka och byta den i morgon.

Lite bristfällig konstruktion och så rider de väl på namnet Nakamichi skulle jag tro (som förmodligen inte alls har med det ursprungliga företaget att göra). Skruvförbindelse är sällan optimalt, lödning bättre.

[smorgar]

Igår när jag kopplade in dom så la sig kabeln lite dumt och jag tänkte att jag drar ut bananpluggarna ur stärkaren och vrider lite på kabeln så att den inte ligger vriden. Första in och urkopplingen med en helt ny bananplug. Den gick i småbitar och jag fick ta en tång och dra ur själva pluggen ur stärkaren. Aldrig sett på maken! Den är köpt i en butik här i närheten så jag får åka och byta den i morgon.

Lite bristfällig konstruktion och så rider de väl på namnet Nakamichi skulle jag tro (som förmodligen inte alls har med det ursprungliga företaget att göra). Skruvförbindelse är sällan optimalt, lödning bättre.

Oj detta har jag ingen koll på, jag bara antog att det var kvalitetspluggar från japan. Jag borde kanske skaffa något helt annat bättre eller vad tror du?
Fick lite avsmak för dessa pluggarna när den trillade isär och jag såg hur vek konstruktionen i den var...

[Edit] Herre gud... jag googlade lite nu och hittar exakt samma pluggar fast utan "Nakamichi" på för 149kr för 10st... [/Edit]

[smorgar]

Här pågår det något lustigt med... Lite test för att se hur pass bra man kan få det


Är det 3d printad? Har du skapat printfilen själv?

Japp dom är 3d-printade, filen kommer från en annan tråd där någon hade fått tag i något företag som kunde få fram dessa i mässing. Sjukt snyggt men verkar vara helt omöjligt att få tag på idag.
Alla utskrifterna i bild är lite olika med olika inställningar, material, huvud, bottenplatta etc.

Om någon vet hur man kan få tag på nya emblem i mässing eller annan metall så hör gärna av er!

[smorgar]

Satt och letade 90-graders bananpluggar i lämplig kvalitet och pris.

Snubblade över dessa tonbyglarna/bryggorna för ett väldigt förmånligt pris! Skriver det här om någon har behov.
https://www.amazon.se/-/en/Circuit-Sock ... DG2EsKTGX6

[smorgar]

Jag har ju fått en hel del delar över efter renoveringen av både mina OA14 och nu OA116 som bara kommer samla damm hos mig.
Om någon har behov av något så säg till så kommer vi överens om något lämpligt trevligt pris.

2st cannon 4-pin XLR hona+hane
8st rullhjul med fästen (OA116/OA2212)
7 fötter till OA14 (de flesta lite spruckna och tejpade)
4 tonbyglar (två blå, två röda från OA116)
Mer eller mindre komplett internkablage till OA116 (några utan bladkontakten som är 2,5mm)
2st B65oa-ii
1st Seas Prestige H1208 L22RN4X/P som har en liten liten spricka i kanthupphängingen
Allt detta är såklart kosmetiskt slitet med åren men fullt fungerande.

Sen så har jag två hus till bananhonor för konveringering av Cannon till bananpluggar för OA116. Det är bara själva husen, bananhonorna får man ordna fram på annat håll. Dessa har jag gett 329kr för då med bananhonorna så jag kan tänka mig 100kr+frakt för paret.
https://www.hifikit.se/holjen-till-hogt ... sonab.html
https://www.hifikit.se/tillverkare/jant ... ickel.html (Bananhuset är utformat för denna plug)

[RogerGustavsson]

Satt och letade 90-graders bananpluggar i lämplig kvalitet och pris.

Snubblade över dessa tonbyglarna/bryggorna för ett väldigt förmånligt pris! Skriver det här om någon har behov.
https://www.amazon.se/-/en/Circuit-Sock ... DG2EsKTGX6

Asiaterna är duktiga på göra saker som liknar de "äkta" men ofta utan kvalitet. Jag kör med Stäublis vinklade bananer som är tänkta för beröringsskyddade honor. Går att kapa bort beröringsskyddet.


[smorgar]

En fundering som jag har haft:
När jag köpte högtalarna så märkte jag att byglingen till mellanregistret är olika på paret. Den ena byglas lodrätt och den andra vågrätt för att låta lika. Väldigt skumt och jag antog att förra ägaren har kopplat på fel stift. Men när jag tog isär högtalarna så inser jag att det finns inget stift att koppla fel på till mellanregistret. Mitt i all renovering så glömde jag helt bort detta men insåg när jag spelade på dom att "problemet" kvarstod.

Det slog mig då att under renoveringen på insidan av lådorna så finns det serienummer och lite information. Det var då jag upptäckte att båda högtalarna är OA116L. Det var först nu i dagarna som jag insåg att båda var nog från början vänsterhögtalare, kanske t.o.m redan från fabrik? Det blir ju som så att om man vrider mellanregistret 90 grader så får man just denna effekten av att byglingen blir tvärt om.
Är detta vanligt förekommande?
Jag täntke att nästa gång jag öppnar dom för att förmodligen lacka om lådorna så kommer jag att löda om resistorn så att det blir samma bygling på bägge för lika ljud. Jag går även i tankarna om att vända den sista diskanten i "bågen" för att få 4 diskanter med direktljud och 2 med reflekterat istället för 3-3 som det är orignal. Detta på förslaget som kom tidigare i tråden. Diskanten jag funderar på att vända är den som är märkt med röd ring i bild.

En till sak jag har märkt men inte nämnt i tråden. De 3d-printade fästena till T22 diskanterna gör det makalöst krångtligt att få på topgallret. Nu har jag ju helt ny gummilist på och det hjälper nog inte alls i detta läget utan snarare tvärt om. Men t.o.m på mina OA14 är det väldigt svårt att knö på gallret men där är det görbart. På mina OA116 har jag ännu inte lyckats. Problemområdet med att få på gallret illustreras med blå pilar.


[Chris71]

En fundering som jag har haft:
När jag köpte högtalarna så märkte jag att byglingen till mellanregistret är olika på paret. Den ena byglas lodrätt och den andra vågrätt för att låta lika. Väldigt skumt och jag antog att förra ägaren har kopplat på fel stift. Men när jag tog isär högtalarna så inser jag att det finns inget stift att koppla fel på till mellanregistret. Mitt i all renovering så glömde jag helt bort detta men insåg när jag spelade på dom att "problemet" kvarstod.

Det slog mig då att under renoveringen på insidan av lådorna så finns det serienummer och lite information. Det var då jag upptäckte att båda högtalarna är OA116L. Det var först nu i dagarna som jag insåg att båda var nog från början vänsterhögtalare, kanske t.o.m redan från fabrik? Det blir ju som så att om man vrider mellanregistret 90 grader så får man just denna effekten av att byglingen blir tvärt om.
Är detta vanligt förekommande?
Jag täntke att nästa gång jag öppnar dom för att förmodligen lacka om lådorna så kommer jag att löda om resistorn så att det blir samma bygling på bägge för lika ljud. Jag går även i tankarna om att vända den sista diskanten i "bågen" för att få 4 diskanter med direktljud och 2 med reflekterat istället för 3-3 som det är orignal. Detta på förslaget som kom tidigare i tråden. Diskanten jag funderar på att vända är den som är märkt med röd ring i bild.

En till sak jag har märkt men inte nämnt i tråden. De 3d-printade fästena till T22 diskanterna gör det makalöst krångtligt att få på topgallret. Nu har jag ju helt ny gummilist på och det hjälper nog inte alls i detta läget utan snarare tvärt om. Men t.o.m på mina OA14 är det väldigt svårt att knö på gallret men där är det görbart. På mina OA116 har jag ännu inte lyckats. Problemområdet med att få på gallret illustreras med blå pilar.


Jag vet inte om du utgår ifrån någon skyltning eller vad slutsaten om att du har 2 vänster kommer sig, högtalarnas bafflar är ju modulära så det är ju bara svänga dem i rätt position för att få en vänster eller höger, så det torde ju ha ganska liten inverkan.
Experiment med diskanter och dess placeringar är nog absolut ett vettig övning att göra för inte ens Stigs egna mekaniska konstruktör var helt överens om vad som var optimalt utan ägnade en ansenlig tid efter sitt värv på Sonab med att utveckla en egen variant av 2212 med endast 9 diskanter/ högtalare, jag har för avsikt att realisera detta arbete för att se om det han kom fram till är bättre, sämre eller bara annorlunda.

Personligen tycker jag att det varit för mycket fokus på diskanter i 70-tals modellerna, deras största tillkortakommanden är inte i det registret utan ett mellanregister som inte når upp till den frekvens där det bör delas och basar som inte når ner till den mening som lådan är avsedd för, men som sagt det är mina högst personliga åsikter.

[smorgar]

En fundering som jag har haft:
När jag köpte högtalarna så märkte jag att byglingen till mellanregistret är olika på paret. Den ena byglas lodrätt och den andra vågrätt för att låta lika. Väldigt skumt och jag antog att förra ägaren har kopplat på fel stift. Men när jag tog isär högtalarna så inser jag att det finns inget stift att koppla fel på till mellanregistret. Mitt i all renovering så glömde jag helt bort detta men insåg när jag spelade på dom att "problemet" kvarstod.

Det slog mig då att under renoveringen på insidan av lådorna så finns det serienummer och lite information. Det var då jag upptäckte att båda högtalarna är OA116L. Det var först nu i dagarna som jag insåg att båda var nog från början vänsterhögtalare, kanske t.o.m redan från fabrik? Det blir ju som så att om man vrider mellanregistret 90 grader så får man just denna effekten av att byglingen blir tvärt om.
Är detta vanligt förekommande?
Jag täntke att nästa gång jag öppnar dom för att förmodligen lacka om lådorna så kommer jag att löda om resistorn så att det blir samma bygling på bägge för lika ljud. Jag går även i tankarna om att vända den sista diskanten i "bågen" för att få 4 diskanter med direktljud och 2 med reflekterat istället för 3-3 som det är orignal. Detta på förslaget som kom tidigare i tråden. Diskanten jag funderar på att vända är den som är märkt med röd ring i bild.

En till sak jag har märkt men inte nämnt i tråden. De 3d-printade fästena till T22 diskanterna gör det makalöst krångtligt att få på topgallret. Nu har jag ju helt ny gummilist på och det hjälper nog inte alls i detta läget utan snarare tvärt om. Men t.o.m på mina OA14 är det väldigt svårt att knö på gallret men där är det görbart. På mina OA116 har jag ännu inte lyckats. Problemområdet med att få på gallret illustreras med blå pilar.


Jag vet inte om du utgår ifrån någon skyltning eller vad slutsaten om att du har 2 vänster kommer sig, högtalarnas bafflar är ju modulära så det är ju bara svänga dem i rätt position för att få en vänster eller höger, så det torde ju ha ganska liten inverkan.
Experiment med diskanter och dess placeringar är nog absolut ett vettig övning att göra för inte ens Stigs egna mekaniska konstruktör var helt överens om vad som var optimalt utan ägnade en ansenlig tid efter sitt värv på Sonab med att utveckla en egen variant av 2212 med endast 9 diskanter/ högtalare, jag har för avsikt att realisera detta arbete för att se om det han kom fram till är bättre, sämre eller bara annorlunda.

Personligen tycker jag att det varit för mycket fokus på diskanter i 70-tals modellerna, deras största tillkortakommanden är inte i det registret utan ett mellanregister som inte når upp till den frekvens där det bör delas och basar som inte når ner till den mening som lådan är avsedd för, men som sagt det är mina högst personliga åsikter.

Jag fann inne i båda lådorna att det fanns en skylt med information så som serienummer och liknande. Där fanns även märkningein OA116L i bägge. Eftersom bygligen inte är lika på höger och vänster mellanregister så har jag nu antagit att det från början är 2st vänsterhögtalare som man sedan har vridit på mellanregistret så att det blir en högerhögtalare och sedan monterat diskanterna för höger-läge. Därför har jag bygligen som sagt lodrätt på ena och vågrätt på andra men får samma ljud, dvs utan resistorn. Blev bara nyfiken på om detta var vanligt förekommande och om det kanske är från fabrik.
Jag kommer som sagt ändå att ändra detta när jag öppnar dom nästa gång så att bygligen blir samma-lika för båda högtalarna.

[smorgar]

Efter mycket lyssnande och justerande av saker i mitt vardagsrum så tycker jag att höger mellanregister låter lite lätt svagt. Efter att ha lyssnat på lagom låg volym på väldigt väldigt nära håll så kan jag bekräfta att den låter lite svagt. Jag tycker även att den inte spelar lika rent, ibland tycker jag mig höra lite skorrande. Detta är som sagt på lagom låg volym så det kan omöjligt vara lådan som skorrar.

Jag tittade lite närmre på monteringen av elementet och upptäckte att det inte satt helt jämt åtskruvat längst med nederdelen då den stack ut 5mm mer än överelen räknat från baffeln. Fram med mejseln och dra åt lite men jag märker då att två av skruvarna i botten går runt och har släppt när jag skruvade dom i plasten. Nu vet jag inte om det är så att inte är lufttätt och att det är därför det låter svagt och kanske lite skorrigt men då det är både orginal tätningslist och den list som från fabrik sitter bak på Satori-elementet så har jag svårt att tro att det läcker.

Jag har ingen lust att försöka skruva upp och för tredje gången borra nya hål i baffeln för elementen. Detta är alltså redan gjort en gång av tidigare ägare som fick samma öde som min om-montering. Så en lösning är att helt enkelt byta från Satori elementen till de nya SB17. Med SB17 så har man en monteringsring och då använder man sig av orgialskruvhålen och kommer på det viset runt mitt monteringsproblem.
Tidigare i tråden la jag upp en bild på mina OA14 med SB17 elementen och dom både ser och låter utmärkt! Jag gillade mer hur mellanregistret med SB17 var i mina OA14 än vad jag gillar mellanregistret med Satori i mina OA116. SB17 i OA14 lät mer glasklart och pigga. Satori i OA116 upplever jag (även om en av mina är lite skeva) lite mer mjuka och mysiga i sin ton.

Jag funderar på om man kan byta från Satori till SB17 utan att behöva ändra de nya filtrena. Jag har läst allt jag kan hitta 2-3 gånger men jag lyckas inte lista ut svaret på denna gåta. Allt jag kan komma fram till genom att läsa tillgänglig text är att man kan byta från B65 till SB17 utan filterförändring. Då tänker jag att man behöver göra filterförändring för att byta från orginal till B65 och jag tror att jag med mina filter från Hifikit/Carlssonkult kan byta från B65 till Satori och där med även också SB17, eller?
Så, frågan är om man kan byta från Satori till SB17 om man har nya filter från Hifikit/Carlssonkult plug and play?

[smorgar]

Jag fick svar från Anders på Carlssonkult att det går inte att byta rakt av utan justeringar av filtret behöver göras.

[Imperial-Blomman]

Jepp!
Filtren måste justeras m SB17 från satorimodden.
SB17nrx2 tycker ja e klart roligare å lira på än Satori i dom flesta fallen.
Ja håller på å ska bygga om 2par OD11 t nrx2 å Satori.
Har inte hör nrx2 i OD11 ännu.
De ska bli spännande

Men en stilla fundering över dämpmaterialet.
Har du tagit bort strömningsmotståndet?

[smorgar]

Jepp!
Filtren måste justeras m SB17 från satorimodden.
SB17nrx2 tycker ja e klart roligare å lira på än Satori i dom flesta fallen.
Ja håller på å ska bygga om 2par OD11 t nrx2 å Satori.
Har inte hör nrx2 i OD11 ännu.
De ska bli spännande

Men en stilla fundering över dämpmaterialet.
Har du tagit bort strömningsmotståndet?

Japp det är bara dämpning i den övre delen av lådan enligt instruktionerna tillhörande Hifikits OA116kit.
Jag har verkligen ingen koll på hur man räknar ut och bygger filter... Jag funderar på om jag kan anpassa mitt filter från OA116kittet till SB17 elementet. Har du koll på sånt och kan hjälpa mig? Löda kan jag och detta är ju stora komponenter så jag ser inga hinder där. Bara jag vet vad som ska justeras.

Det faller sig så att om jag får bukt på detta och kan bygga om mitt filter och byta till SB17 så har jag ingen nytta av mina Satorielement längre. Är det något du i så fall är intresserad av så kan vi göra en mycket trevlig deal tänker jag
Jag har bett Anders på Carlssonkult att hjälpa mig med modefieringen av filter men jag tror inte att han är speciellt intresserad.

Jag har bara hört SB17 i OA14 och jämfört med B65-II så är dom fullkomligt briljanta!

[smorgar]

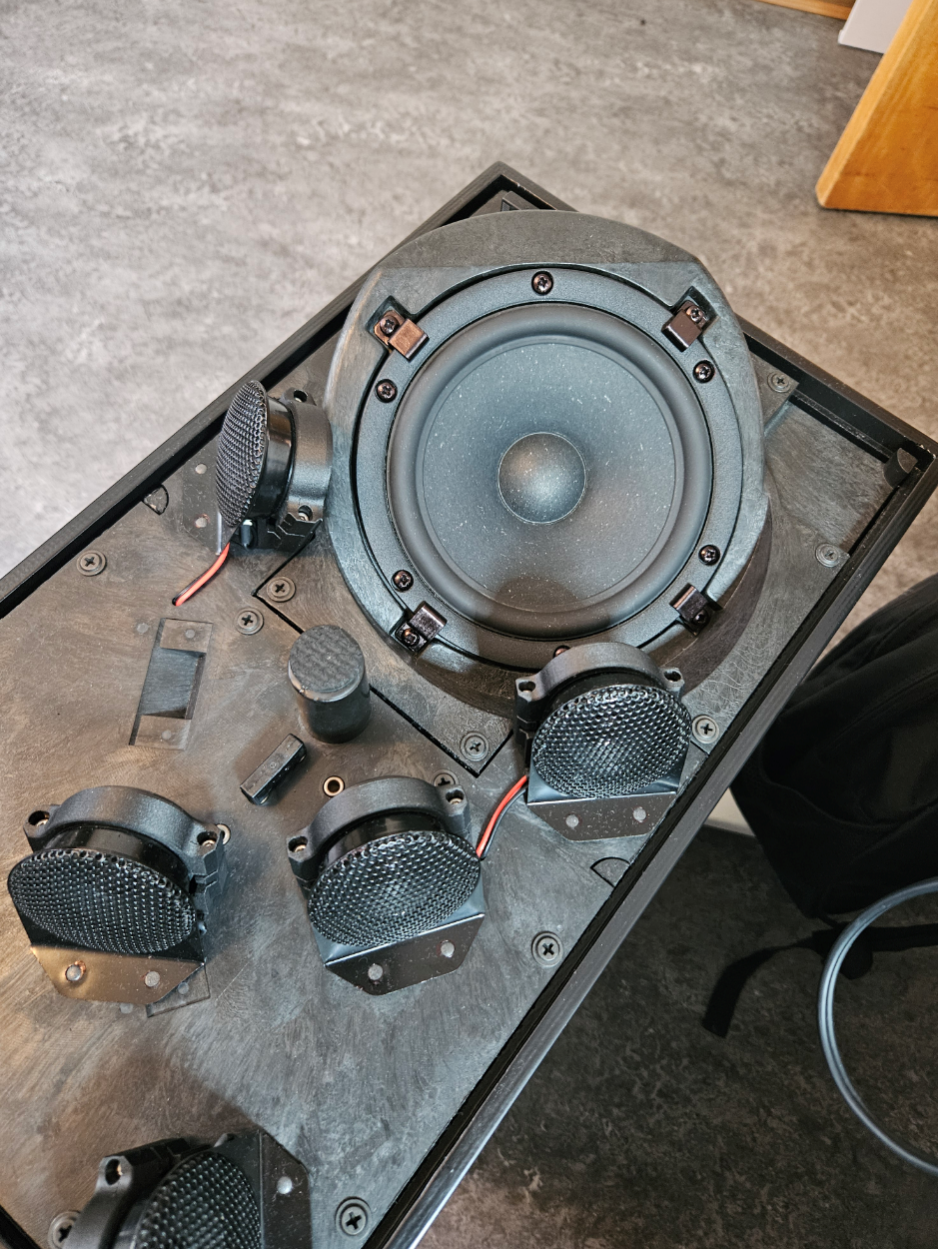

Efter att ha sovit på saken, läst all information igen, funderat en stund så började jag fundera på om jag kanske kan ordna till min smått dåliga montering av mellanregistret på ena högtalaren för att se om det ordnar problemet.
Tänkte då på clipsen/hållarna som man får med Hifikits adapter och om man kanse kunde göra en liknande fast som passar till Satorielementet.

Men plötsligt slog det mig att det står ju i guiden över hur man installerar och utför alla ingrepp som behövs att man kan montera mellanregistret med dom gamla klamrarna om man tar bort gummibiten under klammern. Det skulle ju avhjälpa mitt problem då jag inte längre behöver fullt förlita mig på skruvarna runt mellanregistret.

Sagt och gjort!
Jag passade dessutom på att ta av de gamla flatstiftskontakterna från kablarna i högtalaren då dom har fullständigt demolerats av tidigare ägare. Jag har ju fixat till dom och jag tyckte när jag tog upp dom att dom sitter ju tight. Men dom är ganska buckliga och kontakten kan ju kanske vara lite dålig även om vissa delar av kontakten håller i hårt. Jag lödde därför kablarna rakt på mellanregistret. Så här ser det ut nu. Mellanregistret är extremt centrerat och sitter perfekt mot baffeln. Ändringen i monteringen är gjord på båda högtalarna precis samma lika.
Bilden är tagen med en väldigt stark vit lampa riktad mot högtalaren och ger ett ganska fult intryck i det ljuset.


Så... högtalarna tillbaka i sin lyssningsposition igen och hur låter det nu då?
Perfekt!
Tidigare kunde man höra att det högra mellanregistret tappade lite energi i de lägre registret. Detta medförde att saker som panorerar från vänster till höger snabbt försvann när det nådde höger högtalare. Manliga röster kunde ofta låta ocentrerade. Detta gav ett lätt spökigt stereointryck.

Nu är allt centrerat perfekt och jag har t.o.m placerat högtalarna och mätt med lasermått
Eftersom allt nu är som det ska vara så upplevs en bättre dynamik och... pricksäkerhet skulle jag nog vilja kalla det.

Ändå tycker jag att mellanregistret i OA14 med SB17NRX2 låter lite piggare och lite mer "där" än Satori MW16P-8 som jag upplevere lite mer len och tillbakalutad. Det är ju två olika högtalare med olika filter och allt annat som kan tänkas spela in. Men jag föredrar hur mellanregistret låter på OA14 med SB17NRX2 än OA116 med Satori MW16P-8.
Om det är rätt eller fel vet jag inte. Men jag gillar det.

I framtiden kanske ett filter kan tas fram som gör att man kan använda Seas baselementet och SB17. Det skulle göra kittet från Hifikit lite billigare och ännu enklare att montera med adapterringen så är allt plug and play.
Om en sådan modefiering eller filter skulle tas fram så är jag väldigt nyfiken på hur SB17 skulle låta i OA116. Ger det ett intryck mer likt OA14 med SB17 så kommer jag att byta.

[Imperial-Blomman]

Jepp!
Filtren måste justeras m SB17 från satorimodden.
SB17nrx2 tycker ja e klart roligare å lira på än Satori i dom flesta fallen.
Ja håller på å ska bygga om 2par OD11 t nrx2 å Satori.
Har inte hör nrx2 i OD11 ännu.
De ska bli spännande

Men en stilla fundering över dämpmaterialet.
Har du tagit bort strömningsmotståndet?

Japp det är bara dämpning i den övre delen av lådan enligt instruktionerna tillhörande Hifikits OA116kit.
Jag har verkligen ingen koll på hur man räknar ut och bygger filter... Jag funderar på om jag kan anpassa mitt filter från OA116kittet till SB17 elementet. Har du koll på sånt och kan hjälpa mig? Löda kan jag och detta är ju stora komponenter så jag ser inga hinder där. Bara jag vet vad som ska justeras.

Det faller sig så att om jag får bukt på detta och kan bygga om mitt filter och byta till SB17 så har jag ingen nytta av mina Satorielement längre. Är det något du i så fall är intresserad av så kan vi göra en mycket trevlig deal tänker jag
Jag har bett Anders på Carlssonkult att hjälpa mig med modefieringen av filter men jag tror inte att han är speciellt intresserad.

Jag har bara hört SB17 i OA14 och jämfört med B65-II så är dom fullkomligt briljanta!

Njae!
Göra ett helt nytt filter e ja inte jättesugen å ge mej på.
Ja håller m Chris71 att diskantens delning bör höjjas.

Ang höger å vänster högtalare så måste diskanterna ha höger resp vänster montage.
Har du två vänter monerade så måste du montera om den ena.
