Eftermiddagens skörd, kan nog säga att jag är rimligt klar även med basfiltret och där det billigare och enklare (v.2) mätte i prakiken bättre än det dyrare och brantare (v.1), trots att simulering visade motsatsen. (Filterkopplingar är högst provisoriska och impedanskurvor är inte uppmätta för just dessa lådor).
Designen börjar alltså bli klar men några återstående punkter i slutet av detta inlägg.
Filtren är optimerade för att vara så billiga de kan vara med hyfsat bibehållna prestanda men för den som är villig att lägga pengar hjälper en konjugatlänk at ta ner toppen vi 80-90 Hz (som också ofta är en vanligt förekommande rumsmod, vilket jag tror inverkar på mätningar nedan).
Filter v.1:
Filter v.2:
Referensaxel v.1
,%20150%20cm%20.%20v.3.77_v1,%20fritt%20mitt%20i%20vardagsrum.jpg)
Referensaxel v.2
,%20150%20cm%20.%20v.3.77_v2,%20fritt%20mitt%20i%20vardagsrum.jpg)
InRoom filter v.1, fritt i vardagsrum
InRoom filter v.2, fritt i vardagsrum
InRoom filter v.1, placerad mot vägg, 25 cm upphöjd låda med höjd 80 cm
InRoom filter v.2, placerad mot vägg, 25 cm upphöjd låda med höjd 80 cm
Vad som återstår:
1: Bestämma var porten ska sitta för att om möjligt minimera pipresonanser och huruvida det ska vara enkel eller dubbelsidig slitsport.
2: Bestämma avstämning port (kanske runt 24 Hz) och lådvolym (ca 55-60 liter)
3: Lådan till sb17 bör vara ca 2,5 3 liter för det enklare filtret och en liten justering av basfiltret ska då göras för att säkerställa fasen.
4: SE om det går att klämma ut 1-2 dB till från vågledaren

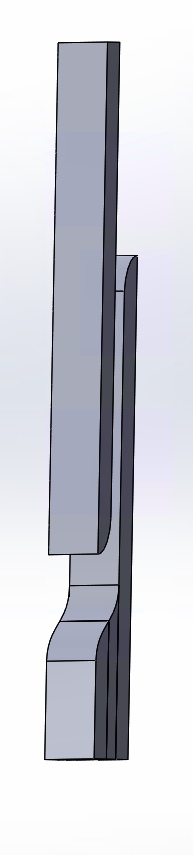

5: Bygga provlåda utifrån Neuhausens ritningar
6: Ev justeringar och sen bygge av riktiga lådor.
pna (som kommit med jättebra input) har i sitt inlägg öppnat för fina möjligheter för den som intresserad av lådkit.
***************
Räv-L WG?
En Spin-off kan vara Räv-L WG, där jag lite snabbt skalade bort basen och justerade några värden och då mäter det så här i jämförelse med Rigi-Räv-L, där den senare har ca 2 dB högre känslighet men där vågledaren ger något jämnare frekvensgång för den som inte ekvaliserar:
OBS: Ej testat med verkliga filter, varför jämförelsen ska tas med en nypa salt.
Denna lämpar sig förstås väl som toppsystem eller stativhögtalare. Man kan dessutom justera filtret för maximal känslighet och se ekvalisera klabbet.
Den har också fördelen av att man slipper profilera baffeln enligt Räv-L och är därmed enklare att bygga.
