Portmätning - hur bra är min basreflex?

[jonasp]

Detta är en liten vinkling från följande tråd: viewtopic.php?p=2362226#p2362226

I den andra tråden diskuteras olika portar med varierande tokoptimeringsgrad. Men om man nu har en basreflexport, vilkenportsomhelst, och vill mäta på den, för att säkerställa dess optimeringsgrad (eller frånvaro av densamma), hur går man bäst tillväga?

Och sekundärt, vilka portdimensioneringsresurser finns tillgängliga? Vi känner ju alla till Roozen [1] och Bezzola [2], samt JBL's ganska långa sammanställning.

Men när det gäller vilken hastighet man kan få ut ur porten som funktion av dess diameter, längd, och avstämningsfrekvens, är det ganska tunt med information. Jag har hittat följande sida: https://www.subwoofer-builder.com/port-flares.htm

Det är möjligt att det finns mer i JAES men det har jag inte tillgång till och förmodligen inte större delen av tråden publik heller.

[1] https://www.researchgate.net/publicatio ... l_measures
[2] https://www.comsol.jp/paper/download/67 ... _paper.pdf
[3] https://jahonen.kapsi.fi/Audio/Papers/AES_PortPaper.pdf

[Calleberg]

Mjo, och minst lika viktigt, vilken grad av "optimering" är nödvändig. Att alltid dimensionera mot Maxeffekt/Xmax eller andra "Maxima" är ofta dåligt i optimeringshänseende, men snarare regel än undantag i amatörsammanhang.

[jonasp]

Absolut!

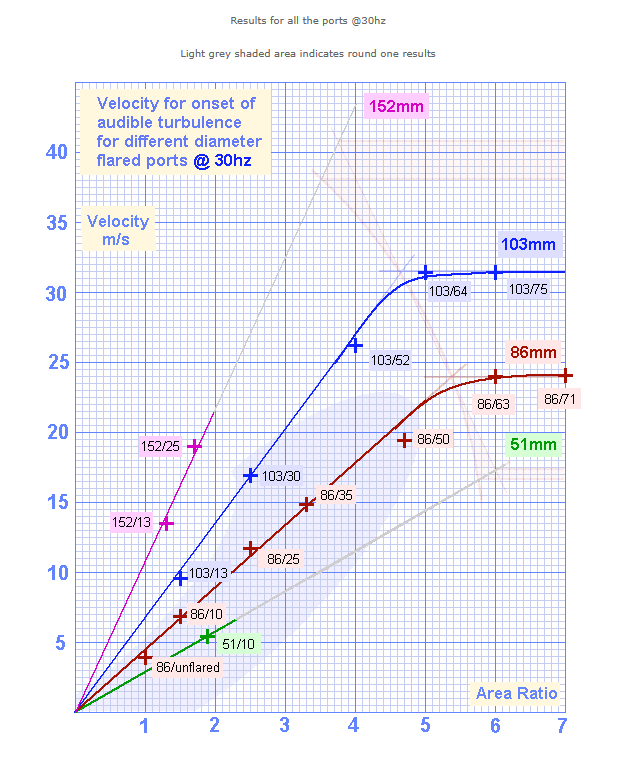

Ett resultat från första länken ovan:

port velocity.png (35.11 KiB) Visad 12 gånger

Ovanstående är resultat från test av femton olika portar, med olika tjocklek men alla avstämda till 30 Hz. "Area Ratio" avser här förhållandet mellan innerarea och mynningsarea.

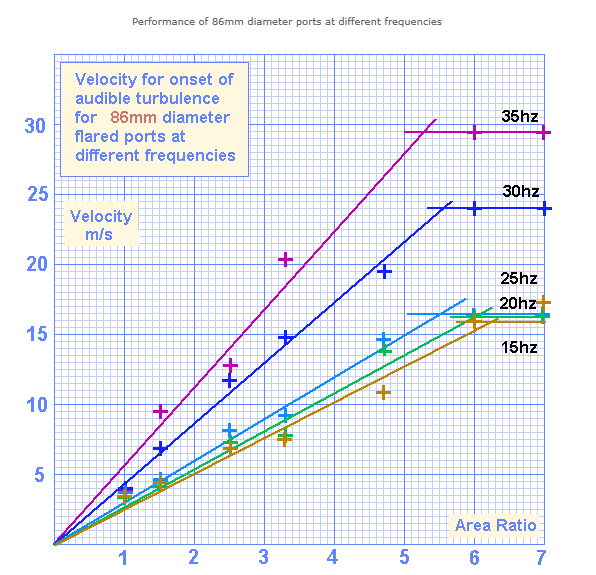

Han har testat vidare och sedan jämfört maximal porthastighet som funktion av avstämningsfrekvens, med konstant tjocklek om 86mm:

Skärmbild 2026-02-08 140438.png (21.9 KiB) Visad 12 gånger

Vad som nu hade varit vansinnigt intressant är att jämföra en slitsport avstämd till t ex 30 Hz med samma profil som i Bezzola's artikel och motsvarande slitsport med stort höjd/bredd-förhållande.
