Bygga Räv

[DVD-ai]

https://youtu.be/VTshtgikT7Q?si=5YOfte4XiHB5OP_d

Såg Erins audio angående reflektioner osv. Han pratar bla om att tidiga reflektioner kan ingå i högtalarens direktljud.
Kunniga här kan nog kommentera.

Jag håller med Erin delvis, men inte helt...
Utsläckningar uppstår oavsett hur jämnt högtalaren strålar och dessa utsläckningar bidrar med ojämnheter i återgivningen.
Dessutom så föredrar jag (rent subjektivt) att dämpa bort främre delen av rummet en del och slipper reflektioner därifrån samt att få ner efterklangen i rummet som trevlig bieffekt.

Så jag tycker att det är trevligt med dämpning i främre delen av rummet, men då tillräckligt bredbandig för att dämpa jämnt.

[rigi]

Jag tycker nog att en jämn efterklang gjorde susen i rummet. Eq är dock nr1

[momotom]

De behöver renskäras till tänkt mått på 300 mm. Hur skulle ni gå tillväga för att få till raka kanter? Hörnen tänker jag runda av för ett mjukare intryck och sen lacka ytan så att den blir lite tåligare.

Har du inte tillgång till justersågen längre eller vad?

[Ted_B]

Jag har så klart så kallat "Ino-skum" hemma, men jag antar att mineralull går lika bra. Men jag tycker det är lite trickigt att bygga en absorbent som blir snygg.

Du får hitta ett tyg som smälter ihop med väggen så blir det snyggt.
Jag klädde in högtalarväggen, ca 4,5x2,40 , med absorbenter klädda med ett tyg som hade precis samma färg som tapeten (som var mönstrad), dåvarande sambon hade så klart synpunkter på det men gästerna vi hade noterade inte ens absorbenterna förrän vi påpekade att de satt där.
Det går att göra det snyggt och har man vita väggar, som är så vanligt nu, så är det ännu enklare.

[eljulio]

De behöver renskäras till tänkt mått på 300 mm. Hur skulle ni gå tillväga för att få till raka kanter? Hörnen tänker jag runda av för ett mjukare intryck och sen lacka ytan så att den blir lite tåligare.

Har du inte tillgång till justersågen längre eller vad?

Jodå, men de där kanterna är ju inte raka. Men du menar att jag kan få till det på frihand utan motläggstödet?

[momotom]

Du måste använda själva justerbordet (släden) till första snittet. Du lägger biten till vänster om klingan och siktar in så du får bort vankanten. Backa bordet så långt det går och sedan mata biten framåt mha bordet. Jag ska gå upp och jobba om ngn timme, jag kan göra en filmsnutt och visa om du vill.

[eljulio]

Du måste använda själva justerbordet (släden) till första snittet. Du lägger biten till vänster om klingan och siktar in så du får bort vankanten. Backa bordet så långt det går och sedan mata biten framåt mha bordet. Jag ska gå upp och jobba om ngn timme, jag kan göra en filmsnutt och visa om du vill.

Vore toppen!

[eljulio]

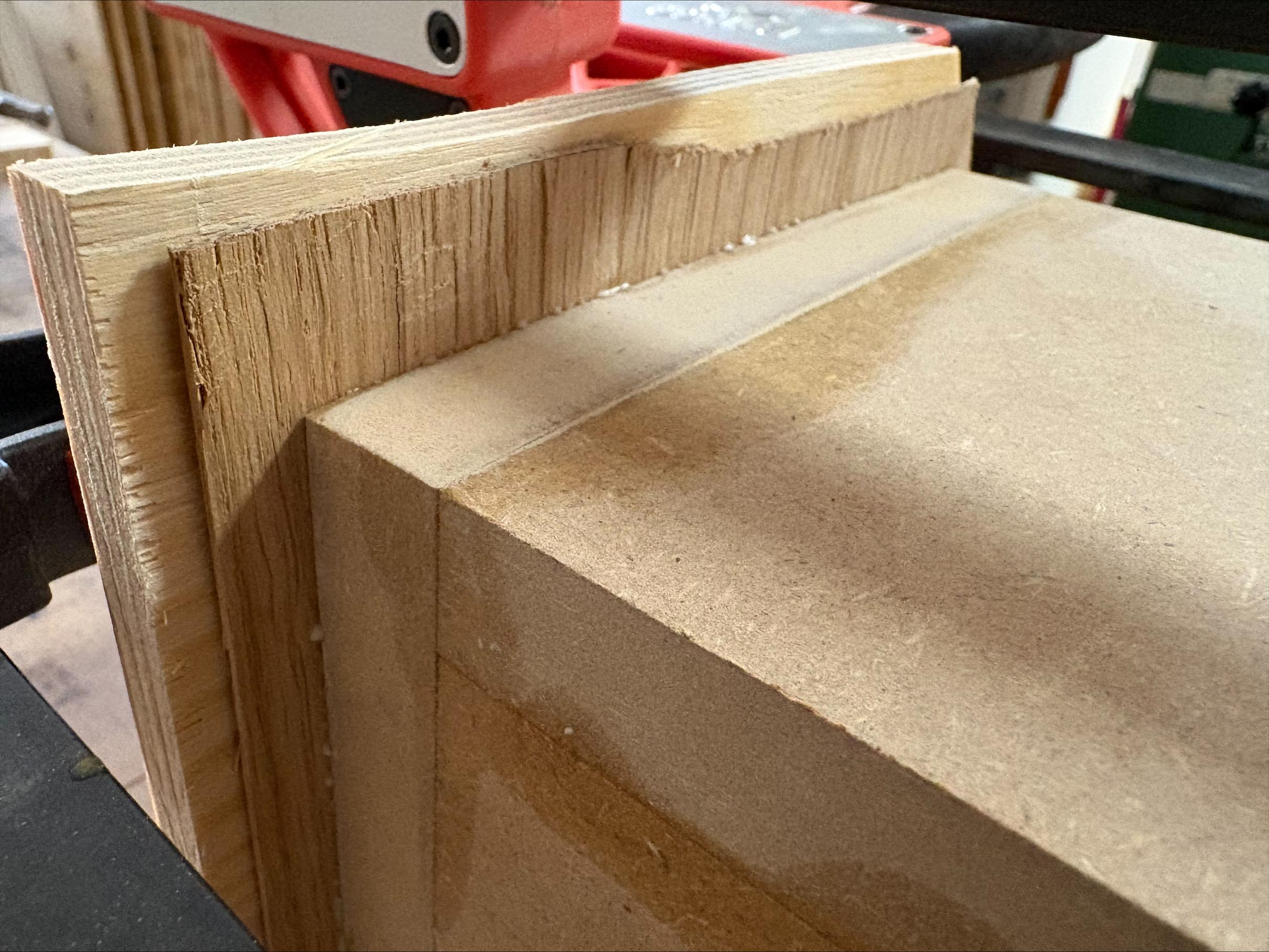

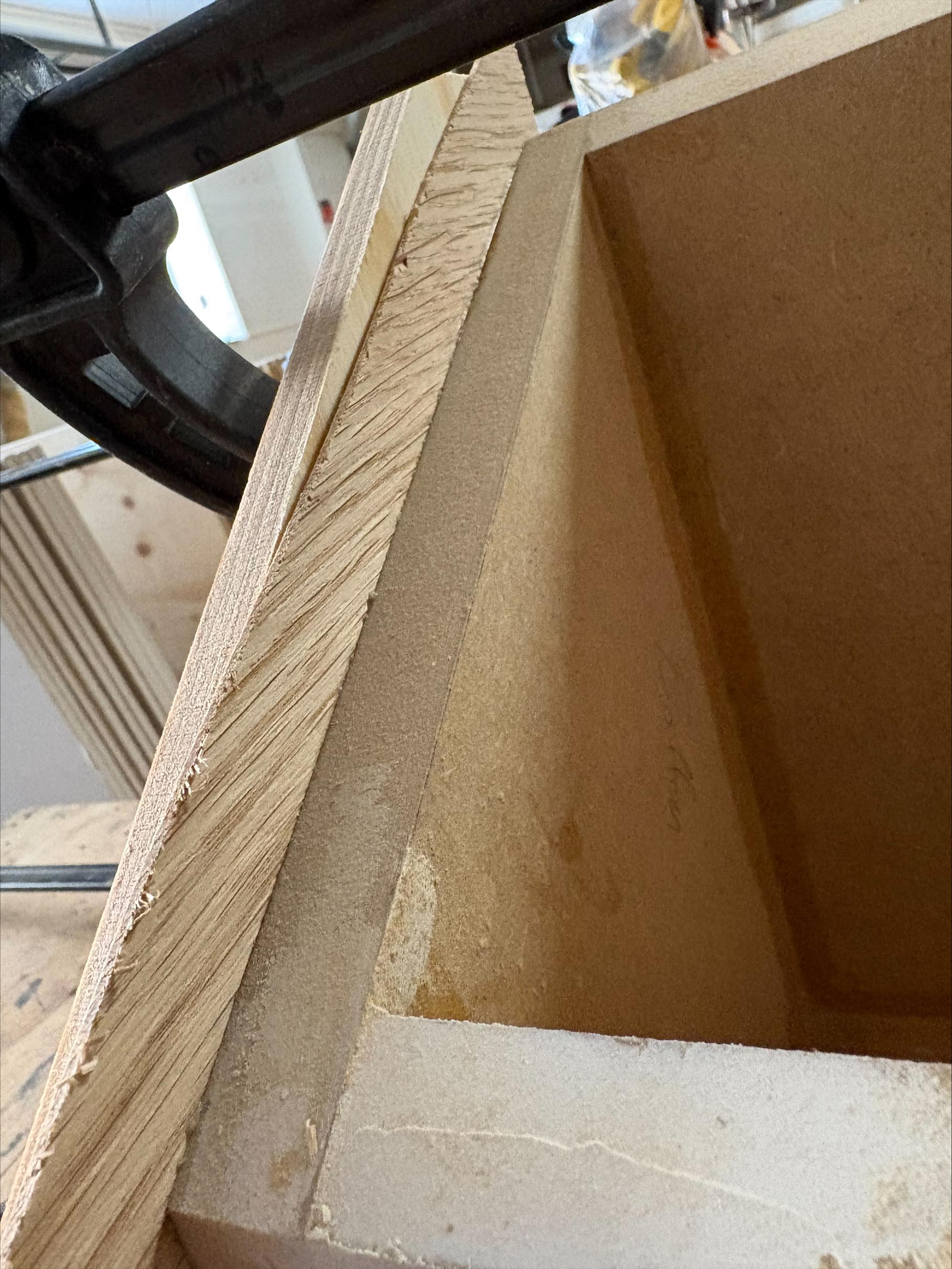

Topp och botten limmat på lådorna. Inte perfekt, men jag tror det kommer att blir bra nog för att få ett bra slutresultat efter fanering.




Sen en fråga. Jag har ju tänkt att inspektionsluckan skall vara i Valchromat för helsvart baksida. Men sen fick jag en ingivelse och sågade till ett par skivor i ekfanér. Kanske snyggt med lite ek infällt på baksidan? Får fundera på det, men tyck gärna till.





Jag fick ta av 3 mm på biten med ekfanér då tjockleken på det godset är 19 mm, jämfört 16 mm.

[Prozac]

https://youtu.be/VTshtgikT7Q?si=5YOfte4XiHB5OP_d

Såg Erins audio angående reflektioner osv. Han pratar bla om att tidiga reflektioner kan ingå i högtalarens direktljud.
Kunniga här kan nog kommentera.

Ja, det var väl därför Stig Carlsson ville placera sina bas/mid-element max 17cm från framväggen?

Men det finns många experter här på faktiskt.io som kan ge en bättre beskrivning av detta.

[RogerGustavsson]

https://youtu.be/VTshtgikT7Q?si=5YOfte4XiHB5OP_d

Såg Erins audio angående reflektioner osv. Han pratar bla om att tidiga reflektioner kan ingå i högtalarens direktljud.
Kunniga här kan nog kommentera.

Ja, det var väl därför Stig Carlsson ville placera sina bas/mid-element max 17cm från framväggen?

Men det finns många experter här på faktiskt.io som kan ge en bättre beskrivning av detta.

Det är väl frekvensberoende? En del reflektioner hamnar väl i motfas och ger dippar i frekvensgången?

[momotom]

Du måste använda själva justerbordet (släden) till första snittet. Du lägger biten till vänster om klingan och siktar in så du får bort vankanten. Backa bordet så långt det går och sedan mata biten framåt mha bordet. Jag ska gå upp och jobba om ngn timme, jag kan göra en filmsnutt och visa om du vill.

Vore toppen!

Jag gjorde en mkt stilig filmsnutt om ca 40 sekunder Jag trodde i min enfald att man kunde ladda upp den här, men tji fick man. Nu har jag bett min tonårsapatiska 15-åring att lägga den någonstans där det går att länka till den. Blir väl hans youtube där den får samsas med A-traktorer

[momotom]

Så här menar jag @eljulio. Du får hålla till godo med en fiktiv ekskiva av mdf. https://youtu.be/4HHp54DLPEE?si=v5aw0sQvzPXXFeiZ

[eljulio]

Så här menar jag @eljulio. Du får hålla till godo med en fiktiv ekskiva av mdf. https://youtu.be/4HHp54DLPEE?si=v5aw0sQvzPXXFeiZ

Snyggt visat. Tack!!

[Prozac]

https://youtu.be/VTshtgikT7Q?si=5YOfte4XiHB5OP_d

Såg Erins audio angående reflektioner osv. Han pratar bla om att tidiga reflektioner kan ingå i högtalarens direktljud.
Kunniga här kan nog kommentera.

Ja, det var väl därför Stig Carlsson ville placera sina bas/mid-element max 17cm från framväggen?

Men det finns många experter här på faktiskt.io som kan ge en bättre beskrivning av detta.

Det är väl frekvensberoende? En del reflektioner hamnar väl i motfas och ger dippar i frekvensgången?

Nja, nu finns det många andra som kan mycket mer om Carlssons teorier än jag men tanken är väl att väggen som högtalaren står framför försvinner ur ljudbilden om reflexen från framväggen ligger under 1 millisekund från direktljudet. 1 millisekund är 34 cm och eftersom ljudet skall gå mot vägg och studsa tillbaks, så blir avståndet max 17 cm. I normal luft, vid vanliga temperaturer och tryck, är ljudets hastighet i princip oberoende av frekvens. Det betyder att låga toner och höga toner färdas lika snabbt.

[Maarten]

Har inte sett Erins video men vil tillägga till Prozac's kommentar ovan, att man behöver (även, eller i huvudsak) titta på effekter på frekvensgång, nästan oavsett när i tiden reflexerna kommer. Se t ex viewtopic.php?f=17&t=74737





Det blir alltså ganska tydliga utsläckningar 150-300 Hz, resp lite mindre högre upp i frekvens.

Om dessa interaktion från närliggande ytor ingår i designen, bör det också (inte ) märkas i mätningar.

Räven (liksom merparten av högtalare) mår bäst av relativt fri placering och när man har närliggande väggar, bär dessa dämpas. ejulio bör alltså jobba ordentligt på att minimera dessa.

Förstareflexen. Börjar även kika lite på detta och det är ju en djungel av alternativ. Men med väggnära placering lär jag väl ändå behöva ta hand om förstareflexen. Vad krävs som minst för att få jobbet tillräckligt bra gjort? Här ett alternativ, men jag är tveksam till att det duger. Ingen datablad vad jag kan se: https://www.canvasbutik.se/tavlor/ljuda ... map-9.html

Sen finns ju ekvalisering också som hjälper till mycket.

Det kan vara klokt att mäta först och sen göra åtgärder.

[eljulio]

Jag räknar med att få upp någon form av absortion för förstareflexen. Sen får jag väl ta och mäta både i frifält och placerad i tänkt lyssningsposition. Tänker jag. På söndag planerar jag att påbörja faneringen och även bakstycket, så om någon vecka eller två börjar det nog närma sig.

[eljulio]

Har någon av er borrat i kretskort för montering av distanser? Det skulle vara det lättaste sättet att montera kortet på inspektionsluckan i alla fall. Exempel på distans: https://www.electrokit.com/distans-7.9/ ... last-svart

[Calleberg]

Har någon av er borrat i kretskort för montering av distanser? Det skulle vara det lättaste sättet att montera kortet på inspektionsluckan i alla fall. Exempel på distans: https://www.electrokit.com/distans-7.9/ ... last-svart

Har du inga pärlplattor?

[eljulio]

Har någon av er borrat i kretskort för montering av distanser? Det skulle vara det lättaste sättet att montera kortet på inspektionsluckan i alla fall. Exempel på distans: https://www.electrokit.com/distans-7.9/ ... last-svart

Har du inga pärlplattor?

Jo.... bra tips!

[eljulio]

Håltagning är gjord i bakstycket och fanér har anlänt. På söndag blir det eventuellt fanering. Sen tar jag itu med baksidan, optimering av baffel och limning av densamma innan slipning och lackning. Det går långsamt, men i alla fall framåt.

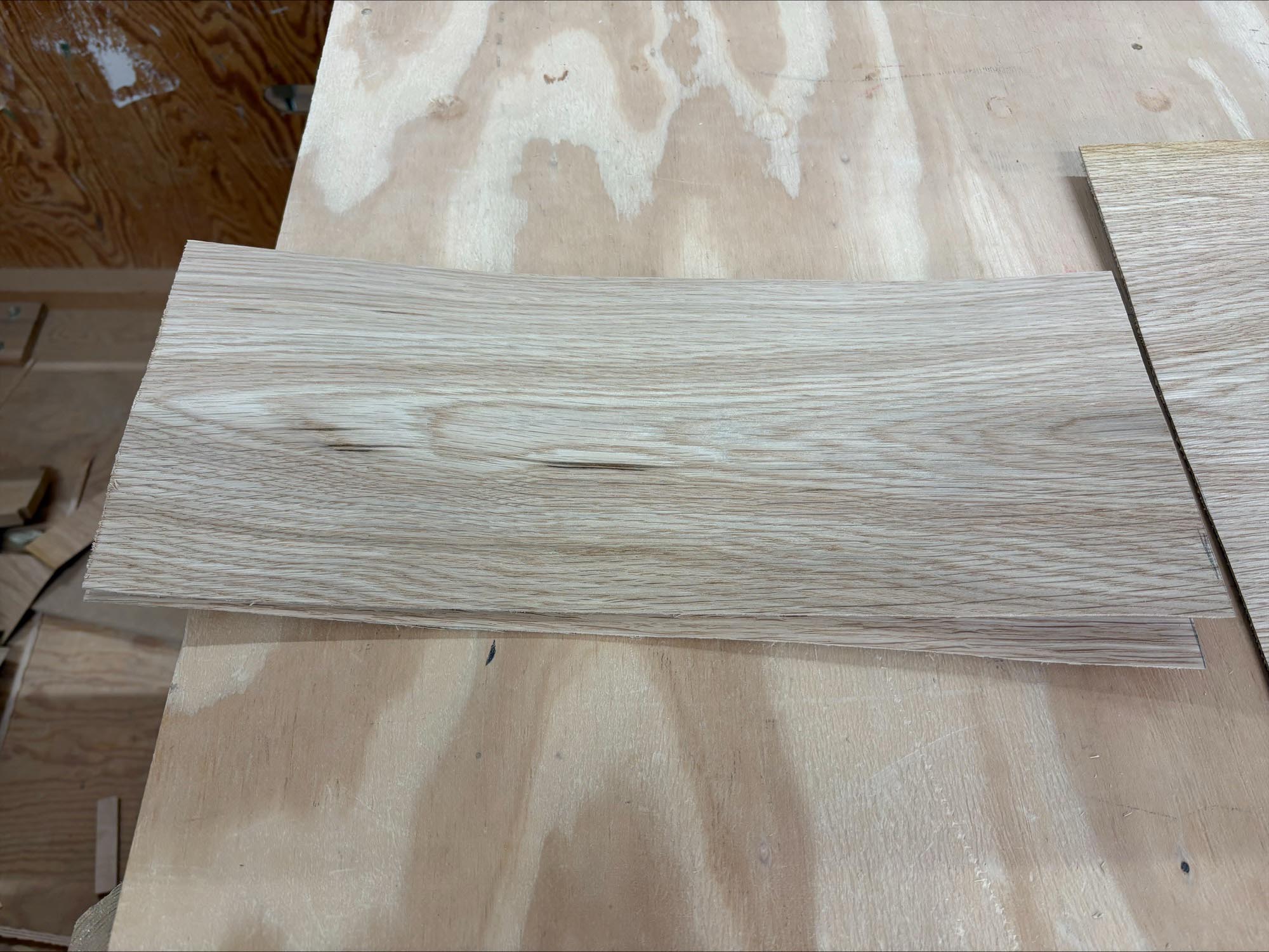

Fanéret ser riktigt bra ut tycker jag.

Tips på lack för fanér, baksida och baffel? Gärna matt, som håller fingeravtrycken hyggligt borta från valchromaten. Ekfanéret är väl inte lika känsligt antar jag.

[Glebster]

Jag rekommenderar Osmo hårdvaxolja framför lack. I synnerhet om du vill få ett mattare resultat (väljs isf matt och inte sidenmatt).

[Maarten]

Håller med Glebbe, jag tycker också att det varit lättare att få till en fin och naturlig yta med hårdvaxolja än med lack.

Gurglade lite snabbt, denna har jag testat på ekskivor, ger nästan lackyta: https://www.bauhaus.se/hardvaxolja-ronseal-matt-250-ml

De här såg intressanta ut vid snabb anblick: https://www.wikstrominterior.se/produkt-kategori/hozon/

[richjo]

Hej
Jag håller på med detta filtret som Maarten bifogade i Rävelator-tråden. Se bifogat.
Jag har 0.40mH liggandes i lådan men ingen 0.47mH som det är enligt schemat. Är det värd att linda på/köpa en 0.47mH eller är dom ganska lika?

Mvh

[Maarten]

Inte innan du mätt ordentligt i flera riktningar! (Minst VER 0, +10, +40, -10, -40)

[richjo]

Okej då får den vara tills vidare.
Fått ihop filter och dom står och spelar lite försiktigt. Ingen WG samt orörd baffel.
Men skall justera en spole samt 2 st kondensatorer. Sen kan jag försöka mäta lite.

[eljulio]

Tack för tips om Osmo. Får prova det. Återkommer förhoppningsvis med någon lamineringsbild idag.

[eljulio]

Lite bilduppdatering. På låda två tog jag lite mer lim, vilket så här i efterhand kändes lite bättre, men jag tror och hoppas att båda limningarna blev bra. Jag har också förberett för fanering av sidorna med utvald fanér. Möjligen kan jag ta sidorna imorgon, men mest troligt på tisdag kväll. Sen återstår:

- Optimering av baffeln. Här gör jag ev. en enkel mall via Maartens fina beskrivning. Det är lite småslipande som återstår.
- Invändiga lådor för basen. Relativt enkelt att tillverka.
- Montering av baffel. Får fundera på hur jag limmar fast den, med tanke på vinkeln.
- Montering av delningsfilter på inspektionsluckan. Fortfarande inte löst hur på ett bra sätt.
- Montering av högtalarterminaler.

Och sen anslutning av element till delningsfilter samt högtalarterminaler till filtret.

Lade iordning "torrt" innan limning först, se nedan.

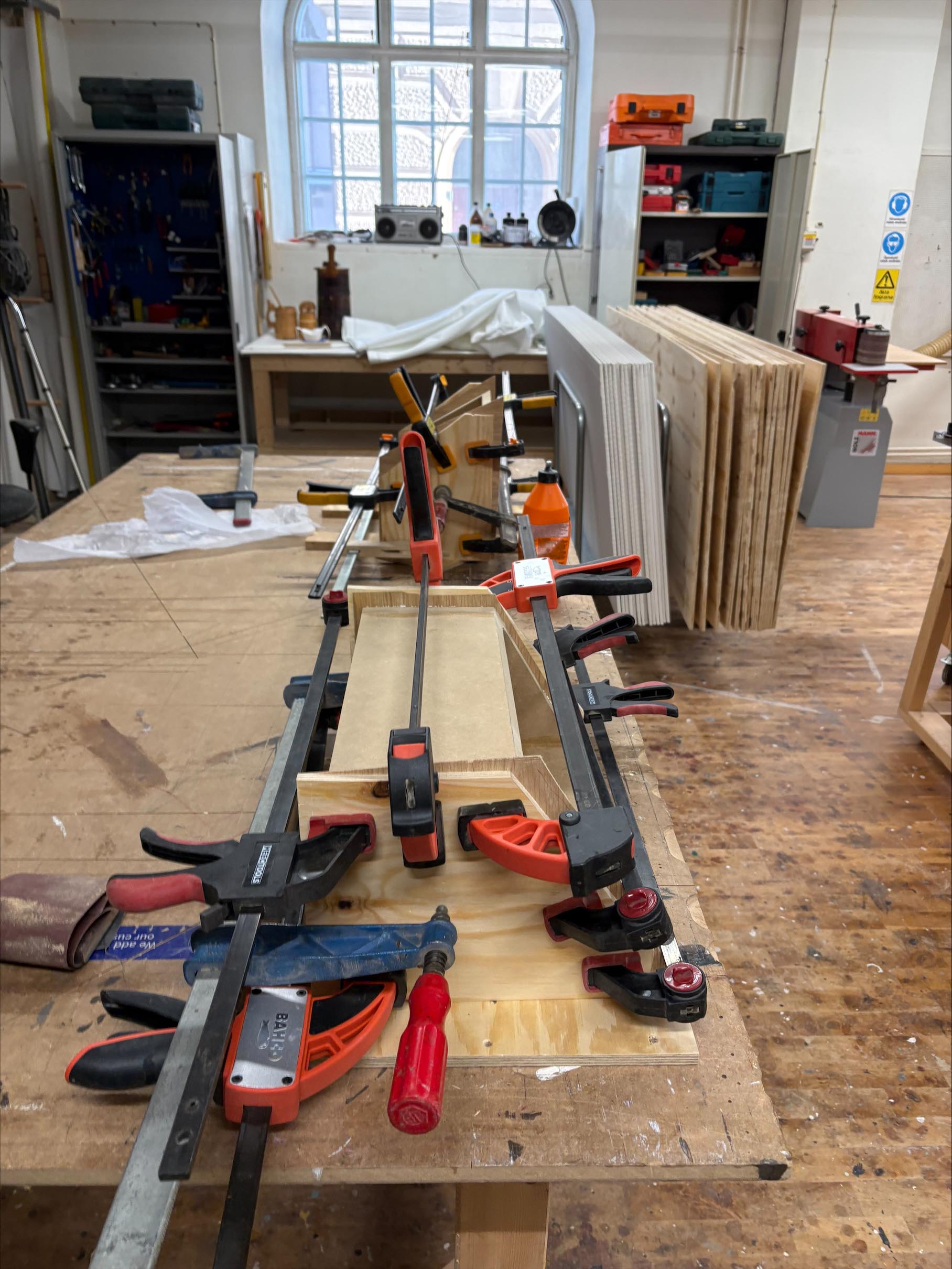

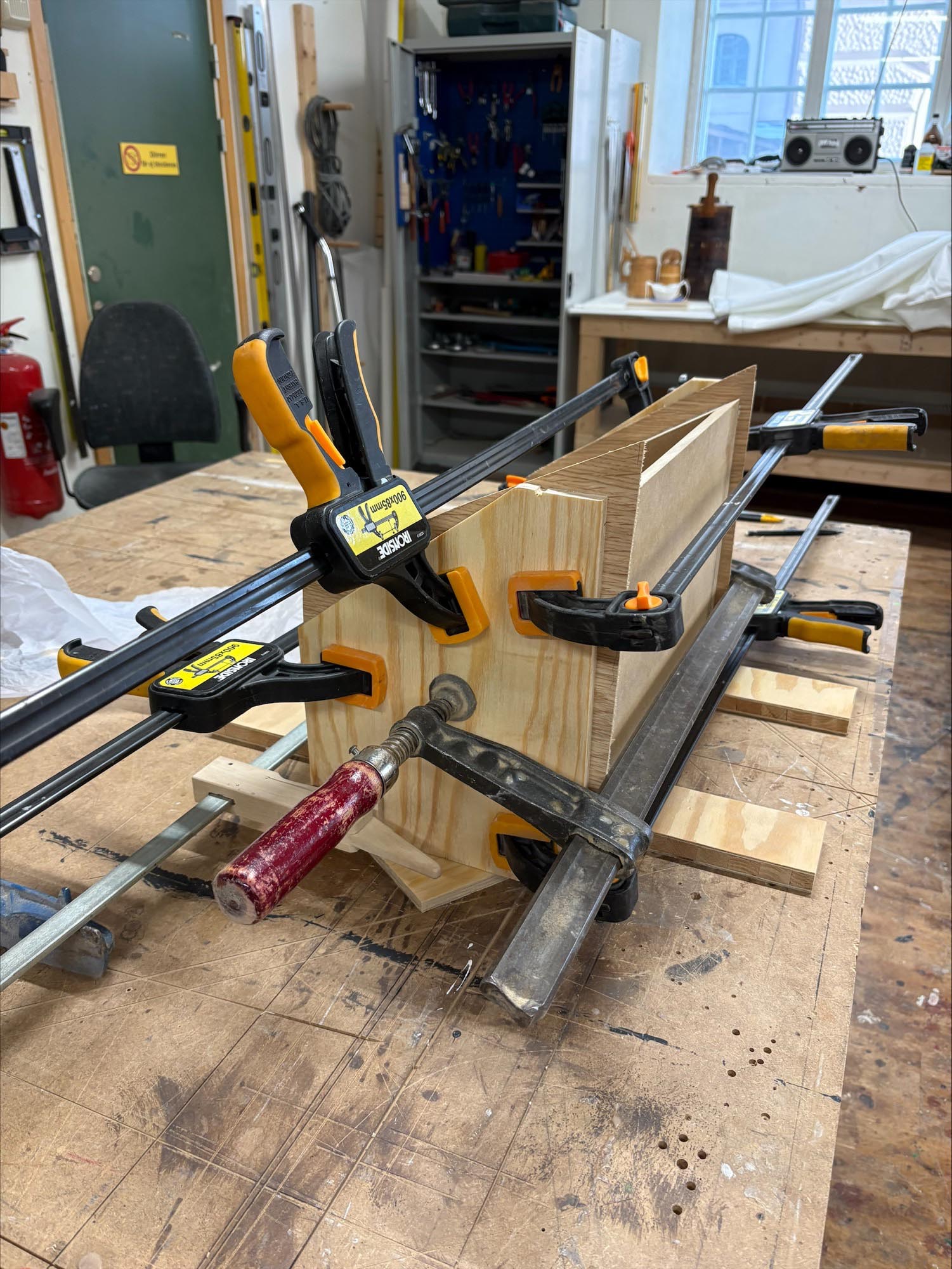

Många tvingar blir det.

Imorgon bitti tas tvingarna bort och då hoppas jag det ser bra ut, därefter trimning.
