stoppa bas i änden av ett rör

[celef]

... verkar ju vara den sämsta tänkbara lösningen, men om man nu promt vill göra så, hur tight kan man ha mellan rör insida och baselement utan att det blir för jäkla dåligt? papprör som jag tänkte testa finns ju bara lättillgängligt i starkt begränsade storlekar

[Perfector]

många bilhögtalartillverkare har ju rör med bas i var ända som låter hyfsat
Och dom är nästan samma mtt som elementet
lek och ha roligt.

[bakerman22]

Varför är det dåligt...?
Sonosub funkar väl ganska bra?

[Komorok]

Det bör inte vara för tätt mellan motorn och rörets insida. För då kan luften inte passera med lätthet. Så det beror ju, som vanligt, på.

[ante_77]

... verkar ju vara den sämsta tänkbara lösningen, men om man nu promt vill göra så, hur tight kan man ha mellan rör insida och baselement utan att det blir för jäkla dåligt? papprör som jag tänkte testa finns ju bara lättillgängligt i starkt begränsade storlekar

Testa PVC-rör

[soundbrigade]

Jag tjackade ett papprör idag och kapade upp till två lådor. Kapade ett annat, smalare rör till basreflexrör. Ska starta upp fräsen och fräsa två trärundlar till topp och botten. Det hela blir lite trial and error.
Jag är nu mest ute efter en cool design.

[Perfector]

Jag tjackade ett papprör idag och kapade upp till två lådor. Kapade ett annat, smalare rör till basreflexrör. Ska starta upp fräsen och fräsa två trärundlar till topp och botten. Det hela blir lite trial and error.
Jag är nu mest ute efter en cool design.

Håll oss informerade är du snäll.
Kul med folk som har leklynnet kvar

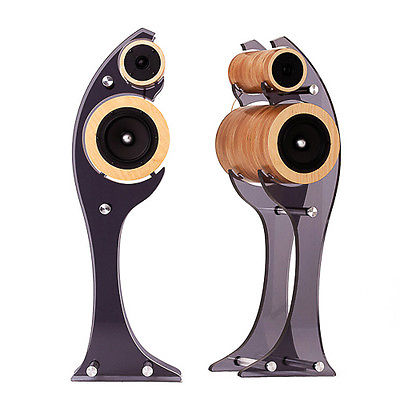

Annars kan man göra så här åxå.

[dac83]

jag stoppade en bas i ett rör i min förra bil, fungerade riktigt bra faktiskt:

[celef]

nu har jag köpt papprör på biltema för test

tänkte montera en bas i var ände och hänga två rör från taket så att jag får dom fyra basarna placerade på 1/4 rumsmåttet i rummets främre del, jag hoppas det ger en jämn respons

[celef]

men när jag tänker efter är det nog bäst att ställa röret på golvet och bara montera en bas per rör, lådvolymen blir då bättre/större per bas, och basen hamnar precis halvvägs på höjdmåttet, det ser oxå rätt bra ut i min spegelmodell

[soundbrigade]

Vilken frekvens ska du stämma av den till?? 0,04Hz???

[celef]

Jag tänkte köra slutet så att jag slipper fundera på något annat än att få lådan/röret så stort som bara möjligt är

[Andr82]

Testa att lämna ena änden öppen först o provspela, så det blir TL, om du kör långa rör alltså. Jag fick en Fynda 12a att spela fint ner till 16Hz så, eller fint o fint, det funkade bra till biomuller, inte till musik. Sen kan du ju sätta för andra änden senare i vilket fall. :)

[Perfector]

om man gör en orgelpipa av den och beräkna kvartsvåglängden kan man få en rackarns trevlig bas
3 fot hög blir då kvarten av 12 fot eller runt 4 meter.
Det kan ge så mycket bas att grannarna klagar långt bort.

[celef]

oj, jag har precis limmat lock i ändarna, jag får prova detta på nästa rörbygge

det blev lite meckigare än jag först trott, jag fick anpassa varje lock för var ände, dom verkade ha lite olika diametrar, "cartheme standard"

[Perfector]

Stoppa då ordentligt med aqoustic Q ull i röret så du får lite belastning mot elementet, annars fladdrar det så hemskt.
Om du sedan sätter röret på pinnfötter och räknar höjd över golv x omkretsen till samma värde som rörets mynningsarea så blir det ännu bättre.
Kan dra en växel på temat om det skulle hampa sig så.

[celef]

jag tänkte dela basen rätt lågt, under 80hz tycker jag brukar låta fint

rören är 1,2 meter långa
blir nog en rejäl resonans eller stående våg eller vad det heter vid typ 140hz, bör jag bry mig när jag ändå delar ganska brant en oktav under?

kan ju i och för sig pula i lite lätt glasull när jag ändå håller på, jag kan nog sno lite från vinden

[Perfector]

bör inte bi problem om delningen är tillräckligt brant

[celef]

det blev rejält meckigt det här, det blir väldigt lite plats för skruvmontering av elementen, mdf-locken kommer garanterat att spricka, tänkte om jag ska försöka limma fast elementen istället, funderar samtidigt på att limma in en skärtråd/ståltråd, så om jag behöver lossa på elementen så kan jag bara dra i tråden så delar sig limsträngen

tänkte ta vanlig transparent byggsilikon som lim

[Perfector]

Man kan tänka sig en falls som limmas innanför rörets väggar med en utfälld kant som man skruvar fast elementet i.
tätlist MDM-5 från monacor gör den tät och demonterbar

[Fat_Arren]

stoppa ändan i ett basrör

[Tarzan]

jag tänkte dela basen rätt lågt, under 80hz tycker jag brukar låta fint

rören är 1,2 meter långa
blir nog en rejäl resonans eller stående våg eller vad det heter vid typ 140hz, bör jag bry mig när jag ändå delar ganska brant en oktav under?

kan ju i och för sig pula i lite lätt glasull när jag ändå håller på, jag kan nog sno lite från vinden

Den där resonansen borde väl gå att dämpa rättså rejält med en bit isolering i mitten av röret (där luftens hastighet är som störst)?
Och gratis material är det bästa materialet.

[celef]

Man kan tänka sig en falls som limmas innanför rörets väggar med en utfälld kant som man skruvar fast elementet i.
tätlist MDM-5 från monacor gör den tät och demonterbar

Jag provade med en utstickande flängs men det såg inte så kul ut, jag skulle bli tvungen att montera fler flänsar längs rörets längd för att få det att se balanserat ut, det blev för mycket arbete

Nu är det bara elementet som sticker ut, det får duga så. Jag borrade ett litet hål mitt på röret för kabelgenomföring, om jag målar röret rött och skaffar en kralligare kabel så ser rören ut som dynamitgubbar, kanske skulle jag då schablonmåla bokstäverna TNT med vitt

[celef]

stoppa ändan i ett basrör

Det låter kanske konstigt men jag har sett korta sådana här rör som används som tillfälliga toaletter, jag tror dom heter toer

[celef]

jag tänkte dela basen rätt lågt, under 80hz tycker jag brukar låta fint

rören är 1,2 meter långa
blir nog en rejäl resonans eller stående våg eller vad det heter vid typ 140hz, bör jag bry mig när jag ändå delar ganska brant en oktav under?

kan ju i och för sig pula i lite lätt glasull när jag ändå håller på, jag kan nog sno lite från vinden

Den där resonansen borde väl gå att dämpa rättså rejält med en bit isolering i mitten av röret (där luftens hastighet är som störst)?
Och gratis material är det bästa materialet.

Helt riktigt, men praktiskt så är det nog enklast att fylla röret nerifrån och upp till mitten och kanske lite till, annars måste jag få in stag för att förhindra att materialet glider och lägger sig på botten

[Tarzan]

jag tänkte dela basen rätt lågt, under 80hz tycker jag brukar låta fint

rören är 1,2 meter långa
blir nog en rejäl resonans eller stående våg eller vad det heter vid typ 140hz, bör jag bry mig när jag ändå delar ganska brant en oktav under?

kan ju i och för sig pula i lite lätt glasull när jag ändå håller på, jag kan nog sno lite från vinden

Den där resonansen borde väl gå att dämpa rättså rejält med en bit isolering i mitten av röret (där luftens hastighet är som störst)?
Och gratis material är det bästa materialet.

Helt riktigt, men praktiskt så är det nog enklast att fylla röret nerifrån och upp till mitten och kanske lite till, annars måste jag få in stag för att förhindra att materialet glider och lägger sig på botten

Borde du inte kunna skära till en bit som passar rätt så perfekt och dränka in den i lim på sidorna och putta den till mitten? Fast å andra sidan så lär du ju vilja fylla röret mer om det är slutet, så det tjänar kanske inte så mycket till.

[Perfector]

En ordentlig matta AcousticQ ull som du rullar ihop och skjuter in en bit i taget till du få det ljud du vill ha då?
När det låter som du vill mäter och klipper du av rullen och slänger överskottet.
det kan vara en väg att gå.
Lite pyssligt, men det är väl meningen i grunden?

[celef]

Den där resonansen borde väl gå att dämpa rättså rejält med en bit isolering i mitten av röret (där luftens hastighet är som störst)?
Och gratis material är det bästa materialet.

Helt riktigt, men praktiskt så är det nog enklast att fylla röret nerifrån och upp till mitten och kanske lite till, annars måste jag få in stag för att förhindra att materialet glider och lägger sig på botten

Jo det funkar nog alldeles utmärkt att göra så, jag hade absolut använt den metoden om jag hade en neråtriktad bas oxå i samma rör

Borde du inte kunna skära till en bit som passar rätt så perfekt och dränka in den i lim på sidorna och putta den till mitten? Fast å andra sidan så lär du ju vilja fylla röret mer om det är slutet, så det tjänar kanske inte så mycket till.

[celef]

En ordentlig matta AcousticQ ull som du rullar ihop och skjuter in en bit i taget till du få det ljud du vill ha då?
När det låter som du vill mäter och klipper du av rullen och slänger överskottet.
det kan vara en väg att gå.
Lite pyssligt, men det är väl meningen i grunden?

Jag tog formstabila ikeakuddar (polyeter) som jag pulade ner på högkant i rören, denn ena ovanför varandra och i kryssformation, om man tittar ner i röret, rören sjunger rejält mycket mindre nu

[Perfector]

Man kan ju göra sig extra besvär åxå, om man har gott om tid.

[Piotr]

jag tänkte dela basen rätt lågt, under 80hz tycker jag brukar låta fint

rören är 1,2 meter långa
blir nog en rejäl resonans eller stående våg eller vad det heter vid typ 140hz, bör jag bry mig när jag ändå delar ganska brant en oktav under?

kan ju i och för sig pula i lite lätt glasull när jag ändå håller på, jag kan nog sno lite från vinden

Den där resonansen borde väl gå att dämpa rättså rejält med en bit isolering i mitten av röret (där luftens hastighet är som störst)?
Och gratis material är det bästa materialet.

Jag tror att..

Ett rör öppet i ena änden och mer eller mindre slutet i andra utgör en öppen pipa aka 1/4-vågsresonator. Fundamentala resonansen hamnar på ca 70Hz om röret är 1.2m och tryckmaxima finns i den slutna änden, hastighetsmaxima i mynningen på den öppna änden.

I ett slutet rör med samma längd uppstår den fundamentala resonansen vid ca. 140Hz och tryckmaxima hittar man vid båda ändarna, hastighetsmaxima i mitten på röret.

[Perfector]

jag tänkte dela basen rätt lågt, under 80hz tycker jag brukar låta fint

rören är 1,2 meter långa
blir nog en rejäl resonans eller stående våg eller vad det heter vid typ 140hz, bör jag bry mig när jag ändå delar ganska brant en oktav under?

kan ju i och för sig pula i lite lätt glasull när jag ändå håller på, jag kan nog sno lite från vinden

Den där resonansen borde väl gå att dämpa rättså rejält med en bit isolering i mitten av röret (där luftens hastighet är som störst)?
Och gratis material är det bästa materialet.

Jag tror att..

Ett rör öppet i ena änden och mer eller mindre slutet i andra utgör en öppen pipa aka 1/4-vågsresonator. Fundamentala resonansen hamnar på ca 70Hz om röret är 1.2m och tryckmaxima finns i den slutna änden, hastighetsmaxima i mynningen på den öppna änden.

I ett slutet rör med samma längd uppstår den fundamentala resonansen vid ca. 140Hz och tryckmaxima hittar man vid båda ändarna, hastighetsmaxima i mitten på röret.

Orgelpipa mao.
Tror jag skrev det en bit upp
Kan bli hur bra som helst med rätt element

[celef]

än så länge tycker jag att rören lirar okej, dock vibrerar golvet mer än jag vill, jag hade ju tänkt ha en bas i var ände och då skulle ju dom här krafterna ta ut varandra, så inte nu, och att ställa rören ännu mera mjukt kommer nog bara betyda att rören välter

[Perfector]

spikes kan vara lösningen på ditt problem

[celef]

oj, det hade jag inte ens tänkt på, men är det rätt väg att gå, jag tycker golvet låter mindre om jag lyfter upp röret från golvet, blir det samma effekt med spikes? jag är även lite rädd om parketten, kan man använda skydd under spike'sen?

[AndreasArvidsson]

Du får mer vibrationer i golvet med spikes. Ser man till överföringen av energi så är spikes motsatsen till att lyfta basen från golvet.

[Perfector]

Du får mer vibrationer i golvet med spikes. Ser man till överföringen av energi så är spikes motsatsen till att lyfta basen från golvet.

Hur kan man få mer vibrationer av en nålspets än om röret står direkt på golvet?

[Perfector]

oj, det hade jag inte ens tänkt på, men är det rätt väg att gå, jag tycker golvet låter mindre om jag lyfter upp röret från golvet, blir det samma effekt med spikes? jag är även lite rädd om parketten, kan man använda skydd under spike'sen?

Spikes kommer ibland med en filtklädd plastbit till varje spik som håller spetsen från parketten.

[Tarzan]

Du får mer vibrationer i golvet med spikes. Ser man till överföringen av energi så är spikes motsatsen till att lyfta basen från golvet.

Hur kan man få mer vibrationer av en nålspets än om röret står direkt på golvet?

Hur menar du att det skulle hjälpa till med att få mindre vibrationer i golvet? Fast det kanske borde diskuteras i en annan tråd. En av dom gamla kanske?

[Perfector]

spetsen ger så mycket mindre yta mot golvet ju
Och dessutom har den 3 spikar mot högtalaren så den ytan för överföring av vibrationer blir ju 3 nålspetsar.
Hur mycket kan det generera i vibrato mot golvet?

[celef]

Tjena grabbar, jag är än så länge rätt så nöjd med basrören, jag tycker faktiskt att det låter bättre med elementen placerade mitt på halva rumshöjdmåttet än vad det någonsin gjort med elementen placerat nära golv, visst kanske beror det en del på placebo efter testatandet med spegelmodellen men även barnen och frugan tycker att det låter luftigare och mycket mindre tungt och resonant, dom ger tummen upp för prestandan men tummen ner för utseendet, men det skiter jag i, jag gillar att formen är så strikt funktionell, men jag skulle behöva addera lite mer stabilitet, jag tror att jag vill ha fyra utriggare under botten, och dom ska vara platta och avrundade, men jag har svårt att komma fram hur långa utriggarna ska vara, ska dom vara en viss del av höjdmåttet eller en del av diametern?

Ps, jag gillar inte att använda punkt

[Tarzan]

Tjena grabbar, jag är än så länge rätt så nöjd med basrören, jag tycker faktiskt att det låter bättre med elementen placerade mitt på halva rumshöjdmåttet än vad det någonsin gjort med elementen placerat nära golv, visst kanske beror det en del på placebo efter testatandet med spegelmodellen men även barnen och frugan tycker att det låter luftigare och mycket mindre tungt och resonant, dom ger tummen upp för prestandan men tummen ner för utseendet, men det skiter jag i, jag gillar att formen är så strikt funktionell, men jag skulle behöva addera lite mer stabilitet, jag tror att jag vill ha fyra utriggare under botten, och dom ska vara platta och avrundade, men jag har svårt att komma fram hur långa utriggarna ska vara, ska dom vara en viss del av höjdmåttet eller en del av diametern?

Ps, jag gillar inte att använda punkt

Komma är bra det med.

Det är väl inte så konstigt att det blir bättre med basen mitt emellan golv och tak? Det borde ju bli nästan samma effekt som att ha en bas vid golvet och en vid taket, i alla fall till om man ser till var tryckmaxima och rörelsemaxima hamnar för dom båda fallen. På så vis dämpar man första golv-tak-resonansen och möjligtvis någon annan diagonal resonans vad dom nu kallas.

ps, tror jag

[Perfector]

Det är rörande att det går att bygga välljud för så små medel-
Grattis.

[celef]

Tjena grabbar, jag är än så länge rätt så nöjd med basrören, jag tycker faktiskt att det låter bättre med elementen placerade mitt på halva rumshöjdmåttet än vad det någonsin gjort med elementen placerat nära golv, visst kanske beror det en del på placebo efter testatandet med spegelmodellen men även barnen och frugan tycker att det låter luftigare och mycket mindre tungt och resonant, dom ger tummen upp för prestandan men tummen ner för utseendet, men det skiter jag i, jag gillar att formen är så strikt funktionell, men jag skulle behöva addera lite mer stabilitet, jag tror att jag vill ha fyra utriggare under botten, och dom ska vara platta och avrundade, men jag har svårt att komma fram hur långa utriggarna ska vara, ska dom vara en viss del av höjdmåttet eller en del av diametern?

Ps, jag gillar inte att använda punkt

Komma är bra det med.

Det är väl inte så konstigt att det blir bättre med basen mitt emellan golv och tak? Det borde ju bli nästan samma effekt som att ha en bas vid golvet och en vid taket, i alla fall till om man ser till var tryckmaxima och rörelsemaxima hamnar för dom båda fallen. På så vis dämpar man första golv-tak-resonansen och möjligtvis någon annan diagonal resonans vad dom nu kallas.

ps, tror jag

Jag kan inte det här så bra, så jag vet inte om en bas i mitten blir samma som två basar placerade nära golv å tak, men hade jag haft två basar så hade jag hellre monterat dom på 1/4 och 3/4 måttet, allt för att få ljudkällorna även spegelkällorna komma så jämnt upprepande och tidigt i tiden, jag försöker bara få dom virtuella linjekällorna att bli så täta som möjligt med valda mängd element

[celef]

Det är rörande att det går att bygga välljud för så små medel-
Grattis.

Tack, jag gör verkligen mitt yttersta, mitt hifimål är billigt och tillräckligt bra, men mest billigt

[celef]

Golvet vibrerade för mycket, det blev störande, när jag lyfte upp ena röret på foten och lutade röret snett framåt så lät det så mycket bättre! I denna uppställning så såg rören ut som kanoner, och kanske lite som kolboxar. Jag fick på så vis elementen mera ut i rummet samtidigt som "foten" som ju tar plats hamnade nära vägg. Men det blev väldigt instabilt, så för att spinna vidare på kanontemat byggde jag fyra stora hjul, monterade två på varje rör för stabilisering, så nu har jag två baskanoner, riktade mot lyssningsplats, två till är på väg, för bakre rumsdelen, jag vet inte om jag ska måla kanonerna svarta eller röda eller guldiga, jag gillar ju Arsenal lite granna och ac/dc. Topparna ska nog få nytt utseende i form av indiantält

[Perfector]

Golvet vibrerade för mycket, det blev störande, när jag lyfte upp ena röret på foten och lutade röret snett framåt så lät det så mycket bättre! I denna uppställning så såg rören ut som kanoner, och kanske lite som kolboxar. Jag fick på så vis elementen mera ut i rummet samtidigt som "foten" som ju tar plats hamnade nära vägg. Men det blev väldigt instabilt, så för att spinna vidare på kanontemat byggde jag fyra stora hjul, monterade två på varje rör för stabilisering, så nu har jag två baskanoner, riktade mot lyssningsplats, två till är på väg, för bakre rumsdelen, jag vet inte om jag ska måla kanonerna svarta eller röda eller guldiga, jag gillar ju Arsenal lite granna och ac/dc. Topparna ska nog få nytt utseende i form av indiantält

Du kan plugga botten och öppna ett hål på sidan av röret, då kommer tryckvågen ut den vägen och golvet behöver inte fungera som resonansbotten.
Teoretiskt i alla fall.

[celef]

Får jag inte en kortslutning då med ett rejält lågbastapp som följd?

[Perfector]

Nejdå, du har ju basen uppåt och öppningen på sidan, precis som en orgelpipa.
Du kan räkna om arean i rörets botten till en öppning i sidan som har samma area så ska det funka fint.

[celef]

Hur djupt kommer ett rör som är 300x1200mm att vara verksam enligt dina beräkningar, på ett ungefär, så där mellan tummen och pekfingret

[Perfector]

Hur djupt kommer ett rör som är 300x1200mm att vara verksam enligt dina beräkningar, på ett ungefär, så där mellan tummen och pekfingret

Våglängdslistan finns ju att tillgå.
Du kan ju räkna kvartsvägspipan på det.
1200 mm x 4 = 4.8 meter / 33 cm = 14 fot i full våglängd vilket är fruktansvärt ljupt i ton.
8 fot i en kyrkorgel är normalt för svenska kyrkor.
First congregational Church of Los Angeles har 4 st. 32 fotare i basen och går under 16 Hz, så det borde bli mer än nog för kunglig botten med 1200 mm som kvartsvågspipa.
20 Hz har en våglängd på 17 meter
200 på 1.7 meter
Du kan räkna ut var du hamnar

[celef]

Hur djupt kommer ett rör som är 300x1200mm att vara verksam enligt dina beräkningar, på ett ungefär, så där mellan tummen och pekfingret

Våglängdslistan finns ju att tillgå.
Du kan ju räkna kvartsvägspipan på det.
1200 mm x 4 = 4.8 meter / 33 cm = 14 fot i full våglängd vilket är fruktansvärt ljupt i ton.
8 fot i en kyrkorgel är normalt för svenska kyrkor.
First congregational Church of Los Angeles har 4 st. 32 fotare i basen och går under 16 Hz, så det borde bli mer än nog för kunglig botten med 1200 mm som kvartsvågspipa.
20 Hz har en våglängd på 17 meter
200 på 1.7 meter
Du kan räkna ut var du hamnar

Hur fungerar sådana orgelpipor, är dom smalbandiga eller bredbandiga?

32 fot är väl typ 10 meter. 16 Hz har en våglängd på 20 meter. 32 fotspipen är alltså en halv våglängd lång.

Mitt rör är 1,2 meter. 140 Hz har väl en ljudvåglängd på 2,4 meter, och halv längd som mitt rör.

[Perfector]

Epic byggde högtalare på sent 70 tidigt 80-tal och kallade dom kvartsvågspipor, dvs 1/4 av full återgiven våglängd.
Prova det så ser du var du hamnar.
Voigt gjorde samma sak

[Perfector]

https://www.youtube.com/watch?v=z0r70a-xk98
En rackare till orgel med 4 32 fots pipor

[celef]

Japp, nu blev jag sugen, jag får skaffa ett nytt rör och göra några tester

[Perfector]

Japp, nu blev jag sugen, jag får skaffa ett nytt rör och göra några tester

Du har mycket att se fram emot.
Hoppas du håller flaggan högt och åstadkommer ett underverk av välljud.

[celef]

Japp, nu blev jag sugen, jag får skaffa ett nytt rör och göra några tester

Du har mycket att se fram emot.
Hoppas du håller flaggan högt och åstadkommer ett underverk av välljud.

Det brukar för det mesta låta jäkligt bra här hemma, ibland blir det dock för mycket av det goda, som när man föräter sig på beasås, då vill man inte ens se beasås på veckor

[Tarzan]

Jag vill se bilder när du monterat hjulen och målat rören svarta.

[Perfector]

https://www.youtube.com/watch?v=Jd0bETda5uM
Spela den här på stor anläggning och njut

[celef]

Jag vill se bilder när du monterat hjulen och målat rören svarta.

Det ska bli! Jag var inne ett tag på sån där tjock svart färg man hade på gamla gjutjärnsmaskiner, lite torr solblekt yta med lite rinningar och med feta fläckiga partier.

Googlade på bilder human canonball och fick inspiration därifrån, det skulle kunna vara kul om baskanonerna såg ut som ombyggda sådana, vitblått å rött

[celef]

https://www.youtube.com/watch?v=Jd0bETda5uM
Spela den här på stor anläggning och njut

Mustigt, men inte riktigt min musiksmak. Vad tycker dumbom den där moderna orgeln ABBA-Benny byggde, är den bra?

[Perfector]

Prova den här.
slutklämmen är enastående och kräver bra högtalare, annars låter det katt.
https://www.youtube.com/watch?v=VnjE2TIYyTE

[celef]

Prova den här.
slutklämmen är enastående och kräver bra högtalare, annars låter det katt.
https://www.youtube.com/watch?v=VnjE2TIYyTE

Ojoj, här lät det skrämmande realistiskt, barnen blev rädda och trodde det var en skräckfilm men på riktigt med mördare och monster lösa i huset

[Perfector]

Prova den här.
slutklämmen är enastående och kräver bra högtalare, annars låter det katt.
https://www.youtube.com/watch?v=VnjE2TIYyTE

Ojoj, här lät det skrämmande realistiskt, barnen blev rädda och trodde det var en skräckfilm men på riktigt med mördare och monster lösa i huset

sök youtube efter organs of first Church.
7 delar om en märklig skapelse, 8 orglar i samma kyrka.
Sammankopplade så att man kan hantera alla från 1 klaviatur.
Där finns även 32-fotarna jag beskrev tidigare
Mycket information och musik.
Med free youtube downloader kan man dessutom välja att ta ner som video eller som audio enbart.

[celef]

Jag fick lust att bygga en orgelformad 2.1 setup , med många rör i olika diametrar placerat mitt på framväggen, rören lär även fungera fint sim diffusorer

[Perfector]

Jag fick lust att bygga en orgelformad 2.1 setup , med många rör i olika diametrar placerat mitt på framväggen, rören lär även fungera fint sim diffusorer

Nu jävlar e han på hugget
Fan, bygg och lova att spela in så vi får höra hur det blev sedan.

[Perfector]

Skulle det hampa sig så, så har jag en tokkonstruktion som med 6½" i basen och en diskant i den fulaste lådan nånsin konstruerad men med kapacitet att faktiskt flytta på en soffa då jag tittade på Jordbävningen på TV.
Den byggdes i 1 enda par som sedan hamnade i en skåpbil som körde paket. Hela bilen skakade så killen trodde den skulle falla i bitar

[ollenorell]

Även jag funderar på balslåda i gjutrör
Elementet är ett Peerless XLS 830452.

Har inte funderat jättemycket teoretiskt kring hur smart tänkt lådform blir för funktionen jämfört med rektangulär låda.
Tyckte mest att det var en kul form och att jag ville prova ett bygge.

MDF-ringarna ska såklart ner i röret och limmas. Som ni ser har jag även försänkt elementet 38mm och det är tänkt för att skydda det.

[ollenorell]

Närbild.

Tänkte limma ihop MDF-ringarna med trälim förstås.
Men limningen mellan MDF och pappröret måste jag nog hitta på något annat sorts lim som liksom inte minskar i volym.
Funderar på att limma med Biltemas tvåkomponentspolyester på burk. Sådan man plastar båtar med.
Kanske armerat med lite glasfiberväv på sina ställen för att känna sig säker.

Och dessutom tänkte jag pensla hela insidan med nämnd polyester så jag är säker på att lådan är tät.
Svårt att lita på dessa papp-skarvar känner jag, särskilt då mitt rör nog förvarats lite fuktigt och tappat formen...

[ollenorell]

Trälim här

[Perfector]

Jag skulle hellre använda ett galler än sänka ner basen.
du kan få problem med diffraktioner då basen slår i kanten och det kan ge konstiga studsar.
Annars ser det vackert ut.

[Fjonkalicious]

Jag skulle hellre använda ett galler än sänka ner basen.
du kan få problem med diffraktioner då basen slår i kanten och det kan ge konstiga studsar.
Annars ser det vackert ut.

Diffraktion inom vilket frekvensområde?

[Perfector]

det som basen arbetar inom kan jag tänka mig
Ett svep runt högtalaren visar nog hur det ser u t.
Philips mätte ofta polärdiagram för att visa hur spridningen såg ut.
gäller inte det hela frekvensomfånget, eller har jag ramlat av "cykeln?"

[Kalejdokom]

Vid 80Hz är våglängden ca 4 meter (och längre ju lägre frekvens) - svårt att tro att kanterna kan ha någon påverkan alls i det lägre basregistren!

[Perfector]

Vid 80Hz är våglängden ca 4 meter (och längre ju lägre frekvens) - svårt att tro att kanterna kan ha någon påverkan alls i det lägre basregistren!

Då har jag ramlat av cykeln

[ollenorell]

Precis, jag räknade iskallt med att den lilla "hornladdning" som uppstår skulle bli försumbart liten inom djupbasområdet.

Något jag däremot är lite orolig för är stagning av lådan.

Tänkte fräsa ut lite "ringar" som stag som ni ser på bilden. Ritade två nu, men det kan bli både tre och fyra...
Funderar på om dessa istället måste vara av kryss-stagsprincip, eller ost-stag med hål i?
Min öppna planlösning likt cadbilden gör det ju enkelt om man någon gång behöver komma in i lådan, samt när man ska lägga in dämpmaterial.
Med kryss-stag blir det ju rätt kört att ändra något.

Jag fattar grejen med kryss-stag på fyrkantiga lådor, de sviktar lättast på mitten där staget är placerat.
Men min låda blir ju mer av principen när man trycker ett ägg mellan tumme och pekfinger och omöjligt kan pressa sönder det

rorbas cad.png (94.05 KiB) Visad 3810 gånger

[Tarzan]

Jag tror inte man behöver några stag i röret. Anledningen till att man vill ha det i vanliga "lådformade" lådor är ju för att motverka att formen ska börja gå mot en sfär.

Röret är redan runt, alltså maximal snittarea per omkrets, så om man ändrar lufttrycket i röret kommer krafterna som vill ändra tvärsnittsarean gå längsmed rörets omkrets i rörets vägg. Jag tror att rörets material är tillräckligt starkt sett till tryck- och dragkrafter.

Usch så svårt det var att uttrycka det här utan att rita

[ollenorell]

Kul då tänker vi lika då! Skönt att inte vara ensam!

[ollenorell]

Funderar lite över lådvolym... Bakstycket kan ju skjutas in och ut för att variera lådvolymen under testperioden.
Använder man ett lastspänne för bil och spänner åt med får man hoppas det tätar hyggligt

Är man riktigt seriös mäter man väl upp T/S-parametrar själv på sitt element...Har aldrig gjort det, det krävs väl att man kucklar med tilläggsmassa och sådana grejer?
Har ingen bra lösning på det, vet inte om jag har lust att limma fast något på konen...

[Perfector]

Fundera lite på en orgelpipa då och bygg av bara fasiken så blir det så mycket bas man kan tåla

[ollenorell]

Blire entonsbas då?

[Perfector]

nä, men du kan beräkna djupet på djupaste tonen

[ollenorell]

Ja man minns ju Phons gamla bygge:
viewtopic.php?t=11872
Har väl uppnått klassikerstatus vid det här laget på faktiskt

[bakerman22]

Vilka smårör..
Jag byggde med rejäla doningar för några år sen.

[ollenorell]

Kul! Rör större än 300mm kunde jag inte hitta hos de vanliga bygghandlarna för privatpersoner. Köpte mitt på K-Rauta här i Linköping.

[nuffe]

Mitt första DIY högtalare var gjord av ett papprör. Du behöver BARA staga topp o botten!

Jag sågade av röret på längden för att använda som baffel. Spånskiva som topp o botten.
Trots att pappen bara var 4-5 mm tjock var det topp och botten skivorna som rörde sig när
man spelade.

Henrik

[aisopos]

... så för att spinna vidare på kanontemat byggde jag fyra stora hjul, monterade två på varje rör för stabilisering, så nu har jag två baskanoner, riktade mot lyssningsplats, ...

Hehe, kompisarna kommer garanterat ducka när du spelar "Tchaikovsky - 1812"

[bakerman22]

Kul! Rör större än 300mm kunde jag inte hitta hos de vanliga bygghandlarna för privatpersoner. Köpte mitt på K-Rauta här i Linköping.

Jag fick specialbeställa mina direkt från Ballast.
Dom är 600 mm.

[ollenorell]

Ja det verkar vara så man får göra om man vill ha stora rör...
Den här killen verkar inte heller gått till någon vanlig bygghandel:
http://www.minhembio.com/MrLelle/330589/

[Perfector]

http://www.ebay.com/itm/Courbe-High-End ... 3cf4a1d948

Det är tydligen nåt visst med rörljud

[ollenorell]

Hmm, undrar vad Svante skulle säga om valet av rund baffel

[ollenorell]

Hej hörni!
Jag är lite inne på de ideér som diskuterats tidigare ang. stagning av rör.
Jag tänker att den plana bottnen är den yta med störst benägenhet att svikta, då den är plan om man gör den i MDF.
Röret har ju redan rund form, vilket Tarzan skriver om på förra sidan.

Ritade en skiss i CAD över tänkt botten.

Stagad botten.png (35.79 KiB) Visad 5540 gånger

Skissen är baserad på 19mm MDF som jag har.
Bottenskivan är 303mm ytterdia vilket blir presspassning ner i gjutröret.
På den ligger två ringar med samma ytterdia såklart och innerdia är 240mm. (Det är samma som elementets korg )
Tanken med ringarna från min sida var att ge större kontaktyta för limningen mot pappröret.
Vet inte om det behövs.
Mittpluppen är två tänkta 120mm-puckar, och tanken är att kunna sänka ner högtalarterminalerna riktigt djupt.
Dessutom ger det möjlighet att ställa två stag över alltihop så att bottnen blir skitstyv.
Det här kanske är enorm overkill, jag vet inte.
Jag skulle nog sova gott om nätterna åtminstone om jag gjorde det

baksida stagad kontakt.png (30.9 KiB) Visad 5540 gånger

Här är baksidan, och här skulle man kunna montera ordentligt försänkta kontakter.
2*19mm åtminstone. Sedan kan man ju börja försänka lite i den sista 19mm-biten med.
Så dryga 40mm försänkning kan man ju få till.

[Perfector]

Det är "rörande" hur noggrann du är.
What could possibly go wrong?

[ollenorell]

Tack, ni är alltför vänlig


Bottenstycke till vänster, elementinfästning till höger.

[Perfector]

Kan inte låta bli att undra lite.
Hur skulle det bli om man tog en rejäl stock och svarvade ur den till ett rör direkt?
Skulle det bli didgeri doo av det hela eller skulle det bli lyssningsbart?
Ibland får jag så fåniga uppslag så det är skrämmande.

[Kalejdokom]

Ibland får jag så fåniga uppslag så det är skrämmande.

Där fick du till en klockren kandidat till ny signatur !
Sorry, jag kunde inte låta bli...

[Perfector]

jojo, kanske dags att byta ut den

[nuffe]

Stagningen som du visar några inlägg upp tror jag blir utmärkt.

Henrik

[Perfector]

Ser fram emot en rapport om ljudkvaliteten när du är klar.

[ollenorell]

Har fräst riktigt tight, måste nog putsa utsidan lite...

[Perfector]

Snyggt gjort.

[ollenorell]

Fick slipa lite Passar bra nu!

[Perfector]

Du har väl botten i dom?
Fundera lite på denna.
Om du skrotar bottenplattan och istället räknar arean på öppningen, sedan sätter du röret på 3 distanser och räknar omkrets x höjd så att arean där blir samma som rörarean.
Då kommer högtalaren att känna av hela rummet som resonansbotten och du får en hysteriskt djup bas.
Jag vet, för jag gjorde en högtalare där röret slutar mot bakväggen med den avräkningen.
Och inget annat jag byggt har haft samma enorma kraft i lågbasen.
Du kan alltid sätta tillbaks botten om du inte gillar resultatet.
Men att leka runt är aldrig fel.

[ollenorell]

Ja det är en kul idé, kul att testa såklart!
Botten har jag, men ingenting är limmat permanent ännu!
Innerdiametern är 302mm och längd på röret 1195mm.

Har för mig att det var detta element som gubben Linkwitz använde i sina öppen-baffel-konstruktioner innan han fixade skräddarsydda element genom Seas?
Så det kanske har potential för att jobba utan lådans fjäder, jag vet inte...

Edit: Högtalaren lär hetat Orion:
http://www.linkwitzlab.com/orion-rev3.htm

[Perfector]

Ja det är en kul idé, kul att testa såklart!
Botten har jag, men ingenting är limmat permanent ännu!
Innerdiametern är 302mm och längd på röret 1195mm.

Har för mig att det var detta element som gubben Linkwitz använde i sina öppen-baffel-konstruktioner innan han fixade skräddarsydda element genom Seas?
Så det kanske har potential för att jobba utan lådans fjäder, jag vet inte...

Edit: Högtalaren lär hetat Orion:
http://www.linkwitzlab.com/orion-rev3.htm

Vad jag kan få fram borde då röret stå med undersidan 75 mm över golvet för att höjd x omkrets ska bli samma som ytan i röret .
Skulle va kul med en jämförelse på det temat mot ett rör med sin botten ilagd.
Dock behöver nog det öppna röret mer bromsande dämpning för att inte stå och fladdra.

[KentLindqvist]

Kul ide och snyggt utförande så långt!

Potential att bli en snygg och udda detalj i vilket vardagsrum som helst!

[ollenorell]

Plockar ur bakstycket dårå efter provmontering

[ollenorell]

Jaa ni ungdomar Provspelar lite
Förresten kan man se min hårdrockmössa jag virkade inför vintern



[ollenorell]

Saknar mätgrejer, men det bullrar på som sjutton vid 66Hz. Även lite kring 40Hz. Rullar av hastigt under 30Hz, och över 66Hz faller det lite upp mot 100Hz då styrkan kraftigt försvagats igen.
Detta enligt örat

[NADifierad]

Cool mössa, och spännande bygge .

[ollenorell]

Tack

Man skulle kunna skarva ihop två rör med lite glasfiberväv och polyester så röret blir 2,40m.
Resonansen bör ju flyttas ner i frekvens då...
Min takhöjd är nog 2,40 förresten, man får i så fall kapa lite.

Membranet "hänger" ju som det är nu. Alltså gravitationen påverkar ju membranet lite nedåt...
Men det är väl först efter många år som eventuella effekter av det uppstår som jag förstår. På känsliga element...

Hmm. Sluten låda var ju tanken initialt... Sluten låda på dryga 80L kan realiseras för test utan att såga i röret och därmed stänga dörren för fler rör-experiment

[ollenorell]

[celef]

jag tror dessa biltema rör passar bäst med två basar monterade, en i var ende, så att all oönskad energi tar ut varandra, jag tror seas aluåttor skulle passa, är det nån som har uppmätta elementegenskaper på lager?

[ollenorell]

Jag tror också att det är smart att nyttja denna "utsläckning", alternativet är att bygga stadigt
Tips ang just Biltemas rör är att de verkar ha vaxad insida, svår att limma alltså!
Så se upp för gjutrör med vaxad insida, mitt är oxaxat

[celef]

rörens absoluta fördel tycker jag är den lilla arbetsinsats som krävs, att göra konstruktionen komplex talar emot tycker jag, men att använda två element inte så

vaxad insida är inget problem, jag tog ett ganska grovt slippapper och ruggade upp kontaktytan rejält, mina lock/bafflar sitter som berget även med casco vitlim

[ollenorell]

Håller med! Smidigt är det! Jag har inte bestämt mig ang. lim. Funderar på polyester med härare, sån man plastar glasfiberväv med.
Men det kan bli lite hårt och skört

[BAMBAM]

Jag har sett varianter där högtalaren är placerad 1/3 rör längd in i röret, det borde ju ger dubbla antalat resonanser som jämnar ut total responsen.
Kanske att bygga dubbla högtalare med det ena 1/3 kortare rör dessutom?
Det borde ge ännu flera resonanser på olika frekvens.

Kan kanske vara något att fundera på?

- Bosse

[BAMBAM]

Jag har för mig att det jag refererar till ovan är någon variant från bose,
http://www.instructables.com/id/800watt ... ss-Cannon/

men här är en annan rejäl variant på det du bygger, som kräver lite takhöjd eller rumsbredd:
https://www.passdiy.com/project/speaker ... -el-pipe-o

Kompleteras gärna med ett par lite större hornhögtalare
https://www.passdiy.com/project/speaker ... orn-part-2

- Bosse

[dac83]

om du vill ha längre rör så är det enklast att skarva med limpistol(en sån som smälter plast) rekommenderar att du provar för det blir väldigt bra verknings grad på röret om du kör öppet(kvart vågs pipa/Transmission line)

[ollenorell]

Precis, jag tror dessa 1,20m-rör är för korta för att få hyggligt låg resonans. Men dubbla längden sammanfaller med med takhöjden...
Fan, måste skaffa mätmikrofon, men det känns väldigt mycket som discobas/midbas...
Limmade iallafall "baffeln" idag. Borde kanske kört med något sånt där PL400 eller liknande, men det blev polyester (båtplast) och mikroballonger, det var vad jag hade hemma. Gjorde lite skåror för limmet med min livsfarliga såg

[ollenorell]

Har kapat upp röret nu till 60cm vilket ger en lådvolym på 42L. Sedan får man dra bort några liter för element samt botten/topp-skivorna. Botten kan nu knackas inåt så lådvolymen minskas vilket ger utrymme för att laborativt finna optimal lådvolym
Känns som att man får göra en kompromiss. För att få upp Q över 0,5 vill man ha liten låda, typ hälften av nuvarande. Men då finns väl risk att gummiupphängningen kollapsar pga undertryck vid stora konutslag?
Egentligen borde jag vara seriös och börja limma vikter och mäta upp mina egna T/S-parametrar...
Edit: Fast huruvida kantupphängningen kollapsar eller inte borde man väl kunna undersöka med en puls DC om lådan är tät?
