Stereobänk och sub - Avslutad byggtråd

Inläggav Bjorn_ » 2013-05-20 19:42

Ni får skälla på mig om jag bryter mot någon forumlag nu, men jag tänkte att någon kanske kan ha nytta av delar, eller en komplett setup. Sist i tråden har jag lagt in lite bilder och specar. Beklagar att atta bilder har försvunnit. Skall verkligen se om jag kan hitta dem igen.

************************************************************************************************************

Då var det dags. Tyvärr har jag en himla massa annat som jag håller på att beta av, men nu har min nya stereobänk börjat ta form i huvudet åtminstone.

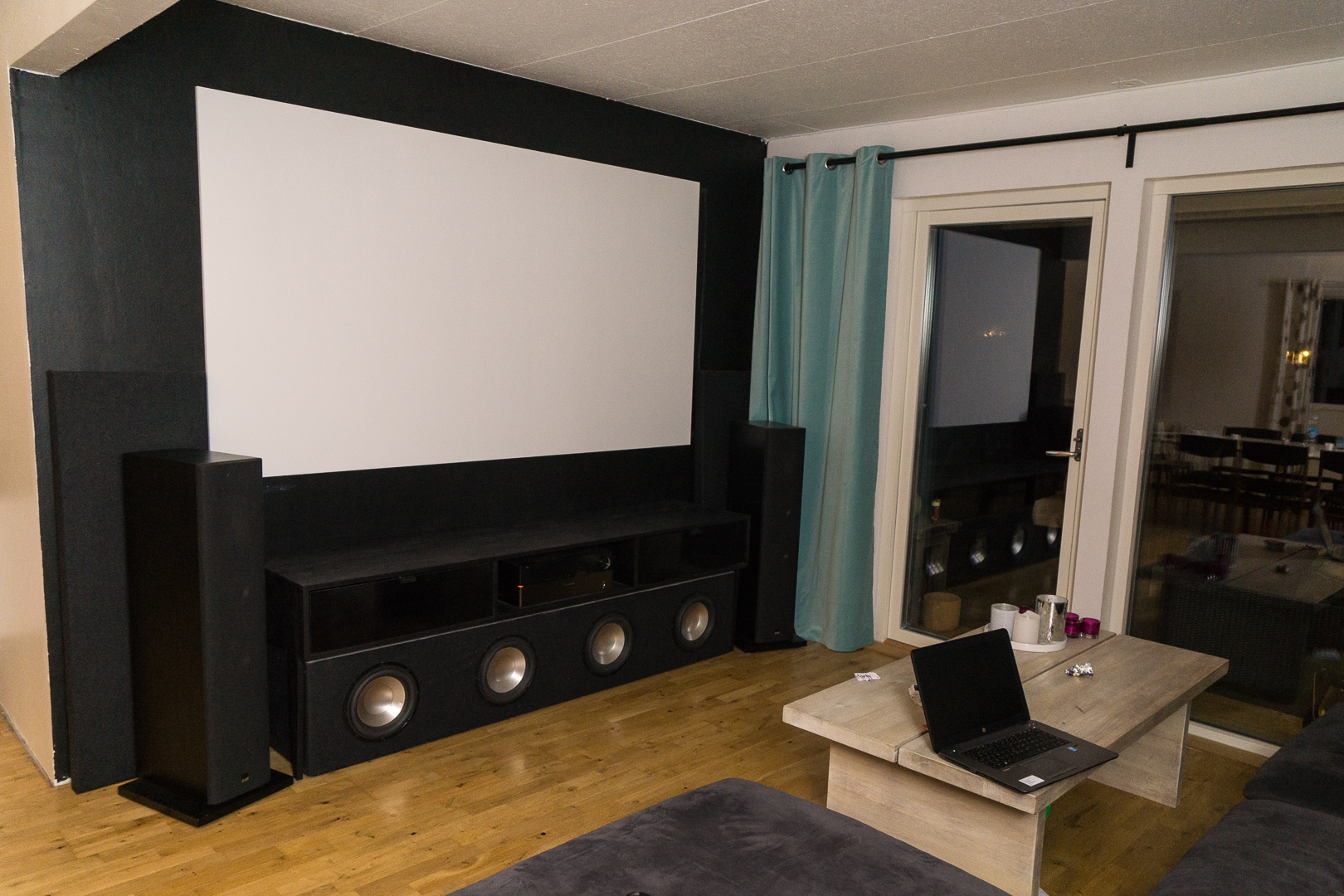

Bänken kommer inte ha några integrerade basar utan det blir två konstruktioner som blir separerade med skumplast. Har försökt illustrera det i gamla klassikern paint... Testade lite sketchup men det kräver lite övning, tid som jag inte har förtillfället

Skumplasten blir inte grå utan svart och min förhoppning är att det inte kommer synas så mycket (endast en cm runt om). Hela baslådan kommer stå på en lite hårdare skumgummimatta (även den svart i framkant)
Baffeln på baslådan bli svartbetsad ek, resten av lådan i 19mm mdf
Själva bänken blir en något ljusare svartbetsning av ek plus olja (så att man får lite mönster i den)

Djupet på baslådan blir 40 cm utvändigt och bänken kommer vara 50 cm djup. Man kommer alltså kunna skjuta lådan lite fram och tillbaka så att det blir lite av en variabel baffel. Vet inte om detta ger något men jag tänkte att det kan vara kul att testa. Eventuellt kan jag i efterhand bygga en stor ram med duk och sätta framför elementen men det får vi se.

Element blir L26ROY och volym blir 39 liter per element.

Förstärkare... Jag har en xtz dsp sub amp idag men jag vet inte riktigt hur jag skall göra. Vet inte om det räcker... Jag tänker hur som helst börja med den och se. Tips på hur man kopplar in 4 basar till den tas tacksamt emot.
Kan man köra två parallellt och två i serie månne? (alltså två seriekretsar som man kopplar in paralellt)

Det blir alltså inget lågbasmonster, men frugan blir ändå bara sur när jag spelar ner glas från hyllorna...

Kan ju lägga på lite PEQ eller LT i efterhand och testa lite, men det är inte primärt något mål med infra.

Vi började ju lusa ner Bosses tråd med volymer på L26ROY och jag har räknat och simulerat en del efter det. Jag har två alternativ. Lådor runt 40 liter och en totalbredd på 160 cm eller lådor på 53+ liter med en bänk på totalt 200 cm. Jag tror mig ha bestämt mig för den mindre varianten och det har alltså då inget med utrymmet att göra.

Andra tankar?

//Björn

edit:rubrikändring
Senast redigerad av Bjorn_ 2016-10-31 19:57, redigerad totalt 12 gånger.

Användarvisningsbild
Glebster
Hipster

Inlägg: 5002
Blev medlem: 2005-06-09
Ort: out of bounds...

Inläggav Glebster » 2013-05-20 21:25

Varför den mindre volymen när det pekar på att den större dito är mer optimalt?

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-05-20 22:01

Jag vet inte. Igår såg kurvan bra ut, nu ser den annorlunda ut. Jag och basta är inte kompisar riktigt ännu. "Design suggestion" ändrar sig också, men jag har väl pillat på något nånstans...

Jag får försöka hitta lite tid och simulera mer. System response ändrar sig bara marginellt även om man knappar in 40 eller 60 liter men En massa annat ändrar sig, bland annat Q.
Kommer jag ner i 30 Hz i -3db så är jag nöjd.

Användarvisningsbild
Glebster
Hipster

Inlägg: 5002
Blev medlem: 2005-06-09
Ort: out of bounds...

Inläggav Glebster » 2013-05-21 06:35

I ditt simulerande bör du väga in att T/S-parametrarna inte helt verkar att stämma.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-05-21 19:39

Jo, det gör det hela inte enklare...

Användarvisningsbild
MagnusÖstberg

Inlägg: 30031
Blev medlem: 2009-03-30

Inläggav MagnusÖstberg » 2013-05-21 19:52

Gå mot den större lådan.

Parallellkoppla basarna två och två. Seriekoppla sedan.
Jag saknar dig.
Medlem på www.faktiskt.se sedan 2006

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-05-21 20:39

Tackar. Om jag går på den större lådan så blir "facken" i bänken 46 cm breda. Om jag kollar på 19tumsprylar så verkar de flesta stärkare ligga på 48 cm, detta är väl med fästen. Någon som har ett steg som kan mäta bredden utan fästen? Bra att veta om det går in...

Användarvisningsbild
NADifierad

Inlägg: 15432
Blev medlem: 2009-01-04
Ort: Karlskrona

Inläggav NADifierad » 2013-05-21 20:43

Lab1000 mäter 43cm och 43 är nog vad de flesta normalbreda hifiprylarna brukar mäta.
Stereo = En liten anläggning med visst basunderstöd….

Användarvisningsbild
Glebster
Hipster

Inlägg: 5002
Blev medlem: 2005-06-09
Ort: out of bounds...

Inläggav Glebster » 2013-05-21 20:54

MagnusÖstberg skrev:Gå mot den större lådan.

Parallellkoppla basarna två och två. Seriekoppla sedan.


+1

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-05-21 21:45

Det blir även större baffel vilket jag tycker är bra. Vad tror ni om variabel baffel då, är det lönt?
Om jag struntar i det så kan jag bygga lådor på 60 liter istället för 51...

Användarvisningsbild
MagnusÖstberg

Inlägg: 30031
Blev medlem: 2009-03-30

Inläggav MagnusÖstberg » 2013-05-21 22:37

Variabel?
Jag saknar dig.
Medlem på www.faktiskt.se sedan 2006

Användarvisningsbild
Glebster
Hipster

Inlägg: 5002
Blev medlem: 2005-06-09
Ort: out of bounds...

Inläggav Glebster » 2013-05-21 22:41

Bjorn_ skrev:Det blir även större baffel vilket jag tycker är bra. Vad tror ni om variabel baffel då, är det lönt?
Om jag struntar i det så kan jag bygga lådor på 60 liter istället för 51...


Do it!

http://m.youtube.com/#/watch?v=P9pa_8-W ... 9pa_8-WdlU

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-05-22 07:37



Haha, klassiker

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-05-22 07:41

MagnusÖstberg skrev:Variabel?


Ja, om lådan är lite grundare så kan man putta in den lite under bänken. Kanten runt om (dvs bänken) plus golvet blir ju då en förlängning av baffeln, en slags hbaffel. Jag tänker mig att konerna får mot bättre stöd då. En teori bara.

Användarvisningsbild
MagnusÖstberg

Inlägg: 30031
Blev medlem: 2009-03-30

Inläggav MagnusÖstberg » 2013-05-22 08:01

Åh, nä skit i det :)
Jag saknar dig.
Medlem på www.faktiskt.se sedan 2006

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Har du två ROYS över?

Inläggav Bjorn_ » 2013-06-10 09:43

Hoppas jag inte bryter mot någon regel nu 8)

Har mycket byggtankar på G men Jag tänkte så smått börja bygga på min bänk. [s]Är det någon i skåneland som har ett par Roys över som ligger och skräpar?[/s]
Senast redigerad av Bjorn_ 2013-06-10 12:21, redigerad totalt 1 gång.

Användarvisningsbild
sky_eye
Kunglig Ljudtekniker

Inlägg: 1807
Blev medlem: 2007-01-30
Ort: Sollentuna/fjollträsk

Inläggav sky_eye » 2013-06-10 10:47

I en medlemspresentation är det ok.
\\Sky

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-06-10 12:19

Jo där läser ju alla ;-)

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

testar lite material

Inläggav Bjorn_ » 2013-07-02 11:09

Alla mått och uppbyggnad mm är klart på papper nu åtminstone (för bänk och subbor). Väntar bara på att lite tid skall infinna sig. Skulle olja en planteringslåda häromdan och tänkte att man lika gärna kan experimentera lite med bets.

Jag hade först tankar på att göra lite högtalare i det högst osexiga materialet furu... Bänken kommer stagas med metallprofiler så hållfasthet är inget att bry sig om. Det är ju enkelt att beställa något snyggt regnskogsträ och vara klar, men lite roligare (och mer utmaning) med fur. Jag hatar gulnad fur, men det hade varit roligt att utnyttja gulningen till dess fördel istället.
Kan eventuellt bli tal om stavlimmad ek också. Det som talar emot ek är att den just är stavlimmad. Jag gillar långa orörda träytor så egentligen är det ekfaner som det borde vara tal om men det blir ju ett himla pill på en bänk med så många småytor...
Skulle ju kunna ekfanera ovansidan på den stavlimmade eken :roll:

Behandlingen är från vänster:
-bara bets
-maskinslipad (rondellslip)
-lite handslipad (med handen som slipkloss)
-lite mer handslipad


Eftersom både fur och ek gulnar så är min tanke att det skall bli gul-orange och svart finish. Nu är det helt nyoljat och fortfarande vitt men det kommer mörkna.
Hade en tanke på att först gul eller rödbetsa i första omgången och sedan ta svart i ett lager ovanpå men risken är väl att det blir brunt då...
Nu är det bara att vänta och se hur det blir när det gulnar, tyvärr tar det lite tid. Ju fler gånger man oljar ju mörkare blir det ju också. Bordet som de står lutade mot kan ju vara lite referens för den ton som jag försöker nå...

Fördelar Fur:
- gulnar mer än ek - kanske bättre slutresultat på det jag försöker nå
- billigare
- lättare att jobba med
- mer "liv" i träet i form av möster
- slipper fanér

Fördelar ek
- känns bättre helt enkelt... med stavlimning så blir det också ett visst mönster och "liv"

Någon som testat något liknande innan?

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-07-10 14:27

Testat med ett par behandlingar till, blev ok, men inte riktigt som jag ville.

Synd för annars kunde jag ju kört på arbetsnamnet furious i bästa göteborgsvitsanda...


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

och nu ek...

Inläggav Bjorn_ » 2013-07-10 14:33

så här blidde det med ek. Det bästa var att helt betsa allting, skippa slipningen för att sedan gå på med olja och stenull direkt (efter någon dags torka såklart). Det är lätt att styra hur mycket av besten man skall lösa upp så att säga och man kan få fram lagom mycket ek-färg. Här är det oljat och slipat (med stenull) två gånger samt avtorkat med trasa efter varje behandling. Så här får det bli :-)

Här ser det ganska mörkt ut men min telefon har ingen optimal kamera och jag orkar inte klydda med den stora kameran... men här är den fortfarande svart, men lite gula spår från eken beroende på mönstret.

Bygget är godkänt från chefen också, fick trejda med en ny soffa bara :-)


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

element beställda

Inläggav Bjorn_ » 2013-07-15 10:32

Då europe-audio hade 10% sommarrabatt plus nedsatt pris på Roys så fick det bli beställning idag. :-)

Jag har ju tänkt att göra en stor låda med fyra element. Det blir skilda kaviteter för varje element så att det blir lite stagat. Hur hade ni gjort med kablar?
Jag funderar på terminaler för varje element så att man kan koppla om i efterhand utan att behöva riva lådan...vad tror ni?

//Björn

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2013-07-15 12:37

Terminera för varje element, elfas säkerhetshylsor, se bomell-bergs bygge.
/J

Cygnus resurectum

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-09-07 12:45

Nu vad det dags att dra igång :-)

Nederlag första dagen bara, lite jobbigt. Åkte till Bauhaus i Malmö för att köpa hyllplan och få sågat mdf. Hyllplanen slut såklart - jaja, kan ju hända var som helst. Frågar en i personalen om de vet när de kommer få hem det igen. Försvånansvärt nog kollar han i datorn (kanske berodde på att han stod framför en när jag frågade) men det gick inte att svara på. Nähä...

-Ok, kan jag få sågat lite mdf? (yes, nu skall det sågas)
Javisst (fan också)
-Kan du såga det på millimetern? (klart de kan, de har en sjukt bra såg)
Nä, asså det kan slå på en halv centimeter eller så... (vilken jobbig kund)
-Varför det? (hörde jag rätt?)
Njaaa asså det är lite spel i klingan. (jag pallar inte bry mig)
-mm, hej då. (dra åt helvete)
Hej (skönt, nu gick han)

Sist jag fick något sågat på Bauhaus blev det 21 cm fel, det kanske också berodde på spel i klingan, vad vet jag.

Jag har tyvärr så många tråkiga historier om detta varuhus men jag orkar inte skriva ner allt, det stora problemet ligger förmodligen på ledningsnivå, men skit samma - det var sista gången idag som jag satte min fot där.

Så nu står man här med en sågmall... Tips någon?
Har Hornbach en sågverkstad?

Hade jag haft kulor och tid över hade jag nog köpt en sänksåg och gjort det själv, men jag hade gärna fått det kapat så som det ser ut nu.

dagens antiklimax...

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 7530
Blev medlem: 2007-10-28

Inläggav Kalejdokom » 2013-09-07 14:46

Trist med byggvaruhus som inte kan erbjuda bättre service!

Lite långt att åka, annars har jag en ofta anlitad leverantör som alltid sågar med millimeterprecision (och ofta utan extra kostnad) hos Mölnlycke Trä, utanför Göteborg.

Jag brukar berätta för maskinoperatören om mina projekt så han "glömmer bort" att skriva rekvisition til kassan efter fullgjort värv 8) . "Jo, du vet, det här systemet ska integreras bakom soffan och de små burkarna ska hissas i wire ovanför bokhyllan... Nä, nä, bara för hemmabio och lite feel-good-musik".

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-09-08 16:51

Jo, liiiite långt :-) men tack ändå!
Idag fick jag en ny upplevelse, åkte till hornbach istället. Ligger lite längre bort men det var ju helt klart värt det. Frågade totalt tre personer om hjälp och alla hjälpte mig. Åkte därifrån med nysågad MDF och en hög med ekplank. Inga problem att såga på millimetern heller! Sjukt annorlunda upplevelse.

- tur inte familjen var med

- kontrollmätning!

Bild vad tror ni, kan det bli något? :-)

Jag siktade på 60 liter och hamnade på 59,3 minus elementet, tror det blir fint.

To be continued...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-09-08 18:09

En grej till...

Jag har alltid borrat, limmat, pluggat och skruvat. Men det känns väl lite overkill eller vad säger ni ?

Ser ju vissa som bara limmar, funkar de bra eller?

Jag kommer dra några skruv i stagen i vart fall så att de inte skan glida omkring. Inga delar av den lådan som syns på bild nu kommer att vara synlig i slutändan med undantag av baffeln (eventuellt). Men just baffeln och bakstycket hade varit nice att slippa skruva. Kommer behöva lägga mycket jobb på bänken så jag vill ha det så enkelt som möjligt :-)

Användarvisningsbild
Johannes

Inlägg: 1303
Blev medlem: 2012-02-19

Inläggav Johannes » 2013-09-08 23:34

Jag kör spikpistol och lim. Limmar sen håller det rätt och skjuter för att fixera. Mindre låder klarar sej utan tvingar om dom är hyffsat sågade. Men ibland. Är det bra att pressa ytterligare med tvingar

Användarvisningsbild
Johannes

Inlägg: 1303
Blev medlem: 2012-02-19

Inläggav Johannes » 2013-09-08 23:36

Limmet håller såpass bra att om du försöker bryta loss det så kan det gå sönder nån annanstans än just i limskarven

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-09-09 07:11

Johannes skrev:Limmet håller såpass bra att om du försöker bryta loss det så kan det gå sönder nån annanstans än just i limskarven


Jepp, så för hållfasthetens skull så spelar det mindre roll alltså. Nu skall jag bara bestämma mig för om jag ska ha baffel i ek också eller om jag kommer dölja det med högtalartyg så att det inte spelar någon roll. Det går ju att göra både och också...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-09-26 23:16

Tyvärr är mitt internet stympat tills jag blir klar med renovering osv. Det börjar ta sig nu och mycket börjar bli halvfärdigt eller klart. Lovar att återkomma med en massa byggbilder snart :)

En viktig fråga nu, min sublåda börjar ta form, 1940x44x37 i yttermått. Innermått blir 60,75 liter per låda minus element, så det blir nära det som jag blev rekommenderad. Eftersom lådan kommer bli helt dold av stereobänken så är finish helt oviktig vilket är skönt (eftersom den ser ut som fan) :)
Jag har inte limmat fast baffeln ännu, jag hade först tänkt limma ihop 19mm mdf med 18 mm ek. Men eftersom det inte kommer synas nu med lite ändrad design så funderar jag på att köra på bara 19 mm mdf som baffel. Blir det för tunnt för nåra Roys?
När jag knackar lite på den halvfärdiga konstruktionen så känns det ok, jag vet ju att det blir bättre när man limmar ihop allt men jag är lite osäker. Skall man ta och laminera den med en tunnare skiva för att få upp lite styvhet?
Jag vet ju att det naturligtvis hade varit att föredra, men tror ni det skulle funka ändå?
Jag menar, det kanske är bättre att sätta ett extra stag på den största ytan eftersom elementet kommer hjälpa till med att styva upp själva baffeln. Kanske är svårt att se utan bilder men värt att fråga ändå...

Användarvisningsbild
Elfsberg

Inlägg: 2272
Blev medlem: 2012-01-12

Inläggav Elfsberg » 2013-09-27 10:47

Äh. Sätt i stag.
Guru QM60 & Ino bs60, Anaview AMS1000, Topping E30 & CamillaDSP / Guru QM10 mk 1, Anaview ALA0080
Hifiman Sundara, Sennheiser PXC-550 II, Hidisz S9 Pro (Schiit Audio Magni 2)

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-10-03 20:12

Bjuder på lite byggbilder så länge. Nu kom jag på att jag har ett vägguttag som kommer pajja hela min design så nu blev det att tänka om :roll:

Jaja, det bli i alla fall en något enklare design vilket inte är så dumt.







Styckdelar från de gamla



gamla lådorna



Hej då!


Användarvisningsbild
MagnusÖstberg

Inlägg: 30031
Blev medlem: 2009-03-30

Inläggav MagnusÖstberg » 2013-10-03 20:29

:D
Jag saknar dig.
Medlem på www.faktiskt.se sedan 2006

Användarvisningsbild
bomellberg

Inlägg: 5560
Blev medlem: 2006-11-14
Ort: Lund

Inläggav bomellberg » 2013-10-03 20:31

Heja, heja!
Ta allt jag skriver med en nypa salt, även detta!

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-10-03 21:48

Tack :)

Inser att nog "måste" ha en sänksåg för att fortsätta. Hatar att stå och måtta med bräder och tvingar 10 ggr för att ändå inte få det bra. Kexmaskin är lite lockande också.

Användarvisningsbild
Glebster
Hipster

Inlägg: 5002
Blev medlem: 2005-06-09
Ort: out of bounds...

Inläggav Glebster » 2013-10-03 21:51

Bjorn_ skrev:Tack :)

Inser att nog "måste" ha en sänksåg för att fortsätta. Hatar att stå och måtta med bräder och tvingar 10 ggr för att ändå inte få det bra. Kexmaskin är lite lockande också.


Det är lättare med sänksåg men kräver ändå en viss fingertoppskänsla för att få helt perfekt.

Användarvisningsbild
bomellberg

Inlägg: 5560
Blev medlem: 2006-11-14
Ort: Lund

Inläggav bomellberg » 2013-10-03 21:55

Bjorn_ skrev:Tack :)

Inser att nog "måste" ha en sänksåg för att fortsätta. Hatar att stå och måtta med bräder och tvingar 10 ggr för att ändå inte få det bra. Kexmaskin är lite lockande också.

Hör av dig om du vill låna.
Ta allt jag skriver med en nypa salt, även detta!

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-10-03 22:13

Tack för erbjudandet, hör av mig om det blir aktuellt :)
Det blir att jag snickrar en del så jag ser det inte som en jobbig investering i och för sig.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-10-04 20:36

Kom precis på genidraget att klä hela baslådan i svart filt :)
Vet inte hur bra det är i dammsynpunkt men skit samma, de e coolt med damm.

Skall beställa lite ulldämp från hifikit hade jag tänkt. De är på 500 gram per förpackning, vad tror ni - 2 eller 4 paket?

Med 4 blir det typ 20 cm tjockt i botten om man knölar lite, med 5 blir det lite mer, 25 kanske mer lagom kanske?

Edit:tillägg

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-10-23 20:18

Det fick bli "man tager vad man haver" på stagen. Lite tryckt virke över sen i somras. Knackade lite på det och de "sjunger" mer om trät men det ligger högt i frekvens så jag tror inte det spelar någon roll :-)



Sen var det där med dämp. Hade läst mofftråden och nästan bestämt mig för ull, men det blev för dyrt för tillfället. Glasull e jag inte så sugen på heller även om det säkert är bra. IKEA sålde ut kuddar för tolv kronor styck så det fick bli 20 sådana. Tyget är dessutom så pass genomsläppligt att jag kommer strunta i att sprätta upp dem ens. Tre kuddar per kavitet blir det. Eftersom jag dimensionerat lådan tillräckligt blir det nog bra ändå. Vi får se.


Till sist blev det lite silikon i hörnen invändigt, men jag får inte laddat upp den bilden av någon idiotisk anledning men skit samma. Slipper man oroa sig för läckage i alla fall.

//Björn

Användarvisningsbild
Aerob

Inlägg: 5478
Blev medlem: 2008-09-03

Inläggav Aerob » 2013-10-23 20:32

Glebster skrev:
Bjorn_ skrev:Tack :)

Inser att nog "måste" ha en sänksåg för att fortsätta. Hatar att stå och måtta med bräder och tvingar 10 ggr för att ändå inte få det bra. Kexmaskin är lite lockande också.


Det är lättare med sänksåg men kräver ändå en viss fingertoppskänsla för att få helt perfekt.


Parallellanslag är lösningen!


Även om jag nu inte anser att Festools egna är den bästa lösningen...


Summer Passing


Användarvisningsbild
Martin
Vågledaren/redaktör

Inlägg: 10118
Blev medlem: 2003-08-24
Ort: Nykvarn

Inläggav Martin » 2013-10-23 20:34

Bra ide med kuddarna. Kanske ska fundera på det själv i mina lådor. Är svårt att ta sig iväg och skaffa dämpning innan ljudaffärerna stänger.
MEK - MetallElementKlubben

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-10-23 22:33

Martin skrev:Bra ide med kuddarna. Kanske ska fundera på det själv i mina lådor. Är svårt att ta sig iväg och skaffa dämpning innan ljudaffärerna stänger.


Om man (som jag i detta fallet) inte behöver påverka q något nämnvärt så tror jag det funkar bra. Sen kan man säkert påverka det mer eller mindre beroende på hur mycket man knölar i. Sen kan jag inte påstå att jag har direkt koll men det är så jag resonerat :)

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-10-26 12:42

Skall sätta terminaler inom det närmsta. Funderar att helt skita i terminaler för tillfället och bara löda ihop kablarna internt och plocka ut fyra tåtar, alltså ett par per kanal till stärkarn. Ju mindre kopplingar desto bättre väl?

Det går ju att ångra sig senare om man vill...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-10-26 15:12

byggbilder idag


Här hade vi silikonet, inte så sexigt men dock...


Skyddsglasögon på! (det är inte jag på bild)


DIY router guide. Passande nog en blindlucka från en ciscorouter - måste ju bli bra :-)


Funka klockrent


En m4 som jag gängade i höll den utsågade plattan på plats, bara att lyfta ur när man fräst klart, smidigt.


inpassning av element


Hittade de eminenta farmarskruvarna som bomellberg tipsade i sin tråd, byggmax hade såna. Klockren passning till L26ROY!


Limning!


Imorrn blir det att köpa nytt tyg och möbelfilm. Blir vit ovansida och koksgrått ulltyg. Biltemas polyester blev inte så snyggt tyvärr, det är de små detaljerna som gör det...

ingen som hade åsikter om terminalerna förresten? (alltså att strunta i dem helt)

Användarvisningsbild
Elfsberg

Inlägg: 2272
Blev medlem: 2012-01-12

Inläggav Elfsberg » 2013-10-26 21:39

Kan ju hända att du ångrar dig om du struntar i terminalerna, och att det blir något som gnager. ;)
Guru QM60 & Ino bs60, Anaview AMS1000, Topping E30 & CamillaDSP / Guru QM10 mk 1, Anaview ALA0080
Hifiman Sundara, Sennheiser PXC-550 II, Hidisz S9 Pro (Schiit Audio Magni 2)

Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 58215
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Inläggav Nattlorden » 2013-10-26 21:56

Bjorn_ skrev:Skyddsglasögon på! (det är inte jag på bild)



Nej, det ser väl alla att det är Heston Blumenthal.... :wink:
It's all fun and games until Darth Vader comes.

Användarvisningsbild
bomellberg

Inlägg: 5560
Blev medlem: 2006-11-14
Ort: Lund

Inläggav bomellberg » 2013-10-26 22:05

Montera terminaler, du kommer att ångra dig annars.

Den lättaste lösningen är dessa, från ELFA:

Borra 12mm, limma med vitlim, banka i, färdigt.

40-217-59 Röd
40-217-61 Svart

samt banankontakter på högtalarkablarna.
Ta allt jag skriver med en nypa salt, även detta!

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-10-26 23:28

Nattlorden skrev:Nej, det ser väl alla att det är Heston Blumenthal.... :wink:


Finns vissa likheter :)

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-03 15:53

Jag har hört att detta skall funka lika bra om sd-fötter så jag drar på dem undertill!



Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-03 15:54

spackla o slipa, så jävla traadiiiiiit!



Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-03 15:59

Fick bli att bygga om min arbetsbänk istället, enligt ett diagram jag hittade så är tydligen sd-fötter margniellt bättre...



Sådär, nu kan man rulla runt pisset. Blev lite träning också, ryck och stöt för att få upp det på bänken. HAr man gjort sin träning för denna veckan.


Provpassade med kuddar också, ser ut att räcka med två per kavitet.


Nu skall man bara vänta på det jävla spacket som skall torka, och sen slipa igen, kul...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-04 19:04

Jag skall limma ek mot ek. Om man vill få en så stark konstruktion som möjligt, vad skall jag ta för lim då, vitlim eller pl400 ? (Kommer dra konstruktionsskruv dessutom)
Hur får man bort pl400 om det hamnar fel, t-röd?

Användarvisningsbild
twotackter

Inlägg: 238
Blev medlem: 2011-11-22
Ort: Järna

Inläggav twotackter » 2013-11-04 20:24

Bjorn_ skrev:Jag skall limma ek mot ek. Om man vill få en så stark konstruktion som möjligt, vad skall jag ta för lim då, vitlim eller pl400 ? (Kommer dra konstruktionsskruv dessutom)
Hur får man bort pl400 om det hamnar fel, t-röd?


Nu har jag inte jättemycket erfarenhet, men jag skulle säga vitlim för all form av finsnickeri. pl400/600 är mer ett konstruktionslim för byggarbeten

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-04 20:32

Kan ju vara så att vitlim tränger in bättre och låser så att säga. Stavlimmade ekskivor är ju limmade så...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-07 09:01

lite fler bilder

Målarhjälp


tre lager väggfärg, sen slipning med 180-papper, avslutade med 320 som jag hittade i lådan


Sen på med möbelfolie. Slut överallt så jag fick tag på det i Danmark när jag var där och jobbade en dag. Folien är 45 bred och lådan 44 så det passade finfint. Fick gå över kanterna med värmepistol så att de smet åt ordentligt. Tips är att sätta folie i en miljö som inte är för varm, den krymper något när det är kallt nämligen. Här ser ni även tyget som skall på runtom, dyrt jävla tyg, men det blir nog snyggt. Kändes dumt att snåla på finishen när det är rätt lite i förhållande till resten av delarna.


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-09 12:57

Vad e nu det här då?


Tadaa! Mitt hat-varuhus hade så bra erbjudande att jag var tvungen - 2395:-
Jag hade haft svårt att få ihop bänken som skall vara till annars...


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-09 13:00

smakprov på slutresultat...
Körde spraylim från biltema. Eftervärmde med ett gammalt strykjärn som jag fick tag i för 30 kronor. Första gången jag använder det. Visste att det skulle komma till användning förr eller senare :-)


Användarvisningsbild
Egerwood

Inlägg: 334
Blev medlem: 2006-11-05
Ort: Norrköping

Inläggav Egerwood » 2013-11-09 16:52

Nice ser riktigt bra ut!
Tomas Egerskog
Chronos 509|| Canton Smart Connect 5.1 | IB 2x18 AE|

Användarvisningsbild
twotackter

Inlägg: 238
Blev medlem: 2011-11-22
Ort: Järna

Inläggav twotackter » 2013-11-09 17:58

Snyggt det blir! Men jäklar va tung den måste vara med elementen i?

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-10 00:04

Tackar tackar båda två :)

Tung?
I faktisktsammanhang så är det väl bara ett av fyra bastorn så många sitter väl och undrar var de andra tre tar vägen ;)

Tror Boom skrev nåt om 122 kg per låda nånstans. Kommer inte slå det, som jämförelse (men kanske nära).

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Det är nära nu...

Inläggav Bjorn_ » 2013-11-10 14:18

Ja, då börjar det dra ihop sig. Tyvärr är detta bara ena delen, bänken är ju kvar också. Jag har ändrat design tre gånger (minst) men har nu hittat en kombo som jag tror på. Blir lite inspiration från 60-tals sideboard är det tänkt. Lite stressigt nu, men här kommer en ful skiss på nånting som föhoppningsvis blir bättre i verkligheten:


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Lite mer byggbilder

Inläggav Bjorn_ » 2013-11-10 14:37

Lite mer byggbilder:

Montering av BT-fot (Biltema-fot)
Det är självhäftande ljudisoleringsmatta för nästan inga pengar. Det började som en slump för många år sedan. Jag hade en sub som hoppade omkring på golvet och detta var det enda jag hade hemma. Det visade sig fungera alldeles förträffligt bra. Jag har kört det under fler subbar sedan dess. Det håller formen även efter flera år.


Målade BT-foten med lite sprayfärg


och då blev det såhär


här är foten synlig (eller tja, den syns ju inte)


terminalhål, nu är det för sent att ånga sig :-)


Lite svart silikon för att få det tätt:


trångt att löda


Lite mer BT-fot. Blir inte lika mycket på baksidan eftersom jag inte vill ha någon vibrationstransport in i väggen. Den kommer alltså stå tryckt in mot väggen. Det är mest för att dämpa "lite grann". Tanken är att slippa lite damm bakom och under subben samtidigt som man blir av med lite resonanser.


osså färg på den...


Så ble det såhär fint :-)


almost done...


inte så tokigt


lite silikon på terminalerna, det sista innan elementmontering


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-12 09:17

Transport in, började med min gamla skejt, men det fick bli marklyft till slut, fan va tung, skulle tippa på 80 Kg utan element...


Pump the phase, blev en extra koll innan jag drog fast elementen


Lagom antiklimax, saknar förstärkare och bänken är inte heller klar, men det fick inte plats i garaget längre om jag skall kunna snickra ihop resten...


Användarvisningsbild
Emanuelgbg

Inlägg: 1664
Blev medlem: 2011-02-28
Ort: Göteborg

Inläggav Emanuelgbg » 2013-11-12 10:51

Ser bra ut. Bara att bygga en till! ;-)

Användarvisningsbild
genstruktur

Inlägg: 5369
Blev medlem: 2013-01-25
Ort: Kingriver

Inläggav genstruktur » 2013-11-12 10:55

Fan vad snyggt! önskar att någon vill sälja mig en sådan :lol:.
Att leva ett liv, inte vinna ett krig

Användarvisningsbild
bomellberg

Inlägg: 5560
Blev medlem: 2006-11-14
Ort: Lund

Inläggav bomellberg » 2013-11-12 12:11

Mycket snyggt bygge! Det ska bli kul att höra dina intryck. Mina fyra ROY ger mig vad jag vill ha, hoppas att du känner samma.
Ta allt jag skriver med en nypa salt, även detta!

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-12 21:47

Tack alla, utseendemässigt blev jag nöjd. Skall bli intressant att lyssna på dem/den också. La en beställning på steg idag så vi får se när tyskarna får skickat det.
Fick kexat ihop min första skiva idag till bänken med hjälp av mitt nya frässtål. Funka helt ok, inte lika bra som riktig maskin men det funkar. Tyvärr var mina ek-hyllplan avfasade på kanterna så det blev ändå en skarv. Har hört att det finns något material som man kan smälta ner i skarven, alternativ är väl vitlim blandat med sågspån/sågdamm. Får inskaffa en pluggborr också (eller vad det nu heter) så jag kan dölja skruvhål. Slänger in bilder i samma tråd vart det lider.
När det är lyssningsbart bjuder jag på fika om det finns intresse för lyssning :)

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Pluggborr

Inläggav Bjorn_ » 2013-11-12 21:50


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-13 21:00

En fråga, han nu beställt ett inuke 3000 dsp. Tog två st 2-pin speakonkontakter också. Som jag förstår det kan man köra 4polskontakter också (om man nu vill det - det är väl för pa antar jag)
Men två kanaler i två ohm blir samma som om jag bryggar steget och seriekopplar paren, eller? Jag menar lasten på steget då.
Jag har 2 ohm per par.

Eller tänker jag fel?

Användarvisningsbild
Spacebug

Inlägg: 211
Blev medlem: 2012-09-17

Inläggav Spacebug » 2013-11-14 18:54

Helt rätt, mitt gamla Inuke 3000dsp drev 2st parallellkopplade roy (2 omh last) per kanal.
Valde det framför brygga och serieparallella 4 roy då det blev enklare att dra kablar samt att jag ville åt två kanaler då de båda paren stod på olika avstånd, så jag kunde lägga dsp delay och få det fint ändå.
Fungerade galant!

Effektmässigt spelar det ingen roll om du kör 2ohm/kanal eller 4ohm bryggat...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-14 22:22

Tack!

Jag kan dessutom välja stereo om jag skulle vilja testa det på så vis.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-18 09:34

Bänken börjar ta form, Lite konstruktionsskruv på icke synliga ytor.



Märkning


Magiskt bra verktyg


maskinhyvel som inhandlades för att hyvla ner en enda planka när jag byggde trädäck, här kom den till användning igen. Mina hyllplan på 200 mm var lång ifrån 200 mm överallt, inte så himla bra precision på dem tyvärr.


Strategiskt placerad konstruktionsskruv. Dessa placeras i överkant där belastningen bli som störst i alla fall.


Borrat från båda hållen så blir det fina ytor


14 konstruktionsskruv senare. Tyvärr sprack träet på ett ställe, alltid svårt att avgöra hur mycket man skall förborra...

Bild[/list]

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

hjälp

Inläggav Bjorn_ » 2013-11-18 20:24

Förbannade jävla idiotsticksåg!!! :evil:

Sista snittet också efter mycket mätande...

Varför blir det såhär?

Det är en blå Bosch, nytt blad (slängde det för säkerhets skull). Är det fel på den? Har haft den i många år och den funkar ofta bra, men den har börjat dra åt höger lite då och då vilket är jävligt irriterande. Hade anslag på vänster sida som inte syns på bild. FAKK

hjälp någon?


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-18 20:29

Har fan bättre precision med min cirkelsåg på frihand och det säger inte lite det.

Användarvisningsbild
twotackter

Inlägg: 238
Blev medlem: 2011-11-22
Ort: Järna

Inläggav twotackter » 2013-11-18 20:38

Ajdå! Enda sättet att rädda den biten är väl att ändra vinkeln på benet, så det blir smalare nedtill?

Men vad använder du för blad? Ser ut som det flisar rätt mycket?

Användarvisningsbild
Fjonkalicious
Colonel Mustard

Inlägg: 18067
Blev medlem: 2007-09-02
Ort: Skåne

Inläggav Fjonkalicious » 2013-11-18 20:46

Ett tips är att köra med sticksågen upp-och-ner. Då ser du precis var bladet kör.
Head of Design - Acoustic Illusion AB

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-18 20:54

twotackter skrev:Ajdå! Enda sättet att rädda den biten är väl att ändra vinkeln på benet, så det blir smalare nedtill?

Men vad använder du för blad? Ser ut som det flisar rätt mycket?


Den biten är oräddbar, ena halvan ligger på golvet avsågad i vrede

Det flisade på slutet när jag försökte pressa tillbaka bladet men det var bara att ge upp... Sista snittet rakt över var på full fräs så det flisa nog lite :-)

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-18 20:56

Fjonkalicious skrev:Ett tips är att köra med sticksågen upp-och-ner. Då ser du precis var bladet kör.


Jo kanske det... Men det känns som om det är något fel på sågjäveln (eller fel på mig)

Borde kanske förstått att jag skulle avstå från sånt här när man dessutom pajja en grej på jobbet idag. Vissa dagar borde man fan stanna kvar i sängen.

Användarvisningsbild
Aerob

Inlägg: 5478
Blev medlem: 2008-09-03

Inläggav Aerob » 2013-11-18 21:04

Verkar som om något är kaiko med bladstyrningen, lämna in den för service är mitt tips. Defekta maskiner är inget kul att jobba med, och det kan snabbt bli mer kostsamt än servicen.


Summer Passing


Användarvisningsbild
twotackter

Inlägg: 238
Blev medlem: 2011-11-22
Ort: Järna

Inläggav twotackter » 2013-11-18 21:12

Bjorn_ skrev:
twotackter skrev:Ajdå! Enda sättet att rädda den biten är väl att ändra vinkeln på benet, så det blir smalare nedtill?

Men vad använder du för blad? Ser ut som det flisar rätt mycket?


Den biten är oräddbar, ena halvan ligger på golvet avsågad i vrede

Det flisade på slutet när jag försökte pressa tillbaka bladet men det var bara att ge upp... Sista snittet rakt över var på full fräs så det flisa nog lite :-)


Nu ser jag den på golvet :lol:

Men när du säger att du försöker pressa bladet, så undrar jag. När bladet börjar barka åt höger så pressar du hela maskinen åt vänster? Isf så har du problemet där. Trycker man sågen för hårt åt något håll så böjs bladet åt motsatt håll, och det barkar åt h-e.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-18 21:30

twotackter skrev:
Bjorn_ skrev:
twotackter skrev:Ajdå! Enda sättet att rädda den biten är väl att ändra vinkeln på benet, så det blir smalare nedtill?

Men vad använder du för blad? Ser ut som det flisar rätt mycket?


Den biten är oräddbar, ena halvan ligger på golvet avsågad i vrede

Det flisade på slutet när jag försökte pressa tillbaka bladet men det var bara att ge upp... Sista snittet rakt över var på full fräs så det flisa nog lite :-)


Nu ser jag den på golvet :lol:

Men när du säger att du försöker pressa bladet, så undrar jag. När bladet börjar barka åt höger så pressar du hela maskinen åt vänster? Isf så har du problemet där. Trycker man sågen för hårt åt något håll så böjs bladet åt motsatt håll, och det barkar åt h-e.


Ahh, så kanske det är... Jag har ju pressat den mot anslaget och sen drar bladet på precis andra hållet. Logiskt nu när du säger det.

Får se om jag vågar köra mer med sticksågen för detta jobbet. Har ju en fräs också så det får kanske bli att rigga den så länge.
Makita har en liten 18v cirkelsåg, den hade varit guld nu, eller sänksåg. Har hört att de (makita) skall släppa en sänksåg för 18V men den kostar väl som en bättre begagnad bil.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-18 21:54

Vid närmre eftertanke så är nog inte sticksåg rätt för detta. Eftersom den inte drar konstant på något håll så tror jag inte det är fel på den. Tankarna kommer till sänksåg ännu en gång.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-21 20:40

Fick inte rätt på inkopplingen idag... Kör 1/4 TS "Jack" till RCA och det lät skit. Fick inte rätt på båda kanalerna hur jag än vände och vred. Hittade sen i manualen (inuke nu3000DSP) att man vid unbalanced input skulle brygga pin 1 och 3
Jaha?
Av med locket, men vad och var? Hittar inget...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-21 21:49

Each channel input uses combo jacks that can accept both balanced XLR and
1⁄4" TRS stereo connectors, as well as unbalanced 1⁄4" TS connectors. To deploy XLR connectors for unbalanced signals, bridge pins 1 and 3; mono 1⁄4" TS connectors do not require any alteration to carry unbalanced signals

Så... Jag måste alltså köra mono om det skall funka?

Användarvisningsbild
Adhoc

Inlägg: 3723
Blev medlem: 2005-06-29
Ort: Göteborg

Inläggav Adhoc » 2013-11-21 22:16

Den texten läser jag som att ifall du använder XLR-kontakter och ska köra obalancerat: Skruva av kåpan på XLR:en och bygla mellan pinne 1 och 3 i kontakten. (Inget rotande under locket på förstärkaren alltså). Använder du 1/4-monokontakt ska det funka rakt upp och ned utan åtgärd för obalanserat. Är ¼-kontakten du har en stereo-variant, antar jag att du ska bygla om den till en mono även om det inte uttryckligen står så.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-21 22:28

Hittade två rader till i manualen.
For connection of balanced and unbalanced plugs, ring and sleeve has to be bridged at the stereo plug.

Mhmmm...

(Jag skruvade ihop stärkaren igen, men dåligt med ljud.) har ju bara RCA ut från min stereo, men jag har två i alla fall...

Användarvisningsbild
fiskbuljong

Inlägg: 112
Blev medlem: 2013-06-27

Inläggav fiskbuljong » 2013-11-21 22:32

Bjorn_ skrev:Hittade två rader till i manualen.
For connection of balanced and unbalanced plugs, ring and sleeve has to be bridged at the stereo plug.

Mhmmm...

(Jag skruvade ihop stärkaren igen, men dåligt med ljud.) har ju bara RCA ut från min stereo, men jag har två i alla fall...


Håller själv på med exakt samma frågeställning för kablaget i mitt system.

Ang. Ditt problem så borde detta kunna ge dig svar.

http://www.slotforum.com/reviews/Wirele ... eless.html

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-21 22:58

Kjell har en xlr till RCA, får testa med en sådan kanske.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-21 23:21

För att förtydliga så har jag ts, alltså monoplug till RCA. Detta borde vara exakt samma som att bygla en trs (stereo) så jag förstår inte varför det inte fungerar (om det inte är så att ts vs trs är olika långa eller ngt.)

Det känns som om jag har något fel på balanseringen eller så. Jag kan få ut signal, men jag kan enkelt maxa alla rattar så det känns så enormt fel.

Hur gör ni andra? - jag vill bara ha igång det även om jag får köpa nya kontakter

Närmst till hand ligger XLR till RCA

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-22 16:04

Så ja, xlr till RCA funka fint.

Användarvisningsbild
Spacebug

Inlägg: 211
Blev medlem: 2012-09-17

Inläggav Spacebug » 2013-11-22 18:56

Jag kör med rca till (mono) telepropp, funkar helfint.
Att brygga pinnar på XLR borde vara samma som att brygga ringen i TRS proppen ifall man har en stereppropp.

Förresten, du ger väl båda kanalerna signal?
Exempelvis y-split rca till två teleproppar, en i varje ingång...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-22 19:38

Spacebug skrev:Jag kör med rca till (mono) telepropp, funkar helfint.
Att brygga pinnar på XLR borde vara samma som att brygga ringen i TRS proppen ifall man har en stereppropp.

Förresten, du ger väl båda kanalerna signal?
Exempelvis y-split rca till två teleproppar, en i varje ingång...


Jag hade ykabel till två TS (ej TRS) precis som du skrev men jag fick det INTE att funka. Vet inte varför, det borde ju vara precis som du skrev också men jag hade skitskumma problem. En inkopplad fungerade inte alls, när jag kopplade in båda fick jag signal på ena kanalen osv... Vetefan varför det inte funka faktiskt men nu lirar det på bra :-)

Första intryck är väl att jag tappat en del flås jämfört med mina gamla lådor i det lägre registret (de gamla med dubbla slavar i varje). Förstärkaren lämnar dock avtryck, jag kan inte annat beskriva basen som STEHÅRD! Det är ett annat ljud med den nya lådan och jag gillar det. Det är väl inte många som kanske sågar sina senaste verk de byggt så mitt omdöme är kanske inte värt så mycket, kan säkert liknas vid ett prisjaktomdöme just nu ;-)

Men det är otrolig kontroll på elementen, en baskagge blir som en kanonkula i magen, me like !
Jag trodde först att jag hade något fel när jag körde vissa låtar, men det var basen som slog igenom på ett sätt som jag aldrig hört, rösten överröstades dock så pass att det lät konstigt, men det vänjer man sig säkert vid :twisted:

Det skall väl också skrivas att detta är mitt första PA-steg så några jämförelser är det inte att snacka om, men just nu leker livet.

Köpte en sänksåg idag också (skeppohoy från harald nyborg) så nu kan jag få klart bänken i helgen kanske.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-23 17:21

Lite byggbilder från idag. Det skramlar rejält från skeppohoysågen. Det låter inte direkt som om något är fel, kanske bara inte samma kvalite på lager som i dyrare grejjer. Precision har den i alla fall och det är huvudsaken. Jag kostade på mig en 48-tänders klinga med en gång och snitten blir finfina.


Det blev väl nååååågot bättre än med sticksåg :-)


Sen blev det lite kexning till. Det här frässtålet (skivnotfräs heter det visst) fungerar helt ok om man inte vill lägga en förmögenhet på kexmaskin. Det är absolut inte lika enkelt dock. Här satte jag på ett "skydd" framför. Om ett skär skulle släppa vill man ogärna ha det i magen eller så...
Längden på kexningen blir ju lite sådär, inte exakt, men det går.



Sådär, sidorna limmade


Användarvisningsbild
twotackter

Inlägg: 238
Blev medlem: 2011-11-22
Ort: Järna

Inläggav twotackter » 2013-11-24 17:32

Härligt att det går framåt, ser ut att bli fint :)

Vad är det för såg med skena du har?

Användarvisningsbild
Fjonkalicious
Colonel Mustard

Inlägg: 18067
Blev medlem: 2007-09-02
Ort: Skåne

Inläggav Fjonkalicious » 2013-11-24 17:39

twotackter skrev:Härligt att det går framåt, ser ut att bli fint :)

Vad är det för såg med skena du har?


Gissar att det är den här. Även kallad skeppohoj-sågen :lol:

http://www.harald-nyborg.se/scheppach-s ... skena.html
Head of Design - Acoustic Illusion AB

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-24 18:50

Fjonkalicious skrev:
twotackter skrev:Härligt att det går framåt, ser ut att bli fint :)

Vad är det för såg med skena du har?


Gissar att det är den här. Även kallad skeppohoj-sågen :lol:

http://www.harald-nyborg.se/scheppach-s ... skena.html


nästan :-)

http://www.harald-nyborg.se/verktyg/elverktyg/cirkel-bordsagar/scheppach-sanksag-pl45.html

Jag tog den mindre modellen eftersom det finns 80cm skena till den. Det finns även 140-skena till den lilla så att man kan såga skivor, men inte på harald, Bauhaus skall ha den hemma, men jag hittade ingen när jag var där. Beställer nog en på nätet så att man har den hemma när man behöver den. Smidigt med liten skena för småjobb. Jag tror det är växellådan som skramlar på den, får sära en dag och dra i lite fett så kanske den tystnar.

Användarvisningsbild
Fjonkalicious
Colonel Mustard

Inlägg: 18067
Blev medlem: 2007-09-02
Ort: Skåne

Inläggav Fjonkalicious » 2013-11-24 19:04

Bjorn_ skrev:
Fjonkalicious skrev:
twotackter skrev:Härligt att det går framåt, ser ut att bli fint :)

Vad är det för såg med skena du har?


Gissar att det är den här. Även kallad skeppohoj-sågen :lol:

http://www.harald-nyborg.se/scheppach-s ... skena.html


nästan :-)

http://www.harald-nyborg.se/verktyg/elverktyg/cirkel-bordsagar/scheppach-sanksag-pl45.html

Jag tog den mindre modellen eftersom det finns 80cm skena till den. Det finns även 140-skena till den lilla så att man kan såga skivor, men inte på harald, Bauhaus skall ha den hemma, men jag hittade ingen när jag var där. Beställer nog en på nätet så att man har den hemma när man behöver den. Smidigt med liten skena för småjobb. Jag tror det är växellådan som skramlar på den, får sära en dag och dra i lite fett så kanske den tystnar.


Dyr var den inte iaf.
Head of Design - Acoustic Illusion AB

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-24 19:05

Fick testa hållfastheten på vitlim mot ek idag. Jag har gjort en del tillsammans med min lille grabb som snart fyller två. Det är kul att han kan vara med redan, men ibland har man inte koncentrationen med sig, här hade jag kexat ihop en bräda spegelvänt!

Fogen höll och träet gick, så kexningen fär väl godkänt...


Nu är det ju lite kul med ordentliga maskiner, utan dem hade det ju bara vara att kasta. Men nu löste det sig, liten set-back bara :-)


Nu förstår man ju vad man skall ha en multimaskin till (jag har alltså ingen). Får bli på önskelistan...


Sista avjämning med sänksågen


Ena sidan limmad och lagad


Sen lite woodfiller på den klara biten. Finns att köpa på enliters burk från slöjddetaljer, den kostar nog lika mycket som denna sketna tuben men det är bra grejjer. Vattenburen spackel som har viss rörlighet, inte mycket, men mer än kemiskt trä, och sen slipper man stå och andas in kemikalier också


Får kexa ihop denna sidan (igen) lite senare idag...

.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-24 21:52

Fjonkalicious skrev:Dyr var den inte iaf.


Nä, 1100 nånting för såg, 48 tänders klinga, skena och tvingar. De e billigt det. Får man ta att det skramlar lite. Förvånansvärt bra precision. Det finns inte ens motsvarande storlek i proffssystem vad jag har hittat. Efter 10 snitt så förstår jag inte att jag klarat mig utan en sådan :)

Användarvisningsbild
Aerob

Inlägg: 5478
Blev medlem: 2008-09-03

Inläggav Aerob » 2013-11-24 22:49

Motsvarande storlek på vad? Jäkligt billig, blir intressant att se hur länge den håller precisionen samt hur länge den håller över huvud taget... :)


Summer Passing


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-24 23:18

Alla som jag sett (sänksågar) är större än denna. Jag skall inte höja den bara för jag köpt den, men jag vet vad billig skit är, och denna är inte fullt så mycket skit trots allt (än så länge). Den höll ju hem från affären i alla fall.

Jag har insett att dyrt är billigt i längden så därför har jag börjat tänka om och tagit små steg in i makitas sortiment. Men nu hade jag inte 4500 som deras såg kostar (och det är väl utan skena dessutom). Behöver bli klar med bygget också så då får det bli kompromisser.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-27 10:28

Lite mer bygg (sågen håler annu ;-) )

Litet smakprov på vad som är på g


Försänkning och förborrning


Hemmaskurna träpluggar


Får sitta så här tills limmet torkat ordentligt


Blir nog bättre än min ursprungliga skiss i paint i alla fall :-)


Användarvisningsbild
bomellberg

Inlägg: 5560
Blev medlem: 2006-11-14
Ort: Lund

Inläggav bomellberg » 2013-11-27 11:28

Det ser mycket fint ut. Vad kul att du är nöjd med sågen. Min håller också fortfarande. :-)
Ta allt jag skriver med en nypa salt, även detta!

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-27 22:16

Tack Bosse :-)

Lite mer bygg, blev inte osynligt men snyggare än skruvskallar i vart fall.


Sen provade jag att slipa ner den betsade ytan lite. Det är ju fortfarande svart, men lite mer mönster än innan. Vad säger mobben, bra eller anus?


Min fru tyckte inte det var snyggt, men hon brukar ha svårt att se sånt "i huvet" innan det är klart. Osäker själv. Svart e snyggt men det är fint att se lite trä också.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-11-29 08:47

Sista limningen!


Kan det funka med halvsvart?


Tror det får bli såhär. Trät kommer mörkna och bli lite orange efter ett tag, så då blir det nog en bra svart-gul-orange färg på det. Lite synd att ha en hel bänk i ek som bara är svart. I lite dunkel vardagsrumsbelysning blir det nog ganska svart ändå.


Avtagbar skiva så man kan pilla med kablar och få det snyggt, eller tjuvkoppla nya förstärkare och annat för provlyssning :-)


Nu är det bara lite håltagning kvar. Ett på var sida till högtalarkabel. Ett i botten/mitten för subkablaget och ett i höger sida/botten för ström.


edit:glömde en bild

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-12-11 21:04

Här har det stått lite still, men nu är det snart klart för montering. Betsning och oljning. Blev vanlig linolja med terpentin, men det gick inte att få den finishen som jag var ute efter direkt. Trät måste gulna lite först och det kan ta något år. Oljan skyndar på lite, men jag väljer att bara olja in det till att börja med och sen får det härda nåt halvår eller så. En strykning kvar sen skall det bara torka några dar, sen lite handpolering med vanlig trasa. Har slipat det i några omgångar också.


Som synes på bild blir det ett litet hål i yttersidan där jag drar in kablarna till frontarna. Inga sladdar på golvet!


Hålet nederst är för subkablarna som kommer gå direkt in underifrån. Hålen är för ventilation till stärkaren som kommer stå i mittfacket. Ett för var kylfläns.


Fick dra lite bets på hålen också, kommer aldrig synas, men va fan


Användarvisningsbild
twotackter

Inlägg: 238
Blev medlem: 2011-11-22
Ort: Järna

Inläggav twotackter » 2013-12-11 21:33

Grymt resultat! Smart med den avtagbara luckan också. Ska bli kul att se när du får den på plats :)

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-12-11 22:55

Jo, det skall bli riktigt skönt att få det klart. Justerade inuken häromdan. Hade en dipp vid 40 hz plus att jag hissade botten 12 dB. Fick sedan sänka rejält så nu går den på halvfart istället. Tyvärr kan jag inte skruva upp för det skramlar av alla grejer som just nu står på baslådan. Så det skall bli skönt att få in det i bänken.
Det tycker även frugan eftersom jag skall börja på hennes garderob efter det här, blev portad från att göra något annat förrän den är klar och det är väl fair :)

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-12-15 14:20

nästan nästan...

Den är på plats i alla fall. Lite småfix kvar som att bättra väggen och få på plats luckan, och fläktar, och rensa kablar, och göra om dem, och ...

Funderar även på plexiglasskivor på sidofacken så man slipper så på alla lampor. Någon som vet om det finns färdiga skrivor i rökfärgat eller liknande?



Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-12-19 11:02

Nu e det luckorna som skall på plats. Köpte akrylglas på Bauhaus, 4 mm. Gick alldeles utmärkt att såga med sänksågen, men jag köpte ju "finklinga" så det bidrar kanske lite. Fick inte såga för långsamt för då smälte det, lagom tryck så blev det bra. Hittade inget rökfärgat glas förutom 10 mm från grossist. Det hade varit snyggt men det kostade 2500 för en skiva. Kör snålvariant med solfilm istället, tror det blir lika bra.



Sen blev det lite custom-kapning på magnetlåsen från classe


Såga lite träklossar


Sen fick jag leka lite med fräsen. Tur man har spillbitar över.


Nästan färdiga handtag, slipas och betsas också bara


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-12-21 11:29

Då var det väl dags att sammanfatta. Luckorna blev lite smäckiga och jag kanske byter ut dem mot glas nån gång. Den är i alla fall nu helt färdig. I alla fall subwoofern och stereobänken och det var ju det som tråden handlade om. Det saknas en fläkt, men det blir ju inte så sexiga bilder på det i alla fall. Det är ju på inga sätt någon konstruktion som sticker ut eller så, ganska normal sluten baslåda. Skulle väl vara att den väger 100+ kg kanske, men det finns ju värre här på forat :-)

Detta var mitt andra bygge. Om jag skall jämföra det med mitt första bygge med slavbasar så fick detta lite bättre finish vilket är viktigt för mig. Ljudmässigt så hade jag mer output med de gamla lådorna i de lägre registren. Bra om man hade öroninflammation, kunde motionera trumhinnorna ganska lätt men jag hittar ingen annan direkt fördel med slavbasarna. Till musik upplevde jag ett visst släp i ljudet och jag är för dåligt insatt i varför det var på det viset. Skall man bygga filmsubbar så kan jag varmt rekommendera den konstruktionen men jag gillar mina nya burkar bättre (och tur var väl det) då jag mest spelar musik och tittar på tv på denna anläggning. De gamla var kul att labba med, det var ju hyffsat enkelt att ändra avstämning och hålla på.

Tack för alla glada tillrop och jag hoppas att det har varit kul att titta på.

Fortsättningen blir närmst att snickra garderob, men sen har jag planer på att sno ihop en BR-låda till en liten hembio på andra våningen här hemma. Det blir också lite akustiklaboration i vardagsrummet, bygga ny hylla till projjen, bättre lite färg på frontväggen, fixa kablar mm, men det tar jag i medlemspresentationen när det blir dags.

En riktigt God jul på er!

And finally:




Användarvisningsbild
cobra-427

Inlägg: 216
Blev medlem: 2013-10-29
Ort: Piteå

Inläggav cobra-427 » 2013-12-28 14:29

Det blev Super snyggt... :wink:

Helt efter min smak...låter det som tänkt?
Efter smekmånaden är över....

Användarvisningsbild
cobra-427

Inlägg: 216
Blev medlem: 2013-10-29
Ort: Piteå

Inläggav cobra-427 » 2013-12-28 14:29

Det blev Super snyggt... :wink:

Helt efter min smak...låter det som tänkt?
Efter smekmånaden är över....

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Inläggav Bjorn_ » 2013-12-28 17:10

Tack!

Njaaa, jag justerar fortfarande. Just nu delar jag vid 50 Hz. Tycker inte det låter bra med högre delning. Nu har jag ju fullrange (nåja, ganska fullrange) så det kan ju bero på det. Har inte mätt på sistone så det är väl dags igen. Har inte lagt på något LT-filter heller utan bara hissat botten lite. Kanske blir bättre med LT...
Får det inte att spela ihop riktigt, känns som jag har delay eller nåt, bumligt blir det med högre delning iaf.
Kan vara lite akustikprobs också, skall labba lite med paneler så får vi se (inte för att fixa basen då, men iaf)

Men, ett visst mått av besvikelse finns där, men jag tror och hoppas det är en justeringssak.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Stereobänk och sub - Avslutad byggtråd

Inläggav Bjorn_ » 2016-10-31 19:40

la in några bilder eftersom alla är bort, bättre med något, än inget...
Bilagor

Användarvisningsbild
NADifierad

Inlägg: 15432
Blev medlem: 2009-01-04
Ort: Karlskrona

Re: Stereobänk och sub - Avslutad byggtråd

Inläggav NADifierad » 2016-10-31 21:38

Verkligen tjusigt :) .
Stereo = En liten anläggning med visst basunderstöd….

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Stereobänk och sub - Avslutad byggtråd

Inläggav Bjorn_ » 2016-11-01 00:37

Tack vad snällt sagt :)

Jag har tyvärr kommit till insikt att detta hade gjort sig bättre i ett biorum eller musiklyssningsrum. Jag har alltid varit kompis med de där fst-elementen i frontarna, och nu har jag även ett skönt basstöd i akustiska stycken. Jag använder det bara på tok för sällan och nu är det dags för att hitta på nya saker. Blir inga basar den här gången. Min kära fru sa stopp till fler musikanläggningar så nu får det bli till att byta ut grejjer, och det väl kanske lika väl det :roll:


Återgå till DIY-forum


Vilka är online

Användare som besöker denna kategori: Inga registrerade användare och 247 gäster
