Mupp-lådor?

[Sanny_X]

Det beställs ett stort antal element till "El Bosso Del Muppo", så jag undrar om någon är intresserad av att bygga ett gäng lådor.

Blir det ett hyfsat pris köper jag gärna några par och jag är helt säker på att fler är intresserade.

[Stenberg]

Hur ska de se ut?
Jag har lite förmycket MDF och tillgång till verktyg.

/Marc

[Sanny_X]

http://user.faktiskt.io/naqref/diy-proj/bosso.pdf

[Kaffekoppen]

[Stenberg]

Ok jag har bara 16mm MDF men det kaske inte gör något med 8 extra millimetrar. Ska verkligen elementet vara utanpåliggande?
Härlig noggranhet på ritningen (201,5385mm ) man måste nog ha en tysk såg till det.

/Marc

[Kaffekoppen]

Det går utmärkt med 16mm skulle jag tro

Elementet har ju snudd på fyrkantig korg så det blir mindre känsligt mot att inte vara försänkt jämfört med en rund korg - funkar utanpåliggande.

Har du nån bra stans att snickra?

[Stenberg]

Jag har ganska bra stans att snickra. Kan inte massproducera lådor på kort tid då tvingar och knektar finns i begränsat antal. Justersåg och vanliga handverktyg finnes. Det som är möjligtvis knepigt är terminaler, element och basportar, som man ju hellst vill prova att de sitter lagom tajt. Finns sådant i stockholmstrakten borde det vara en bit kaka.


/Marc

[Sanny_X]

Nice

Klura lite på ett rimligt pris, finns säkert fler intressenter.

[Kaffekoppen]

Jag har element... och kan tänka mig att låna ut dem/vara med...


Skicka ett PM så kan vi höras vet jag

/Göteborgare på vift i Stockholm

[Stenberg]

Materialet är ganska billigt <100 kr paret.
Det tar några timmar att göra mallar för hål och kolla att de är ok. När det är klart så tar det max en timme styck att göra en låda (enligt ritningen). Jag tycker att kanterna kanske borde rundas av en del, särskilt den spetsiga höger framkant.
Blir väl 300 kr /par plus terminaler, basport, frakt och initialkostnaderna (kanske 648 kr?) delat på antalen tillverkade.
Ska väl räkna mer noga vid intresse.


/Marc

[Kaffekoppen]

Slå en signal 073-96 13 130

Jag står för element, port och terminal och betalar kostnaden för ett par. Då fås det något att visa upp och de som är intresserade får se vad resultatet blir.

Initialkostnaden splittras sedan upp som sagt på antalet beställningar, men blir det bra vill jag ha ett tiotal.

Det finns en alternativ ritning med som är lite knivigare...

[Stenberg]

Lite knivigare låtre interessant.


/Marc

[Kaffekoppen]

Det går ut på att omfördela lådvolymen lite så att ena sidan blir djupare än den andra. När högtalaren trycks mot bakväggen blir den naturligt invinklad...

Dessutom kommer det helt saknas parallella väggar i lådan på det viset, förutom topp-botten då

[Kaffekoppen]

Det skall göras lite uppvisningslådor:

Sluten (surround)
Enligt ritning
Invinklade




Cool att du drog igång en sån här tråd Sanny-X!

[Sanny_X]

Jag behöver ju också ett gäng, typ 4 par.

Kul med olika lådor, nu blev det lite svårare.

[Audix]

Vet ett garage strax söder om Göteborg där det byggs en hel hoper lådor i olika varianter till muppsen. Med lite tur blir det bilder snart.

[Kaffekoppen]

Jupp.. hade nästan räknat med bilder därifrån redan!

[Tekko]

"mupplådor"

[Kaffekoppen]

Imorgon skall det snickras

[Sanny_X]

Glöm inte det viktigaste: att lägga upp bilder.

[Kaffekoppen]

Saknar kamera

Vi får se hur det löser sig...

[Audix]

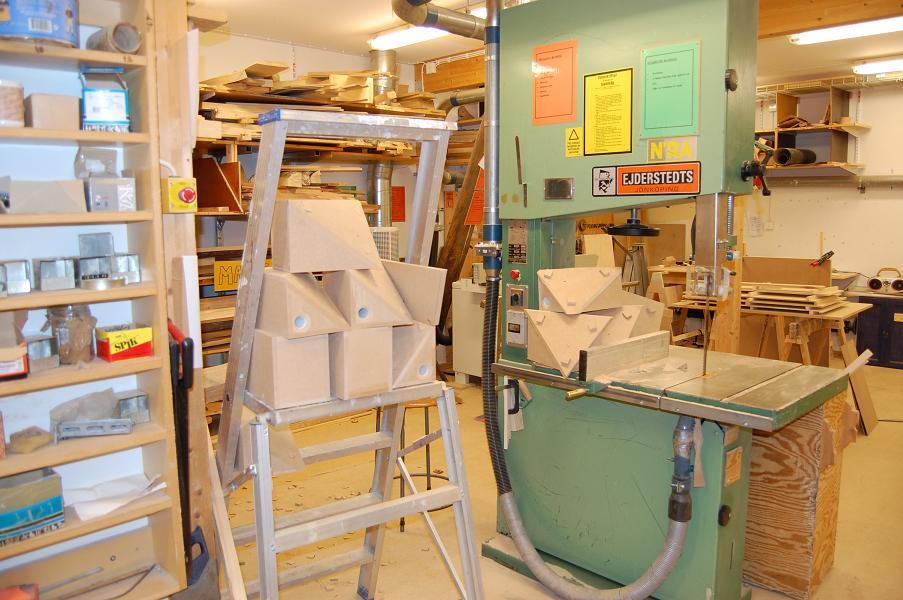

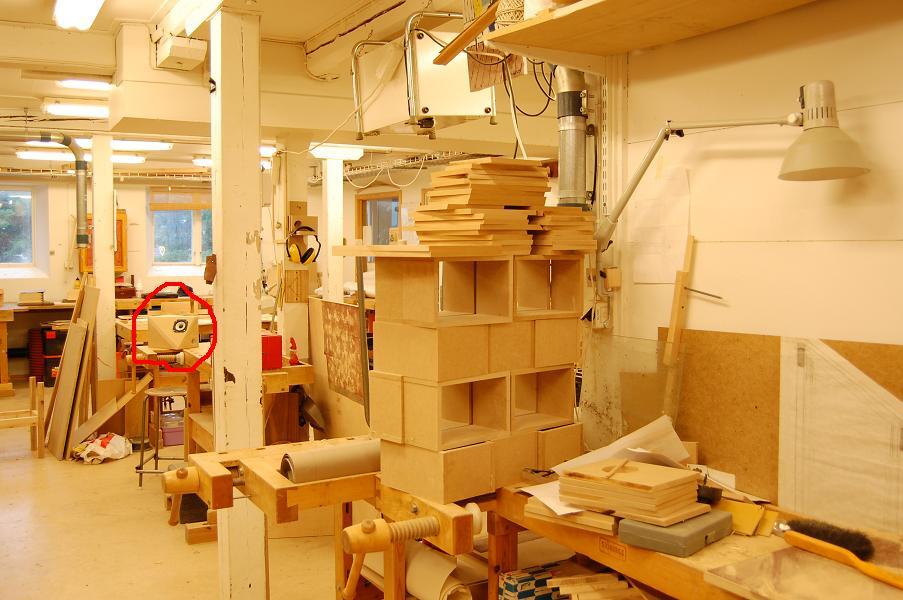

Nu har jag varit och fotat grabbarna i sitt byggande.

[Audix]

Hifi-katten

[Kaffekoppen]

Nu har man börjat fixa lite lådor...

Jisses vad längesedan det var och vad kul det är!

Bilder är faktiskt tagna, och de läggs upp så fort jag får dem till mig.

Under dagen påbörjades produktionen av 4 basreflexlådor och 15 slutna lådor. Materialtjockleken är dock 16mm istället för 12mm vilket såklart leder till vissa justeringar. Man tager det man haver

[shifts]

Hifi-katten

Han masserar dämpmaterialet ser jag, en nog så viktig uppgift!

[Audix]

Det Niklas gör här är att slipa till sidorna så de blir jämna och fina och i synk. Det visade sig finnas en perfekt slipgrad på en del av betonggolvet.

[Audix]

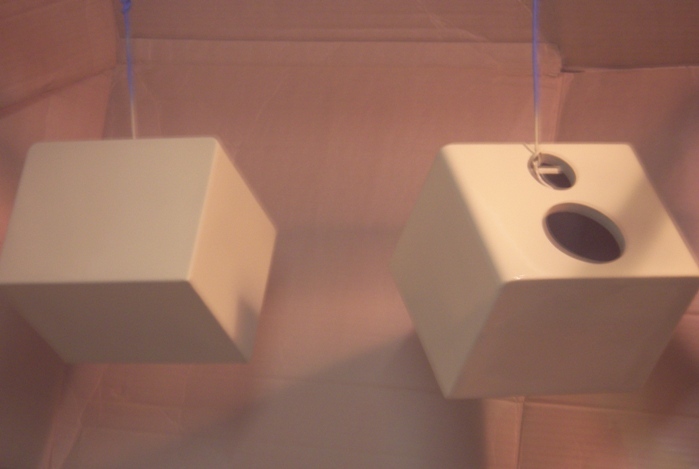

Så här kan det se ut när man kör surroundvarianterna. Eller ja, i alla fall om man med lite fantasi tänker sig en bakvägg och två sidoväggar.

[Audix]

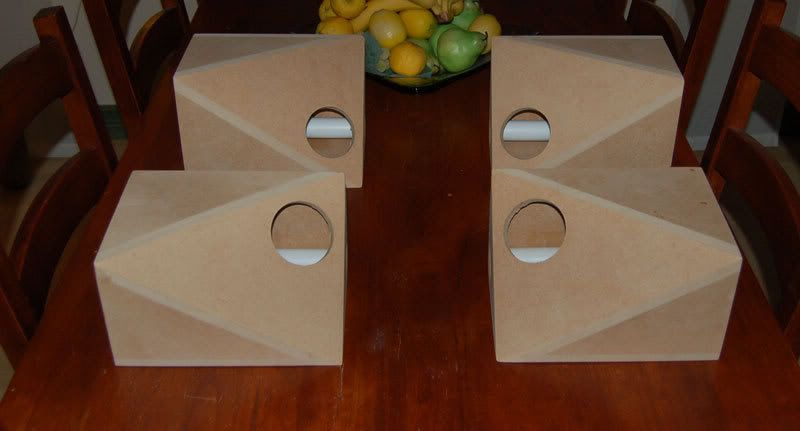

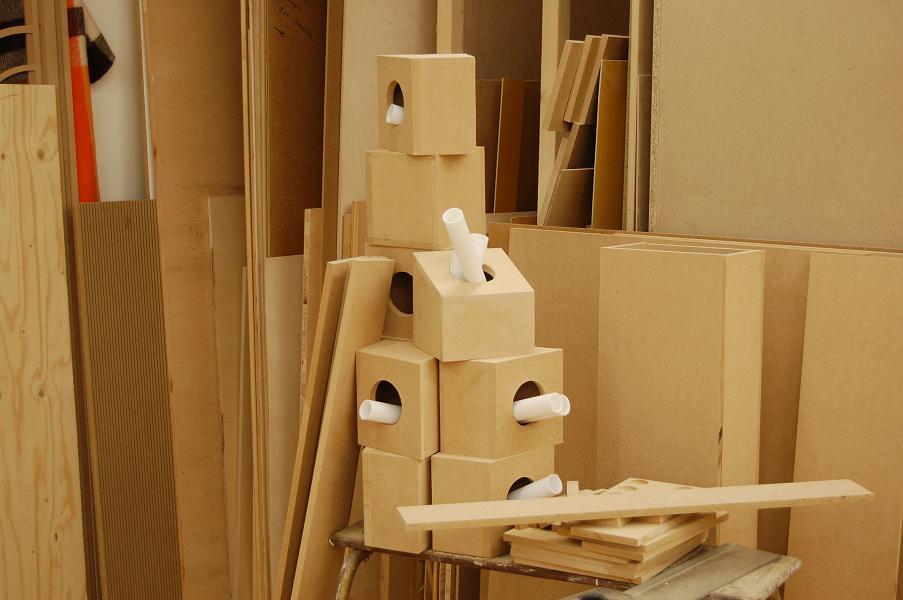

Här har vi versionen för vanliga frontar (med basreflex):


Stående.


Liggande (typ pr-bruk).

[niklas]

Hifi-katten

Han masserar dämpmaterialet ser jag, en nog så viktig uppgift!

Det är faktiskt en hon! En dräktig sådan dessutom. Ett par timmar efter denna bilden togs föddes den första kattungen. Senare kom tre till. Det kanske kan förklara hennes "lynniga" beteende under fotograferingen...

PS. Är det nån som är sugen på en kattunge om sisådär 8 veckor? D.S.

[niklas]

Fina bilder Audix! Hoppas vi kan ta några fler sen när MUPPS:arna (och TUPPS:arna!) börjar se mer representabla ut.

(TUPPS är Tomas specialversion där tvärsnittsytan hamnar mot väggen istället för mot baffeln.)

[landa]

Finns det fortfarande mdf kvar?

[Kaffekoppen]

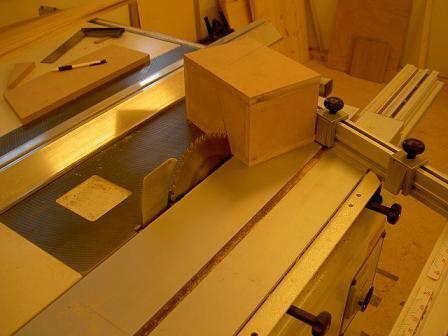

Lite test av att göra lådor:

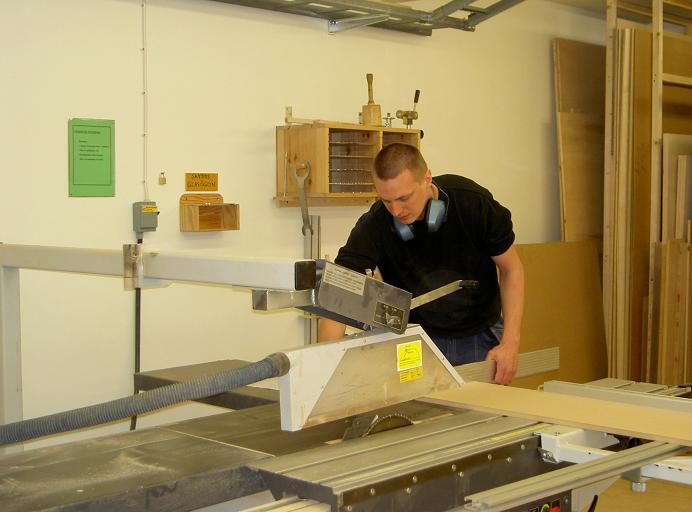

Först måste man såga hej vilt...

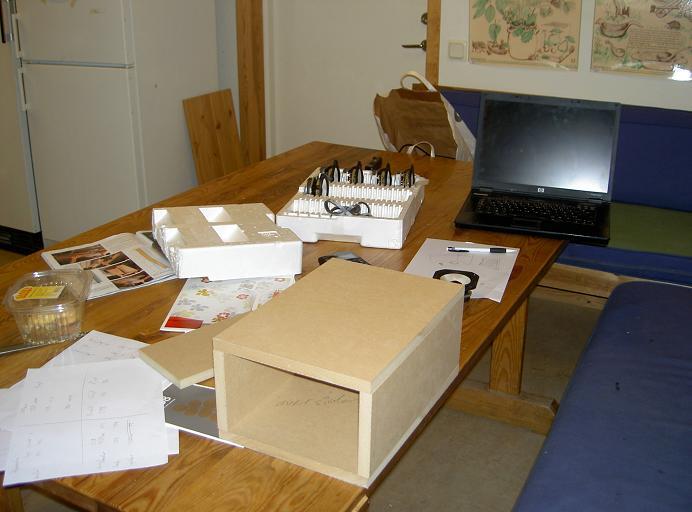

Sen är det ju bra om man funderar lite till, ifall man inte gjort det innan man sågade. Kalla det lite verifiering

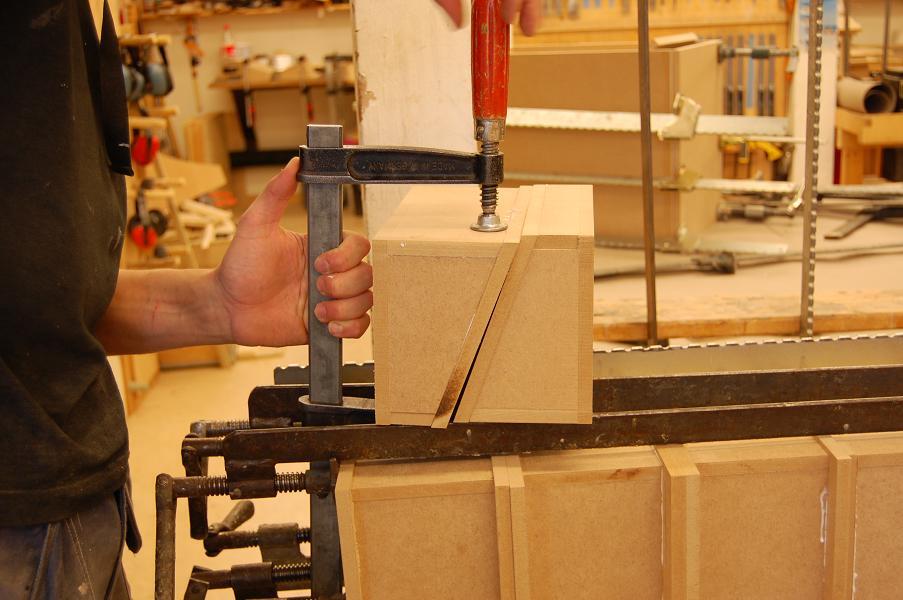

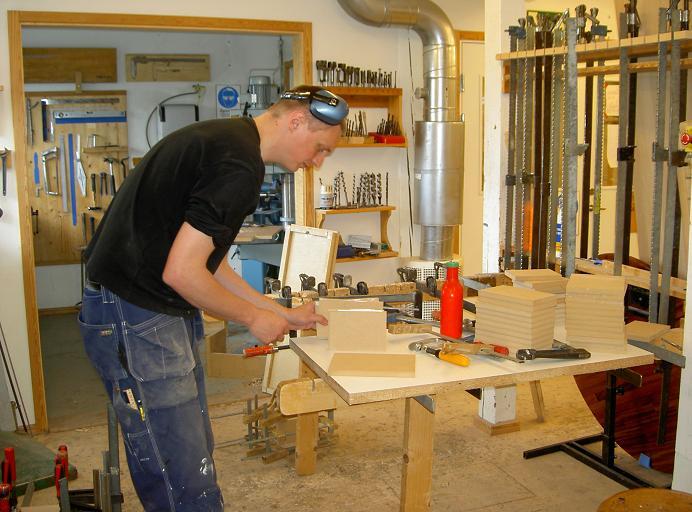

Det blir en del limmande..

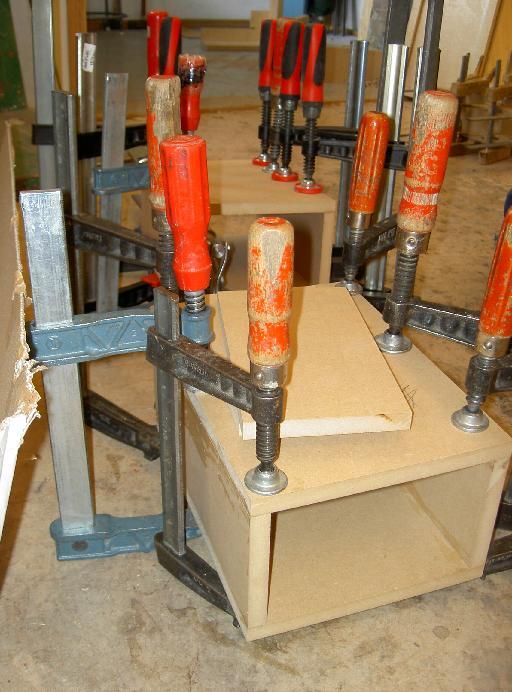

Sedan blir det till att roffa åt sig limmknäcktar. Flest antal vinner!!

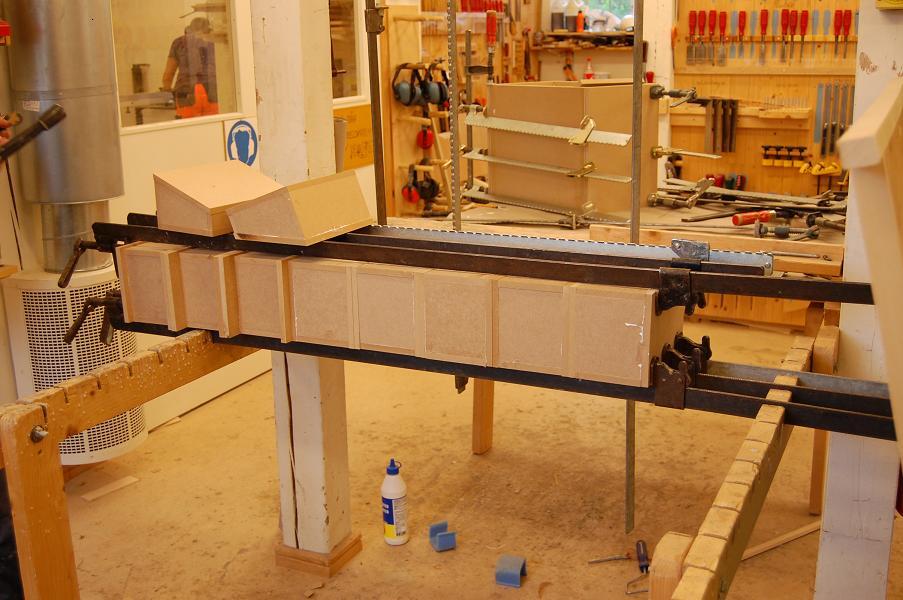

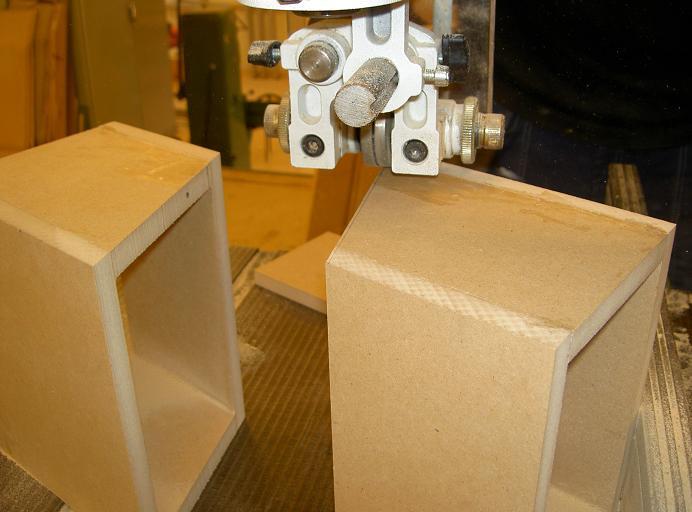

Eftersom vi är lata gör vi en låda och trollar fram två...


Har man tur får man ett rätt shysst resultat. Vi blev nöjda!


Vi blev så nöjda att vi tyckte vi hade varit duktiga nog...

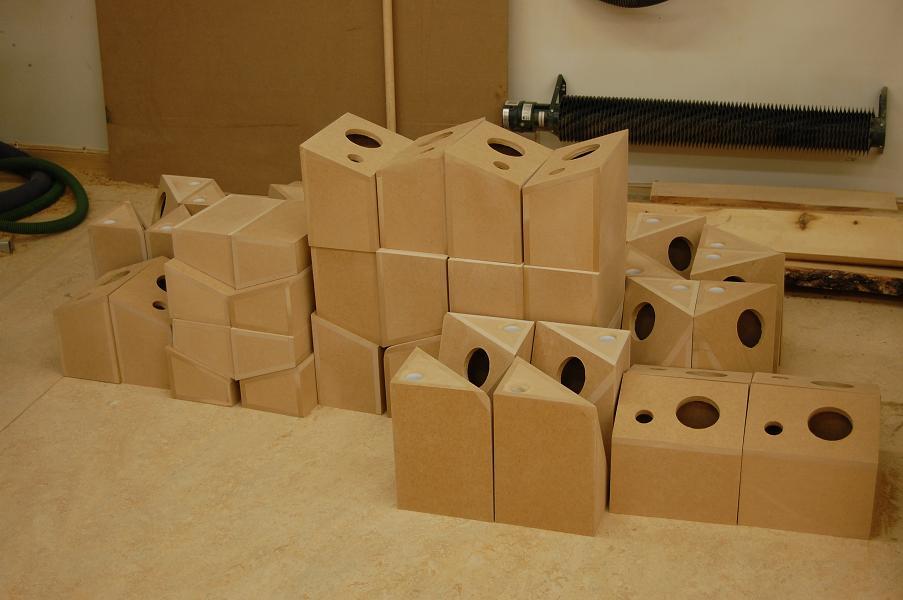

Så var den söndagen över. Material klart för 15 slutna lådor och 4 basreflexditon. Kommer troligen kexa eller hitta på nån annan lösning för att underlätta limningen framöver...

[RealElwood]

Det är ingen som har planer på att testa att göra en surroundlåda för två element så att det ena är vinklat in mot rummet och det andra spelar mot yttervägg?

Edit: Dipolhögtalare är väl en teknisk benämning, är det en dipol så fort elementen är vinklade litegranna ifrån varandra???

[Stenberg]

Kaffekoppen har bättre koll på hur placering, spridning och användning var tänkt.
Tycker själv att man lika gärna kan ha två lådor i stället för en med två element. Det blir mer flexibelt men inte dyrare.

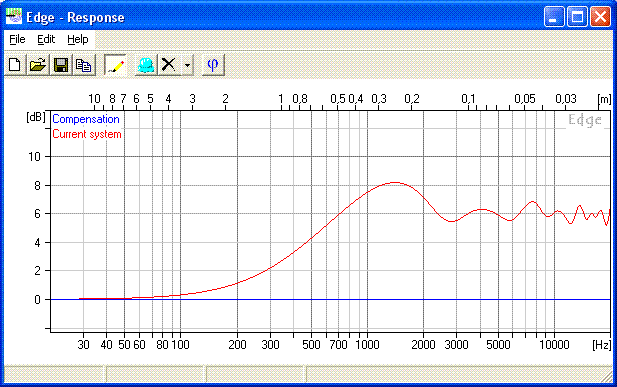

Jag har dålig koll vad gäller dimensionering av lådorna, baffelsteg och vinkling, men skulle kunna tänka mig göra ett par egna med carlssonlutseende.
Skall dock först få färdigt de två lådtyperna nämda tidigare i tråden.(de som ses på kaffekoppens bilder)

/Marc

[Kaffekoppen]

[Kaffekoppen]

Det är ingen som har planer på att testa att göra en surroundlåda för två element så att det ena är vinklat in mot rummet och det andra spelar mot yttervägg?

Edit: Dipolhögtalare är väl en teknisk benämning, är det en dipol så fort elementen är vinklade litegranna ifrån varandra???

Jag vill hellre ha fler, mindre. De jag och flera andra gör är slutna med 1,5L lådvolym. Elementet har en lite höjning on axis, vilket gör att man gärna vill lyssna på dem lite off axis för jämnare frekvensgång.

De som vet mest är Naqref och maarten.

[Stenberg]

Ja, en såndäringa låda skulle väl man kunna vända på några olika sätt för att bättre anpassas till rummet.

[Kaffekoppen]

Det är Niklas idé och den borde kunna bli rätt okej. Betänk bara hur små elementen är så inser man hur lätt de torde kunna spelas sönder...

[Maarten]

Nu har jag varit och fotat grabbarna i sitt byggande.

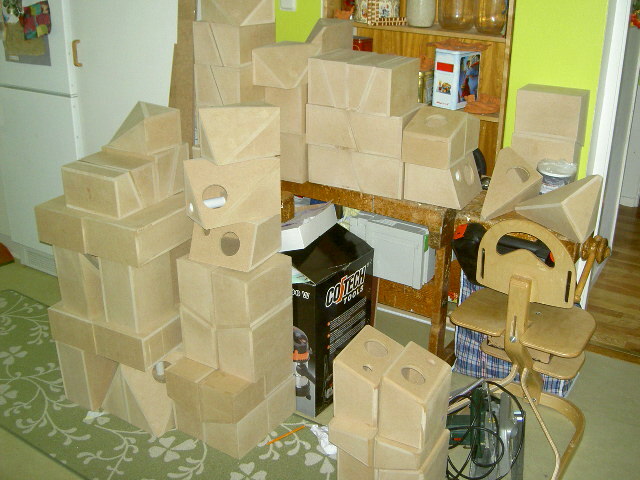

Nu har vi lagt en himla massa tid, -vi bygger 24 st lådor: 8 st frontar (basreflex), 10 st surround med ca 2 l slutna lådor som bara är mindre djupa än frontarna (dessa kan vinklas med 30 resp 60 grader) och 6 st surround med lådform lånad från EPS-w (vinklas 30 grader).

Vi har även gjort några missar. Tips är:
- Kexning istället för skruvning (slipper spackla så mycket)
- Kvadratiska lådor som delas snett á la Naqref (testat båda varianterna)

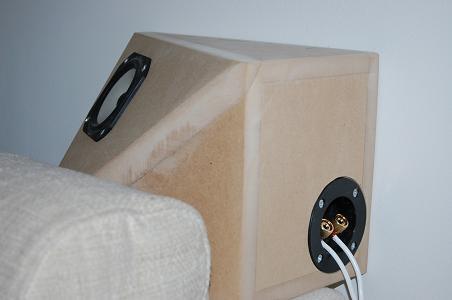

- Noggrant tänka ut placering av terminaler innan man borrar, med hänsyn till upphängning resp port och element:-
- Dämpmaterialet är ett litet problem, hålet för element är litet och vi valde att bygga in dämpmaterial, men det medför andra nackdelar såsom att slipdamm kan fastna.

Materialet till lådorna ligger väl kring 60-80 /st, men det är en del jobb och att köpa dem från snickarn i denna tråd känns rätt prisvärt, speciellt om man inte har bra snickarmöjligheter.

Det är ingen som har planer på att testa att göra en surroundlåda för två element så att det ena är vinklat in mot rummet och det andra spelar mot yttervägg?

Edit: Dipolhögtalare är väl en teknisk benämning, är det en dipol så fort elementen är vinklade litegranna ifrån varandra???

Du kan ju prova, men jag ser en del nackdelar, inte minst att det går åt två element för varje låda (dyrare).

[niklas]

Nu har vi lagt en himla massa tid, -vi bygger 24 st lådor: 8 st frontar (basreflex), 10 st surround med ca 2 l slutna lådor som bara är mindre djupa än frontarna (dessa kan vinklas med 30 resp 60 grader) och 6 st surround med lådform lånad från EPS-w (vinklas 30 grader).

Vi har även gjort några missar. Tips är:
- Kexning istället för skruvning (slipper spackla så mycket)
- Kvadratiska lådor som delas snett á la Naqref (testat båda varianterna)
- Noggrant tänka ut placering av terminaler innan man borrar, med hänsyn till upphängning resp port och element:-
- Dämpmaterialet är ett litet problem, hålet för element är litet och vi valde att bygga in dämpmaterial, men det medför andra nackdelar såsom att slipdamm kan fastna.

Bra sammanfattning! Ett tillägg kan vara att om man bygger många lådor samtidigt kan man tjäna en del tid på att strukturera arbetet innan man börjar. Speciellt om man är flera som hjälps åt att bygga.

Materialet till lådorna ligger väl kring 60-80 /st, men det är en del jobb och att köpa dem från snickarn i denna tråd känns rätt prisvärt, speciellt om man inte har bra snickarmöjligheter.

Det är ganska kul att bygga själv också, det ska man inte förringa...

[Maarten]

Det är ganska kul att bygga själv också, det ska man inte förringa...

Sant! Tänkte främst nämna för läsare att det lådorna är lite mer komplicerade än en fyrkantig låda och att det lite mer tid än man tror, vad jag nu trodde...?? (24 st lådor är dock rätt många.)

Glömde säga att vi fräste 3 kanter på baffel, samt basreflexhål och det blev mycket bra. Mycket nöjd med formgivning och valda småjusteringar.

[Kaffekoppen]

Närbilder!

När det gäller de slutna lådorna kan man limma ett långt rör och såga ut ett antal direkt.

Vi justerade både baffelbredd och djup efter samtal med Naqref på de slutna lådorna. Hur de ser ut vet vi inte än

[Stenberg]

Man kan tänka sig flera tillverkningsvägar varav ingen enbart är bättre.
Men jag tror de flesta prioriterar ljudkvalitet, funktionalitet och utseende i just den ordningen. Skulle gärna ändra på ett par saker utan att ändra mått, volym eller elementplacering.
Vet inte riktigt vem man ska vända sig till.

/Marc

[Kaffekoppen]

Naqref

Dock så är han med besök den här veckan, men skicka ett PM!

[Audix]

Närbilder var det.... Ok, här ser man hur snyggt Niklas har fräst till basreflexporten.

[Stenberg]

I morgon ska tillverkas några lådor.
De som är interesserade av mupp-lådor
och har något önskemål: skriv.
Ska ta lite bilder också.

/Marc

[Kaffekoppen]

Jag får frågor

Bra med bilder

[schmutziger]

stenberg: Om din post var en inbjudan till att få beställa sex st slutna lådor av dig så är jag inte sen att göra det!

[Stenberg]

Kaffekoppen:
Jag har kameran med, lyckas jag inte lägga upp några så får
jag mejla över dem.

schmutziger:
Ja, det är en inbjudan. Det ska bli lådtillverkning idag.
Jag tänkte försöka hinna göra några lådor färdiga idag, så
man kan se dem om man är interresserad.

Mer info senare idag.

/Marc

[Stenberg]

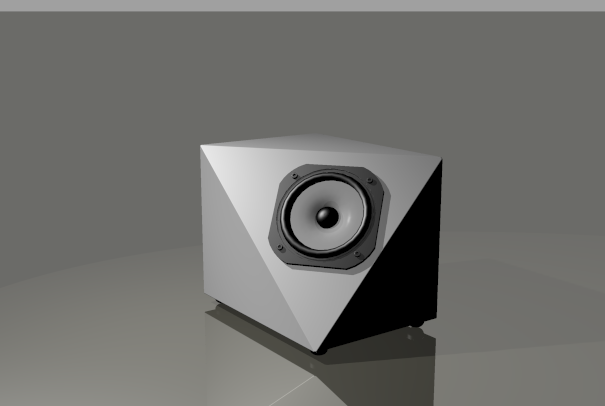

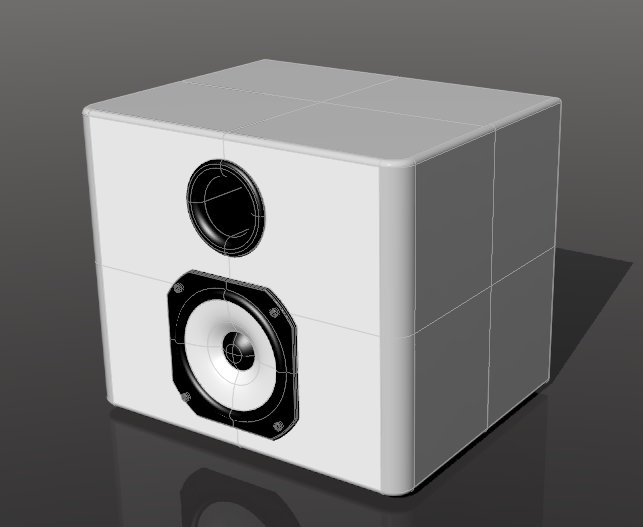

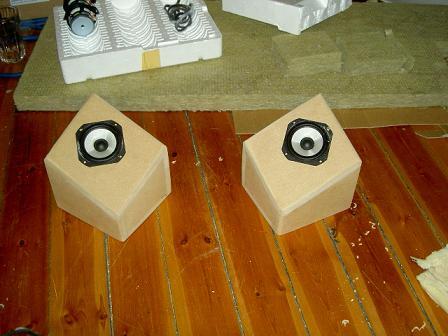

Nu är ett par såna här tillverkade (en av Niclas skisser). Låter bra tycker jag.
Fler bilder kommer.

Basreflexvarianten blev lite svårare att tillverka än väntat. En del
trixande för att få bas rören att sitta tätt och fast.

De små slutna högtalarna kommer kosta ca 300 kr/par att tillverka och
basreflexerna 450 kr/par.

Terminaler eller polskruvar sätter man lämpligast själv då många
alternativa placeringsalternativ finns. Lådorna kommer vara putsadde
som man kan se på bilder som ännu inte ligger ute.

/Marc

[niklas]

Basreflexvarianten blev lite svårare att tillverka än väntat. En del trixande för att få bas rören att sitta tätt och fast.

Röret i den vanliga varianten är 32 mm. ytterdiameter. Vi använde ett 30 mm-borr och filade upp hålet så att det blev lagom tajt. Sen på med lite trälim (mest för extra tätning, det mesta trycks bort) och trycka dit röret. Blev väldigt bra faktiskt.

[Stenberg]

Basreflexvarianten blev lite svårare att tillverka än väntat. En del trixande för att få bas rören att sitta tätt och fast.

Röret i den vanliga varianten är 32 mm. ytterdiameter. Vi använde ett 30 mm-borr och filade upp hålet så att det blev lagom tajt. Sen på med lite trälim (mest för extra tätning, det mesta trycks bort) och trycka dit röret. Blev väldigt bra faktiskt.

Gjorde tvört om. borrade ~31mm hål slipade röret lite koniskt så
det kniper fast på med PL400 (lim först förståss). Trälim fäster inte
alls bra på plast.
Vilken rör innerdiameter hade ni?
Classes rör var ju inte 30mm invändigt.

/Marc

[Kaffekoppen]

För tätning är polyurethanlim som expanderar vid kontakt med luft riktigt bra!

[Stenberg]

PU-lim fäster inte på plast. Bra att täta med
inte så bra att limma med. Tål fukt bra men är
klenare än vitlim. PU-lim är öppet väldigt länge
vilket kan underlätta svåra limmningar

/Marc

[Kaffekoppen]

Nu har jag limmat säkert 40 basreflexlådor just med PU-limm just för att fästa basreflexröret till lådan och det har definitivt aldrig varit ett problem!

Svåra limningar? Det är ett runt rör som skall tätas mot ett runt hål Perfekt med ett expanderande lim som definitivt fyller ut

[Stenberg]

Svåra limningar kan vara stolar, man måste passa in många bitar
samtidigt sätta press och kolla att ingenting sitter snett. Svängda
kryssfaner är också svåra att hinna limma med vitlim.

Påfrestningar i högtalare och på möbler är lite olika så olika limmtyper
passar kanske olika bra. Får man bättre resultat med PU-lim så använder man det. Blir det inte bättre så blirdet bara dyrare.
Är limningen tät (trä/träfibermaterial) så håller alla limförband bättre än materialet.

Kan för övrigt rekomendera Liwells (är osäker på stavningen) limmer.
Finns på vissa överskottsbolagetbutiker. Billigt och bra, både PU och PVAc lim.

Och appropå längdhopp: haru nåra bilder?

/Marc

[niclas]

Nu är ett par såna här tillverkade (en av Niclas skisser). Låter bra tycker jag.
Fler bilder kommer.

Basreflexvarianten blev lite svårare att tillverka än väntat. En del
trixande för att få bas rören att sitta tätt och fast.

De små slutna högtalarna kommer kosta ca 300 kr/par att tillverka och
basreflexerna 450 kr/par.

Terminaler eller polskruvar sätter man lämpligast själv då många
alternativa placeringsalternativ finns. Lådorna kommer vara putsadde
som man kan se på bilder som ännu inte ligger ute.

/Marc

Så trevligt, ska bli skoj att se bilder.

Har funderingar på att beställa ett par element och göra någon oa51 lookalike som jag skissat på tidigare (möjligt att de blir lite större än på skissen).

[Sanny_X]

Jag är intresserad av 6 - 8st surrond och 4st frontar, ser fram mot bilder av surronderna.

[Stenberg]

Jag är intresserad av 6 - 8st surrond och 4st frontar, ser fram mot bilder av surronderna.

Jag vet inte riktigt hur jag ska göra för att kunna lägga upp bilderna.
Jag kan mejla dom om du vill, eller så kan du få se dem IRL om du är i närheten.

/Marc

[Kaffekoppen]

Här kommer lite bilder till

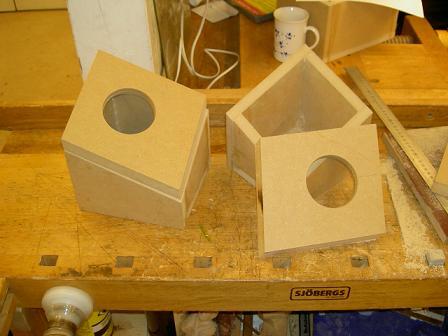

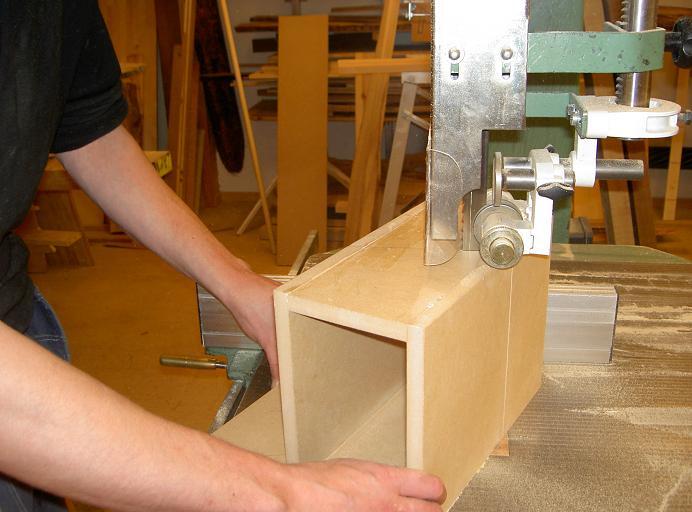

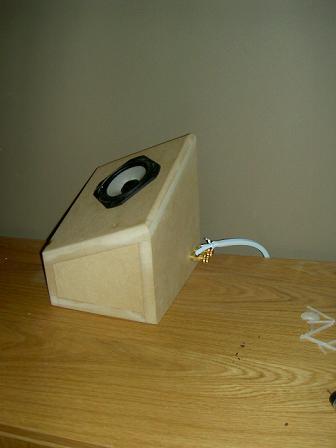

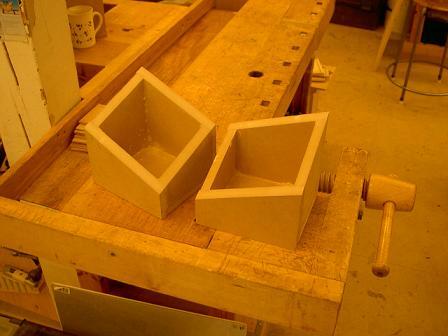

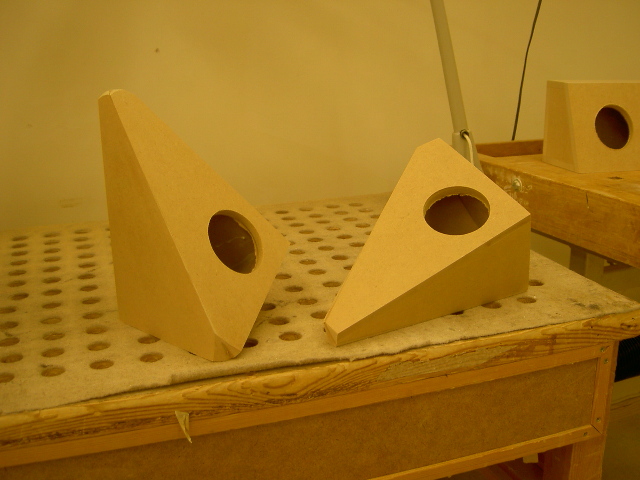

Tillverkning av vinklad sluten låda:

[Kaffekoppen]

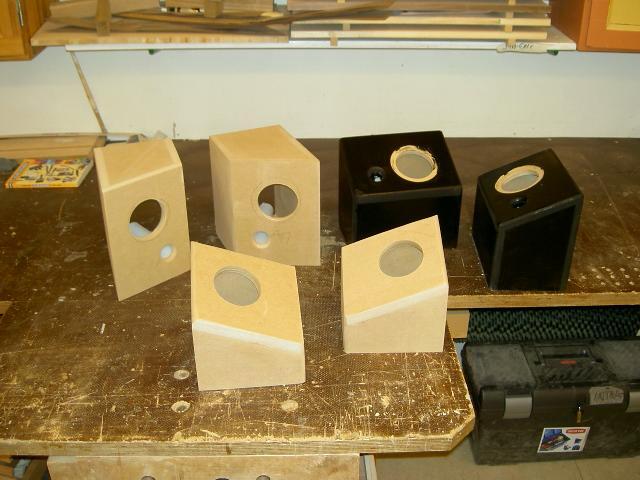

Samlingsbild:

[Stenberg]

Samlingsbild:

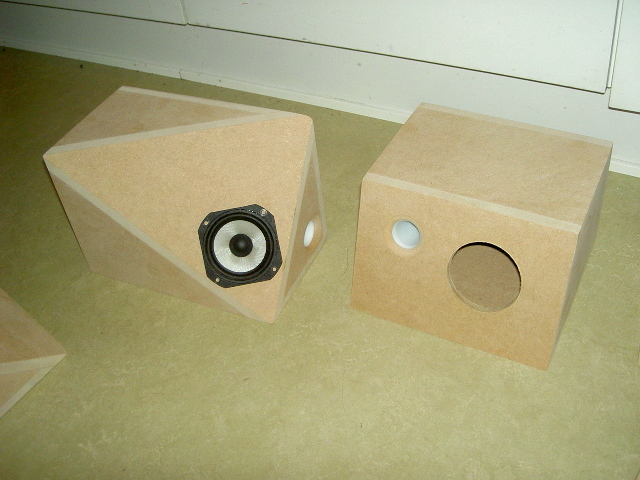

Två par enligt naqrefs ritning. De främre ungefär enligt niclas skiss.

Mini oa51 skulle vara något kanske....

/Marc

[Stenberg]

Mätte lite på de portade lådorna. Jag tycker det verkar bli för låg avstämmning
med det lite smalare röret med samma längd. Lite större låda kanske...
(ok blir annat projekt.)

De som ville ha lådor kan väl säga vilka och hur många.

/Marc

[Kaffekoppen]

Eller kortare port eller bredare port

Klart avstämningen blir lägre och lufthastigheten lite högre..

[Stenberg]

Även porten på ritningen ,30mm, skulle bli i lägsta laget (tror jag, då jag besitter föga erfarenhet av låddimensionering).
Porten ger inte så mycket tillskott i ljudtryck och elementet har en liten knöl vid ~150 hz som förstärks med den ganska lilla lådan. Jag vet ju inte riktigt hur lådan är optimerad. Den blir ju ju inte så behändig om den görs dubbelt så stor..

/Marc

ädrat: meningsbyggnadsfel.

[Kaffekoppen]

Hmm.. du pratar om ett 3" element, det vill inte ha större låda. Hur har du lagt dämpmaterialet?

[Stenberg]

Jag provade utan dämpaterial och med skumgummi som dämpmaterial. Porten verkade få riktigt lågt q-värde
med dämpningen (3 ungefär). Det kan ju klart tänkas att dämpningen var dålig , materialval eller placering,
och eller att lådan inte blev riktigt tät vid mätningarna. Simulering på elementet med given volym och port
var rimligt nära mätresultatet och med simulering så gav en större låda mer tillskott i basen.

Jag tror något av följande

1. Mätningarna och simuleringarna är felaktiga på något sätt.

2. Lådan är optimerad med möbleringsmässiga hänsyn.

3. Det låter bra ändå, vilket jag inte har kunnat testa med lyssning.

/Marc

[Stenberg]

Naqref skrev i "Förslag på kul saker man kan göra med ett litet element?" tråden

Basreflexsimuleringen blir inte lika 'fin' som man vill ha det på 'riktiga' högtalare eftersom Qts ligger så högt men jag tror det blir rimligt bra ändå. Man kommer utan problem under 50Hz med lagom stor låda. Ex ger en låda på 7.5 l och en avstämning på 58 Hz (Ql=10) en -6dB-punkt vid 47 Hz i simuleringar. 8.3cm långt rör på 3.5cm i diameter.

Det var ungefär det här jag menade med allt svammel tidigare.

/Marc

[Maarten]

Även porten på ritningen ,30mm, skulle bli i lägsta laget (tror jag då jag besitter föga erfarenhet av låddimensionering).
Porten ger inte så mycket tillskott i ljudtryck och elementet har en liten knöl vid ~150 hz som förstärks med den ganska lilla lådan. Jag vet ju inte riktigt hur lådan är optimerad. Den blir ju ju inte så behändig om den görs dubbelt så stor..

/Marc

Hej!

Tror att dimensionering är rätt bra utifrån förutsättningarna, men tänk på att placera dämpmaterialet (mineralull) rätt (90*130*130mm bakom element, - ej kloss an mot bakdelen).

Jag upplever inga uppenbara problem med basen och se Anders mätning nedan (lite osäker om det är svep eller MLSSA och hur tillförlitlig den är?):

Hittade felet i min mätuppställning (windows hade helt plötligt fått för sig att jag ville ha 48kHz samplingsfrekvens med massa skräpartefakter istället för snygg 44.1kHz samplingsfrekvens) och gjorde en ny mätning. Högtalaren liggande direkt framför en hård yta.



Ser bra ut.

[Naqref]

Det är mätt med en mls-puls.

[Maarten]

Det är mätt med en mls-puls.

Fy-tusan vad snabbt svar:-. Hann ju inte ens editera mitt inlägg, såg nu också ett det står JustMLS i nedre hörnet...

[n3mmr]

Ja, en såndäringa låda skulle väl man kunna vända på några olika sätt för att bättre anpassas till rummet.

Om man vill ha lådor till Mupp gjorda av dig, hur förfar man då??

Intresse: 2 Mupp enligt Naqrefs ritning i senaste MoLT, samt 2 surror. i EPS-W-stil eller på annat sätt.

[Alexi]

Jag är också intresserad av lådor, har missat denna tråd helt.
gärna ett par portade OA-51 kloner

[Stenberg]

Även porten på ritningen ,30mm, skulle bli i lägsta laget (tror jag då jag besitter föga erfarenhet av låddimensionering).
Porten ger inte så mycket tillskott i ljudtryck och elementet har en liten knöl vid ~150 hz som förstärks med den ganska lilla lådan. Jag vet ju inte riktigt hur lådan är optimerad. Den blir ju ju inte så behändig om den görs dubbelt så stor..

/Marc

Hej!

Tror att dimensionering är rätt bra utifrån förutsättningarna, men tänk på att placera dämpmaterialet (mineralull) rätt (90*130*130mm bakom element, - ej kloss an mot bakdelen).

Jag upplever inga uppenbara problem med basen och se Anders mätning nedan (lite osäker om det är svep eller MLSSA och hur tillförlitlig den är?):

Hittade felet i min mätuppställning (windows hade helt plötligt fått för sig att jag ville ha 48kHz samplingsfrekvens med massa skräpartefakter istället för snygg 44.1kHz samplingsfrekvens) och gjorde en ny mätning. Högtalaren liggande direkt framför en hård yta.



Ser bra ut.

Ja den där mätningen ser ju myket snyggare ut än min. Jag måste ha strulat till det med dämpningen på något sätt.
Tack för rådet och kurvan. Nu har jag något att snegla åt när jag mäter om (facit?)

/Marc

[Stenberg]

Ja, en såndäringa låda skulle väl man kunna vända på några olika sätt för att bättre anpassas till rummet.

Om man vill ha lådor till Mupp gjorda av dig, hur förfar man då??

Intresse: 2 Mupp enligt Naqrefs ritning i senaste MoLT, samt 2 surror. i EPS-W-stil eller på annat sätt.

Hej!
Jag vet inte vilka det är, jag har inte tillgånng till MoLT
Om man vill ha lådor tillverkade så kan man PMa eller ringa så man kan komma överens.

mvh
/Marc

[Stenberg]

Jag är också intresserad av lådor, har missat denna tråd helt.
gärna ett par portade OA-51 kloner

Hej!
Finns det någon ritning på OA-51 vaianter? Jag har ju funderat på att göra egna sådana. Det kanske räcker att ha samma volym och avstämmning som BOSSO-lådorna?

/Marc

[n3mmr]

Jag är också intresserad av lådor, har missat denna tråd helt.
gärna ett par portade OA-51 kloner

Hej!
Finns det någon ritning på OA-51 vaianter? Jag har ju funderat på att göra egna sådana. Det kanske räcker att ha samma volym och avstämmning som BOSSO-lådorna?

/Marc

Jag är intresserad av ett par Bosso Mupps och ett eller två par surror. Är det möjligt?

[Kaffekoppen]

Ja, en såndäringa låda skulle väl man kunna vända på några olika sätt för att bättre anpassas till rummet.

Om man vill ha lådor till Mupp gjorda av dig, hur förfar man då??

Intresse: 2 Mupp enligt Naqrefs ritning i senaste MoLT, samt 2 surror. i EPS-W-stil eller på annat sätt.

Hej!
Jag vet inte vilka det är, jag har inte tillgånng till MoLT
Om man vill ha lådor tillverkade så kan man PMa eller ringa så man kan komma överens.

mvh
/Marc

MoLt finns hos mig

[n3mmr]

Ja, en såndäringa låda skulle väl man kunna vända på några olika sätt för att bättre anpassas till rummet.

Om man vill ha lådor till Mupp gjorda av dig, hur förfar man då??

Intresse: 2 Mupp enligt Naqrefs ritning i senaste MoLT, samt 2 surror. i EPS-W-stil eller på annat sätt.

Hej!
Jag vet inte vilka det är, jag har inte tillgånng till MoLT
Om man vill ha lådor tillverkade så kan man PMa eller ringa så man kan komma överens.

mvh
/Marc

Den här är Mupps enligt Naqref, fanns i MoLT:

[Alexi]

Jag är också intresserad av lådor, har missat denna tråd helt.
gärna ett par portade OA-51 kloner

Hej!
Finns det någon ritning på OA-51 vaianter? Jag har ju funderat på att göra egna sådana. Det kanske räcker att ha samma volym och avstämmning som BOSSO-lådorna?

/Marc

Ja samma lådvolym som vanliga portade. Finns ritningar på vanliga 51:or man men måtten måste förstås räknas om.

[Stenberg]

Jag är också intresserad av lådor, har missat denna tråd helt.
gärna ett par portade OA-51 kloner

Hej!
Finns det någon ritning på OA-51 vaianter? Jag har ju funderat på att göra egna sådana. Det kanske räcker att ha samma volym och avstämmning som BOSSO-lådorna?

/Marc

Ja samma lådvolym som vanliga portade. Finns ritningar på vanliga 51:or man men måtten måste förstås räknas om.

Jag hittade ingen ritning men en bra tråd (oa51 FAQ) där måtten står.
skala 3:5 blir ungefär rätt med 16mm skiva. B x H x D: 26 x 18 x 15 [cm]
Ska försöka få ihop något i helgen.

/Marc

[Stenberg]

Dags att lyfta tråden igen. Nya bilder på gång, oa51 mini & mupp-sateliter.

/Marc

[Sanny_X]

Yes!

Detta har jag sett fram mot.

[Kaffekoppen]

Hur visste du att det var på gång Stenberg?

[Kaffekoppen]

Bilder säger mer än ord:

[Stenberg]

Hur visste du att det var på gång Stenberg?

En intuitiv föraningsgissning bara

/Marc
Edit: Lite sent ute m svar.

[PontusEriksson]

OA51-minisarna var riktigt snygga!


Första posten.

[Kaffekoppen]

Välkommen!

[PontusEriksson]

Välkommen!

Tackar, som synes i min profil har jag hängt här ett tag utan att posta, men nu kände jag mig manad.

[Sanny_X]

Läckra!

Avfasningen runt basreflexen och på hörnen gör att de ser riktigt exklusiva ut.

Vad blir det för pris på respektive låda?

[Stenberg]

OA51-minisarna var riktigt snygga!


Första posten.

Tackar så mycket & välkommen!

/Marc

[Stenberg]

Läckra!

Tack!

Avfasningen runt basreflexen och på hörnen gör att de ser riktigt exklusiva ut.

Det blev så av en mest slump. Jag ville ha en rundning då basporten är smal och av utrymmesskäl så hamnade den där den gjorde.

Vad blir det för pris på respektive låda?

Priser är lite beroende på hur många som tillverkas. Det tog ca 5-6 timmar att göra de första oa51:orna men arbetsinsatsen
blir ju lägre óm många kan tillverkas samtidigt (verkstan är förvisso gratis men långt borta)

Maxpriser
Sateliter 150kr styck
Mupp/BOSSO (Naqrefs ritning) 225kr styck
oa51 mini 300kr styck

Någon form av mängdrabatt och "slippa skicka" rabatt utgår också.


Fråga gärna mer (jag brukar alltd glömma mycket av det jag skulle säga)

/Marc

[Rookie]

Ååh! Ett par OA51-minisar skulle jag vilja ha!

[Maarten]

snyggt! Varför inte köra med 12 mm MDF? Lådan blir ju ca 15% mindre.

[Kaffekoppen]

Simpelt svar: materialet finns.

[Alexi]

Jäkligt läckra lådor. Jag ska minst ha ett par OA-51 och två par sateliter. Jag bor ju också i stan, så jag kan gärna vara behjälplig med snickrande

[-Martin-]

Jag kommer utöka volymen till ca 7 liter och sedan "underavstämma" för att få lite "PiP-stuk" på det hela.
/M

[n3mmr]

Vad blir det för pris på respektive låda?

Priser är lite beroende på hur många som tillverkas. Det tog ca 5-6 timmar att göra de första oa51:orna men arbetsinsatsen
blir ju lägre óm många kan tillverkas samtidigt (verkstan är förvisso gratis men långt borta)

Maxpriser
Sateliter 150kr styck
Mupp/BOSSO (Naqrefs ritning) 225kr styck
oa51 mini 300kr styck

Någon form av mängdrabatt och "slippa skicka" rabatt utgår också.


Fråga gärna mer (jag brukar alltd glömma mycket av det jag skulle säga)

/Marc

Jag kommer bergis att vilja ha ett par satelliter och ett par Mupp Bosso.

Satelliterna, vilka var nu det?? Peka på en bild, nån!!


(Jag har PM-at ett par gånger men inte fått svar.)
Nåt galet med nåt?

[Kaffekoppen]

[Stenberg]

Vad blir det för pris på respektive låda?

Priser är lite beroende på hur många som tillverkas. Det tog ca 5-6 timmar att göra de första oa51:orna men arbetsinsatsen
blir ju lägre óm många kan tillverkas samtidigt (verkstan är förvisso gratis men långt borta)

Maxpriser
Sateliter 150kr styck
Mupp/BOSSO (Naqrefs ritning) 225kr styck
oa51 mini 300kr styck

Någon form av mängdrabatt och "slippa skicka" rabatt utgår också.


Fråga gärna mer (jag brukar alltd glömma mycket av det jag skulle säga)

/Marc

Jag kommer bergis att vilja ha ett par satelliter och ett par Mupp Bosso.

Satelliterna, vilka var nu det?? Peka på en bild, nån!!


(Jag har PM-at ett par gånger men inte fått svar.)
Nåt galet med nåt?

Hej n3mmr!
Jag har inte fått några PM från dig så det kanske är enklast/säkrast att ringa.
070 7384015

Jag har svarat på alla PM jag fått, så har inte svar kommit på några andra PM så går det bra att ringa. Dessutom verkar några PM försvinna ibland när jag ska skicka så dubbelkoll med telefon är nog säkrast.

mvh /Marc

[Stenberg]

Jäkligt läckra lådor. Jag ska minst ha ett par OA-51 och två par sateliter. Jag bor ju också i stan, så jag kan gärna vara behjälplig med snickrande

Hej Alexi och tack !
Jag får tyvärr inte låta andra använda maskiner av försäkringsskäl. Det skulle ju vara roligare att göra sin egen låda,
kanske prova lite maskiner/metoder som man vill lära sig eller inte har tillgång till.

Slipning & målning kan man göra där ute, vilket man ju gärna slipper göra hemma i lägenheten...

Du är välkommen ut men jag utfärdar en uttråkningsvarning

/Marc

[Stenberg]

Jag kommer utöka volymen till ca 7 liter och sedan "underavstämma" för att få lite "PiP-stuk" på det hela.
/M

Vi kan göra en lyssningsutvärdering , samma element olika lådor.
Tyresö är ju ganska nära...

/Marc

[n3mmr]

Hej n3mmr!
Jag har inte fått några PM från dig så det kanske är enklast/säkrast att ringa.
070 7384015

Jag har svarat på alla PM jag fått, så har inte svar kommit på några andra PM så går det bra att ringa. Dessutom verkar några PM försvinna ibland när jag ska skicka så dubbelkoll med telefon är nog säkrast.

mvh /Marc

Just nu skickade jag ett PM till dig.

Kolla om du ser det?

[Stenberg]

Hej n3mmr!
Jag har inte fått några PM från dig så det kanske är enklast/säkrast att ringa.
070 7384015

Jag har svarat på alla PM jag fått, så har inte svar kommit på några andra PM så går det bra att ringa. Dessutom verkar några PM försvinna ibland när jag ska skicka så dubbelkoll med telefon är nog säkrast.

mvh /Marc

Just nu skickade jag ett PM till dig.

Kolla om du ser det?

Ok.
Har svarat.

/Marc

[-Martin-]

Jag kommer utöka volymen till ca 7 liter och sedan "underavstämma" för att få lite "PiP-stuk" på det hela.
/M

Vi kan göra en lyssningsutvärdering , samma element olika lådor.
Tyresö är ju ganska nära...

/Marc

Låter kul! Dock dröjer det väl ett tag innan elementen anländer.
/M

[Kaffekoppen]

Element att leka med finns redan. Stenberg har 4 st hemma hos sig..

[-Martin-]

Jag måste bygga "tornen" också som elementen ska sitta i. Puh, det är mycket nu...

[Stenberg]

Är det någon som vet hurvida oa51:ans formgivning är mönster/patentskyddat?

Man vill ju var laglig...

/Marc

Ändrat: stavfel

[Kaffekoppen]

Tiden har runnit ifrån

Edit: Får inte tag på dig Marc

[Stenberg]

Skönt.
Tanken slog mig när jag försökte göra en "oa51igodtykligskalasågjigg" att man kansk inte fick göra det.

/Marc

[Kaffekoppen]

Snyggt namn!

[Stenberg]

Tiden har runnit ifrån

Edit: Får inte tag på dig Marc

Har lyckats spilla lim i telefonen som jag sedan försökte laga med stämjärn (tangenterna satt ihop), det gick inte så bra...


/Marc

Ändrat: stavfel.

[karneolen]

Stenberg:
Jag skulle vilja beställa ett par OA51-a-la Stenberg om det går för sig.
Vi kan stämma av via Pm ?

[Kaffekoppen]

Tiden har runnit ifrån

Edit: Får inte tag på dig Marc

Har lyckats spilla lim i telefonen som jag sedan försökte laga med stämjärn (tangenterna satt ihop), det gick inte så bra...


/Marc

Ändrat: stavfel.

Inte bra.

[Naqref]

Är det någon som vet hurvida oa51:ans formgivning är mönster/patentskyddat?

Man vill ju var laglig...

/Marc

Ändrat: stavfel

Mönsterskyddet gick ut senast 1996.

[Stenberg]

Är det någon som vet hurvida oa51:ans formgivning är mönster/patentskyddat?

Man vill ju var laglig...

/Marc

Ändrat: stavfel

Mönsterskyddet gick ut senast 1996.

Yes!
Nu ska klonas fast i liten skala sas.

/Marc

[Stenberg]

Jag ska försöka få någon ordning på dethär nu.

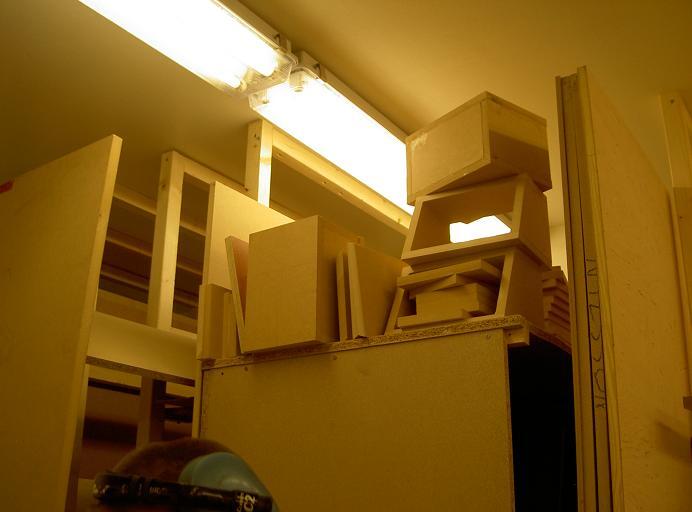

De olika lådorna börjar bli färdiga vad gäller utseende.

Fick en fråga av kaffekoppen som jag tolkade som att man skulle göra sateliter liknande TUPP-lådorna tidigare i tråden.
Lådorna har samma volym, endast bredd och djup skiljer. De som vill ha sateliter får nu ytterligare en valmöjlighet.



Några Muppar är också färdiga. Mini oa51 börjar lämna prototypstadiet (bild kommer). Måtten på oa51-mini är 258x180x150 [mm]
men kan tillverkas i godtycklig skala (om någon har behov därav).

/Marc

Edit: vet inte vilka TUPP:arna är, menade grundare slutna lådor.

[niklas]

En sån där gammal slöjdbänk, kan man köpa såna nånstans (i Gbg)?

[Kaffekoppen]

Så här alltså:

Så här kan det se ut när man kör surroundvarianterna. Eller ja, i alla fall om man med lite fantasi tänker sig en bakvägg och två sidoväggar.

[Stenberg]

En sån där gammal slöjdbänk, kan man köpa såna nånstans (i Gbg)?

Kolla blocket. Sjöbergsbänkar är jättebra och dessutom FSC-märkta numera. Köp hellst en i bok, det tål mest stryk. Är man lite händig kan man renovera rätt slitna bänkar. Har sett fina bänkar säljas långt under tusenlappen. Nya är de skitdyra.

/Marc

[niklas]

Tack för tipset!

[Stenberg]

Som jag har uppfattat det så är intresset för lådor ungefär så här:

Alexi 1 par oa51-mini 2 par sateliter.

Amit 2 par OA51 2 par sateliter

kaffekoppen 3 par oa51-mini 1? Mupplåda

karneolen 1 par oa51-mini

KarlXII 2 par oa51-mini

landa 1par Bosso Mupp

n3mmr 1par Bosso Mupp 1 par sateliter.

Rookie 1 par oa51-mini

Rullakev 1par Bosso Mupp

Rundberg 1-2 par BOSSO

Sanny_X 4 par?

schmutziger 3 par oa51 , 6 slutna ?
Xor 4 par sateliter

Om någon är glömd eller något är fel så hör av er. Inget bindande utan jag vill mest veta på ett ungefär intresse.

/Marc

[Kaffekoppen]

3 par oa51 minisar, återkommer om dimension på basreflexrör
1st MUPP

[Tomas]

Så här alltså:

Så här kan det se ut när man kör surroundvarianterna. Eller ja, i alla fall om man med lite fantasi tänker sig en bakvägg och två sidoväggar.

Jag tar 4 kr varje gång mina lådor visas på Internet.

Skojar bara...

Ni skulle se dom imorgon... då har dom fått sig en sk. top coat.
Just nu torkar grundlackeringen i Niklas friggebod i väntan på MDF-resnings-slipning.

Imorgon åker den halvmatta K-rauta-sprayen på. Då ska vi nog kunna ha en färdig sextett av tupps.

[Stenberg]

Tomas! Jag vet att jag har plagierat och som den rakryggade person jag är så skyller jag på kaffekoppen .

Av spillbitar från oa-lådorna kan man dock göra denna variant.



/Marc

[Rundberg]

Den lådformen var ju hur kul som helst!

För att förtydliga: BOSSO=Bosso Mupp=Mupplåda?

MVH
/Mattias

[Kaffekoppen]

Hehe, Bosso=Mupp för mig

[Maarten]

Sådär, nu är en låda färdiglackad och element är monterat. Ser bra ut tycker jag. Tomas lägger förhoppningsvis upp några bilder.

För övrigt: Mini-oa51 är snygga!
Hoppas att det kommer att låta lika bra som de ser ut*.

* Vet att AE var inne på ortoakustisk variant men frångick den designen.
Någon som testat eller mätt och simulerat ännu? Blir nog hyfsat ok ändå, men det skulle vara intressant att se om de blir riktigt bra.

[Kaffekoppen]

Mini-OA51 körs som frontar i min TV-anläggning just nu. Det funkar okej, har kört lite musik, men tror nog det behövs något större portdiameter egentligen. Inte laborerat så mycket med dämpningen heller..

Kommer bli både estetiskt och funktionellt som surrounder iallafall

[karneolen]

KK tror du mini-51:orna kan funka utomhus på en altan.

[Kaffekoppen]

Man måste ju vara medveten att storleken faktiskt har betydelse...

Den stackars 3-tummaren får nog ett tufft jobb på en altan, men som lite fräckt bakgrundsljud lite lätt torde det vara helt okej!

Just nu rullar Pink Floyed och...hmm... volymen var nog lite väl uppskruvad i början på "Hey You" när bastonerna kom - tur man är snabb som en vessla

De låter riktigt trevligt, trots mitt oprofessionella snabba ihopmonterande - mycket beroende på att lådorna är riktigt välbyggda.

Skulle du dela av dem, vid 120hz eller så och kör en kompromiss, så blir det en cool altanhögtalare..

[karneolen]

KK:
Tanken är att de skall ersätta ett gammalt Jamo 2.1 system. Det har levt
utomhus ca 4-6 mån/år under c:a 8 år på altanen och har nu givit upp. Jag
bor ju inom "tätbebyggtområde" så det kommer inte att spelas så blodigt
högt , lite ibland bara. Jag kan ju iofs komplettera med någon simpel
billig subbas om det skulle behövas.

[Kaffekoppen]

Det är ju supervanskligt att ge råd så här, du kan ju tycka att jag är helt sjuk i huvudet som sa att det där kommer funka fint för dig

Vill du inte ha dem sen så kan jag köpa dom av dig. Så nu är du helt säker

[karneolen]

KK:
Jag är bara ute efter en lagom trevlig ljudbild på låg- och mellanvolym.
Skall det gasas så får jag väl elda på 51.3 med Naq/Bremen OB51
subbarna

[landa]

Om det inte är försent är jag intresserad av ett par portade lådor.

[Kaffekoppen]

Det är inte försent.... idag har det byggts som tusan!

[Stenberg]

KK tror du mini-51:orna kan funka utomhus på en altan.

Lådorna är tillverkade av MDF och limmade med PVAc lim vilket gör lådorna känsliga för fukt och värme.
Om man tänker sig för vad gäller väder så borde de hålla ungefär som om de stod inne.

/Marc

[Stenberg]

Om det inte är försent är jag intresserad av ett par portade lådor.

Det är inte för sent.
Bosso-Muppar eller oa51-mini?

/Marc

[landa]

Om det inte är försent är jag intresserad av ett par portade lådor.

Det är inte för sent.
Bosso-Muppar eller oa51-mini?

/Marc

Bosso enligt originalritningen. Ni har inte funderat på att levera en helhetslösning? Typ Ino. D.v.s. allt utom ytbehandling klart.

En ganska lat Landa.

[Stenberg]

Om det inte är försent är jag intresserad av ett par portade lådor.

Det är inte för sent.
Bosso-Muppar eller oa51-mini?

/Marc

Bosso enligt originalritningen. Ni har inte funderat på att levera en helhetslösning? Typ Ino. D.v.s. allt utom ytbehandling klart.

En ganska lat Landa.

Ska se till att jag har ett par orginalritningsBosso till dig.

Skälet till att inte terminaler monteras är att man kan tänkas vilja ha dem på många olika sätt ( då lådorna är tänkta att stå mot en vägg).
Dämpmaterial, monteringsskruvar mm är lite av ett senare problem då verkstadstiden är begränsad så är lådtillverkningen högsta prioritet.

Får jag bara ändan ur så kan jag ordna det andra sen.

/Marc

[landa]

Bosso enligt originalritningen. Ni har inte funderat på att levera en helhetslösning? Typ Ino. D.v.s. allt utom ytbehandling klart.

En ganska lat Landa.[/quote]

Ska se till att jag har ett par orginalritningsBosso till dig.

Skälet till att inte terminaler monteras är att man kan tänkas vilja ha dem på många olika sätt ( då lådorna är tänkta att stå mot en vägg).
Dämpmaterial, monteringsskruvar mm är lite av ett senare problem då verkstadstiden är begränsad så är lådtillverkningen högsta prioritet.

Får jag bara ändan ur så kan jag ordna det andra sen.

/Marc[/quote]

Låter som riktigt bra service. Om det dröjer lite är inget problem.

[KarlXII]

Vad är det för mått på Mini-OA-51?

[Kaffekoppen]

260x155x175 typ (har bara ett par prototyplådor spelandes)

[Stenberg]

Vad är det för mått på Mini-OA-51?

BxHxDj 25,8x18x15 [cm] nuvarande lådor.

[KarlXII]

Vad är det för mått på Mini-OA-51?

BxHxDj 25,8x18x15 [cm] nuvarande lådor.

Perfekt.

Vad är det nere till höger i bild? Är det som namnet på bilden antyder urfräsning för försänkt terminalpanel?

[Kaffekoppen]

Ja det stämmer, det gjordes en försänkning på testexemplaret.



Bara för sakens skull: Jag har ingen del i de här fina lådorna, mer än att jag hängt på snickeriet för att man inte får vistas där själv av säkerhetsskäl.

[Stenberg]

Vad är det för mått på Mini-OA-51?

BxHxDj 25,8x18x15 [cm] nuvarande lådor.

Perfekt.

Vad är det nere till höger i bild? Är det som namnet på bilden antyder urfräsning för försänkt terminalpanel?

Precis.

Kaffekoppen hade ett par terminaler, Hifikit tror jag , som jag försökte fälla in. I brist på rätt borrar, fräsar och
kullager så fick den huggas in för hand sista mm. Jobbigt. Polskruvarna stack ut för långt på satteliterna så
jag provade att fälla in mest för att se resultatet.

Det som skiljer sig med den nya lådan från den på bilden är är elementplaceringen som blir mer lik oa51
och hörnen på baffeln som också blir mer lik förlagan. Bilder kommer.

/Marc

[Stenberg]

Fan jag skriver för långsamt.
När man har svarat står redan samma sak ovanför .

/Marc

[KarlXII]

Fan jag skriver för långsamt.
När man har svarat står redan samma sak ovanför .

/Marc

Sånt är livet.

4 OA-muppar till mig!
Dra ett pm till mig om när, var och hur jag kan hämta upp dem.

[Maarten]

Sådär, bild (fler finns i ursprungstråden):

[muddywaters]

Helgen spenderades på en pall på gräsmattan med pilsner och sandpapper, och idag grundmålade jag.

Nu återstår bara mera sandpapper och lackning, färgen ska bli samma funkiga orange som underlaget dom står på.

före:


efter:


Tack till stenberg som inte bara är en grym snickare utan en riktigt trevlig typ.

[Stenberg]

Helgen spenderades på en pall på gräsmattan med pilsner och sandpapper, och idag grundmålade jag.

Najs helg.

Nu återstår bara mera sandpapper och lackning, färgen ska bli samma funkiga orange som underlaget dom står på.

Det måste man ju få se bilder på färdigmålade.

Tack till stenberg som inte bara är en grym snickare utan en riktigt trevlig typ.

Tack . Jättekul att du är nöjd, det är ju mycket roligare så och så är det ju trevligt att träffa några av forumfolket i verkligheten.

/Marc

kommer klippa ut citatet förstora och rama in och hänga där alla kan se det

[muddywaters]

kommer klippa ut citatet förstora och rama in och hänga där alla kan se det

Klart du ska, kan även användas när du skriver ett CV... hälsa från mig bara!

[Stenberg]

kommer klippa ut citatet förstora och rama in och hänga där alla kan se det

Klart du ska, kan även användas när du skriver ett CV... hälsa från mig bara!

Yes, will do!

/Marc

[blixten_no1]

hej hej. nu har man ju blivit lite sugen på såna här... undrar e de nån som kan dema dom lite (bor i sthlm) dom är tänkta som datahögtalare...

Mvh J

[Kaffekoppen]

vilka vill du ha demade?

[blixten_no1]

det spelar väl mindre roll... tror jag.... dom borde väl låta ganska lika? men vore väl ganska häftigt met ett par oa51 vad datorn

[Kaffekoppen]

Slå mig en signal... du är välkommen över

073-96 13 130

//Magnus

[AlexFranzen]

Hej, kan man fortfarande haka på? Jag skulle vilja ha 4st satelliter.

[Maarten]

det spelar väl mindre roll... tror jag.... dom borde väl låta ganska lika?

Skulle tro att de låter mer eller mindre olika. Typ av skillnad och storleken på skillnad beror på lådvolym, baffelstorlek, elements riktning och position på baffel etc. (Därmed inte sagt att alla kan upplevas vara bra, fast ev då på olika sätt. Har heller inte hört alla. Spännande dock med alla varianter.)

[Kaffekoppen]

Orginal och OA51 mini skilljer sig åt, men inte särskillt markant.

[Erik_Johansson]

Orginal och OA51 mini skilljer sig åt, men inte särskillt markant.

Provat OA51-mini med rejält elefantöra (säg 50x30x4,5cm med ett lagom urtag för lådan)?

/Erik

[Kaffekoppen]

Nä, det har jag inte... vet vet vad framtiden har för kul med sig..

[Stenberg]

Hej, kan man fortfarande haka på? Jag skulle vilja ha 4st satelliter.

javisst! PM:a mig eller ring 070 738 40 15.

mvh /Marc

[Stenberg]

skillnad oa51 och mupp


(ínte samma bildkvalitet som kk:s bilder men ändå)

/Marc

[Stenberg]

PÅ uppkommen fråga:

Ett sätt att såga oa51 mha en jättestor bandsåg.
Efter att slipskivan har gjort sitt kan man limma på baffeln.

/Marc

[KarlXII]

Min fråga!

Idag var jag och hämtade OA51-mupparna.
Kanonfina är de och jag kan verkligen rekommendera dem.
De ser inte lätta ut att få ihop...
Tack Marc!



Nu vill man ju ha elementen!

Vilka står rätt förresten - främre paret eller bakre?

[petersteindl]

Deebateåpröv

[Kaffekoppen]

Debakreharsammavinkelsomoa51ornamendetärjuingetkrav-baraåprove-ochkansketadetsomserbästut

[Stenberg]

Min fråga!

Idag var jag och hämtade OA51-mupparna.
Kanonfina är de och jag kan verkligen rekommendera dem.
De ser inte lätta ut att få ihop...
Tack Marc!



Nu vill man ju ha elementen!

Vilka står rätt förresten - främre paret eller bakre?

Kul att du gillar dem, det är alltid kul att göra andra nöjda/glada.
Du måste lägga upp bilder när de blir färdiga
mina små bäbisar....

mvh Marc

[Erik_Johansson]

Man borde kanske prova sig fram lite med elementplacering på OA51-mini. Som det är nu sitter de på maximalt avstånd från väggen, vilket kanske inte känns helt optimalt. Men man kan ju ha fel. Den sitter ju på samma ställe som på originalet, men där ska ju en diskant få plats också, så förutsättningarna är ju lite annorlunda.

Hursomhelst snygga lådor.

/Erik

[Kaffekoppen]

Ja, på testlådorna hamnade basen högre upp. Skulle vara intressant med en direkt jämförelse..

[Rullake]

Stenberg, du har PM om lite fler lådor

[paa]

Elementen borde väl sitta så nära väggen som möjligt, dvs längst upp.

[Erik_Johansson]

Elementen borde väl sitta så nära väggen som möjligt, dvs längst upp.

Rimligen, ja. Själv skulle jag nog sätta dem en bit ner från övre kanten av estetiska skäl (20-25mm kanske?).

Sedan en rejäl dämpvinge som sagt.

/Erik

[Kaffekoppen]

Imorgon blir det ett rerjält ryck i snickarboden

[Erik_Johansson]

Kan ju förresten visa ritning på de lådor som jag ritat och som är de jag själv ska bygga till mig och min familj och vänner.

Designen är inspirerad av Guru QM10 när det gäller formen (proportionerna mellan bredd/höjd/djup) och detta verkar enligt simuleringarna fungera fantastiskt bra vad gäller baffelstödet för detta lilla element. Port och volym är som snarlikt som i BOSSO.

Inte måttsatt ännu, men det kan jag fixa om någon är intresserad av att bygga dem (yttermåtten är dock 208*164*174mm bredd*djup*höjd). De streckade linjerna är de avrundningar jag kommer att fräsa. R=12,7mm längst baffelns vertikala kanter och R=3,2mm (eller dylikt) längs alla andra kanter.



Om man tänker efter en stund så får man ut material till 15 lådor av en 12mm MDF-skiva.



/Erik

[Kaffekoppen]

Jamen tänk så långt ifrån väggen du kommer med elementet nu

[Erik_Johansson]

Jamen tänk så långt ifrån väggen du kommer med elementet nu

Jamen det är väl ingen ortoakustisk låda heller?

Angående OA51-mini så var kommentaren från min sida i första hand av estetiska skäl. Men lite bättre kanske det kan bli.

/Erik

[i]

Bör inte det här elementet vara assymetriskt placerat på baffeln ?
(Med tanke på diffraktionerna från baffelkanterna ?)

[Erik_Johansson]

Om du menar min lådritning ovan så är elementet förvisso placerat centrerat i sidled, men betydligt mer asymmetriskt än de mest populära lådorna.

Simulerat i Edge ser det ut på följande vis:



/Erik

[i]

Om du menar min lådritning ovan så är elementet förvisso placerat centrerat i sidled, men betydligt mer asymmetriskt än de mest populära lådorna.

Simulerat i Edge ser det ut på följande vis:



/Erik

Vad händer om du flyttar elementet ngn centimeter i sidled ?

[Erik_Johansson]

Det lilla ripplet uppåt i frekvens blir något lite mer utslätat mellan 3-8kHz och man får lite större påverkan runt 10kHz. Med tanke på att det håller sig inom ungefär +-0,5dB så är jag tveksam till att det är speciellt kritiskt dock. Men visst kan man experimentera.

Jag vill dock göra symmetriska lådor av såväl estetiska som byggmässiga skäl.

/Erik

[i]

Det lilla ripplet uppåt i frekvens blir något lite mer utslätat mellan 3-8kHz och man får lite större påverkan runt 10kHz. Med tanke på att det håller sig inom ungefär +-0,5dB så är jag tveksam till att det är speciellt kritiskt dock. Men visst kan man experimentera.

Jag vill dock göra symmetriska lådor av såväl estetiska som byggmässiga skäl.

/Erik

Är det inte väldigt konformistiskt att hålla sig med symmetrisk estetik ?

[Stenberg]

Kul med funderingar kring lådorna . De hänsyn som är tagna på oa51-mini är följande:

1. Så lika orginalet som möjligt.

2. BOSSO volym och basport (Har inte haft tid att pröva annat, så det verkade vara ett säkert kort (Naqrefs kunnande är större än mitt)).

3. Eftersom man svårligen kommer åt innuti lådan när hålet på baffeln sitter i hörnet så har elementet fått flytta ca 2 cm mot mitten (centrerat av estetiska skäl).

Ett par funderingar/tankar

1 Man måste ju inte ställa dem som orginalen t ex basporten uppåt och vrida dem gör ju att elementet kommer närmare väggen.

2 Diffraktiner blir väl(?) inte lika stora iom att lådsidorna och baffeln inte är vinkelräta mot varandra.

3 Det har tagits upp tidigare men en jämförelse mellan olika lådor vore ju kul (och kanske lärorikt)

/Marc

[Maarten]

Erik, kan du få ner 2 dB-peaken mellan 1-2 kHz? Tror att det skulle göra gott. Elementets känslighet stiger nämligen vid dessa frekvenser och jag tror att det totalt sett kan bli för mycket.
Men det beror förstås även på placering och ev reflektioner från bakvägg.

Edit: Det liknar lite den simulering som Anders gjorde för ursprungslådan min kompis byggde, kolla längre ned på denna sida:
http://www.faktiskt.se/modules.php?name ... c&start=30

[Kaffekoppen]

Han får väl göra ett litet filter.

[Erik_Johansson]

Han får väl göra ett litet filter.

Det är planen om det visar sig behövas.

Det går att få ner peaken ~1dB med annan elementplacering på baffeln men det skulle se bedrövligt ut med den placeringen.

/Erik

[Kaffekoppen]

[The-Master]

Är det allt ni har hunnit med!?



F-n vad ni är flitiga...

[karneolen]

Kan det finnas ett par 51-minisar till "karneolen" också i mängden?

Skulle sitta fint med en välljudande födelsedagspresent till kommande
helg då jag fyller år.

[Kaffekoppen]

Är det allt ni har hunnit med!?



F-n vad ni är flitiga...

Nä, det är Stenberg som är flitig

[Stenberg]

Kan det finnas ett par 51-minisar till "karneolen" också i mängden?

Skulle sitta fint med en välljudande födelsedagspresent till kommande
helg då jag fyller år.

Om man tittar nog och ser ett par med hål i, så är dom vikta för dig

/Marc

[karneolen]

Nä men se på rackarns, det fanns ju ett par där lite gömt med hôl i

Vilken serietillverkning ni fått till, jag tror det är fler än jag som tackar,
bockar och bugar över dessa trevliga lådor.

Hoppas att alla lägger upp bilder när de fått till alla olika finnishar på
sina lådor

Mina kommer att få vit bas med svarta krackeleringar (marmor imitation),
hoppas bara att det blir bra.

Till festen nästa helg så kommer nog 51-klonerna eller ett par OA14 få
spela på altanen (får väl duga), jag misstänker att jag inte kommer få
några element innan dess.

PS
Har du möjlighet att skicka eller bör det lösas på annat sätt, det är
kanske fler i närheten av "Area-51"-området som beställt av dig (man
kan kanske ta en provbil på jobbet och åka och hämta över en
kväll/natt om man är ett par stycken som delar på körningen)??
PM:a så löser vi det på något sätt. DS

// UGN

[Stenberg]

Nä men se på rackarns, det fanns ju ett par där lite gömt med hôl i

Vilken serietillverkning ni fått till, jag tror det är fler än jag som tackar,
bockar och bugar över dessa trevliga lådor.

Hoppas att alla lägger upp bilder när de fått till alla olika finnishar på
sina lådor

Mina kommer att få vit bas med svarta krackeleringar (marmor imitation),
hoppas bara att det blir bra.

Till festen nästa helg så kommer nog 51-klonerna eller ett par OA14 få
spela på altanen (får väl duga), jag misstänker att jag inte kommer få
några element innan dess.

PS
Har du möjlighet att skicka eller bör det lösas på annat sätt, det är
kanske fler i närheten av "Area-51"-området som beställt av dig (man
kan kanske ta en provbil på jobbet och åka och hämta över en
kväll/natt om man är ett par stycken som delar på körningen)??
PM:a så löser vi det på något sätt. DS

// UGN

Ska bli kul med bilder!

Transport av lådor har skjutits lite på framtiden då jag bara har tillgång till verkstan i tre dagar till och vill få alla lådor klara som efterfrågats. På onsdag tidigast kommer jag att ta kontakt med de som har kommit med förfrågningar.

/Marc

[karneolen]

Jaha, man får bara ge sig till tåls m a o.

[muddywaters]

Jag är grymt imponerad av flitigheten hos snickaren! Kul att se!

[staffanw]

Apropå beggad snickarbänk: http://www.blocket.se/vi/16792800.htm?ca=11_s finns i Bromma.

[Sanny_X]

Jag köper gärna 8st av den högra varianten.

[Magnus]

å jag bara har tillgång till verkstan i tre dagar till och vill få alla lådor klara som efterfrågats.

lite sent att beställa då.....

annars vad ligger i produktionslinan ?

[Kaffekoppen]

Det går nog att beställa vad som förutom oa51 mini .... om inte någon backat ur...

[Stenberg]

å jag bara har tillgång till verkstan i tre dagar till och vill få alla lådor klara som efterfrågats.

lite sent att beställa då.....

annars vad ligger i produktionslinan ?

Det kommer nog att bli några BOSSO-muppar och några sateliter över.
De som har beställt har ofta ändrat sig vad gäller utförande mm och ibland frågat efter ytterligare något par lådor. Jag har försökt ha lite marginal så att man ska kunna ändra sig.
Du kan PM:a om du har något önskemål. Jag kommer inte ha tillgång (gratis) till samma verktyg, men mer ofärdiga lådor kan ju alltid göras för den som gillar att spackla/slipa.

/Marc

[Rookie]

Bara mina mini-51:or hann bli klara så är jag nöjd.

[muddywaters]

Lackat... orange med apelsinskalsfinnish! Ganska nöjd faktiskt... Gruppbild kommer när allt är klart!



Nu väntar man ju bara på att gruppköpet skall gå i lås... otåligt.

[karneolen]

muddywaters:

Mycket snygg låda, hoppas jag själv kan få till det något liknande

[tvett]

Va himla sugen jag är på ett par datorhögtalare.......

[staffanw]

Lackat... orange med apelsinskalsfinnish! Ganska nöjd faktiskt... Gruppbild kommer när allt är klart!



Nu väntar man ju bara på att gruppköpet skall gå i lås... otåligt.

Kanonsnyggt, kan man få lite tips om hur du gått tillväga ? Material och dyl.

TPF
/staffan

[muddywaters]

Kanonsnyggt, kan man få lite tips om hur du gått tillväga ? Material och dyl.

TPF
/staffan

Tack!

Inget märkvärdigt egentligen.

Sandpapprat lådan lite grovt.

Grundmålat. (vitt, vattenbaserad)

Slipat lite finare.

Spacklat (plastik padding)

slipat fint igen

Grundmålat.

Slipat fint igen.

Rollat Lackfärg (Beckers elegant, glans 90 oljefärg)

Slipat fint (ta bort rinningar, damm, och skräp, med våtslippapper mest för att slippa damm)

Rollat lackfärg (ganska noga och skapligt dammfritt.)

Hålla tummarna... och hoppas man blir nöjd.


Krävs ju bara en dåres tålamod och lite fritid. ..änvände för övrigt en mohairroller ...den ger aningens struktur. Jag gillar det, samt att mohair låter lite exklusivt.

[Stone]

Kul att få se olika typer av högtalare och storleken känns verkligen lagom

En liten undran bara, vad har ni tänkt er som framsystem i era hemmabiosystem om ni skall använda samma element?

Känner ni att dessa räcker till som framsystem med eller skall man kanske bygga högtalare med fler element framtill?

Glömde skriva att rummet enbart är 11-12 kvm

[Kaffekoppen]

Det beror på hur starkt man vill spela... svårt att svara på. Som surrounder räcker de allt till.... eller så får man ta några till

[Stenberg]

Lackat... orange med apelsinskalsfinnish! Ganska nöjd faktiskt... Gruppbild kommer när allt är klart!



Nu väntar man ju bara på att gruppköpet skall gå i lås... otåligt.

Snygga! Pluspoäng för den uppkäftiga färgen .
Det finns en MUPP som väntar på att bli målad lika fint. Hör av dig när du kan hämta.

/Marc

[Borgaren]

Är det för sent för att köpa sig ett oamini lådor?? och ett gäng surrar?

[Kaffekoppen]

Surrar går nog, oa-mini blir nog svårare.... kanske .. finns..

Leta upp Stenberg telefonnummer i tråden och ring!

[Stenberg]

Hej alla!
Nu är lådorna färdiga. De som vill ha fler än vad som står i tråden eller i PM får vänta lite så att jag kan se vad som finns/blir över ( vill inte att någon som varit ute i god tid ska bli utan).
Min modil har dött så skicka PM om ni vill hämta före helgen. Ska försöka fixa mobilen under dagen.

/Marc

PS Min sambo uppskattar säkert snabb hämtning då alla lådorna står i köket DS.

ändrat: stavfel

[Sanny_X]

Koppen

Har du möjlighet att ta mina så länge? Jag har beställt 8st surrar.

[Alexi]

Jag är bortrest nu över midsommar och tyvärr har MrVodka min kärra hemma hos sig (öl transport) och jag har varken körkort eller bil. Jag får väll komma och hämta ett par lådor i taget i värsta fall, i nästa vecka om det är ok?

[Stenberg]

Jag är bortrest nu över midsommar och tyvärr har MrVodka min kärra hemma hos sig (öl transport) och jag har varken körkort eller bil. Jag får väll komma och hämta ett par lådor i taget i värsta fall, i nästa vecka om det är ok?

Dom är inte så stora direkt. Tre par på tunnelbanan är inga problem.
Om du bor på lämplig plats så kan jag kanske ta med lådorna när jag kommer att vara i närheten.

/Marc

[Stenberg]

Nu finns fungerande mobil igen.
070 738 40 15

/Marc

[landa]

Ska se till att jag har ett par orginalritningsBosso till dig.

Skälet till att inte terminaler monteras är att man kan tänkas vilja ha dem på många olika sätt ( då lådorna är tänkta att stå mot en vägg).
Dämpmaterial, monteringsskruvar mm är lite av ett senare problem då verkstadstiden är begränsad så är lådtillverkningen högsta prioritet.

Får jag bara ändan ur så kan jag ordna det andra sen.

/Marc[/quote]

Hej!
Fanns det möjlighet att ordna helhetslösningen? Jag har absolut inte bråttom, men du kanske vill bli av med lite lådor?

[Kaffekoppen]

Koppen

Har du möjlighet att ta mina så länge? Jag har beställt 8st surrar.

Jag har 4 av dem hemma redan... men klart jag kirrar det

[Stenberg]

Hej!
Fanns det möjlighet att ordna helhetslösningen? Jag har absolut inte bråttom, men du kanske vill bli av med lite lådor?

Jag kommer inte ihåg exakt vad jag har utlovat (terminaler, förborra, skruvar och dämpmaterial kanske?), men det går ju att fixa hur du nu vill ha dem. Skicka PM eller ring så kan vi komma överens.

mvh Marc

[Stenberg]

Ska börja märka upp lådor

AlexFranzen! Hör av dig om sateliterna

Alexi 1 par oa51-mini 2 par sateliter. 1 par oa-mini ok. Vilka sateliter?

Amit 2 par OA51 2 par sateliter 2 par oa-mini ok. Vilka sateliter?

kaffekoppen 3 par oa51-mini 1? oa-mini på plats , muppen ok.

karneolen 1 par oa51-mini 1 par oa-mini ok. intresserad av ytterligare oa-mini?

[s]KarlXII 2 par oa51-mini[/s]. klart!

landa 1par Bosso Mupp. ok, men fixas färdigt senare.

[s]n3mmr 1par Bosso Mupp 1 par sateliter. [/s]. Klart!

Rookie 1 par oa51-mini. oa-mini ok.

Rullake [s]1par Bosso Mupp [/s] 1par BOSSO 2par sateliter ok.

Rundberg [s]1-2 par BOSSO [/s] 1 par sateliter, 2 Par BOSSO ok, blir klara senare.

Sanny_X 4 par? 4 par sateliter ok.

schmutziger 3 par oa51 , 6 slutna ? 3 par oa-mini ok. flera?

Xor [s]4 par sateliter[/s]. ok. ev intresse oa-mini

Om någon är glömd eller något är fel så hör av er.

Med "ok" menas att lådorna är uppmärkta med namn hos mig.

/Marc

[Alexi]

Alexi 1 par oa51-mini 2 par sateliter. 1 par oa-mini ok. Vilka sateliter?
/Marc

Finns det olika? Dom jag tänkte på var iaf dom slutna mupp lådorna tänkta som surround.

[Kaffekoppen]

Höger eller vänster variant:

[Stenberg]

Alexi 1 par oa51-mini 2 par sateliter. 1 par oa-mini ok. Vilka sateliter?
/Marc

Finns det olika? Dom jag tänkte på var iaf dom slutna mupp lådorna tänkta som surround.

Alexi.
Du ser varianterna i bilden ovanför. dessutom finns några som ser ut som de vänstra, men som har aningen högre baffel och är aningen grundare (pga feltänk vid tillverkning) men har samma volym som de andra lådorna, de kan kanske passa bättre till oa lådorna (som är lite högre än BOSSO). Du är välkommen hem till mig så du kan se (och välja) på plats.

mvh Marc

[Alexi]

Alexi 1 par oa51-mini 2 par sateliter. 1 par oa-mini ok. Vilka sateliter?
/Marc

Finns det olika? Dom jag tänkte på var iaf dom slutna mupp lådorna tänkta som surround.

Alexi.
Du ser varianterna i bilden ovanför. dessutom finns några som ser ut som de vänstra, men som har aningen högre baffel och är aningen grundare (pga feltänk vid tillverkning) men har samma volym som de andra lådorna, de kan kanske passa bättre till oa lådorna (som är lite högre än BOSSO). Du är välkommen hem till mig så du kan se (och välja) på plats.

mvh Marc

Okej. Vilka tider är du hemma i nästa vecka?

[Stenberg]

Alexi 1 par oa51-mini 2 par sateliter. 1 par oa-mini ok. Vilka sateliter?
/Marc

Finns det olika? Dom jag tänkte på var iaf dom slutna mupp lådorna tänkta som surround.

Alexi.
Du ser varianterna i bilden ovanför. dessutom finns några som ser ut som de vänstra, men som har aningen högre baffel och är aningen grundare (pga feltänk vid tillverkning) men har samma volym som de andra lådorna, de kan kanske passa bättre till oa lådorna (som är lite högre än BOSSO). Du är välkommen hem till mig så du kan se (och välja) på plats.

mvh Marc

Okej. Vilka tider är du hemma i nästa vecka?

Kvällstid ,troligen hela veckan, helgen också antagligen. Är oftast i närheten av hemmet övrig tid så lång planering är inte nödvändig.

Ring och säg när du kan komma. (gäller förståss andra också som vill hämta)

mvh /Marc

[Stenberg]

Dysfunktionellt kök. Ungeför 2/3 av alla lådorna står nu framför kryddhyllan (man får onda ögat ofta).

Överst på stapeln i mitten finns ett ex av oa51-micro som är stora som sateliterna ungefär. De blev klara för sen för att kunna tas med som beställning men var inte så blodigt jobbiga att tillverka som oa51-mini (så när jag får tillgång till verkstad igen så kan jag göra några om någon är intresserad)

/Marc

[Svante]

En undran bara.

Det talas om ett specialgjort element med en extra magnet? Elementet blir väl djupare då? Får det fortfarande plats i OA51-varianten?

Bara kollar...

[Stenberg]

En undran bara.

Det talas om ett specialgjort element med en extra magnet? Elementet blir väl djupare då? Får det fortfarande plats i OA51-varianten?

Bara kollar...

Hu! Läskig tanke....

Jag tror det klara sig. Databladet anger 38,6 mm monteringsdjup, magneten är ca 10 mm på samma datablad. Basporten ligger 60 mm under baffeln så det finns lite marginal. Lite. Räcker det inte så får man väl tillverka några monteringsringar likt förebilden.

/Marc

[Naqref]

Man vill e g inte ha en extramagnet utanför den huvudsakliga magnetkretsen för det ger för stor vikt i förhållande till hur mycket extra magnetflöde det ger. Vanligen är denna vikt rätt oproblematisk men för Vifa-elementet med sitt någon mjuka plastchassie så är det mindre lämpligt att ha för stor magnetmassa.

[Alexi]

Efter att ha visat lådorna för sambon nu så sågade hon OA51 hårt som extremt fula. Hon ville vi ha hemisfär lådor isället. Men efter lite diskussioner har hon gått med på små surround lådorna. Så nu finns ett par OA lådor över om någon vill ha och jag vill ha 3par surr istället.

[Svante]

Efter att ha visat lådorna för sambon nu så sågade hon OA51 hårt som extremt fula. Hon ville vi ha hemisfär lådor isället. Men efter lite diskussioner har hon gått med på små surround lådorna. Så nu finns ett par OA lådor över om någon vill ha och jag vill ha 3par surr istället.

Nu är jag ingen Carlssonfantast, men fula är OA51-lådorna sannerligen inte. Är du säker på att det inte var en gammal festisförpackning du visade henne?

[Alexi]

Hon tycker dom såg snea och osymetriska ut. Kanske att se dem live skulle kunna få henne att ändra åsikt, men har inte råd att chansa.

[Stenberg]

Hon tycker dom såg snea och osymetriska ut. Kanske att se dem live skulle kunna få henne att ändra åsikt, men har inte råd att chansa.

Ta hem dem och testa! Ändrar hon inte åsikt så kan du lämna tilbaka dem.

min sambo tål minsann att ha tio par i köket....

/Marc

[Amit]

Och skulle hon inte vilja ha dem så kan jag ta dem istället!

[Sanny_X]

Koppen

Har du möjlighet att ta mina så länge? Jag har beställt 8st surrar.

Jag har 4 av dem hemma redan... men klart jag kirrar det

Tack

[landa]

Vill du ha betalt i förväg förresten stenberg? I så fall PM:a mig ditt kontonummer.

[Amit]

Just det: Är det ingen av er som beställt hos Stenberg som är påväg ner till mig och faktiskt.se-träffen? Kunde man i så fall få transporthjälp?

Undrar,

Amit

[Stenberg]

Kan man hämta på plats behöver man inte betala i förskott.
Har latat mig ett par dagar nu, men jag ska skicka pm till de som har bokat lådor eller visat intresse.

Just det: Är det ingen av er som beställt hos Stenberg som är påväg ner till mig och faktiskt.se-träffen? Kunde man i så fall få transporthjälp?

Undrar,

Amit

Vad är faktiskt.se träffen? svar till måttligt alert

/Marc

[KarlXII]

Hon tycker dom såg snea och osymetriska ut. Kanske att se dem live skulle kunna få henne att ändra åsikt, men har inte råd att chansa.

Ofattbart. Ett par lackade i anständig färg och kanske eventuellt en tunn trekantig front borde ju ha mycket hög WAF.



Men vad vet jag. Man har ju blivit förvånad på det där området förr...
Min hustru tyckte de var mycket snygga iaf. Snyggare än de gamla traditionella lådorna.

[Kaffekoppen]

Låter bra! Jag behöver lite WAF i lägenheten

[Stenberg]

....
Min hustru tyckte de var mycket snygga iaf. Snyggare än de gamla traditionella lådorna.

Grattis till en förstående fru


När jag bjöd hem min sambo till min förra lägenhet, 24 kvm, för första gången och hon fick se sju slutsteg varav endast ett användes så argumenterade hon "man kan ju bara lyssna på en samtidigt". Jag argumenterade tillbaka med "man kan bara ha ett par skor på samtidigt". Någon sorts "det är ju skillnad" hördes men jag fick inga fler pikar

/Marc

[landa]

Tänkte mest på att jag beställde ett par "specialare".

P.S. Finns det ett par original mupps kvar D.S.

[landa]

Tänkte mest på att jag beställde ett par "specialare".

P.S. Finns det ett par original mupps kvar D.S.

[Stenberg]

Tänkte mest på att jag beställde ett par "specialare".

P.S. Finns det ett par original mupps kvar D.S.

Det finns kvar Mupps enligt orginalritningen dvs utan avrundningsfräsningen på basreflexporten.

/Marc

[Amit]

Hammenhög i Skåne

Se tråden http://www.faktiskt.se/modules.php?name ... highlight=

[AlexFranzen]

Ber om ursäkt för att jag låter mina lådor dröja sig kvar... Jag hör av mig idag Marc!

[n3mmr]

Är det nån som åstadkommit nåt slags snygg anslutning?

Jag umgås med tankar på i botten eller bakstycke försänkta bananhonor, ev tvåmillimetersvarianten och bananhanen själv med så mycket nerslipning som kan åstadkommas, eller bara sladden, lagd i skåror bakåt till undre bakre kant.

Skårorna sen övertäckta, förstås.

Med 12mm MDF blir det kanske svårt, men man kanske kan lägga till en MDF-bit utanpå? Och ha det hela inlagt i den plattan?

[Stenberg]

Hammenhög i Skåne

Se tråden http://www.faktiskt.se/modules.php?name ... highlight=

Det där ser jätte trevligt ut. Skulle vara kul att komma , men jag kan inte.

/Marc

[Alexi]

Det är 16mm MDF i lådorna.

[Stenberg]

Det är 16mm MDF i lådorna.

Det började så att jag hade några 16mm skivor över. Men när intresset blev stort för lådorna så behövdes mer MDF och 12mm inhandlades (14 st skivor MDF ). 16mm skivorna gick åt till provlådor ,kaffekoppens baslådor och mallar. Muddywaters och kaffekoppen har 16mm lådor medans övriga får 12mm, så varje person får samma storlek på lådorna.
Kanske skulle nämnts tidigare, men eftersom det blev en återgång till orginalet gjorde jag inte det.

/Marc

[karneolen]

Stenberg:
Det vore bra om du kunde presentera ett konto för betalning av dina
tjänster, antingen via PM eller på annat sätt. Man vill ju göra rätt för sig.

MVH
// UGN aka "karneolen"

[Stenberg]

Stenberg:
Det vore bra om du kunde presentera ett konto för betalning av dina
tjänster, antingen via PM eller på annat sätt. Man vill ju göra rätt för sig.

MVH
// UGN aka "karneolen"

Ska bli!

Har varit lite slö men har ingen bra bortförklaring till det

mvh Marc

[oa51]

Stenberg, Du har PM.

[Stenberg]

Stenberg, Du har PM.

Du med

[Alexi]

Jag var igår hemma hos Stenberg och kikade på de olika lådformerna och så har jag pratat ihop mig med Naqref nu om att han skulle kunna mäta upp även dessa lådor. Så inom ett par veckor har vi massa spännande nyheter att invänta

Mätningar gäller då sluten micro-51 och mini-51.

Jag och min sambo diskuterade om att de går att ställa upp på tre olika sätt. Element långt ner eller högt upp. Alternativt lådan på högkant, vilket hon tyckte var snyggast

[niklas]

Alternativt lådan på högkant, vilket hon tyckte var snyggast

Har du provat att låda din sambo bestämma finish på lådorna istället för form/placering? Jag hade större framgång med det nämligen...

[Stenberg]

Det här godkänndes hemma

Men de skulle också stå på högkant

/Marc

[Alexi]

Stenberg, du som har så många lådor hemma, kan du inte ta en bild sida vid sida dom olika placeringarna

[Stenberg]

Fyra högerlådor på de sätt som jag kunde komma på möbleringsmässigt

nr 3 från vänster är rätt

/Marc

[Naqref]

#1 från vänster känns spontant som det tekniskt bästa alternativet.

Bortsett då från att porten hamnar uppåt.

[Stenberg]

#1 från vänster känns spontant som det tekniskt bästa alternativet.

Bortsett då från att porten hamnar uppåt.

Skulle det vara ännu bättre med elementet i andra hörnet , närmare bakvägg?

/Marc

[Naqref]

Jepps.

Men det kan ju bli problem med magneten bakom

[Stenberg]

Jepps.

Men det kan ju bli problem med magneten bakom

Kaffekoppen har sådana (feltänk av mig som blev rätt).

Kommer det mätas på de olika placeringsvarianterna?

/Marc

ändrat: felstavning av namn

[Naqref]

Kommer det mätas på de olika placeringsvarianterna?

Jepps.

Ville bara påpeka att elementet kan ändras aninges rent fysiskt.

[Svante]

Kommer det mätas på de olika placeringsvarianterna?

Jepps.

Ville bara påpeka att elementet kan ändras aninges rent fysiskt.

Det vore roligt att se mätningar med bakvägg då.

[Stenberg]

Kommer det mätas på de olika placeringsvarianterna?

Jepps.

Ville bara påpeka att elementet kan ändras aninges rent fysiskt.

Det vore roligt att se mätningar med bakvägg då.

Mätning utan vägg blir väl bara som att mäta i olika riktning?

försöker briljera bara för att jag gått en kurs...

ska bli kul att se mätresultaten, hur mycket det egentligen skiljer mellan lådor och placering.

/Marc

[Svante]

Mätning utan vägg blir väl bara som att mäta i olika riktning?

Nä.

Så här blir det med och utan bakvägg. Det är ett annat element och låda, men principen syns med en djup dipp i tonkurvan. Dippen minskas av snedställning av baffel, stor baffel och grund låda. Den här lådan är rätblocksformad och 20x20x10 cm.

[Stenberg]

Eh, jag uttrycker mig säkert inte så jättebra, tänkte att man måste ha med en vägg om man mäter på olika placering.
typ om det inte finns väg i närheten har man inte så mycket nytta av ändrad placering
kanske inte so roligt egentligen....

/Marc

[Alexi]

...jag pratat ihop mig med Naqref nu om att han skulle kunna mäta upp även dessa lådor. Så inom ett par veckor har vi massa spännande nyheter att invänta

Mätningar gäller då sluten micro-51 och mini-51.

Tyvärr för att detta ska bli av gäller det att jag ska hinna ordna med transporten i morgon och just nu ser det lite körigt ut

[Stenberg]

...jag pratat ihop mig med Naqref nu om att han skulle kunna mäta upp även dessa lådor. Så inom ett par veckor har vi massa spännande nyheter att invänta

Mätningar gäller då sluten micro-51 och mini-51.

Tyvärr för att detta ska bli av gäller det att jag ska hinna ordna med transporten i morgon och just nu ser det lite körigt ut

Alexi, jag kan åka in med dom till söder, om det behövs

/Marc

[Alexi]

Stenberg, du har PM

[Stenberg]

Nu börjar lådorna ta slut. Det finns några par BOSSO (basreflexen) kvar. Om man vill köpa fler så är det bra om man säger vilken modell och antal. Finns tillräkligt intresse kan jag kanske tillverka fler senare.

De förbokade:

[s]AlexFranzen! Hör av dig om sateliterna [/s]

[s]Alexi 1 par oa51-mini 2 par sateliter. 1 par oa-mini ok. Vilka sateliter? [/s]

Amit 2 par OA51 2 par sateliter 2 par oa-mini ok. Vilka sateliter? Avhämtas eller skickas med till Hammenhög

[s]kaffekoppen 3 par oa51-mini 1? oa-mini på plats , muppen ok. [/s]

karneolen 2 par oa51-mini . Transportlösning?

[s]KarlXII 2 par oa51-mini. klart! [/s]

landa 1par Bosso Mupp. ok, men fixas färdigt senare.

n3mmr [s]1par Bosso Mupp 1 par sateliter. . Klart![/s] 1 par sateliter, hämtas.

Rookie 1 par oa51-mini. finns för avhämtning

Rullake 1par BOSSO 4par sateliter ok.

Rundberg 2 par BOSSO 1 par sateliter, 2 Par BOSSO ok, blir klara senare.

Sanny_X 4 par? 4 par sateliter ok. skickas.

schmutziger 3 par oa51. Avhämtas eller skickas med till Hammenhög

Xor [s]4 par sateliter[/s]. ok. ev intresse oa-mini

Överstrukna = har fått lådorna.

Den som ser något fel (har förekommit) meddela mig

/Marc

[nolimitsoya]

Blir det mer tillverkat är ett par (2st) BOSSO och 4par (8st) sateliter av den breda varianten önskat.

[Stenberg]

Blir det mer tillverkat är ett par (2st) BOSSO och 4par (8st) sateliter av den breda varianten önskat.

Ok!
Jag PM:ar om det blir aktuellt. Ska ju lösas innan gruppköpet blir klart, det är ju inte så kul att vänta på lådor när man väl fått elementen.

/Marc

[Stenberg]

Jag har åtagit mig att göra några fler lådor. De som är intresserade får gärna säga säga till så passar jag på att göra fler lådor.

/Marc

[Sanny_X]

Jag tar 2st till av samma surrar jag redan fått.

[EA_73]

Stenberg: Finns det någon prislista färdig på de olika alternativen?

[Kaffekoppen]

Ja, det finns i den här tråden!

[n-puh]

Enligt tråden:

Provlådor tillverkades i 16mm MDF övriga i 12mm MDF.

BOSSO basreflex enl. Naqrefs ritning, tillverkningskostn. 225kr/st eller 400kr/paret, inklusive terminaler och frakt ca 640kr/paret

Surroundvariant, slutna lådor med mått enligt basreflex ovan fast mindre djupa, invinkling 30 eller 60 grader

Små slutna satelit enligt Niclas skiss, 300kr/paret i tillverkningskostnad

TUPPS med tvärsnittsyta mot vägg istf mot baffel

OA-51 mini, 258x180x150mm el. godtycklig skala, 300kr/st


Känns som om det saknas en del information i tråden.

[Stenberg]

Känns som om det saknas en del information i tråden.

Det beror på tidspress och småförändringar längs vägen. BOSSO högtalaren var ju färdig med ritning och allt men sateliterna var det svajigare (har fortfarande inte gjort ritning ).

IAF följande gäller

Sateliter. Sluten låda ca 1,6 liter. Samma baffelvinkel som BOSSO.Två varianter
150 kr styck

BOSSO högtalarna enligt Naqrefs ritning. 225 kr styck. (Har ingen bra bild på dem)

OA51-mini. En rejäl missräkning tidsåtgångsmässigt, en massa småstruliga moment som tog för lång tid. Kommer inte tillverka flera.

/Marc

[KarlXII]

OA51-mini. En rejäl missräkning tidsåtgångsmässigt, en massa småstruliga moment som tog för lång tid. Kommer inte tillverka flera.

/Marc

Men uj va fina de blev.

[Kaffekoppen]

OA51-mini. En rejäl missräkning tidsåtgångsmässigt, en massa småstruliga moment som tog för lång tid. Kommer inte tillverka flera.

/Marc

Men uj va fina de blev.

Ja, det blev de verkligen

[karneolen]

Jag vet att formen för OA51 inte är trevial, men jag är glad över mina 2 par
mini-51or

Jag har hållit på i 2 dagar med färg och sprutspackel och är inte i mål
ännu. . .
Färgen har tagit slut och jag vet inte när jag kan få tag på mer
Det är ju inte lätt när man sitter på en holme . . .

[nolimitsoya]

Jag har åtagit mig att göra några fler lådor. De som är intresserade får gärna säga säga till så passar jag på att göra fler lådor.

/Marc

Till!

[n-puh]

Känns som om det saknas en del information i tråden.

Det beror på tidspress och småförändringar längs vägen. BOSSO högtalaren var ju färdig med ritning och allt men sateliterna var det svajigare (har fortfarande inte gjort ritning ).

IAF följande gäller

Sateliter. Sluten låda ca 1,6 liter. Samma baffelvinkel som BOSSO.Två varianter
150 kr styck

BOSSO högtalarna enligt Naqrefs ritning. 225 kr styck. (Har ingen bra bild på dem)

OA51-mini. En rejäl missräkning tidsåtgångsmässigt, en massa småstruliga moment som tog för lång tid. Kommer inte tillverka flera.

/Marc

I såna fall skulle jag vilja beställa 4 par (8st) satelitlådor av varianten till vänster på bilden.

[EA_73]

Kan ju förresten visa ritning på de lådor som jag ritat och som är de jag själv ska bygga till mig och min familj och vänner.

Designen är inspirerad av Guru QM10 när det gäller formen (proportionerna mellan bredd/höjd/djup) och detta verkar enligt simuleringarna fungera fantastiskt bra vad gäller baffelstödet för detta lilla element. Port och volym är som snarlikt som i BOSSO.

Inte måttsatt ännu, men det kan jag fixa om någon är intresserad av att bygga dem (yttermåtten är dock 208*164*174mm bredd*djup*höjd). De streckade linjerna är de avrundningar jag kommer att fräsa. R=12,7mm längst baffelns vertikala kanter och R=3,2mm (eller dylikt) längs alla andra kanter.



Om man tänker efter en stund så får man ut material till 15 lådor av en 12mm MDF-skiva.



/Erik

Jag är mkt intresserad av måttsatt ritning. Har du möjliget att pm:a detta tror du eller kanske publicera i tråden. Har du även ett filter klart till denna?

[Stenberg]

Det blir lite tillverkning så småningom, då semestrar är slut och jag kan få tag i ngn lämplig lokal. De som hört av sig (via tråden eller på annat sätt) ska få sina lådor, men jag avvaktar en aning så jag kan göra allt i ett svep (om nu någon tillkommer eller ändrar sig).

Marc

[Erik_Johansson]

Kan ju förresten visa ritning på de lådor som jag ritat och som är de jag själv ska bygga till mig och min familj och vänner.

Designen är inspirerad av Guru QM10 när det gäller formen (proportionerna mellan bredd/höjd/djup) och detta verkar enligt simuleringarna fungera fantastiskt bra vad gäller baffelstödet för detta lilla element. Port och volym är som snarlikt som i BOSSO.

Inte måttsatt ännu, men det kan jag fixa om någon är intresserad av att bygga dem (yttermåtten är dock 208*164*174mm bredd*djup*höjd). De streckade linjerna är de avrundningar jag kommer att fräsa. R=12,7mm längst baffelns vertikala kanter och R=3,2mm (eller dylikt) längs alla andra kanter.



Om man tänker efter en stund så får man ut material till 15 lådor av en 12mm MDF-skiva.



/Erik

Jag är mkt intresserad av måttsatt ritning. Har du möjliget att pm:a detta tror du eller kanske publicera i tråden. Har du även ett filter klart till denna?

Väntar som alla andra på element innan jag kan fixa filter. Men det kommer fixas. Ritning kan jag nog lösa i veckan.

/Erik

[EA_73]

Kan ju förresten visa ritning på de lådor som jag ritat och som är de jag själv ska bygga till mig och min familj och vänner.

Designen är inspirerad av Guru QM10 när det gäller formen (proportionerna mellan bredd/höjd/djup) och detta verkar enligt simuleringarna fungera fantastiskt bra vad gäller baffelstödet för detta lilla element. Port och volym är som snarlikt som i BOSSO.

Inte måttsatt ännu, men det kan jag fixa om någon är intresserad av att bygga dem (yttermåtten är dock 208*164*174mm bredd*djup*höjd). De streckade linjerna är de avrundningar jag kommer att fräsa. R=12,7mm längst baffelns vertikala kanter och R=3,2mm (eller dylikt) längs alla andra kanter.



Om man tänker efter en stund så får man ut material till 15 lådor av en 12mm MDF-skiva.



/Erik

Jag är mkt intresserad av måttsatt ritning. Har du möjliget att pm:a detta tror du eller kanske publicera i tråden. Har du även ett filter klart till denna?

Väntar som alla andra på element innan jag kan fixa filter. Men det kommer fixas. Ritning kan jag nog lösa i veckan.

/Erik

Kanon. Det kommer bli en riktigt fin liten högtalare. Några tankar på att göra den med en slitsad port i nederkant?

[EA_73]

Erik_Johansson har du fått klart ngn ritning ännu eller klurar du på utformningen med slitsad port

[kjez]

Hej hopp!

Har suttit och kikat litre i tråden....det finns mer än jag som är intresserad av en center?

Jag hade tänkt mig något i stil med 2 element på en lutande baffel och en sluten låda.

[Naqref]

Det vore väl trevligt. Men personligen så skulle jag valt en av varianterna men med enbart ett element.

[kjez]

Får man fråga varför du anser att man ska bara köra på ett element? *nyfiken*

[Naqref]

Kör man medc bd bara ett element så får man identiska prestanda (ljudtrycksmässigt) för alla frontarna. Kör man med dubbla element så tenderar man att ha en överkapacitet på centern.

[kjez]

*hehe* okej fast jag vill nog ha överkapacitet på centern för idag så har jag ingen center utan kör ut den kanalen på mina frontar som är ett par Carlsson OA52:or och ibland så känns det som att man knappt hör vad de säger vilket få till resultat att man höjer och sen så när det kommer någon explosion eller dylikt så blir man döv

[Naqref]

Ah då behövs överkapaciteten.

[Fjonkalicious]

Kan ju förresten visa ritning på de lådor som jag ritat och som är de jag själv ska bygga till mig och min familj och vänner.

Designen är inspirerad av Guru QM10 när det gäller formen (proportionerna mellan bredd/höjd/djup) och detta verkar enligt simuleringarna fungera fantastiskt bra vad gäller baffelstödet för detta lilla element. Port och volym är som snarlikt som i BOSSO.

Inte måttsatt ännu, men det kan jag fixa om någon är intresserad av att bygga dem (yttermåtten är dock 208*164*174mm bredd*djup*höjd). De streckade linjerna är de avrundningar jag kommer att fräsa. R=12,7mm längst baffelns vertikala kanter och R=3,2mm (eller dylikt) längs alla andra kanter.



Om man tänker efter en stund så får man ut material till 15 lådor av en 12mm MDF-skiva.



/Erik

Jag är mkt intresserad av måttsatt ritning. Har du möjliget att pm:a detta tror du eller kanske publicera i tråden. Har du även ett filter klart till denna?

Väntar som alla andra på element innan jag kan fixa filter. Men det kommer fixas. Ritning kan jag nog lösa i veckan.

/Erik

Jag tänker göra ngt liknande med slitsport nere. Är också intresserad av ritningar, åtminstone för interna mått.

Mvh

Filip

[Erik_Johansson]

Yttermåtten står ju och materialtjockleken är 12mm. Dra av 24mm på respektive mått så har du innermåtten.

Det enda som inte står är ju placering av element och port i vertikalled. Men det spelar ju ingen roll om du ska göra en slitsport.

Jag funderade på slitsport men har ännu inte riktigt kommit på ett bra sätt att göra den så snygg som jag vill ha den (med fräst radie längs kanterna). Eftersom höjden på slitsen bara blir 5-6mm max så får man ju inte ner kullagret från ett vanligt frässtål.

/Erik

[EA_73]

För en novis, kan ni förklara/visa hur slitsporten ser ut på insidan av lådan?

[Erik_Johansson]

Kan tillägga att elementet sitter 56mm ifrån baffelns nedre kant och porten sitter 38mm ifrån den övre kanten. Det torde vara allt man behöver för att bygga.

/Erik

[Sanny_X]

Jag tar 2st till av samma surrar jag redan fått.

När tror du sista satsen blir klara?

[Reine]

Jag vill gärna beställa ett par lådor.
Går det fortfarande?

[Amit]

... och så hälsar vi alla Reine välkommen till faktisk.se!

Välkommen Reine!

[Vee-Eight]

... och så hälsar vi alla Reine välkommen till faktisk.se!

Välkommen Reine!

.... och så undrar man ju om du planerat att börja alla inlägg denna vecka med tre punkter?

Givetvis; välkommen Reine!

[Reine]

Tack tack Amit.
Eftersom jag gillar ljud och musik tror jag att
faktiskt.se kommer att bereda mej en hel del glädje.
Det verkar hänga många kompetenta personer här som
man kan lära av.

[Amit]

.... och så undrar man ju om du planerat att börja alla inlägg denna vecka med tre punkter?

... avslöjad!

... dom är ju, så fiiina (punkterna alltså ...)!

Jag vill för övrigt också beställa några lådor, om det fortfarande går.

Vill nog ha både MUPP-lådor och surroundlådor (de grunda och lite bredare).

[Amit]

Tack tack Amit.
Eftersom jag gillar ljud och musik tror jag att
faktiskt.se kommer att bereda mej en hel del glädje.
Det verkar hänga många kompetenta personer här som
man kan lära av.

... och jag misstänker att du själv kan bidra en del också ... fast jag avslöjar inget

[Vee-Eight]

... och jag misstänker att du själv kan bidra en del också ... fast jag avslöjar inget

Det behöver du inte, admin ser allt.

[Stenberg]

Hej alla!

Det har dragit ut lite på tiden med tillverkning. Jag trodde det skulle bli lättare att hitta lokaler för det ändamålet. Det är lite förmånga som vill ha lådor för att såga med fogsvans men för få för att hyra snickeri.
Återkommer senare då allt löser sig.

Sanny_X.
Det finns sådana lådor du vill ha men av prototyptypen (kul ord va ) de är 8mm högre och bredare (likadana som muddywaters har, bilder finns tidigare i tråden). Om det är noga så får jag göra flera med rätt mått sen.

/Marc

[Sanny_X]

Jag har inte bråttom, det var mest när du ville ha betalt.

Jag väntar tills de är klara, så jag får alla av samma typ.

Jag hade tänkt att åka upp och hämta dem, och de som finns hos Koppen, någon helg till hösten. Alt. om någon som ska ner till Arken mässan har möjlighet att ta med dem ner.

[Kaffekoppen]

Är element/lådor på G till Arken så åker de ner då.

Tror dock inte elementen är klara tills dess.

[Stenberg]

Nu så har fler lådor tillverkats, så det räcker hoppas jag. De som är intresserade PM:a eller skriva i tråden vilka sorter som önskas.

Det går bra att ringa också, 070 738 40 15

/Marc

[Stenberg]

Jag ska försöka få lite överblick nu här.

nolimitsoya : 2 BOSSO 8 sateliter

n-puh :8st sateliter

joheed: 2 BOSSO 6 sateliter

LTS:are 7 BOSSO 8 sateliter (för att hålla räkningen)
Reine : det går fortfarande att beställa.

de som ännu inte fåt sina lådor från förra omgången: de står och väntar här.

Det kan vara bra att både PM:a och skriva i tråden då jag har en tendens att blanda ihop vilka som frågat vad och sedan glömma att svara.
Säg till om det har blivit något fel/missförstånd

/Marc

[Kaffekoppen]

Jag saknar två lådor som skall till dalarna...

Edit: vet att de kommer levereras till mig.

[oa51]

Jag skulle behöva 1 st "surroundlåda" av den avlånga sorten, dvs en grundare mupplåda utan port....

Kan hämtas på plats

[landa]

de som ännu inte fåt sina lådor från förra omgången: de står och väntar här.

Mina "special" också?

[Stenberg]

Kaffekoppen: Lådorna är färdiga, jag kommer med dem när det passar.

oa51: Det finns att hämta, bara att komma när det passar. Jag kan ju märka upp lådan så du kan hämta den när elementen kommer (& slippa åka en extra gång).

landa: Dina lådor står kvar märkta "landa1" och "landa 2"

/Marc

[Kaffekoppen]

Kaffekoppen: Lådorna är färdiga, jag kommer med dem när det passar./Marc

Det passar bara ikväll... de hämtas på lördag..

[Rullake]

Kaffekoppen: Lådorna är färdiga, jag kommer med dem när det passar./Marc

Det passar bara ikväll... de hämtas på lördag..

Ska bli "mumma" att få börja med "finish" innan elementen kommer. Tack för ert engagemang

[landa]

Kaffekoppen: Lådorna är färdiga, jag kommer med dem när det passar.

oa51: Det finns att hämta, bara att komma när det passar. Jag kan ju märka upp lådan så du kan hämta den när elementen kommer (& slippa åka en extra gång).

landa: Dina lådor står kvar märkta "landa1" och "landa 2"

/Marc

Perfekt Tar kontakt med dig angående upphämtning. (Och angående ev. flera lådor).

[kjez]

Efter att ha suttit hemma och knåpat så har jag fått ihop en ritning på en center (ja jag vet att den inte är vackrast och har en massa måttangivelser )

Det blir en center med 2st element på en lutande baffel och sluten låda

Den ser ut så här:


Kom gärna med förslag på vad som kan förbättras.

[paa]

Så här menar du väl?




Jag skulle ha satt högtalarelementen så nära varann som möjligt.

[Stenberg]

kjez:



Bakstycket ligger utanpå över och undersidan vilket ger ganska mycket extraarbete vid ytbehandlingen.Samma gäller för sidorna.
Försök att korta den 24 mm och förläng över- och undersidorna med 12 mm så att de ligger omlott åt andra hållet. (kan ju bli mer svårtillverkat men lönar sig nog iaf.)

Du kan ju också "stjäla" BOSSO-ritningen (om du ska göra frontar också) så att de får samma mått, ser kanske prydligare ut.

Gör en modell i kartong och ställ på plats för att se om du gillar utseendet av fronten, om ja så kör på, om nej så fnula lite till.

/Marc

[kjez]

Så här menar du väl?




Jag skulle ha satt högtalarelementen så nära varann som möjligt.

Får man fråga varför du skulle sätta elementen så nära som möjligt?

Får man inte inteferens då?

[Kaffekoppen]

Det får du alltid med två element som spelar samma frekvenser, det blir bara värre när de sitter längre ifrån..

[niclas]

Ser rätt trevligt ut!

[EA_73]

Här är ett par på gång.

[toffe]

Tjena alla,

Jag är på jakt efter pyttesmå högtalare som ska användas i köket
och snubblade över denna tråd.

Vilken av alla varianter är egentligen mest lämpad om jag vill ha ett par
stereohögtalare som låter så bra som möjligt men som också är så små
som möjligt? och är det fortfarande möjligt att få tag på ett par?

Funderade på Ino Audio iP eller A1:or annars men tycker det blev lite dyrt.

[Alexi]

Tjena alla,

Jag är på jakt efter pyttesmå högtalare som ska användas i köket
och snubblade över denna tråd.

Vilken av alla varianter är egentligen mest lämpad om jag vill ha ett par
stereohögtalare som låter så bra som möjligt men som också är så små
som möjligt? och är det fortfarande möjligt att få tag på ett par?

Funderade på Ino Audio iP eller A1:or annars men tycker det blev lite dyrt.

Den ritningen som är orginalet i portad låda. Mupps lådan.

[Maarten]

EA-73: Snygga! Få se hur de blir färdiga? (och hur de låter)

[2-ch]

Grabben ska göra examensarbete som snickare och har bestämt sig för att göra ett par högtalare + ev. en sub.
(Hans far är helt oskyldig till val av projekt faktiskt)
Så fick jag se den här tråden och tänkte föreslå Mupps lådan som det projektet.
Finns det någon här som har en bild på en färdig Mupps enligt nagrefs ritning?

[niklas]

Finns det någon här som har en bild på en färdig Mupps enligt nagrefs ritning?

http://www.faktiskt.se/modules.php?name ... 094#552094

[toffe]

Hur får man tag på elementet? Någon som har element och/eller lådor till salu?

Ah. Hittade gruppköpstråden.

[2-ch]

Finns det någon här som har en bild på en färdig Mupps enligt nagrefs ritning?

http://www.faktiskt.se/modules.php?name ... 094#552094

Tack! såg inte att det fanns en liknande tråd om detta.

[saabkungen]

Tjena, skulla vilja beställa 2 st sateliter med vinklad baffel tack.. Skulle vilja få dessa skickade till Skärblacka.. om det går för sig?? Droppa ett PM med konto uppgifter..

[Stenberg]

Tjena, skulla vilja beställa 2 st sateliter med vinklad baffel tack.. Skulle vilja få dessa skickade till Skärblacka.. om det går för sig?? Droppa ett PM med konto uppgifter..

Hej!
Är det någon av dessa?

Så kommer jag göra ett par av den sorten som önskas.

/Marc

[saabkungen]

Japp, den högra, (Ska bli data-högtalare tänkte jag)

[Stenberg]

Till er som ska få lådor skickade eller som hämtar hos mig, samt är med på gruppköpet.
Jag kan hämta elementen hos Alexi och skicka med samma transport som lådorna (eller lämna ut dem när lådorna hämtas). så slipper man dubbla transportkostnader.
Glöm inte att meddela Alexi om ni vill ändra var elementen ska skickas.

/Marc

[Stenberg]

Har fått frågor om mini oa51. Har material till två par tillsågat och kommer att göra dem färdiga, så de som redan frågat kann få (köpa) ett varist par. Om det är några, inte allt för många dock, som vill ha ett par oa51mini i något bantad verision så kan det bli några ytterligare. Skillnaden mot de i tråden blir avrundningen till basporten som jag inte kan göra numera.

/Marc

[Kaffekoppen]

Det blir utmärkt med två till för mig. Behöver du hjälp, eller skall jag montera ihop det sista på dem?

2 - 4 - 2 montering blir det för mig..

[DIRAVI]

Jag funderade på slitsport men har ännu inte riktigt kommit på ett bra sätt att göra den så snygg som jag vill ha den (med fräst radie längs kanterna). Eftersom höjden på slitsen bara blir 5-6mm max så får man ju inte ner kullagret från ett vanligt frässtål.

/Erik

Gör du en guide för fräsplattan, så behöver du inget stödlager, bara en radiefräs som är tillräckligt smal i basen.

En radiefräs med R=5 brukar inte vara grövre än 5mm i basen.

[Amit]

Mupparna (får man kalla dem så?!) lät väldigt homogent och bra, pris prestanda måste bli svårslagbart om beställningen av element blir som det är tänkt.
Tänkte dela med mig av reflektioner kring alternativa konstruktioner (muppderivat) som figurerat.

Testade idag följande (piPs, Mupp-surround och a1):


piPs kommernterar jag inte, a1 och Mupp-surrounderna låter inte helt olikt varandra. Mycket svårt att avgöra vilka som är mest korrekta dock. Båda låter ljusare i klangen än piPs, vilket först förvånade mig. Men jag gissar det är effekten av att inte ha full utsträckning nedåt i registret. Det saknade registret gör att övre registret upplevs som betonat. Det kunde möjligen verifieras genom att spela på båda systemen samtidigt (piPs och a1 parallellkopplade) vilket inte upplevdes som "förljusande" i den grad man kunde ha anat att det skulle.
Mupp-surrounderna upplevde jag ha en lätt betoning i övre mellanregistret, jag upplevde dem som lite "hårda" helt enkelt.

OA-51 varianten var inte heller samma positiva upplevelse som Mupplådorna var. Inte lika homogen och jämn ljudbild, och klangligt inte helt balanserade. Fullt njutbart dock!

Fortfarande är dock alla varianter bättre än mycket annat jag har hört. Men man vill ju vara bra, inte bara bättre än någon annan!

Amit

[Maarten]

Om jag då får fortsätta på vad Magnus sade i andra tråden, Amit, så har den grundare varianten längre baffel och placering av element ligger lite off-center. Baffelns utformning påverkar frekvensresponsen och med mindre baffel kan den ge puckel på några dB i området mellan 1-3 KHz och förstärka den lite hådra karaktär som man hör.

Det finns simuleringar i början av ursprungstråden som visar lite av detta: http://www.faktiskt.se/modules.php?name ... c&start=30

Du kan prova själv genom att ladda ner Svante's Edge och simulera baffelpåverkan. Tolvan nånting heter hans sida.

Det finns även enkelt filter framtaget som sänker nivån i detta känsliga område.

[Richard]

Mupparna (får man kalla dem så?!) lät väldigt homogent och bra, pris prestanda måste bli svårslagbart om beställningen av element blir som det är tänkt.
Tänkte dela med mig av reflektioner kring alternativa konstruktioner (muppderivat) som figurerat.

Testade idag följande (piPs, Mupp-surround och a1):


piPs kommernterar jag inte, a1 och Mupp-surrounderna låter inte helt olikt varandra. Mycket svårt att avgöra vilka som är mest korrekta dock. Båda låter ljusare i klangen än piPs, vilket först förvånade mig. Men jag gissar det är effekten av att inte ha full utsträckning nedåt i registret. Det saknade registret gör att övre registret upplevs som betonat. Det kunde möjligen verifieras genom att spela på båda systemen samtidigt (piPs och a1 parallellkopplade) vilket inte upplevdes som "förljusande" i den grad man kunde ha anat att det skulle.
Mupp-surrounderna upplevde jag ha en lätt betoning i övre mellanregistret, jag upplevde dem som lite "hårda" helt enkelt.

OA-51 varianten var inte heller samma positiva upplevelse som Mupplådorna var. Inte lika homogen och jämn ljudbild, och klangligt inte helt balanserade. Fullt njutbart dock!

Fortfarande är dock alla varianter bättre än mycket annat jag har hört. Men man vill ju vara bra, inte bara bättre än någon annan!

Amit

Var de Mupps du testade konstruerade med filtret som tar ned energin i övre mellanregistret, eller var de helt utan filter?

[Amit]

De var helt utan filter. Visste inte att det fanns ett framtaget (ska kolla den tråden också, tack Maarten), men det hördes som att det var ett justerbart fel.

Amit

[Somnabula]

Jag är intresserad av ett par mupps lådor med basport enligt originalritningen om det finns kvar lådor eller om det går att bygga ihop nya (är det dom som låter bäst månne, hur gick det med mätningarna?)

Ett par oa51mini (bantad version) skulle inte vara fel det heller.

[HenrikS]

Jag kan vara intresserad av lådor till 1 par muppar. Jag vill då ha de lådor som lämpar sig bäst för ett frontsystem till datorn, de kommer alltså stå ganska nära mig och väldigt nära vägg. Kommer komplettera med basmoduler...


Finns det någon som fortfarande grejar lådor? Hör av dig.

[EA_73]

HEj

Är det någon som har lite ritningar på alla olika alternativ?

[Stenberg]

Jag är intresserad av ett par mupps lådor med basport enligt originalritningen om det finns kvar lådor eller om det går att bygga ihop nya (är det dom som låter bäst månne, hur gick det med mätningarna?)

Ett par oa51mini (bantad version) skulle inte vara fel det heller.

Det ska väl gå att ordna ett par enligt orginalritningen iaf.

Skriv ett PM.

Jag kan vara intresserad av lådor till 1 par muppar. Jag vill då ha de lådor som lämpar sig bäst för ett frontsystem till datorn, de kommer alltså stå ganska nära mig och väldigt nära vägg. Kommer komplettera med basmoduler...


Finns det någon som fortfarande grejar lådor? Hör av dig.

Jag har ju lite olika lådor kvar. De lät påtagligt annorlunda när man lyssnade på nära håll och exakt vad det berodde på kan jag ju spekulera i men kanske någon annan förklara.

Jag tycker BOSSO har varit den variant som låtit bäst, men en lite mindre låda kan ju kanske lättare möbleras optimalt.

[TLA]

Det finns möjligtvis inte 4st av den grunda slutna satellit-modellen kvar? eller hopp om fler som skall tillverkas...

[MagnusÖstberg]

Det finns möjligtvis inte 4st av den grunda slutna satellit-modellen kvar? eller hopp om fler som skall tillverkas...

Ring Stenberg på 070-7384015

[-Roger-]

Hej!

Tänkte börja snickra på ett par mini-OA och se om jag kan få dem lika snygga som de här i tråden! Har en fråga om måtten bara, tidigare i tråden står det 258x180x150 mm, är det ytter- eller innermått? Skulle gissa på yttermått men vill bara kolla...

/Roger

[Stenberg]

Hej!

Tänkte börja snickra på ett par mini-OA och se om jag kan få dem lika snygga som de här i tråden! Har en fråga om måtten bara, tidigare i tråden står det 258x180x150 mm, är det ytter- eller innermått? Skulle gissa på yttermått men vill bara kolla...

/Roger

Yttermått.

Om du ändå gör dem själv så kan du nog passa på att öka måtten en
aning. 258x180x150mm är det som blev mest likt BOSSO i volym och
som hade samma proportioner som oa51. Det kan nog vara svårt att få
in rätt mängd dämpning på rätt ställe i de små lådorna så att öka
måtten med 2-3% skulle kanske vara en god ide (gissar jag, men blir
gärna rättad om jag tänker galet), så man klarar sig med lite mindre
dämpmaterial.

Tjockleken på MDFen är 12 mm. Kompensera om du väljer annan tjocklek.

[-Roger-]

Yttermått.

Om du ändå gör dem själv så kan du nog passa på att öka måtten en
aning. 258x180x150mm är det som blev mest likt BOSSO i volym och
som hade samma proportioner som oa51. Det kan nog vara svårt att få
in rätt mängd dämpning på rätt ställe i de små lådorna så att öka
måtten med 2-3% skulle kanske vara en god ide (gissar jag, men blir
gärna rättad om jag tänker galet), så man klarar sig med lite mindre
dämpmaterial.

Tjockleken på MDFen är 12 mm. Kompensera om du väljer annan tjocklek.

Ok, tack! Jag trodde faktiskt det var 16 mm MDF, verkade vara det som du hade i början av tråden iallafall. Har inte köpt material än så då får det bli 12 mm istället. Gissar att tjockleken inte bör göra någon ljudmässig skillnad på de små ytorna.

/-Roger-

[Stenberg]

Det var 16mm i början av tråden, eftersom jag hade några skivor över.
Sen tog det slut och 12mm skivor köptes in, så det blev mer som BOSSO
orginalet. Prototyp OA är i 16mm och har "fel" mått.

Det kan iofs vara lättare att 16mm tjock sida att sätta basporten i och
12mm i övriga sidor (för den som råkar ha lite tjockare MDF över).

Någon direkt stor ljudskillnad blir det inte om man byter tjocklek, bara
olika lätt att handskas med.

[-Roger-]

Har kommit en bit på vägen med lådan nu och skall köpa rör till basreflexportarna, var hittar man lättast rör med innerdiametern 30 mm? Har läst ursprungsartikeln och letat runt lite här på forumet men inte hittat nåt. Funkar det med 32 mm avloppsrör (32 mm är antagligen ytterdiameter här...) från närmsta bygghandel eller har ni nåt annat förslag?

/Roger

[-Roger-]

Har kommit en bit på vägen med lådan nu och skall köpa rör till basreflexportarna, var hittar man lättast rör med innerdiametern 30 mm? Har läst ursprungsartikeln och letat runt lite här på forumet men inte hittat nåt. Funkar det med 32 mm avloppsrör (32 mm är antagligen ytterdiameter här...) från närmsta bygghandel eller har ni nåt annat förslag?

Japp, nu läste jag lite noggrannare tidigare i tråden och såg att det använts 32 mm avloppsrör... Var det ursprungsidéen också?

/Roger

[MagnusÖstberg]

Ja.

[MagnusÖstberg]

Ja.

[Dartman]

Första färdig! Låter betydligt större än vad jag förväntat mig.

Fem till måste färgtorka!



/Jonas

[Dartman]

Klart! Nu fattas bara en surroundreciever...


/Jonas

[Ulew]

Finns det några lådor kvar på lager? Jag är främst intresserad av fyra stycken grunda surroundlådor.

[Stenberg]

Finns det några lådor kvar på lager? Jag är främst intresserad av fyra stycken grunda surroundlådor.

Det finns lådor färdiga men jag har lyckats radera mina PM så jag har
dålig koll på hur många av dem som är förbeställda av någon.
Det finns tillsågade halvfärdiga lådor men lokalen jag har tillgång till
tillåter ingen högre produktionshastighet.

Så svaret är följande: Det går bra att köpa/beställa så länge det inte
blir för många eller krav på kort leveranstid.

mvh
Marc

[-Martin-]

Finns det några OA 51-minstingar kvar?

[Rookie]

Mitt par borde finnas kvar. Om du verkligen vill ha dem så kan du få ta dem istället för mig.

[blixten_no1]

finns det några lådor kvar? är lite efter alla andra

[Stenberg]

Det finns lådor som inte hunnit bli färdiga än.

Eventuellt så kommer jag hyra in mig på ett snickeri snart och då kommer det inte vara några problem med lådor.

[blixten_no1]

okey det låter bra!

hur långt färdiga är dom lådor du har nu då?

[Purre]

Det finns lådor som inte hunnit bli färdiga än.

Eventuellt så kommer jag hyra in mig på ett snickeri snart och då kommer det inte vara några problem med lådor.

Hänt någe på den fronten?

[Stenberg]

Nu händer det något på snickerifronten. Jag kommer hyra en plats men är inte igång än.

[blixten_no1]

vad kul, skrik till när det finns lådor :)

[MagnusÖstberg]

Nu händer det något på snickerifronten. Jag kommer hyra en plats men är inte igång än.

:)

[KarlXII]

Nu händer det något på snickerifronten. Jag kommer hyra en plats men är inte igång än.

Hörde jag OA-52....?

[Stenberg]

Nu händer det något på snickerifronten. Jag kommer hyra en plats men är inte igång än.

Hörde jag OA-52....?

Man kanske ska ta det i Carlsson delen. Det är ju inte ens nära att vara en mupplåda om man nu inte gör en mini OA-52:a.

[KarlXII]

Nu händer det något på snickerifronten. Jag kommer hyra en plats men är inte igång än.

Hörde jag OA-52....?

Man kanske ska ta det i Carlsson delen. Det är ju inte ens nära att vara en mupplåda om man nu inte gör en mini OA-52:a.

Okejrå.
